Короб в ванной из гипсокартона: монтаж как делать, закрыть трубы, видео, своими руками собрать с дверцами

Что необходимо для возведения короба?

Потребуется следующий инструмент:

рулетка;
отвес, пузырьковый уровень;
ударная дрель;
строительный уголок;
строительный нож;
молоток.

Список материалов включает в себя естественно лист гипсокартона. Вполне достаточно одного стандартного листа 2500*1200 мм с толщиной 9 или 12,5 мм. Лучше всего выбирать влагостойкий гипсокартон, учитывая то, что будут обшиваться водопроводные трубы или канализационный стояк, которые имеют особенность хотя бы немного, но покрываться испариной, так что влажность будет существенной. Тем более это аргументированно если устанавливается короб из гипсокартона в ванной, где и без того влажность повышена.

Каркас для короба можно выполнить как из деревянных брусков 40*40 или 50*50 мм, так и из металлического оцинкованного профиля специально придуманного для работы с гипсокартоном. В случае если будет использоваться дерево, его необходимо заранее обработать антисептиками и грунтами по дереву, которые обезопасят древесину от гниения и разрушения. Металлический профиль в этом плане более практичный, так как не требует обязательной подготовки, да и использовать его несколько легче.

Схема построения короба под трубы на основе металлического профиля.

Из большого разнообразия профилей понадобится направляющий UD профиль и CD профиль для формирования непосредственно каркаса.

Для закрепления элементов каркаса использовать лучше всего дюбеля и забивающиеся еврошурупы для крепления к стене и саморезы “блошки с наконечником сверлом для соединения профилей между собой. Для дерева потребуются каленые саморезы, длиной в два раза больше размера используемого бруса. В любом случае для закрепления листов гипсокартона используются каленые саморезы с прокалывающим наконечником размера 35-45 мм.

Обшивка короба гипсокартоном

Во-первых, подготавливаются гипсокартонные панели, которые раскраиваются точно по размерам прямоугольных граней короба

Обратите внимание, что для ванных комнат необходимо использовать влагостойкий гипсокартон.
Во-вторых, нарезанный на куски материал крепят по месту назначения саморезами.
После всего этого производится отделка.. Как видите, ничего сложно в данном процессе нет

Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы

Как видите, ничего сложно в данном процессе нет. Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы.

Как это можно сделать, чтобы не разбирать всю конструкцию при аварийных ситуациях? Конечно, можно установить на одну из стоек петли, на которые навешивается небольшая дверца.

Для того чтобы ее изготовить, потребуется прямоугольный металлический каркас из профилей для гипсокартона, обшитый куском гипсокартона. То есть, должна получиться полноценная дверца. Но сделать всё это – достаточно сложно.

Есть способ проще. На неразборный каркас прикрепляется кусок листа гипсокартона, вырезанного точно по размеру. Впоследствии сам короб будет облицован керамической плиткой. Но плитку на лицевую часть короба необходимо положить таким образом, чтобы она не перекрывала места крепления к профилям, то есть саморезы.

Схема установки каркаса

Для чего это необходимо? В случае внештатной ситуации саморезы можно открутить и снять лицевую панель. Но такой вариант не очень красиво смотрится, поскольку видны шляпки крепежа.

Поэтому для декорирования и для предания презентабельного внешнего вида, промежутки, оставленные под крепеж, декорируются специальными планками (и становятся незаметными).

Обшивка горизонтального короба

В принципе, данная конструкция мало чем отличается от вертикальной по сложности и по производству

Единственное, на что обращают внимание специалисты, это некоторые дополнения

Пол в коробе должен быть чуть выше поверхности основания пола самого помещения.
В коробе необходимо в нижней части оставить небольшое отверстие (лучше даже не одно). Если появится в трубопроводах течь, то вода в первую очередь начнет просачиваться через данные отверстия. Это поможет предотвратить неприятности, связанные с затоплением соседей нижнего этажа.

Варианты материалов для изготовления конструкции

В качестве покрытия выбирают материалы, обладающие такими свойствами:

Устойчивость к воздействию влаги. Конструкцию устанавливают в комнате с повышенной влажностью, поэтому при образовании конденсата материал не должен разрушаться.
Малая толщина, легкость. От этих параметров зависит легкость установки и размер готового короба. Слишком толстые стенки занимают полезное пространство.
Экологическая безопасность. Материал не должен выделять отравляющих или аллергенных веществ.
Привлекательный внешний вид. Стенки должны гармонировать с интерьером или давать возможность облицовки любыми материалами.

Влагостойкий гипсокартон

Влагостойкий гипсокартон.

Стандартные ГКЛ не подойдут для оформления интерьера ванной или туалета. Влагостойкая разновидность материала обладает устойчивостью к воздействию воды. Такой гипсокартон отличается зеленым цветом листов. Он подходит для создания прямоугольных, полукруглых или многогранных конструкций. Лист пропитан противогрибковым составом, защищающим от появления плесени.

При выборе материала нужно учитывать его особенности, к которым относятся такие моменты:

Установка листов требует выполнения большего количества действий, чем монтаж пластиковых или МДФ-панелей.
Из гипсокартона невозможно соорудить разборный короб. При изготовлении предусматривают люк, дающий доступ к коммуникационным системам.
ГКЛ не считаются финишным материалом. После сборки конструкции требуется облицовка. В ванных комнатах часто укладывают кафель, однако можно применять другие способы отделки: оштукатуривание, наклеивание водостойких обоев, покраску.

Водостойкая фанера

От простой фанеры водостойкая отличается особой пропиткой. Лист имеет толщину 6-40 мм. Материалу свойственны хорошие эксплуатационные качества. Несмотря на влагостойкость фанеры, ее нужно обрабатывать гидрофобными составами. Главный недостаток материала — высокая цена, из-за которой он используется редко.

Пластиковые панели ПВХ

Короб из пластиковых панелей не требует дополнительной отделки. Большое количество предлагаемых цветов позволяет выбрать изделия, гармонирующие с цветовой гаммой комнаты.

Помимо хороших эстетических качеств, материал имеет такие преимущества:

Устойчивость к воздействию влаги. Материал не деформируется при попадании капель воды или оседании конденсата.
Длительный срок службы. Прочный пластик не теряет своих качеств в течение 5-7 лет.
Простота в уходе. Загрязнения удаляют влажной тряпкой или мыльным раствором.
Легкость установки. Работать с материалом может человек, не имеющий строительных навыков и специального оборудования.
Приемлемая цена. ПВХ-панели — бюджетное облицовочное средство, помогающее снизить затраты на отделку.
Возможность ремонта. Поврежденные детали можно извлечь, не разрушив всю конструкцию.
Компактные размеры. Благодаря небольшой толщине панелей короб не занимает полезное пространство ванной комнаты.

OSB-плиты

Ориентированно-стружечные плиты помогают быстро замаскировать трубопровод. Они представляют собой многослойные листы, пропитанные смолами, искусственным воском и другими веществами.

Существует несколько типов такого материала. Для ремонта помещений с повышенной влажностью используют листы с дополнительной пропиткой. Для короба из OSB-плит больше подойдет деревянный каркас.

OSB-плиты.

Плиты МДФ и ХДФ

Сборка шкафа для маскировки труб из МДФ-панелей — не самый подходящий для ванной комнаты вариант. Материал быстро впитывает влагу, разрушаясь под ее воздействием. Листы ХДФ обладает более высокой плотностью. Они устойчивы к воздействию влаги. Собранные из ХДФ-панелей конструкции служат более 10 лет.

Короб для ванной под трубы: выбор и изготовление конструкции

В современных квартирах проходит множество различных труб (водоснабжение, отопление, канализация и так далее), которые отрицательно влияют на внешний вид помещения. Справиться с проблемой поможет короб для ванной под трубы, который можно изготовить и установить самостоятельно.

Способ закрытия труб

Варианты закрытия труб

Короб для труб в туалете или ванной может быть одним из следующих видов:

короб-шкаф. Конструкция обычно устанавливается в туалетной комнате. Основные преимущества: простота изготовления, наличие доступа к трубам, обустройство дополнительных мест для хранения. Короб в виде шкафа может быть изготовлен из различных материалов, включая жалюзи;

Короб в виде шкафа, закрывающийся жалюзи

короб-плинтус применяется в жилом помещении для сокрытия труб отопления. Из-за небольших размеров для ванной и туалета не подходит;

Плинтус, служащий для декорирования труб отопления

стандартный короб без дополнительных функций. В зависимости от расположения труб в помещении короб может быть вертикальным, горизонтальным или многоуровневым. Короб, расположенный параллельно полу, можно дополнительно использовать в виде оригинальной полочки;Стационарный короб, состоящий из вертикальных и горизонтальных участков

Выбор материалов

Короб под трубы в ванной состоит из:

каркаса;
обшивки;
крепежных элементов.

Для изготовления каркаса можно использовать:

металлические профили;
деревянные бруски.

Короб для труб в ванной и туалете может быть изготовлен из следующих материалов:

пластиковых панелей. Пластик – это материал многоразового использования, поэтому из него можно изготовить съемный короб для труб в туалете. Разборные короба позволяют своевременно и быстро получить доступ к трубам в случае обнаружения протечки или иной неисправности;

Панели, применяемые для изготовления или обшивки короба

влагостойкого гипсокартона. Листы гипсокартона невозможно быстро снять и установить вторично, поэтому короб из этого материала должен быть оснащен смотровыми окнами и дверцами для обеспечения доступа к трубам. В качестве декоративного покрытия гипсокартона можно использовать краску, обои, плитку или пластик;

Листы влагостойкого гипсокартона для обшивки

деревянных реек и панелей. Из-за повышенной влажности дерево быстро деформируется, что приводит к необходимости дополнительной влагостойкой защиты, приводящей к удорожанию конструкции.

Панели для обшивки, изготовленные из дерева

Для крепления используются:

дюбеля (крепление каркаса к стене);
саморезы по металлу или дереву (для сборки каркаса);
саморезы, применяемые для крепления обшивочного материала.

Подготовка инструментов

Теперь рассмотрим, как сделать короб для труб в ванной и/или туалете. Первым этапом является подготовка необходимых для работы инструментов. При изготовлении и установке потребуются:

мерительные инструменты: рулетка, уровень, угольник;
перфоратор;
шуруповерт;
ножницы по металлу или ножовка;
острый нож;
рубанок.

Короб-шкаф

Как сделать короб для труб в туалете, который одновременно является шкафом? Изготовление любого короба состоит из трех основных этапов:

сборка и установка каркаса;
обшивка изготовленного каркаса;
установка смотровых окон и дверец.

Итак, короб-шкаф собирается по следующей схеме:

стены, являющиеся элементами конструкции, выравниваются. Расстояние между стенами должно быть одинаково по всей высоте будущего короба;
на стенах производится разметка для крепления полок и дверец шкафа;
собирается каркас. Если шкаф предполагается установить во всю ширину туалета, то потребуется установка двух дверок. Устанавливаются держатели для полок;

Какой вид материала выбрать

Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.

Канализационные и водопроводные трубы без короба выглядят неэстетично

Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:

Влагостойкий гипсокартон;
Стеновые панели из ПВХ;
Пластиковый короб-канал.

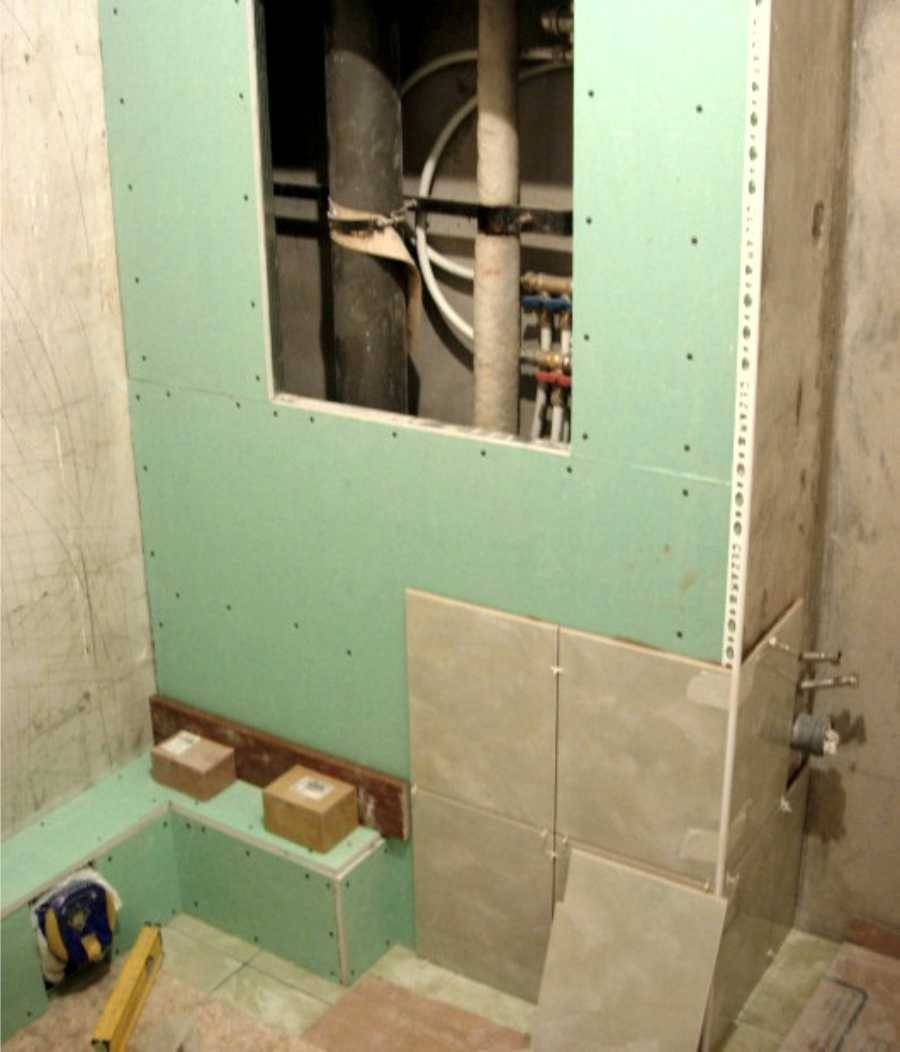

Спрятанные в коробе из гипсокартона трубы

Трубы спрятаны под каркасом для панелей ПВХ

Трубы в пластиковом короб-канале Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).

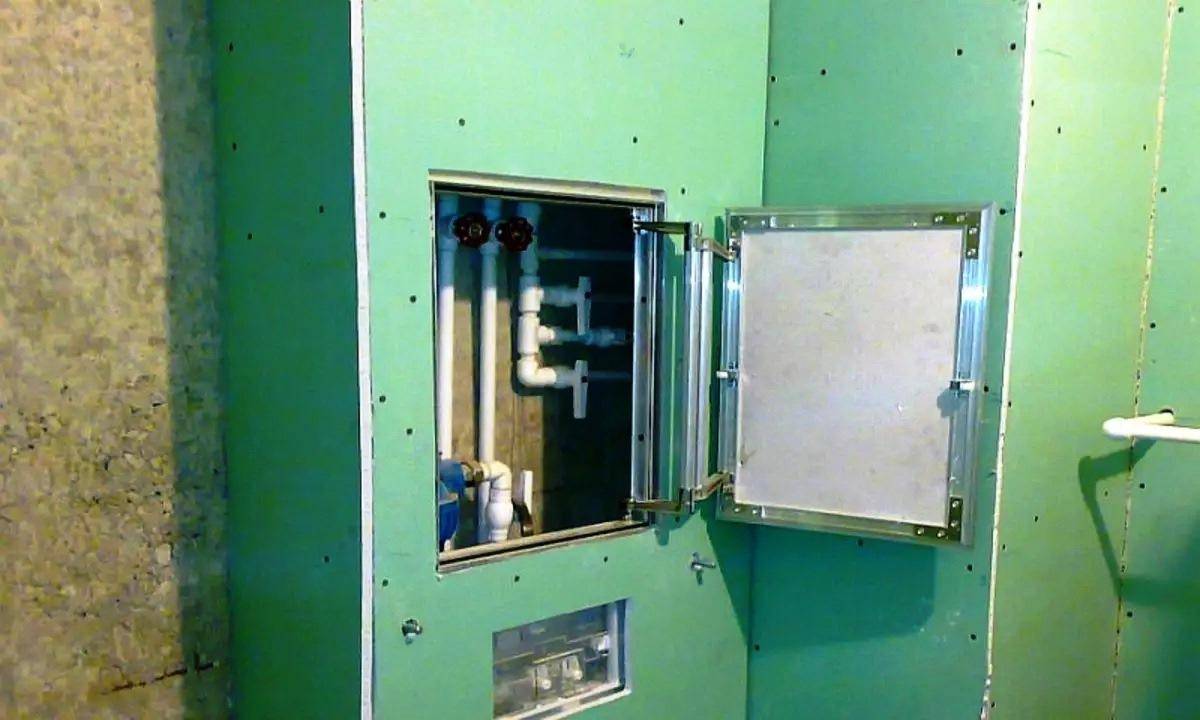

Короб для труб с дверцей для ревизии

Короб из пластика

Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком. Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке.

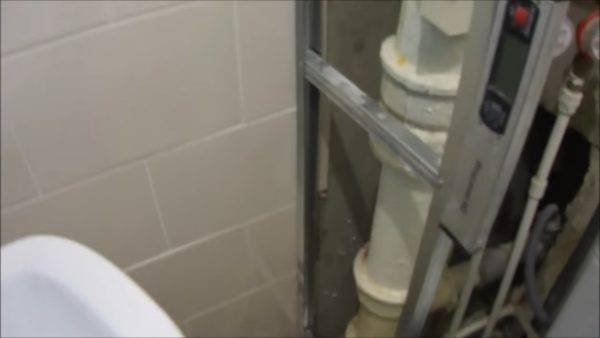

Сборка каркаса

Каркас, как и для короба из ГКЛ, собирается из направляющих и стоечных профилей по аналогичной схеме:

Направляющие при помощи дюбелей крепятся к стене.
Наружный угол формируется при помощи профиля, закрепленного при помощи перемычек. Крепление всех элементов металлического каркаса осуществляется так называемыми клопами или блошками – саморезами по металлу длиной 13 или 16 мм.

Организация полочки в коробе.

Обшивка каркаса

Для обшивки каркаса используются обычные пластиковые панели. В зависимости от размеров каркаса можно выбрать ширину полос 10 или 25 см. Зашивка каркаса производится в таком порядке:

Возле стены к каркасу крепится стартовый профиль, в который заходит край панели.
В профиль заводится один край пластиковой панели, а свободный край прикручивается к металлическим перемычкам саморезами.
Следующая панель соединяется с первой и обрезается по краю стойки каркаса. Обрезанный край также крепится к профилю саморезами.

Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

Вплотную к стене к каркасу крепится стартовый профиль.
В пластиковой панели с одного края делаются вырезы примерно на половину диаметра трубы.
Панель подрезается по ширине и заводится в пространство за трубой.
В следующей панели также делается вырез на оставшийся диаметр, и панели соединяются между собой.

Такой метод позволяет сделать аккуратный обвод трубы, а оставшаяся щель впоследствии заполняется герметиком.

Завершающий этап

Когда короб полностью обшит, по нанесенным заранее отметкам, при помощи электролобзика с мелкими зубьями вырезаются отверстия под люки.

Для установки на пластиковые короба используются пластиковые откидные или поворотные люки, которые подбираются по размерам. Лючок крепится при помощи силиконового герметика, который наносится по краям изделия. Затем люк прижимается к пластиковой обшивке, а выступивший герметик удаляется.

Если в открывающейся крышке люка нет ручки, открывать его не очень удобно. Для удобства можно обычным саморезом прикрутить подходящую по цвету мебельную пластиковую ручку.

Чтобы было удобней открывать люк, на дверку прикручивается ручка.

Наружный угол закрывается пластиковым плинтусом, который фиксируется при помощи силиконового герметика.

Последний штрих – заполнение белым герметиком щелей между трубой и пластиковой вагонкой.

Необходимые инструменты и материалы

Ввиду относительно незначительного объема работ в ходе их проведения потребуются следующие инструменты:

Рулетка, отвес и строительный уровень. Для данных небольших работ нет потребности в использовании лазерного уровня, поскольку и обыкновенного вполне достаточно для сооружения ровного короба из гипсокартона в туалете.
Карандаш или маркер для разметки.
Ножницы по металлу, что позволят резать профиль на заготовки требуемой протяженности.
Шуруповерт или в случае его отсутствия можно воспользоваться обычной фигурной отверткой. Если электроинструмента нет, и возникла потребность лишь исключительно в возведении данной конструкции, то его аренда и тем более приобретение не является рациональным для столь небольших по масштабности работ. В ходе сооружения конструкции возникнет необходимость во вкручивании только нескольких десятков крепежей.
Дрель, посредством которой придется произвести проделывание отверстий под направляющие.
Обойный нож с острым лезвием или другой инструмент, который будет нужен, чтобы резать гипсокартон.

Помимо этого при сооружении короба в туалете потребуется ряд следующих материалов:

Влагостойкий гипсокартон. Ввиду того что в данном помещении присутствует повышенный уровень влаги нужно использовать листы исключительно этой разновидности. Снаружи материал имеет оттенок зеленого цвета. Его преимущество заключается в стойкости к высокой сырости. Для изготовления короба потребуется очень небольшое количество материала. В основном это около 1-2 листов. Для точного выяснения необходимо произвести предварительные расчеты. Помимо этого разрезание листов на 2 или 4 части можно совершить прямиком в строительном магазине, благодаря чему заготовки меньших размеров будет проще доставить домой.
Направляющий профиль. В некоторых случаях для данной небольшой конструкции достаточно лишь их использования в ходе сооружения каркаса. В иных же ситуациях нужно применять стоечный и угловой профиль.
Крепежные элементы. Саморезы «клопы» для соединения металлических профилей, которые требуются при отсутствии просекателя. Дюбель-гвозди нужны для закрепления конструкции к стенам, потолку и полу. В зависимости от используемого материала саморезы по металлу для фиксации гипсокартонных листов к каркасу.

Обшивка каркаса

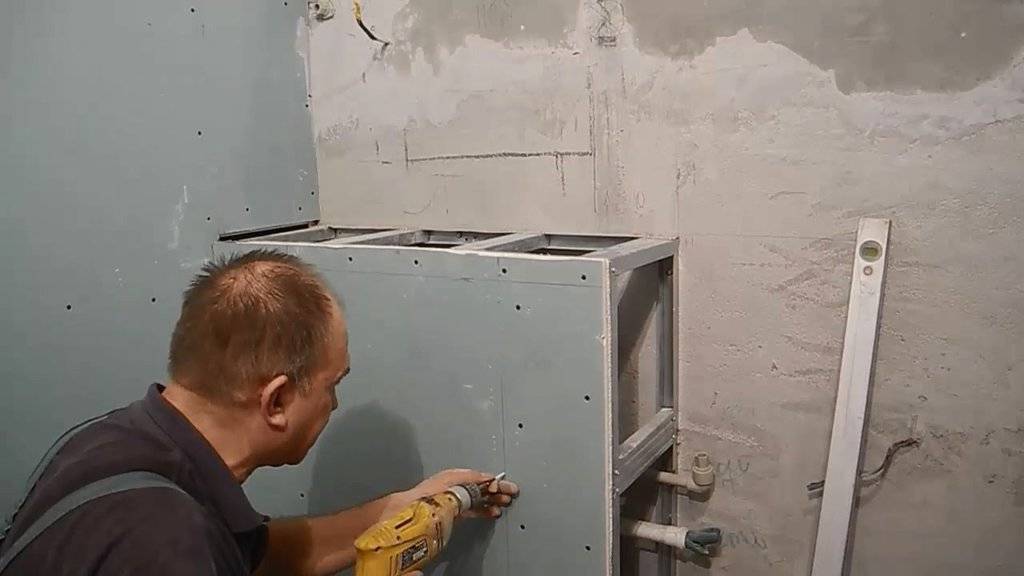

Теперь переходим к вопросу как собрать короб из гипсокартона в ванной комнате. Приступаем к раскройке гипсокартонных листов:

Материал укладывается на ровную поверхность, чтобы ничего не мешало. Можно раскройку листа выполнить и в вертикальном положении, придерживая рукой, но лучше не рисковать во избежание излома;
Отмеряется нужное расстояние при помощи рулетки, строительным ножом делаются небольшие метки по поверхности гипсокартона;
Строительным ножом выполняется надрез;
Вдоль полученной линии отламывается элемент;
Неровности можно подправить ножом;

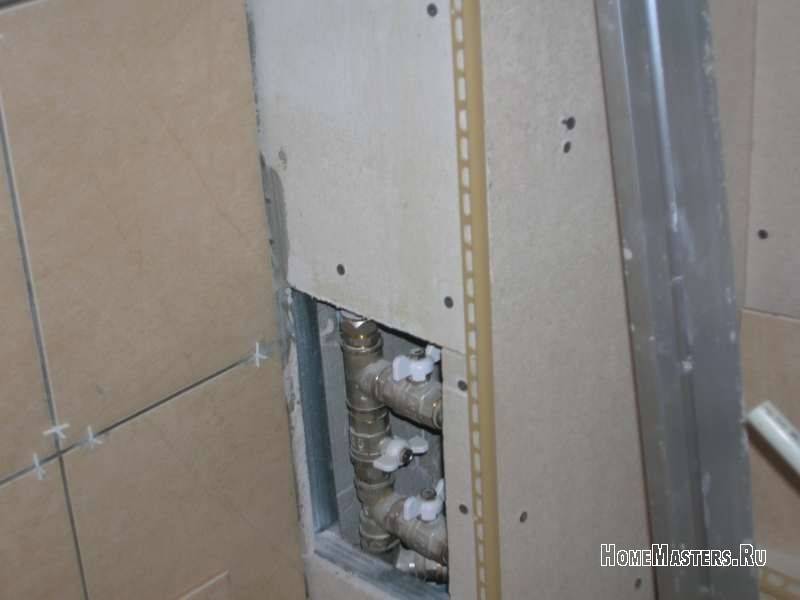

Для дверец, чтобы можно было подступиться к кранам и водомерам, также делаются необходимые вырезы там, где будет располагаться ревизионный, сантехнический люк. Стоит предусмотреть отверстия для чистки канализационных труб, чтоб к ним мог подступиться сантехник. Для такого варианта уместен разборный короб;
Полученные детали крепятся к сооружённому каркасу на стене при помощи саморезов. Нужно плотно прижать лист, сначала саморез вкручивается в гипсокартон, а затем в металлический профиль. Чтобы легче было шпаклевать шляпки, желательно саморезы вкручивать глубже, но не перестарайтесь.

Подготовительные работы

Инструменты для изготовления короба: дрель, электролобзик, ножницы по металлу, линейка, строительный уровень, рулетка, карандаш, угольник.

Перед тем как начать ремонт, следует выполнить ряд подготовительных работ. Стоит визуально осмотреть все трубы. Даже если они абсолютно новые, то это не значит, что в процессе эксплуатации не может образоваться течи или другого дефекта. После установки и обшивки короба заменить их уже будет трудно, придется всю конструкцию разбирать.

Если трубы старые металлические или чугунные со следами коррозии, то их рекомендуется заменить. Такие коммуникации в короб прятать бессмысленно. Если требуется, то на трубы ставятся водомеры, монтируются дополнительные краны. Далее следует подготовить материалы и инструменты для работы:

строительный уровень;
рулетка;
простой карандаш;
профили для ГКЛ;
листы ГКЛ (водостойкого либо обработанного при помощи гидрофобизатора);
саморезы по металлу и гипсокартону;
металлические уголки;
шуруповерт;
емкость для замешивания шпаклевки;
сухая шпаклевочная смесь;
шпатель;
лента-серпянка;
готовый смотровой люк.

В ванных комнатах трубы могут прокладываться по-разному. Если они находятся в горизонтальном расположении, то короб из гипсокартона получится небольшим. Он монтируется вдоль пола, может выступать в качестве удобной полочки. Для отделки конструкции применяется керамическая плитка. При вертикальном расположении трубы идут от пола к потолку, поэтому ниши удобнее расположить за унитазом. Можно установить не маленький смотровой люк, а сделать настоящий скрытый шкафчик со множеством полочек.

Особенности короба для ванной комнаты

Сантехническое помещение – это комната со специфическим микроклиматом, в котором проходят инженерные коммуникации общего пользования – водопровод и канализация.

На трубах в ванной комнате также обычно устанавливаются приборы контроля (счетчики горячей и холодной воды) и управления (запорная арматура). А сама инженерная система требует периодического обслуживания – контроля целостности соединений, прочистки фильтров, замены поврежденных участков и так далее.

Конструкция, эксплуатируемая в ванной, должна отвечать определенным требованиям.

В связи с этим короб для ванной комнаты должен отвечать нескольким важным требованиям:

Занимать минимум места. Учитывая небольшую площадь сантехнического помещения конструкцию нужно делать такого размера, чтобы она не отнимала свободного пространства. Но при этом обшивка и профили должны отстоять от труб как минимум на 3 см.
Обеспечивать свободный доступ к инженерным системам. Конструкция короба должна быть такой, чтобы вы или специалист-сантехник мог легко получить доступ к трубам, счетчикам и кранам для их контроля или ремонта. Лучше, если короб будет съемный, но в крайнем случае необходимо установить достаточное количество ревизионных дверок.
Быть безопасным.
Гармонировать с декоративной отделкой ванной комнаты.

Можно назвать еще много требований, но эти, на мой взгляд, нужно учитывать в обязательном порядке.

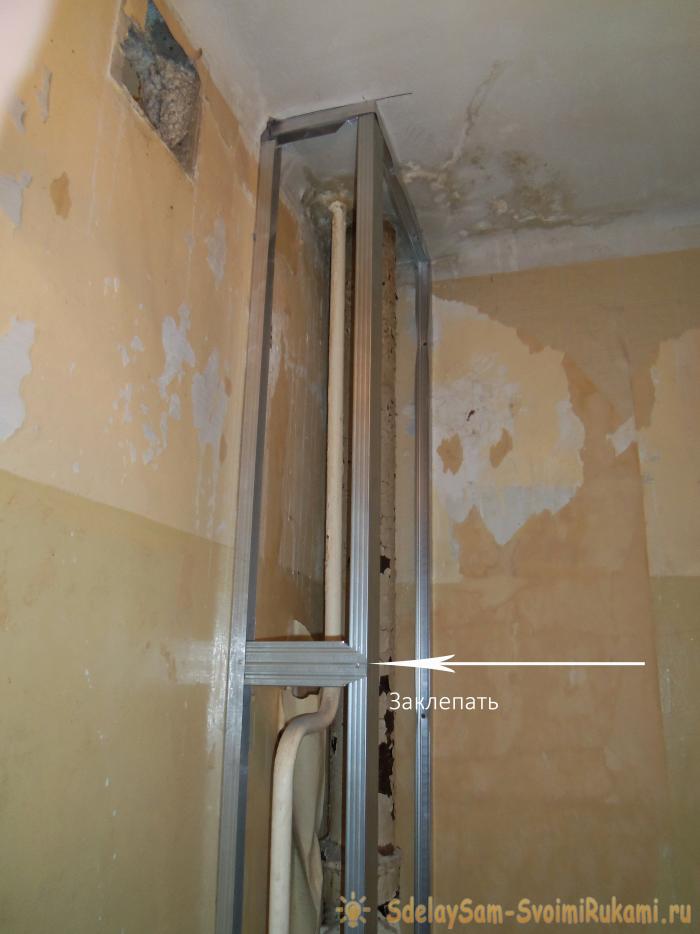

Установка каркаса под короб

Монтаж короба из гипсокартона в ванной начинается со сборки каркаса. В качестве основы лучше всего выбрать алюминиевый профиль. Он лучше всего подходит для гипсокартона, к тому же обладает антикоррозийными качествами. При монтаже каркаса необходимо использовать деревянные брусья. Они позволят избежать посторонних шумов. К тому же бруски будут служить дополнительным укрепляющим элементов.

Важно заметить, что если высота профилей достигает более 1,5 метра, при максимальной ширине более 25 см, количество брусьев нужно увеличить. Это необходимо для того, чтобы профиля под воздействием массы гипсокартонной конструкции не деформировались

Для того чтобы конструкция из гипсокартона в ванной была максимально прочной необходимо правильно вырезать своими руками листы основного компонента.

Сперва вырезаются две боковины. Они должны быть едиными, а не состоять из кусочков. Замеры нужно производить так чтобы обе панели были заподлицо с профилем. Только после того, как будут установлены боковины можно приступать к вырезанию оставшейся, третей панели. В отличие от предыдущих двух эта часть должна накладываться сверху на боковые листы. Но саморезы необходимо вкручивать в профиль, а не в торцевую часть боковин.

Нюансы выполнения работ

Перед тем как сделать короб в ванной необходимо учесть несколько факторов:

Свободный доступ к вентилям и счетчикам – можно обойтись стандартными вырезами, а можно подойти к решению вопроса более творчески изготовив специальные пластиковые форточки.
Разноуровневое расположение – пол в коробе должен быть выше по уровню относительно поверхности пола в ванной. При этом в нижней части прорезается небольшая щель. Это необходимо для того, чтобы в случае утечки вы могли быстро среагировать на ситуацию и ликвидировать её.

Обшивка короба гипсокартоном

Схема установки каркаса
