Установка кирпичных столбов для ворот

Типы ворот

Различают несколько способов открытия створок. Для частных домов в большинстве случаев выбирают распашные и откатные конструкции.

Каждый из механизмов открытия по своему удобен в эксплуатации, надежен, долговечен. Поэтому выбор зачастую зависит от того, какой вид имеет рельеф местности, насколько большой дом и прилегающий участок.

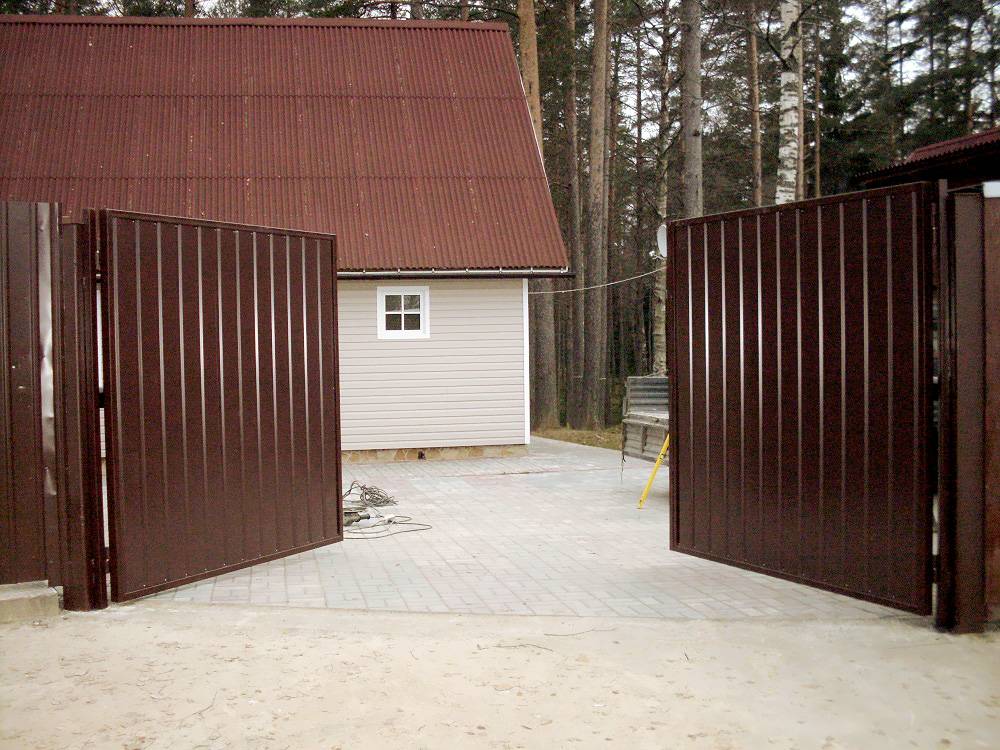

Распашные (навесные)

Навесной механизм широко используется при классическом способе установки ворот. Основа конструкции достаточно простая. Это две вертикальные опоры, оснащенные петлями, на которые фиксируют створки. Ворота изготавливают из металлических профилей или труб, соединенных с помощью сварки в виде рам. Они, в свою очередь, обшиваются деревом, профнастилом либо другими материалами. Лучше всего использовать более легкие обшивочные материалы, чтобы снизить нагрузку на опоры и крепежи. Для исправной работы ворот понадобится много свободного пространства, поэтому месторасположение требуется продумать заранее.

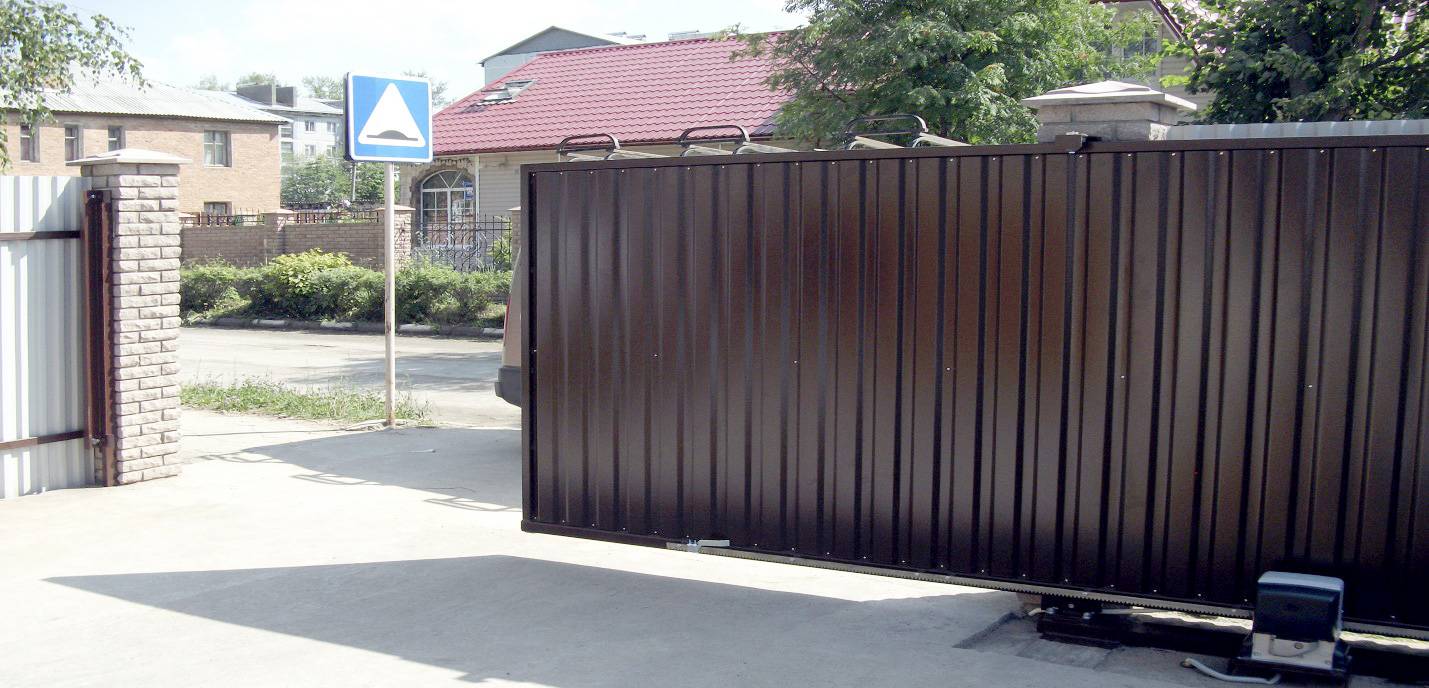

Откатные

Довольно распространенные механизмы, работающие за счет передвижения створок на роликах по встроенным вдоль забора рельсам. Крепление откатных ворот к кирпичным столбам лучше предоставить специалистам, хотя при должной подготовке можно справиться своими силами. Конструкция сложная, но при этом функциональная. Единственное, что следует учитывать сразу, рельсы размещаются вдоль забора на всю длину створок и требуют периодической очистки от попадающего мусора. Полотно представляет собой металлический каркас, обшитый выбранным материалом. Чаще всего используется профильный лист.

Подготовка необходимого инструмента и материала

Для установки и крепления ворот к кирпичным столбам, монтажа нужных комплектующих требуются специальные инструменты и материалы.

Инструменты:

• сварочный аппарат;
• болгарка с разными дисками;
• инструменты для кладки кирпича;
• шуруповерт;
• бетономешалка;
• лопата;
• строительный уровень;
• молоток;
• гаечные ключи;
• рулетка;
• стремянка;
• защита на глаза и руки.

Материалы:

• комплект фурнитуры;
• трубы для рам;
• обшивка – профилированный настил, дерево, металлические листы с коваными элементами;
• цемент, песок, щебень;
• кирпич.

Монтаж распашных ворот

Чтобы разобраться, как крепить ворота к кирпичным столбам, не нужно особых усилий. Порядок действий следующий:

• Нижние петли фиксируются на закладные, которые приварены к опорным столбам.
• Верхние крепежи устанавливаются на металлический каркас.
• Производится установка створок.

В ходе работы нужно постоянно следить за уровнем, на котором привариваются петли, навесы. Если возникнет малейший перекос, ворота не будут нормально открываться и придется переделывать всю конструкцию.

Монтаж откатных ворот

Откатные ворота монтируются сложнее, чем распашные. Главная трудность заключается в подготовке фундамента. Разметка начинается от крайней стороны проезда. По стороне забора нужно отмерить расстояние, которое равно ½ ширины проема. Далее требуется отступить перпендикулярно полметра и построить параллельную линию. Так очерчивается периметр будущего фундамента. Автоматизация предусматривается сразу: между опорами под дорогой прокладывается пластиковая либо металлическая труба с диаметром 25 мм и более, через которую будет подводится кабель.

Далее вынимается грунт, устанавливаются закладные части, и яма заливается бетоном. Как только фундамент закрепится, а это займет минимум 7 дней, можно приступать к монтажу створок. На противоположных сторонах проема закрепляются опорные ролики, после чего на них аккуратно закатывается воротная рама. На основной столб устанавливается верхний направляющий ролик, после чего в него вставляется рама. В передней и задней части несущей балки крепятся опорные ролики и закрываются заглушками.

Чтобы зафиксировать нижние улавливатели, ворота полностью закрываются. Место будущего крепления нижнего уловителя отмечается на ответном столбе. Ролик должен как можно плотнее примыкать к уловителю, чтобы частично снимать нагрузку со всего блока. С помощью соответствующего крепежа устанавливается уловитель. Далее проверяют, насколько легко ворота ходят по рельсам и насколько качественная фиксация в закрытом положении. Крепление верхнего улавливателя происходит на высоте 5 см ниже верха створок, чтобы снизить воздействие ветра.

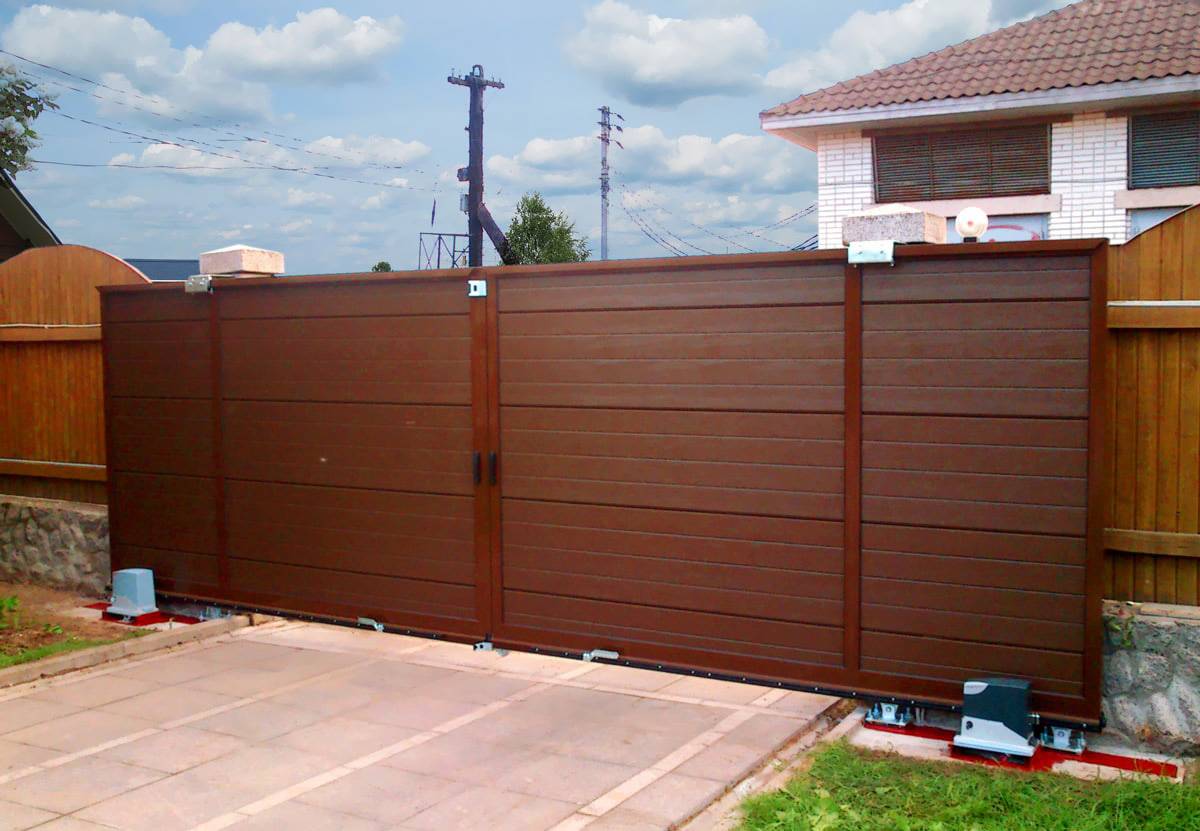

Большой популярностью пользуется установка привода, позволяющего открывать ворота в автоматическом режиме.

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной. Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень. Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму. После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

Процесс заливки фундамента для ворот

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Отсутствие швеллера

Очень часто случается так, что швеллер отсутствует или скрыт под слоем кирпича. Придётся его установить. Если у кирпичной опоры внутри имеется армирование толстым металлом, достаточно будет просто закрепить на нём короткий кусок швеллера, по высоте примерно равный длине створок. Данное крепление выполняется при помощи закладных, в качестве которых используются металлические пруты или арматура, забиваемые в кладку по краям швеллера и привариваемые к нему.

Для того, чтобы выполнить эту операцию более аккуратно, рекомендуется сделать в металлопрокате отверстия. Это позволит скрыть вбитые в столб закладные от посторонних глаз. Само собой разумеется, что отверстия нужно будет заварить и зачистить болгаркой. В случае необходимости их можно зашпаклевать.

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

Монтаж закладных в кирпичных столбах для забора

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

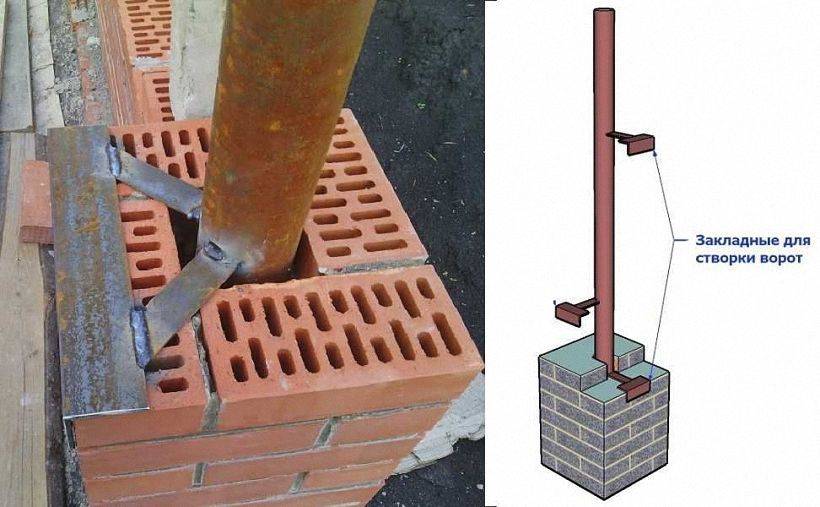

Схема устройства и установки закладных

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.

Колпак на кирпичный столб

Колпаки, располагающиеся на вершине кирпичного столба — это не просто украшения. Они выполняют практическую функцию — защищают конструкцию от влаги. В строительном магазине можно найти множество различных колпаков, изготовленных из различных материалов. Но можно также сделать крышку для столба самостоятельно, используя для этого металл, тротуарную плитку, бетон или даже какие-нибудь подручные материалы наподобие пластиковых бутылок.

Металлические колпаки устанавливаются с помощью саморезов или шурупов. Бетонные колпаки и колпаки из тротуарной плитки крепятся на раствор. Можно использовать ту же смесь, которая применялась для кладки столба.

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Как установить столбы для забора путём забивки

Для выполнения строительных работ вам потребуются различные инструменты и приспособления:

• средства измерения – рулетка, жидкостный уровень;
• длинная бечёвка и колышки для разметки;
• ручной либо механизированный бур;
• кувалда или портативный гидромолот;
• лопата штыковая;
• трамбовка.

Если вы планируете ставить деревянные столбики, то их необходимо обработать, дабы они не сгнили в земле. Сначала покройте всю опору антисептическим составом типа «Новотекс» или «Биосепт», а потом просмолите подземную часть расплавленным битумом.

Подземную часть металлических столбов перед монтажом нужно очистить от ржавчины, покрыть грунтовкой и тоже нанести горячую смолу. Операция не отнимет у вас много времени, так как битум застывает довольно быстро.

Порядок ведения работ

Первый этап монтажа опорной части забора – это разметка. Натяните между крайними точками бечёвку на кольях, а потом отмеряйте вдоль неё расчётные интервалы между столбиками, отмечая точки их установки. Технология монтажа такая:

1. В намеченных точках пробурите скважины расчётной глубины. Диаметр бура должен быть меньше сечения столба на 2-4 см. При бурении старайтесь держать инструмент вертикально и не раскачивать, чтобы не разбить стенки ямы, отчего стойка провалится туда без всякой забивки.
2. Торцы деревянных столбов желательно подрубить, так их удобнее вставлять в отверстие.
3. Уплотните дно скважины трамбовкой и подсыпьте немного песка или мелкого щебня.
4. Забейте первую стойку кувалдой до требуемой высоты. Здесь потребуются услуги помощника, который поддержит конец опоры и не даст ему вибрировать от ударов.
5. Повторите предыдущую операцию с последним столбиком и натяните между ними верёвку, чтобы отбить верхний уровень.
6. Забейте остальные стойки, ориентируясь на уровень бечёвки. Подсыпьте их землёй со всех сторон и утрамбуйте её.

Подготовительные работы и разметка

Освободив место от растительности, приступают к разметке. Для этого понадобятся колышки и веревка. Начинают с углов будущей конструкции. С учетом особенностей почвы готовятся лунки нужной глубины под предполагаемое место будущих столбов. Кладка любого кирпичного столба начнется только после технологической готовности фундамента. А пока следует тщательно проверить материал. Кирпич для постройки уже подобран и должен соответствовать следующим качествам:

• прочность. Основное требование к опоре – это ее устойчивость к внешним факторам: ветру, дождю, перепадам температуры;
• долгий срок службы. Изгородь с кирпичными столбами, построенная в соответствии с технологией, действительно будет служить долго;
• некоторые виды декоративных столбов из пустотелых кирпичей имеют небольшой вес, что является преимуществом при монтаже и при выборе фундамента;
• привлекательный внешний вид конструкции из кирпича.

Раствор: какие должны быть пропорции

Состав смеси играет важную роль в обеспечении прочности будущей конструкции. Ее плотность и густота имеют большое значение для работы. Для приготовления раствора следует брать цементы высокой марки (не менее М-400), а песок – мелкой фракции.

Для приготовления смеси понадобится тара (ведро, чан). Пропорции составляющих – 1:5 (цемент : песок). Для обеспечения пластичности многие умельцы добавляют жидкое мыло или средство для мытья посуды (20-30 граммов на ведро). По технологии же для того, чтобы придать указанное качество субстанции, добавляется известь (1 часть). Для проверки качества раствора существует «народный» метод. Изготовленная масса наносится на плоскость, и на ней рисуется крест. Затем образование берется на мастерок. Если крест не смещается, это говорит о нужной консистенции раствора. Декоративность столба значительно повышается, если в смесь добавляют сажу, которая придает ей черный цвет, что выглядит оригинально.

Отсутствие внутреннего армирования

Пример установки швеллера

Больше проблем возникнет, если в столбике нет внутреннего армирования. Но и из этой ситуации можно найти выход. В этом случае тоже надо будет установить швеллер. Для этого потребуется кусок большей длины, который глубоко закапывается и бетонируется. Для того чтобы получить гарантированный результат и надёжно закрепить ворота, понадобится подземная перемычка. Что это значит? На самом деле всё очень просто. Нужно поперёк проёма въездной группы прокопать канаву, в которую горизонтально уложить ещё один П-образный металлопрокат в дополнение к двум вертикальным.

Важно! Третий швеллер укладывается так, чтобы нижние края вертикальных соединялись с ним. Далее всё это сооружение нужно одновременно залить бетоном

Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку

Далее всё это сооружение нужно одновременно залить бетоном. Затем швеллер, расположенный по горизонтали, следует засыпать грунтом и устроить обычный проезд. Если этих мер недостаточно, нужно установить ещё один сверху, однако в этом случае очень важна высота забора, ведь если она будет недостаточной, грузовой автомобиль вряд ли сможет въехать во двор. Правда, заборы высотой с фуру не изготавливаются, поэтому верхний швеллер можно превратить в арку, тем самым скрыв недостатки и придав индивидуальность участку.

Фундамент

Фундамент – очень важная часть строения, поэтому его необходимо выбирать в зависимости от того, какой тип забора будет устанавливаться. Чем большим будет вес забора, тем надежнее нужно рассчитывать фундамент, который будет ложиться под кирпичный столб

Важно уделить должное внимание тем элементам фундамента, на которые будет делаться упор при установке распашных ворот

Основным фактором при выборе фундамента является грунт. Например, сегодня часто используется ленточный фундамент, в котором буронабивная свая устанавливается по центру, а во всех сваях заложены металлические трубы. Наиболее эффективным вариантом считается закладка фундамента распашных ворот на глубину до половины столба.

Чаще всего кирпичный столб имеет высоту в 2-3 метра. Тем не менее, данная кирпичная конструкция не имеет каких-либо популярных стандартов, а поэтому каждый конкретный вариант уникален. Все стараются глубину фундамента рассчитывать в определенных пропорциях к столбу. В большинстве случаев сечение столба составляет 1,5 кирпича, однако иногда используют и 2 кирпича. Размеры сечения столба в этих случаях составят 380х380 мм и 510х510 мм, соответственно.

Кирпичная кладка

Нюансы кирпичной кладки

Чтобы кирпичная кладка столбиков была сильнее защищена от механических повреждений, сверху устанавливают металлические или бетонные колпаки ворот, к тому же с этим усовершенствованием кирпичный столб лишь становится привлекательней. Столбы подвергаются значительным нагрузкам, что требует высокой прочности конструкции, удерживающей вес распашных ворот. Можно обеспечить прочность, возводя столб вокруг стальной трубы. В таком случае ворота точно будут надежными.

Кирпичные столбики забора располагаются на разном расстоянии друг от друга – от 2,5 до 9 метров. Расстояние будет зависеть от бюджета строительства, однако эксперты не рекомендуют ставить столбы на большом расстоянии между собой, ведь это не только не эстетично, но и негативно повлияет на технические показатели конструкции. Дабы установка ваших столбов не причинила вам неудобств, необходимо заранее выбрать правильное расстояние между ними.

Конструктивные особенности забора с кирпичными столбами

Существует несколько типов оград, которые можно возвести с каменными опорами по периметру. Это может быть забор с деревянными пролетами и кирпичными столбами (довольно часто используется имитация дерева или деревянный профнастил), кованная ограда, металлические листы, и даже натуральный камень.

На первый взгляд, построить такой забор своими руками не составляет никакого труда, но на самом деле данное ограждение имеет довольно сложную конструкцию. Виды кладки:

1. Полуторные столбы, соответственно имеют толщину в полтора кирпича (380х380);
2. Двойные опоры, толщиной в два кирпича (510х510).

Первые чаще используются для легких оград, в которых вес строительных материалов относительно невысокий. В то время как вторые могут отлично поддерживать забор с кирпичными столбами (кованный, медный, из профлиста), выполненный из тяжелых строительных материалов.

Фото — Забор из профнастила и кирпича

Перед началом работы в обязательном порядке нужно сделать чертёж, эскиз или хотя бы наброску будущего забора. На этой схеме будет четко видно расположение ограды, тип грунта, высоту фундамента. Также, исходя из длины и высоты столбов, Вы сможете рассчитать нужную ширину, расстояние между воротами и шаг опор. В ней же нужно указать параметры калитки и коммуникаций, которые будут проходить через ограду.

Фото — Примерный чертеж забора

Правильный расчет необходим для того, чтобы предупредить нарушение геометрии строения и превышения максимально допустимой нагрузки. Иначе конструкция не выдержит собственный вес и начнет разрушаться.

После окончания конструкторских работ, нужно выбрать фундамент. Оптимальным вариантом для сооружения самому является ленточный, к тому же он самый экономный. По периметру забора нужно выкопать траншею, с глубиной в столбовых ямах не менее половины высоты ограды. Т.е. для забора, высотой в 2 метра, нужно глубина метр, иначе при промерзании почвы будет происходить эффект выдавливания, и столбы могут деформироваться. Шаг также определяется исходя из этих параметров, наиболее часто используют 2-2,5 метра. Итого получается примерно следующая конструкция:

1. Глубина траншеи – 50-70 см;
2. Глубина ям под опорные трубы – от 1 метра;
3. Шаг между опорами – от 2 метров;
4. Высота забора – от 2 метров.

Фото — Столбовой фундамент для забора

Помните, что в ленточном фундаменте очень важно придерживать равномерной заливки и равной ширины на всех отрезках. Поэтому желательно все работы по этой части ограды завершить за один день. Фото — Схема забора с кирпичными столбами

Фото — Схема забора с кирпичными столбами

После этого, в каждую яму между секциями устанавливаются трубы, при монтаже нужно следить за их геометрической точностью. Труба должна быть хорошего сечения, не менее, чем 80*80. Внутри её также нужно залить цементом. Правильно выдержать между установкой каркаса и опор неделю, нужно чтобы застыл раствор, и укрепилась основа забора. После начинается установка сетки.

Фото — Конструкция забора с кирпичными столбами

Здесь чаще всего используется технология сварки, именно сварные элементы конструкции обеспечат максимальную жесткость. Приваривается арматура в верхней части забора и нижней. Теперь начинается самая интересная часть работы: укладка кирпичных столбов к забору из профнастила.

Фото — Строительство забора из профнастила с кирпичными опорами

Перед началом кладки, позаботьтесь о пароизоляии и гидроизоляции, иначе влага из земли, попадая в сооружение, будет способствовать коррозии трубы между секциями. Тщательно утрамбовывайте каждый кирпич, между элементами ограды не должно быть пустот. Иногда используется схема заливки ограждения при помощи смеси щебня и бетона.

Строительство такого ограждения в зависимости от интенсивности работ, занимает в среднем от двух до четырех недель. При этом большую роль играет сам проект забора с кирпичными столбами, монтаж кирпичей и крышки (если подразумевается). Как для дачи, так и для частного коттежда очень важна не только долговечность конструкции, но и красота. Железный профильный настил можно окрасить в необходимый цвет, дерев декорировать оригинальными элементами.

Красивые заборы Вы можете увидеть на наших фото, здесь кирпичные столбы сочетаются с различными основными листами из металлопрофиля, дерева, камня.

Видео: кладка кирпичных столбов для забора

Как закрепить калитку к кирпичному столбу

Крепить петли калитки нужно не к закладным в опоре, а к квадратной профтрубе, которая перед этим должна фиксироваться к закладным с помощью сварки. Это равномерно распределит нагрузку от калитки и разгрузит кирпичную опору забора. Помимо этого, петли можно с легкостью установить ниже или выше.

Сварочные работы

Для калитки нужно сделать притворную планку, для чего можно выбрать профтрубу сечением 40х40х2. Эта деталь закрепляется к закладным в опоре. При этом закладные фиксируют к профильной трубе, которая находится в опоре.

Если створка калитки очень тяжелая и может согнуть опору, то, чтобы этого не допустить, низ швеллера в опоре защемляется. Под этим понятием понимают заливку швеллера цементным составом.

Однако в этом случае для более прочной фиксации швеллер приваривается к металлической ферме, которая уложена в траншее между опорами. Для создания этой фермы применяется уголок сечением 5х5 см.

Каркас калитки и распашных ворот

Монтаж калитки к кирпичным столбам требует точности предварительных подсчетов нагрузок на опоры. Необходимо произвести расчет нагрузок от калитки и выбрать необходимый размер швеллера, а также прочный кирпич.

Иначе опорный столб забора может просто не выдержать веса створки и прогнуться. Для этого чаще всего используется швеллер квадратным сечением 170 мм.

Красивое фото и удачное дизайнерское решение варианта дверцы представлено ниже.

Деревянная калитка в заборе на анкерах

Выводы

Сделать красивый забор, откатные или распашные ворота может каждый, кто дружит с инструментом. Практика показывает, что это выгоднее, чем нанимать строителей или платить «фирме». Не забываем о существенном плюсе — «наёмники» гонят метраж на скорость, а вам нужно качество.
