Кирпичные столбы для ворот

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Опорные столбы для ограждения из кирпича

Для кирпичного забора, в который будут вмонтированы ворота, необходимо рассчитать правильно количество столбов. Сначала они устанавливаются в углах участка, потом через каждые 120-150 см.

Схема кирпичных столбов для крепления.

Здесь же отметьте столбы, к которым впоследствии будут прикреплены ворота. Установка опорных столбов занимает достаточно продолжительное время. Так, сначала вам нужно заложить фундамент под каждый столб и только потом можно будет приступать к кладке. Для фундамента и для дальнейшего возведения столбов потребуются такие материалы и инструменты:

• лопата;
• песок;
• щебень;
• цемент;
• вода;
• кирпич;
• строительный уровень.

Сначала необходимо по схеме вырыть ямы для столбов. Если на вашем участке почва песчаная, то роете до тех пор, пока не достигнете слоя песка, а если его не встретите, то придется копать глубже – примерно на 80-100 см. В первом случае нужно будет сразу заливать фундамент бетонным раствором, а во втором сначала придется сделать песчаную подушку. Для этого песок насыпается на дно ямы слоем примерно в 20 см и утрамбовывается (можно с помощью воды). Бетонный раствор включает в себя следующие составляющие:

• вода – 1 ведро;
• песок – 3 ведра;
• цемент – 1 ведро;
• щебень – 3 ведра.

Схема расположения кирпичных столбов.

Все это перемешивается и отправляется в яму до того, как раствор сравняется с поверхностью земли. Такой фундамент засыхает примерно в течение суток. Далее необходимо будет положить на него слой гидроизоляции. Уже после этого можно приступать к кладке столба. Существует и другой способ укладки фундамента. Для этого потребуется только песок, щебень и вода. Сначала в яму до краев высыпается щебенка, затем она засыпается песком, который промывается водой для того, чтобы он мог проникнуть во все промежутки между мелкими камнями. Далее процесс тот же самый, что и при заливке фундамента раствором.

Кирпичные столбы для ворот

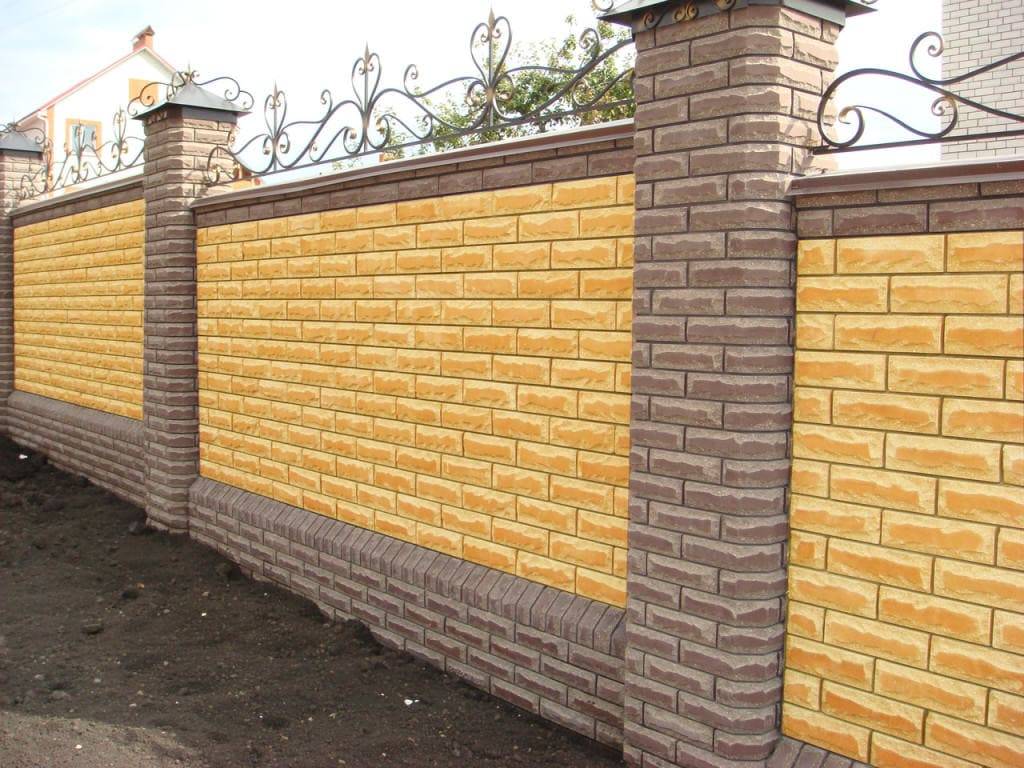

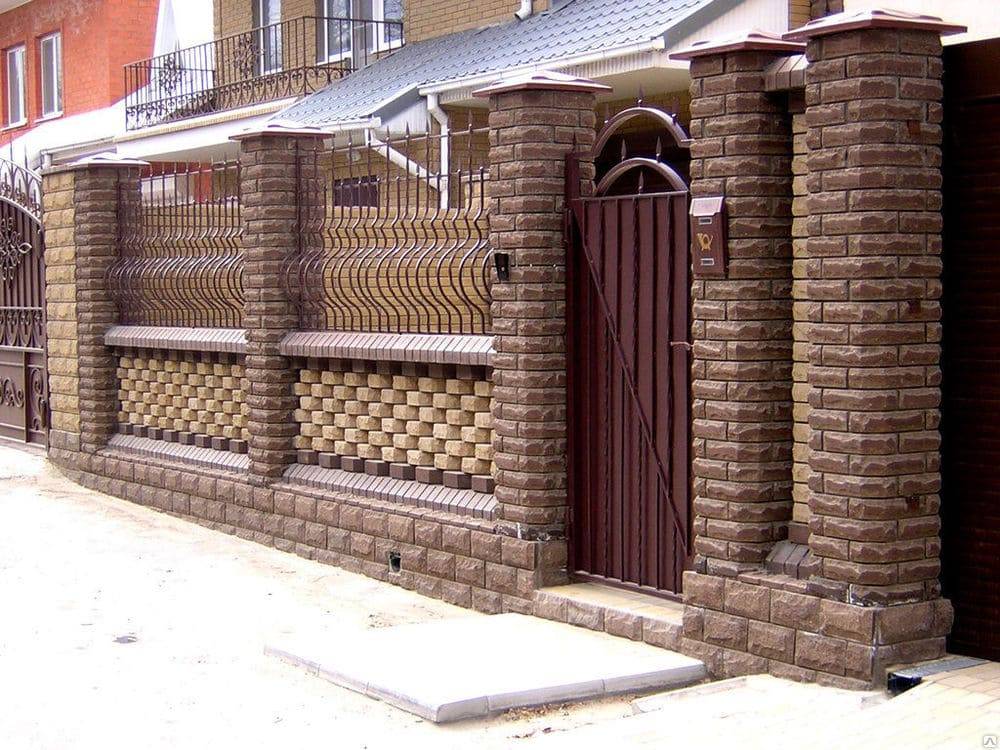

Кирпичные столбы для ворот смотрятся богато и привлекательно. При этом они имеют невысокую стоимость. Это ограждение для забора можно заказать в нашей компании по выгодной цене. Мы всегда предлагаем лучшие условия для строительства.

Опорные столбы смогут придать надежность и устойчивость любой конструкции. Они смотрятся эстетично, сочетаются с любым ландшафтным дизайном. Их чаще всего заказывают для установки в дома бизнес-класса, для коттеджей, частных офисов и других построек.

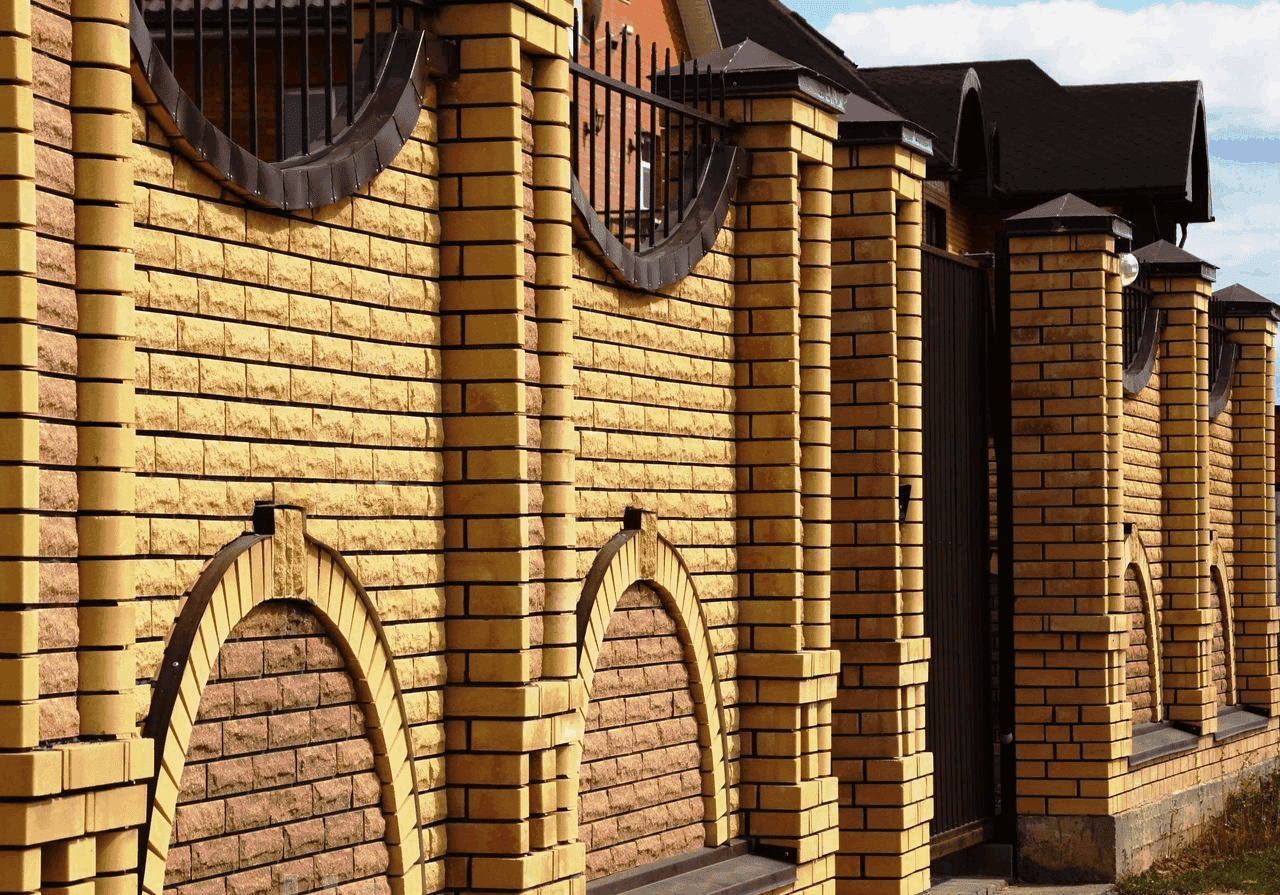

Кирпичные заборы для состоятельных владельцев

Кирпичный забор вокруг частного землевладения, административного или офисного здания, престижного учебного заведения и т.д. – свидетельство достатка, респектабельности и превосходного вкуса владельцев. Кирпич – самый дорогой строительный материал и ограждение из него относится к ценовой категории премиум-класса. Если у Вас есть возможность возвести вокруг участка именно такой забор, — обращайтесь в нашу компанию

Мы предлагаем своим клиентам наиболее выгодные условия. Можете не сомневаться, что соотношение цены и качества будет оптимальным. Строительство кирпичного забора – это надежное вложение денег, поскольку этот материал может прослужить до 50 лет. Мы строим долговечные и эстетичные заборы с красивыми вариантами декора: коваными элементами, фигурной кладкой, декоративными вставками и др. Такие ограды выглядят богато и презентабельно.

Классификация согласно ГОСТам

Сегодня на рынке можно встретить огромное количество всевозможных петель различных производителей, форм, типов крепления, внешнего исполнения. Качественные петли для дачных калиток и ворот делятся на определенные группы согласно действующих ГОСТов для того, чтобы обычный человек не запутался при их выборе. Это позволяет покупателям намного проще подбирать себе нужные комплектующие, ориентироваться в их видах и цене. Зная особенности каждого вида, клиент может с легкостью выбрать себе нужную деталь для крепления дверей.

Основными видами петель для современных ворот являются следующие:

• цилиндрического типа с опорным подшипником;
• потайного типа для скрытой установки;
• завесы сквозного типа;
• модели с усиленной конструкцией для монтажа на ворота;
• трехсекционного типа для монтажа на промышленных объектах.

Теперь, давайте более подробно рассмотрим каждый из этих видов для того, чтобы оценить особенности каждого из них.

Цилиндрические с опорным подшипником

Этот вид выполнен в стандартной форме и не чем особо не отличается. Внешне они похожи на цилиндр из двух половинок. В первой части, которая является верхней, имеется штырь, а во второй, которая соответственно снизу, есть отверстие, куда вставляется первая часть. В некоторые модели внутри имеется подшипник шарикового типа для упрощения движения.

Такие завесы используются в конструкциях, вес которых не превышает 400 килограмм. Для более тяжелых систем, используют усиленные специальные цилиндрические петли. Крепление соединителей выполняется сваркой. Шариковый подшипник устанавливается в отверстие нижней завесы. Частенько, с обратной стороны подшипника есть отверстие с заглушкой, позволяющее легко смазать, почистить его. Эта небольшая ревизия улучшит ход.

В подобные конструкции монтируется до четырех петель цилиндрического типа для обеспечения наилучшего движения и снижения нагрузки на каждую. В некоторых моделях, подшипник устанавливается не в нижнюю часть, а между двумя подвижными элементами. Такая модификация значительно упрощает процесс открытия, закрытия. Однако, такой механизм тяжело смазывать, так как для этого надо приподнять одну из створок.

Потайные петли

Главным преимуществом данного вида является скрытая установка, ведь конструкция надежно скрывают их внутри при закрытой системе. Особенностью конструкции является то, что сама петля спрятана в раме створки и присоединена к боковой части опоры. Плюсом подобной системы крепления является то, что это снижает шансы на взлом, ведь петлю тяжело найти и почти невозможно демонтировать при отсутствии необходимого инструмента.

Петли сквозного типа

Особенностью конструкции этого вида является то, что две завесы соединяются стержнем, который входит в верхнюю часть и немного выступает из нижней части. Простейшая конструкция представляет собой две половинки и штырь. Этот вид широко распространен на рынке и используется, в основном, для офисных дверей, конструкция способна выдержать вес до 200 килограмм.

Сборка элементов чем-то напоминает конструктор, ведь на каждом элементе есть несколько ушек

Важно отметить, что таких элементов на двери может быть несколько, что значительно повышает надежность. Иногда, между элементами петель устанавливают подшипники, позволяющие выполнять движение более плавно, прилагая меньше усилий. Если заглушка не предусмотрена конструкцией, то на верхней части устанавливают специальный ограничитель, не позволяющий вынуть штырь

Это препятствует взлому без специальных инструментов

Если заглушка не предусмотрена конструкцией, то на верхней части устанавливают специальный ограничитель, не позволяющий вынуть штырь. Это препятствует взлому без специальных инструментов.

Усиленные модели для ворот

Особые усиленные модели цилиндрических петель позволяют выдержать большую нагрузку по сравнению с обычными. Они изготавливаются из металла большей прочности, в результате чего, стенки, стержня имеют большую толщину. Это позволяет увеличить несущую способность каждой петли.

Этот вид имеет модификации, в которые добавляют подшипники. На них имеется специальная маркировка, которая говорит о повышенном сопротивлении износу, максимальном давлении на них. Это позволяет легко отрывать, закрывать тяжелые ворота.

Трехсекционные промышленные

Этот вид пользуется большим спросом в конструкциях с значительным весом подсоединенного полотна. Конструктивно они схожи со сквозными моделями, однако, больше напоминают цилиндрические. Их конструкция состоит из двух противоположно направленных штырей, на которые надеваются цилиндры, привариваемые к столбам.

Варианты установки столбов для металлических ворот

Установка столбов для ворот — непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.

Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат. Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб

Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот

Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.

Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.

Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.

Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.

Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.

Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>

Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.

• Установка опорных столбов
• Изготовление створок ворот
• Установка створок на опорные столбы

Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.

На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.

Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.

Отсутствие швеллера

Очень часто случается так, что швеллер отсутствует или скрыт под слоем кирпича. Придётся его установить. Если у кирпичной опоры внутри имеется армирование толстым металлом, достаточно будет просто закрепить на нём короткий кусок швеллера, по высоте примерно равный длине створок. Данное крепление выполняется при помощи закладных, в качестве которых используются металлические пруты или арматура, забиваемые в кладку по краям швеллера и привариваемые к нему.

Для того, чтобы выполнить эту операцию более аккуратно, рекомендуется сделать в металлопрокате отверстия. Это позволит скрыть вбитые в столб закладные от посторонних глаз. Само собой разумеется, что отверстия нужно будет заварить и зачистить болгаркой. В случае необходимости их можно зашпаклевать.

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

• Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
• Пока ворота лежат на земле, к ним привариваются верхние половины петель.
• Нижние части петель прихватывают к столбам в размеченных местах.
• Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
• Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
• Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
• Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно

Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Особенности конструкции

Для откатных ворот

Устанавливая откатные ворота, нет смысла разыскивать чертежи закладных элементов, их просто нет. Геометрия и размеры выбираются произвольно, ведь должна решаться только одна задача: создание базы для установки роликов и приводного механизма. Обычно закладные делают из швеллеров под номерами 10-20. Тут действует четкое правило: увеличивается тяжесть ворот – требуется более крупный металлопрокат.

Учитывают, что место для двигателя должно быть предусмотрено за этой линией во дворе. Чтобы не ошибиться, стоит сделать закладной элемент равным по длине «противовесу» ворот.

Иногда она может быть меньше, но максимум на 20 см. Если планируется позднее установить привод с электромотором, площадку для его монтажа к закладной приваривают в произвольно выбранном месте. Но некоторые строители поступают иначе. Они в момент сооружения ворот никакую основу для мотора не готовят. Только потом, когда выполняют его монтаж, на верх закладной приваривают стальную пластину, выходящую немного вбок.

Для калитки

Подход к таким закладным несколько иной, чем к элементам, удерживающим откатные ворота. Нет необходимости вставлять стержни внутрь кирпичных столбов. Требуется ставить их непосредственно рядом с опорами, вбивая в землю. Когда эта работа будет завершена, приваривают швеллер.

Поскольку калитки намного легче обычных ворот, закладные тоже не должны быть слишком массивными. Но при этом рекомендуется заглублять опоры в почву, тогда они окажутся надежнее.

Для калиток большой величины, с высокими столбами, недостаточно установки вертикальных швеллеров около обеих половинок. Внизу они скрепляются третьим швеллером, длина которого должна совпадать с дистанцией от столбов до калитки.

Часто можно встретить утверждения, что можно приварить закладные к выступающим из столбов стальным полосам. Но в реальности удержать даже маленькую калитку эти миниатюрные выступы не смогут. В случае с распашными воротами закладные из металла величиной от 5 до 7 см приваривают к центральным стойкам столбов. Этого вполне хватит и для автоматических конструкций, если те не окажутся излишне тяжелыми.

Дополнительные рекомендации по выбору и установке:

• Для тяжелых распашных ворот можно вварить между столбами двутавры или рельсы. Надежнее будет, если сделать это с раскосами, а с другой стороны приварить дополнительные балки.
• При отсутствии опыта лучше не пытаться спрятать закладные, а потом вывести их наружу, это крайне сложно.
• Правильнее забить (вкрутить) металлическое изделие через отверстие, подготовленное специальным инструментом.
• Отверстия в кирпиче делают под углом 45 градусов (допустимо отклонение, но небольшое, иначе кирпич расколется).

Как сделать закладные своими руками, смотрите в видео ниже.

Изготовление столбов

1. 1. Разметка периметра забора. Чтобы ставить опоры, необходимо обозначить и подготовить для них место. Лучше всего, если забор ставится на ровной территории без углублений и возвышений грунта. При незначительных неровностях их просто убирают, счёсывая бугры или засыпая ямы. Если местность слишком неровная, забор делают частями на различной высоте.

Определившись с расположением углового столба, в землю забивают отрезок арматуры; так же намечают и расположение второй опоры. Между метками натягивают верёвку: по ней размечают места для остальных столбов. Поскольку кирпичные опоры достаточно надёжные и широкие, рекомендуемая ширина между столбами – 3 метра. Под столбы необходимо сооружать фундамент, иначе грунт будет вымываться, и кладка осядет и разрушится.

Разметка и подготовка территории

1. 2. Бетонирование основы. Глубина ям обычно составляет метр, на сыпучих грунтах – примерно полтора метра. Сначала в ямы ставят железные трубы и забивают их молотком.

Далее, чтобы забор из профнастила с кирпичными столбами своими руками держался крепко, надо правильно смешать раствор:

• 1 мера цемента;
• 3 меры песка;
• 6 мер не очень мелкого щебня;
• 1 неполная мера воды;
• немного жидкого мыла.

Целесообразно использовать бетономешалку, так как вручную размешивать раствор долго и утомительно. Готовым раствором заливают ямы и оставляют застывать. Зачастую при кладке опор по периметру забора устраивают ленточный фундамент, потом по нему выкладывают кирпичом несколько рядов. Такой забор прочнее и солиднее, да и смотрится лучше. Поэтому после подготовки ям между ними вырывают траншею: примерно полметра вглубь и 20-40 см шириной. Теперь нужно сделать опалубку из щитов, которая должна возвышаться над грунтом минимум на 10 сантиметров. В траншею опалубка погружается неглубоко: только чтобы не вытек раствор. Фиксируют щиты с помощью боковых колышков и саморезов.

Готовая опалубка

Дно траншеи хорошо засыпают щебнем, немного заливают бетоном и армируют железными прутами, сеткой, отрезками арматуры. Потом заливают оставшийся бетон и оставляют выстаиваться. В первые дни фундамент рекомендуется накрывать плёнкой и часто смачивать водой, тогда высыхание бетона будет более качественным и равномерным. Выстаиваться он должен около месяца – тогда устройство забора из профлиста с кирпичными столбами сделает ограждение долговечным.

1. 3. Кладка столбов. Кирпичная кладка требует определённого мастерства, и без опыта сделать аккуратный столб бывает проблематично. Всё же при желании можно сделать неплохие опоры, а чтобы возможные недостатки не выделялись, стоит начинать кладку с самой дальней опоры от входа.

Для столбов понадобятся:

• обычный или декоративный кирпич;
• песок;
• цемент М500;
• вода;
• металлическая сетка;
• арматура;
• закладные для поперечин;
• уровень;
• молоток и кельма.

Самый простой забор из профлиста с кирпичными столбами строится нешироко, опоры выкладывают в 1,5 кирпича. Каждые три ряда необходимо проверять уровнем, излишки раствора убирают кельмой сразу же, не допуская засыхания. В 20 см от фундамента нужно сделать закладную для забора. Один из кирпичей кладут плашмя и пропиливают болгаркой поперёк, но только до половины толщины. Этот кирпич укладывают со стороны крепления секции пропилом вверх. Металлическую пластину вставляют в зазор так, чтобы один конец выглядывал снаружи на 10-15см, а другой касался металлической трубы внутри столба. В следующем ряду один кирпич пропиливают так же и укладывают пропилом вниз, накрывая закладную.

Монтаж закладной

Верхняя закладная располагается на 20 см ниже верха опоры. При кладке нельзя забывать об армировании: заборы из профнастила с кирпичными столбами весят немало, поэтому для надёжности в раствор укладывают куски арматуры, сетку или проволоку через три ряда. По мере увеличения опоры внутреннюю полость также заливают бетоном и утрамбовывают. Оставлять столб полым внутри не рекомендуется – это приводит к разрушению. Уложив последний ряд, остатки раствора убирают с поверхности опоры и делают расшивку. Для этого существует специальное приспособление, которое делает швы кладки более ровными и аккуратными.

Верх столба нужно обязательно накрыть; чаще всего опоры накрывают специальными колпаками под цвет профнастила, но если колпаков нет, можно вырезать их из железа и покрасить. Такие колпаки защищают опоры от вымывания и разрушения бетона, продлевая их службу.

Как сделать распашные ворота и калитку: ответы на самые частые вопросы

Ворота ДядяВован понравились пользователям портала. Они задали мастеру вопросы.

Подскажите, пожалуйста, какой размер у профильной трубы?

Я купил такую трубу:

• Сечением 60х40х2 мм — 24 м;
• Сечением 40х20х2 мм — 18 м;
• Сечением 40х20х1,5 мм — 24 м.

А какая высота столбов и забора?

Воротные столбы примерно 2 метра. Забор потом сделаю из сварной сетки. Высота забора будет 1.8 м.

А как вы армировали фундамент и сколько ушло цемента?

Армирование фундамента – 2 ряда по 5 прутов + 5 шт. поперечных рамок. Вместе с кладкой столбов ушло 15 мешков цемента по 25 кг. Арматура «десятка». На фундамент ушло 72 м и 24 м на столбы.

Самодельные распашные ворота и калитка на кирпичных столбах

ДядяВованПользователь FORUMHUSE

Я решил огородить участок. Начал со строительства распашных ворот и калитки. Ворота хочу автоматизировать. Долго думал, как и что делать. Придумал — залью ленту. Поставлю на неё три кирпичных столба. Ворота и калитку сварю из профильной трубы. Потом зашью их доской.

Итоговый вариант распашных ворот с калиткой.

Основа ворот — фундамент — бетонная малозаглубленная лента, предложенная пользователем портала Groundworkturf.

Надёжный монолитный фундамент для забора из кирпича, камня при высоком уровне грунтовых вод.

Такой фундамент не выпрет силами морозного пучения.

Пошагово расскажем, как сделать такие ворота:

1. Разметьте и выкопайте траншею под ленточный фундамент.

Ширина и глубина ленты — 60 см. Ширина траншеи – 1.5 м.

1. Уложите на дно траншеи геотекстиль с нахлестом на стенки. В «корыто» насыпьте щебень. Утрамбуйте щебень послойно. Общая толщина «подушки» около 30 см.

Щебень лучше расклинить, например, вбив во фракцию 20-40, фракцию 5-20.

1. Установите опалубку и свяжите арматурный каркас.

1. Заложите в «ленту» электропроводку для приводов распашных ворот.

Провод проложен в ПНД трубе диаметром 25 мм и металлопластиковой трубе диаметром 16 мм.

1. Свяжите арматуру для армирования столбов.

1. Залейте ленточный фундамент под ворота и калитку.

1. Купите петли для ворот.

1. Из уголков и арматуры сварите закладные для приваривания петель к столбам.

Под столбы пошла «10-я» арматура в четыре прута.

1. Сложите столбы из кирпича.

Пользователь занимался кладкой первый раз в жизни. «Кирпичи», сделанные из пескоцемента, ДядяВован укладывал на квадрат «десятку». Длина прутка – 45 см.

Получились аккуратные швы.

1. Поставьте закладные под петли ворот и калитки.

1. Залейте изнутри столбы пескобетоном и выведите провода.

Столбы готовы.

Теперь сварите ворота и калитку. Чтобы получить ровные ворота без перекосов, сначала сварите сплошную конструкцию, а затем болгаркой разрежьте её на две отдельные створки.

1. Загрунтуйте и покрасьте створки ворот и калитку.

1. Навесьте створку калитки.

1. Изготовьте и забетонируйте два упора для створок в открытом положении ворот.

В будущем ДядяВован приварит к столбикам датчики безопасности.

Не забываем вывести провода.

Совет от FORUMHUSE — тем, кто планирует установить приводы для распашных ворот, сразу сделайте под них закладные (со стороны двора). Иначе потом придётся крепить металлические пластины к кирпичу, и он со временем треснет из-за циклических нагрузок.

1. Врежьте в калитку замок.

ДядяВован

Совет: начните с врезки замка в профильную трубу. Это проще, чем возиться с готовой калиткой. И ещё я промахнулся с местом врезки замка. В итоге ручка упиралась в притвор, и калитка не закрывалась. Минут 30 думал, что делать. Срезать уже готовый покрашенный притвор и варить новый, либо в этом сделать паз по ручку и замок. Решил сделать паз. Вырезал часть трубы и заварил место металлической полосой. Подшлифовал, загрунтовал, покрасил. Результат мне понравился.

1. Обшейте ворота и калитку доской.

Заранее просверлите в досках отверстия под саморезы и покройте древесину пропиткой в два слоя.

Чтобы вода не застаивалась на торцах дощечек, запилите их с небольшим скосом. Сверху и снизу, скос наружу.

1. Изготовьте засов на ворота.

Полностью готовая въездная группа с колпаками, установленными на столбах.

Типы ворот

Различают несколько способов открытия створок. Для частных домов в большинстве случаев выбирают распашные и откатные конструкции.

Каждый из механизмов открытия по своему удобен в эксплуатации, надежен, долговечен. Поэтому выбор зачастую зависит от того, какой вид имеет рельеф местности, насколько большой дом и прилегающий участок.

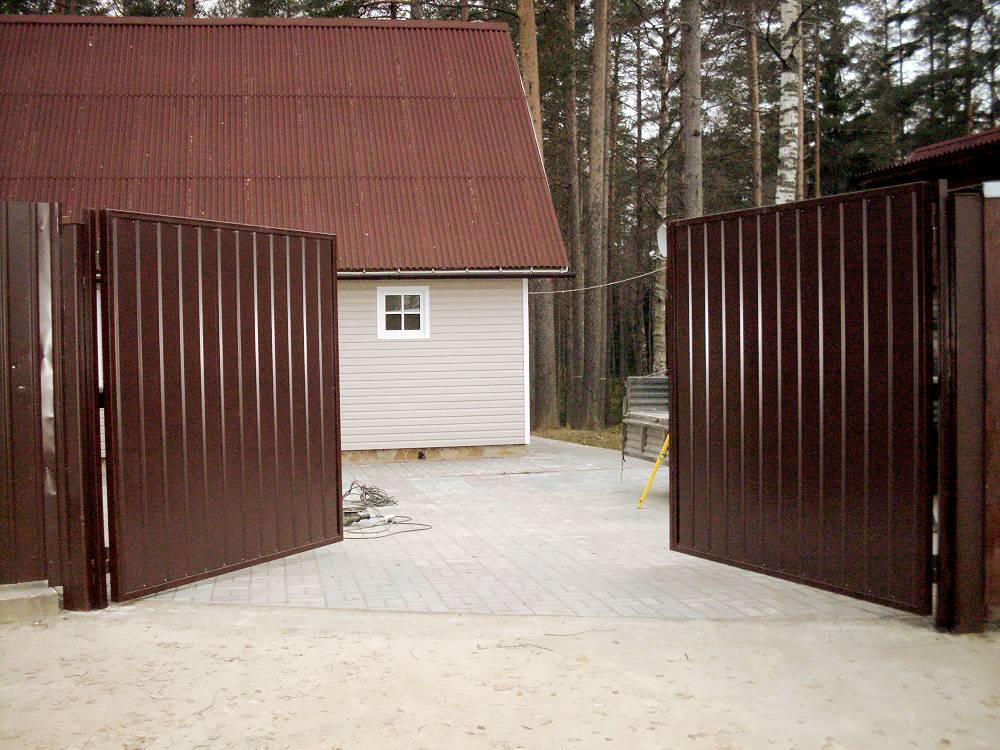

Распашные (навесные)

Навесной механизм широко используется при классическом способе установки ворот. Основа конструкции достаточно простая. Это две вертикальные опоры, оснащенные петлями, на которые фиксируют створки. Ворота изготавливают из металлических профилей или труб, соединенных с помощью сварки в виде рам. Они, в свою очередь, обшиваются деревом, профнастилом либо другими материалами. Лучше всего использовать более легкие обшивочные материалы, чтобы снизить нагрузку на опоры и крепежи. Для исправной работы ворот понадобится много свободного пространства, поэтому месторасположение требуется продумать заранее.

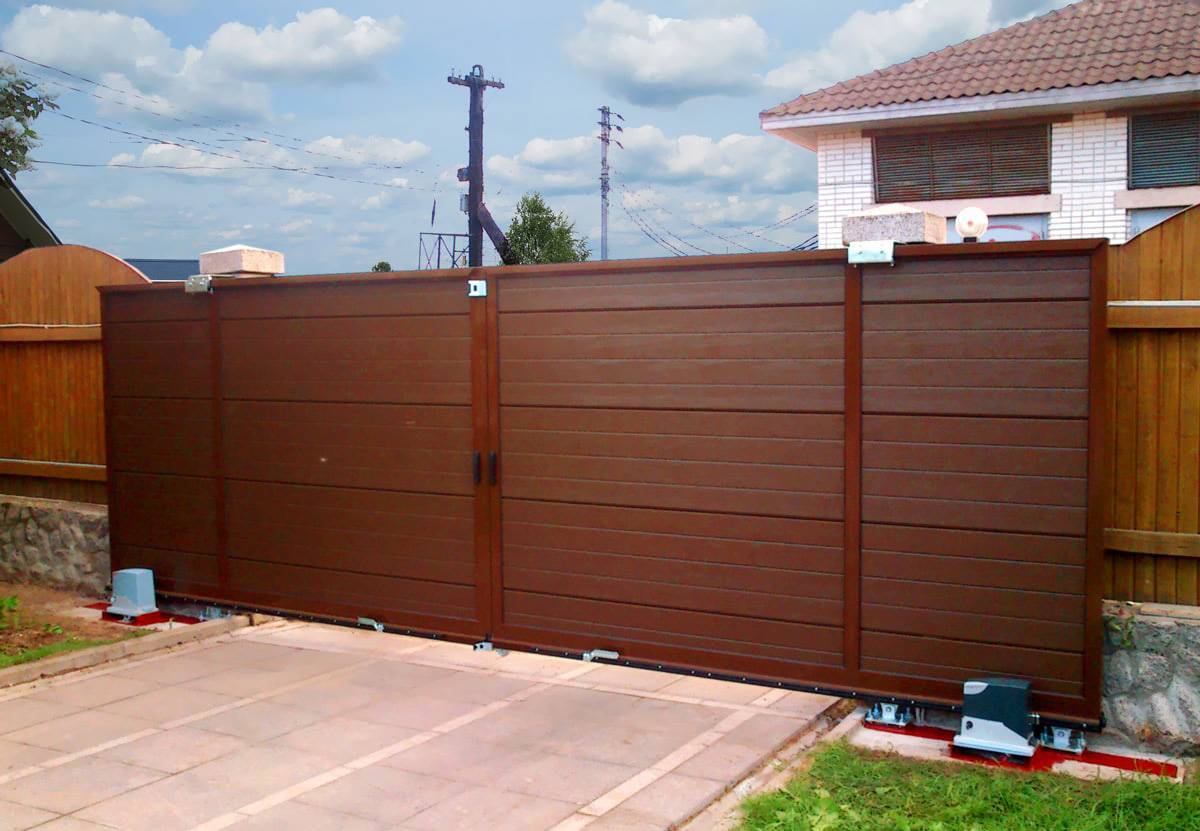

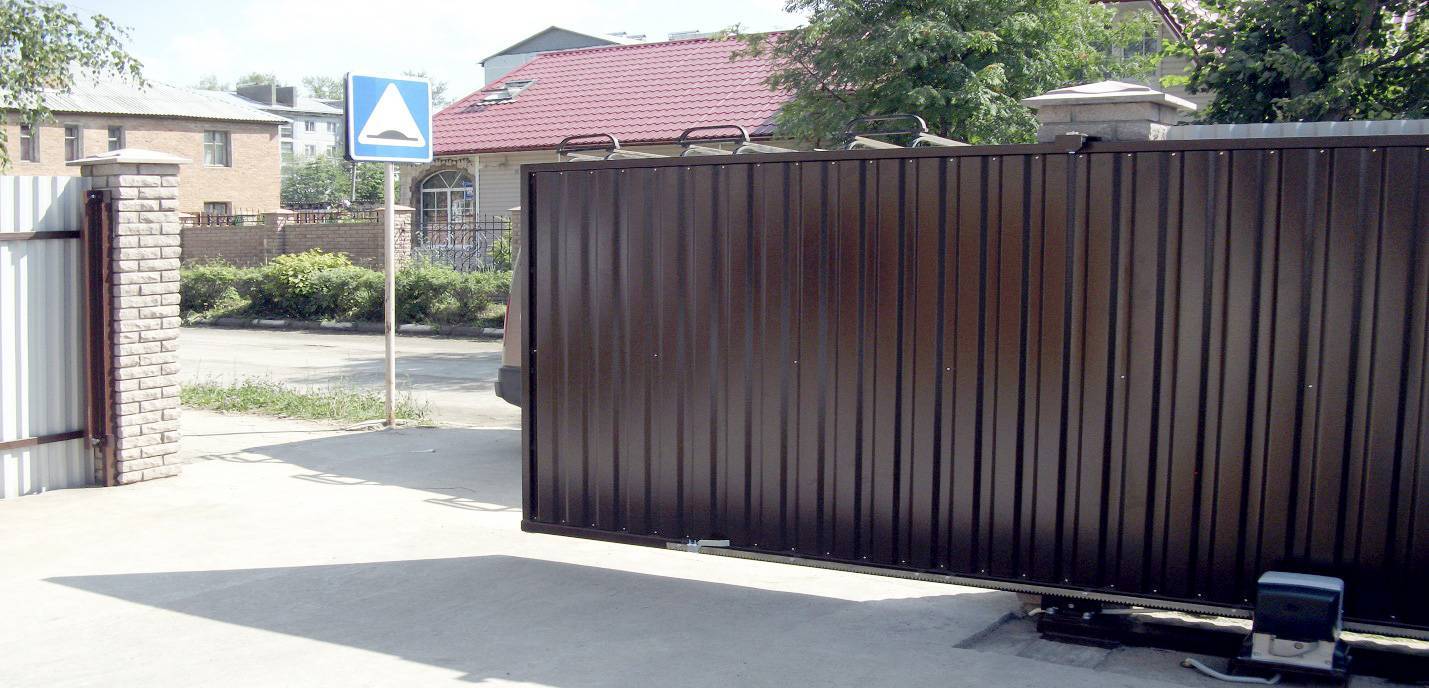

Откатные

Довольно распространенные механизмы, работающие за счет передвижения створок на роликах по встроенным вдоль забора рельсам. Крепление откатных ворот к кирпичным столбам лучше предоставить специалистам, хотя при должной подготовке можно справиться своими силами. Конструкция сложная, но при этом функциональная. Единственное, что следует учитывать сразу, рельсы размещаются вдоль забора на всю длину створок и требуют периодической очистки от попадающего мусора. Полотно представляет собой металлический каркас, обшитый выбранным материалом. Чаще всего используется профильный лист.

Второй способ установки закладных для ворот

Стальной прут, пластина или арматура – закладные элементы, забиваемые сквозь отверстие в кирпиче, которое можно сделать сверлом, болгаркой или перфоратором. Однако существует несколько различных технологий. При сверлении нельзя направлять сверло или болгарку в горизонтальном положении так, чтобы получаемое отверстие было расположено перпендикулярно центральной оси в кирпичном столбе.

Сверление нужно делать таким образом, чтобы оно входило в кладку под углом 45 градусов сверху вниз. При этом сверлят не в край или середину кирпича, а только поставив сверло, перфоратор или болгарку в шов между кирпичами. В этом случае меньше возможности, что кирпич расколется или от него отломается кусок, а придать камню первоначальный вид очень трудно, особенно самостоятельно. К тому же штырь или пластина, выходящий из шва, смотрится аккуратнее.

Затем их сваривают с забитыми закладными, на которые уже навешиваются и крепятся створки ворот. Такой способ приварки к кирпичным опорам подходит для любых металлических конструкций: козырька, ворот, калитки. Сделать такое крепление для закладных, чтобы оно было прочно и надежно несложно, если соблюдать все правила и придерживаться технологии при установке ворот на закладные в кирпичных столбах.

Калитка – обязательный элемент любого ограждения. Через нее можно попасть на территорию или занести необходимые вещи. Она крепится к опорам, которые способны стать важным элементом дизайна ограждения в целом. Для отделки опор могут использоваться различные материалы. Особой популярностью при этом пользуются опоры, декорированные кирпичом. Такие опоры не только прекрасно выполняют возложенную функцию, но и делают установленное ограждение более презентабельным. Главное, все сделать очень аккуратно.

Особенности опор кирпичных столбов

В качестве опорного элемента может использоваться труба различного назначения, начиная с обычной круглой и заканчивая квадратной профильной. Чтобы снизить стоимость монтажных работ, опоры можно изготавливать не из нового проката, а из труб б/у. Желательно выбрать опоры с наибольшей толщиной стенки. Это позволит увеличить срок службы устанавливаемых опор с минимальными финансовыми вложениями.

Прокат внутри опоры

Чтобы полотно была надежно прикреплена к опоре из кирпича, требуется соблюсти три условия:

• Опора должна находиться на достаточной глубине в земле, чтобы исключить ее вырывание под приложенной нагрузкой;
• Петли створки должны быть приварены к опоре также достаточно прочно. Сделать это можно только в случае соблюдения технологии сварки;
• Кирпич должен быть уложен с соблюдением технологических требований.

Если отказаться от арматуры или заливки опоры бетоном, то установленная калитка упадет сразу после окончания монтажных работ или после первого сильного порыва ветра. Именно поэтому все опоры должны устанавливаться по определенной технологии, близкой по своей сути к технологии заливки бетона.

Иногда петли приваривают не к опоре, а к стержням, забитым между кирпичом. Такой вариант возможен, если полотно весит сравнительно немного. Его нагрузка на опоры в этом случае будет минимальной. При этом стержни должны быть забиты правильно, чтобы исключить опрокидывание калитки после захлопывания створки или под действием сильного порыва ветра.

Выводы

Сделать красивый забор, откатные или распашные ворота может каждый, кто дружит с инструментом. Практика показывает, что это выгоднее, чем нанимать строителей или платить «фирме». Не забываем о существенном плюсе — «наёмники» гонят метраж на скорость, а вам нужно качество.

• Строительство забора из профлиста: расчеты нагрузок и особенности монтажа. Алгоритм выбора материалов и расчёт ветровой нагрузки действующей на забор из профлиста.
• Забор из необрезной доски своими руками. Технология и этапы самостоятельного строительства красивого деревянного ограждения участка.
• Бюджетные откатные ворота своими руками. Опыт изготовления и чертежи дешёвых и простых откатных ворот.

В видео – Забор из габионов – нестандартное решение для современного дома.

После того, как будет закончено устройство забора, остаётся только осуществить крепление ворот к кирпичным столбам. И здесь многие задаются вопросом: как сделать это грамотно. Впрочем, перед этим нужно определиться с тем, как устроены столбы. Если речь идёт об обычных опорах из кирпича, то прикрепить к ним ворота невозможно. Если вы не знали об этом раньше, то остаётся только посочувствовать. Столбики для въездной группы должны иметь определённую конструкцию. Только в этом случае может быть осуществлена её установка.

Пример ворот, прикреплённых к столбам из кирпича

Правильные столбы для ворот обязательно должны включать в себя толстую металлическую трубу или швеллер, который подбирается по размеру и бетонируется в землю так, чтобы и без кирпичной кладки его можно было использовать в качестве опоры. Кирпичная кладка – по сути всего лишь декоративное оформление, которое практически не придаёт прочности столбику.

В идеале это выглядит так:

• 1. На глубину примерно 2-х метров бетонируется труба, диаметр которой больше 108 мм, а толщина стенок не менее 3-х мм. В её основание укладывается металлический лист или плоский камень, который защитит трубу от ухода в грунт.
• 2. На столбах выводятся закладные, на которых будут располагаться петли.

Если ворота будут очень тяжёлыми, рекомендуется делать по три закладные на каждой опоре.

3. Труба облицовывается кирпичом.

Порядок выполнения монтажных работ
