Калькулятор лестницы онлайн с поворотом 180 градусов: 5 показателей для самостоятельного расчета

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Расчет количества ступеней

Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

• N – количество ступеней;
• H1 – высота пролета;
• H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

• ось поворота делит среднюю ступень пополам;
• ступени пропорционально откладываются в обе стороны от оси поворота.

Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

• «Компас» – для работы в ней не надо иметь особых навыков;
• SolidWorks – программа для создания инженерных строений;
• Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Расчет лестницы с поворотом на 90 градусов

Деревянная лестница с поворотом на 90 градусов

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:

ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Программы для расчета лестниц

Разработаны специализированные программы для расчета элементов лестницы. Их без труда можно найти в сети интернет, разобраться в расчетах может даже малоопытный пользователь. При их помощи создается зрительная модель будущей конструкции.

Можно посоветовать следующие программы для расчета лестницы:

«Concultec Stairon»	Это наиболее известная программа для расчета конструкций. При ее помощи можно выбрать материалы для производства индивидуальных элементов. Понятная структура, понятное руководство, визуализация, редактура и корректировка компонентов в ходе расчета.
«Stair Designer»	Программа улучшена 2Dи 3Dвизуализацией. При ее помощи можно проектировать не только важные элементы, но и балясины, верхушки лестницы, косоуры.Можно выполнить онлайн-проектирование лестницы разной сложности.Установлены контрольные опции, которые подскажут, какие из показателей выходят из зоны комфорта.Программа имеет единственный минус – нет адаптации к русскому языку, только британский и немецкий.
«Compass Staircase»	В библиотеке программы существует огромное количество конструкционных компонентов. Программа предлагает решение самых непростых задач. Интерфейс можно русифицировать. Существует возможность вывода на печать расчетов и конструкций.

Программные продукты без труда скачиваются и монтируются на компьютер. В виде замены воспользуйтесь онлайн-калькулятором расчета лестницы в сети интернет. К примеру, на ресурсе www.lesenka.com при самых небольших заданных параметрах можно в течение не большого времени получить расчет важных элементов.

Аналогичным образом, довольно непростые расчеты становятся интересной игрой в конструктор, результат которой можно менять при вводе новых данных.

Параметры ввода данных в программу

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.

Порядок расчета

• Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
• Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
• Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
• Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
• Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
• Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
• Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
• Шаг 8. Подступенки (опционально) – возможность использования подступенков.
• Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
• Шаг 10. Опорные балки жесткости – толщина, ширина.
• Шаг 11. Параметры опорного столба – сторона сечения.
• Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
• Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
• Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».

Рекомендации

Создание лестницы своими руками позволяет значительно сэкономить бюджет, однако начинающие мастера не всегда осознают, что это достаточно долгий и сложный процесс с большим количеством нюансов, ознакомиться с которыми сразу практически невозможно. Поэтому, для того чтобы выполнить грамотный расчет конструкции и обеспечить наиболее комфортные условия при перемещении, необходимо воспользоваться приведенными ниже значениями при заполнении полей калькулятора. Они основаны на популярной «формуле удобства» французского инженера Франсуа Блонделя и проверены практике не одним поколением строителей. С остальными параметрами можно ознакомиться на странице «Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

• h – высота ступени;
• s – ширина проступи;
• 60/65 см – средняя длина шага человека.

Также отметим, что для изготовления безопасной и надежной лестницы необходимо руководствоваться строительными требованиями и нормативами, которые описывают допустимые эксплуатационные нагрузки, габариты, характеристики материалов и прочее. Наш калькулятор не учитывает эти ограничения, но и не позволяет создать гарантированно нестабильную конструкцию – расчет остановится и появится окно с ошибкой. Тем не менее, во избежания возможных негативных ситуаций, мы рекомендуем ознакомиться с положениями следующих документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

Ознакомьтесь с нашими статьями – установка деревянной лестницы и оптимальный угол наклона лестницы. Мы уверены, что вам будет полезна эта информация, в том числе при расчете на калькуляторе забежной лестницы на 90°.

Определение основных технических параметров для онлайн-расчета лестницы

Строительство лестницы – это не полет фантазии дизайнера

Разработаны определенные стандарты оптимальных соотношений, допустимая нагрузка, соблюдение которых важно в первую очередь для безопасности и комфортного передвижения окружающих.Разрешаются небольшие отклонения в рамках допустимых пределов, иначе конструкция станет просто опасна для людей

Перед тем, как рассчитать лестницу на второй этаж, необходимо определить основные параметры:

• высота подъема (подступеньки);
• ширина проступи (ступеньки);
• уклон лестницы.

Параметр	Стандартная величина	Допустимая величина
Высота подъема, мм	150÷180	120÷200
Глубина ступеньки, мм	280÷320	235÷355
Угол наклона лестничного марша, град.	30÷45	24÷60

Угол уклона более 45° принято считать крутым, такая конструкция подойдет не для каждой семьи или не для ежедневного пользования. Однако, если планировка или площадь дома не позволяет установку другой конструкции, нужно продумать надежные перила для облегчения ходьбы по лестнице.

Кроме основных параметров, на конструкцию лестницы также влияют:

• длина лестничного марша;
• размеры лестничного проема;
• расстояние между отметками чистого пола 1 и 2 этажа;
• количество ступеней. Нормативными документами определено от 3 до 18 единиц.

Отклонение от стандартных или допустимых параметров вызовет в лучшем случае дискомфорт при перемещении. В худшем – может спровоцировать ряд заболеваний.

Основные параметры конструкций

Требования к безопасности

Лестница должна быть безопасной в эксплуатации. Для этого необходимо при изготовлении следовать нормам ГОСТ и СНИП. Для комфорта специалисты определили стандарты, учитывать которые обязательно:

• Ширина лестничной системы — не менее 80 сантиметров.
• Высота перил – минимум 90 сантиметров. Они должны выдерживать вес – примерно 100 килограммов.
• Прочность ступеней – от 200 килограммов.
• Протяженность одного марша – не более 18 ступеней. В идеале – пролет, состоящий из 15 выступов.

Отдельные требования касаются ступеней:

• Оптимальный размер приступи – 25 сантиметров.
• Высота подступенка – не более 20 сантиметров.

Важно, чтобы маршевая лестница с площадкой удовлетворяла требованиям. В противном случае подниматься/спускаться по ней будет некомфортно и даже опасно для здоровья. Конструкции от «компании» изготавливаются в соответствии с принятыми стандартами

Приобретая модель, можете быть уверены в качестве исполнения и комфортном применении

Конструкции от «компании» изготавливаются в соответствии с принятыми стандартами. Приобретая модель, можете быть уверены в качестве исполнения и комфортном применении.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот

Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели

Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой. Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип

Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип

Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку»

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время

Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены

Это важно помнить, если владельцы собираются изготавливать модель из ценных пород

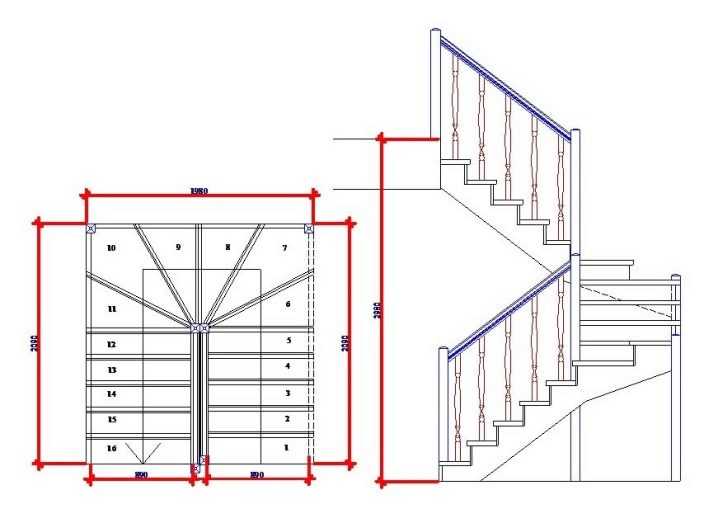

Расчет лестницы на 180 градусов с площадкой

Расчет лестницы своими руками, бесплатный расчет лестницы

Популярная формула французского архитектора Франсуа Блонделя чаще всего используется именно при расчетах удобства ступеней лестницы, она основана на средней длине взрослого человеческого шага в 63 см.

s – величина среднего шага a – ширина проступи h – высота подъема ступени (подступенка) С помощью этих, довольно простых формул вычисляется удобство и безопасность лестниц. Стоит учитывать, что ширина проступи (величина a) должна быть в пределах 25 – 30 см. А высота ступени (величина h) лежать в пределах 15 – 20 см. Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной. Программа расчета лестниц с ровной площадкой выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша забежная лестница удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и довести их до идеальных. Пробуйте менять количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с площадкой

Обратите внимание, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами

Расчет косоура лестницы, расчет тетивы

Калькулятор рассчитает все необходимые параметры лестницы с косуорами и лестницы на тетивах, рассчитает угол наклона и длину верхней и нижней тетивы. Профессионалы рекомендуют делать количество ступеней поворотной лестницы на 180 градусов не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте Г-образную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж лестницы с площадкой

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с площадкой. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если эти рекомендации понадобятся, относительно заданных вами значений. Программа расчета лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с промежуточной площадкой на ваш компьютер.

Расчеты параметров лестницы

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестницаY — высота от уровня пола первого этажа до уровня пола второго этажаE — ширина лестницыF — выступ ступенейZ — толщина ступеней

C — количество всех ступенейP — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц. Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов. Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета показывать рядом с формой раскрывать окно расчета

Автор проекта: Дмитрий Житов Facebook Vkontakte Приглашаю вас в друзья.

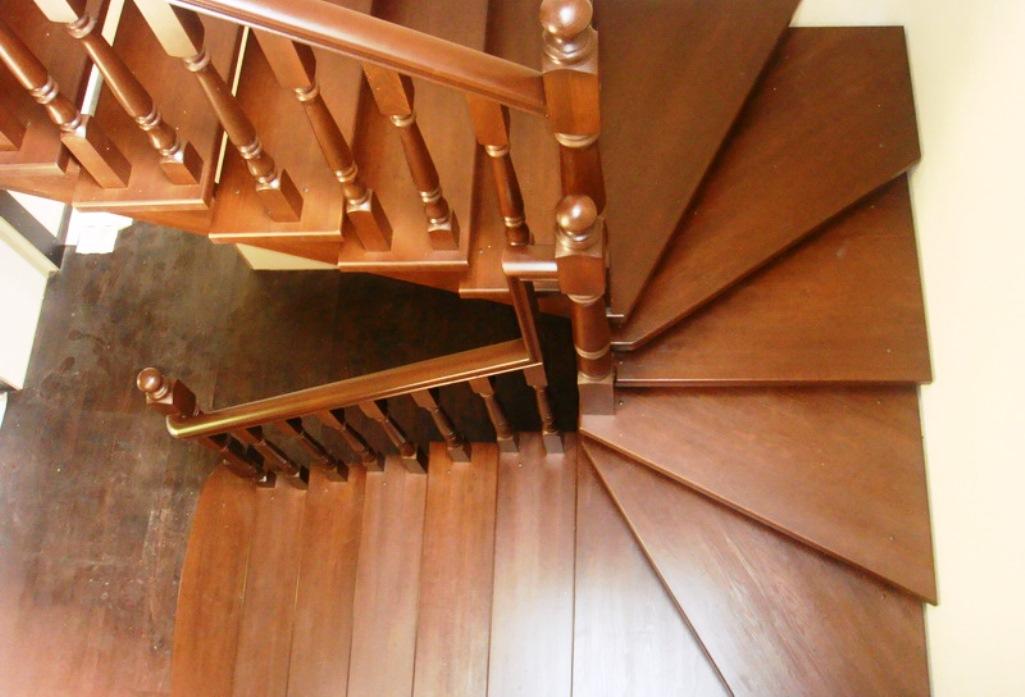

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными

Больше — ступени будут слишком узкими и поэтому неудобными

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы

Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Методика пропорций

Отдельно выделяют способ расчета пропорциями, основанный на том, что пространство на поворотной зоне должно быть равномерно распределено.

Так как данные модели отличаются различными параметрами ширины по длине, потребуется выбрать в качестве ориентира центральную линию, а ширина проступи формируется по соотношению с текущими нормативами.

Для расчетной схемы берется горизонтальная проекция будущей постройки, сквозь маршевый изгиб которой проводят прямую. По верху и низу отрезка размечаются границы последней прямой ступени, а потом ставится отметка начала поворота.

Этот метод помогает выделить границы каждой ступени, которые должны получаться массивнее основных элементов.

Инженерный софт для расчета лестниц

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

Они одинаково хорошо делают расчет металлической лестницы, чертеж деревянных лестниц и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

• вывод полученного чертежа на печать;
• подбор материала, из которого будет выполнен подъем на второй этаж;
• расчет стоимости материалов;
• огромная база шаблонов и вспомогательных элементов.

С помощью онлайн-программы для расчета параметров лестниц можно получить значения для всех основных их видов.

Самой простой моделью будет прямая лестница на косоурах. Для ее расчета нужно указать следующие параметры:

• высоту (расстояние от пола до потолка) – х;
• ширину проема (длину проекции всей конструкции на поверхность пола) – y;
• толщину ступенек – z;
• выступ степеней, если предусмотрен – f;
• минимальную ширину косоура – h;
• расположение первой ступени относительно уровня пола второго этажа – Sp;
• направление подъема (левостороннее или правостороннее);
• примерное количество ступеней.

Введя все необходимые данные, можно получить расчет таких значений, как ширина и высота ступеней, их глубина, угол наклона конструкции, длину косоуров или тетивы. Программа покажет, какие показатели вписываются в стандарты, а какие выходят за пределы, и насколько удобной получится в итоге лестница, укажет, какие изменения нужно внести. Аналогично можно узнать параметры прямой лестницы на тетивах.

Существуют определенные виды лестниц, которые можно рассчитать

Программа расчета лестниц поможет сделать расчет двух- и трехмаршевых конструкций с пролетами и поворотными ступенями. Такие подъемы с забежными ступенями или переходными площадками могут выполняться с поворотом на 90 или 180 градусов.

Для лестниц с несколькими маршами нужно определить высоту каждого из них. Она может быть одинаковой для всех лестничных пролетов или отличаться. Рассчитав параметры ступеней, обязательно продумать устройство переходной площадки. Значение ширины и длины такой площадки должно быть равно ширине марша, не менее 80 см. Длина переходного элемента может быть равна ширине при повороте на 90 градусов, а может быть в несколько раз больше, когда проектируется разворот на 180 градусов.

При расчете параметров ступенек винтовых лестниц нужно учитывать, что для удобного перемещения их высота должна быть меньше, чем при проектировании маршевых конструкций.

Зачем нужен расчет лестницы

Несмотря на то, где находится строение, в частном доме или офисе, от его безопасности зависит здоровье человека. Ведь если конструкция получится сильно широкой или крутой, то человек может подскользнуться, а при недостаточной высоте ступенек – зацепиться обувью и упасть.

Чтобы потерять меньше денег — нужно правильно всё рассчитать

В настоящее время во избежание таких ситуаций разработано множество различных калькуляторов и компьютерных программ для выполнения расчетов. Однако, при вычислениях основных параметров строения необходимо учитывать государственные нормы и стандарты.

Калькулятор расчета лестниц с поворотом в 90 градусов

Прежде чем строить лестницу или любой другой объект нужно провести составление плана, оценить стоимость, чтобы подготовить необходимый бюджет и грамотно провести расчеты. Обязательно должен присутствовать наглядный чертеж, по которому будет вестись строительство. Естественно намного проще выбрать уже готовые наборы лестниц и построить их или же просто воспользоваться услугами специалистов. Однако это стоит дорого и не всегда может гарантировать осуществление нужных действий грамотно и качественно.

Используя онлайн-калькулятор, вы с легкостью сможете определить нужное количество материалов, а также спрогнозировать точный размер лестничной конструкции

Такие приложения есть в сети интернета, и именно они стали самыми оптимальными помощниками, как начинающим, так и опытным строителям. Программ существует огромное множество, причем каждая имеет свои отличия по конфигурации, способу внесения данных и даже по выдаваемым результатам.

Если быть точнее, то посредством онлайн-калькулятора можно:

• Определить нужное количество строительных и отделочных материалов;
• Получить точный размер будущей лестницы;
• Сделать точный чертеж каждой детали лестницы.

Независимо от выбора конструкции и материала, из которой она будет сооружена, калькулятор является оптимальным вариантом для проведения необходимых расчетов.
