Все нюансы изготовления калитки из профнастила своими руками

Инструкция по монтажу и изготовлению калитки

Чтобы весь рабочий процесс проходил согласно правилам, технологии и без заминок, вам необходимо следовать небольшой пошаговой инструкции, которая поможет проделать работать очень быстро и на должном уровне качества.

Создавая более габаритную калитку, учитывайте, что увеличение массы створки может повлечь за собой износ замков и петель полотна.

Итак, весь процесс будет проходить по такому плану:

  1. Подготовительный этап.
  2. Установка всех опор для калитки из профнастила.
  3. Создание и закрепление каркаса на столбах.
  4. Установка замка и ручек своими руками.
  5. Обшивка конструкции листом из металлопрофиля своими руками.

Давайте скорей перейдём к работе и получим долгожданное изделие из металлопрофиля согласно нашей нарисованной схеме. Начинаем с подготовки территории, так как материал и инструменты мы уже подготовили на прошлом этапе.

Подготовительный этап

Чтобы работа проходила гладко, удалите все кустарники, пни, очистите площадку от мусора и прочего ненужного хлама. Вся рабочая площадка должна быть пустая, там должны быть только материалы, инструменты и лично вы.

После того как вы зачистите участок своими руками, начинайте разметку точек, где будут установлены столбы и выкопайте под них ямы глубиной один метр, если калитка не выше чем 1.7 метра. Для больших конструкций яму следует подготавливать немного глубже.

Обустройство фундамента и опор

При монтаже столбов, чаще проверяйте уровень во избежании перекоса

Подготовив участок и отверстия под столбы, можно приступать к их установке. Для этого нам потребуются круглые трубы, диаметром примерно сто-сто пятьдесят миллиметров, с толщиной стенки не меньше чем пять миллиметров.

Столбы устанавливаются на самое дно, которое следует усыпать щебнем и утрамбовать. После того как вы выставили опоры точно по уровню, их можно заливать бетоном и оставить до полного высыхания на двое-трое суток.

Лучше не спешить и оставить на больший период, так бетон успеет лучше окрепнуть и не деформируется в процессе строительства.

Сборка каркаса

Собирать каркас мы будем в следующей последовательности:

  1. Измерение и отрезка труб своими руками, соответственно нарисованной схеме.
  2. Затем трубы для калитки из профнастила выкладываются на ровной поверхности и свариваются в форме прямоугольника.
  3. Для усиления, приваривается диагональная перемычка.
  4. Следуя точным размерам, на одну сторону привариваем верхнюю часть завес, которая будет одеваться на штырь, приваренный к опорам.
  5. Окрашиваем каркас понравившейся вам краской по металлу и оставляем высыхать, обычно краска по металлу полностью высыхает за несколько часов.

Установка замков

Установка замков происходит довольно легко и быстро. В зависимости от того какой у вас замок, может потребоваться установка дополнительного элемента – пластины, которая послужит для него опорой. В противоположной от завес боковой трубе, сверлим отверстия для стержней нашего замка, тоже делаем и в столбе.

Замок легко разметить если намазав зубной пастой или помадой. Закройте и откройте — и на столбе появится отпечаток места, где находиться паз.

Замок укладываем на пластику и прикручиваем либо привариваем. Если замок идёт без ручек, тогда они прикручиваются отдельно к боковой трубе. Для этого также сверлим сквозное отверстие и устанавливаем нашу ручку.

Навешививание полотна

После того как все элементы закреплены на каркасе, его можно устанавливать на своё законное место. Лучшим методом правильно и ровно установить калитку, является её монтаж прямо возле столбов.

Чтобы повысить прочность конструкции, необходимо сделать диагональные перемычки от верхнего угла притвора в нижнему углу навешиваемой стойки

Для этого калитка в заборе из профнастила с полным комплектом завес устанавливается в закрытом положении и с помощью сварки, нижняя часть завес со стержнем приваривается к опорному столбу. Таким образом, установка своими руками получается максимально быстрой, и калитка будет иметь практически идеальный ход.

Завершающий этап работ

Итак, вот вся конструкция установлена и уже функционирует, осталось только нацепить поверх лист металлопрофиля и калитка из профнастила будет полностью готовой.

Делается это очень просто. Достаточно приложить лист, проверить его уровнем и наживить на два верхних самореза по углам. После этого можно вкрутить все остальные по всему периметру металлопрофиля с шагом тридцать-сорок сантиметров. На этом калитка из профлиста сделанная своими руками полностью готова и может эксплуатироваться.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

  1. Используя одну створку: одностворчатый вариант металлических ворот.
  2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Пошаговая инструкция по изготовлению калитки из профнастила

В этой инструкции представлен способ сварки каркаса калитки прямо на опорных столбах.

1. Изначально следует разметить место под будущую калитку, оставляя проём необходимой ширины в заборе между двумя столбами, к которым впоследствии потребуется приварить трубы – основу каркаса будущей калитки. Благодаря такой схеме, будущая калитка идеально подойдёт по размерам. В этом случае, проблемы, возникающие, когда конструкция изготавливается в другом месте, будут исключены.

2. Вопрос, как сделать калитку, решается просто. Ее каркас изготавливается из таких же квадратных труб, как и каркас забора. Для избежания деформации каркаса калитки, трубы привариваются к столбам забора.

3. После этого, к вертикальной стойке рамки калитки приваривается верхняя часть петель.

Для обеспечения жёсткости конструкции посредине рамки нужно приварить поперечину из той же квадратной трубы. Горизонтальность поперечной перемычки следует проверить при помощи уровня.

4. На следующем этапе, каркас распашной калитки из профлиста следует срезать в местах крепления труб к столбам. Необходимо обрезать все лишние куски труб, тщательно проваривая все места соединений, а сварочные стыки зачистить при помощи шлифовального круга.

5. При помощи “болгарки” нужно зачистить места установки нижних частей навесных петель на столбах забора. Сначала следует приварить нижнюю часть верхней петли, после чего можно навесить каркас калитки и по месту приварить нижнюю часть второй петли.

6. Изготовление калитки из металлопрофиля требует проверки правильности её открывания: если всё выполнено правильно – она свободно открывается.

7. Необходимо снять калитку и приварить петли на столбах забора со всех сторон с зачисткой сварочных швов. При сварке петель нужно обеспечивать защиту листов профнастила от попадания искр и окалины от сварочной дуги.

8. При помощи “болгарки” требуется вырезать место под установку врезного замка, предварительно разметив все размеры на стойке калитки согласно чертежам.

9. На фото видно, как, установив каркас калитки на петли, можно разметить место под установку ответной планки замка на столбе забора. Потребуется укрепить ответную планку на стойку забора, используя дрель-шуруповёрт. Далее следует проверить правильность работы замка, после чего можно приступить к окрашиванию всей конструкции для защиты от ржавчины.

10. Используя дрель и пистолет для заклёпок, следует выполнить монтаж предварительно подогнанного по размерам профлиста на каркас калитки. Как вариант, можно закрепить профнастил, применяя кровельные саморезы. Смонтировав металлопрофиль, необходимо выполнить установку накладок с ручками на замок.

11. Для ограничения открывания калитки, внутрь проёма желательно установить ограничитель из кусочка металла, отрезанного от трубы.

Благодаря сборке каркаса прямо на стойках забора, работа, при наличии помощника, займёт не более двух часов времени. Сама же калитка будет радовать своих новоиспечённых владельцев надёжностью и неприхотливостью в эксплуатации.

Технология изготовления калитки из профнастила

Перед тем как делать калитку из металлопрофиля своими руками необходимо установить опорные элементы. Для этих целей используются столбы из ограждения. Если конструкция возводится с нуля, монтаж осуществляется в самостоятельном порядке.

Каркас калитки из профлиста

Для изготовления каркаса понадобятся навыки работы со сварочным аппаратом

Изготовление калитки из профнастила своими руками начинается с монтажа каркаса. Простым вариантом считается использование деревянной конструкции. Подберите брус размером 40х40 мм, но в данном случае в поперечном сечении не существует ограничений. Рамку также можно делать из обрезной доски 20х100 мм.

Перед сваркой разложите на ровной поверхности нарезанный профиль. При отсутствии бетонной площадки создайте плоскость – в противном случае рамка получится неправильной. В результате калитка будет неплотно прилегать к опорам, имея кособокий вид.

К раме приварите навесы. Если столбы заливались 2-3 дня назад, вторые части элементов можно сразу крепить к столбам. Обмотайте плёнкой места сварки во избежание попадания пыли.

Фурнитура

Собрав каркас, не приступайте к зашивке профнастилом – сначала приварите петли и металлические пластины для замка и ручек. Установите скобы под углом друг другу и прихватите сваркой, придерживаясь шва 10-20 мм. Расположение петлей обусловлено принципами надёжности после завершения монтажа. Такая установка предупреждает вандализм. Закрепите петли на расстоянии 25 см от краёв полотна.

Калитка из профилированного листа будет держаться даже на двух креплениях. Ручка и запор прикручивается к внешней трубе. В противном случае элементы будут плохо держаться на обшивке.

Установка калитки из профлиста

Калитка устанавливается между двумя опорными столбами

Простое изготовление калитки из профнастила позволяет уделить максимум времени на придание конструкции эстетичного вида. Не рекомендуется делать двойные створки. При отсутствии листа нужных размеров в одном магазине ищите материал в другой торговой точке, в т. ч. если дверь 2 метра в высоту.

Инструкция по установке калитки из профилированного листа:

  1. Нанесите разметку на полотно, согласно схеме рамы и отрежьте лишнее. Если материал чуть шире, не стоит его резать, а оставить на притвор.
  2. Закрепите по углам панели во избежание сдвига саморезами с шагом 25-30 см.
  3. На косых участках профнастила достаточно закрутить по саморезу, чтобы они не сдвигались в центр створки.
  4. Сделайте заранее разметку пластины под замок, а затем зафиксируйте её на каркас.
  5. Допускается покраска рамы заранее, но это непринципиальный момент.
  6. Навесьте полотно на столб и проверьте корректность работы запора. Все ошибки необходимо устранять сразу. Окантовку по нижней и верхней части можно делать уголками, которые идут в комплекте поставки. Прикрутите их саморезами.

Обшивка профилированным листом

После сварки профильную трубу нужно покрасить

После высыхания краски калитку из профильной трубы и профлиста следует зашить. Для этих целей используется профнастил марки «С» высотой волны 20 или 21 мм, толщиной 0,5-0,6 мм. Установка листа с меньшими параметрами не рекомендуется.

Профнастил крепится на кровельные саморезы или заклёпки. В некоторых случаях используются болты, но не рекомендуется их применять, т. к. они становятся источником коррозии. Фиксируются профильные листы по горизонтали через волну, по вертикали – в каждую поперечную балку.

Ковка позволит сделать внешний вид калитки красивым и придать экстерьеру аутентичности.

Почему профнастил?

Этот материал обладает рядом преимуществ. Ведь он имеет необходимую прочность, устойчив к воздействию влаги и механическим повреждениям. Цветовая гамма достаточно широкая, а это позволит выбрать подходящий лист под имеющийся забор и фасад дома. Еще одно существенное преимущество – профлист легкий, что позволит осуществить работы по изготовлению калитки и ее монтажа самостоятельно.

Варианты конструкции калитки из профнастила:

  • Стандартная, прямоугольная на металлическом каркасе.
  • Арочная.
  • С коваными элементами. Они будут смонтированы поверх листа. Тем самым она превратиться из преграды для входа во двор в произведение искусства.
  • Калитка в воротах – это неплохой вариант для экономии, ведь дверь врезается в плоскость ворот, тем самым можно использовать меньше материалов.
  • Комбинированная – с коваными элементами и профлиста.

Установка столбов.

  • Намечается место для установки столбов, выкапывается яма глубиной 110 см.
  • Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

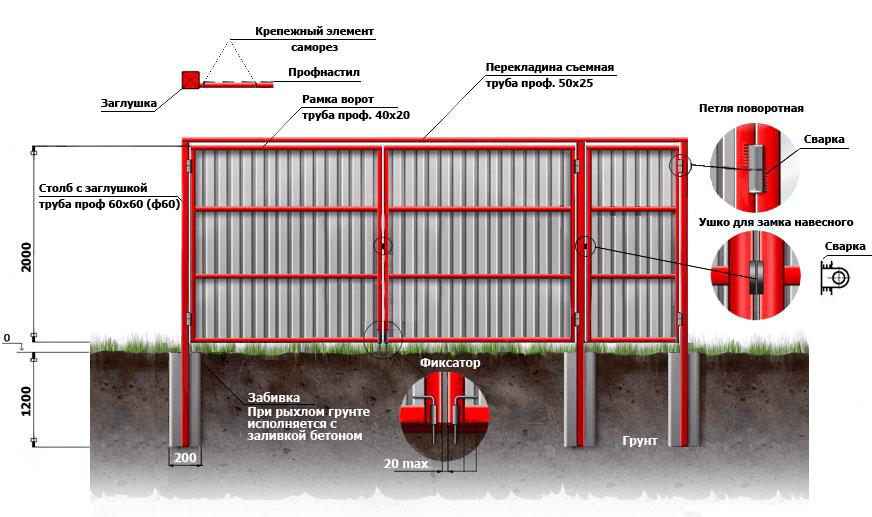

Схема: установка ворот из профнастила

Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

  • Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
  • Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Основные этапы работы

Рассмотрим поэтапно, как сделать калитку из металлопрофиля самостоятельно. Первым делом необходимо подготовить инструменты. Для этого понадобятся:

  • Болгарка.
  • Сварочный аппарат.
  • Разметочный и измерительный инструмент.
  • Лопата или садовый бур.
  • Шуруповерт.
  • Струбцина.
  • Саморезы, цвет которых соответствует цвету выбранного профлиста.
  • Материалы для изготовления бетонного раствора.

Для изготовления калитки из металлопрофиля своими руками требуется нарисовать чертеж, на котором будут обозначены не только ее габариты, но и расположение отдельных элементов. Калитка может быть полностью глухой, состоящей из каркаса и профлиста, а может иметь просветы или вставки из других материалов. Например, неплохо смотрятся в сочетании с металлопрофилем поликарбонат, пластик, металлические полосы, кованые элементы или дерево. Нередко части калитки дополняют художественной ковкой, что придает изделию индивидуальность и прочность.

Конструкция должна обладать достаточной прочностью, поэтому важно правильно заготовить необходимые материалы для изготовления каркаса. Рекомендуется в качестве основы применить профилированные трубы

Для усиления можно использовать металлические уголки или арматурные прутья.

Разновидности калиток

Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:

  • высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
  • оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.

Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).

Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.

арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.

Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.

Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.

Как самостоятельно установить ворота из профнастила: инструкция

Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.

При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.

В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.

Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.

Схема установки закладных.

И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм

При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм

В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:

https://youtube.com/watch?v=kBmCOqxYyNU

Изготовление/монтаж калитки: 3 шага

Шаг #1 Опорные стойки

  • Как было обозначено выше, для устройства опор могут использоваться металлические трубы. Как другие варианты рассматриваются каменные или кирпичные конструкции.
  • В процессе устройства, при любом инженерном выборе, стоит внимательно следить за соблюдением строго вертикального положения. В противном случае неизбежен перекос калитки, а значит и функциональность готового изделия.
  • Чтобы при эксплуатации калитки стойки не проседали, правильным будет устройство фундамента (глубина от 0,7 м). В яму вертикально устанавливается стойка, затем заливается раствор – мелкий щебень + песок + цемент. Период полного застывания, когда уже можно будет приступить к дальнейшему монтажу – 10 дней.

Шаг #2 Каркас

  • Для каркаса используется труба. Чтобы ее «раскроить» на нужные детали потребуется болгарка и сварочный аппарат.
  • Если труба не новая, то перед началом работ с нее удаляется окалина, ржавчина или иные дефекты. Выполняется это с помощью металлической щетки-насадки на болгарку.
  • Очищенная труба сначала обезжиривается растворителем, а затем грунтуется антикоррозийным составом.
  • На трубе отмечаются размеры заготовок.
  • По меткам выполняется нарезка, причем срез должен выполняться под углом 45 градусов. Эта фаска позволит выполнить более качественный сварной шов. Он, после декоративного оформления готового изделия, будет практически незаметным.
  • Итак, после разметки и нарезки у нас получилось две продольных детали по 1,75 м и две поперечных – по 1,0 метру. Сначала они точечно свариваются прихватками с шагом 20-30 м. При этом необходимо контролировать, чтоб все элементы, в том числе и центральная поперечная труба, был относительно друг друга строго перпендикулярны.
  • При желании прочность каркаса можно усилить за счет прокладки диагональных деталей. Как вариант увеличение прочностных параметров можно достичь за счет выполнения внутри основной рамы дополнительного каркаса из той же самой трубы. Чтобы в процессе изготовления жесткой основы калитки от перегрева при сварке не было искажения каркаса, прихватки нужно выполнять в шахматном порядке.
  • Когда каркас готов, производится установка дополнительных деталей – ручки, пластин для монтажа замка (по необходимости), навесов.

Шаг #3 Калитка

Ну, а теперь непосредственный ответ о том, как сделать калитку из профнастила своими руками.

  • По завершении сборки, тщательно зачищаются все сварочные швы, затем места соединений вскрываются антикоррозийным составом. Каркас окрашивается.
  • С помощью саморезов или заклепок, заранее подготовленный по размерам лист профнастила крепится к каркасу.
  • Шаг расположения крепежных элементов – на усмотрение домостроителя. Это может быть в каждую волну, а можно через одну. А вот к поперечной перемычке обязательно прикрепляется в каждую волну.
  • Непосредственная установка калитки выполняется или благодаря обычным железным петлям, или модным в последнее время полимерным завесам.
  • Если стойки-опоры – это железные столбы, то завесы способом сварки крепятся просто к ним. Если же в будущей конструкции планируется устройство стоек из натурального камня или того же кирпича, то к ним предварительно закрепляется труба, которая в свою очередь крепится дюбелями или анкерами.
  • Готовая калитка навешивается на свое место и проверяется ее функциональность, а также работа замка.
  • С «изнаночной» стороны из уголка приваривается ограничитель. Это не определит направление открывания калитки.
  • Посредством поворотных планок прикрываются зазоры межу стойками и полотном.
  • Все рабочие элементы, кроме полотна еще раз обезжириваются и покрываются антикоррозийной грунтовкой.

Калитка из профнастила своими руками

Чтобы установить калитку из профнастила своими руками, необходимо:

Определить место будущей калитки. Сразу же при монтаже забора оставляйте проём между двумя опорными столбами, к которым и будет привариваться каркас. Так легко решается проблема несоответствия размеров калитки проёму.

Изготовить каркас. Рекомендуется взять такие же трубы, какие использовались при возведении забора. Элементы привариваются к опорным столбам, а верхняя часть петель – к вертикальной стойке.

Приварить поперечную перекладину, которая придаст конструкции прочности. Для этого отрезок трубы помещают посередине рамы. Чтобы удостовериться, что он расположен ровно, воспользуйтесь уровнем.

Срезать лишние части каркаса. Должна получиться ровная рамка, без вступающих элементов труб. После соединения провариваются, а затем зачищаются с использованием шлифовального круга.

Приварить верхние части петель. Сначала места крепления тщательно зачищаются с помощью «болгарки», присоединяется верхняя петля, после чего навешивается каркас. Остаётся приварить нижнюю петлю

На этом этапе важно проверить, правильно ли производится установка. Если при открывании каркас задевает другие части конструкции, значит, в схеме калитки допущена ошибка

Полностью приварить петли. Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины.

Сделать отверстие для замка с помощью «болгарки». Главное, правильно произвести все замеры и заранее обозначить на трубе каркаса нужное место.

Установить ответную планку замка калитки из профнастила своими руками. Она крепится к стойке забора с помощью шуроповёрта. Предварительно каркас устанавливается на место. Когда всё готово, проверьте, хорошо ли закрывается замок.

Предохранить конструкцию от ржавчины. Для этого она покрывается специальными составами и окрашивается.

Монтировать листы профнастила. Материал сначала подгоняется под размеры получившегося каркаса, затем устанавливается с помощью дрели и пистолета для заклёпок или саморезов. В последнюю очередь монтируются накладки и ручки на замок.

Установить ограничитель. Это кусок металла, помещаемый внутрь проёма и предназначенный для того, чтоб калитка не открывалась слишком сильно.

Таким способом калитка из профнастила своими руками устанавливается сразу на стойки забора, что позволяет получить надёжную и долговечную конструкцию без лишних усилий.
