Особенности установки своими руками: видео-инструкция по монтажу
Установку секционных ворот не сложно провести самостоятельно. Такой подход поможет сэкономить на оплате монтажных работ. Подробная инструкция в видеоролике поможет наглядно ознакомиться с каждым этапом.
Основные требования к установке секционных изделий: видео руководство
Подробное видео инструкция поможет ознакомиться с основными требованиями строительных стандартов, которые должны применяться при монтаже конструкции.
Подготовка проема для секционных конструкций своими руками: чертежи и схемы устройства конструкции
При сооружении ворот важно правильно подготовить проем для установки секций конструкции. Разобраться во всех нюансах помогут подробные чертежи, представленные на странице
Достоинства и преимущества секционных ворот
Секционные ворота имеют массу преимуществ, среди которых:
- Минимум занимаемой площади внутри или снаружи;
- Разнообразный дизайн ( под дерево, тисненный металл)
- Легкий монтаж;
- Возможность применения взамен старых ворот;
- Высокая противовзломная устойчивость;
- Тепло- и звукоизоляция;
- Удобное управление (вручную либо с помощью пульта ДУ);
- Автоматическая блокировка самих ворот в случае выхода из строя механизма.
Преимуществ, которыми обладают секционные ворота довольно много. Еще не было сказано о пожаробезопасности, а также надежности. Отличаются секционные ворота от обычных стальных огромным количеством положительных свойств.

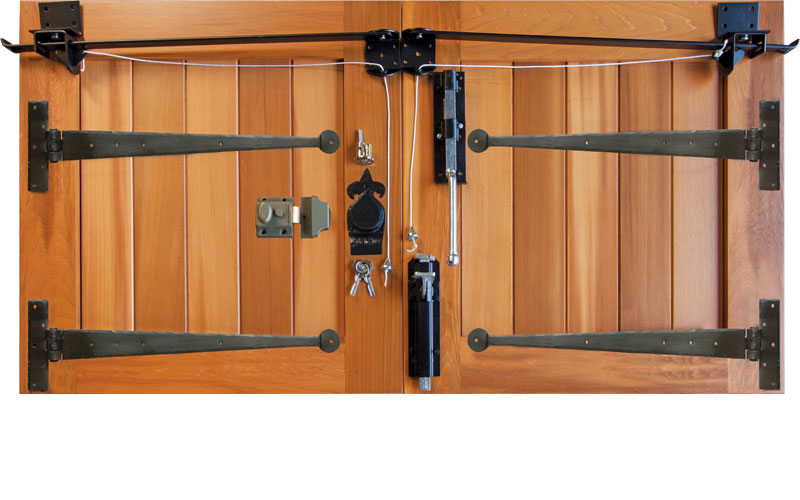

Как установить стяжки на гаражные ворота
Рассмотрим подробно механизм установки стяжки на ворота своими руками: как талрепа, так и фляжных застежек.
Обычно талреп устанавливают вниз и на верхнюю часть створок ворот. Выбирают устройство типа «крюк-кольцо», либо «крюк-крюк». Крюк крепится на кольцо щеколды, либо на специально приваренное кольцо к створкам. Другая часть талрепа должна за что-то зацепляться. Обычно к полу на двух анкерах прикручивается деревянная панель с кольцом или крюком. Однако иногда владельцы гаражей просто забивают металлический штырь в заранее сделанную дыру в полу, за который цепляют крюк талрепа. Аналогично устанавливается второй запор.
Чтобы избежать перекоса створок, автолюбители рекомендуют установить оба запора-стяжки друг под другом.
Как установить своими руками талреп, а также стяжку для гаражных ворот в действии, можете посмотреть на этом видео:
https://youtube.com/watch?v=zBVQukbFs7E
Порядок установки застежек для ворот немного сложнее. Вам понадобится приварить некоторые детали конструкции к створкам ворот. Если описание ниже вам покажется сложным, разобраться с установкой поможет схема.
- Для установки нижней застежки необходимо приварить сварным швом гайку к кронштейну. Далее происходит установка кронштейна с крюком, который вкручен в контргайку. Расположение крючка выбирают таким образом, чтобы при закрывании рычаг, который накинут на крючок, проходил через мертвую точку при 5-10 градусах. Далее необходимо приварить нижнюю застежку за основание на раму, если пол металлический. Либо же вкрутить два анкерных болта в бетонную стяжку пола, и приварить застежку к ним.
- Верхняя застежка устанавливается аналогично. Если ее невозможно приварить на раму, то под основание застежки специально изготовляется консоль.
Основные производители
Выбирая ворота, лучше остановиться на фирмах, которые давно на рынке и хорошо зарекомендовали себя среди покупателей. Главенствующие позиции в сфере изготовления гаражных ворот занимают компании:
- Hörmann(Германия). Сертифицированные изделия компании реализуются напрямую из Германии через развёрнутую дилерскую сеть. Гарантия на них составляет 10 лет.
- DoorHan (Россия). Комплектующие для ворот, в частности, механизмы привода, закупаются в Италии или Германии.
- Alutech (Беларусь). Эта компания покупает конструктивные элементы в Италии или Китае.
Надёжность воротам обеспечивают системы автоматического привода. Наличие этого конструктивного узла повышает цену товара, но делает комфортной его эксплуатацию. При выборе автоматической системы лучше остановиться на известных компаниях — Nice, Faac, Came (Италия) или на китайской ANMotors.
Также можно обратить внимание на продукцию фирм:
- Novoferm (Германия).
- Bremet (Италия).
- Normstahl (Германия, Швейцария).
- Meswaс (Финляндия).
- Clopay (США).
- RYTERNA (Латвия).
Из российских изготовителей стоит выделить:
- «Технопроф».
- «Эрин».
- «Rolclassic».
Немецкие производители постоянно расширяют ассортимент выпускаемых конструкций. В частности, фирма Hörmann производит и рулонные, и секционные, и складывающиеся ворота. Можно заказать скоростные, огнестойкие системы. Кроме того, компания производит и запчасти для ворот — приводные блоки, коробки, козырьки и механизмы управления.
Белорусская компания Alutech тоже может похвастаться широким ассортиментом роллетных, воротных и профильных систем. Кроме того, она выпускает и комплектующие — автоматику, шлагбаумы, отливы и прочее.
Российские производители не отстают — компания DoorHan представляет широкий спектр самых разнообразных товаров из этой области — рольставни и рольворота, бытовые и промышленные системы, автоматику для ворот, ограждения и многое другое.
К слову, некоторые производители, в частности DoorHan и RYTERNA, даже простой ригельный замок предлагают в качестве дополнительной опции. А лучшие противовзломные характеристики имеют ворота Hörmann.
В целом, можно утверждать, что ворота Hörmann — это премиальный сегмент, RYTERNA и Alutech из средней ценовой категории, а DoorHan — это бюджетный производитель.
Применение внутренних петель
Внутренние изделия устанавливаются на ворота гаражей, сараев, хозяйственных блоков и прочих сооружений. Особенную актуальность такие изделия приобрели в местах, где существует повышенная угроза взлома. Несмотря на некоторые сложности монтажа, внутренние петли для гаражных ворот применяются на практике все чаще. Этому способствуют следующие факторы:
- Можно подобрать готовый вариант скрытых петель или изготовить его самостоятельно, применительно к любому варианту ворот.
- Детали защищены от внешних воздействий, поэтому прослужат намного дольше, нежели петли наружного типа.
- Обеспечивается повышенная безопасность гаража, так как у злоумышленников отсутствует возможность спилить или взломать ворота.
- Имеется возможность навесить очень тяжелые створки, вплоть до 500 кг.
Нюансы установки
Чтобы после крепления шарниров они не отпали через несколько дней, необходимо знать основные пункты по установке:
- Для начала рекомендуется подготовить нужные для монтажа инструменты, например, молоток и сварка или шурупы и дрель. Также в процессе установки следует применять уровень и рулетку (или линейку) для более точных замеров.
- До начала работ необходимо сделать эскиз того, как будет выглядеть готовый результат. Во время выполнения всех этапов необходимо тщательно следить за безопасностью.
- При приварке отдельных пластинок необходимо давать равномерную нагрузку на них.
- Предварительно нужно сделать разметку по крепежу петель к стойкам ворот и самим ставням.
Источник статьи: http://blog.brigada174.ru/6-vidov-petel-dlja-kreplenija-vorot-kakie-vybrat-i-kak-ustanovit/
Сэндвич-панели
Сэндвич-панели – это комплектующие к секционным воротам, которые состоят из листов оцинкованной стали, имеющих полимерное покрытие в несколько слоев. Полиуретан заполняет пространство между этими листами, которые оцинкованы горячим методом.
Готовый стальной лист покрыт также фосфатом и полиэфирным покрытием, которые обеспечивают антикоррозийную устойчивость, а также стойкость к воздействиям механического характера и неблагоприятным погодным условиям.
Полиуретан, который применяют для изготовления сэндвич-панелей, обладает хорошей теплопроводностью, экологически безопасен. Панели являются эффективной защитой от холода и ветра, ведь герметичное уплотнение полотна к полу и стене ограждает помещение от холодного воздуха.
Торсионный механизм
Этот узел состоит из торсионных пружин, закрепленных на специальном вале. Механизм служит для балансировки сэндвич-панелей — масса полотна ворот уравновешивается за счет скручивания пружин, усилие которых передается через вал, к которому панели крепятся тросами, а пружины — специальными фиксаторами.
Пружины устанавливаются с каждой стороны проема вертикально. Такая конструкция обеспечивает надежную фиксацию полотна в любом его положении и одновременность перемещения обоих краев сэндвич-панелей. Ресурс торсионного механизма согласно спецификации производителей составляет 30 000 циклов подъемов-опусканий. В действительности таких циклов больше, как минимум, на 20%.
Дополнительные опции
Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.
Остекление и вентиляционные решетки для ворот
Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.
Встроенная калитка (дверь)
В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.
Средства безопасности и автоматики
На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.
Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.
Блок ручного подъема ворот
При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.
Применение внутренних петель
Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:
- Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
- Длительный срок службы, который на практике исчисляется многими десятилетиями.
- Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.
Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.
Внутренние петли для гаража
Несколько советов по монтажу петель
- Если используется сварка, то детали предварительно прихватываются в нескольких местах, после чего проверяется работа ворот. Если створки движутся нормально, выполняется окончательная процедура сваривания.
- В процессе сварочных работ нужно накладывать сварные швы в шахматном порядке, чтобы исключить перекосы.
- Петли следует приваривать постепенно, давать им время остыть. Тогда они будут установлены ровно, а прослужат дольше.
- Рабочие поверхности должны быть чистыми, без следов краски, горючего или смазочных материалов.
Правильно подобрав вид петель для гаражных ворот, а затем правильно их закрепив, вы обеспечите надежную защиту гаража.
Классификация согласно ГОСТам
Сегодня на рынке можно встретить огромное количество всевозможных петель различных производителей, форм, типов крепления, внешнего исполнения. Качественные петли для дачных калиток и ворот делятся на определенные группы согласно действующих ГОСТов для того, чтобы обычный человек не запутался при их выборе. Это позволяет покупателям намного проще подбирать себе нужные комплектующие, ориентироваться в их видах и цене. Зная особенности каждого вида, клиент может с легкостью выбрать себе нужную деталь для крепления дверей.
Основными видами петель для современных ворот являются следующие:
- цилиндрического типа с опорным подшипником;
- потайного типа для скрытой установки;
- завесы сквозного типа;
- модели с усиленной конструкцией для монтажа на ворота;
- трехсекционного типа для монтажа на промышленных объектах.
Теперь, давайте более подробно рассмотрим каждый из этих видов для того, чтобы оценить особенности каждого из них.
Цилиндрические с опорным подшипником
Этот вид выполнен в стандартной форме и не чем особо не отличается. Внешне они похожи на цилиндр из двух половинок. В первой части, которая является верхней, имеется штырь, а во второй, которая соответственно снизу, есть отверстие, куда вставляется первая часть. В некоторые модели внутри имеется подшипник шарикового типа для упрощения движения.
Такие завесы используются в конструкциях, вес которых не превышает 400 килограмм. Для более тяжелых систем, используют усиленные специальные цилиндрические петли. Крепление соединителей выполняется сваркой. Шариковый подшипник устанавливается в отверстие нижней завесы. Частенько, с обратной стороны подшипника есть отверстие с заглушкой, позволяющее легко смазать, почистить его. Эта небольшая ревизия улучшит ход.
Цена.
И вот мы подошли к главному. Собственно, причиной по которой, конструкторы внедрили пружины растяжения, явилось удешевление конструкции ворот. Эта конструкция менее металлоемкая, по сравнению с торсионами, проще в производстве, легче устанавливается. Применение ее позволяет предложить ворота по более конкурентным ценам. Например, ворота Алютех, бытовой серии Trend, размером 2500х2250мм, с торсионными пружинами стоят 34700 руб., а такие же, но с механизмами растяжения, на 1700 руб., дешевле. При этом, ресурс, заявляемый заводом-изготовителем, и гарантия одинаковые. Как говорится, выбор за Вами! Специалисты ВОРОТА-ГРУПП.РФ помогут вам подобрать ворота и систему балансировки исходя из ваших индивидуальных требований. Звоните, мы рады помочь вам!
На что обратить внимание
При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:
- Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
- Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
- Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
- Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
- Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
- Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
- Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
- Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.
Петля в разрезе
Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
Подготовка проема
Воротный проем нуждается в усилении, если он изготовлен из пустотелого кирпича, ячеистых бетонов и других «легких» материалов, в которые сложно закрепить ворота.
Как и чем усилить проем Воротный проем окантовывается металлическим уголком (75х75х3 мм) или профильной трубой (80х40 мм). Уголок не скрадывает место внутри гаража. Для монтажа ворот с торсионными пружинами центральные элементы под крепление опорных кронштейнов укрепляются полосой 25 мм. Для ворот с пружинами растяжения кронштейны не нужны, поэтому окантовка будет П-образной.
Подготовим проем и выполним монтаж, если у вас нет времени или желания заниматься этим самостоятельно. У нас свои монтажники и опытный бригадир, хорошо знакомые с секционными воротами. Можем работать с вашими материалами. Стоимость подготовки проема – от 10000 руб, монтажа – от 7000 руб.
Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича
И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно
Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно
«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.
Монтаж ворот
Чтобы установить секционные гаражные ворота своими руками, Вам понадобятся чертежи проекта. Для разработки можно обратиться за помощью к специалистам в конструкторское бюро, либо заняться этим самостоятельно. На схеме должно быть отмечено, какой размер конструкции планируется, какими дополнительными деталями она должна быть оснащена.
Фото — Схематическое изображение секционных ворот
В проекте должно учитываться:
- Габариты постройки;
- Нормы помещения. Минимальные размеры ворот: от проема дверей до стены – от 170 мм, параметры притолока – до 150 мм, ширина проема — до 10-12 метров (промышленные могут быть значительно больше), высота гаража – до 6 метров, длина – больше высоты, оптимальная величина определяется по высоте;
- Ручной или электропривод;
- Муфтовые соединения для предохранения конструкции от обрыва тросов;
- Способ открытия ворот (подъем или сдвиг).
Фото — чертеж секционных ворот
Самому соединять полотна довольно трудно, кроме того нет гарантии в прочности сцепления, лучше купить секционные ворота, а после установить их и раму своими руками. После снятия и проверки замеров, можно начинать монтаж. Для начала очистите поверхность стен от штукатурки и краски, при помощи угломеров проверьте углы на геометрическую точность. После в обозначенных на чертеже местах, нужно установить рамы.
Фото — промышленные секционные ворота
Первыми устанавливаются вертикальные несущие профили. Они закрепляются на стене при помощи монтажных саморезов с длинной ножкой. После, ориентируясь по вертикальным несущим, крепятся горизонтальные профиля. Между «рельсами» нужно строго держать угол в 90 градусов, иначе ворота не смогут подниматься. Далее нужно установить ворота.
Чтобы это сделать, Вам нужно ознакомиться с инструкцией к секционной конструкции. Многие производители (Alutech – Алютех, Doorhan – Дорхан, Термолайт или Hormann), довольно подробно описывают пошаговую систему работы.
Фото — Виды промышленных ворот Алютех
После установки секционного полотна, нужно закрепить на нём дополнительные элементы. Это ручки, петли, замок. Мы советуем покупать качественные замки и дополнительно к ним засовы, которые помогают защитить Ваше имущество. Далее нужно начинать монтаж пружин, отвечающих за систему открытия и закрытия ворот. Для ограничения хода полотна используются ограничители, которые устанавливаются в самом конце работы.
Если у Вас были монтированы ворота подъемно секционные своими руками с автоматической функцией открытия, то после их крепления начинается установка электропривода. Чтобы корректно его подключить, Вам также нужно внимательно ознакомиться с инструкцией к конкретной модели устройства.
Монтаж секционных ворот своими руками осуществляется за один день, если заранее куплены все элементы конструкции и произведен её расчет. Продажа такой конструкции осуществляется в специальных строительных магазинах. Там Вы сможете купить секционные распашные, подъемные или сдвижные ворота для гаража, купить набор с калиткой или без неё.
Фото — автоматические секционные ворота
Важно помнить, что для продления долговечности конструкции, нужно периодически проводить ремонт секционных ворот
Особенно при проверке обращайте внимание на подвижные части конструкции: шайбы, шарики, ограничители
Очень важно следить за исправностью муфт и смазывать маслом профильные направляющие
Самые лучшие подъемные ворота. Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.
Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
