Как сделать сигнализацию для гаража своими руками

Функционирование сигнализации сделанной собственноручно

Самодельная GSM сигнализация из мобильника работает по следующему принципу. Если срабатывает установленный на объекте датчик, то происходит замыкание контактов одной из клавиш телефона, которая используется в качестве кнопки быстрого вызова. Как только соединятся контактные клеммы произойдет срабатывание функции быстрого вызова и владельцу квартиры или дома будет совершен дозвон, который предупредит о том, что на объекте есть кто-то посторонний. Благодаря быстрому оповещению с помощью такой сигнализации, хозяин дома сможет своевременно вызвать помощь и самостоятельно прибыть на объект, что не позволит злоумышленнику произвести кражу из квартиры или угон автомобиля из гаража.

Кроме посылки вызова, в самодельную сигнализацию можно также добавить элементы светового и звукового психологического воздействия в виде сирены и мигающих фонарей, которые будут срабатывать вместе с вызовом абонента. На охраняемом объекте можно установить несколько датчиков, которые будут срабатывать на одну клавишу быстрого вызова или на несколько.

Собираем GSM сигнализацию своими руками без старого мобильного телефона на основе платы Arduino Uno

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты:

• сама плата с микроконтроллером Arduino Uno;
• GPRS Shield V2.0 — GSM модуль;
• блок питания на 12V@2A;
• ультразвуковой датчик измерения расстояния HC-SR04;
• соединительные провода;
• макетная плата;
• сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип действия этой сигнализации основан на ультразвуковом датчике HC-SR04, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0 заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7#define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Другие варианты автономных сигнализаций для дач

Рассмотрим и другие варианты охраны дач сигнализациями, они более дорогие и трудоемкие в установке, с меньшей автономностью, но могут обладать большим объемом возможностей и опций.

Пультовые

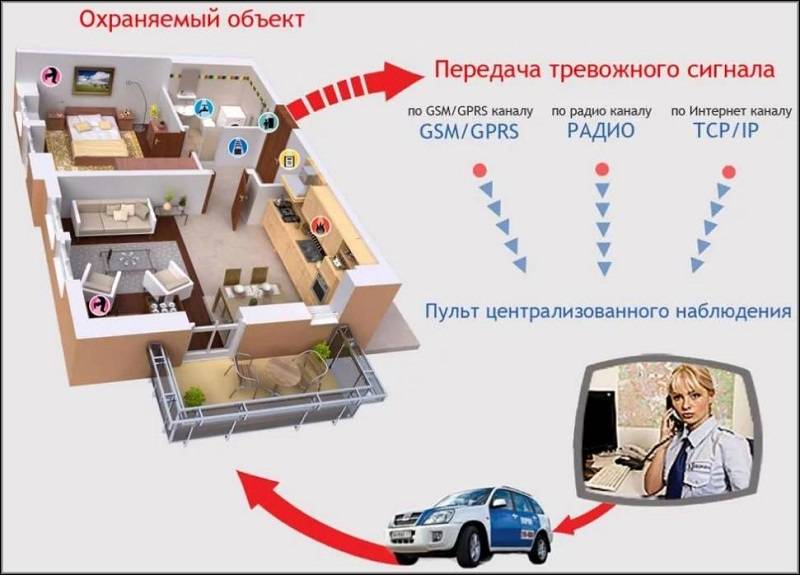

Уместные, когда комплекс дач обслуживается охранной компанией, которая устанавливает и обслуживает такое оборудование, а также, если у пользователя есть финансовые возможности, так как услуги охранников не из дешевых. Обычный комплект GSM и другие решения могут быть такими, если отсылают тревожное уведомление на пульт обслуживающей организации для реагирования ее сотрудников на вторжение.

Но традиционно пультовая охрана — это габаритная система с видеонаблюдением, хотя и может запитываться от аккумуляторов, но уровень независимости от сетевого питания ниже. Особенность: сигнал отсылается в центр реагирования охранной фирмы или правоохранительных органов. В большинстве случаев монтаж сложный — территория разбивается на охранные сектора, которые отображаются на центральном пульте, размещенном в помещении обслуживающей компании.

Проводные

Часто утверждается, что проводные сигнализации для дачи имеют минус — увеличенную уязвимость из-за кабелей. Но это не совсем так, если провода прокладываются под землей в защищенных каналах. Такое исполнение делает систему порой намного надежнее беспроводных решений: коммуникациям не будут страшны ни грызуны, ни условия среды. Помимо этого, обрыв сразу провоцирует тревожный сигнал и вовсе не означает неработоспособность, так как есть резервные линии. Плюс такой системы очевиден: невозможно заглушить сигнал с расстояния.

Основной источник питания в большинстве случаев для проводного оборудования — сеть. Стандартно есть также и автономный режим от АКБ, но на сравнительно небольшие временные рамки — 8–12 ч. Недостатки такой системы — трудоемкость прокладки кабелей (потребуется определенная глубина размещения, защитные каналы, дублирующие жилы). Отсюда также и высокая цена системы.

Wi-Fi

Система с Wi-Fi связью позиционируется как беспроводная, но это не совсем так: к точке доступа (роутеру) от провайдера должен идти кабель, провод питания потребуется и для усилителей сигнала, сервера. Принцип работы: пользователь уведомляется об опасности через интернет.

Несмотря на условную беспроводность, это, пожалуй, система с самым низким уровнем автономности. Сигнал очень чувствительный к преградам (потребуются усилители), его можно заглушить обычными дешевыми глушилками. Потребуется сервер (ПК или специальный пульт), который требует подвода питания, его надо разместить в защищенном месте, впрочем, как и роутер. А также не всегда есть смысл устанавливать Wi-Fi на даче только для сигнализации, а в отдаленных местностях сделать это сложно или невозможно.

Состав системы и особенности установки

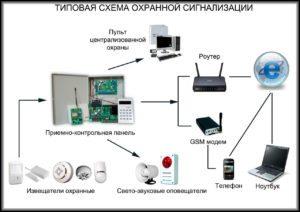

Мы можем выделить следующие основные компоненты охранной сигнализации для установки в гараже, которые должны быть обязательно:

• Контрольная панель – главное устройство, от него зависит основной функционал сигнализации. Ставить её необходимо скрытно, что бы при попадании внутрь помещения она не бросалась в глаза, а по проводам от датчиков невозможно было быстро вычислить место её установки. Чаще всего для охраны гаража применяют gsm-сигнализацию или радио. Последнюю заглушить очень трудно, т.к. не известно на какой частоте она работает, а ЧОП, который такие системы ставит, не будет распространять эту информацию. Радио также выход для глухих мест, где нет ни телефонной линии, ни ловят сотовые операторы. Большинство панелей требуют подключения внешнего питания, поэтому наличие электричества в гараже это обязательное условие;
• Датчик открытия – устанавливают на ворота, двери и окна, если таковые имеются. Для распашных ворот лучше установить сразу два датчика – неплохие модели ИО 102-26 (средняя цена 180-200 руб.) и 102-20 (средняя стоимость 200-500 руб. в зависимости от исполнения). Их могут устанавливать на металлические поверхности, и они имеют зазор между магнитной частью и герконом до 70мм, что оказывает положительное влияние на отсутствие ложных тревог. Для дверей и окон подойдет более компактная модель ИО 102-2 (около 50 руб. за штуку) или SC-555 (примерно 500-600 руб., подходит для металлических дверей);

Датчик движения – устанавливают внутри гаража, как правило, в один из углов напротив входа. Датчик должен покрывать все помещение, а на его пути не должно быть посторонних предметов. Среди проводных и бюджетных датчиков хорошо себя зарекомендовали модели Астра-515 (средняя цена 380-400 руб.) и Пирон-4д (средняя цена 450-480 руб.). У последнего преимущество наличие защиты от мелких животных: крысы, мыши, кошки.

Датчик движения необходимо установить так, чтобы при открытии двери, нарушитель попадал в зону видимости, а на пути не было других преград создающих мертвую зону. Основные рекомендации таковы: устанавливать на высоте 2,3 – 2,5 метра от уровня пола, при этом длина охранной зоны составляет 10-12 метров. Диаграмма распространения лучей датчика приведена ниже:

Если вы решили установить беспроводную систему, стоит учесть, что гараж должен быть утеплен, а элементы питания, как и сами датчики должны выдерживать отрицательную температуру. По опыту можно сказать, что далеко не все устройства справляются даже с температурой -10 °С и отказываются работать (хотя по паспорту должны).

Когда в гараже совсем нет электричества, можно установить автономную сигнализацию, которая полностью работает от батареек, но не может передавать информацию о взломе владельцу

Цель данного устройства, как и у сирены, спугнуть и привлечь внешнее внимание. Эффективность не очень высокая, поэтому лучше использовать иной способ для основной панели, вместо адаптера питания использовать аккумуляторную батарею повышенной емкости. Например, на 50 – 70 А*ч, которой должно хватить на 1-2 месяца работы сигнализации, далее отвезти на подзарядку

Тут главное учесть, что бы АКБ работал, как надо его надо отключать, когда напряжение падает ниже 9 вольт и не использовать при низких температурах

Например, на 50 – 70 А*ч, которой должно хватить на 1-2 месяца работы сигнализации, далее отвезти на подзарядку. Тут главное учесть, что бы АКБ работал, как надо его надо отключать, когда напряжение падает ниже 9 вольт и не использовать при низких температурах.

Лучшие охранно-пожарные сигнализации для дома и дачи

MicroLine SX-350 Light

Приемно-контрольное устройство для организации охранно-пожарной сигнализации и удаленного управления бытовыми электроприборами в автоматическом режиме, используя проводную и радиосвязь. Набор укомплектован контроллером Mega SX-350 Light, антенной GSM, радиоантенной, USB шнуром. Используется для охраны домов, дач, гаражей, квартир. Рабочая частота 433 МГц. Контролер может одновременно обслужить до 10 беспроводных зон, отправить сообщения о проникновении или возгорании на 5 телефонных номеров.

Система сохраняет работоспособность при температуре окружающей среды в интервале от минус 35 до плюс 80°С. Ее можно запрограммировать на работу по нескольким сценариям и управлять бытовыми электроприборами со смартфона, находясь на значительном удалении от объекта: снимать и ставить помещение под охрану, включать и выключать освещение, регулировать работу водяного отопления, автоматически перекрывать запорную арматуру при обнаружении утечки воды, газа (при наличии кранов с электроприводом) и т.д. Связь между сенсорами и контроллером устойчиво действует на расстоянии до 100м.

Достоинства:

• Устойчивая связь между контролером и датчиками;
• Оповещение о событиях на объекте сообщениями на пять номеров;
• Постановка под охрану помещений и снятие с охраны дистанционно (со смартфона);
• Управление запорно-регулирующей арматурой;
• Организация работы системы «Умный дом».

Недостатки:

Датчики приобретаются отдельно.

Carcam GSM alarm kit professional

Современный высокотехнологичный комплекс с поддержкой Wi-Fi/GSM, возможностью работы с 99 беспроводными устройствами. Комплектуется многофункциональной панелью с ЖК дисплеем и набором датчиков: движения, открывания двери/окна, проводной сиреной. Кроме того, пользователь может купить и включить в работу беспроводные сенсоры задымления, утечки газа, повышения температуры, вибрации (контроль разбитого стекла), утечки воды и др. Главное условие – обмен сигналами происходит на частоте 433 МГц.

Все датчики работают на батарейках. Их можно располагать в любом месте охраняемого объекта, независимо от наличия розеток. Каждый прибор оснащен световым индикатором уровня заряда. Устойчивая связь между ЦБ и периферией сохраняется на расстоянии до 100 метров.

ЦБ, он же пульт управления, оборудован трехдюймовым ЖК дисплеем, встроенными модулями WI-Fi и GSM. На экран выводятся информации о текущих дате, времени, сведения о зоне, откуда поступил тревожный сигнал. Кнопками блока управления можно задавать параметры срабатывания сенсоров. Имеется возможность подключения ЦБ к телефонной сети. Устройство можно задействовать в зоне без покрытия GSM сети. Управлять можно удаленно, используя сеть WiFI. Carcam GSM alarm kit professional легко интегрируется в систему «Умный дом».

Достоинства:

• Современный дизайн центрального блока;
• Поддержка WiFi и GSM;
• Подключение пульта к телефонной линии;
• Возможность подключения 99 беспроводных приборов;

Недостатки:

Не выявлены.

ИПРо-6

В нашем рейтинге образец GSM сигнализации для дома и дачи от отечественного производителя ООО «Инженерно-производственное объединение». Пользователь комплекта ИПРо – 6 получает многофункциональную систему, сочетающую функции охраны и управления умными вещами в доме. Для успешной реализации всех возможностей устройства достаточно скачать на свой смартфон специальное приложение. О событиях на подконтрольном объекте пользователь узнает из SMS сообщений и телефонных звонков.

ИПРо – 6 применяется в офисах, гаражах, дачных и загородных домах. Контролируются утечки воды, задымление, повышение температуры в помещениях, несанкционированные проникновения через двери и окна. Помимо охранных функций схема контролирует и регулирует потребление электроэнергии, полив участка. Доступно удаленное управление электроприборами. Фактически ИПРо-6 представляет собой экосистему «Умный дом».

Базовый комплект состоит из датчиков движения и открытия двери/окна, контрольной панели, сирены, светового оповещателя, двух брелоков управления. Дополняет комплект кабель USB, диск с драйверами, АКБ, обеспечивающая автономную работу комплекса в течение 48 часов, крепежные элементы. Помимо элементов основного комплекта, пользователь может докупить и интегрировать в схему до 90 беспроводных элементов.

Достоинства:

• Стильный дизайн;
• Простота монтажа;
• Развернутый функционал;
• Автономная работа в течение двух суток.

Недостатки:

Пользователей не устраивает интерфейс приложения.

Лучшие производители противопожарных дверей

Как сделать самостоятельно GSM сигнализацию

Оригинальная сигнализация gsm на гараж стоит дорого, и не у каждого хватает денежных средств, чтобы стать обладателем оригинала. Поэтому многие занимаются самостоятельным созданием охранных систем.

Схема установки

• Безусловно, во время работы необходимо знать довольно большое количество нюансов, которые влияют на эффективность работы такого самодельного оборудования.
• Создание сигнализации начинается не с пустого места. Сегодня в глобальной сети предлагается очень много самых разных систем GSM сигнализаций, с предоставлением конструктивных и электрических схем. Дается их подробное описание.

Надо сказать, что оборудование, которое собиралось на основе этих материалов, почти не уступает промышленным образцам. И gsm сигнализация для гаража своими руками может быть однозначно сделана.

Об одной из таких систем пойдет разговор в этой статье.

Комплектующие системы

Конечно, gsm охрана гаража своими руками всегда будет правильным решением вопроса безопасности. Такая работа требует определенных знаний электроники и навыков работы с паяльником.

Для создания охранной системы необходимо иметь:

• Паяльник;
• Набор деталей;
• Инструкции;
• Магнит;
• Геркон;
• Провода;
• Выключатель.

Все эти составляющие можно приобрести в магазине, причем, их цена не требует больших финансовых вложений. В большинстве случаев все эти детали уже есть в доме, где хозяин занимается созданием различных механизмов.

Для такого человека создание сигнализации будет абсолютно бесплатным.

Технология сборки

Теперь разберемся, как делается gsm сигнализация для гаража.

Технологический процесс состоит из нескольких простых этапов:

• Прежде всего, происходит настройка вызова абонента. Иначе говоря, действующий номер владельца телефона должен вызываться нажатием одной кнопки.
• Следующим шагом будет удаление лицевой панели для получения свободного подхода к плате. Это необходимо, чтобы провести подключение контактов. Модификация телефона влияет на технологию работ.
• Когда в приборе функция выключения выполняется одной кнопкой, необходимо припаять к ней один провод, а другой подсоединить к цифровой кнопке, создающей вызов. Даная GSM сигнализация показана на этой схеме.
• Если для каждой функции применяются различные кнопки, необходимо припаять к каждой отдельные провода. При этом задействуется трехконтактный геркон.

Каждый такой процесс имеет собственную схему, показанную ниже:

• С помощью представленной документации можно создать одновременно выключение телефона и сигнализации. В результате значительно экономится время работы батареи, не нужно будет проводить ее постоянную подзарядку.
• После того, как все паяльные работы были завершены, выполнен полный монтаж электрической цепи, на дверь закрепляется магнит, проводится регулировка геркона. Подобная GSM сигнализация, сделанная своими руками, практически не отличается от аналогичных производственных систем.

GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Обзор актуальных моделей

Для охраны гаража можно использовать как непосредственно гаражную сигнализацию, так и системы для охраны дачи и квартиры. Разберем самые актуальные модели для гаража.

Хорт-Гараж (Хорт 5)

Компактный комплекс с питанием от сети и аккумулятором на 7аЧ. В комплект поставки входят: 4 датчика (движения, дыма, температуры, открывания створки), 2 сирены (внутренняя и уличная), комплект экранированных кабелей для подключения детекторов. Основные компоненты – израильского и украинского производства. При отключении от сети или разрядке аккумулятора система отправляет SMS на заданный номер.

• GSM-сигнализация «ХОРТ 5».
• Аккумулятор 12 В, 7 А/ч.
• Датчики открытия «TANE SM-35».
• Датчик движения «Crow SWAN Quad».
• Сирена «Jablotron LD-95».
• Считыватель ключей «Touch Memory» «JSB-TM».
• Электронные ключи «Touch Memory».
• Кабель сигнальный 4х0,22.

Страж-универстал

Сигнализация представлена 3-мя комплектами: базовым, стандартным и премиум. Это беспроводные системы отечественного производства, в состав которых входят: блок центрального управления, два брелока, комплект беспроводных датчиков. Комплекс отправляет SMS-сообщения на смартфон и одновременно звонит на внесенные в базу номера телефонов (личный номер владельца, службу охраны, пожарную часть и т. д.), причем номера могут быть как мобильными, так и стационарными. Сигнализация рассчитана на эксплуатацию в российских условиях, то есть, морозоустойчива.

Умный часовой

Универсальный комплекс, подходящий для охраны гаража, дачи, квартиры, приусадебного участка. Оснащен всеми необходимыми функциями безопасности и дополнительно поддерживает аудио-прослушивание объекта, удаленное включение/выключение, контроль температуры. Имеется 2 конфигурации на выбор: МИНИ и ПРОФИ. Из особенностей системы можно отметить необходимость настройки через ПК с помощью специальной программы-конфигуратора. Продукция изготавливается в г. Рязань на предприятии ООО “ИПРо”.

Express GSM Ultra

Простейшая GSM-сигнализация южнокорейского производства с функцией дозвона на 3 номера и сиреной. Выглядит как единый блок со встроенным датчиком движения. Питается от 3 батареек формата AA, работает без сети 220 В. В комплекте идет 1 брелок, но при желании можно заказать до 9 брелоков. Комплекс совместим со стандартами 2G/3G. По тревоге автоматически включается сирена акустической мощностью 130 дБ. Недорогой, надежный и простой в установке вариант.

Aoke GSM 10А

Дешевый GSM-комплект родом из Китая с двумя пультами ДУ, функцией дозвона на 6 номеров и встроенным аккумулятором. При отключении от сети система проработает всего 5 часов. Комплекс поддерживает 4 проводные и 6 беспроводных зон.

Супер Эконом

Бюджетный вариант (стоит порядка 50 долларов) в миниатюрном корпусе с двумя датчиками: движения и открытия дверей. Дозванивается на 3 номера, отправляет SMS. В комплекте есть сирена и аккумулятор на 1,2 Ахч.

Контакт GSM-2

Еще один миниатюрный модуль, встроенный прямо в датчик движения. Сигнализацию делает компания «Ритм» из Санкт-Петербурга. Система поддерживает внешнее питание, настраивается с помощью компьютера и активируется обычными ключами-таблетками TM (как у домофонов). Это быстрее, чем ввод кода через панель и безопаснее, чем связь через стандартные китайские брелоки с частотой 433 MHz, сигнал которых перехватывается обычным кодграббером.

Photo Express GSM

Автономная сигнализация с видеокамерой от новосибирского НПО «Сибирский Арсенал». Комплекс не поддерживает внешнее питание, но способен автономно работать до 6 месяцев всего на двух батарейках AA. При срабатывании система отправляет SMS и звонит на указанный телефон, а позже отправляет фото на указанный почтовый ящик. У системы отсутствует дистанционное управление, а настраивается она только при помощи SMS.

В большинстве современных многофункциональных комплексов безопасности используется беспроводная охранная система Ajax. Это самая титулованная система в Европе, но в то же время и крайне дорогая. Для гаража набор функций, которые предлагает Ajax, прямо скажем, излишен.

Новые охранные GSM-комплексы, оснащенные Ajax, хвастаются шифрованием алгоритмов с плавающим ключом, поддержкой Full HD-формата, связью с облачным сервером и прочими «наворотами». Очевидно, что для охраны гаража все это не нужно. По сути, все, что вам требуется, это простой комплект, состоящий из двух датчиков (движения и открытия), GSM-модуля и пульта ДУ. При желании такую сигнализацию можно сделать самостоятельно – для этого достаточно старого мобильного телефона, комплекта детекторов и платы управления.

СИГНАЛИЗАЦИЯ ДЛЯ ГАРАЖА БЕЗ ЭЛЕКТРИЧЕСТВА

Если в гараже нет электричества, то выходов может быть несколько, причем ни один из них не является хорошим.

1. Использование аккумулятора.

Начнем с того, что его емкость должна быть достаточной для работы сигнализации в автономном режиме продолжительное время.

Для примера, простой расчет:

Ток потребления:

• приемно контрольного прибора в дежурном режиме не меньше 50 мА;
• извещателя (датчика движения) около 15 мА.

Посчитаем по минимуму 1 ПКП плюс 1 извещатель = 65 мА.

Кстати, это самый минимум, большинство приборов потребляют ток от 100 мА и выше.

Для работы в течение суток (24 часа) нужно, чтобы емкость АКБ была 65мА*24ч= 1,6 Ампер часа. С учетом запаса и защиты от глубокого разряда это составит 2 А/час.

То есть на неделю нужен аккумулятор минимум 12 А/ч, после чего его нужно будет забирать из гаража домой и подзаряжать, а лучше иметь второй на замену.

При срабатывании сигнализации ток потребления значительно возрастет, поэтому в расчеты потребуется внести корректировки. Опять же, если сирена мощная, то в режиме тревога аккумулятора надолго не хватит, даже с учетом того, что прибор через некоторое время (около 3 минут) отключит звуковой оповещатель.

Если это не представляет для вас трудности, то вариант такой автономной системы для гаража без электричества вполне рабочий. Естественно, расчеты нужно производить с учетом характеристик тех технических средств, что вы собираетесь устанавливать.

2. GSM модуль.

Если же говорить про GSM сигнализацию, которая будет передавать на телефон тревожное извещение (сирену на подключаем), то есть решения, специально предназначенные для работы без сети (автономные по питанию).

Например, это устройство охранной сигнализации “Express GSM”. Существуют различные модификации этого сигнализатора, но принцип в том, что в одном корпусе объединены датчик движения и GSM модуль.

Питание осуществляется от батарейки, которой хватит месяцев на 6-10. Электричество в гараже при этом, естественно, не нужно.

Можно еще изобрести что- нибудь самостоятельно, типа реле, управляемого транзистором, но это уже зависит от уровня вашей технической подготовки. Естественно, “самопальный” вариант будет дешевле, но вот его надежность, а главное удобство пользования (управления) может оказаться под вопросом.

Как вариант можно установить муляж сигнализации в виде считывателя со светодиодом в качестве индикатора. Его тоже можно питать от батарейки, но лучше использовать аккумулятор.

Расчет емкости аналогичен вышеприведенному, только в качестве тока потребления будет фигурировать рабочий ток светодиода, который, если не гнаться за большой яркость будет лежать в пределах 10-20 мА.

Рекомендуемые материалы:

Что такое охранная сигнализация, основные определения, состав оборудования системы

Автономная охранная сигнализация, оборудование, установка системы и организация питания

Сигнализация с датчиком движения для дома и дачи, охранные автономные и беспроводные системы

Как работает охранная сигнализация, ее датчики и GSM системы

GSM сигнализация для гаража, выбор и и установка своими руками

Установка GSM сигнализации дома и на даче

  *  *  *

2014 – 2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Делаем сигнализацию для гаража своими руками

Чтобы обеспечить безопасность в гаражном помещении, вы вполне можете изготовить гаражную сигнализацию лично. Сейчас мы расскажем, как именно это сделать. Рассмотрим охранную систему, изготовленную из мобильного телефона, а также сигнализацию с системой оповещения. Когда вы прочтете алгоритмы работы, узнаете, какие инструменты и материалы вам понадобятся, вы сумеете самостоятельно изготовить и установить сигнализацию в гараже.

Система с сиреной

В первую очередь запомните, что именно, Вам будет необходимо для работы. Запаситесь сиреной и изоляционными трубками для электрической проводки, самой электропроводкой, датчиком движения. На проводах не экономьте: берите качественные, выполненные из меди. Пусть вас не смущает датчик движения. Его можно легко приобрести в любом крупном магазине электроприборов. Принцип действия охранной системы достаточно простой: как только зафиксирован взлом (с помощью датчиков движения), датчиками передается сигнал на сирену, а она уже обеспечивает звуковое оповещение.

Алгоритм изготовления такой охранной системы для гаража тоже предельно прост.

1. В первую очередь вскройте датчик движения. Из него необходимо извлечь шарообразный элемент.
2. Потом уберите плату. Чаще всего она закрепляется двумя защелками из металла. Вам понадобится отогнуть одну из них.
3. Затем вам нужно присоединить к датчику обмотку реле, питание. Запомните! Штатное реле заменяется обмоткой. Используйте клеммы, чтобы подключить сирену и электропитание.
4. Потом установите выключатель. Выберите для этого незаметное место и никому его не показывайте. Сирену нужно установить снаружи, при этом участок должен быть недоступным.
5. Если у вас современный датчик, можно выполнить его настройку. Программируется длительность работы, а также уровень чувствительности.

Все! Вы уже установили сигнализацию в гараж.

Особенности создания своими руками GSM сигнализации для дома или гаража

Для такого проекта подойдёт старый функциональный мобильный телефон с кнопочной панелью. Необязательно, чтобы его аккумулятор был в хорошем состоянии. Допустимо стационарное подключение устройства к сетевому адаптеру питания.

Функциональная схема

С использованием стандартных инструкций устанавливают клавишу для «горячего» набора определённого номера одним нажатием. Выбирают беззвучный режим, отключают вибрацию. Снимают переднюю панель и в электрическую цепь кнопки добавляют геркон. Если дверь откроется – сигнал вызова поступит на смартфон пользователя. В аналогичную схему можно добавлять иные датчики, приводы. Мощные потребители подключают через соответствующее реле.

Сигнализация для гаража с видеокамерой

Сигнализация gsm для гаража с камерой, фиксирующей видео-, фотоматериал – эффективное решение проблемы контроля удаленного строения. Принцип действия подобной схемы стандартный. Датчики фиксируют нарушение целостности окон, ворот, определяют движение внутри постройки. Контрольное устройство улавливает тревожный сигнал, передает владельцу текстовым сообщением. Затем набирает запрограммированный номер, осуществляя трансляцию происходящего внутри.

Целесообразно устанавливать всегда, особенно когда гаражное помещение находится далеко. Шансы поймать злоумышленников увеличиваются.

Например, Sapsan 3G CAM – gsm сигнализация для дома, дачи гаража, укомплектованная двумя видеокамерами. Стальной прочный корпус, широкий диапазон рабочих температур, датчики движения, открытия двери, звуковая сирена – стандартная комплектация данной модели. Легко устанавливается внутри любого гаражного строения. При желании скрытного монтажа сирену можно не устанавливать.

Вопрос-ответ:

Как выбрать охранную сигнализацию для гаража?

Перед выбором охранной сигнализации для гаража нужно учитывать несколько факторов: размер гаража, количество дверей и окон, удаленность от дома, наличие электропитания и прочие

Важно выбрать сигнализацию с подходящей конфигурацией и функциональностью, чтобы не переплачивать за ненужные опции

Как установить охранную сигнализацию в гараже?

Установку охранной сигнализации в гараже лучше доверить профессионалам, чтобы исключить возможность ошибки и гарантировать качественную работу

Важно выбирать проверенных специалистов и не экономить на этом, ведь некорректно установленная сигнализация может не сработать в нужный момент и не защитить имущество

Какие типы охранной сигнализации для гаража существуют?

Существует несколько типов охранной сигнализации для гаража: проводные, беспроводные и гибридные. Проводные сигнализации более надежны и стабильны, но их установка сложнее. Беспроводные сигнализации проще устанавливаются, но могут подвергаться сбоям в работе из-за сильного электромагнитного поля или препятствий на пути передачи сигнала. Гибридные сигнализации сочетают в себе преимущества обоих типов.

Можно ли подключить охранную сигнализацию для гаража к мобильному телефону?

Да, современные охранные сигнализации для гаража могут быть подключены к мобильному телефону при помощи специальных приложений. Это позволяет получать уведомления о возможном нарушении безопасности непосредственно на телефон и быстро реагировать на события.

Какую цену имеют охранные сигнализации для гаража?

Цена на охранную сигнализацию для гаража зависит от многих факторов, например, от производителя, типа сигнализации, ее функциональности, уровня сложности установки и прочие. В среднем, стоимость охранной сигнализации для гаража варьируется от 5 до 50 тысяч рублей.

Как долго может прослужить охранная сигнализация для гаража?

Срок службы охранной сигнализации для гаража зависит от многих факторов, например, от эксплуатации, качества изготовления, уровня защиты от внешних факторов и прочие. В среднем, срок службы охранной сигнализации для гаража составляет от 5 до 10 лет.
