Разметка под опоры и требуемые размеры
Чтобы провести монтаж столбов, стоит заняться точными измерениями. Главные показатели, с которыми придется определиться – ширина ворот, а также высота столбов и глубина, на которую они погружены в почву. Средний показатель ширины проема для распашных конструкций составляет 3- 4 м. Также ворота должны располагаться по линии забора.
Разметка места для ворот проводится достаточно просто:
- сначала отмечают положение одной опоры;
- затем от него отмеряют расстояние до второго столба с учетом необходимой ширины проема;
- после этого проводят установку второй опоры.
Вне зависимости от массы ворот опоры для них нельзя просто вбить в грунт. Для монтажа столбов потребуется их вкопать или забетонировать. Глубина, на которую помещают нижнюю часть столбов, должна быть не менее 1,5 м. Это необходимо, чтобы опоры не повело во время пучения грунта.
Если поместить столбы на небольшую глубину, почва их просто вытолкает вверх. В результате ворота могут перестать функционировать. Чтобы установить опорные конструкции, необходимо пробурить скважины, или выкопать ямы в отмеченных местах. Затем стоит поместить в них столбы и забетонировать. Диаметр ям должен ненамного превышать диаметр вкапываемых изделий. Это позволит сократить расход бетонной смеси и не разрыхлить грунт вокруг столбов. Чтобы разобраться, как правильно установить столбы, потребуется выполнить ряд подготовительных действий.
Разновидности раздвижных конструкций
Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.
Металлические ворота бывают таких видов:
- Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
- Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
- Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.
Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.
Размеры
Ширину въездной зоны определяют габаритами машины с учетом выступающих зеркал. Дополнительно рекомендуется брать запас в 100 см для маневров или проезда более крупной техники. Как правило, в итоге получается 3-5 м. Для калитки оставляют 0,9-1,2 м для свободного прохода двух людей среднего телосложения.
Ворота с калиткой, расположенной рядом Источник landshaftdizajn.ru
Высота, как правило, аналогична длине профлиста. Так, если полотно имеет размер 2 м, то ворота из профнастила с калиткой приподнимают на 20-50 см над землей для защиты кромки листа от осадков и растительности. На заказ некоторые изготовители предлагают разные варианты с шагом 0,5 м.
Особенности монтажа опор под ворота
Одни народные умельцы закапывают опоры, другие укрепляют их бетонированием. Если вы решили установить кирпичные столбы для ворот, второй вариант больше подходит. Если же забор и ворота невысокие, бетонировать основание не требуется. Специалисты советуют выкопать углубления, соответствующие параметрам, превышающим сечение опоры и имеющим глубину больше глубины закапываемой части опоры.
Учтите, что установка столбов, фиксируемых под ворота, невозможна для регулировки фиксации опор относительно высоты. Потом компонент выставляют по уровню ограждения с соблюдением требования вертикальности. Натяните между крайними опорами бечевку или шнур
В работе важно постоянно использовать строительный уровень, который прикладывают перпендикулярно
Если делаете работу самостоятельно, воспользуйтесь 2 уровнями. Прикрепите малярным скотчем к опоре 2 уровня и продолжайте работу.
Как правильно формируется яма, куда будут заглублять опору, с помощью которой зафиксируется калитка? Как сделать ее, используйте пошаговую инструкцию:
- Засыпьте песком и щебнем с фракцией 20-40.
- Утрамбуйте слои. Они должны лечь плотно.
Как сделать столбы из кирпичей?
Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.
Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.
Смотреть видео
как быстро сварить калитку своими руками
Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.
Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.
Как сделать калитку одновременно со столбами
Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.
Алгоритм работы следующий.
- Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.
Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем
Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо
- Также навесы сваривают на боковые стойки забора.
- Посередине будущего каркаса нужно сварить горизонтальную планку.
- После этого каркас срезается с основания, снимается с петель.
- На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.
- Далее выполняется врезка замка.
- И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.
- Затем выполняется крепление опорных планок.
- Готовая рама покрывается обшивочным материалом.
- На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.
Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.
Как приварить точеные петли
Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.
Смотреть видео
Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель
Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки
Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.
При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.
Обшивка
Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.
Если данный этап сравнить с остальной работой, то он является наиболее легким:
- вырезается лист нужных размеров;
- подготовленные листы крепят к каркасу саморезами.
Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.
Установка фундамента
Перед тем как начинать установку, стоит изучить геологические особенности местности и проконсультироваться у специалиста по поводу материала столбов, возможностей их сопротивления изменениям в структуре почвы. Следующий этап – установка фундамента.
Для этого необходимо:
Вырыть ямы по 1-2 метра (в зависимости от типа почвы).
Ширина ям со всех сторон должна превышать ширину столбов на 10 см.Засыпать на дно ямы битый кирпич или гравий. Можно залить яму бетоном.По стенам ямы расположить листы рубероида, он обеспечит гидроизоляцию.Опустить столбы в ямы, обязательно при этом учитывая, что расстояние от нижней рейки до земли не должно быть меньше 10-15 см (необходимо для учета снежного покрова). Петли столба обязательно должны смотреть на другой столб.Положить сверху камни для того, чтобы столб стоял устойчиво и не качался в процессе бетонирования.Забетонировать основания, используя при этом вертикальные подпорки.
Снять их можно через 2-3 недели. Консистенция бетона должна быть похожа на густую сметану. Заливается яма до самого верха.Если вы вырыли разные по глубине ямы или использовали столбы разной длины, то последние можно по окончании работ подровнять, срезав выступающие части.
Перед тем как бетон застыл, проверяется соответствие горизонтальных и вертикальных размеров столбов, для проверки используются рейки. Они не потребуются, если вы заранее правильно распределили разметку.Если для распашных ворот вы используете створки, высота которых превышает 2 метра, а вес – 200 кг, между столбов необходимо залить ленточный фундамент.
Он способен усилить конструкцию ворот и препятствовать их расшатыванию при смене сезонов. Таким образом, выполнять работы по установке фундамента можно самостоятельно, главное при этом, — подходить к работе ответственно.Дата: 02-04-2015Рейтинг: 13Любой частный дом нуждается в заграждении.Какую выбрать конструкцию, дизайн и материал — дело хозяйское. Главной же задачей является качество и удобство эксплуатации ворот.
Современные конструкции заграждений соответствуют всем этим характеристикам в полной мере.Сейчас достаточно популярны раздвижные ворота, установить которые можно своими руками. Но прежде стоит знать, что установка подобных систем нуждается в особом основании
Поэтому внимание необходимо уделить тому, как сделать фундамент для воротсвоими руками.Схема фундамента для сдвижных ворот
Виды и принцип работы
Раздвижные ворота совсем недавно стали популярными. До этого устанавливали исключительно распашные. Объяснялось это высокой стоимостью комплектующих. Но сейчас цены существенно снизились, поэтому всё больше владельцев загородных участков интересуются, как установить ворота выдвижные своими руками. Такие ворота можно разделить на два вида:
- консольные;
- рельсовые.
Рельсовые сегодня считаются устаревшей моделью. Их зачастую используют на различных заводах и предприятиях. Консольные более распространены среди владельцев дач и коттеджей. Они имеют дополнительную консоль, которая является продолжением полотна. Она устанавливается за забором сбоку ворот и спрятана за ними.
Принцип работы простой: по прикреплённой консоли перемещаются ворота. Они передвигаются по откатным тележкам, установленным на фундаменте. Последние имеют 8 подшипников с роликами и находятся внутри консоли. Тем самым они надёжно защищены от атмосферных изменений и имеют большую продолжительность эксплуатации.
При качественном материале и установке ворота должны выдерживать до 6 тысяч открываний. Если пользоваться ими в среднем режиме, то хватает их на 20 лет работы.
Цветовое разнообразие
По способу нанесения лакокрасочного слоя листы разделяются на окрашенные только с одной стороны, покрашенные с двух сторон в один оттенок, имеющие разноцветную двухстороннюю окраску. Используемая цветовая гамма регламентируется нормативными документами, среди которых наиболее распространены следующие стандарты:
- европейский (RAL);
- финский (RR);
- английский (HPS);
- шведский (PRELA).
Для возведения забора наиболее приемлемым является профнастил, имеющий двухстороннее окрашивание
При выборе подходящего цвета обращают внимание на его соответствие общему оформлению участка и дома. Чаще всего предпочтение отдают зеленому оттенку
Он хорошо вписывается практически в любой ландшафтный дизайн, отлично смотрится на фоне естественных зеленых насаждений.
Также спросом пользуются коричневые, синие, серые тона. Они сочетаются с большинством стройматериалов, используемых для забора, фасада здания. Выбирать красный и желтый цвета не желательно. Самым неудачным решением станет использование неокрашенного оцинкованного профлиста. Он отличается не только непривлекательным видом, но и менее долговечен и практичен.
Особенности изготовления ворот
Годы идут, мода, материалы меняются, принцип проведения работ остается неизменным. Основными этапами считаются:
- Установка опорных столбов, которыми будет впоследствии держаться полностью все строение. Тут совершенно не стоит экономить, особенно касается это длины, чем меньше закопано в фундамент, тем неусточивее каркас.
- Рама изготавливается из различным материалов, популярнее всех металл и дерево. Деревянные рамы гораздо легче, хотя служат меньше, требуют большей обработки, а металлические тяжелее поддаются работе, обращении, зато менять не придется очень долго.
- Облицовочный материал выбирают абсолютно любой. Идентично изготовлению въездных ворот, процесс ограничен только умениями строителя, бюджетом, дизайнерскими особенностями участка.
- Мелочи, типа петлей, замков, задвижек выбираются индивидуально, исходя из хозяйских нужд, приоритетов.
Преимущества и недостатки
Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:
- Преимущества:
- относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
- простота монтажа;
- длительный срок эксплуатации установленной конструкции;
- монтаж можно осуществить своими силами;
- монтаж можно выполнять с собственными дизайнерскими доработками;
- если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
- вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.
- Недостатки:
- для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
- бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
- потребуется весьма большое пространство для монтажа такой преграды;
- небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
- при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.
Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.
Привариваем ворота к кирпичным столбам правильно
Схема установки закладных элементов
Столбы, куда навешиваются полотна, должны иметь внутри толстую трубу, которую устанавливают и выбирают по размерам. Кладка кирпичей представляет собой лишь оформление. Она не является несущей или крепежной.
Технологическая операция присоединения ворот к подобным столбам состоит в том, что к арматуре или трубе, помещаемой внутри кладки, приваривают прут или отрезок той же арматуры. Называют эти части закладными. В бетонные или каменные столбы закладные можно легко вкрутить или вбить. И это проще, чем приваривать. Во внутреннюю часть кладки тоже можно ввести закладные, но нужно делать это технологически правильно, хотя такая операция весьма сложна. Именно по этой причине на данном вопросе нужно остановиться наиболее подробно.
Большинство каменщиков считают, что лучше сварку прятать внутри кладки или стены, если они выполнены из кирпичей. К арматурному пруту, который вкладывается внутрь столба, приваривают железный прут так, чтобы он торчал впоследствии из столба, как штырь. Каменщики эту операцию называют: вывести «закладные элементы». Не играет роли, как называется эта технология, но неопытному человеку лучше такой способ не применять совсем. Ничего хорошего из этого не выйдет. Штыри всегда потом торчат из стены совсем не там, где должны будут присоединяться ворота. Хотя, если имеется опыт кладки кирпичных столбов и хорошо представляется весь процесс, попробовать можно.
Пруты или арматуру для приваривания навесов лучше не закладывать внутрь кладки, а забивать или вкручивать через отверстие, которое пробито или просверлено специальным сверлом. Но тут тоже есть технологические нюансы. Недопустимо просверливать столб или стенку горизонтально. Закладные элементы, которые забивают в кладку горизонтально, недолго и ненадежно держат ворота.
Отверстия в кирпиче рекомендуется делать наклоном в 450 или стремиться к такому углу, насколько получится. Просверливание отверстий для закладных начинать нужно, когда кладка уложена и высохла, причем, упирать необходимо сверло не в кирпич, а в шов из раствора. При этом снижается риск расколоть кирпич. Ведь такой скол потом невозможно будет красиво восстановить. Да и штырь, который торчит между кирпичами, куда красивее выглядит. Это лучший вариант приваривания к кирпичному столбу железных ворот. Подробное объяснение о сварке петель на ворота и столбы можно получить из видеоматериала.
Распашные ворота с электрическим приводом и автоматикой
Автоматика для ворот позволяет управлять створками дистанционно
Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.
Нюансы подключения и настройки
Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).
К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.
Пошаговая работа возведения ворот
Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.
Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.
Учимся делать створки для ворот
- Подготовить чертеж.
- Расчет материалов происходит из ширины конструкции.
- При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.
Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.
Грунтовка и покраска ворот
Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.
Окрашивание и отделка
Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.
Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения. После полного высыхания краски приступают к обшивке каркаса профлистом
Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины
После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.
По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.
Обзор технических характеристик профлиста
Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.
К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:
- легкий вес;
- достаточно высокая жесткость;
- легкий раскрой;
- быстрота сборки конструкции;
- долговечность результата;
- сохранение внешнего вида в течение длительного времени, возможность его менять;
- эстетичность.
Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.
Деформация профлиста от удара Источник www.shumoekran.ru
Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.
Последующие этапы
В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.
Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.
Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.
Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.
Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.
Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.
Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.
Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.
Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.
Мы не будем говорить о преимуществах и/или недостатках конструкции, остановимся на сроках изготовления и общей стоимости. Изготовить и установить распашные или откатные ворота с калиткой из профнастила можно за несколько дней. Средняя стоимость материалов и работы не должна превысить 3 тыс. руб.
Конструкция ворот
Каждая из разновидностей отличается не только по способу открывания, но и своей конструкцией.

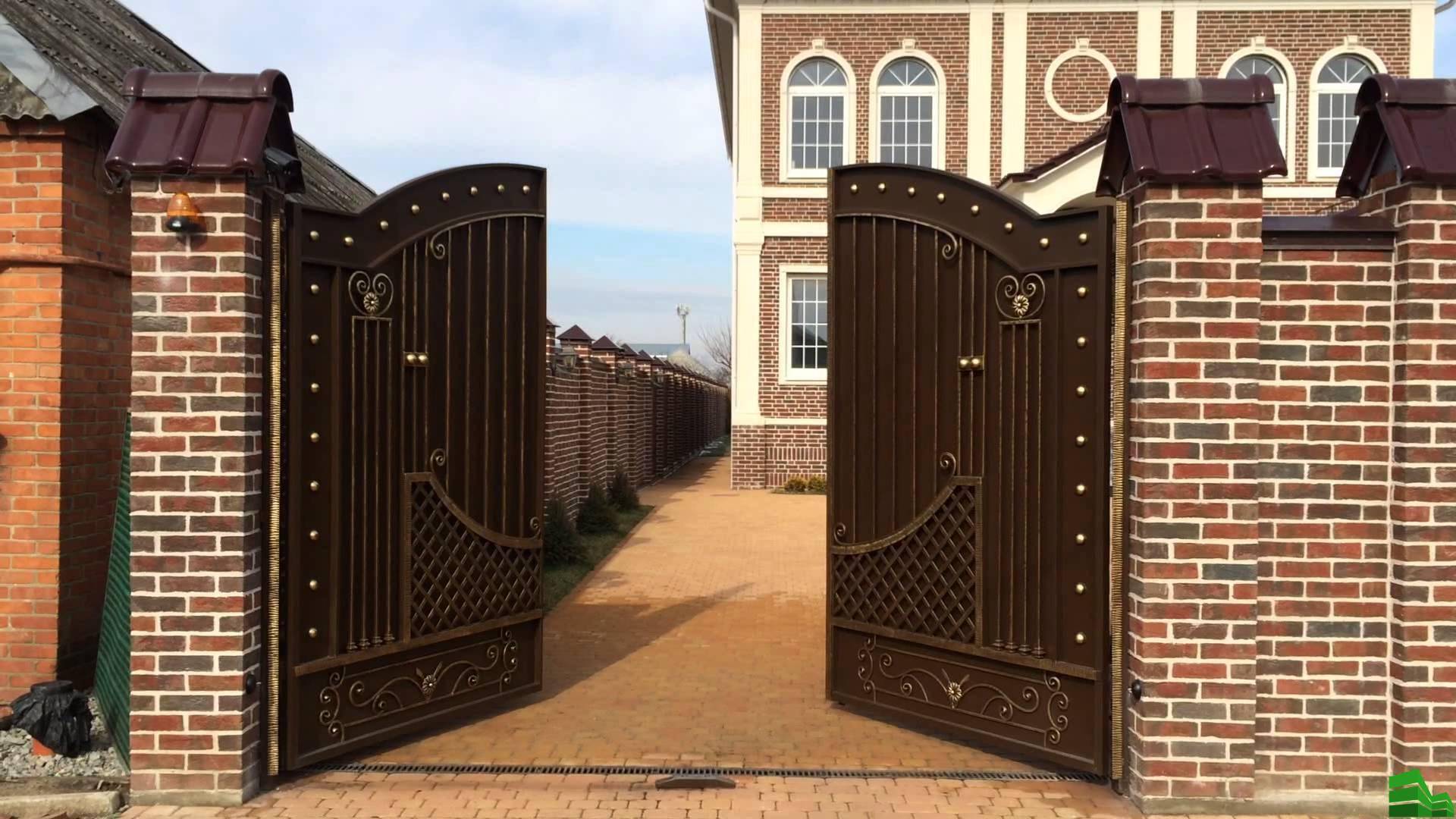

Распашные ворота
Конструкция представлена двумя вертикальными опорами и петлями, на которых будут крепиться створки.
Распашные в сочетании с калиткой – классический вариант. Конструкция представлена двумя вертикальными опорами и петлями, на которых будут крепиться створки. Открываться такая конструкция может внутрь или наружу. Створки же состоят из металлической рамы, сваренной из профиля или трубы, а также из обрешетки. Последняя может быть изготовлена из дерева, металла, профнастила и других материалов. Чтобы закрывать распашные ворота, может применяться засов, препятствующий провисанию створок.
При изготовлении распашных ворот нецелесообразно использовать тяжелые материалы, чтобы не нагружать соединительные петли и опоры.
Откатные ворота
Движение полотна происходит по специальным роликовым опорам, которые установлены параллельно забору.
Конструкция откатного вида представлена направляющими, полотном и системой роликов. Движение полотна происходит по специальным роликовым опорам, которые установлены параллельно забору.
Перед тем, как сделать установку таких ворот, подразумевается сооружение фундамента. Он необходим для корректной работы опорных роликов. Если этого не сделать, любые неровности поверхности могут привести к нарушению движения всего полотна.
Обрешетка откатного вида может быть выполнена из листового металла, дерева, кованых элементов, профилированного настила и других материалов.
Гаражные ворота
В зависимости от вида ворот конструкция может быть представлена полотном и механизмом, приводящим его в движение. В качестве полотна подходят сэндвич-панели, профнастил, листовой металл, сталь.
Крепим профнастил
Саморезы для профнастила
Саморезы для профнастила Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.
Крепим профнастил на ворота. Под петли делаем вырезы
Крепим профнастил на ворота. Под петли делаем вырезы
Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.
При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.
Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.
Лицевая сторона
Вид со двора
Монтаж створок для распашных ворот
Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.
- К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.
Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.
- К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
- Производится облицовка воротных створок:
- 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
- 2) с помощью ножниц по металлу вырезаются требуемые листы;
- 3) все имеющиеся кромки тщательно зачищаются;
- 4) листы накладываются внахлест, имеющий одно направление;
- 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.
- Производится окрашивание готового изделия.
Как сделать распашные ворота своими руками
Постройте порядок действий:
- фундамент и столбы;
- каркасные работы;
- обшивка.
Подробнее о каждом шаге рассмотрим ниже.
Алгоритм монтажа опорных столбов из труб:
Изготовление
Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:
Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.
На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:
После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.
Полезные замечания
Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.
- Ворота устанавливаются в единой плоскости с ограждением.
- Калитку и ворота надо оснастить надежными замками и удобными ручками.
- Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.
Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.
Вертикальные запоры для ворот
