Самостоятельное изготовление распашных гаражных ворот

Доп этапы

Дальше идут вспомогательные этапы производства железных гаражных ворот своими руками:

1. Система выравнивается по вертикали и горизонтали, опосля что сваривается. Направляющие следует располагать таковым образом, чтоб оставался маленький зазор для вольного хода створок. Это будет обрешетка, к которой будет крепиться железное полотно.

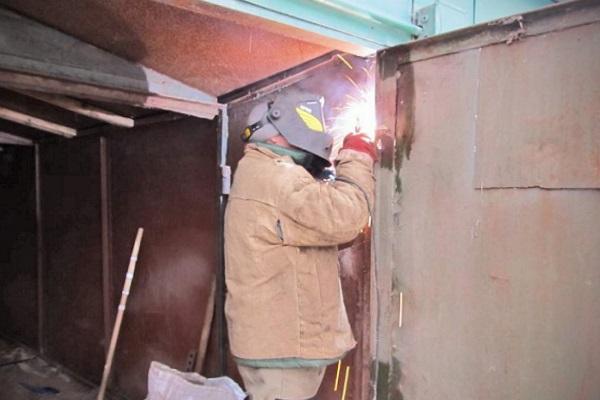

2. Дальше следует приварка силовых петель.
3. Крайним шагом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик или брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если нужно наиболее суровое утепление, следует применять стекловату или пенополистирол.

Для надежности засова рекомендуется, не считая обычного замка, применять вертикальный штырь.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Замок для распашных ворот своими руками

Замок для ворот необходим в любом случае. Во-первых, чтобы их не открыло ветром, во-вторых, незачем делать ворота, если их можно открыть без усилий. В качестве замка я использовал отрезок профильной трубы из остатков от каркаса. Получился не то, чтобы замок, а просто засов.

Запор представляет собой планку из профтрубы, просто вкладываемую в кронштейны из стальных уголков толщиной 2 мм. Жесткость такой конструкции выдержала не раз напор шквального ветра. Недостаток в том, что когда ветер немного раскачивает ворота, труба «выезжает» из уголков. В течение суток такой засов может просто открыться. Устранил я это просто – ввернул два стопорных самореза по краям профтрубы.

На одной из створок для удобства закрепил еще дополнительно уголок. Теперь на него удобно класть трубу при открывании ворот. Раньше ее приходилось держать в руках.

Запор я смонтировал на внутренней стороне ворот, поэтому снаружи, с улицы, его открыть без «ухищрений» невозможно. Для этого нужно сначала проникнуть на участок через калитку. А она закрывается обычным навесным замком.

Все просто, но в то же время достаточно надежно. К тому же, от злых людей защищаться замками и дверьми таким образом бесполезно, а вот от бродячих кошек и собак такой засов спасает.

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины. Схема для изготовления дверей из профтрубы

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Подготовительный этап

Своими руками проще всего сделать распашные ворота. Начинать строительство нужно с чертежа, а также с подсчета количества необходимого материала.

Если в планах есть создание автоматического ограждения, то именно на этом этапе необходимо рассчитать дополнительный материал и заложить его стоимость в смету, схема также должна быть скорректирована.

Видео:

Далее все профильные трубы просматриваются на пригодность: на них не должно быть ржавчины, поэтому в случае наличия коррозии трубы зачищаются болгаркой или наждачной бумагой. Новые трубы обезжиривают растворителем или бензином.

Как только трубы будут подготовлены, начинается нарезка. Распашные ворота должны сохранять свою симметрию, поэтому обрезание труб делается парно.

Профтрубы устанавливаются вертикально, после чего заливаются бетоном, можно использовать для укрепления бутовый камень.

Полное высыхание произойдет по прошествии трех суток (при 25 градусах). Оно зависит от температуры, поэтому необходимо смотреть по обстоятельствам.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Начальный этап – обрамление проема

На данном этапе важно правильно отрезать и сварить уголки в единую конструкцию – раму, которая будет опорой для открывающихся наружу створок. Работы по обрамлению начинаются с порога гаража и ведутся в следующем порядке:

1. Отрезать 2 уголка по ширине проема и уложить их вдоль порога с обеих сторон. Сварить их со стальными полосами (связями).
2. Отрезать своими руками еще 4 боковых уголка, чья длина равна высоте проема плюс 2 ширины их полок. Получившиеся стойки нужно подрезать с обоих концов таким образом, чтобы они четко состыковались с уголками порога.
3. Стойки приложить к боковым торцам стен и соединить вместе с помощью связей. Последние надо обязательно расположить напротив мест приварки шарниров.
4. Сварить обрамление порога и стен между собой.
5. Повторить действие, описанное в п. 1, только установить уголки на верхний торец стены. Приварить их к боковым стойкам.

Во время производства работ надо следить, чтобы элементы обрамления как можно плотнее прилегали к стенам. Стальные полосы связей нужно укладывать между полками уголков и стеной, а потом приваривать.

Первая стадия — изготовление обрамления

Установка петель на распашные ворота из профильной трубы своими руками

Для распашных ворот ограждения или гаража существуют специальные петли, которые привариваются к раме и к створкам. Их обычно вытачивают из стали, а для обеспечения легкости хода внутри установлен стальной шарик. Установка петель на распашные ворота своими руками осуществляется достаточно просто. Однако мне пришлось немного усложнить конструкцию.

Дело в том, что ширина проезда на дороге у ворот невелика. Если створки ворот открывать наружу не до конца, въезд на территорию участка будет затруднен. И чем больше автомобиль, тем сложнее въезжать. Поэтому створки должны открываться практически до плоскости забора – 180°. При этом их еще и нужно как-то фиксировать, но об этом ниже…

Если приварить петли просто к каркасу створки и к забору, то на 180° створки могут не открыться. Прикрученный снаружи профлист будет мешать этому. Поэтому мне пришлось немного доработать петли, вынеся ось вращения на 40 мм наружу ограждения. Для этого я использовал отрезки все той же профтрубы.

При установке петель важно добиться такого положения створок, при котором открывание и закрывание будет происходить без сопротивления. Так как монтаж распашных ворот своими руками я производил в одиночку, я его тщательно продумал

Для этого соединил при помощи струбцин деревянным четырехметровым бруском две створки каркаса, расположив их в одной плоскости.

Просто сильно притянул брус к профтрубе. Установив этот «тандем» в створ ворот и также зафиксировав струбцинами, я приступил к креплению петель.

Монтаж начинается с разметки мест крепления. Чем ближе к верхнему и нижнему углам створки будут петли, тем меньше на них нагрузка. Обязательно нужно учитывать такое расположение, потому что от этого зависит и срок службы изделий. В результате правильной установки петель открытые створки совершенно не мешают проезду.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Чертежи, схемы и эскизы для изготовления распашных ворот своими руками

Конструкторскую документацию для изготовления распашных ворот своими руками можно заказать у специалиста, который вам вначале составит эскиз, а затем чертеж конструкции.

Если же вы решили заняться составлением чертежа самостоятельно, то следующие советы вам точно не помешают.

Первое, что вы должны сделать – определиться с шириной проема ворот, высотой ворот, а также  моделью каркаса.

В процессе подсчета и составления схемы, нельзя забывать о правильном распределении нагрузки по створке, учитывая крепление на боковые петли, вес которых ляжет грузом на боковые опоры.

Второй важный момент – ширина распашных ворот. Идеальный размер – 4 метра – позволит без труда въехать любому автотранспорту

Однако здесь важно помнить, что ширина створки пропорциональна нагрузке на опоры, поэтому опоры важно спроектировать максимально мощными

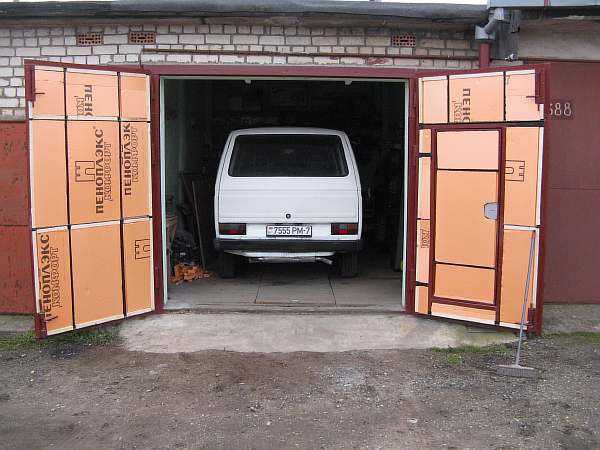

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Поэтапная инструкция по изготовлению ворот

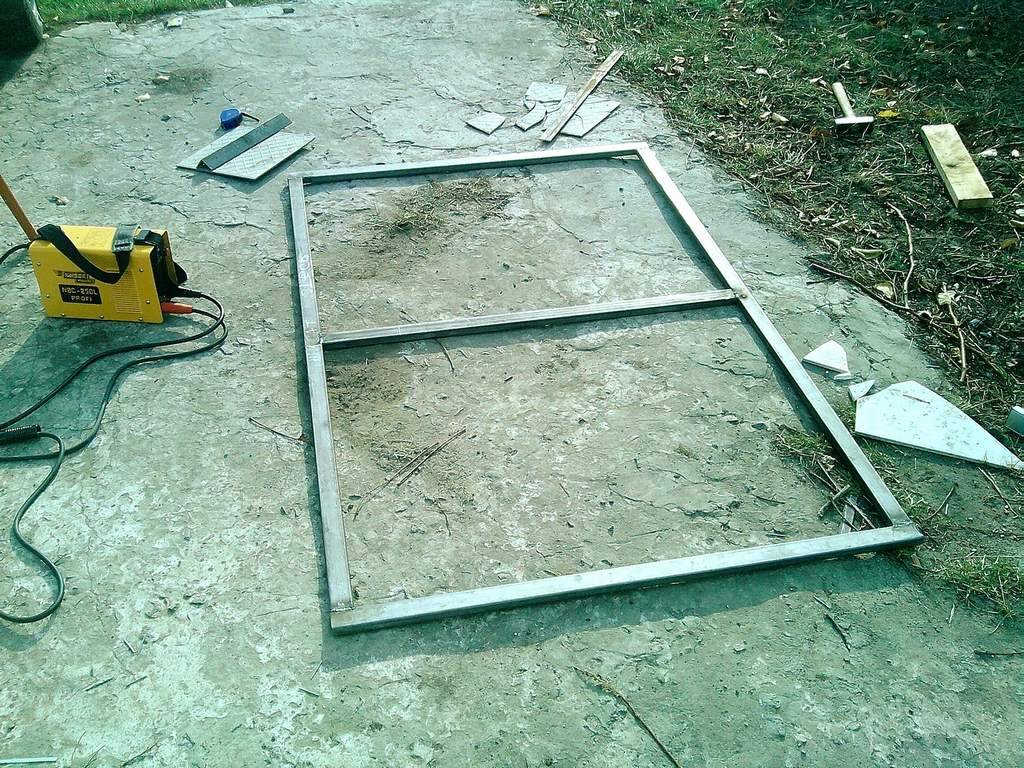

Первым шагом является изготовление рамы для створок

Первым шагом является изготовление рамы для створок. Пренебречь этим этапом можно, если гараж построен из профилированных труб, когда вертикальные стойки и горизонтальные поперечины можно использовать в качестве основы для крепления.

Последовательность сборки рамы:

1. Нарезать профиль по размерам.
2. Сделать штробы в стенах.
3. Изготовить отверстия, прикрутить швеллер анкерами.
4. Проверить размеры коробки по вертикали, горизонтали, соответствии диагоналей.
5. Сварить углы рамы.

С внутренней стороны углы целесообразно усилить перемычками. Это предотвратит перекос коробки и не даст швам разойтись от нагрузок.

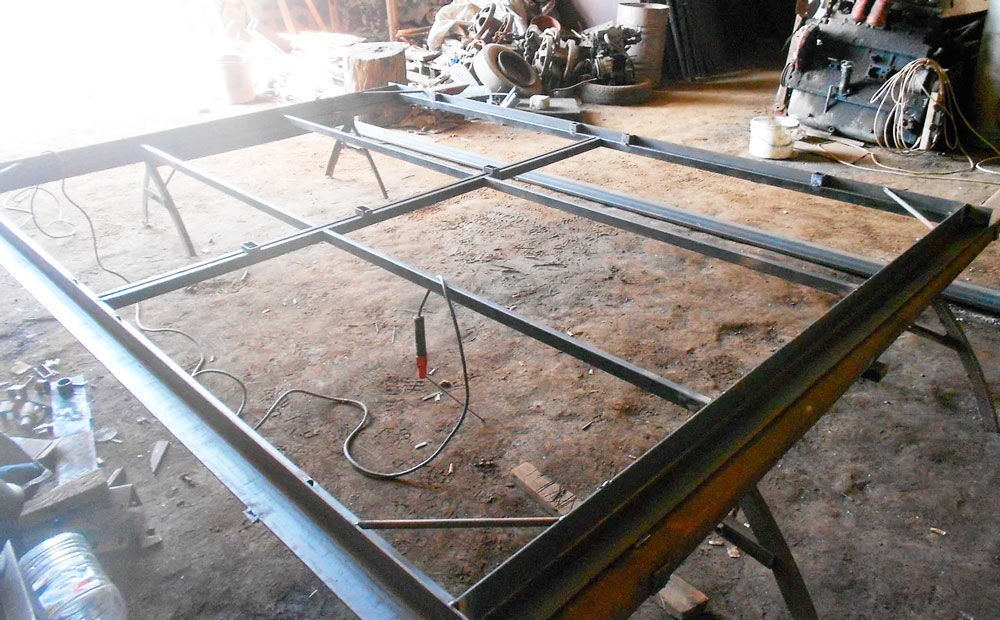

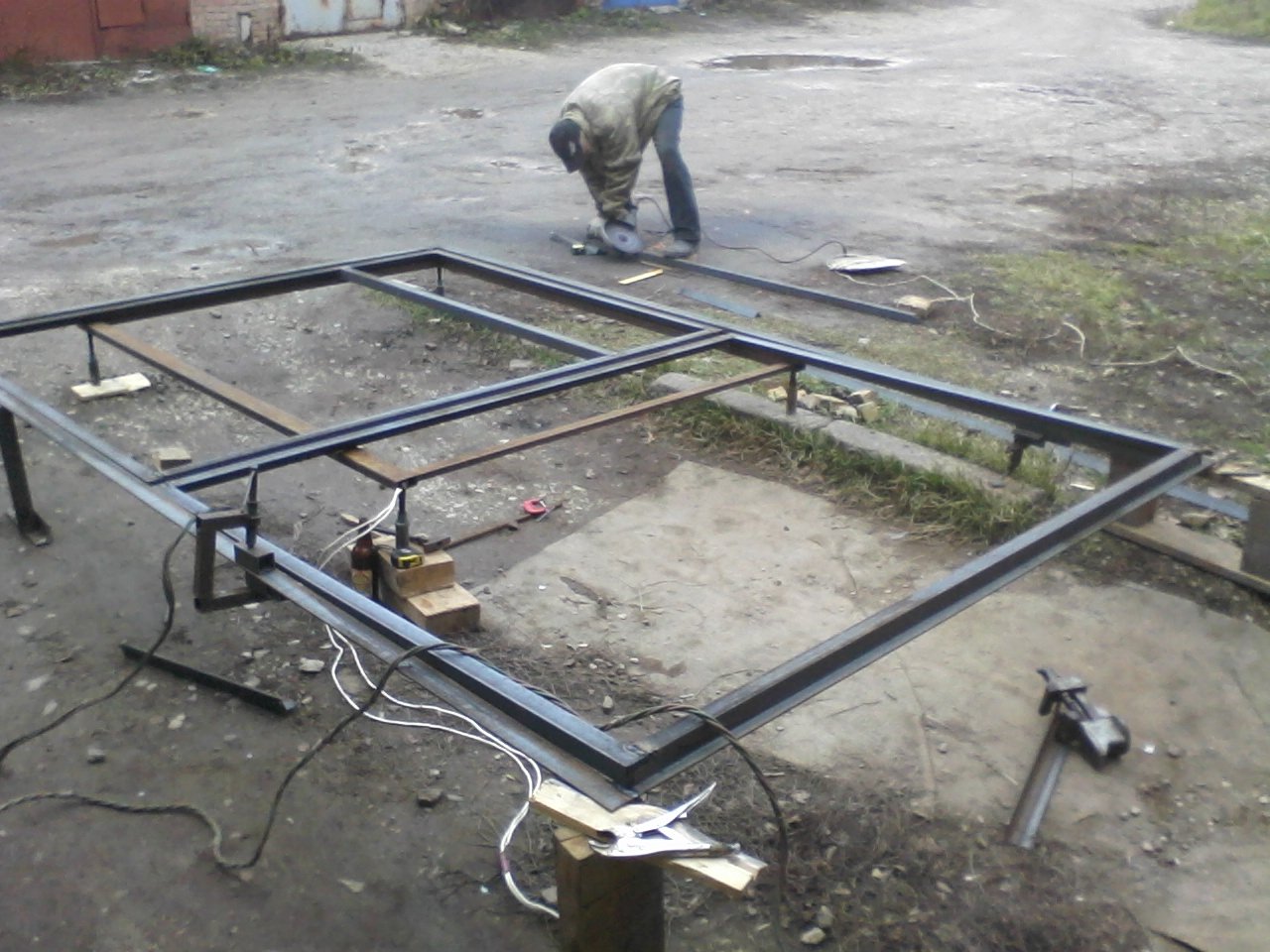

Затем следует заняться сборкой створок. Предварительно нужно приготовить ровное основание, по площади превосходящее габариты полотен. Можно использовать бетонную площадку или несколько листов асбеста.

Затем требуется выполнить такие действия:

1. Нанести мелом на основании контуры будущего изделия.
2. Напилить и уложить заготовки на площадке.
3. Выровнять профили, прихватить их по углам.
4. Снова провести замеры, выполнить окончательное выравнивание.
5. Закрепить углы сплошным швом. Сваривать нужно постепенно, не допуская сильного перегрева железа, которое может от высокой температуры повести.
6. Установить перемычки. Для достижения достаточной жесткости между горизонтальными и вертикальными фрагментами берется расстояние 50-60 см. Лучше подогнать его под формат утеплителя.
7. Приваривание внешнего листа. Его толщина должна быть в пределах 2-3 мм. Облицовка фиксируется точками сварки с внутренней стороны створок.

Следующим этапом будет приварка петель. Лучше остановиться на внутренних подшипниковых моделях. Изделия навесного типа стоят дешевле, но сложнее в эксплуатации. В них попадает влага и грязь, в зимнее время они могут замерзнуть и заработать только после прогрева. Варить нужно очень аккуратно, делая перерыв на остывание после каждого точечного контакта. Сплошные длинные швы делать не стоит, так как из-за этого изделие может перекосить, а смазка в нем сгорит. Еще лучше — прикрутить петли болтами, прихватив из шляпки точечной сваркой.

Утепление ворот гаража

В результате должны остаться просветы в пределах 5 мм снизу, 2 мм сверху и 4 мм между полотнами.

Дальнейшие действия следует проводить после того, как ворота будут повешены на петли. Утеплитель лучше приклеить к внутренней стороне обшивки, чтобы не нарушать ее целостности. Если пенопласт и пена не требуют изоляции, то минеральную вату нужно герметично закрывать полиэтиленом или мембраной. Внутри их лучше обшить легким, но прочным материалом. Отличным решением является оцинкованная жесть. После очистки поверхностей от грязи, ржавчины и окалины они обрабатываются грунтовкой и красятся. Нужно наносить не менее трех слоев жидкости, используя кисть, валик или краскопульт.

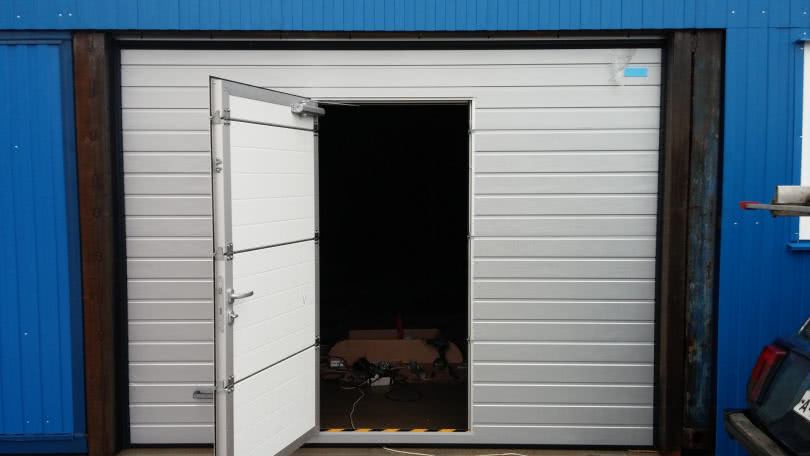

Секционные ворота

Одним из привлекательных вариантов являются секционные гаражные ворота. Они имеют следующие особенности:

• включают в себя несколько секций, которые соединены между собой при помощи специальных металлических петель;
• смещаются по направляющим, плавно переходя из вертикального положения в закрытом виде в горизонтальную поверхность при их открывании;
• в открытом виде они находятся под потолком и не требуют дополнительного места.

Такая конструкция экономит место перед воротами и внутри гаража. Она обладает достаточной прочностью и позволяет ее использовать фактически в любом гараже.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

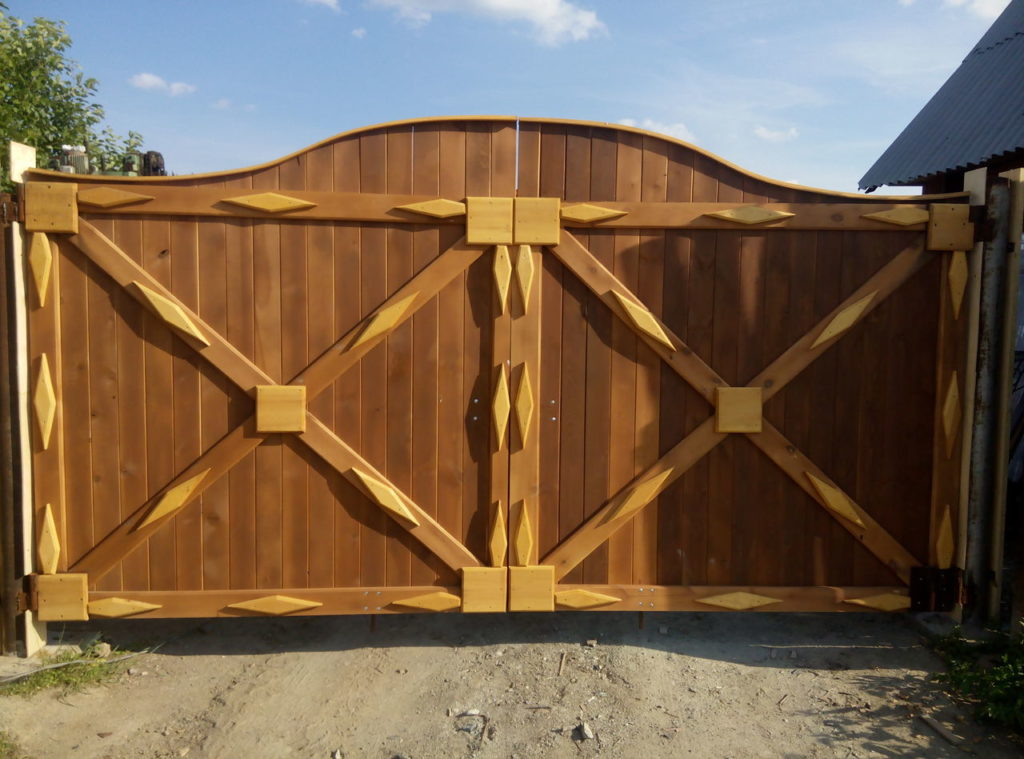

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Калиткой называется дверца в ограде, обычно распашная, позволяющая войти в огороженное пространство. Калитка может быть единственным проходом внутрь ограды или дополнять ворота – более широкий въезд для транспорта. Изготовления ограждения и калитки из металлического профиля и профнастила (листового прокатного металла с волнообразным профилем) – задача не самая простая для начинающего мастера, но использование предложенных схем, чертежей и инструкций упростит работу.

Отделка и защита въезда в гаражное помещение

Для запоров основных полотен чаще используют навесные замки на двух петлях или винтовые механизмы. Калитку удобнее оборудовать внутренним накладным замком, подобным моделям для металлических входных дверей. Для дополнительной защиты от взлома воротные полотна обшивают по периметру металлическим уголком, который крепится на саморезах через просверленные отверстия. При креплении петель для навесного замка «заподлицо» в металлической окантовке прорезают пазы.

Для защиты деревянной обшивки часто применяют металлические материалы: толстую жесть, профилированный лист. Отлично защитит въезд в гараж с улицы обшивка профнастилом. Его выпускают с декоративным полимерным напылением различных цветов. Выбор профиля металлического листа (прямоугольный, волнообразный) зависит от вкуса, финансовых возможностей владельца, общего стиля ограды и усадьбы.

Отделка деревянных полотен своими руками не потребует профессионального мастерства. Доски тщательно ошкуривают, шлифуют. Изменить окраску древесины (в цвет дуба, ореха) помогут морилки или прозрачные акриловые краски. Нетрудно сделать и полировку лака, но для наружных конструкций это нецелесообразно. Уберечь полировку от случайных царапин, вмятин не получится у самого бережливого владельца гаража.

Гаражные ворота из дерева могут быть украшены резьбой, накладные элементы из резной, точеной, древесины твердых пород или металла. Часто на полотнах размещают вензель владельца или символические изображения. Большинство декоративных работ проводят до навески полотен в воротный проем, но приклеить или привинтить украшения нетрудно и после установки.

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

• база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
• прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
• заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

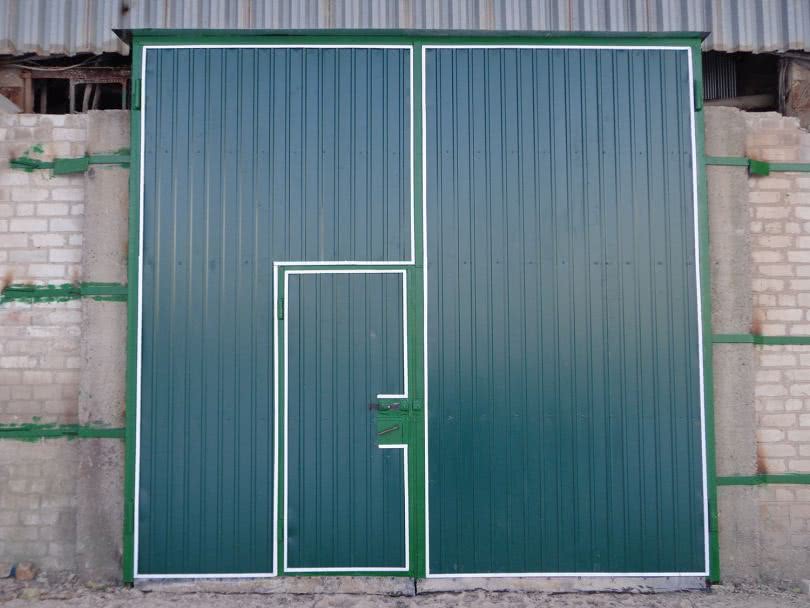

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

• отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
• объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Виды гаражных ворот: 1. Секционные; 2. Роллетные; 3. Подъемно-поворотные; 4. Распашные

Виды конструкций

Перед закупкой стройматериалов и проектировкой владелец выбирает подходящий вид ворот для гаража. Существуют всего 3 типа изделий:

• распашные;
• подъемные;
• сдвижные.

Ворота для гаража можно сделать самому

В первом случае створки открываются наружу, а во втором они смещаются в стороны за счет роликов

Чтобы правильно сварить ворота, надо уделить внимание следующим моментам:

• учесть вес ворот;
• если свободного пространства для распашных моделей не имеется, то предпочтительнее установить секционно-подъемные модели;
• определиться с покраской полотна, ведь цвет должен сочетаться с общим видом забора и дома;
• подобрать толщину листового металла и уголков;
• выбрать мощные шарниры, поскольку слабые могут деформироваться.

Владельцы загородной недвижимости часто украшают ворота коваными элементами. Такое удовольствие обходится недешево, но общий вид значительно улучшается. Согнуть арматуру и создать из нее красивые фигуры может даже новичок, но времени на работу потратится много. К тому же потребуется специальный станок для сгибания прутов и горелка. Проще заказать эти изделия через интернет у мастеров.

В этом видео вы узнаете, как сделать ворота для гаража:

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

• распашными;
• раздвижными;
• откидными;
• раскладными;
• откатными;
• роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

• ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
• высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

• раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
• каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Что такое профнастил и из чего он сделан

Начнем с того, что правильное название материала — профилированный стальной лист. Профнастил — это ничто иное, как самый обычный стальной лист, который согнут особым образом, что даёт ему особую прочность. Такой материал значительно превосходит по прочности, а также внешнему виду обычные листы стали, из которых было популярно делать ворота ещё несколько лет назад.

Чтобы добиться такой фактуры на производстве с помощью особых станков листы материала выгибаются холодным способом. Материал можно увидеть на заборах, гаражах, крышах. Профнастил невероятно популярен. Причина этому — его сильные стороны, которые легко перекрывают недостатки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Источник

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Как выбрать профильную трубу

Профильная труба – это труба прямоугольного или квадратного сечения, имеющая различные размеры и применяемая для изготовления каркасов и иных изделий, например, лавочек.

Труба со стандартным размером 25*25

Профильная труба для ворот может быть изготовлена из:

• углеродистой стали любой марки;
• нержавеющей стали;
• оцинкованной стали.

Все профильные трубы различаются по методу их производства. Выделяют:

1. сварные трубы, которые в свою очередь подразделяются на:
2. горячекатаные трубы, которые преимущественно используются для каркасов изделий, располагающихся на улице и не требующих большой точности конструкции, например, качелей;
3. холоднокатаные трубы изготавливаются с более высокой точностью и применяются для мебельных каркасов;

1. бесшовные. Являются более качественными изделиями, так как самым слабым местом сварных труб считается именно шов. Бесшовные трубы отличаются пластичностью, устойчивостью к высокому давлению и большой стоимостью, поэтому для изготовления ворот и калиток применяются крайне редко.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.
