Ворота и калитки из профнастила

Разновидности

Строительный рынок предлагает широкий ассортимент кованых ворот. Сделать правильный выбор среди существующего разнообразия очень сложно. Чтобы подобрать наиболее подходящую модель по оптимальной цене, необходимо разбираться в типах изделий, которые объединяют в себе защитную и эстетическую функции. Есть несколько основных критериев, по которым можно классифицировать все конструкции:

1. По способу открытия створок:

• Распашные.
• Откатные.
• Подъемные.

1. По способу управления:

• Механические. Открытие производится вручную.
• Автоматические. Управление осуществляется при помощи пульта.

1. По виду створок:

• Открытые или прозрачные. Сквозь них отлично просматривается огражденная территория.
• Закрытые или глухие. Скрывают участок от посторонних взглядов. Створы изготавливаются из металлического листа, поверх которого закрепляются элементы ковки.
• Комбинированные. Дверцы частично остаются открытыми. Ограждение получается менее массивным, выглядит более привлекательным.

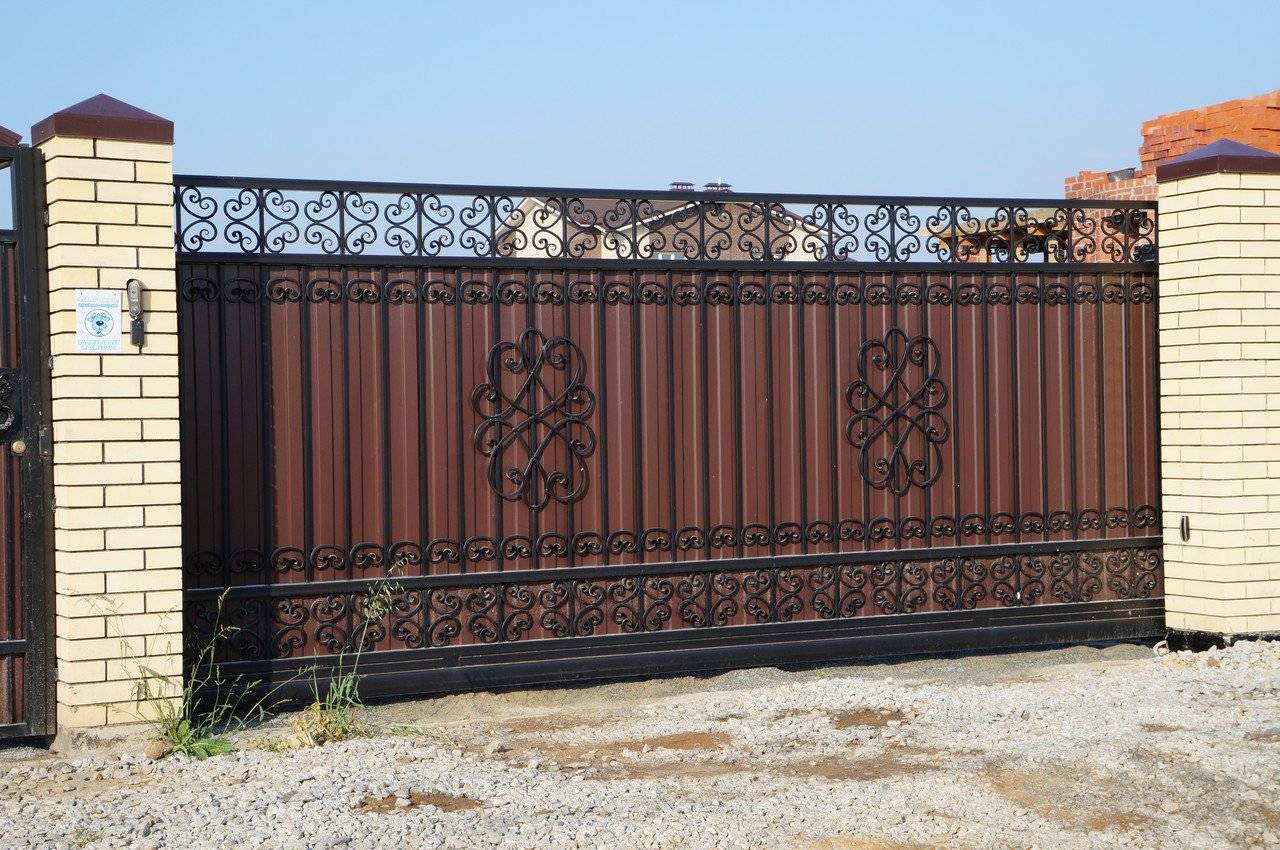

Откатные

Главная особенность откатных ворот заключается в их названии. Они откатываются в сторону вдоль забора, сохраняют место во дворе, позволяют автомобилю подъехать на максимально близкое расстояние. Для открытия створок не требуется свободное пространство перед ними. Однако изделия тоже ограничены минимальной зоной открытия-закрытия, их не получится установить в случае, если длины ограждения недостаточно.

Кованые модели очень сложны в производстве и установке. Они имеют большой вес, но характеризуются надежностью, устойчивостью к ветровым нагрузкам. Сдвижные изделия имеют следующую конструкцию: каркас, внутреннюю обшивку, откатной механизм. В зависимости от вида последнего элемента выделяют рельсовые, консольные, подвесные варианты на опорной балке. Каждый тип обладает своими индивидуальными свойствами.

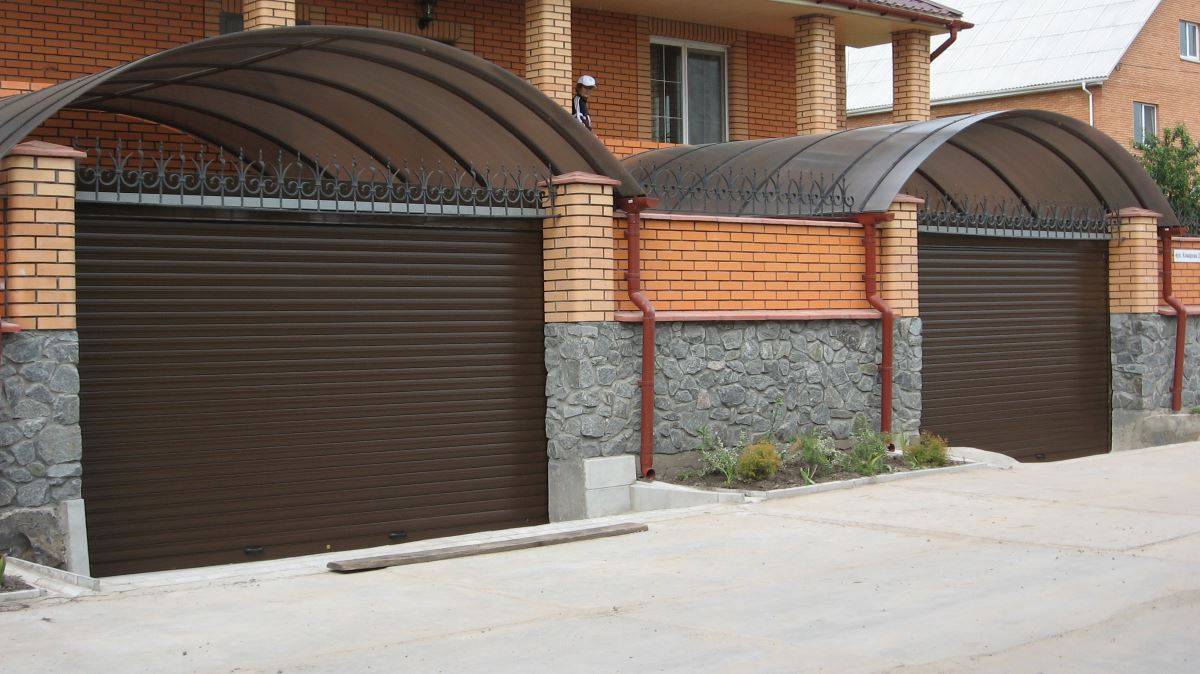

Подъемные

Существует два основных вида подъемных ворот: роллетные, подъемно-поворотные. Первый тип не может включать в себя даже отдельные элементы ковки. Второй вариант представляет собой более надежную конструкцию. Щитовые изделия имеют довольно простое устройство. Они состоят из рамы, полотна, направляющих. Основой всей системы является прямоугольный стальной каркас, сваренный из профильных труб.

Ограждения чаще всего устанавливаются в гараже, реже на въезде на участок. В открытом состоянии они значительно уменьшают высоту проема. Кованые модели встречаются очень редко. Это связано с оказываемой нагрузкой на механизм подъема, который рассчитан на определенный вес. Поэтому при установке массивных конструкций используется только устройства на противовесах, шарнирно-рычажные системы не подходят.

Массивные

Главной особенностью массивных ворот является их закрытость. Они могут быть как откатными, так и распашными. Глухие модели полностью изготавливаются из металла, имеют достаточно большой вес, поэтому при их монтаже используется усиленная фурнитура. Их задняя стенка обшивается железом, лицевая сторона полотна украшается объемным изображением или декоративным орнаментом, выполненным из кованых элементов.

Это одна из самых дорогих конструкций, которая доступна для состоятельных людей. Она способна украсить шикарный особняк, презентабельный коттедж, объект коммерческого назначения. Изделия относятся к разряду элитных, их часто устанавливают вместе с аналогично оформленным забором. Они скрывают от посторонних глаз огражденную территорию, обеспечивают максимальную защиту.

Распашные

Это самый распространенный и популярный вид. Ворота отличаются достаточно простой конструкцией. Они состоят из рамы, обшивки, опорных стоек, петель, засовов и замков. Существует большое разнообразие данных изделий. Есть одностворчатые и двухстворчатые варианты. Последние из перечисленных моделей могут иметь различные по длине створки. По наличию калитки выделяют глухие, а также ограждения со встроенной, отдельностоящей дверью.

Распашные ворота имеют наименьшую стоимость, по сравнению с другими моделями. Они нетребовательны в обслуживании, характеризуются длительным сроком эксплуатации. При их установке нет необходимости бетонировать прилегающую к забору территорию. Створки открываются вручную, могут распахиваться в разные стороны, в зависимости от места расположения петель.

Монтаж калитки

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

• 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
• 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
• 3) Производится усиление ворот посредством профильных труб.
• 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
• 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
• 6) После этого производится грунтовка всей конструкции в целом.

Разновидности калиток

Калитка из профлиста может быть разных размеров, но при ее сооружении необходимо учитывать, что:

• высота изделия не должна превышать 2 м. Входная конструкция больших габаритов будет выглядеть слишком громоздкой. При определении данного параметра следует ориентироваться на высоту забора;
• оптимальная ширина полотна составляет 1 м. В метровый проем поместится мебель, необходимые бытовые принадлежности. Увеличение ширины калитки со временем приведет к провисанию петель, деформации изделия.

Профлисты выпускаются исключительно в стандартных конфигурациях, но из них сооружают калитки из металлопрофиля различного дизайна. Самый лаконичный вариант — прямоугольное полотно, заключенное в раме. Каркас изделия формируют из круглой/профильной трубы, затем его зашивают листовым материалом. Такая конструкция подойдет для возведения глухой ограды, хорошо сочетающейся с каменными и кирпичными элементами (столбами, пролетами забора).

Более интересно смотрится калитка в форме арки. Для ее сооружения необходимо немного изменить конфигурацию рамы и вырезать соответствующее полотно.

арочную конструкцию гармонично дополнит небольшой закругленный козырек или навес, который также послужит дополнительной защитой конструкции.

Чтобы разнообразить дизайн входной группы, можно использовать вставки из поликарбоната, металлические решетки. Они придадут изделию легкость, оригинальность.

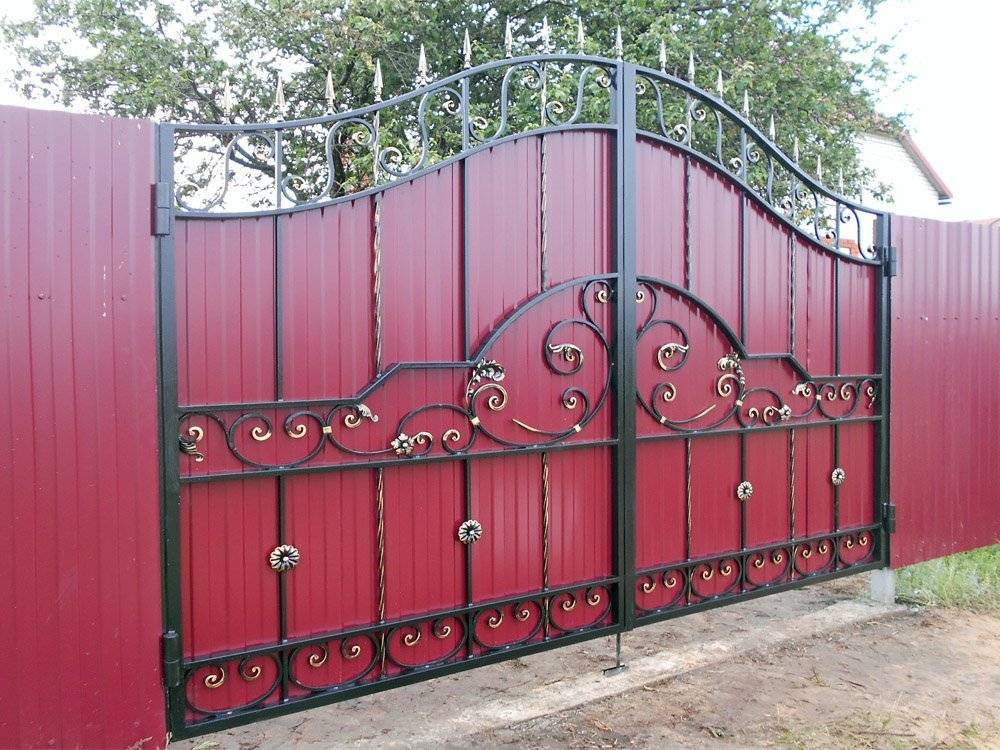

Роскошно смотрится калитка из профнастила с элементами ковки. Черные фигурные изделия будут хорошо выделяться на контрастном цветном фоне. Кроме того, профлист усилит противовзвломный эффект конструкции.

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

• легкость;
• высокая жесткость;
• простой раскрой;
• быстрота сборки конструкции;
• длительной срок эксплуатации;
• изделия из этого материала красиво выглядят в течение долгого времени;
• возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Виды ограждений

Существует два варианта размещения элементов на створке из металлопрофиля — декоративный и массивный. В первом случае металл украшает лаконичный лист, добавляя ему легкости и «воздушности». Никаких защитных функций такое решение не предполагает. Часто ковка украшает только входную группу – калитку и расположенные в непосредственной близости ворота.

Массивная калитка — не просто эффектная деталь, но и способ предупреждения проникновения непрошеных гостей на территорию. В этом случае металл присутствует не только на створке. Защитные элементы располагают по всему периметру огражденного металлопрофилем или кирпичом участка. Такое решение оберегает и профнастил от порчи в результате удара.

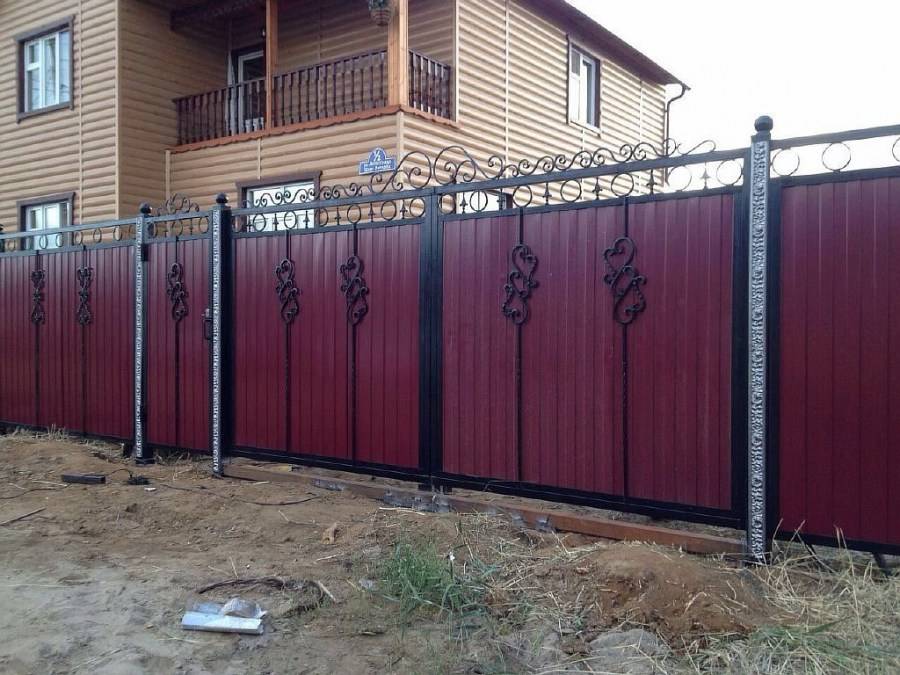

Массивные кованые элементы

Створка может быть глухой — полностью маскирующей придомовую территорию от посторонних глаз, или комбинированной. Во втором случае средняя или нижняя часть состоит из профнастила, а остальное пространство заполненной ажурными коваными деталями. Такая калитка не скрывает от соседей придомовую территорию.

Створки

Створки для такого устройства, как распашные ворота, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Как выбрать подходящий профилированный лист

Итак, чтобы выбрать качественный профнастил, необходимо в первую очередь обратить внимание на требования к покрытию. Также важен цвет поверхности

Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору

Также важен цвет поверхности. Прошедшая окраску поверхность имеет более долгий срок эксплуатации и обеспечивает эстетичный вид. Цветовое решение должно вписаться в общую концепцию дизайна коттеджа и подходить к забору и двору.

Ну и последнее, о чем не стоит забывать при выборе профилированного листа, это его толщина.
В случае если материал не укреплен, нельзя брать изделие с толщиной, ниже 0,45 мм.
Для длительного использования нужная максимальная толщина, она измеряется без доп. слоев защиты, то есть лишь внутреннего листа стали.

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

1. Металл разрезают болгаркой на заготовки нужных размеров.
2. Очищают от ржавчины щеткой по металлу.
3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

• изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
• определиться с размерами каркаса и составить чертежи;
• подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Особенности материала

Профнастил создают из металлических листов. Он имеет неоднородную структуру. Производители выпускают оцинкованные полотна или окрашенные защитным слоем. Все варианты многослойные.

Самым бюджетным является оцинкованный трехслойный лист. Он состоит из внутреннего и пары наружных покрытий. В более дорогих вариантах слоев больше – до 10.

Все профлисты делят на по сроку эксплуатации – от 5 до 20 лет. Дешевые оцинкованные материалы прослужат меньше, чем более дорогие.

Их используют для обшивки стен промышленных помещений, монтажа забора, сборки ворот, отделки гаражей.

В зависимости от области применения листы делятся на:

• Стеновые – имеют маркировку «С». Волны небольшие – от 8 до 21 мм;
• Кровельные – с маркировкой «НС». Волны среднего размера – от 20 до 100 мм. Используют для обустройства кровли, обшивки стеновых поверхностей, укладки перекрытий;
• Несущие – с маркировкой «Н». Благодаря толщине их применяют для создания несущих сооружений. Размеры волн – от 75 до 100 мм.

На практике чаще всего используются стеновые профлисты.

Разработка макета

Прежде чем приступить к работам в натуре, то есть с материалами, необходимо создать чертеж калитки. Это не просто подготовительная мера, а обязательный момент, ведь при помощи него можно рассчитать количество материалов, необходимых для работы.

Для начала нужно определиться с размером будущей конструкции. Оптимально делать стандартную прямоугольную конструкцию со следующими оптимальными параметрами:

• Ширина входа в пределах 1 метра. Меньше делать не стоит, ведь это усложнит внесение крупногабаритных предметов. Если же сделать шире – это приведет к утяжелению конструкции и необходимости создавать усиленную конструкцию и больше ребер жесткости.
• Высота стандартная– в пределах 2,2 м, но можно и несколько ниже. Главное чтобы высота сделанной калитки соответствовала высоте забора.
• Опорные столбы имеют такие же параметры, как и остальные в заборе. Длина такого столба зависит от почвы, в которую он углубляется и от высоты самой конструкции. Уровень углубления нужно рассчитывать в зависимости от типа почвы. Так для тяжелых будет достаточно 0,7 м, для пучинистых нужно не менее 1 метра, а лучше 1,5.
• Параметры столба – труба с сечением 60х60 мм.

Также на этапе создания схемы нужно продумать расположение ручки, задвижки, замка. Удобным расположением для среднестатистического человека будет высота расположения этих элементов 90 см.

Калитка, забор и ворота из профнастила

Особенности проектирования для неровного рельефа

Специфика такого рельефа в том, что стандартно поставить калитку в нем не удастся. Нужно выдержать такие условия:

• Проектировать калитку одновременно с забором.
• Конструкцию ограждения размещать «ступеньками».
• Калитку нужно сделать одной из ступенек.
• Почву под ней обязательно выравнивают – террасируют – это позволяет избежать образования большого зазора под ней.

Установка столбов и закладных деталей

Когда составлен порядок действий, можно приступать к обустройству фундамента. Его вид выбирается исходя из особенностей грунта, предстоящей нагрузки.

Определить, оптимальный вид основания поможет эта статья: «Фундамент для ограждения».

Вариантов столбов тоже несколько:

• металлические;
• винтовые сваи;
• кирпичные или каменные;
• бетонные (из блоков).

Под профтрубы можно не делать основательный фундамент, а просто забетонировать каждую стойку.

Хорошо смотрятся кирпичные или каменные столбы. Под них потребуется фундамент глубиной от 1 м

Армирование обязательно, причем важно оставить закладные из арматуры, к которым потом получится приварить трубы для фиксации петель. По центру вставляется металлическая опора и вокруг нее выполняется кладка кирпича

Распашные

Начинать работу над созданием ворот следует с установки опор. Разметив место, выкапывают ямы под столбы более метра глубиной. Материал под опору отрезают нужной длины (размер створки плюс 10 см на зазор между землей и изделием плюс глубина). Установленные столбы укрепляют цементным раствором.

На начальном этапе необходимо организовать ровную площадку для работы над конструкцией. Каркас для ворот можно купить готовый, но если принято решение делать его самим, необходимо запастись сварочным аппаратом, болгаркой, шуруповертом, ножницами по металлу, капроновой нитью. Для обработки металла понадобится грунтовка, антикоррозийная жидкость и краска. Понадобится и замочный механизм.

Для самостоятельной сборки каркаса необходима профильная труба с сечением 40 на 20 мм. Из нее с помощью сварочного аппарата изготавливают прямоугольную конструкцию, укрепляют металлическими уголками. Длинные стороны рамы соединяют несколькими перемычками. Готовую раму примеряют к опорам и отмечают место для петель, затем наваривают их.

На следующем этапе работы профнастил украшают коваными элементами. Их раскладывают на полотне согласно эскизу и закрепляют сваркой. Сначала работают с крупными коваными элементами, затем – с мелкими.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

• форму (прямоугольную, арочную, трапециевидную);
• будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

• металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
• кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

1. Выкапывают ямы необходимой глубины.
2. Их дно утрамбовывают слоем щебня.
3. Устанавливают столбы, выравнивая их по уровню.
4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Последующие этапы

В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.

Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.

Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.

Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.

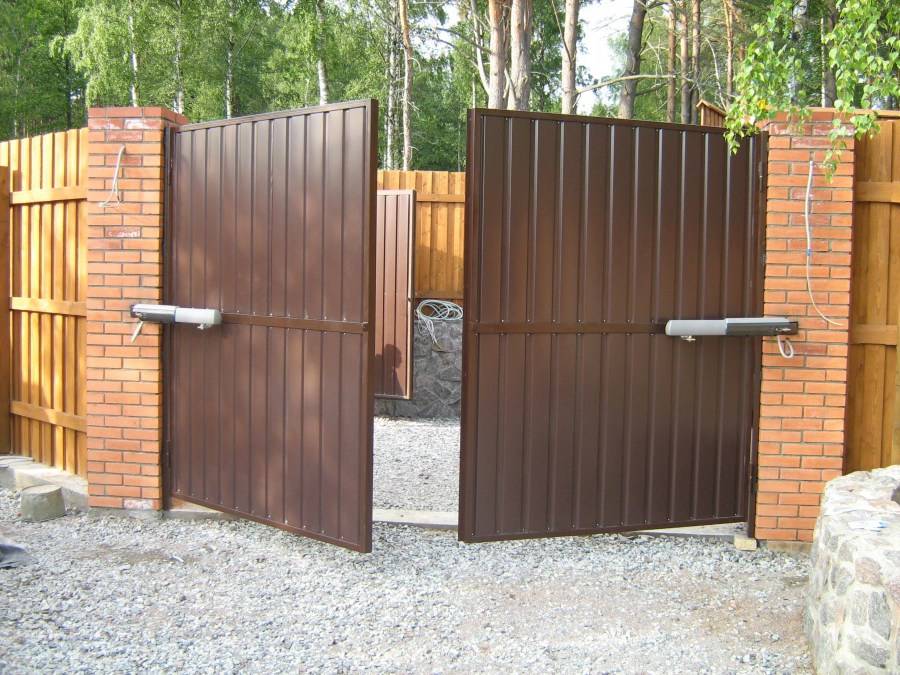

Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.

Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.

Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.

Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.

Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.

Мы не будем говорить о преимуществах и/или недостатках конструкции, остановимся на сроках изготовления и общей стоимости. Изготовить и установить распашные или откатные ворота с калиткой из профнастила можно за несколько дней. Средняя стоимость материалов и работы не должна превысить 3 тыс. руб.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

https://youtube.com/watch?v=uVo_e6jdbYk

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.
