Откатные ворота — принцип работы и конструкция
Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.
Схема откатных ворот с основными элементами
Это интересно: Дом из клееного бруса: рассказываем в общих чертах
Простые колесные откатные ворота своими руками: 6 пошаговых фото, чтобы сделать самому
Один из стандартных и наиболее распространенных вариантов откатных ворот. Достаточно прост в изготовлении и не потребует от вас больших финансовых затрат. Если сделать все правильно, то пользоваться будет легко и удобно.
Чтобы все получилось изучим инструкцию

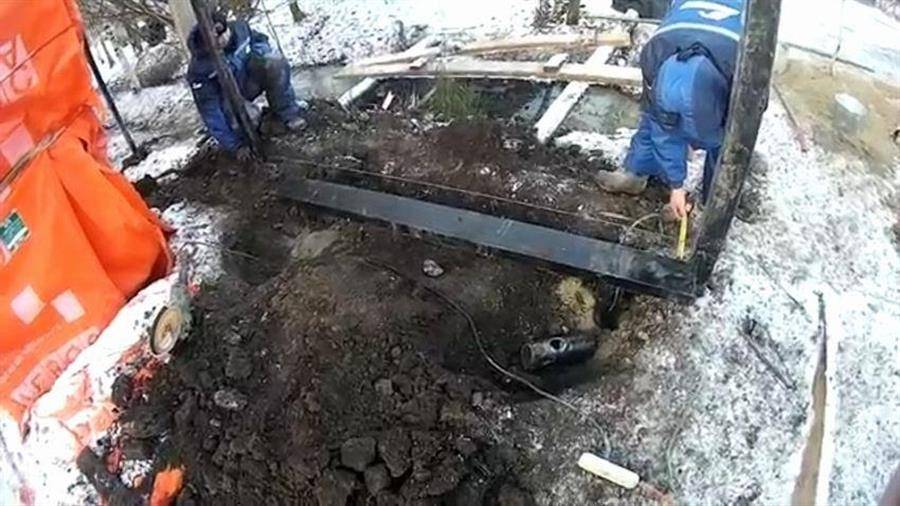

Выкопаем яму для столбов и установим в нее готовые опоры ворот
Заливаем яму бетоном и даем застыть
Изготавливаем каркас самих ворот из металлопрофиля
На столбе, сверху и снизу, на оси вращения установим ролики на которых будут двигаться ворота

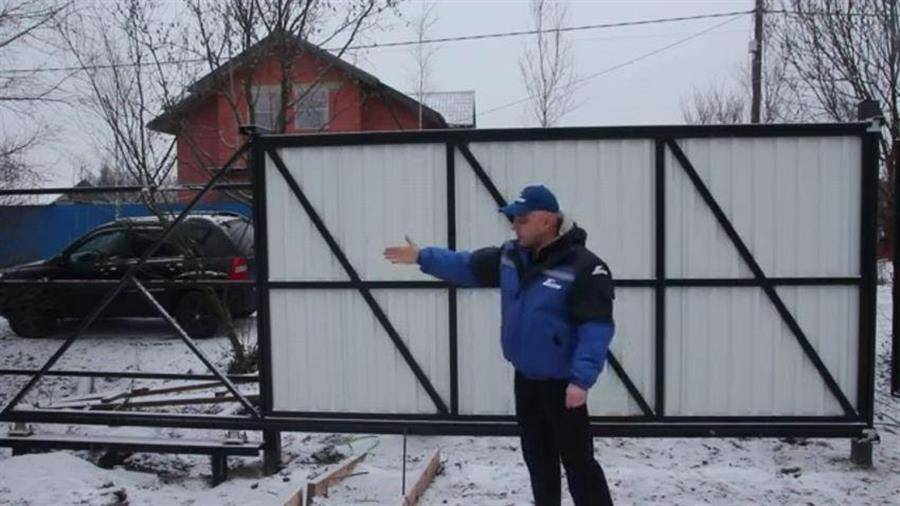

Обшиваем каркас ворот профлистом и устанавливаем на опору
Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=HLDJLDc18OQСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=6dI-0sCTeq4Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот.Автор видео: У Сереги. Делаем сами.
Читать полностью (ссылка)
Полезные советы
Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:
- Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
- Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
- Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
- Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.
Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

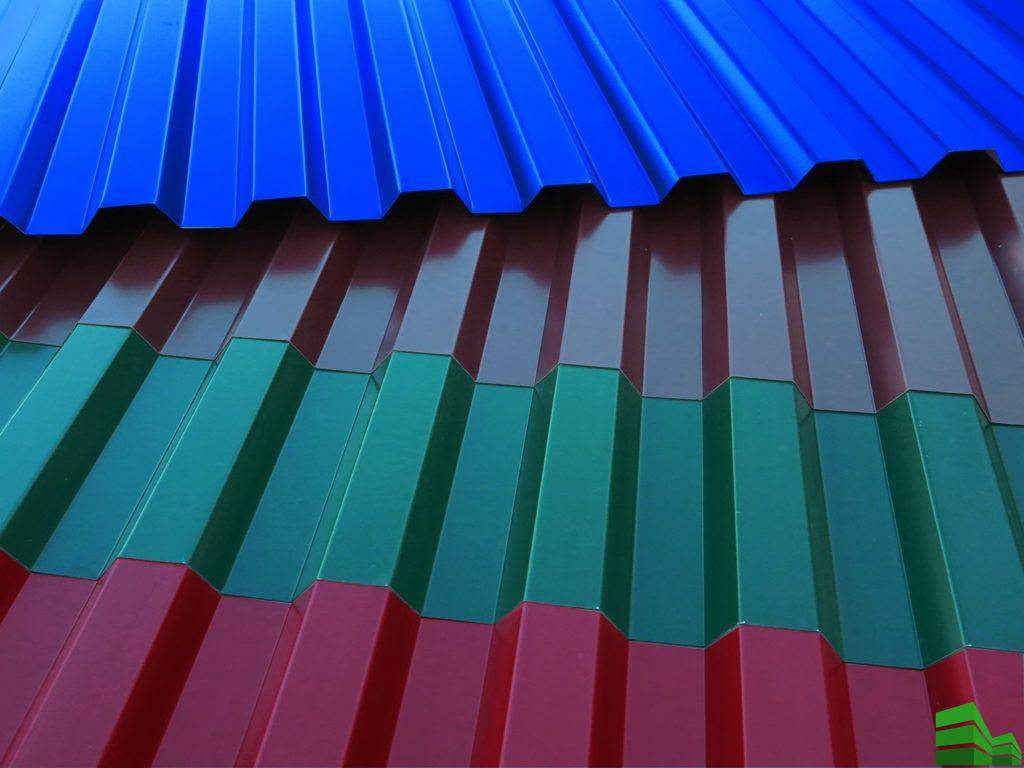

Цветовое разнообразие
По способу нанесения лакокрасочного слоя листы разделяются на окрашенные только с одной стороны, покрашенные с двух сторон в один оттенок, имеющие разноцветную двухстороннюю окраску. Используемая цветовая гамма регламентируется нормативными документами, среди которых наиболее распространены следующие стандарты:
- европейский (RAL);
- финский (RR);
- английский (HPS);
- шведский (PRELA).
Для возведения забора наиболее приемлемым является профнастил, имеющий двухстороннее окрашивание
При выборе подходящего цвета обращают внимание на его соответствие общему оформлению участка и дома. Чаще всего предпочтение отдают зеленому оттенку
Он хорошо вписывается практически в любой ландшафтный дизайн, отлично смотрится на фоне естественных зеленых насаждений.
Также спросом пользуются коричневые, синие, серые тона. Они сочетаются с большинством стройматериалов, используемых для забора, фасада здания. Выбирать красный и желтый цвета не желательно. Самым неудачным решением станет использование неокрашенного оцинкованного профлиста. Он отличается не только непривлекательным видом, но и менее долговечен и практичен.
Подготовительные работы
Чертеж с несущей балкой
Возведение конструкции можно проводить несколькими способами, все зависит от предпочтений, но основные моменты неизменны для любого вида конструкции:
- Определившись со способом возведения, следует подготовить схемы и чертежи с размерами. По ним проще будет рассчитать затратную часть и расход материала.
- Подготовить место для фундамента, на котором будет находиться несущая рама.
- Заложить фундамент, и если опорные столбы уже есть, позаботиться о закладных элементах.
- Закупить или изготовить фурнитуру для откатной системы. Специалисты советуют приобрести готовую фурнитуру, так как конструкция будет выглядеть более привлекательной.
- Учитывая тот факт, что рано или поздно вы захотите автоматизировать откатные ворота, следует заранее позаботиться о разводке кабеля.
- Если в вашей конструкции не предусмотрена силовая рама, то нужно позаботиться о прочности стены, на которую будут монтироваться направляющие ворот и держатели.
Виды и типы откатных ворот
Устройство и конструктивные особенности механизмов и способов установки.
По способу открывания:
раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;
откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.
Устройство раздвижных и откатных самонесущих ворот
Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.
По степени механизации:
ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;
автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.
По типу направляющих:
подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;
консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.
Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).
Откатные ворота подвесного и консольного типа
Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.
Откатные ворота из профнастила своими руками
Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.
Описание конструкции и работы консольных ворот
Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.
Схема откатных ворот с нижней консолью
Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.
Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предметов внутрь балки применены заглушки (8). Вся конструкция ворот смонтирована на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундамент для консоли в любом случае придется сооружать отдельно.
В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.
Откатные ворота удобно снабжать электроприводом
Откатные ворота на винтовых сваях своими руками. Инструкция + фотографии!
Вариант схожий по созданию с многими другими, но удобство его в том, что за счет своей конструкции они могут устанавливаться в не совсем ровных местах.
Посмотрим как создать вот такой вариант

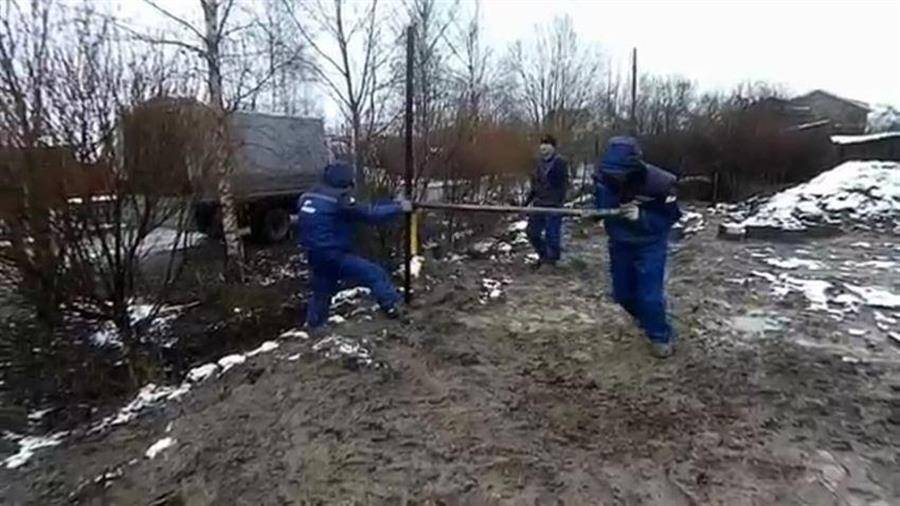

Первым делом определяем место и вкручиваем металлические винтовые сваи
Когда столбы готовы, установим направляющую ворот

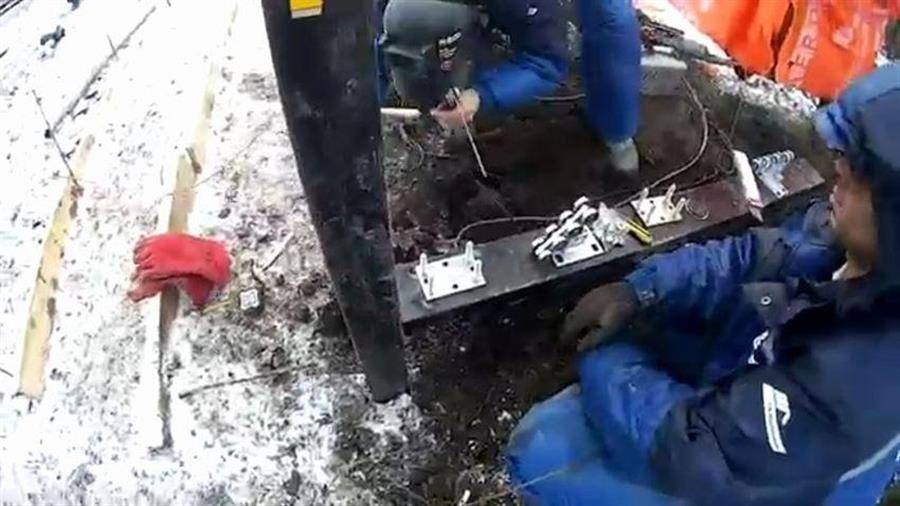

Приварим и закрепим каретки и кронштейны ворот

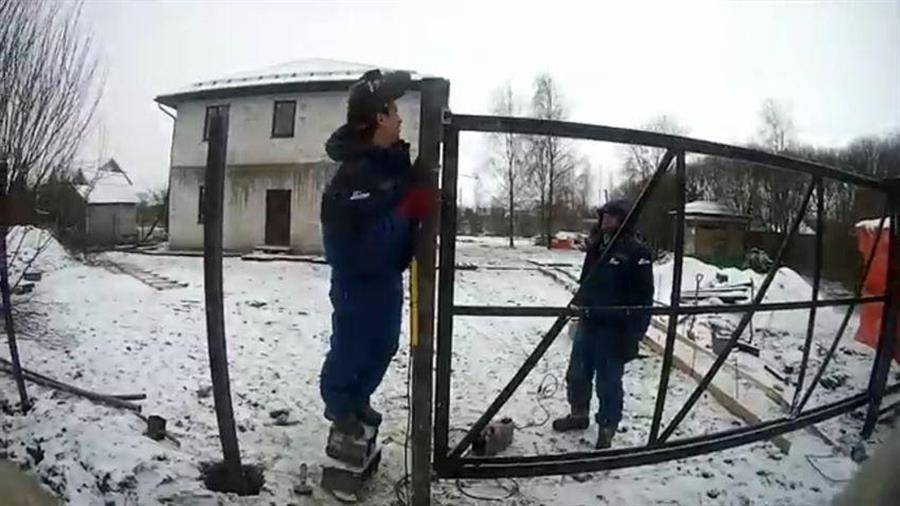

Свариваем каркас из профиля и устанавливаем на столбы
Обшиваем ворота профильным листом
Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=CeIqTly4ESoОригинальное название: Откатные ворота и забор на винтовых сваях. ООО “СВ-Фундамент”Автор видео: Строй и Живи
Читать полностью (ссылка)
Плюсы и минусы
Сильные стороны конструкции откатных ворот из металлопрофиля:
- надежность. Благодаря устойчивому фундаменту, прочному металлическому каркасу входная группа хорошо выдерживает эксплуатационные нагрузки, не теряя равновесие. Она имеет больший запас прочности, сопротивление ветру, чем распашная система. При небольших механических повреждениях полотна откатной механизм полностью сохраняет свою функциональность;
- компактность. Данные ворота занимают минимум места, они не загораживают проезд и не создают проблем при парковке транспорта;
- долговечность. Изделия из металла при правильном монтаже и уходе способны прослужить более 50 лет без потери своих технологических, эстетических свойств;
- удобство в использовании. Откатная конструкция уже сама по себе является функциональной, но возможность установки автоматики еще больше упрощает ее эксплуатацию. Благодаря бетонированию, почва под ней не будет вспучиваться от чрезмерной влаги, а зимой не потребуется расчищать проем от снега для того, чтобы открыть полотно;
- разумное соотношение цены и качества. По стоимости откатные ворота находятся наравне с распашными коваными или деревянными. Они не уступают последним по качеству сборки, функциональности, хотя и имеют более упрощенный внешний вид;
- вариативностью дизайна. При необходимости изделие можно перекрасить, полностью изменив восприятие участка.
Несколько недостатков:
- при изготовлении откатных ворот необходимо заложить основательный ленточный фундамент с армирующим слоем, что является весьма трудоемким занятием;
- для установки раздвижной системы потребуется приобрести специальные комплектующие.
Учтите: в зависимости от особенностей участка и сложности системы, изготовление, а также монтаж откатной конструкции может обойтись дороже распашной.
Обшивка каркаса
Ворота сваривать необходимо на земле, обязательно приварите диагональные профили для повышения жесткости конструкции. Затем привариваются петли, сначала нужно их приварить к отрезку профильной трубы, и только потом к раме.
На помощь нужно позвать несколько человек чтобы установить раму в пазы, потому что рама довольно тяжелая и в одиночку с этой задачей точно не справится.
При желании можно соорудить конструкцию над воротами для защиты петель и других мест соединения от влаги.
Для того чтобы обшивать конструкцию профнастилом вам понадобятся специальные саморезы. Они устроены таким образом, что на конце есть специальная прорезная кромка. С ее помощью саморез прорезает металл, а затем плотно фиксирует лист профнастила.
Как обустроить дачный участок — варианты оформления, красивые идеи и стильные решения дизайна (90 фото + видео)
- Как сделать колодец своими руками — идеи обустройства и рекомендации как красиво оформить колодец (110 фото + видео)
Компостная яма своими руками: назначение на участке, требования к обустройству, принципы устройства, варианты изготовления. Рекомендации по эксплуатации компостной ямы
Теперь вы знаете как можно сделать ворота без помощи специалистов. Желаем вам удачи!
https://youtube.com/watch?v=UxQ8jHm02Hk
Схема откатных ворот с калиткой
Схема установки откатных ворот Прежде, чем установить откатные ворота с калиткой, необходимо убедиться в том, что выполняются следующие требования:
- Присутствует достаточное количество свободного места около забора для отката: как минимум, полторы ширины проема с боковой стороны и 40 см вглубь участка.
- Необходимо учесть наличие свободного места при откатывании полотна во время планирования посадки зеленых насаждений на участке.
- Для беспрепятственной работы заграждения и для того чтобы не создавать излишнюю нагрузку на автоматику, рельеф для установки ворот должен быть ровным.
Откатные ворота со встроенной калиткой бывают нескольких видов. Но, перед тем, как определиться с видом, следует разработать подробные схемы и чертеж будущей конструкции. При этом нужно учитывать:
- Ширину въезда: откатные ворота с калиткой должны иметь ширину, равную габаритам легковой машины с прибавкой одного метра.
- Сема откатных ворот обязательно должна учитывать размер калитки и высоту ее порожка.
- Чертеж ворот должен быть составлен с учетом размеров всех составляющих элементов, а схема должна содержать подробное описание способа крепления автоматики, ее расположение. В соответствии с данными чертежа составляется смета на приобретение необходимых материалов.
На фото ниже показаны различные виды откатных ворот:
- Подвесные модели. Это конструкция с установленной верхней направляющей, без опоры с нижней части створки. Обычно подвесные откатные ворота устанавливаются при въезде в гараж, склад. Такие модели очень прочные, устойчивые к погодным и ветровым нагрузкам, взлому. Однако, на их изготовление требуется больше материала, а верхняя опора ограничивает въезд транспорта по высоте.
- Рельсовые откатные полотна. По установке и конструкции — это самая простая модель: ворота движутся по рельсу, закрепленному в земле на линии проема. Заграждение опирается снизу на приваренные ролики. Ее легко установить самостоятельно, и даже при монтаже на большие проемы (до шести метров), створка не будет провисать. Рельсовая конструкция компактная, надежная, а при обшивке можно использовать любой материла, включая тяжелый металл. Существует единственный недостаток: рельсовый проем нуждается в постоянной очистке от снега, грязи, воды, льда, чтобы нормально функционировать.
- Консольные откатные ворота. Самая распространенная конструкция: ее основу составляет швеллер, который удерживает створку в открытом или закрытом положении. Длина направляющей превышает ширину проема в 1,5 раза, чтобы уравновешивать тяжесть полотна. Ее перемещение не зависит от погодных условий, при правильной установке комплектующих гарантирован легкий ход заграждения.
Электропривод устанавливается достаточно просто, а скрытые внутри балки роликовые тележки, не подвергаются воздействию осадков, благодаря чему продлевается срок службы откатных ворот такого типа.
Пошаговая инструкция монтажа
Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.
Пошаговая инструкция установки опор:
Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части
Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.
Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня
Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.
Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.
Пошаговая инструкция по сборке каркаса
1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.
2. Свариваем раму по технологии дуговой сварки.
3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.
4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.
5. Зачищаем все сварные швы используя болгарку.
6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.
7. Красим трубу, чтобы защитить металл от коррозии.
8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.
9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.
10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.
11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.
Достоинства откатных ворот
Откатные ворота из профнастила обладают многими преимуществами, среди которых следует отметить:
Схема фундамента для откатных ворот.
- Откатной механизм при использовании не занимает много места, но амплитуда движения требует определенного свободного пространства. Устройство распашных конструкций не всегда возможно, если ворота и забор вплотную подходят к дороге либо на самом участке нет достаточно места для распахивания. Откатные ворота просто раздвигаются в сторону вдоль забора.
- Створки не соприкасаются с грунтом, они двигаются при помощи роликов. То есть снег, лед, грязь не помешают использованию ворот, они будут легко открываться при любой погоде. Необходимо только следить за чистотой роликов и направляющего устройства.
- Откатные ворота лишены такого недостатка, как расшатанные петли, просевшие столбы, препятствующие использованию конструкции. В данном случае вес распределяется равномерно, створка прослужит намного дольше. Несмотря на то что вес таких ворот может иногда быть значительным, благодаря рельсовой системе передвижения створки открываются легко и бесшумно, не деформируясь и не требуя ремонта и сложного ухода.
Особенности выбора профлиста
Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия
Именно гофра отвечает за жесткость листа.
Обозначение профнастила:
- «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
- «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
- «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.
Варианты профнастила с размерами
Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.
При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.
Схема установки конструкции
Преимущества и недостатки
7 плюсов:
- Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
- Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
- Широкий диапазон цветов, в которые можно окрасить профлист;
- Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
- Относительно невысокая стоимость;
- Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
- Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;
4 минуса:
Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях
Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.
Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.
