Как провести свет в гараж

Различные виды освещения, выполненного светодиодными прожекторами

Благодаря своим достоинствам, универсальности и энергоэффективности, прожекторы на основе светодиодов широко используются для освещения различных территорий и видов подсветки.

Для спортивной площадки

Спортивные площадки могут быть расположены на улице или внутри зданий и сооружений, поэтому тип используемых прожекторов, по степени исполнения, должен соответствовать условиям их эксплуатации. В остальном же, выбор и установка источников света, на подобных объектах, выполняются аналогично прочим типам освещаемых территорий.

Освещение спортивной площадки должно быть комфортным как для игроков и спортсменов, так и для зрителей, наблюдающих за ними. К тому же, используемые световые приборы не должны ослеплять всех присутствующих.

Основные условия для освещения спортивных площадок, это:

1. Освещенность, в соответствии с предъявляемыми требованиями.
2. Отсутствие ослепляющего эффекта.
3. Наличие ровного, заливающего света, по всей площади площадки.

В настоящее время на рынке светодиодной продукции представлен достаточно широкий ассортимент товаров, в том числе и используемых для освещения спортивных площадок. Это продукция отечественных и зарубежных компаний, из которых наиболее востребованными, в группе товаров, произведенных в России, являются:

• Серия SVT «СТАРК», ;
• Серия «Pandora LED», производства ООО «Завод Опытного Приборостроения»;
• Серия «LGT-Street-Solar», ;
• Серия «Viled», производства АО «ВИЛЕД».

Для гаража

Для освещения гаража, вне зависимости от его площади и прочих эксплуатационных характеристик, используются различные источники света, в том числе и светодиодные прожекторы.

Расчет освещения рабочих зон гаража выполняется в соответствии с выше приведенной методикой, а основными условиями освещения таких зон, являются:

1. Создание требуемой освещенности в соответствии с характером выполнения работ в конкретной зоне гаража (зона хранения транспорта, смотровая яма, верстак и зона ремонта).
2. Пожаробезопасность использования.
3. Возможность использования на напряжении низшего порядка (12,0 Вольт постоянного тока) – особенно в зоне смотровой ямы.
4. Способность работать при различной температуре окружающего воздуха.

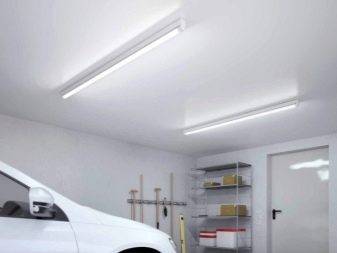

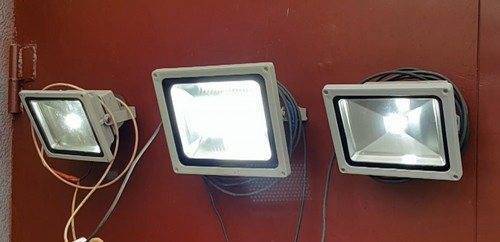

Для общего освещения площади гаража используются прожекторы линейного типа свечения, а для освещения смотровой ямы и зоны верстака – направленные, создающие узко направленный световой поток.

Критериями выбора источника света для использования в гараже, будут следующие показатели:

• Предназначение прибора и тип его исполнения.
• Технические характеристики (электрическая мощность, световой поток и напряжение питания).
• Способ установки и крепления.
• Бренд производителя и его стоимость.

Для аквариума

При оформлении ландшафтного дизайна территории и оформлении индивидуального стиля помещений различного типа, используются светодиодные прожекторы, с помощью которых выполнятся подсветка архитектурных форм и различного рода сооружений.

К такого рода освещению относится и подсветка аквариумов, располагаемых как внутри зданий, так и на открытом воздухе, в регионах, где это позволяют сделать погодные условия.

Как правило, прожекторы используются для подсветки аквариумов больших геометрических размеров, обладающих большим объемом воды и глубиной конструкции.

Конкретно разработанной методики для расчета освещения аквариумов нет, но обычно, за основу берут соотношение объема воды и освещенности, которая составляет – 40 Лк (40Лм) на 1 литр воды, для обычных систем, и 60 Лк – для аквариумов с светолюбивыми растениями и водорослями.

При выборе устройства, для подсветки аквариума, необходимо обратить внимание на:

1. Отношение обитателей аквариума к силе света, излучаемого световыми приборами.
2. Степень зажиты (влагозащищенность) осветительного прибора должна соответствовать условиям эксплуатации.
3. Тип крепления прожектора должен соответствовать месту его установки.

Схемы

Последовательность действий по монтажу электрической проводки своими руками

Провести электропроводку в гараже — монтаж

Итак, на данный момент подготовка закончена. Разметка под светильники, розетки сделана (это мы делали, когда прикидывали что, где установить, и считали, сколько требуется кабель-канала) можно приступать к монтажу.

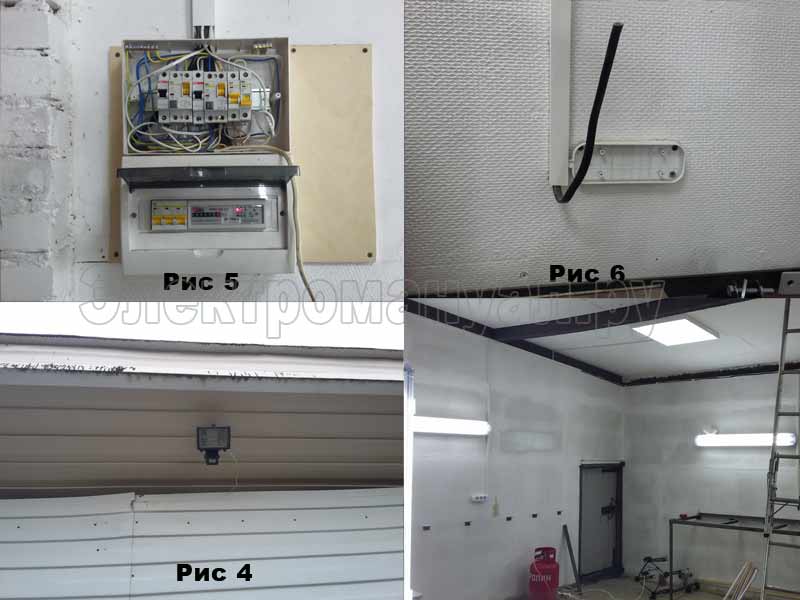

Рис. 4, 5, 6. Электропроводка в гараже — монтаж.

День первый. Устанавливаем розетки, светильники на предварительно размеченные места (не буду расписывать, как это делать, с этим справится практически любой человек). Далее нарезаем кабель-канал и крепим по стенкам до электро-установочных изделий.

Небольшой совет

При нарезке и креплении кабель-каналов помечайте крышку и основание, например 1-1, 2-2 и так далее, что-бы потом не искать, какая крышка от какого кабель канала.

Внимание!!! Не подключаем вводной кабель к щитку до окончания и проверки электромонтажных работ. Все работы проводим на обесточенном электро-оборудовании!

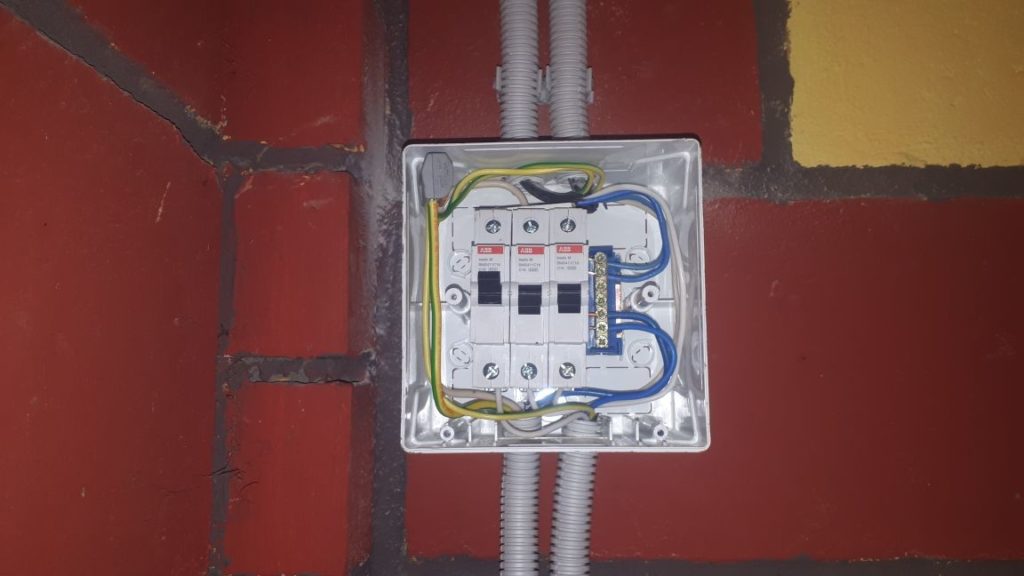

День второй. Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней.

Небольшой совет. При укладке кабеля, что-бы он не вываливался с кабель-канала, купите стальную пружинную проволоку ∅ 0.5-1 мм. и нарежьте ее  на 1-2 мм длиннее основания. Проволокой можно временно крепить кабель, вставив ее в распор между внутренними стенками кабель канала.

День третий. Едим в гараж. Подключаем розетки, светильники, зачистив и подогнав кабель по месту. Кто не знает, как это делать, можно прочитать в статье «Как подключить розетку». Далее у нас есть принципиальная схема разводки электропроводки в гараже, подключаем все провода согласно нашей схеме. Не спешим подключать вводной кабель. Берем отвертку и еще раз проверяем, что каждый провод у нас хорошо прикручен (можно подергать за кабель, что бы убедиться, что он не вываливается). Дальше проверяем то, что мы сделали, на короткое замыкание. Для этого можно воспользоваться мультиметром. Теперь, когда мы убедились, что все сделано правильно, подключаем вводной кабель к автомату и звоним местному электрику, пускай включает рубильник. После звонка берем индикаторную отвертку или мультиметр и проверяем, появились у нас три фазы, если да, то включаем вводной автомат, при этом остальные автоматы отключены. На счетчике загорятся три светодиода, поочередно включаем все группы. Да будет свет!!! (рис. 7)

Рис. 7. После монтажа электропроводки в гараже

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Простейшая схема оборудования внутреннего электроснабжения гаража

Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.

Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.

Нулевой провод, обычно

  синего цвета,

Провод заземления, обычно

 желто-голубой,

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

• Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
• Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

https://youtube.com/watch?v=A-y6kev1VOo

Электроприборы

Виды ламп

Одной из главных задач при организации системы освещения в «автодоме» предстаёт выбор светильников и оптимальной их мощности. На сегодня лампы подразделяют на 4 категории. Каждый из представленных ниже видов характеризуется определенными своими достоинствами, однако имеют и отрицательные стороны, которые обязательно должны быть учтены при выборе оборудования для организации качественного освещения:

Лампа накаливания отличается довольно низкой стоимостью и простой установкой. С помощью данного прибора можно получить яркий свет, при котором очень удобно работать даже в техпомещениях, которые не оснащены окнами. В качестве недостатка стоит выделить то, что они отличаются непродолжительным сроком службы и потребляют большое количество электроэнергии. Несмотря на небольшую цену самой лампы, расходы на электроэнергию будут весьма высокими, что перекрывает ее достоинства.

В нашем случае лучшим вариантом являются светодиоды, поскольку они:

• могут иметь различную форму и могут устанавливаться на горизонтальную и вертикальную поверхность;
• обеспечивают мощную светоотдачу при слабом потреблении;
• не нагреваются, не боятся влаги и пыли;
• отличаются стойкостью к температурным колебаниям;
• помимо качественного освещения, позволяют создать приятную атмосферу;
• являются одним из самых популярных источников света, которые сегодня можно приобрести по приемлемой цене.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Схема сети освещения гаража

Итак, места расположения светильников и электроустановочного оборудования определены. Теперь пришло самое время определить какая схема электропроводки гаража нам подойдет?

Для этого нам прежде всего все наше электрооборудование следует распределить на группы

Этот вопрос мы уже не раз рассматривали в предыдущих статьях на нашем сайте, поэтому не будем на нем заострять внимание. В итоге у вас должно получится 1 – 3 группы освещения

• Кроме групп освещения у вас вполне могут быть отдельные групповые автоматы для подключения подъёмника, мощного компрессорного или любого другого оборудования с мощностью более 2кВ. Такое оборудование целесообразно запитывать от отдельного группового автомата. Причем подключать его лучше напрямую, без использования розеток.
• Если у вас имеется трехфазный ввод питания, то часть мощного оборудования целесообразно запитать от трехфазной сети если оно имеет такую возможность.

В итоге у нас получится от 1 до 3 групп освещения и розеток, 1 группа для подключения сети 12В и 1 – 5 групп для подключения мощного электрооборудования.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Примеры схем распределения источников света

Как говорилось выше, освещать гараж одной мощной лампой нерационально. Тем не менее, если вы остановились на этом варианте, то единственный источник света лучше закрепить на поворотном кронштейне. Так вы сможете варьировать световой поток и направлять его в нужную сторону.

Но все-таки лучше использовать большее количество светильников. Располагать их можно по-разному. Поскольку в центре помещения обычно стоит автомобиль, то эффективнее освещать не центр, а боковые пространства. Ведь именно в них вы будете проводить те или иные работы. Хорошим вариантом станет размещение потолочных ламп вдоль стен, причем одну из них стоит разместить над капотом машины.

Такого же эффекта можно добиться, разместив светильники по углам или вдоль стен под потолком.

Варианты размещения ламп

Подсветку рабочих зон проще всего организовать при помощи обычной настольной лампы, низко закрепленной над верстаком или столом. Помните, что источник света не должен ослеплять и «бить» в глаза. Удобно, если лампу можно развернуть в нужную сторону.

Неправильный вариант освещения стола

Правильный вариант освещения стола

Сложнее устроить подсветку труднодоступных мест: колес и т.п. Есть несколько способов:

• нижнее освещение (на высоте 0,4-0,7 м от уровня пола);

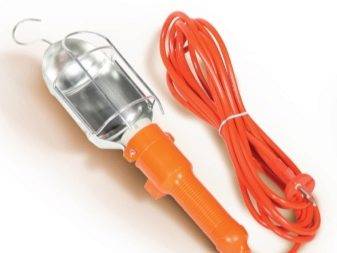

• использовать переносной источник света – самый простой и эффективный вариант (например, светодиодный прожектор);
• монтировать поворотные лампочки на кронштейне – свет может перекрываться человеком.

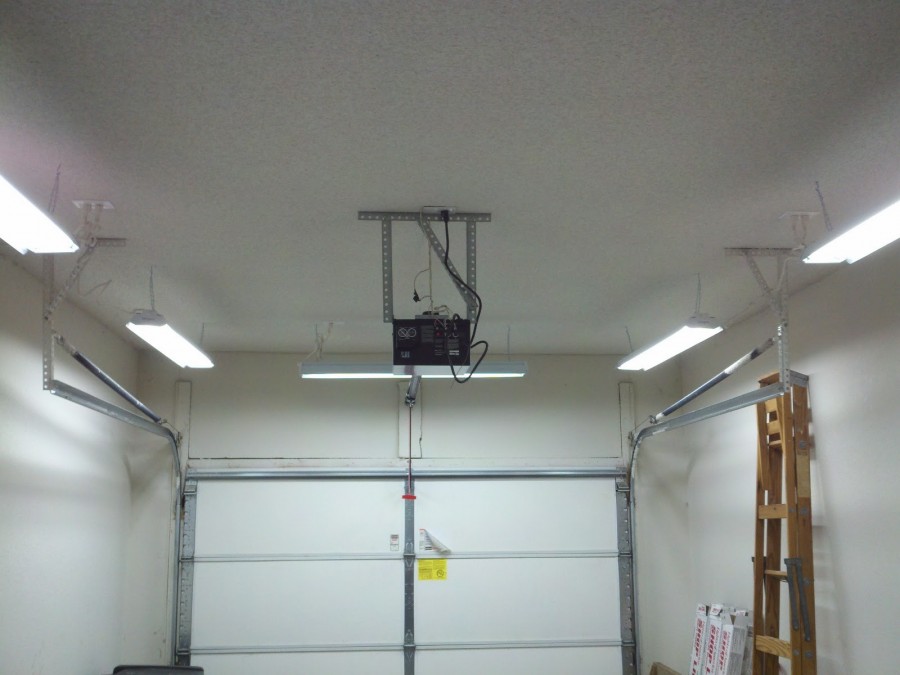

Многоярусное освещение гаража

Разводка кабеля внутри гаража

Аналогично работам в любом помещении, проводка в гараже, сделанная своими руками, реализуется двумя способами – открытым и скрытым. Выбор типа в первую очередь зависит от материала, из которого изготовлены стены гаража, а также планов по последующей отделке интерьера.

Скрытый способ провести проводку в гараже подразумевает под собой укладку всех проводов в предварительно подготовленные ниши в самих стенах. Результатом проведения таких работ будет полное отсутствие проводов на виду – это красиво, аккуратно, но требует трат времени и сил на проведение монтажных работ, а также на последующую отделку поврежденных участков. В месте, где сквозь стену был заведен основной кабель с улицы, рекомендуется установить первую розетку – она же будет силовой. Розетки (как и выключатели) также могут быть как встроенными в стену, так и наружными, установленными без высверливания специальных отверстий.

Скрытая укладка кабелей в кирпичной и бетонной стене

Если в вашем гараже стены выполнены из кирпича или шлакоблока, то самым разумным решением будет укладка кабеля в швы между блоками – это сэкономит много времени, да и штробление будет не таким трудоемким. Скрыть провод в шве будет гораздо проще, и это не испортит внешний вид стен даже при отсутствии последующей отделки. В целом этот метод укладки кабеля достаточно долгий и ресурсоемкий, часто себя не оправдывает, однако кабель в стенах будет гораздо лучше защищен от внешнего воздействия и теоретически прослужит гораздо дольше.

Открытый вариант проводки в гараже чаще всего используется в силу своей простоты. Здесь не требуется проведения работ по штроблению стен под кабели, розетки и выключатели – все элементы устанавливаются поверх стен. При аккуратной разводке получается достаточно атмосферно – как раз под стиль гаража. Все провода рекомендуется укладывать в гофрированные трубки для пожарной безопасности и крепить к стенам с помощью специальных фиксаторов. Они должны прокладываться только горизонтально или вертикально, все изгибы выполняются строго под углом в 90 градусов.

Открытая прокладка кабеля на кирпичной стене

Для сохранения эстетического вида стен провода также можно укладывать в каналы из самозатухающего материала.

Сигнализация в гараж без электричества. Как сделать правильно

Сигнализации для гаража без электричества

Автономная сигнализация для гаража предназначена для увеличения защиты машины и самого помещения от воров и расхитителей. При этом не стоит приобретать дорогое и навороченное оборудование. Простую GSM-сигнализацию можно сделать своими руками, а подробности подскажет статья.

Особенности и виды сигнализации в гараже

При обустройстве в гараже сигнализации ее основными характеристиками должны быть:

• Надежность и функциональность.
• Мобильность.
• Стойкость к воздействию агрессивной среды извне.
• Качественный звук сигнала.
• Возможность осуществлять контроль дистанционно.

Сигнализация для гаража может быть самой разной:

• GSM (см. Как делается gsm сигнализация для гаража своими руками) – это устройство, позволяющее защищать автомобиль на расстоянии.
• Автономная – это оборудование, отвечающее всем нормам и стандартам. Автономные сигнализации для гаража — один из самых достаточно популярных видов.
• GPS — инновационный вариант, позволяющий надежно защитить авто. После кражи транспорта она позволяет по спутнику отследить, где находится машина.

На фото представлен гараж, который защищает система сигнализации.

Современный гараж с системой сигнализации

• Беспроводная. Очень удобный прибор, не требующий использования проводов. Работает такая сигнализация для гаража на батарейках и на аккумуляторе.
• GSM с применением проводных датчиков. Такое удобное устройство легко монтируется, а при желании устанавливается и собственными силами. При этом не требуется особых знаний и навыков.
• Сигнализация для гаражей без электричества, представляет собой прибор, работающий автономно, без использования электричества, что особенно удобно при его отсутствии. Например, когда гараж только строиться — сигнализация будет незаменимой.
• Противоугонная, позволят еще на этапе зарождения пожара, его предотвратить.
• Самодельная — это наиболее доступный вариант устройства для защиты собственного гаража.

Как установить в гараже GSM сигнализацию

Самодельная сигнализация GSM

Для монтажа устройства понадобятся:

• Старый мобильный телефон, обязательно кнопочный.
• Обычный магнит.
• Герметизированный контакт или гермекон, обычного типа или с тремя контактами, что зависит от схемы подключения.
• Провода.
• Одноклавишный выключатель.
• Паяльник, для монтажа конструкции.

Инструкция монтажа GSM-сигнализации включает несколько этапов:

• На телефоне на одной кнопке настраивается вызов абонента, номер которого соответствует текущему номеру мобильника владельца гаража.
• Телефон аккуратно разбирается.
• Оголяется плата под клавиатурой.
• Выбирается схема подключения, что зависит от устройства мобильника: от размещения функции включения и выключения – на одной или двух кнопках. Схемы можно увидеть на видео.

Подключение системы сигнализации к мобильному телефону

При размещении команд отбоя и включения на телефоне одной кнопкой, один провод припаивается к этой кнопке, а другой — к цифровой клавише для быстрого вызова.

• На ворота гаража устанавливается магнит.
• Геркон настраивается так, чтобы при соединении с магнитом цепь была разомкнута.

Принцип действия сигнализации заключается в следующем:

• При открывании ворот — геркон контакты замыкает.
• Телефон начинает звонить по номеру владельца гаража.
• Для приведения сигнализации в рабочее положение, а затем, наоборот, в схеме предусмотрено устройство дополнительного выключателя.
• Где монтировать телефон, выключатель и прочие элементы конструкции определяется конструкцией гаража и удобством для его владельца.

Большим плюсом такого типа сигнализации в гараж на батарейках, является независимость ее от электросети. Понадобится лишь своевременно заряжать батарейку мобильного телефона, используя стандартный адаптер. При наличии в гараже электричества, адаптер лучше вмонтировать в сеть, чтобы через аккумулятор телефона он работал при перебоях со светом.

Такой GSM-сигнализации необходимо определенное время для ее срабатывания, которое составляет несколько секунд, пока будет выполняться соединение с номером владельца. Если злоумышленники после проникновения внутрь очень быстро закроют ворота, цепь разомкнется, а вызов сбросится.

Существует множество систем сигнализации для гаража. Каждый выбирает для себя тот вид, который удовлетворяет по конструкции, надежности, а цена не повредит семейному бюджету.
