Как приварить петли на калитку и ворота — видео

Как приварить петли на круглую трубу. Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

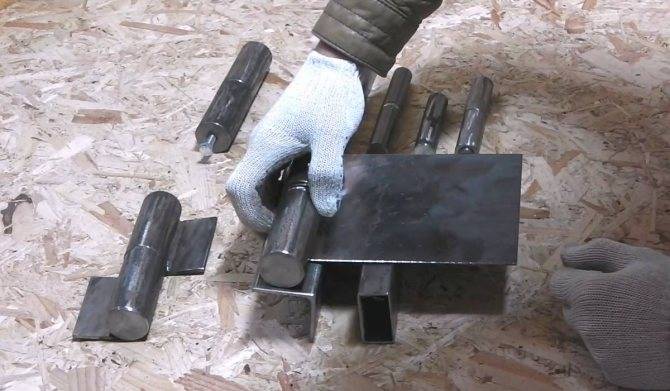

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

• проворачиваться без усилий;
• не издавать звуков;
• не болтаться;
• быть крепкими.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

В разрезе

Виды петель:

1. В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
2. В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
3. Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
4. Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
5. Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
6. Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
7. Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Накладные наружные элементы

В отличие от внутренних, крепящихся к торцу дверного полотна, наружные петли прибиваются или присверливаются к его фасадной плоскости или брускам обвязки. Это самый древний вид навесов, предназначенный для наборных деревянных дверей.

Конструкция и область применения

Накладные изделия предназначены для навешивания деревянных полотен разной конструкции и веса.

Одно «крыло» может быть разной длины, вплоть до всей ширины дверного полотна. В этом случае она становится частью самой дверной конструкции.

Старинный кованый навес

Устройство накладных петель и принцип их действия:

В закрытом положении

В открытом положении

1. Поворотная ось, вокруг которой калитка или дверь поворачиваются при движении. Она приклепана к одной из пластин, поэтому не выпадает из неё под действием силы тяжести;
2. Опорный брусок дверной коробки или столб калитки;
3. Дверное полотно;
4. Стационарная часть, зафиксированная на столбе или дверной коробке;
5. Крепежные элементы – саморезы или гвозди;
6. Подвижная часть, крепящаяся к дверному полотну;
7. Стягивающий горизонтальный брусок. Дверные петли для ворот крепятся к ним именно на уровне такого бруска – особенно, если длина их подвижной части меньше ширины полотна.

Большое значение имеет не только качество и надежность этих элементов, но и их внешний вид, так как они расположены открыто. Поэтому кованые петли до сих пор очень востребованы, несмотря на то, что их цена по сравнению с заводской штамповкой несоизмеримо выше.

Одна из самых простых и недорогих моделей для не самых «парадных» кворот

Имитация ковки

Чем длиннее «стрела», тем большую нагрузку она выдержит

Кованые петли для облегченных конструкций

Декоративная петля в виде ящерицы

Калитка на накладных петлях

Выбор и установка

Длина петель и их количество, подбираются в зависимости от размеров и веса калитки. Чем длиннее стрела, тем больше на ней крепежных отверстий, не давая полотну проседать под своим весом.

Что касается веса, то:

• Для полотна до 40 кг достаточно двух навесов, расположенных на расстоянии 15-20 см от верхней и нижней кромки;
• При 40-60 кг нужно уже три петли, причем третья крепится ниже верхней на 20-30 см;
• Если полотно тяжелее 60 кг, рекомендуется навешивать его на четыре петли, расположенные на равном удалении.

Навешивание калитки легко выполняется своими руками. Для этого длинная часть сначала прикручивается к полотну.

Крепление навесной части

Затем калитка устанавливается на место и фиксируется с помощью клиньев, струбцин или других приспособлений в проектном положении.

Установка ворот и её фиксация в правильном положении

После чего к столбу или коробке крепится вторая часть навеса.

Крепление опорной части петли

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей

Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

• металлическая рулетка;
• уровень;
• молоток;
• аппарат для сварки;
• шлифовальная машинка;
• специальная маска;
• перчатки для сварочных работ.

Правила:

1. При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
2. В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
3. Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
4. Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
5. Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
6. Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
7. Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

1. Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.
2. После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
3. После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
4. Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
5. Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

1. Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
2. Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
3. Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
4. Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
5. Запрещено сваривать сосуды, находящиеся под давлением.
6. На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Технология приварки петель к воротам

Чтобы петли надежно удерживались, их можно закрепить 2 способами. Можно соединить навес со створкой, а 2-ю часть петли – со столбом.

Рекомендуем к прочтению Способы сварки ворот в домашних условиях

Необходимые инструменты

Для благополучного проведения действий потребуется подготовить специальные инструменты. Разрешается взять любую сварку. Главное – чтобы она была мощной и могла формировать дугу.

Помимо сварки, следует подготовить маску, приспособления для измерений (линейку, рулетку, строительный уровень), смазочный состав для петель и шлифмашину для обработки швов и демонтажа группы петель, которые были закреплены с ошибками.

Установка платиков

Под платиком подразумевается специальная пластина, которая отвечает за равномерное распределение нагрузок и упрощает процесс сварки.

Чтобы качественно закрепить петлю, к ней нужно приварить такой платик, делая сплошной шов без пропусков. Опытные сварщики проводят действие и без применения пластин, но это ставит под угрозу надежность крепления.

Специальная пластина – платик – обеспечит равномерное распределение нагрузок и упростит процесс сварки.

Монтаж ворот

Перед монтажом петель следует поместить в проем полотно ворот

Важно сделать это таким путем, чтобы система удерживалась на устойчивой платформе. Для оценки ровности применяют уровень или отвес

Воротную конструкцию нужно выровнять во всех направлениях: горизонтальном и вертикальном.

Приваривание петель

Задача не требует особых умений, если придерживаться инструкции. Для крепления петель нужно:

1. Обработать механизм автомобильной смазкой, чтобы обеспечить плавность работы фурнитуры в будущем.
2. Сделать подкладки толщиной до 5 мм. Такие элементы необходимы для точеных элементов.
3. Сформировать разметку – механизмы должны размещаться на расстоянии 30 см от низа и верха.
4. Приварить петли в нескольких точках – изначально к створкам, а затем к столбам. Проверить механизмы на закрытие и открытие, продолжить сварку, чтобы сформировать цельный шов.
5. Выполнить шлифование остывших швов и обработать их грунтовочным раствором или краской.

Такой алгоритм действий применяется большинством мастеров.

Обшивка створок

Данный этап требует особой подготовки, т.к. он влияет на внешний вид и исправность фурнитуры в процессе эксплуатации. Чтобы обшить створки, необходимо вырезать из металлических листов отрезки соответствующего размера. Левая часть обрезается на 3-5 см шире, чтобы створка свободно накладывалась на правую плоскость и перекрывала щель. Обработанный лист нужно закрепить на раме в отдельных точках.

Дальше нужно обварить всю конструкцию. Металл приваривается не цельным швом, а частичными прихватками. В противном случае механизм может деформироваться.

Обшивка ворот листовым металлом.

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

Поднятие ворот

Важно поставить их ровно и вертикально.
Проверка правильности расположения с помощью отвеса.
Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки.
Приваривание петель к основе конструкции и стойкам.
Зачистка швов

Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

1. Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
2. Фиксирование перемычек. Удобно использовать для этого угольники.
3. Расположение перемычек так, чтобы было разделение полотна в трех местах.
4. Приваривание петель к перемычкам.
5. Прикрепление профнастила на петли. Это завершающий этап работы.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1.  Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

• металлическая рулетка;
• уровень;
• молоток;
• аппарат для сварки;
• шлифовальная машинка;
• специальная маска;
• перчатки для сварочных работ.

Правила:

1. При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
2. В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
3. Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
4. Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
5. Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
6. Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
7. Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

1. Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.
2. После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
3. После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
4. Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
5. Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

1. Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
2. Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
3. Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
4. Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
5. Запрещено сваривать сосуды, находящиеся под давлением.
6. На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Установка наружных петель сварным методом

Наиболее подходящий метод – приварка петель к главной раме и к калитке. Процесс несложный, но потребует усердия.

Вам пригодится

• электросварочный аппарат, нужно инверторный;
• сухие электроды d=3 мм;
• щетка по металлу;
• защитная маска;
• ботинки и костюм сварщика;
• петли (с подшипником либо без).

Петли для ворот и калиток

Последние сохранят тело и ваше зрение от ожогов электрической дугой и раскаленным металлом, вылетающим с места сварки на протяжении работы. В случае если маску, все-таки, применяют, костюмом частенько пренебрегают.

Чтобы соединить петли для калиток и ворот с опорами, не нужно особенных навыков. Но, ели у вас их нет совсем, лучше предварительно потренироваться.

Имеется два метода как приварить петли на опоры и калитку – подготовленных к установке либо уже установленных.

Первый вариант

1. Присоедините одну часть навеса сваркой к калитке, наряду с этим не забудьте, что она обязана надеваться на второй элемент.
2. Положите конструкцию на ровную поверхность и отметьте место сварки для второй части петель.
3. Выполняйте уровень между краем столба и калитки, для чего подложите монтажную пластину под нижний навес.
4. Прихватите петли с двух сторон к опоре.

В то время, когда опоры установлены, нужно разметить место для будущих навесов.

Второй вариант

1. Установите створку, с предварительно приваренными верхними частями петель, в проеме, и, подкладывая под ее нижнюю часть древесные бруски, поставьте вертикально. Проверить возможно строительным уровнем, не забыв про плоскость между полотном калитки и столбом.
2. Мелом отчертите нижний и верхний размер.
3. Приложите петли и прихватите электросваркой.
4. Навесьте калитку и удостоверьтесь в надежности ее открывание-закрывание.
5. В случае если все в порядке, приварите навесы вертикальным швом и после этого зачистите его шлифовальной машинкой. В другом случае, повторите целый процесс заново, пока итог вас не удовлетворит.

Сварка петель

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.
