Как изготовить откатные или распашные ворота из профлиста своими руками

Фундамент и монтаж основания откатных ворот

Для закрепления направляющего рельса и других элементов конструкции откатных ворот, потребуется заливка ленточного фундамента на месте установки и отката створки. Для этого вам потребуются:

• бетонная смесь (возьмите цемент от 300 марки для крепости фундамента);
• металлическая арматура для каркаса и прочности;
• опорный швеллер для ворот.

Для установки бетонного столба и системы из швеллеров и арматуры потребуется яма вдоль забора длиной 2 метра, глубиной – 1 метр, а шириной – около 40 см. Непосредственно перед заливкой бетона, следует в этой яме разместить пластину для крепления системы привода и разобраться с размещением и проведением к ней электрического кабеля. Только после подготовки конструкции можно заливать бетонную смесь.

Вариант сварки прутков арматуры для фундамента

Внимание! Пластина для крепления привода не должна быть забетонирована! Она должна быть на поверхности!

Дальнейшие работы проводятся после застывания бетона, то есть через 7-10 суток. Сначала устанавливаются 2 тележки с роликами для движения ворот. Их крепят при помощи болтов. После этого можно приступить к сбору конструкции створки, хотя для экономии времени этим можно заняться во время застывания фундамента.

Ворота из профлиста – плюсы и минусы

Профнастил очень популярен на строительном рынке, а все потому что, он обладает следующими преимуществами:

• Его поверхностного типа слой обеспечивает прекрасную защиту от солнца, коррозии и перепадов температурного режима.
• Легкий вес стройматериал позволяет выполнить установку за короткое время.
• Разнообразие цветовых решений.
• Длительный срок эксплуатации благодаря защитному слою.
• Доступная стоимость.

Минусы:

• Отсутствие звукоизоляции.
• Несмотря на прочность, профилированный лист может деформироваться из-за мех. воздействия.
• При появлении любого дефекта (даже царапинки), материал может подвергнуться коррозии.

Даже не смотря на большое количество недостатков, владельцы частных коттеджей, чаще всего отдают предпочтение воротам из профнастила.

Требования, предъявляемые к конструкции

Требования к конструкции откатных ворот Вся конструкция (несущие шины и створки) ворот должна иметь жёсткость, достаточную для того, чтобы выдерживать значительные весовые и боковые (ветровые) нагрузки. При этом полотно дверей не должно заметно прогибаться под действием собственного веса, а направляющая шина обязательно должна крепиться на сварку.

Вид комплектующих изделий, используемых для монтажа сдвижных металлических ворот, выбирается обычно с учётом следующих их характеристик:

• общий вес устанавливаемой конструкции;
• ширина занимаемого (перекрываемого) проёма;
• общая высота воротного полотна.

Полотно устанавливаемых ворот будет перемещаться вдоль забора с внутренней стороны участка, что означает необходимость наличия свободного места для него.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Расходные материалы и инструменты

Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:

• профнастил для створок;
• труба для опор;
• уголок или труба для ребер жесткости;
• профиль для каркаса;
• крепеж;
• лакокрасочные материалы;
• замки и затворы.

Набор необходимых инструментов и оборудования включает:

1. строительный уровень;
2. сварочник и атрибуты сварщика;
3. молоток;
4.  электрическую дрель;
5. шуруповерт;
6. болгарку;
7. ножницы для резки листового металла;
8. капроновый шнур.

При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается

При этом раму целесообразно усилить.

Как выбрать подходящий профилированный лист

Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.

Виды и принцип работы

Раздвижные ворота совсем недавно стали популярными. До этого устанавливали исключительно распашные. Объяснялось это высокой стоимостью комплектующих. Но сейчас цены существенно снизились, поэтому всё больше владельцев загородных участков интересуются, как установить ворота выдвижные своими руками. Такие ворота можно разделить на два вида:

• консольные;
• рельсовые.

Рельсовые сегодня считаются устаревшей моделью. Их зачастую используют на различных заводах и предприятиях. Консольные более распространены среди владельцев дач и коттеджей. Они имеют дополнительную консоль, которая является продолжением полотна. Она устанавливается за забором сбоку ворот и спрятана за ними.

Принцип работы простой: по прикреплённой консоли перемещаются ворота. Они передвигаются по откатным тележкам, установленным на фундаменте. Последние имеют 8 подшипников с роликами и находятся внутри консоли. Тем самым они надёжно защищены от атмосферных изменений и имеют большую продолжительность эксплуатации.

При качественном материале и установке ворота должны выдерживать до 6 тысяч открываний. Если пользоваться ими в среднем режиме, то хватает их на 20 лет работы.

Преимущества профнастила

Конструкция откатных ворот из металлопрофиля изготавливается на основе каркаса в виде профильной трубы или стального уголка и профнастила. Профилированной лист – это стальной холодногнутый прокат с трапециевидной гофрой, что обеспечивает высокие эксплуатационные свойства и прочность настила. Для ограждений и ворот рекомендуется прокат С-8 с высотой гофры 8 мм. Для работы можно использовать оцинкованный прокат, но лучше всего выбирать листы с одно- иди двухсторонним полимерным покрытием, что делает лист максимально защищенным от коррозии.

Такой профнастил отличается следующими преимуществами:

• надежность и прочность;
• долговечность;
• устойчивость к коррозии;
• малый вес;
• простой монтаж.

Если полотна будут иметь значительные размеры, можно выбирать профлист с большей высотой волны и толщиной стали, включая такие варианты, как «НС», то есть несуще-стеновой профнастил.

Выбор материала

Не знаю, то ли я хороший оратор, то ли мои аргументы действительно показались Николаю весомыми, но уже через полтора часа после разговора мы вдвоем стояли на металлобазе и выбирали для ворот нужный материал.

Начали с профнастила. Может показаться, что можно легко запутаться в многообразии этого листового материала, но это только на первый взгляд. На самом же деле все объяснения даны уже в самой маркировке.

Например, вам может встретиться вот такая абра-кадабра:

С21–0,7–1000–15 000

Первая буква в ней означает, что материал стеновой (С), тогда как буквой «Н» маркируют кровельное железо, а сочетанием «НС» листы универсальные, которые в равной степени подойдут и для обшивки кровли и для изготовления калитки.

Следующие следом цифры указывают на высоту волны в миллиметрах. Чем выше этот показатель – тем жёстче предоставленный товар. Но ненужно быть максималистами и выбирать для ворот листы с подъёмом гофра в 75 мм. Все равно никакой нагрузки они нести не будут, а выглядят слишком уж рельефные листы не слишком красиво.

Последующее, как правило, дробное значение отвечает за толщину металла. В нашем случае это 0,7мм, хотя могло быть и на две десятых меньше.

Потом идет полезная ширина листа (1000 мм) и его длинна (1500 мм).

Сами мы приобрели металл с маркировкой

С18-0,5-1092-16 000

Этот довольно качественный листовой материал способный выдерживать значительные ветровые нагрузки. Но самое главное для меня была высота волны. По задумке она должны была находиться в пределах двух сантиметров.

Кроме этого был закуплен профиль сечениями 40×40, 40×20 и 20×20 мм. А также, две пары гаражных петель размером 26×128 мм, кровельные саморезы, прут непериодической арматуры, полтора метровый отрезок трубы с ровно таким же как у прута внутренним диаметром и шесть метров профильной трубы сечением 80×80 мм.

«Расходники», по типу абразивных кругов или электродов я не считаю, все-таки кое-какие запасы такого добра имелись и дома.

Конструкция ворот

Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.

Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.

Преимущества распашных ворот:

• Простой монтаж, с которым под силу справиться одному человек.
• Возможность выбрать любую форму.
• Возможность добавить к общей конструкции калитку.

Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать

Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.

Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.

Преимущества конструкции:

• Хорошо выдерживает даже очень сильные порывы ветра.
• Экономит пространство.
• Повышенная устойчивость к ветровым нагрузкам.

Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.

Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.

Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Виды конструкций, способы открытия

Перед строительством стоит учесть, что ворота бывают:

1. Одностворчатые. Используются редко, поскольку требуют много места для открытия. Их минус ‒ большая парусность. Этого можно избежать, если установить усиливающие детали к каркасу. Но в этом случае возрастает нагрузка на петли и появляется риск деформации створки. Этот способ подходит для небольших по ширине ворот, а лучше – калитки.
2. Двухстворчатые. Конструкция с двумя дверьми. Бывают одинаковыми по ширине или разными. Обладают устойчивостью к порывам ветра. Наиболее популярный вариант. Стоят они дороже предыдущего типа из-за большего количества петель, фурнитуры.

Открываться ворота могут:

1. Механически. Работа контролируется вручную с помощью ключа, засова. Не зависят от подачи электроэнергии. Недорогой, легкий монтаж. Часто хозяева собирают такие ворота сами. Но по времени процесс открытия и закрытия занимает много времени.
2. Автоматически. Ворота с дистанционным управлением можно открыть, не выходя из машины или дома. Удобный способ контроля за работой гаражных, входных створок. Требуют наличия бесперебойного источника электроэнергии. Часто дополняются домофоном, системой видеонаблюдения.

Принцип работы автоматики разберем ниже в отдельном разделе статьи.

Рекомендуем к прочтению:

• Как изготовить ворота своими руками
• Красивые кованые ворота

О преимуществах профилированного листа как строительного материала при изготовлении откатных и распашных ворот

При изготовлении ворот из профнастила просматриваются финансовые выгоды.

Сварочные работы при установке распашных ворот.

Материал имеет ряд преимуществ перед другими строительными материалами, как-то:

• экономичность. Стоимость обшивки ворот существенно ниже, чем использование дерева или других материалов;
• прост в изготовлении и установке, не требует специальных знаний;
• он практичен и долговечен в эксплуатации;
• ворота из профнастила могут быть разной конструкции с использованием определённых режимов управления;
• ворота разной цветовой гаммы из профнастила дают возможность принятия решения и выбора как дополнить экстерьер приусадебных сооружений и в том числе ландшафтный дизайн своей территории.

Чаще всего устанавливаются и пользуются популярностью:

• ворота из красного профнастила;
• ворота из коричневого профнастила;
• ворота из зеленого профнастила.

Ворота из профнастила по способу открывания делятся на несколько видов:

1. Распашные ворота.
2. Откатные ворота.
3. Ворота гаражные.
4. Раздвижной вариант.
5. Ворота поворотно-подъёмного вида открывания.

Крепим профлист

Обшивать раму ворот можно как на земле до ее установки, так и «на весу». До этого необходимо хорошо зачистить металлические трубы от окалины и ржавчины, загрунтовать и тщательно покрасить металл. Вполне можно обойтись без краскопульта, а нанести защитный и красочный слой кистью флейцем в два-три слоя.

Крепим профилированный лист на рамку ворот саморезами со сверлом (металл + металл). Чтобы избежать коррозии металла под саморезы желательно положить небольшие резиновые прокладки. Шляпки крепежного материала можно подбирать в тон профлиста.

Второй вариант крепления – специальными заклепками, которые устанавливаются при помощи ручного строительного пистолета.

Для облицовки створок ворот можно использовать болты с гайками. Для них следует просверлить отверстия по размеру болта, под шляпку и гайку положить тонкую прокладку — шайбу из прорезиненного материала. Затянуть гайку ключом. На такой монтаж у вас уйдет больше времени, но результат – более надежный. В случае «расшатывания» крепежа — достаточно просто подтянуть гайку.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Окончание работ и обшивка

Завершением монтажа станет процесс обшивки полотна ворот профнастилом. В качестве креплений используют клепки. Они, в отличие от саморезов, очень долго могут держать динамические нагрузки и не ржавеют.

Обшивку хорошо делать с обеих сторон, так конструкция будет более прочной, но для начала можно выполнить только внешнюю обшивку.

На рынке стройматериалов сейчас представлено очень много вариантов комплектующих для самостоятельного изготовления и монтажа сдвижных ворот из профилированного листа.

При условии, что все комплектующие будут качественными, а тот, кто непосредственно занимается изготовлением, имеет соответствующие навыки, ворота ничем не будут отличаться от заказного варианта.

Все что нужно знать про шлагбаумы Doorhan Barrier — вы найдете в нашей статье.

Вам не интересно узнать, какая стандартная ширина гаражных ворот?

По следующему адресу http://tech-gate.ru/drugaya-produkciya/turnikety/raznoobrazie-perko.html вы сможете удостовериться в том, что цена на турникеты ПЕРКо не такая уж и высокая.

Различие есть только в отношении общей стоимости – заказные ворота с установкой обойдутся раза в полтора дороже. Несмотря на это, не имеющие опыта сварочных или других работ люди должны предоставить выполнение такого заказа специалистам.

Чтобы разобраться с тем, что представляют собой сделанные своими руками откатные ворота из профнастила недостаточно посмотреть одни лишь фото. А вот следующее видео – позволит получить более точное представление о данной конструкции:

https://www.youtube.com/watch?v=glEjqu5Aa5I

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

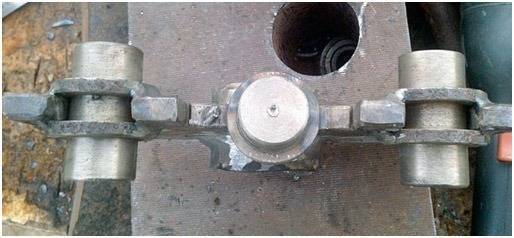

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.
