Правильное изготовление лестниц на металлическом каркасе: 2 вида

Что нужно для изготовления каркаса лестницы из металла

Расчет габаритов лестницы можно сделать с помощью мастера, самостоятельно в режиме онлайн или же используя соответствующий видеоурок. При изготовлении лестницы потребуется тщательно подготовиться и запастись не только самим материалом, например, немецкие полотна или же производства Россия, но и необходимым инструментом, но только самым нужным.

А именно, нужно подготовить:

• Болгарку;
• Дрель с мощностью более 600вт;
• Сверла по металлу;
• Сварочный аппарат;
• Ножовку по металлу;
• Напильник;
• Уровень;
• Угольник;
• Гаечный ключ;
• Молоток;
• Защитный костюм.

Такие приспособления как компас и ему подобные при подготовке деталей не нужны.

Виды лестниц на металлокаркасе

Основание несет ответственность за прочность всей лестничной конструкции, и подходить к его выбору нужно основательно.

Существует несколько видов основания каркасных лестниц:

• Деревянное основание;
• Металлическое.

В деревянном крепление ступеней к основанию происходит на тетиве, то есть ступенька вставляется в специальную щель и закрепляется посредством клеящих составов, или же ступенька крепится на специальные вырезы, находящиеся на верхней части косоура.

Металлическая, благодаря свойствам металла, конструкция крепче и долговечнее деревянного. Существуют множество вариантов лестниц с металлическим основанием, но самым популярный являются лестницы с деревянными ступеньками из дуба или бука. В общественных помещениях и в домах с большой численностью людей, устанавливают ступени из камня, так как это самый прочный, но дорогой материал.

Как правильно сделать лестницу на второй этаж из металла

Лестница – объект повышенной опасности. Во-первых, всегда существует вероятность скатиться по ней нечаянно вниз. Во-вторых, это узкое место в доме: при возможной чрезвычайной ситуации здесь образуется скопление людей. Поэтому при проектировании лестницы руководствуются двумя критериями:

• безопасностью, в том числе противопожарной;
• удобством перемещения.

Условия достижения комфортных параметров приведены в технической нормативной документации. Общие технические нормы к лестницам заложены в СНиП 21-01-97.

Дополнительные требования описаны в ГОСТ 23120-78. Сначала остановимся на ограничениях, связанных с безопасностью:

• согласно требованиям пожарной безопасности хотя бы одна лестница в доме должна иметь ширину 900 мм;
• площадки и ступени металлических лестниц изготавливаются либо из сплошного рифленого листа, либо из обрешеченных элементов. Это могут быть полосы, положенные на ребро или просечные листы.

Требование особенно важно для наружных лестниц: зимой металл очень скользок. разрешенная нагрузка на ступени – 200 кг и выше; перила должны выдерживать поперечное усилие 100 кг; минимальная высота балясин допускается 800 мм; просвет между балясинами – до 150 мм; марш должен отстоять от боковой стены максимум на 6 см: ширина площадки не должна быть уже маршевого пролета: длина площадки – хотя бы 1 м максимальное количество ступеней в 1 марше – 18 штук. Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок

Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок.

При проектировании маршей дополнительно нужно учитывать:

• возраст пользователей и состояние их здоровья,
• эксплуатационную нагрузку,
• возможность перемещать крупногабаритные вещи.

Требования к удобству основаны на антропологических данных. Длина шага среднего человека составляет 600 – 640 мм. Значит соотношение высот и длин в элементах лестницы, также должно равняться 600 – 640 мм. Эта закономерность известна инженерам с XVII века. На ее основе сформулировано Золотое правило идеальной лестницы.

В идеальной лестнице сумма длин двух подступенков и одной проступи равна 600 мм. При этом сумма размеров плоскостей одной ступени равна 450 мм.

Результат в цифрах таков: оптимальная глубина ступеньки составляет 300 мм, а высота 150 мм.

Современный ГОСТ допускает значительные отклонения от этих параметров. По мнению Росстандарта:

• высота подступенка может лежать в пределах 150 – 210 мм;
• длина проступей должна быть 250 – 330 мм;
• в отдельных случаях допускается минимальная глубина ступеней 100 мм.

При изготовлении лестницы нужно дополнительно следить и за такими соотношениями:

• предельная разница диагоналей марша составляет 4 мм;
• разница высот различных ступеней должна лежать в пределах 5 мм;
• максимальная длина выступа верхней ступеньки, нависающего над нижней, составляет 50 мм.

Советы по экономии

Изготавливать лестницы из металла своими руками достаточно легко. Но стоит сразу уточнить, что такие конструкции могут обойтись дорого. А есть ли способы немного сэкономить? Для этого можно воспользоваться советами от специалистов:

Лестница должна учитываться еще в проекте строительства дома. Если конструкция создается в уже построенном здании, то перед началом монтажных работ необходимо создавать чертеж. Этот «документ» поможет произвести монтаж межэтажной лестницы правильно и заранее рассчитать, сколько и каких деталей понадобится.

Лучше всего устанавливать лестницу вдоль одной из стен. Так можно сэкономить свободное пространство. Можно обойтись одним косоуром или тетивой, тогда вторую сторону ступеней крепят непосредственно к стене при помощи больц.

Чертеж лестницы позволит правильно рассчитать ширину. Минимальное значение параметра — 90 см. Этого достаточно для прохода одного человека. Именно такая ширина маршевой лестницы позволит использовать минимальное количество материала.

Еще один способ экономии – изготовить все своими руками. Работы, если нанимать стороннего сварщика, обойдутся дорого.

Есть вещи, на которых экономить нельзя — это относится к выбору материала. Для изготовления косоуров, тетивы и другого каркаса желательно использовать новые швеллера или металлические изделия. Для других элементов применяют и бывшие в использовании изделия. В этом случае необходимо все внимательно проверить. Металл не должен быть сильно испорчен ржавчиной.

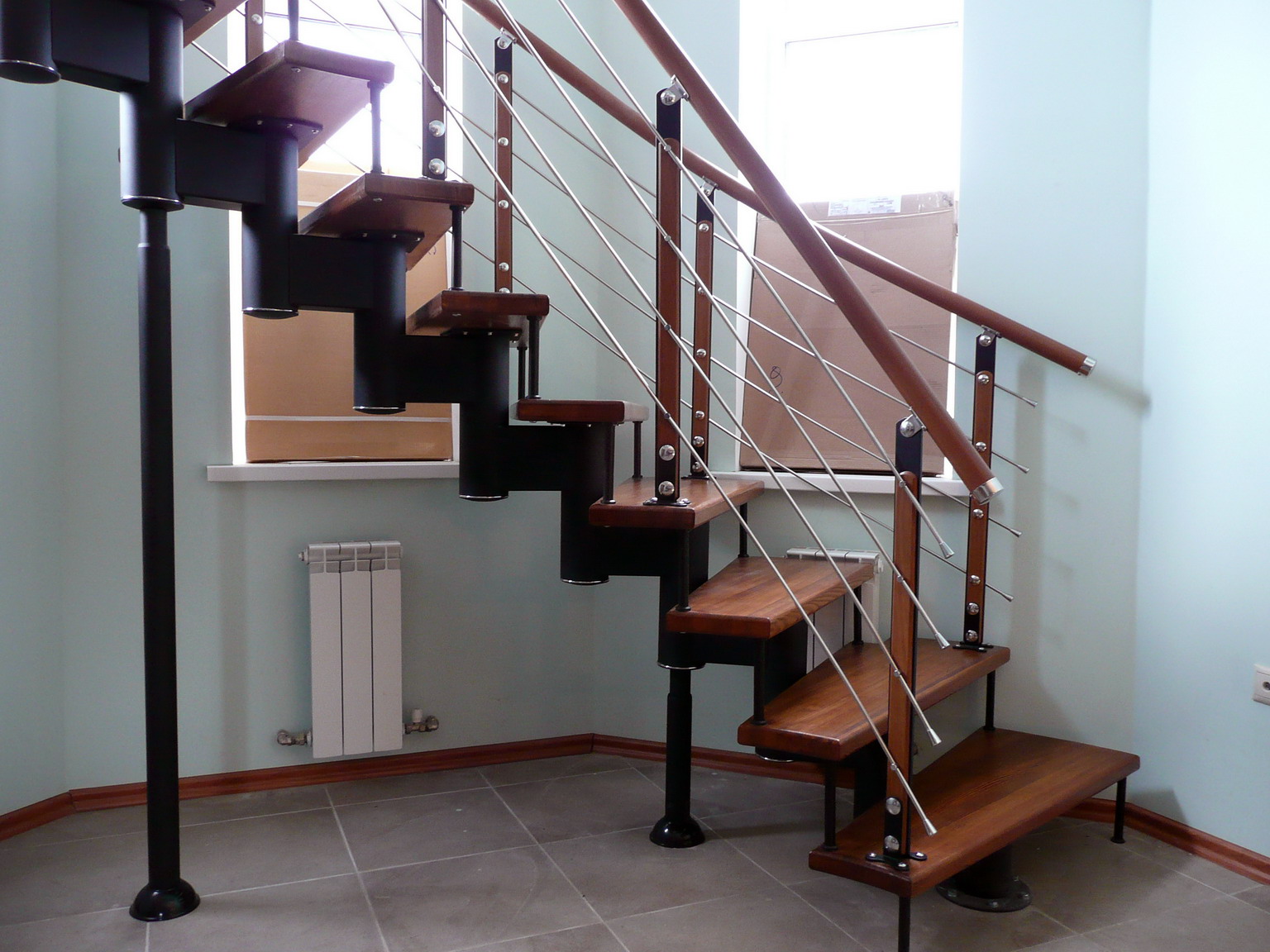

Есть еще один способ немного сэкономить – купить модульную лестницу из железа на второй этаж. У такого варианта есть очевидные преимущества. Во-первых, модульную железную лестницу легко собрать своими руками, следуя прилагаемой пошаговой инструкции. Во-вторых, в комплект входят все необходимые крепежные приспособления.

Но и в случае с модульными лестницами есть свой «подвох». Самый дешевый вариант – конструкции первого поколения. Их легко собрать своими руками, и стоят они недорого. Но такие лестницы быстро выходят из строя. Каркас не выдерживает длительной эксплуатации.

Модульные межэтажные лестницы из железа второго поколения обойдутся дороже, да и для монтажа понадобится привлечь специалистов. Каркас, площадки и другие элементы делают из композитных материалов. Но такие конструкции служат дольше и выглядят более привлекательно.

Поэтапное изготовление лестницы на металлическом каркасе (3 видео)

Недостатки изготовления лестниц на металлическом каркасе

Среди отрицательных сторон лестниц из металла можно отметить только 3 не слишком важных пункта.

Вместо опорных швеллеров при изготовлении вполне можно использовать профильные трубы

Это:

1. При ходьбе по лестнице из металлокаркаса, на котором отсутствует обшивка и шумоизоляция может создаваться слишком большой шум. Устранить его можно посредством использования декоративных накладок или же установки ступеней из дерева.
2. При использовании металлической лестницы, нужно тщательно следить за тем, чтобы не было очагов возникновения коррозии, что может стать причиной быстрого распространения ржавчины и ухудшения эстетичности. Избежать этого можно, если установить детали для изготовления, которых используется хромированная сталь.
3. Стоимость таких конструкций далеко не маленькая, и она значительно превышает цену изделий из древесины.

Как видно, преимуществ гораздо больше. Так что выбор остается за вами.

Лестница из каркаса – разнообразие типов

Существуют различные варианты лестниц, как по конструкции, так и по материалу изготовления. Лестница на металлокаркасе может быть сварной или сборной. Сварные подразделяются на три типа: закрытые, открытые и на одном каркасе. Закрытые наиболее экономичны. Так как при монтаже все элементы прячутся под обшивкой, поэтому для каркаса можно брать самый дешевый материал. Такие изделия не отличаются красивым внешним видом и часто используются в технических помещениях и подвалах. Но если выбрать красивую обшивку, то конструкцию можно использовать и в жилых помещениях. Выбирая дешевый материал, не стоит забывать о безопасности, сооружение должно быть надежным и прочным.

Для изготовления такой лестницы всего то и понадобится материалов, что несколько косоуров и ступеньки из профильной трубы

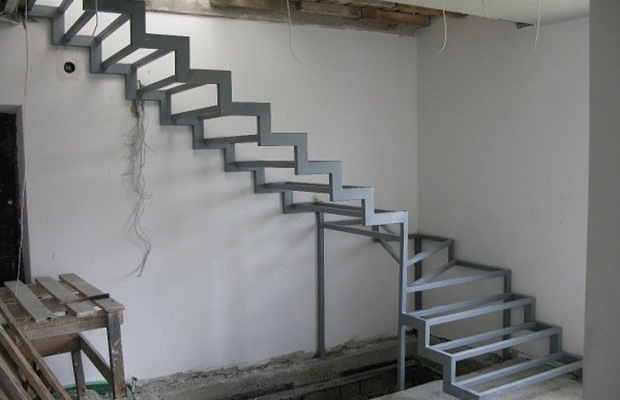

Открытые имеют два несущих элемента (косоура), на которые монтируются ступени. Для изготовления таких изделий используют профильную трубу с квадратным или прямоугольным сечением. Косоуры покрывают специальной эмалью, содержащей грунтовый состав. Каркас из металлопрофиля прочный, надежный, имеет длительный срок службы, легко монтируется, позволяет изготовить лестницу любой формы и габаритов как для внутренних помещений, так и для улицы. Такая лестница имеет красивый и изысканный внешний вид.

По конструкции металлокаркас разделяется на следующие типы:

• винтообразный;
• прямой;
• криволинейный;
• с поворотами.

Самым простым вариантом является прямой тип. Лестница с поворотами может быть с площадкой и без нее. Винтообразные типы используются больше в помещениях небольшой площади, так как занимают мало места.

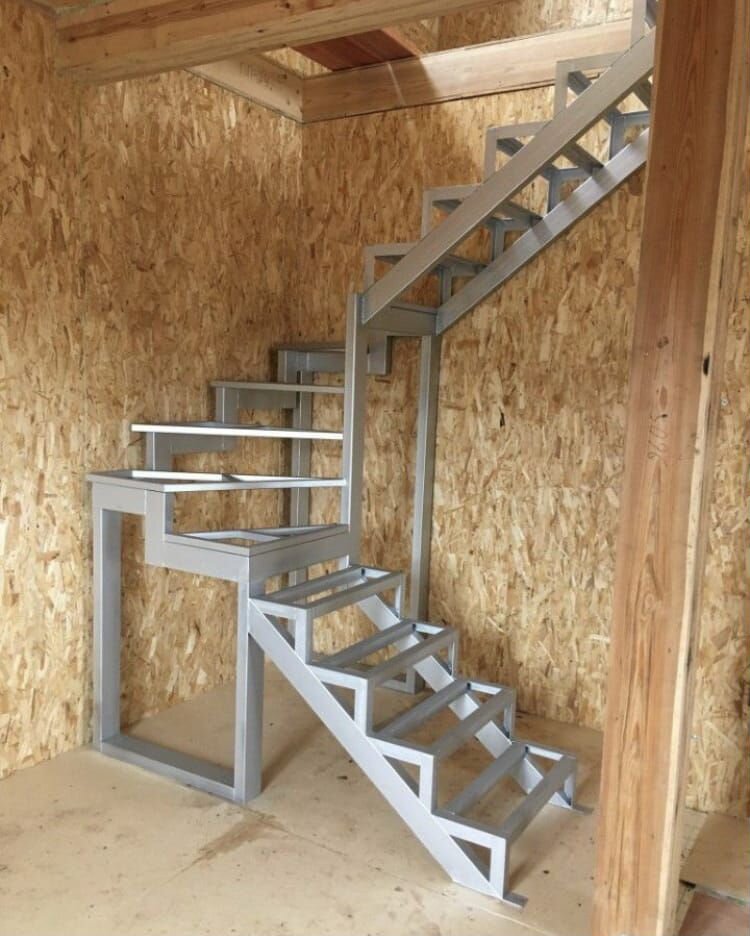

Создаем основу будущей лестницы – каркас за 6 шагов

Перед началом работ приготовьте материалы, согласно расчетам, и нарежьте трубы. Для изготовления металлического каркаса нужно закупить швеллер или профильную трубу с квадратным или прямоугольным сечением. Из материалов следует запасти лак и краску по дереву, крепежный материал, грунтовку, обезжириватель, материал для обшивки, фанеру, полимерный клей.

Из инструментов для изготовления изделия приготовьте:

• сварочный аппарат;
• болгарку;
• дрель;
• сверла по металлу;
• строительный уровень;
• напильник;
• ножовку по металлу;
• набор ключей;
• шуруповерт;
• угольник;
• молоток.

Для работы со сварочным аппаратом нужна спецодежда, которая обезопасит во время сварки. Подготовив все материалы и инструменты, приступаем к изготовлению лестницы на металлическом каркасе. Сложность монтажа состоит в том, что нужно иметь навыки сварки и умения делать аккуратные швы. Для удобства работы предварительно делаем чертеж с указанием несущих косоуров, на которые приходится значительная нагрузка.

1. Начинается изготовление с нарезки труб. Если лестница на тетивах, необходимо заготовить две балки, служащие основанием металлокаркасу. Для этого нарезаем трубы длиной, равной длине пролета. Если используются косоуры, тогда для получения двух ступенчатых элементов нарезаем изделие, согласно размерам проступи, и свариваем друг с другом.
2. Нижний конец изделия (косоур или тетиву) привариваем к площадке в полу или к платформе. Верхний привариваем к платформе второго этажа. Элементы, которые примыкают к стене, фиксируем с помощью анкеров. Стена, к которой крепится изделие, должна быть капитальной, не перегородкой!
3. Если монтируется изделие на тетивах, то для крепления ступеней на балках привариваем уголки-косынки.
4. При использовании для ступеней тяжелого материала к косоурам привариваем уголки, образующие рамку для проступи. Если обшивка будет деревянной, то при монтировании изделия можно укладывать ступень поверх косынок и закреплять крепежным материалом.
5. На завершающем этапе монтажа на тетиву или косоур привариваем ограждение.
6. Далее отшлифовываем швы полученной конструкции, покрываем все элементы грунтовкой, чтобы защитить их от коррозии.

Каркас готов, и можно приступать к обшивке.

Лучшее дерево для обшивки металлической лестницы

Обшивка лестницы из металлокаркаса проводится посредством древесины. Деревянные ступени могут быть сделаны из разного рода породы, а порой вовсе комбинируют несколько полотен для создания оригинального вида.

Виды древесины:

1. Сосна
   . Данная порода считается самой экономичной из всевозможных видов дерева. Среди достоинств можно отметить наличие эстетичного вида, светлого оттенка и приятной текстуры. Лестница из сосны способствует улучшению микроклимата в доме, устранению бактерий, вредных микроорганизмов и создает приятную атмосферу за счет приятного хвойного запаха благоприятно влияющего на нервную систему и общее здоровье человека.
2. Лиственница
   является золотой серединой среди таких пород как дуб и сосна. Лиственница относится к хвойным породам дерева. У древесины желтая окраска, а также красивая волнистая структура. Среди достоинств можно отметить твердость высшей категории, устойчивость к механическим воздействиям и отличный товарный вид, который сохраниться даже спустя много времени эксплуатации изделия.
3. Дуб
   ценился во все времена и сейчас не потерял своей популярности. У него великолепная структура, он считается идеальным материалом для лестничных конструкций и прослужит далеко не один год.
4. Ясень
   является не менее подходящей породой относительно предыдущих для того, чтобы обшить металлическую лестницу. Стоит заметить, что его применяют даже для публичных мест с большой проходимостью. Полотно обладает эластичностью, прочностью и легко поддается обработке.
5. Бук
   самый настоящий идеал для лестницы, которая строится в буквальном смысле на века. Материал прочный и износоустойчивый.

Вариантов много, выбор остается за вами.

Лучшее решение – облицовка деревом

Металлическая лестница, облицованная деревом, смотрится шикарно, особенно если используются комбинации нескольких пород древесины. Сочетание цветов, фактур, различных оттенков и игра красок радуют и удивляют гостей десятилетиями.

Разновидности лестниц

Не существует лестниц с одной плоскостью опоры. Лестницы служат для соединения разнесенных по высоте помещений, и выполняют функцию необходимого передвижения к заданному объекту.Лестницы конструктивно разделяются на винтовые, маршевые, выполненные по спирали и комбинированные.
Кроме маршевых лестниц, остальные относятся к нестандартным решениям и конструкциям. Разработка и учёт проектов для индивидуальных коттеджей и маршевых лестниц в них, не противоречат понятию, что и этот тип лестниц можно отнести к той же категории, что и остальные лестницы.Итак:

• Длина ступенек относится к величине индивидуальной. Общественные здания предусматривают при их выборе, возможности эвакуации работающего персонала в экстремальных и чрезвычайных ситуациях. В частном строении их длина может быть значительно меньше.
• Отделка лестницы деревом является процессом творческим и увлекательным. Сваренные из уголка ступеньки или цельнометаллические, как облицовывать и чем? Какие материалы подобрать?
• Ограждение лестницы, да это же поле деятельности с необозримыми горизонтами и фантазиями человека. Заполнение ограждений выполняется деревом, металлом, металлическим прутком из прямого или витого квадрата, художественная ковка с рисунком, соответствующая и подчеркивающая интерьер помещения и его индивидуальность.

Как сделать и что необходимо для облицовки

Отделка металлической лестницы деревом позволяет достичь сразу двух целей:

• Улучшаются декоративные свойства, и приобретается презентабельный внешний вид.
• Повышаются эксплуатационные характеристики.
• Необходимо приготовить древесину для отделки металла.
• Лак, столярный инструмент.
• Крепежные шпильки, шурупы и гвозди.
• Отвес, линейку и уровень.

Выбирается дизайн лестницы, штудируется инструкция, выбирается способ обшивки металлического каркаса:

С подступенниками или без них.
Делаются деревянные перила с балясинами или выбираются металлические рейлинги.
Сооружение выглядит представительно при полностью зашитом сварном каркасе, с выполненными элементами отделки из дерева.

Принимается решение о материале для ступеней

Важно следовать и придерживаться главного правила, что верхняя часть степени (накладок) изготавливается из древесины дерева, устойчивого к износу – ясень, дуб, бук. Отделка вертикальных просветов между ступеньками выполняется клееным дубом или древесиной более мягких пород

Ель или сосна под ковровым покрытием будут смотреться вполне уместно.
Отделка деревом лестницы начинается с подготовки элементов обшивки. Материал подгоняется под размеры каркаса таким образом, чтобы избежать щелей. Для чего деревянные детали для ступеней, предварительно измеряются и нумеруются одна за другой.
Подбирается вид балюстрады, который одновременно выполняет защитную функцию ограждения и является эффектным украшением лестницы, определяющим первое впечатление внешнего вида конструкции. Перила выпускаются разных сечений, необходимо подобрать форму максимально комфортную именно для вашей руки.

• Устанавливаются деревянные элементы. Закрепляется верхняя часть ступени шурупами.
• Плотно упираются подступенники в каркас и тоже фиксируются. Подобным образом выполняются работы по всей длине конструкции.
• Столбики и балясины размещаются по краям ступеней от начала и до конца.
• Производится проверка их вертикальной установки, элементы фиксируются специальными шпильками и устанавливаются на них перила.
• Каркас зашивается полностью. Закрывается боковая часть лестницы деревянной панелью, повторяющей форму ступенек. Для отделки металлических маршей тыльной части конструкции, используются такие же панели или листы из гипсокартона. Эта работа выполняется сразу после обшивки ступенек и выполнения подступенников.
• Все деревянные элементы лестницы покрываются лаком и дают время для просушки.

Готовая конструкция будет выглядеть намного привлекательнее, если деревянная панель будет на 2-3 см больше металлической ступеньки. Обшивка металлической лестницы деревом особенно шикарно смотрится при комбинировании различных пород древесины.

Типы конструкций

В целом сейчас предлагается много типов конструкций и видов, поэтому следует выделить лишь основные:

1. Винтовая – спиральный тип лестница, зачастую используется в домиках с ограниченным пространством. Ступеньки трапециевидного типа, располагаются вокруг металлической трубы, крепятся к ней узкой стороной. Проста в установке, производится на месте, дополнительная подготовка не потребуется. Для заказа лестницы достаточно знать габариты помещения и высоту первого этажа.

2. Маршевая лестница – представляет собой непрерывный ряд. Занимает много места и может устанавливаться только в домах с огромной жилой площадью. Если лестница получается длинной, то ее можно разбивать пролетами (небольшими плоскими площадками).

3. Подъем на наклонных балках. Балки представляют собой опору, ступени укладываются сверху. Зачастую в качестве металла здесь используют двутавры, швеллеры и профильные трубы.

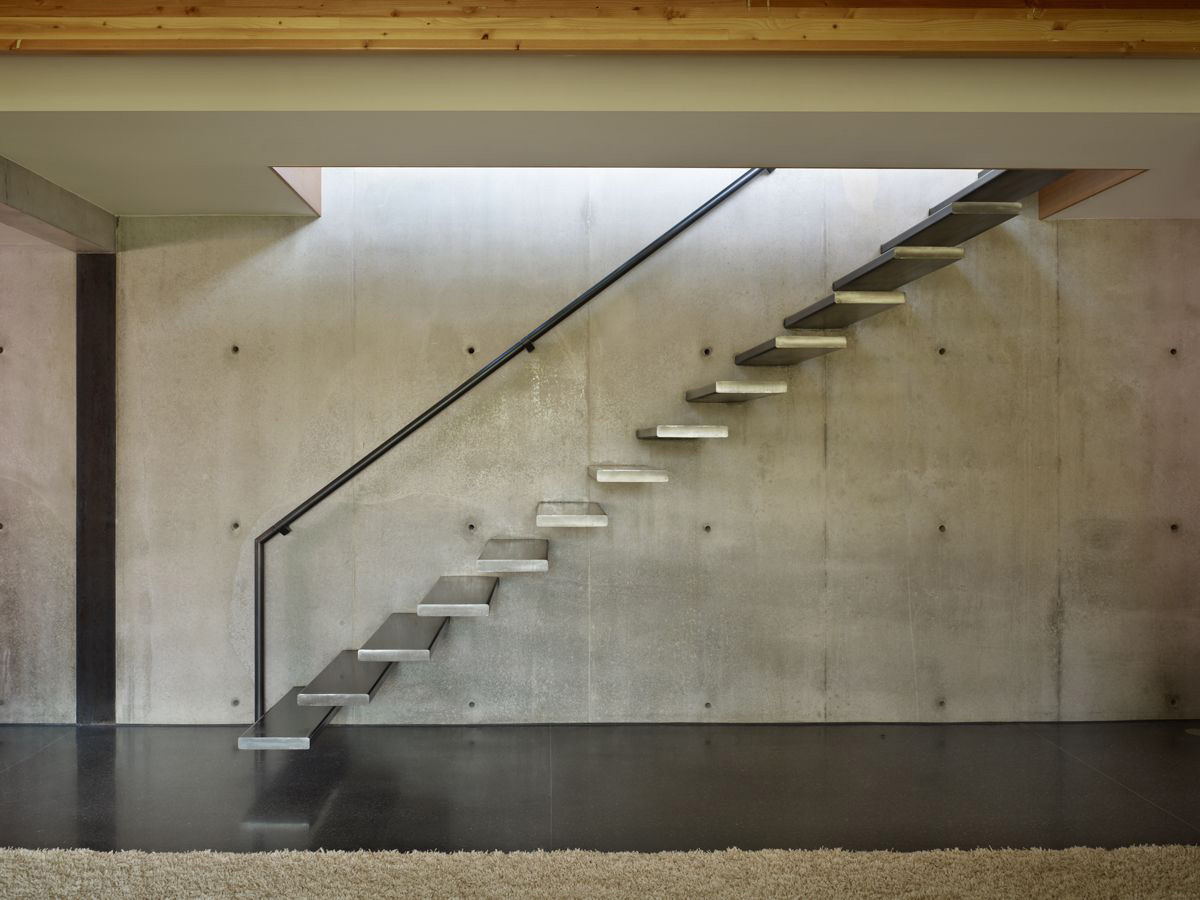

4. Ступени из стены. В этом случае одна из сторон крепится к стене, есть консольный и больцевый варианты. В первом случае нет никаких перемычек, ступени просто висят в воздухе. Во втором варианте с больцами используются соединяющие металлические элементы, ограждающие внешнюю сторону ступеней. Не используется в случае, если дома есть пожилые люди или дети.

5. Лестница на тетиве. В целом принцип аналогичен косоуру. Разница лишь в том, что здесь ступени вставляют в пазы, что предназначены для этого и являют собой небольшие гнезда.

6. Хребтовая лестница. Этот вариант является самым оригинальным и интересным. Все элементы соединяются таким образом, что внешне это похоже на реальный хребет.

Всего существует три основных вида каркасов из металла:

• Закрытый. В стандартном варианте состоит из двух косоуров, изготовленных из швеллера и сваренных из металла ступеней.
• Распашной. Включает в себя 3 элемента: два узких сходящихся марша к одному, что шире за них. Устанавливается только в домах с большой площадью.

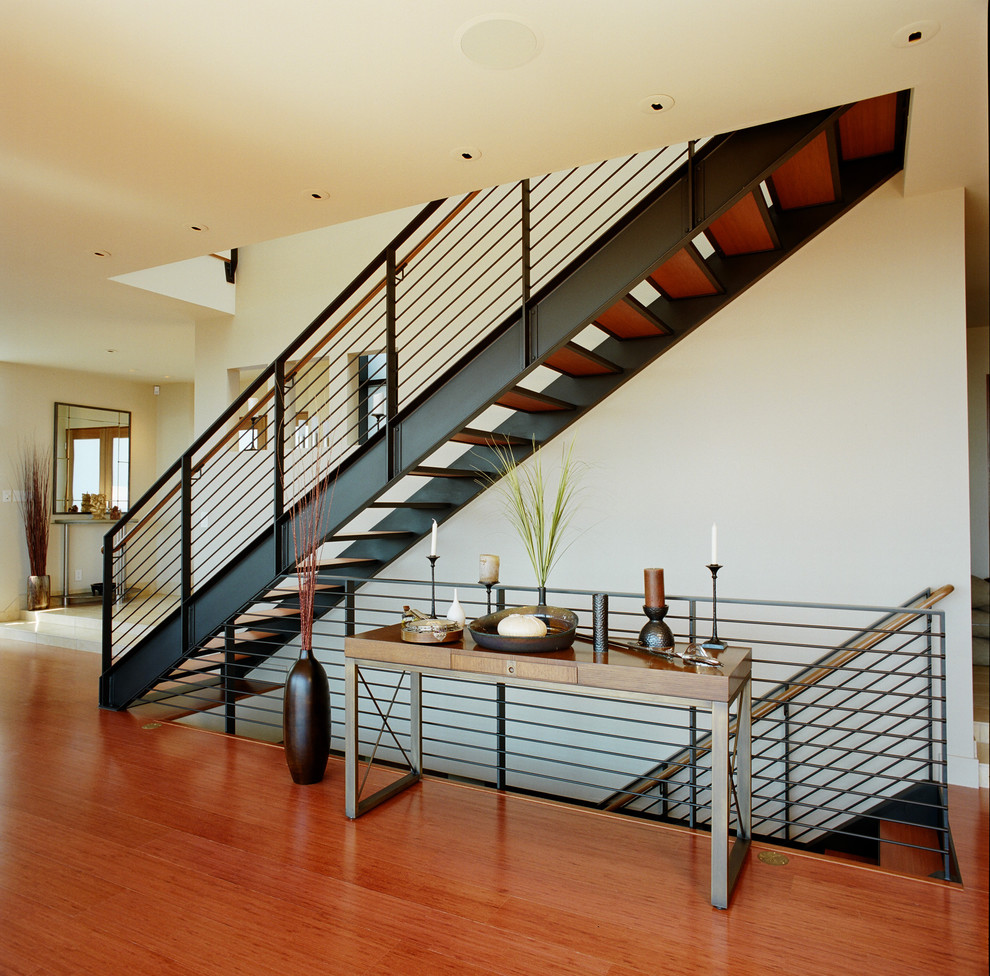

• Открытый. За основу берется профильная труба. Подступенников в этом варианте нет, а косоур используется лишь один, располагается в центре.

Недостатки изготовления лестниц на металлическом каркасе

Среди отрицательных сторон лестниц из металла можно отметить только 3 не слишком важных пункта.

1. При ходьбе по лестнице из металлокаркаса, на котором отсутствует обшивка и шумоизоляция может создаваться слишком большой шум. Устранить его можно посредством использования декоративных накладок или же установки ступеней из дерева.
2. При использовании металлической лестницы, нужно тщательно следить за тем, чтобы не было очагов возникновения коррозии, что может стать причиной быстрого распространения ржавчины и ухудшения эстетичности. Избежать этого можно, если установить детали для изготовления, которых используется хромированная сталь.
3. Стоимость таких конструкций далеко не маленькая, и она значительно превышает цену изделий из древесины.

Как видно, преимуществ гораздо больше. Так что выбор остается за вами.

Дизайн лестницы на металлокаркасе

Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.

Крепления

По типу креплений различают следующие виды лестниц:

• на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;

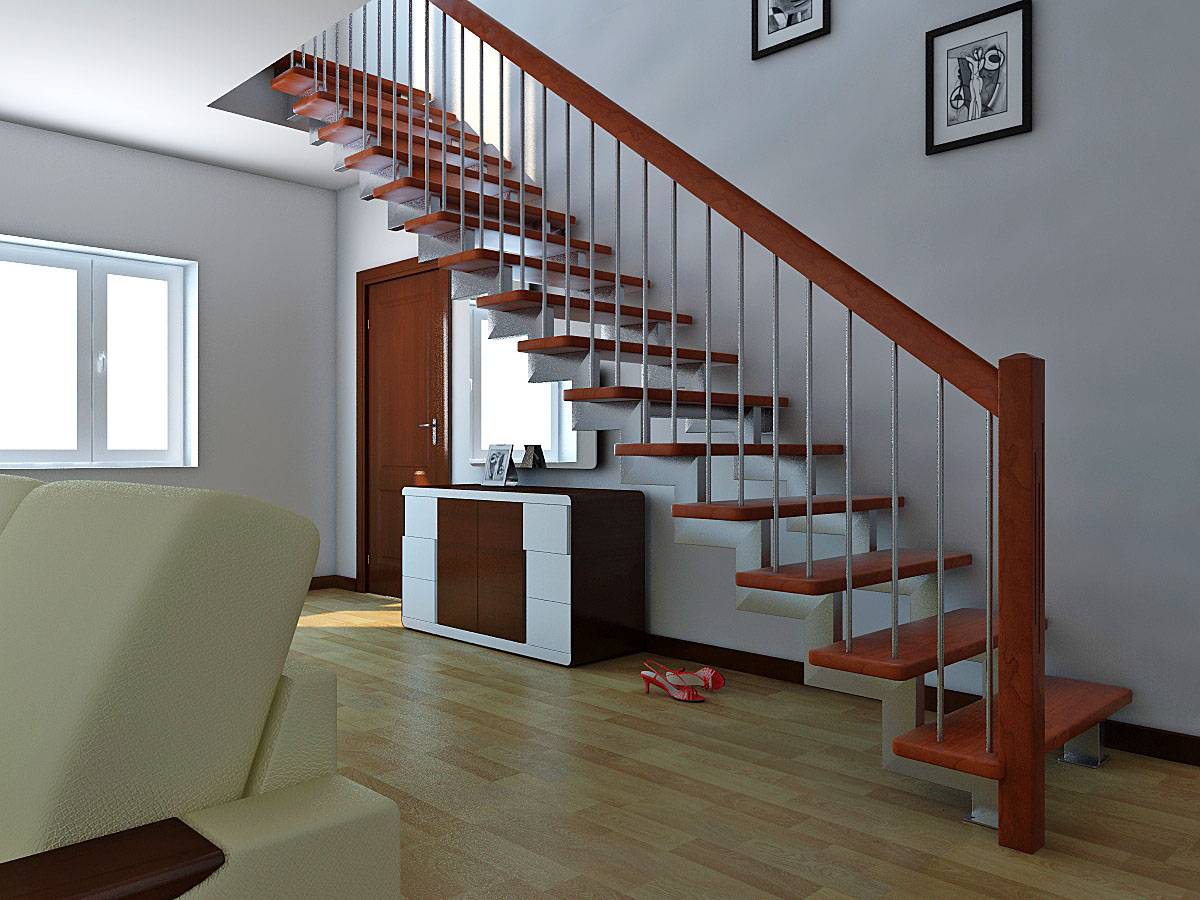

• на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
• на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.

Ступени

Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:

• дерева;
• металла;
• пластика;
• камня;
• стекла.

Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.

В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.

Перила и ограждения

Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:

• нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
• дерево. Классический вариант, подходящий для помещений любого назначения;
• пластик. Может использоваться в качестве труб или листовых материалов;

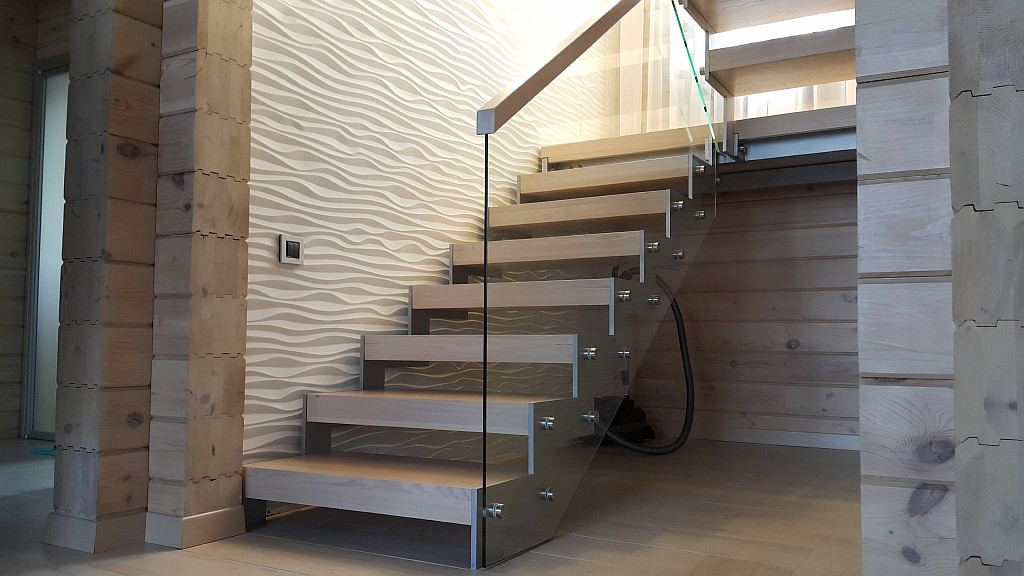

• закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.

Классифицируются перила и по способу монтажа:

• в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
• с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.

Для того чтобы лестница выглядела аккуратной и законченной, после окончания монтажных работ проводят декоративную отделку. С целью защиты от коррозии металлическое основание покрывают специальной краской. Далее в зависимости от дизайнерского решения его обшивают различными листовыми материалами или оставляют открытым. Фото вариантов отделки широко представлены на специализированных ресурсах.
