Как установить GSM охранную сигнализацию для гаража своими руками, схемы и решения

Методы устранения нарушений

Куда выводить сигнал о нарушении границ домовладения каждый решает сам. Можно оставить лишь местное оповещение в надежде, что неопытные воришки испугаются рёва сирен и мерцания стробоскопов. Или неравнодушные и бдительные соседи сообщат о происшествии.

Можно установить охрану с передатчиком для отправки сообщений на смартфон. Тогда решить, как действовать, предстоит быстро и чётко: вызвать правоохранителей, попросить по телефону жильцов соседних домов осмотреть дачу, или, если есть такая возможность, воспользоваться IP-камерой для удалённого обследования места проникновения. Такие меры прекрасно подойдут для небольшого близлежащего дачного посёлка.

Для большой и удалённой загородной недвижимости нужен более сложный защитный комплекс с выходом на частных охранников или на охрану МВД.

В последнее время услугами ЧОПов пользуется всё большее количество граждан. Но и вневедомственную охрану не надо списывать со счетов. В этой структуре работают профессионалы с правом применения огнестрельного оружия и передвижения со спецсигналами. Так что помощь придёт своевременно и в полном объёме.

Принцип работы

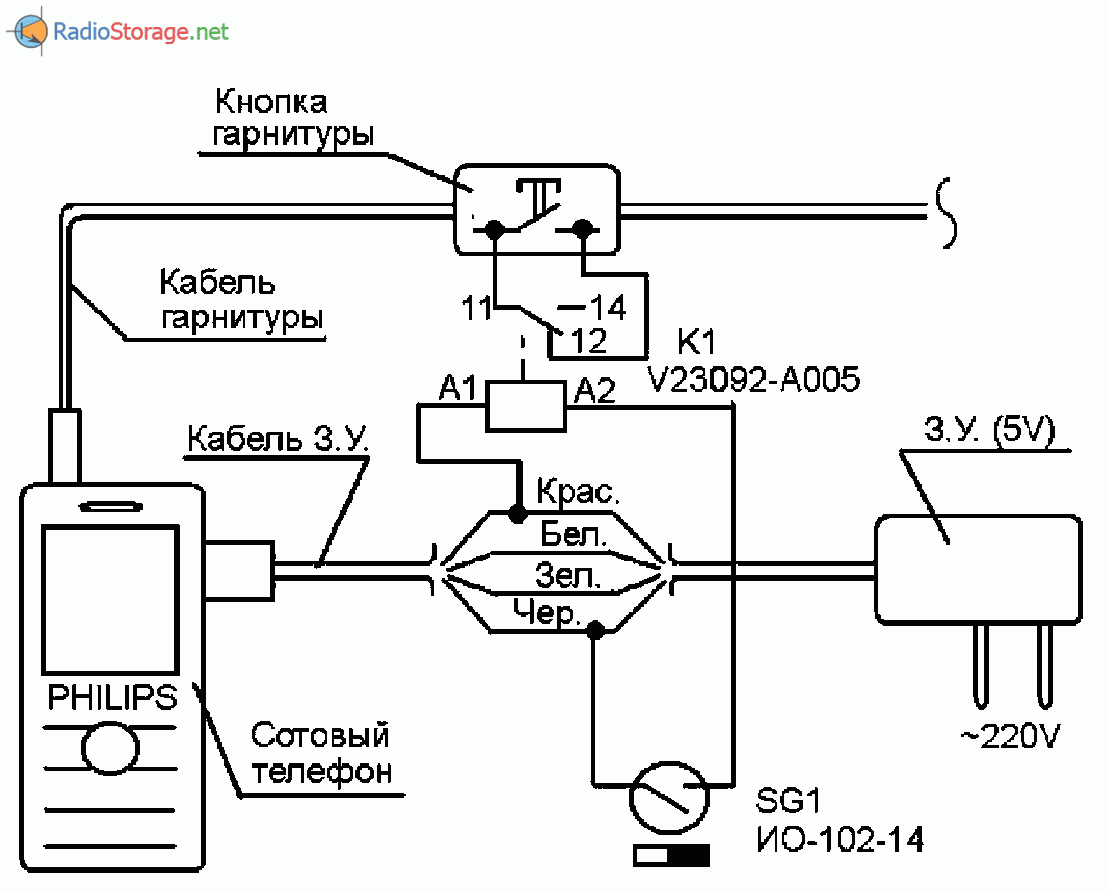

Когда дверь открывается, происходит замыкание контактов геркона, телефон начинает звонить по запрограммированному заранее номеру.

Чтобы включить систему охраны или ее снять, пользуются дополнительным выключателем. Его можно закрепить в любом месте

Очень важно, чтобы его не могли обнаружить посторонние лица.
Такая самодельная GSM сигнализация имеет полную автономность. Для ее нормального функционирования необходимо не забывать подзаряжать аккумулятор телефона.
Для упрощения работы зарядное устройство можно подключить к электросети здания

При этом сигнализация будет продолжать работать от батареи, даже когда будет выключена подача электричества.

Нюанс системы

Для того, чтобы произошло срабатывание сигнализации, необходимо две секунды. За это время происходит соединение с запрограммированным номером.

• Чтобы такого не происходило, необходимо магнит оборудовать дополнительным устройством. Оно не позволит произойти вторичному размыканию цепи.
• Простейшим способом избавления от размыкания является монтаж магнита так, чтобы при открытии двери он слегка сдвигался в сторону. Тогда в случае быстрого закрытия двери будет разорван контакт, система останется в рабочем состоянии.
• После того, как магнит займет свое первоначальное положение, вновь выключится цепь. Смонтировать собранную своими руками GSM сигнализацию может каждый человек.

Принцип действия GSM-сигнализации

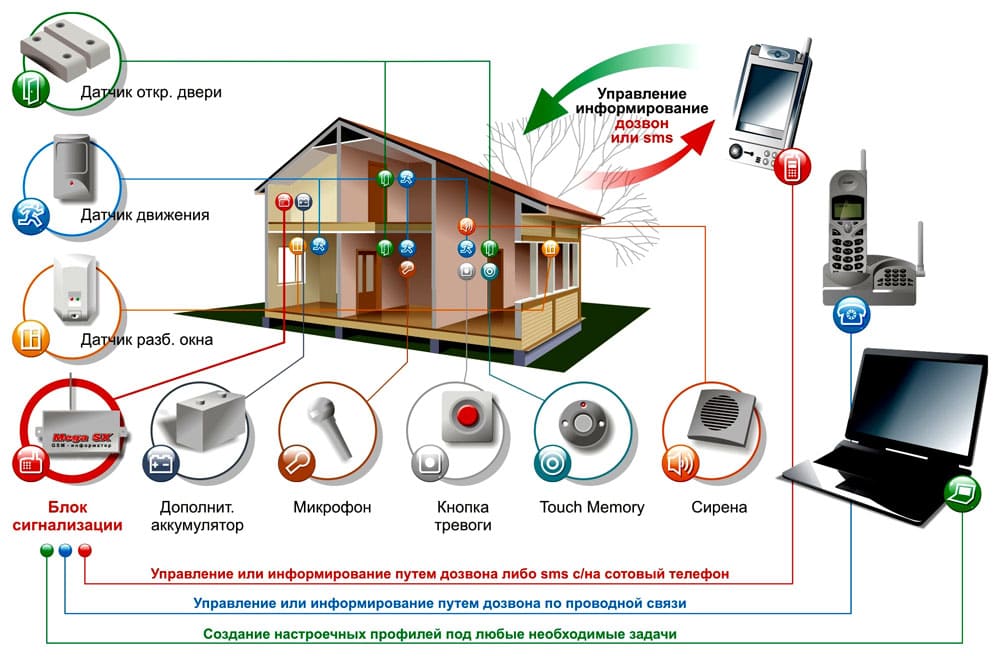

GSM сигнализация представляет собой комплекс устройств, которые взаимосвязаны между собой сетью GSM и взаимодействуют посредством сигнала. Элементы комплекса устанавливают на объекте, а управление и получение сигналов осуществляется с помощью стационарного или мобильного телефона, находящегося у владельца. Так можно получать тревожные оповещения о проникновении на охраняемый объект посторонних людей. По этому же принципу осуществляется и управление системой, но для этого нужно с телефона отправить необходимый сигнал. В результате этого на объекте можно активировать работу систем пожаротушения, управлять электронными замками и другими элементами.

Внешний вид GSM сигнализации может быть любым, но всегда присутствует несколько устройств

GSM-сигнализации для дачи с видеокамерой

Наличие камеры является способом повысить надёжность защиты, поскольку позволит не только отслеживать, что творится в доме или на загородном участке во время отсутствия владельца, но также при взломе получить картинку, что поможет быстрее вычислить злоумышленника.

При выборе камеры следует учесть ряд полезных особенностей:

• цветные камеры, несмотря на более высокую стоимость, обеспечивают лучшее качество изображения;
• для повышения качества рекомендуется выбирать устройства с более высоким показателем светосилы (количество пикселей). Это позволит получать не только чёткую картинку, но также улучшить распознавание объектов в темноте;
• при монтаже камеры на улице необходимо выбирать модели, имеющие защиту от влаги, температуры и ветра;
• при наличии достаточного количества средств, можно рекомендовать выбирать модели, оснащённые электроприводом, что позволит увеличить радиус захвата.

Радиальные уличные модели обеспечивают круговое наблюдение

Основные и дополнительные функции охранных систем

Поскольку сигнализация – это система для обеспечения безопасности, то основной её задачей будет осуществление контроля территории или объекта на протяжении всего времени функционирования. Также к функциям сигнализации относятся:

• информирование владельца и специализированных служб при нарушении защитного периметра;
• оповещение пользователя при выходе системы из строя.

GSM-система как часть «умного дома»

При включении модуля в единую систему безопасности объекта и включении в комплект дополнительных оповещателей, охранная система может выполнять следующие функции:

• противопожарную, для оповещения при появлении признаков задымления или возгорания;
• аварийную, при наступлении нештатных ситуации (утечка газа, выход из строя отопительной системы или прорыв водопровода);
• возможность дистанционного управления различными системами дома.

При выборе сигнализации следует учитывать желаемый функционал, что будет отражаться на комплектации

Как выбрать сигнализацию для загородного дома или гаража

Перед приобретением и установкой охранной системы, у неподготовленного пользователя может возникнуть множество вопросов. При выборе, специалисты рекомендуют ориентироваться на следующие критерии:

1. Определить тип сигнализации по способу оповещения.
2. Подобрать вариант подключения датчиков. Это могут быть обычные проводные оповещатели или устройства, использующие радиосигнал.
3. При наличии в доме домашних питомцев необходимо подбирать датчики с возможностью настройки размеров объектов срабатывания.
4. Определить количество рубежей, контроль которых возлагается на сигнализацию.
5. Обязательно необходимо предусматривать возможность автономного питания, что позволит сохранить защиту даже при отключении электричества.

При изготовлении охранной системы самостоятельно готовый модуль можно купить в магазине

Создание GSM сигнализации для дома своими руками

Охранную систему, которая будет выполнять свою непосредственную функцию, вполне возможно создать самостоятельно. Самым простым способом будет использование сотового телефона, имеющего функцию быстрого набора номера по нажатию одной клавиши. Именно к её контактам на плате подсоединяются проводники, получающие сигнал от датчика. При «сработке» произойдёт коммутация, что будет распознаваться как нажатие кнопки. Это приведёт к вызову нужного абонента.

Простейшую сигнализацию можно собрать из старого сотового телефона

Также можно приобрести уже готовый GSM-модуль и просто включить его в существующую систему датчиков и оповещателей. Это осуществляется посредством цифровых портов. При настройке самодельного модуля необходимо прописать все номера телефонов и указать дополнительные опции.

Приобретение отдельной сирены поможет напугать грабителей

Присутствие на рынке разнообразного ассортимента охранных сигнализаций позволяет выбрать модель, которая максимально удовлетворяет потребностям пользователя

Важным моментом, на который следует обращать внимание при выборе, является функционал, а не стоимость. Ещё раз узнать нюансы охранных систем для частного дома можно из представленного видео

Watch this video on YouTube

Предыдущая
Своими рукамиРазбудите в себе художника: 4 идеи изготовления мольберта своими руками
Следующая
ОсвещениеВажно знать, какие бывают виды люстр для кухни, особенности выбора и полезные советы

Из чего состоит комплект сигнализации

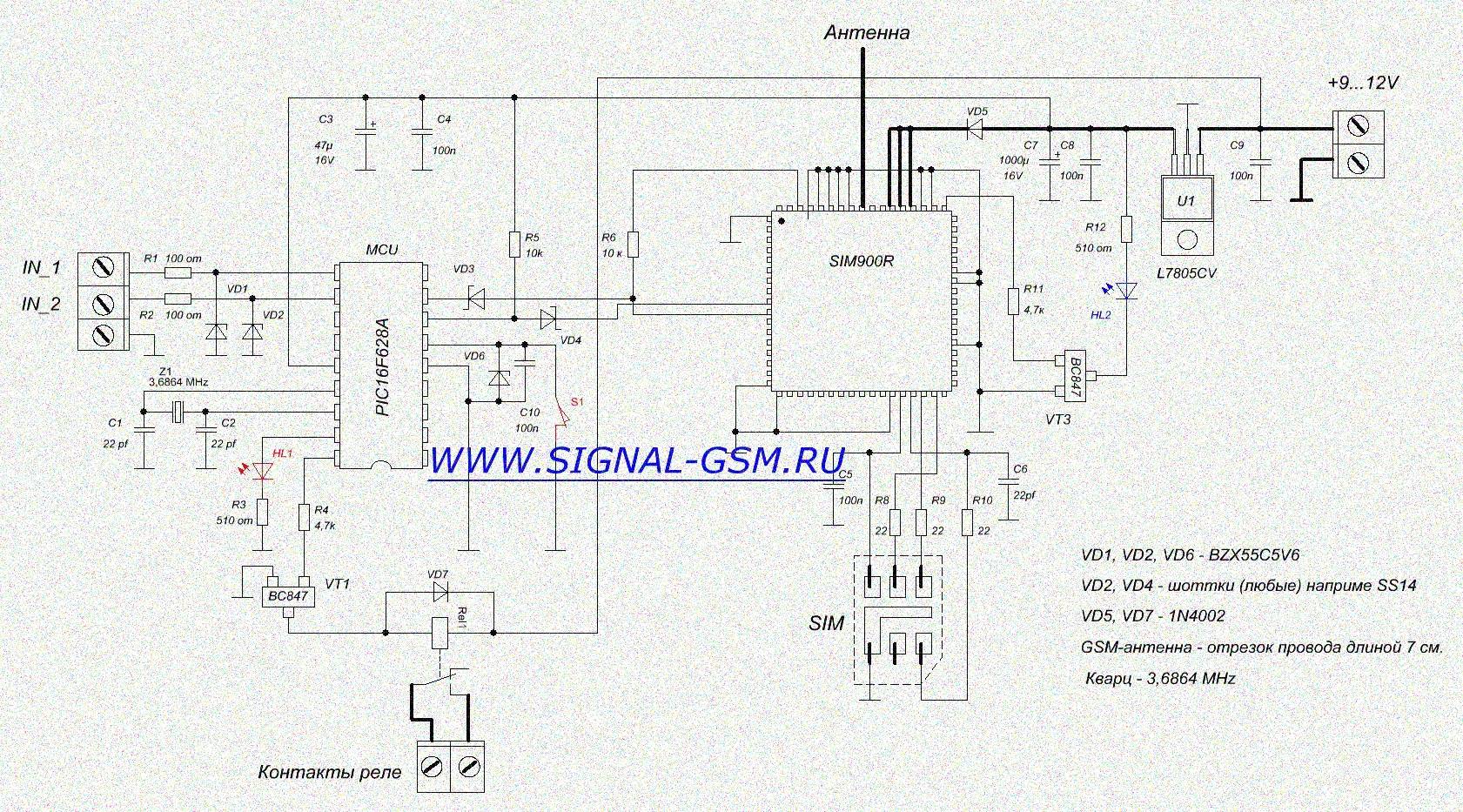

• GSM-модуль. Небольшая системная плата с гнездом для SIM-карты, антенной и контроллером для обработки сигналов. Оператор связи может быть любым, это не принципиально. Модуль обычно устанавливается в металлическую панель (выглядит как небольшой ящик с дверцей и сигнальными светодиодами).
• Инфракрасный датчик движения. Для охраны гаражей обычно используются пассивные ИК-детекторы, состоящие из одного прибора. Детектор устанавливают в углу здания, на высоте примерно 2 метра, так, чтобы он охватывал всю площадь гаража. Активные ИК-датчики состоят двух элементов (принимающего и передающего) и подходят для охраны периметров. Качественные детекторы имеют ограничение на массу объекта, то есть, не реагируют на животных: кошек, собак, птиц, крыс.
• Датчик дыма. Необязательный, но крайне важный детектор. В среднем машина сгорает за 5-10 минут, но с установленным датчиком дыма вы можете успеть предотвратить возгорание. Прибор устанавливают на потолок гаража, примерно по центру помещения.
• Магнитоконтактный датчик. В народе его называют «СМК». Состоит из двух частей: геркон (герметизированный магнитный контакт) устанавливается на лутку (воротный короб), магнит – на саму створку ворот. Срабатывает при открытии (размыкании контактов).

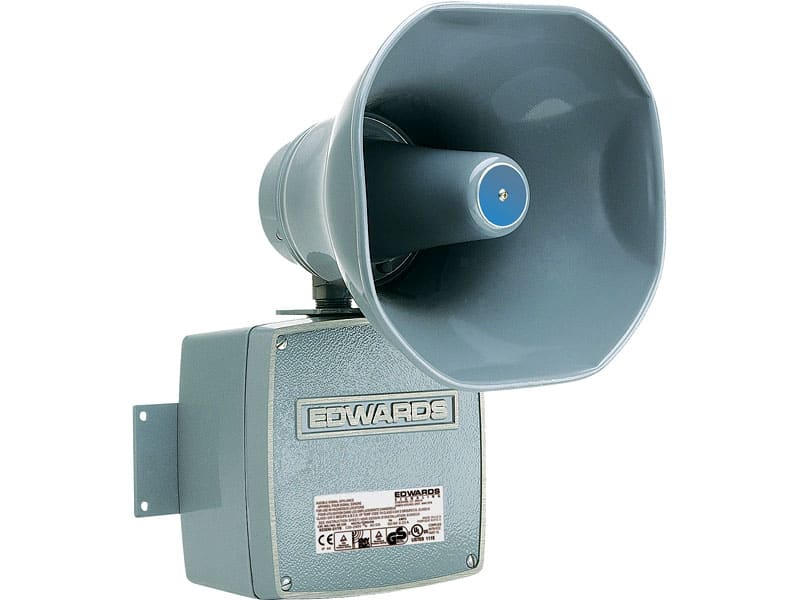

• Сирена. Бывает звуковой или светозвуковой. Служит в основном для отпугивания грабителей, подает звуковые сигналы громкостью 100-130 дБ, что сравнимо со звуком взлетающего самолета.
• Блок бесперебойного питания. Под этой громкой фразой может скрываться как обычный набор пальчиковых батареек (в случае с дешевыми моделями), так и полноценный ББП с аккумулятором на 5-10Ah.

Охранная сигнализация с сиреной

Эта охранная сигнализация для гаража является наиболее простым и дешевым вариантом, который можно реализовать самостоятельно и с минимальными финансовыми затратами. Принцип функционирования таких сигнализаций заключается в приведении в действие звуковых устройств-сирен, при срабатывании датчика. Его роль может выполнять ИК-датчик движения, или геркон. В первом случае фиксируется появление подвижного объекта, излучающего тепловую энергию, а во втором случае – определяется момент вскрытия или взлома двери, на которой установлен геркон.

При использовании герконовых датчиков, в случае открытия двери, происходит размыкание/замыкание контактов, что обеспечивает подачу питания к звуковой сирене и ее срабатыванию.

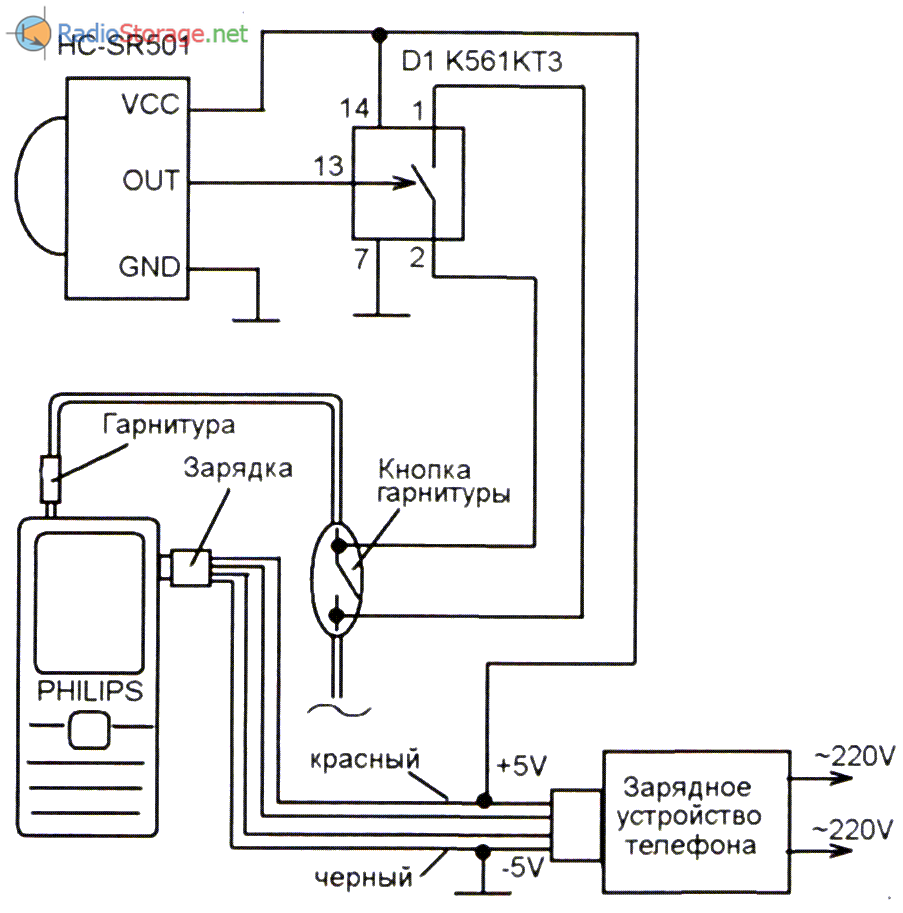

Создание сигнализации на основе ИК-датчиков заключается в нескольких простых шагах. Сначала нужно разобрать датчик движения и извлечь из него шарообразный элемент, вынуть плату, к которой подключить проводники подачи питания и обмотку реле. Эта обмотка заменяет штатное реле датчика. Для подключения сирены используются специальные контактные клеммы. Ее выносят наружу и располагают в труднодоступном месте. Выключатель такой самодельной сигнализации располагают внутри гаража в потайном месте. При потребности в состав сигнализации может подключаться несколько звукогенерирующих устройств, которые могут срабатывать одновременно или по запрограммированной очередности, регулируемой специальными временными релейными устройствами.

После завершения монтажных работ самодельная сигнализация для гаража настраивается на оптимальную работу. Если используемые датчики позволяют, то проводится настройка чувствительности срабатывания и продолжительности работы сирены.

Сигнализация с реле времени

С помощью временных реле может создаваться простая и надежная сигнализация для гаража своими руками, схемы и решения которой могут реализовываться в двух конфигурациях. Одна из них владеет двумя реле, а вторая – одним.

В первом случае релейное устройство имеет две группы коммутационных контактов, срабатывание которых настраивается с промежутком в 5…10 сек. В результате срабатывания датчика произойдет включение звуковой сирены. У пользователя будет от 5 до 10 сек, чтобы отключить его с помощью специальной кнопки-выключателя, расположенной в недоступном месте. Если отключение не произойдет на протяжении этого времени, сработает вторая пара контактов, что обеспечит постоянное звучание сирены до момента полного отключения сигнализации с помощью специального тумблера.

В процессе монтажа такой сигнализации датчик перемещений располагается на двери, а при входе устанавливают кнопку постановки сигнализации на охрану. В качестве реле используются устройства на 12 или 24В.

Недостатком такой схемы сигнализации является срабатывание сигнализации еще до момента ее отключения с помощью специальной кнопки. Чтобы исключить эту проблему с состав такой самодельной сигнализации вводится еще одно реле, время переключения коммутационных контактов которого не больше 180 сек. После истечения этого временного промежутка сирена отключится и будет находиться в таком состоянии до момента постановки ее на охрану.

Охранная сигнализация для гаража своими руками может создаваться и с использованием только одного реле времени. Момент срабатывания сирены в этой сигнализации задается с помощью соответствующей настройки реле. В ждущий режим такие сигнализации переходят после разрыва цепи подачи питания.

В функциональной схеме такого типа сигнализаций применяется тиристор, наличие которого повышает уровень электрической и пожарной безопасности создаваемой охранной системы. Сигнализация этого типа рассчитана на подсоединение большого количества различных датчиков. Кроме звуковых сирен в состав такого самодельного охранного комплекса могут включаться лампочки или иные светогенерирующие устройства, обеспечивающие дополнительный эффект для привлечения внимания.

Насколько эффективны самодельные охранные системы?

Сигнализация, сделанная своими руками, относится к базовым средствам защиты, которые позволяют привлечь к себе внимание соседей, а также осуществляют психологическое воздействие на злоумышленника. Вряд ли кто-то станет возиться с автомобилем под вой сирены и мигание внешних осветительных устройств

Лазерная сигнализация

Самодельная лазерная сигнализация представляет собой эффективную охранную систему, которая проста в управлении. При этом используются более сложные компоненты, чем для сигнализации GSM. Например, необходимы лазерный источник, резисторы и другие элементы. Принцип действия такой охранной системы заключается в том, что при прерывании лазерного луча напряжение на одном из выводов падает ниже опорного напряжения на другом выводе. При этом на выходе первого операционного усилителя возрастает степень напряжения, а полученный импульс может использоваться для включения сирены, прожектора и других устройств.

При прерывании луча активируется оповещающий сигнал

Выбор схемы

Сигнализация, действие которой основано на лазерном луче, создаётся по схеме. Существует множество вариантов различной сложности. Выбор зависит от навыков в области электроники. Например, эффективна система с таймером довольно проста и активно применяется для охраны частных объектов.

Предварительно стоит освоить обозначения на электронных схемах

Создание системы

Для монтажа лазерной сигнализации своими руками необходимо подготовить тиристор BT169, лазер, светодиодную лампочку, конденсатор, резисторы 47k, фоторезистор или LDR. Монтаж включает в себя следующие этапы работ:

1. Тиристор подключается к breadboard. При этом слева расположен катод, а анод находится справа, посередине размещён электрод управления. Согласно схеме плюс не проходит напрямую к тиристору, а проводится через элемент, который должен включаться. Далее нужно расположить плюс рядом с тиристором, а затем плюс через светодиод подаётся на анод;
2. Катод сразу подключается на минус и размещается слева. Левую ножку тиристора также стоит подключить слева. Конденсатор и фоторезистор располагают слева, а именно конденсатор на минус и на линию 45 на breadboard-е. После этого также подключается и фоторезистор;
3. На линии 45 с плюса подключается резистор. Далее эти три элемента нужно подать на электрод управления тиристора. Для этого один контакт провода подключают к линии 45, а второй проводят к центральному контакту тиристора. После этого лазер тестируют путём включения и наведения на фоторезистор. При подаче питания на breadboard светодиод не загорается, а при размещении помехи лампочка светится.

Плюсы и минусы

Лазерная сигнализация отличается такими преимуществами, как эффективность, большой радиус действия, надёжность и оперативное реагирование на чрезвычайные ситуации. Для создания своими руками системы необходимы простые элементы, которые легко приобрести. Источник лазерного луча представляет собой обычную указку, которая даёт луч красного или другого цвета. Готовое устройство делает процесс сборки простым.

Обычный лазер используют при создании системы

Сигнализация имеет такие недостатки, как сложность схемы сборки, требующая знаний и навыков в области электроники

Дополнительные элементы в виде таймера или других приспособлений важно правильно монтировать и подключить к системе

Видео: монтаж лазерной сигнализации

Подробные видеоинструкции позволяют освоить все особенности самостоятельной сборки. При этом сигнализация будет экономичной, качественной и эффективной в применении.

Охранная система GSM или лазерный комплекс позволяют обеспечить сохранность имущества и безопасность объекта

Для дачи или гаража легко создать систему своими руками, но важно соблюдать правила монтажа и использовать качественные компоненты

Сигнализация из мобильного телефона

Использование простого мобильного телефона для изготовления сигнализации также является отличным вариантом. Это будет автономная GSM-система, которая не будет зависеть от наличия электричества. Даже отсутствие питания не станет помехой для её исправной работы, что существенно повышает уровень безопасности. Единственное, что от вас нужно — это базовые знания в области радиотехники.

Принцип действия

Обнаружение проникновения в защищённый гараж провоцирует автоматический звонок в охранную службу или на любой другой заданный номер. С вашей стороны основной задачей станет программирование звонка на нужный номер. Позаботьтесь о том, чтобы мобильный телефон находился в недоступном и незаметном месте. Также не забывайте о том, что у него всегда должно быть достаточно заряда.

Схема реагирования выглядит следующим образом: после несанкционированного открытия гаража установленные заранее контакты на навесах размыкаются. Постарайтесь установить их так, чтобы они были визуально незаметны. Если воры заметят контакты, достаточно будет просто их перерезать и никакого звонка не будет.

Преимущество данного метода заключается в минимальных финансовых вложениях, поскольку телефон подойдёт самый дешёвый, на кнопках, даже б/у. Достаточно, чтобы он просто был рабочим.

Инструменты и материалы

Позаботьтесь о подготовке следующих инструментов и материалов:

• телефонный и медный провод;
• паяльник;
• мультиметр;
• две металлические скрепки;
• изоляционная лента;
• прочный клей;
• магнит;
• одноклавишный переключатель;
• канцелярский нож;
• кнопочный мобильный телефон (сенсорный для этих целей не подойдёт).

Поэтапное изготовление

Пошаговая инструкция выглядит следующим образом.

1. Отрежьте от металлической скрепки два фрагмента по 1 см, которые будут использоваться в роли навесных контактов.
2. Снимите всю изоляцию с телефонного провода, затем распустите его на два провода и закрепите концы проводников на контактах.
3. Контакты, в свою очередь, прикрепите к двери с помощью клея. Они должны замыкаться уже в тот момент, когда дверь будет в полуоткрытом состоянии.
4. Свободные концы подсоедините к мультиметру, прозвоните их при открытой двери. Делается это для проверки замкнутости цепи.
5. На следующем этапе проведите кабель к зоне, где будет установлен телефон. Позаботьтесь о надёжной маскировке проводов.
6. Подготовьте телефон: отключите входящие сигналы, баланс должен быть всегда пополнен, а батарея заряжена. Последний набранный контакт должен быть именно тот, на который нужно звонить в случае проникновения.
7. Аккуратно снимите крышку с телефона, удалите аккумулятор и переднюю панель с подкладкой и клавиатурой. Найдите провод, который присоединяется к кнопке вызова.
8. Один медный провод закрепите на внутреннем контакте, а второй – на полукруглом.
9. Наружный полукруглый контур должен быть в обязательном порядке разомнут. Дорожка, которая ведёт к кнопке «отбой», ни в коем случае не должна закрываться изоляционной лентой.
10. Соберите телефон и включите его. Использование клавиатуры в данном случае даже не является обязательным, достаточно замкнуть расположенные над кнопкой «отбой» контакты с помощью скрепки.
11. Контакты должны замкнуться после загрузки телефона. Если всё правильно, будет набран последний исходящий вызов.
12. Спрячьте телефон в заранее выбранном месте и подключите к расположенным на двери контактам медные проводки.

Такая самодельная охранная система не будет работать при отрицательных температурах, поэтому необходимо обеспечить обогрев. Подойдёт для этих целей даже небольшая лампочка накаливания. Что касается номера телефона, куда будет направлен звонок, то, когда сигнализация среагирует, идеальным вариантом является частная или государственная охранная компания. Выбирая между данными двумя вариантами, большинство отдаёт предпочтение именно частным фирмам.

Установка своими руками

Несмотря на то, что сегодня покупателям предлагаются инновационные защитные GSM-комплексы, которые оснащены системой Ajax, с шифрованным алгоритмов, сопровождением Full HD-формата, с облачной поддержкой и сохранением информации и прочими умными дорогостоящими «фишками», для охраны гаража большей части из перечисленного не требуется.

На самом деле, все, что владельцу потребуется, это незамысловатый набор из 2-х датчиков, модуля GSM и централи.

Сигнализацию для гаража своими руками может выполнить любой исполнитель, который знаком с работой ПК и гаджетов. Для этой цели необходимо лишь рабочий устаревший мобильный телефон, комплект датчиков и плата централи.

Кто не хочет за 50–100 долларов возиться, может приобрести готовые комплекты для самостоятельной установки, которые допускается перенастроить под необходимые условия эксплуатации. Они, как правило, устанавливаются в гараже за три этапа, пользователь потратит на все от 15 до 30 минут.

Основные этапы самостоятельной установки комплекта гаражной GSM-защиты:

• Освобождают GSM сигнализацию для гаража из упаковочной коробки.
• Устанавливают датчики по месту, саму централь на стену гаража или внутри дома, если гараж находится от дома на расстоянии захватывания датчика.
• Вставляют SIM-карту в слот централи и настраивают зоны защиты и номера телефонов.

Сигнализация для гаража своими руками: эффективность, состав

Гаражи относятся к объектам, находящимся под пристальным вниманием как автоугонщиков, так и обычных воров, которые не прочь завладеть имуществом, расположенном внутри. Защитить себя и свой автомобиль от непрошеных «гостей» позволят специальные охранные системы

Сегодня на рынке имеется большое число различного оборудования, которое позволяет эффективно бороться со злоумышленниками. Оборудование предоставляется в разных ценовых категориях и каждый сможет подобрать для себя наиболее подходящее устройство. Одним из вариантов недорогих охранных систем, которые адаптированы под конкретные условия использования, может стать сигнализация для гаража – своими руками ее может смастерить практически каждый, кто хоть немного разбирается в технике и электронике.

GSM СИГНАЛИЗАЦИЯ ДЛЯ ГАРАЖА

Охрана гаража с помощью пульта централизованного наблюдения для подавляющего большинства кооперативов и отдельно стоящих гаражей вполне реальна. Поэтому у собственника есть выбор минимум из двух вариантов:

• уже упомянутая пультовая охрана,
• самостоятельное реагирование на тревожные извещения.

Первый способ более надежный и безопасный для владельца, поэтому, при наличии возможности, предпочтение отдается ему. При этом прибор охранной GSM сигнализации устанавливается с учетом требований охранного подразделения, как правило, вневедомственной охраны (ЧОПы реже оказывают такую услугу). При этом, разработанные для индивидуальных пользователей GSM модули не подойдут.

Как правило, для централизованной пультовой охраны (ПЦО) используются объектовые приемно — контрольные приборы типа БРО 4 GSM системы передачи извещений «Струна» или «Юпитер 4 GSM». Каждый из них имеет возможность подключения четырех шлейфов сигнализации, выносных устройств взятия — снятия, звуковых и световых оповещателей. Для гаража этого комплекта функций более чем достаточно.

Как правило, задействуются 2-3 шлейфа:

1. ворота и калитка, оборудованные магнитоконтактными датчиками,
2. извещатель объемного обнаружения,
3. уязвимые для проникновения места (при их наличии).

Если гараж имеет два этажа, то второй этаж подключается, как правило, на отдельный шлейф. Правда, для владельца эта информация имеет больше ознакомительный характер. Охрана обследует объект и даст рекомендации по выбору и установке системы сигнализации.

Если по каким то причинам вариант с ПЦО не используется, то здесь полная свобода выбора остается за хозяином. В принципе, вопросам выбора и установки GSM сигнализации, в том числе своими руками, посвящен целый раздел. Поэтому повторяться не стоит

Советую только обратить внимание на информационную емкость прибора. Как уже говорилось, четырех шлейфов для гаражного бокса, как правило, хватает.. Если гаражный кооператив имеет собственный пост охраны, то для повышения ее эффективности гаражи также можно оборудовать техническими средствами сигнализации, а на посту охраны установить станцию мониторинга, например, ВЕТТА 50 GSM производства НПП «ВЕРСЕТ».

Если гаражный кооператив имеет собственный пост охраны, то для повышения ее эффективности гаражи также можно оборудовать техническими средствами сигнализации, а на посту охраны установить станцию мониторинга, например, ВЕТТА 50 GSM производства НПП «ВЕРСЕТ».

Правда, для этого нужно иметь дружный коллектив, поскольку центральный блок придется покупать в складчину, да и о безопасности своего гаража думает не каждый. Но это, как правило, пока петух не клюнет.

2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Особенности подключения датчиков в авто

Представьте, что при открытии двери срабатывает некая кнопка, один из контактов которой соединен с «массой». Когда дверь открыта, сигнальный провод будет находиться на «массе», а в остальное время он не подключен ни к чему.

Электрическая схема концевиков дверей

Подобных датчиков в автомобиле присутствует несколько. К ним относятся: датчики отпирания дверей, датчик капота и так далее. Допустим, управление неким модулем надо выполнять по срабатыванию любого из сигнальных контактов (схема «логическое ИЛИ»). Тогда, нужно использовать диоды.

Подключение нескольких разнородных датчиков

Подытожим то, что сказано выше. В любой цепи автомобиля всегда реализовано управление «по массе». То есть, сигнальный кабель приобретает «нулевой потенциал» в момент передачи сигнала. Максимальной силой тока, передаваемой по такому кабелю, можно считать 300 миллиампер. Выходить за этот предел нельзя!

ИЗВЕЩАТЕЛИ И ДАТЧИКИ ДЛЯ ГАРАЖНОЙ СИГНАЛИЗАЦИИ

Итак, защитить стены можно двумя способами:

• вибрационными извещателями;
• “натяжкой”, то есть проводом.

В первом случае сокращается объем монтажный работ, но такие датчики стоят приличных денег (1000₽ – 2000₽ за штуку) а нужно их 2-3 на каждую стену.

Дешевой альтернативой (по стоимости материалов) является установка извещателя типа “провод”.

В этом случае берется многожильный провод типа НВ сечением 0,2-0,35 мм2 и крепится зигзагами к стене. Расстояние между проводами порядка 30 см, между точками крепления 50 см.

В принципе все это условно, главное должны соблюдаться требования:

• при механическом воздействии (натяжении) на провод он должен обрываться, а не выскакивать из крепления;
• следует исключить возможность проделывания в строительной конструкции отверстия, достаточного для пролаза без нарушения целостности провода.

Подключается все это в шлейф сигнализации таким образом, чтобы электрическая цепь нарушалась при обрыве нашего проводника. Например, если утрированно – вместо контактов реле 1 на схеме, приведенной на странице по указанной ссылке.

Такой способ удобен для блокировки деревянной крыши гаража, стен, ворот, обшитых фанерой или ДСП. Достаточно представить себе как это работает, чтобы определить тактику использования данного способа (рис.1).

Эти способы подходят для блокировки “на пролом” стен, ворот (дверей), перекрытий. Это позволяет нам обнаружить попутку проникновения на ранней стадии.

Ранее обнаружение:

• дает некоторый запас по времени на оперативное реагирование при поступлении сигнала тревоги (на ПЦО или мобильный телефон собственника);
• при автономной сигнализации обеспечивает раннее включение сирены, что может заставить преступника отказаться от своих намерений.

Насчет последнего пункта особо обольщаться не стоит, но согласитесь, когда сирена заработает пока нарушитель снаружи – дискомфорта значительно больше.

Многим это покажется ненужным и они сочтут возможным обойтись одним датчиком движения. В этом есть определенный резон, но не забывайте – подстраховаться на случай его отказа шаг разумный и дальновидный.

Следующий момент – установка датчиков на “открывание”. Здесь особо нечего говорить, посмотрите материал про магнитоконтактные извещатели, там достаточно информации.

Остается у нас недавно упоминавшийся датчик движения.

Он может контролировать перемещение внутри гаража (объемный извещатель охранной сигнализации), а также иметь поверхностную зону обнаружение в виде шторы – можно установить вдоль стен и ворот гаража для дополнительной защиты или вместо извещателей для блокировки на пролом.

Последний вариант имеет эффективность значительно ниже.

Если говорить о применении таких датчиков, то для охраны гаража используются в подавляющем большинстве именно объемные.

Такие датчики можно устанавливать для дополнительной защиты или как единственное средство сигнализации. Повторюсь – это будет дешевле, но менее надежно.

У меня был случай, когда зимой линза на таком извещателе заиндевела, соответственно, он ни на что не реагировал. Вообще – гараж с точки зрения эксплуатации технических средств место проблемное.

Зимой холодно, а если подвал недостаточно утеплен, то из него идет теплый воздух, все это превращается в туман или иней и пр. Все это надо учитывать при выборе оборудования для сигнализации.
