Для чего нужен?
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Видео: применение коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.
Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.
Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Принцип работы распределительного коллектора
Проверьте соединение
Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.
Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.
Типы коллекторов
Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.
САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.
Без регулятора
Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.
Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.
С ручным регулятором
Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.
При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.
С расходомерами
Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.
Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.
С автоматическим регулятором
Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.
Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.
Критерии выбора
Количество выводов коллектора должно соответствовать количеству контуров отопления
Модель элемента необходимо выбирать на этапе проектирования. Количество выводов для коллектора должно соответствовать количеству контуров. Из-за длины маршрутов и давления внутри сети не применяют насосы с целью принудительного потока жидкости. В частных строениях, где прокладывают больше 100 метров, для труб нужно создавать дополнительную тягу внутри системы. При установке теплых полов также нередко возникают перепады давления.
Правильно подобранная гребенка должна сбалансировать эксплуатационные характеристики. Во время выбора в первую очередь смотрят на показатели давления, а также на температуру. Такой элемент может относиться к простому или сложному типу, второй вариант подойдет тем, кому нужна гребенка с вспомогательными опциями. Инновационные элементы помогают настраивать и контролировать температуру, а также другие показатели.
При выборе всегда учитывают материал, из которого сделана гребенка. Это может быть чугун, сталь, латунь или пластик. Идеальным вариантом станут литые элементы, исключающие любые протечки.
Техника крепления
Каждая из разновидностей коллекторного шкафа имеет свои нюансы крепления, о которых стоит помнить при их установке.
Встраиваемый
Если углубление произведено при строительстве, затруднений с установкой не будет. Планируя теплый пол и выполняя монтаж шкафа осуществляют следующие действия:
- подбор места для коллектора, который собирается не ниже высоты пола, поскольку возможны проблемы с подачей тепла;
- намечают разметку стены для коллекций труб;
- штроборезом производят отверстия для шкафа, трубопровода;
- в нишу стены фиксируют конструкцию, сцепляют анкерами по сторонам короба;
- размещают коллектор, скрепляют контуры и подачу тепла;
- просвет между шкафом, стеной замазывают раствором, затем шпаклюют.
Подготовка места установкиМонтаж
Наружный
Монтаж выполняется немного легче:
- подбирают место для конструкции;
- располагают короб;
- выравнивают по начерченным меткам;
- просверливают перфоратором дыры для анкеров, свинчивают короб шурупами;
- ставят коллектор, подключают контуры;
- стена остается такой же – облицовка не трогается.
Монтаж шкафчиков устанавливается быстро. Углубление не задерживает процесс крепления. После подсоединения не появится проблем с регулировкой системы и водопровода.
Гребенки для безопасного проветривания.
Гребенка пластиковая BABY SAFATY.
Название гребенки соответствует назначению — она не позволит ребёнкам открывать или закрывать створку ни в поворотном, ни в откидном положении, поэтому створка в открытом состоянии безопасна(с точки зрения выпадения из окна) для ребёнка. Гребенка может устанавливаться в любом месте(на любой высоте, а так же на верхней и нижней горизонтальных частях створки). Конструкция гребенки позволяет снять её со штифта только в одном положении, что делает практически невозможным открытие окна ребёнком. Гребенку желательно крепить саморезами через армирование рамы и створки, но не обязательно, но тогда проверяйте плотность завинченных саморезов. Для большей надёжности, применяйте саморезы без пера и без предварительной засверловки, тогда массы пластика будет больше, и саморез будет держаться прочнее. Материал гребенки BABY SAFATY достаточно прочный и пластичный, сломать её конечно можно, но ребёнку вряд ли под силу.
Стоимость — Нами не продается и не устанавливается.
Самодельный коллектор
Важно соблюдать направление
Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.
- Количество контуров, куда будет направлен теплоноситель.
- Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
- Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
- Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).
Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)
Обращаем ваше внимание на некоторые нюансы подключения
- Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
- Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
- Подающие контуры систем отопления врезаются или сверху, или снизу.
Четырехходовой коллектор
Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).
Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.
Процесс изготовления
Схема распределителя
Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту
Они утверждают, что с ним проще работать
Они утверждают, что с ним проще работать.
Итак, вот последовательность изготовления:
- По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
- Они соединяются по конструкции чертежа в соответствии с назначением каждой.
- Соединение производится при помощи сварочного аппарата.
- Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
- Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
- Коллектор надо покрасить и высушить.
- Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.
Более простой вариант
Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.
Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.
Читайте далее:
Как сделать воздушный солнечный коллектор своими рукам
Для чего нужен коллектор в системе отопления?
Можно ли сделать теплообменник для печи своими руками
Как сделать котел на дровах длительного горения своими руками
Как сделать экран для батареи отопления своими руками?
Особенности
Современные жилые строения отличает многопрофильная система подачи воды. Распределительный коллектор – это труба большого диаметра, имеющая несколько выходных отверстий. Его монтируют в систему подачи холодной и горячей жидкости. Подобный агрегат имеет запорную арматуру на каждом отводе: это могут быть шаровые краны (с их помощью открывают и закрывают кран) или регулировочные конструкции (допускается регулировка подачи жидкости). Второй вариант более комфортный и практичный.
Гребенка оснащена кранами, с их помощью перекрывают подачу воды отдельно к каждому из имеющихся в доме агрегатов. При последовательном построении трубопровода приходится полностью закрывать специальный вентиль, обычно находящийся около входа в жилище или в подвальном помещении.
Сфера применения
Подобный распределительный агрегат применяется в отопительных и вентиляционных конструкциях, с системой «теплый пол», он участвует в нагреве жидкости для бытовых нужд жильцов, подогреве бассейнов.
Преимущества и недостатки
Помимо того, что коллектор позволяет равномерно распределять жидкость в водопроводной системе, он обладает и другими полезными для жильцов особенностями:
- дает возможность всему оборудованию, находящемуся в доме, работать независимо друг от друга, напор жидкости при этом не теряется;
- осуществляется подача воды ко всем приборам в здании;
- исчезает проблема резкого спада температуры жидкости при включении другого прибора;
- уменьшает неравномерность подачи воды (устанавливается на стояках с горячей и холодной водой, которые распределяют потоки по отдельным трубопроводам к каждому прибору);
- способствует равномерному обогреву помещений;
- позволяет осуществить скрытую прокладку систем водопровода или отопления (благодаря этому удастся не испортить заранее продуманный интерьер помещения);
- не требуется дополнительных соединений между распределительным коллектором и санитарно-техническим прибором;
- обеспечивает доступ к трубопроводам любого оборудования, что облегчает обслуживание системы разводки (все коммуникации расположены в одном месте);
- не боится воздействия коррозии, поэтому прослужит не один десяток лет;
- обладает высокими гидравлическими свойствами;
- снабжен специальными крепежами.
Распределительный коллектор безопасен в эксплуатации. Жильцам дома не грозит прорыв трубопровода, так как подобный прибор стабилизирует поток жидкости.
Для многоэтажных строений выбирают поэтажную разводку труб. В этом случае от стояков трубы направляют к гребенкам, а потом к приборам потребителей. Расстояние от каждого коллектора до оборудования должно быть примерно одинаковым.
Коллектор для воды – эффективный и простой в применении прибор. К нему можно присоединить теплосчетчик центрального отопления.
К недостаткам системы с гребенкой на отопление и воду относят высокую стоимость (одних только труб понадобится в несколько раз больше, чем для последовательной разводки) и сложный монтаж (сделать своими руками такую конструкцию очень сложно).
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.
Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Коллектор для тёплого пола. Монтаж коллектора теплого пола своими руками: схема подключения и настройка
Традиционная система отопления в виде радиаторов, долгое время была единственным источником тепла, но сегодня её вытесняют тёплые полы. Они бывают электрическими и водяными. Залог эффективной работы водяного отопления — наличие коллектора и правильный его монтаж.
Данная статья будет полезна тем, кто собирается установить тёплый пол в своём доме, и произвести монтаж коллектора самостоятельно. В ней мы расскажем о существующих видах этого оборудования, их устройстве и способе монтажа.
Зачем нужен коллектор
По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.
Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.
Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.
Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.
Виды и принцип работы
Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:
- С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
- С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом () и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.
Виды
Кроме того, коллекторы бывают 4 видов:
- Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
- Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
- С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
- С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.
Любая модель оборудована отводами для спуска воды и воздуха.
Принцип работы
Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.
Процесс работы выглядит так:
- Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
- От распределителя поступает поток охлаждённой воды из обратки;
- Запорная арматура имеет головку, которая регулирует температуру жидкости;
- Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.
Когда градус нагрева теплоносителя в магистрали снижается до требуемого уровня, происходит подмешивание нагретой воды от источника, за это отвечают двух или трёхходовой клапан.
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант1. Без дополнительных циркуляционных насосов и гидрострелки.
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос. Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением.
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки. Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант2. С насосами на каждой ветви и уравниванием давления гидрострелкой.
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами. Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми регулировочными температурными клапанами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя. Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки). Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл. К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены — латунь, сталь, чугун, пластик. Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

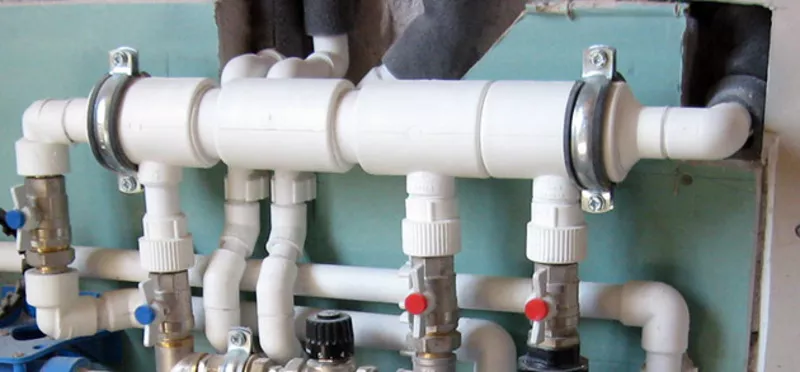

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина. Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Оценка
Давайте попробуем дать оценку коллекторному водоснабжению на фоне более привычной тройниковой разводки.
Плюсы
Их мы, в общем-то, уже перечислили: стабильный напор воды и отключение всех веток водоснабжения из единственного коллекторного шкафа.
Минусы
Увы, недостатков у интересующего нас решения более чем достаточно:
Высокая материалоемкость. Суммарная длина подводок водоснабжения вырастет по сравнению с тройниковой разводкой в несколько раз;

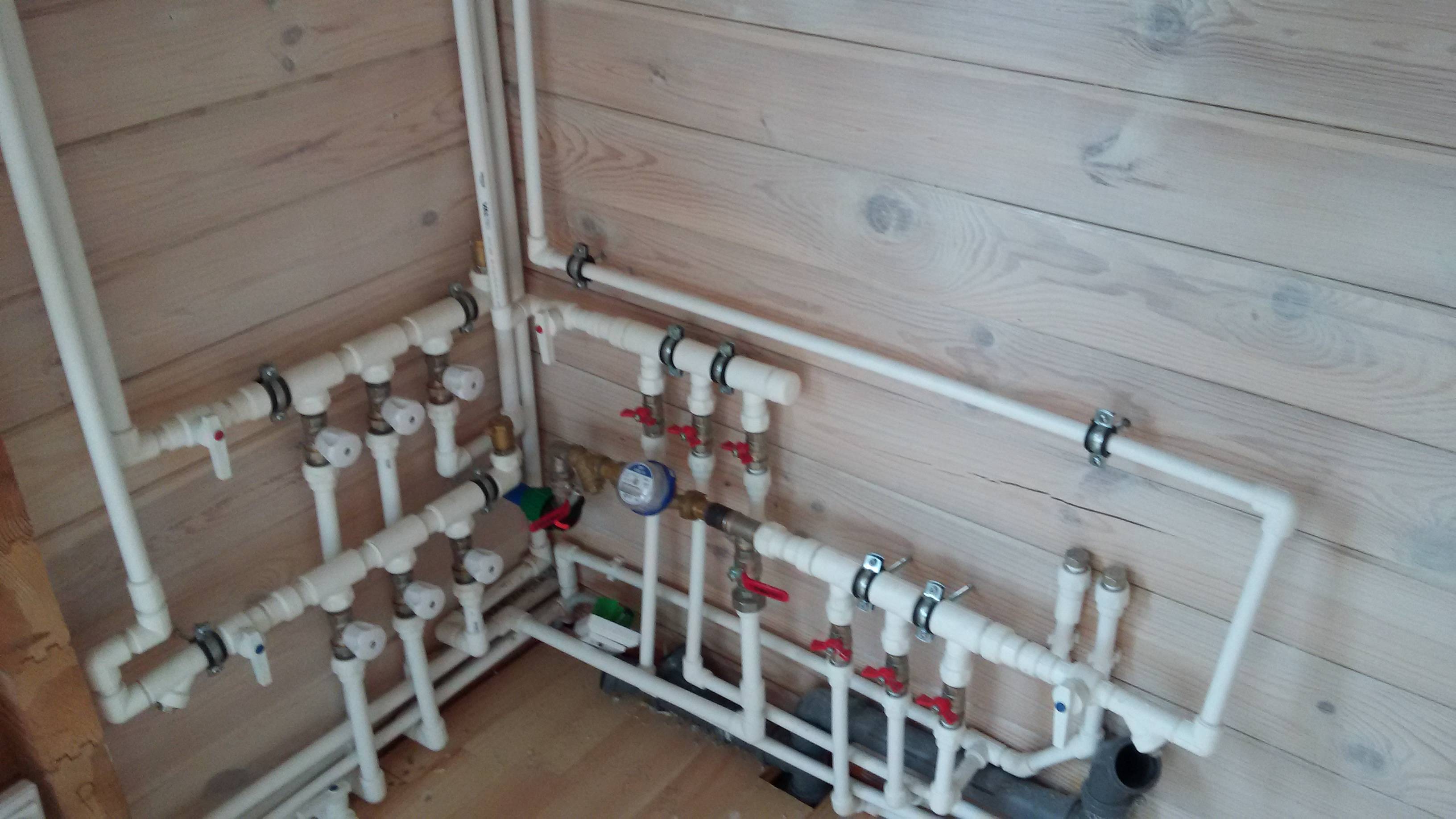

Фото позволяет оценить весь масштаб бедствия
Коллекторная разводка воды предполагает скрытую прокладку труб
Отсюда — еще один практический вывод: коллекторная разводка волей-неволей выполняется только на стадии строительства или отделки жилья. Водопровод с последовательным подключением приборов можно развести и после окончания чистовой отделки.
Выбор гребенки для теплого пола
Выводы и полезное видео по теме
Монтаж отопительного оборудования с подключением к распределительной гребенке:
Изготовление гребенки своими руками:
По сравнению с традиционной организацией отопительной системы распределительные гребенки повышают ее эффективность, и только финансовый вопрос несколько тормозит интерес потребителя к этому способу обогрева. Но если денег достаточно, использование распределительных гребенок — ваш идеальный выбор.
Вы реализовали в своем доме коллекторную систему отопления? Или только планируете ее обустройство и вам что-то не понятно? Задавайте вопросы – мы постараемся на них ответить.
А может вы применили гребенку для подключения системы теплого пола? Поделитесь личным опытом сборки и монтажа системы – оставляйте свои комментарии в блоке ниже.
Гребенка — столярный инструмент для разметки шипов и проушин угловых соединений. Гребенка представляет собой брусок с вырезом и набитыми в него гвоздиками (шпеньками), которыми проводят сразу несколько разметочных рисок. См. также: Столярные инструменты… … Финансовый словарь
ГРЕБЕНКА — ГРЕБЕНКА, гребень, гребец, гребля и пр. см. грести. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля
гребенка — ГРЕБЕНКА, гребень, расческа, разг. гребешок, разг., шутл. чесалка … Словарь-тезаурус синонимов русской речи
ГРЕБЕНКА — город (с 1959) на Украине, Полтавская обл. Железнодорожный узел. 13,7 тыс. жителей (1991). Предприятия железнодорожного транспорта … Большой Энциклопедический словарь
ГРЕБЕНКА — (стар.) часть орудийного станка. Служила для отодвигания орудия от борта. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь
гребенка — Незаконченная возведением бетонная плотина или часть ее, используемая для пропуска строительных расходов. Тематики гидротехника … Справочник технического переводчика
гребенка — гребёнка гребень, гребешок / только для расчесывания волос: расчёска Словарь синонимов русского языка. Практический справочник. М.: Русский язык. З. Е. Александрова. 2011. гребенка сущ. • гребень • гребешок … Словарь синонимов
Гребенка — см. Плот и Сплав леса … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
От: admin
Эта тема закрыта для публикации ответов.
