Гаражные запоры: как изготовить правильно

Причины ничегонеделания

Каковы основные причины отсутствия стремления двигаться вперед?

Вот неполный список этих причин:

• усталость;
• неуверенность в своих силах;
• низкая самооценка;
• нераспознанное состояние хронического стресса;
• отсутствие истинной мотивации, подмена целей;
• начинающаяся депрессия.

Причины кроются, как полагает “страдалец”, в:

• отсутствии творческих способностей;
• недостатке сил, времени;
• неумении завершать дела;
• отсутствии силы воли.

Будьте предельно внимательны к себе и близким, если заметили неладное! Выкарабкаться самостоятельно человек может лишь в легких случаях. Запущенная форма требует врачебного вмешательства.

Надежные варианты запорного механизма для ворот гаража

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.

Запоры для гаражных ворот – основные виды конструкции:

• горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
• вертикальные запоры;
• дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.

Варианты удобных и надежных запорных механизмов для ворот гаража:

• врезной замок;
• сдвижной запор накладной для распашных ворот;
• поворотный запор;
• винтовой и ригельный механизм;
• запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.

Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

Немного о врезных замках

Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.

Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.

Шлагбаум для ворот гаража

Шлагбаум не обеспечивает плотного прилегания створок, но открыть ворота снаружи невозможно. Полосу делают из деревянного бруска или швеллера.

отверстие для поворотного болта (М10 или М12) сверлим на расстоянии 8 см от торца планки

Длина болта – учитываем толщину створки, толщину самой полосы запора и две шайбы, оставляем резьбу для закручивания гайки;
сверлим отверстие для болта в створке ворот, приложив полосу запора;
важно, чтобы болт, на котором крутится шлагбаум, имел широкую прочную шляпку, так как на нее приходится вся нагрузка и упор;
на двух створках крепим сваркой три паза захвата. Один паз на створке, где закрепили полосу шлагбаума, ближе к торцу, второй – напротив, на другой створки, тоже ближе к торцу створки, третий – в самом дальнем конце второй створки, чтобы в нее попадал конце полосы шлагбаума.

Дополнительно в последнем пазе можно сделать проушины для крепления навесного замка. На видео процесс понятен и прост в исполнении, нужна только сварка и несколько полос металла. https://www.youtube.com/watch?v=ir22ua7vpa8

Возможные конструкции

Было придумано значительное количество разновидностей запорных механизмов для гаражных ворот. Среди основных видов можно выделить:

• вертикальные;
• горизонтальные.

Вертикальные засовы получили широкое распространение в конструкции гаражных ворот. Они отличаются высоким удобством и простотой обслуживания. Такие засовы легко быстро закрыть и довольно сложно взломать, т. к. часто приходится повреждать часть створки. Такой вариант гаражного запора отлично подходит для распашных створок, т. к. для подъемных он будет просто бесполезен. Конструкция такого элемента представляет собой небольшой крюк из арматуры, который вставляется в держатель ворот и фиксируется в отверстии, которое сверлится в полу и металлической раме. Чтобы засов было сложнее выбить, его рукоятка помещается между двумя упорами.

Конструкция стандартного горизонтального засова хорошо известна практически каждому. Подобный механизм использовался или используется в виде щеколд на межкомнатных дверях. Такой запор можно встретить практически на каждой калитке, а также в гараже наряду с вертикальным засовом. Каждый из этих двух видов получил различные модификации, которые призваны улучшить функциональность и безопасность. Одним из них является запор с пружиной. Обычно он устанавливается с внутренней стороны на калитку или гаражные ворота. Пружина постоянно возвращает фиксатор в исходное положение. Чтобы закрепить его в открытом состоянии, требуется использование дополнительных фиксаторов.

Среди более сложных конструкций запоров для гаражных ворот можно выделить такие:

• врезной;
• сдвижной засов;
• винтовой;
• ригельный;
• пазовый.

Хороший врезной замок стоит хороших денег. Если говорить точнее, то используются не врезные, а накладные замки. Такие запоры имеют большие габариты и значительный вес. Для установки требуется сделать специальное отверстие в створке, чтобы через него вывести замочную скважину. Ключи от такого замка для гаражных ворот имеют большую длину и вес, поэтому не всегда удобно их брать с собой. Сдвижной засов также является довольно популярным. Это накладная конструкция, которая применяется не только в гаражах. Конструкция представляет собой основу в виде планки с кольцом. По ней перемещается еще одна планка с кольцом, которая заходит в паз на второй створке. При совмещении колец внутрь вставляется замок, чтобы зафиксировать их. Монтаж такого запора может производиться как снаружи, так и изнутри.

Винтовой засов устанавливается изнутри гаражных ворот. Он представляет собой горизонтальный ригель, на котором сделаны засечки или нарезана резьба. Открыть его можно с помощью ключа со схожей засечкой. Но стоит понимать, что сдвинуть такой ригель не составит труда и обычным металлическим предметом, который будет иметь изгиб и требуемую толщину. Преимуществом является простота изготовления конструкции. Ригельный реечный засов представляет собой металлическую планку, которая перемещается в салазках и удерживается пружиной. Сверху планки сделано несколько засечек, через которые проходит ключ с такими же засечками. Изготовить такую конструкцию засова для гаража легко своими руками. Ригельный реечный замок является долговечным, но неустойчив к взлому, т. к. довольно легко подобрать требуемый ключ.

Обратите внимание! Чтобы повысить надежность любого из механизмов, необходимо смонтировать дублирующий запорный модуль. Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон

Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием.

Потайной замок

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

• сверлят специальное отверстие для резьбового участка болта;
• толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
• с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
• на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Запор для распашных ворот

Для запирания распашных ворот идеально применять механизмы, не имеющие в составе заклепок и болтов. Есть довольно простые конструкции, изготовить которые самостоятельно можно легко и быстро.

Далее необходимо сделать отверстия в раме створок ворот. Затем отрезается нужной длины кусок арматуры, его нужно загнуть так, чтобы получился Г-образный профиль. На конец арматуры можно приварить небольшой отрезок. В грунте делаются небольшие отверстия, в которые вставляются отрезки трубы чуть большего диаметра, чем арматура. Далее устанавливается в отверстия рамы створа Г-образная арматура.

Опуская ее до упора, необходимо попасть нижним концом в отверстие в земле. Для фиксации в верхнем открытом положении запора на створе изготавливается фиксатор.

Сохранность автомобиля во многом зависит именно от надежности запорных механизмов гаражных ворот. Если сделать запоры для гаражных ворот своими руками, строго соблюдать последовательность работ и не пренебрегать качеством материалов для засовов, в сохранности автомобиля можно будет не сомневаться.

При устройстве ворот и забора всегда нужно помнить о дополнительной безопасности вашего гаража или территории в целом

Поэтому очень важно поставить запор для ворот, который позволит повысить эффективность забора в целом. Используйте запоры, при которых не нужно будет большого количества времени для запирания и отпирания, позволяющие избавиться от ключей, которые можно потерять.

Идеальными считают запоры на ворота, выполненные своими руками, следующего типа:

• Вертушка. Подходит для распашных гаражей.
• Шпингалет.
• Запор для распашных ворот.

Рекомендации

Возможные конструкции

Схема запирания засова для гаражных ворот.

Среди всех конструкций  гаражных запоров можно выделить следующие:

1. Вертикальные.
   Подходят для распашных створок. Своеобразный крюк-держатель, который фиксируется у основания ворот. Подобный засов очень непросто взломать.
2. Горизонтальные.
   Наиболее популярный фиксатор. Устанавливается вверху, в центре или внизу распашных ворот.
3. Дополнительные запорные крепления.
   Крепятся на раме для ворот или полотне.

В свою очередь, для большей ясности можем разделить все конструкции на определённые виды:

• врезной;
• поворотный;
• ригельный (винтовой);
• сдвижной.

Врезной замок оснащён сувальдным механизмом, благодаря которому гарантируется его  секретность. Минус этого устройства заключается в том, что при холодном климате его может заклинить.

Поворотный механизм представляет собой вертикальную трубчатую стойку, которая укрепляется благодаря четырём опорным осям и рычагу в центре. Конструкцию легко складывать.

Схема устройства запора для ворот.

Ригельный запор – достаточно прочный и долговечный. На нём нарезана резьба, через которую проходит ключ с такими де насечками. Планка засова удерживается пружиной.

Сдвижной замок состоит из двух планок с кольцами. При перемещении одной по другой и совмещении колец изнутри вставляется замок для фиксации.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Класс взломостойкости

Ключевая характеристика замка – сколько времени понадобится, чтобы его взломать. Мы говорим о том, сколько понадобится времени, так как взломать можно абсолютно любой замок. Выделяют четыре класса взломостойкости:

• первый класс – самые недорогие замки. В большинстве случаев это механизмы ригельного типа. На взлом даже неопытный вор тратит не более 5-10 минут;
• второй класс – более надежные замки, которые опытным вором вскрываются за 10 минут, но не под силу новичкам;
• третий класс – замки, на взлом которых даже профессионал тратит от 20 минут. За это время он рискует быть замеченным, причем неоднократно, потому возиться с такими механизмами многие злоумышленники просто не станут, не будучи уверенными в полной своей безопасности;
• четвертый класс – замки, которые придется вскрывать не менее 30 минут при наличии всего необходимого и достаточно специфического инструмента.

При выборе замка в гараж необходимо найти баланс между безопасностью и стоимостью. Понятно, что замки первого класса – точно не вариант, по крайней мере, в качестве основного замка. Четвертый класс – это дорого, и не всегда оправданно, а вот замки третьего класса – то, что надо для гаража, а если установить два замка третьего класса взломостойкости с разным механизмом работы, то можно считать, что вы сделали все, чтобы обезопасить свое имущество.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

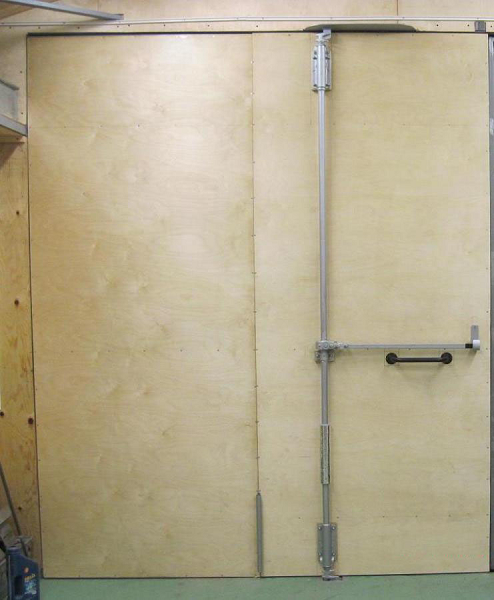

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Инструкция изготовления фляжного и винтового запоров

Бывает, что ставят так называемые фляжные запоры, которые позволяют довольно быстро закрывать и открывать ворота. Изготавливают такие устройства из отрезка трубы с выполненными отверстиями. Внутрь этой детали устанавливается арматура или железный прут. При этом не обеспечивается полное притягивание створов ворот к раме, поэтому придется прилагать дополнительное усилие.

Первый элемент устанавливается на створку ворот. При закрытии дверей петлю необходимо надеть на зацеп и перекинуть рычаг в другую сторону.

Преимущества такого запора очевидны:

• конструкция устойчива к засорению;
• для обрыва механизма требуется применение силы в несколько тысяч кг, что сделать вручную невозможно.

Установить такой механизм на воротах своими руками довольно легко:

1. Устанавливается верхняя застежка. Для этого она приваривается сплошным швом к верхнему торцу ворот с внутренней стороны.
2. Кронштейн верхней застежки приваривается к раме ворот. Для этой детали можно предусмотреть специальную консоль.

Хорошее притягивание створов обеспечивают винтовые механизмы. Но их изготовление требует наличия определенных знаний и навыков. По сумме характеристик предпочтение имеют устройства, работающие по механическому принципу. Такие устройства выдерживают достаточно высокие нагрузки. Они отличаются простотой конструкции и надежностью.

Для самостоятельного изготовления запорных устройств с целью установки на ворота гаража требуется набор инструментов, состоящий из:

• тисков;
• дрели электрической;
• болгарки;
• сварочного аппарата;
• молотка;
• рулетки;
• пассатижей;
• набора ключей.

Сам процесс изготовления не является сложным. Сначала приваривается кольцо к створам ворот, затем отмечаются места, куда будут монтироваться детали. После этого можно нарезать кусочки прутка или арматуры и приварить к ним небольшие кусочки для выполнения фиксации в земле.

Типы замков для калитки

Шпингалет

Особенностью такого шпингалета является его простота и надежность. Монтируя своими руками запор, можно столкнуться с единственной проблемой – наличием небольшого зазора между створками. Однако благодаря устройству конструкции – шпингалет, который входит в салазки с упором, открыть их не предоставляется возможным. Изготовить такой замок вы можете самостоятельно или же обратиться в специализированный магазин за готовой конструкцией.

Обратите внимание, что, используя такой запор, вы можете выполнить удобную задвижную систему, приварив металлическое ушко внизу створки. Таким образом, выполненные из металла элементы позволят вам надежно и гарантированно безопасно, запирать ворота, не боясь проникновения извне

Простой запор «вертушка»

Вертушки запоры на гаражные ворота своими руками можно сделать быстро и просто. Для этого понадобятся деревянные бруски 50 мм и металлическая полоса.

Удобные и надежные запоры типа вертушки прекрасно подходят для распашных ворот, но в продаже их нет – невыгодно их делать производителям.

Принцип работы такого запора простейший – по центру закрепляется сквозным болтом перекладина, которая передвигается по брускам клиновидной формы. Когда ворота закрыты, то створки плотно прилегают друг к другу, упираясь в дверной блок.

Такой тип механизма закрывает надежно распашные ворота, даже без дополнительных засовов. Снаружи вскрыть невозможно, а изнутри открывается «легким движением руки».

Как сделать вертушку запор для гаражных ворот:

• сверху крепим металлическую защелку, которая будет крутиться на саморезе (диаметр 8-10), шляпка шестигранная. Верхняя защелка нужна для увеличения жесткости и предотвращения деформации и перекручивания створок, к тому же это дополнительный упор;
• размер самой планки вертушки 4,5 х 10 х 200 см. Это может быть стальная полоса или деревянный брусок, толщина не меньше 5 мм. Длину выбираем в зависимости от ширины створок, обычно длина должна составлять две трети ширины ворот;
• по центру изнутри к левой створке ворот гаража вертушку закрепляем сквозным болтом (диаметр 10 -12 мм). Отступ от края створки – 6 – 10 см;
• чтобы болт легко проворачивался, на него одеваем две шайбы;
• на полотно ворот, на двух створках делаем паз фиксатор из швеллера, в котором будет крепиться планка при повороте. Лучше стачать швеллер клином, чтобы планка легко попадала в паз;
• к правой створке с внешней стороны крепим рейку упор, которая должна выступать за створку на 10 – 20 мм.

Болты снаружи нужно сточить, чтобы их нельзя было открутить. Такие запоры на гаражные ворота плотно держат створки при любом сильном ветре и снаружи их открыть невозможно.

Заключение

Красивые ворота являются лицом двора или гаража. Но их красота – это далеко не самое главное. Гораздо более важным является защита территории от непрошенных гостей. Этим свойством могут обладать различные защелки для калиток. Если ручка служит для открывания и закрывания створок свободных дверей, то защелки способны закрыть ворота и защитить содержимое внутри гаража или двора.

Оригинальная защелка для садовой калитки

Из подручных материалов при умении нетрудно соорудить различные системы запоров для ворот и калиток. Они, в отличие от использования механических средств, не требуют ключей или иных приспособлений. Это очень удобно: подошел, открыл и зашел. Приспособления могут иметь внешний вид вертикальных задвижек, горизонтальных устройств, комбинации нескольких видов систем.

Для изготовления в домашних условиях используются деревянные и металлические брусья и бруски небольшого размера, гвозди различного размера и проволока, отрезки Часто применяются куски бечевки, небольшие пружинки, шайбы. Для предохранения металлических деталей от коррозии их обрабатывают грунтовкой и покрывают краской.

Поиск статей:

Использование механических автоматизированных замков не всегда гарантирует сохранность вашего имущества, находящегося за воротами владения. Подобные изделия зависят от электропитания, а к большинству замков можно подобрать ключ. Дополнительными элементами защиты в таком случае станут засовы и задвижки для ворот, изготовленные собственноручно. Такие изделия обладают целым рядом достоинств:

• индивидуальное изготовление, усложняющее процесс взлома;
• возможность комбинировать несколько вариантов;
• улучшение изделий, добавление функций, выбор способа и места установки.

Сделать засовы на ворота собственноручно достаточно просто, а уровень безопасности при этом увеличивается в несколько раз. Осталось подробнее узнать о том, как сделать засов на ворота своими руками.

Общий вывод

Сегодня на рынке предлагается множество запирающих устройств для гаража

При выборе наиболее подходящего, необходимо в первую очередь обращать внимание на соотношение устойчивости к взлому, и, соответственно, цены замка, а также стоимости защищаемого имущества. В принципе, любой замок можно взломать

Но для преступников ещё имеют значение риск, время, потраченное на взлом и выгода от кражи. Если выгода будет меньше риска, а времени и сил придётся потратить достаточно много, злоумышленники, скорее всего, обойдут Ваш гараж стороной. При подборе оптимального варианта замка, лучше всего обратиться к профессионалам.
