Гаражные и другие ворота с окнами

Полезные советы

На какие детали стоит обратить внимание при выборе подходящих гаражных ворот? Примите к сведению несколько важных советов

При покупке обязательно проверьте надёжность полимерного покрытия и узнайте, каким образом была проведена оцинковка элементов. Эти показатели влияют на долговечность ворот. Обычно оцинковка осуществляется методом порошкового термонапыления.
Требуйте только качественный полиуретановый наполнитель, если остановились на панелях

Это позволит им прослужить дольше, не расслаиваясь, и сохранить свои теплоизоляционные свойства.
Обратите внимание на стыки — там должен быть использован только качественный и износостойкий полимер.
Узнайте у продавца, укреплены ли панели металлическими пластинами, так как это обеспечивает дополнительную прочность.
Установите блокировочное устройство на торсионные пружины, чтобы ворота при поломке не упали на вас или на ваше авто.
Выбирайте материал, подходящий для вашего климата. В местности с повышенной влажностью или суровыми погодными условиями потребуется антикоррозионная защита. Спросите, как отреагирует конструкция на сильные морозы.
Уточните, осуществляется ли гарантийное обслуживание ваших ворот

Поинтересуйтесь, сколько продержится конструкция в случае взлома, чтобы знать, стоит ли устанавливать дополнительные засовы или замки.
Помните, что «замки — для честных», поэтому сигнализацию, видеонаблюдение и другие средства для охраны вашего гаражного имущества никто не отменял.

Электропривод автоматического открывания устанавливается как на виду, так и маскируется в полу. Учтите, что наибольшее расстояние, с которого срабатывает система автоматического открывания — это 50 метров. Привод потребляет от 240 Вт до 260 Вт и не нуждается в специальном обслуживании, но для него понадобится автоблокировка при попадании инородного тела под створки (или полотно). А с помощью пульта можно как открывать ворота, так и включать свет в гараже.

Учтите, что при покупке вам назовут цену за базовый комплект, состоящий из полотна, рамы, запоров и ручного привода, а все дополнительные аксессуары и элементы придётся оплачивать по отдельности.
Выбирая образец, убедитесь, что пальцы не защемляются стыками секций. У разных фирм профили сопряжения секций отличаются.

Поиск наиболее подходящего стиля гаражных ворот

В зависимости от стиля дома и местоположения, вы можете выбрать разные стили гаражных ворот. Чтобы найти наиболее совместимый стиль, рассмотрите архитектуру вашего дома.

Дом в традиционном стиле, возможно, захочет помешать тому, чтобы ворота гаража выделялись, но более современные стили могут захотеть реализовать уникальный стиль с дополнительными функциями, которые вносят вклад в общий дизайн дома.

Существует четыре основных типа стилей гаражных ворот, которые вы можете выбрать:

1. Современные гаражные ворота

Современные гаражные ворота обычно предлагают домовладельцам максимальную свободу в дизайне, давая им возможность выбирать из различных материалов, чтобы сделать их уникальными. Популярные варианты этого стиля гаражных ворот – это галечное стекло, матовое стекло и витраж.

2. Edwardian гаражные ворота

Этот тип гаражных ворот часто поставляется в виде секций или выступающих панелей со стилистическими окнами, которые обычно работают с окнами дома.

3. Викторианские гаражные ворота

Часто викторианские, грузинские или колониальные гаражные ворота изготавливаются из деревянных панелей, чтобы создать внешний вид конюшни или кареты. Они также включают окна во многих случаях, чтобы помочь дополнить окна дома. Ручки и железные петли также часто устанавливаются в эти двери, чтобы сделать их уникальными.

4. Двери гаража ранчо 1950

Этот стиль гаражных ворот обычно упрощен по дизайну, с горизонтальными деревянными узорами. Домовладельцы могут включать в себя окна и оборудование, похожее на другие стили гаражных ворот.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см. При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше

При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Схема каркаса для ворот из профильной трубы Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор. Для габаритных изделий рекомендуем учесть такие моменты:. Для габаритных изделий рекомендуем учесть такие моменты:

Для габаритных изделий рекомендуем учесть такие моменты:

При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Средний расчет ворот с калиткой и окнами при заказе

Давайте представим, что вы хотели бы заказать полотно из стандартных панелей типа «сэндвич» или из «филенки». В такое полотно встраиваются окна – например, размером 45,2 х 30,2 см. Их количество может быть разным, ведь все зависит от пожеланий заказчика. Ограничения только в ширине полотна.

Затем в полотно встраивается калитка. Ее можно разместить посередине, а также слева/справа от краев проема. Ширина калитки будет не более 80 см, высота – 180 или 190 см. Что касается минимальной высоты щита, она может составлять 213 сантиметров. Ровно 100 сантиметров от края проема до калитки, высота порога без уплотнителя – 7,5 см.

Гаражные ворота с окнами и калиткой

Базовая комплектация такой конструкции будет включать в себя все основные элементы, а также пружинный механизм для открытия-закрытия ворот. В среднем он рассчитан на 25 тысяч действий.

Некоторые тонкости вопроса

Можно ли возвести автогараж на территории, граничащей с дорогой

Нормативы, касающиеся дистанций между строениями на дачных землях и ИЖС, устанавливают индивидуально в каждом регионе. Основные требования подробно изложены в СНиПе 30-03-97.

Важно! Эти нормы носят рекомендательный характер. За отступление от них собственник УЗ не понесёт ответственности

Нарушать требования не следует. Автогараж, возведённый на границе с проезжей частью, может вызвать споры со стороны соседей. Они могут доказать, что сооружение помешает развороту пожарной машины, чтобы подъехать к ним. Суд обяжет демонтировать такую постройку.

Возможность возведения бокса на границе с проулком

Согласно Своду Правил 42.13330.2011, любую вспомогательную хозяйственную постройку (включая автогараж), расположенную на придомовой территории, размещают от границы участка, соблюдая дистанцию в 1 метр. СП разрешает хозпостройки с соседской территории только с согласия соседей. Иначе судебная инстанция вынесет решение о сносе здания, если собственник не осуществит его перенос на 1 метр от границы УЗ.

Если владелец находящегося рядом дома нарушил требование, составляют заявление в пожарную службу, изложив претензии. Обязательно сделать ссылку на Федеральный закон «Технический регламент о требованиях пожарной безопасности» № 123 от 22. 07.2008 года.

Виды окон

Окна могут отличаться по своему назначению – они могут служить с целью дополнительного освещения, или могут быть элементом декорирования. Хотя принцип их устройства и одинаков, работы могут отличаться.

Типы окон различают не только по схеме монтажа, но и по материалу изготовления. Это может быть и пластиковая конструкция со стеклопакетом, и простые деревянные ставни. Выбирая окна для установки, стоит отметить что, чем прочнее стеклопакет, тем выше тепло- и звукоизоляция помещения.

Разновидности окон.

Их основные виды:

Стеклоблоки – это стекло, пропускающее свет, но снижающее видимость. Стеклоблоки отлично изолируют звуки, сохраняют тепло и являются пожаростойкими. Установка данного вида изделий производится на полимерно-цементном растворе или смеси цемента и песка.
Пластиковые оконные системы – в таких стеклопакетах конструкция прочно скреплена по периметру стекол, пространство между которыми герметичное. Монтаж пластиковых конструкций выполняется на прокладке из резины или мягкого пластика, после чего они закрепляются металлическими рейками. Такие конструкции герметичны, хорошо сохраняют тепло, легко монтируются, стойкие к механическим и иным повреждениям. Надежны в защите от проникновения извне.
Деревянные оконные рамы – их особенностью является возможность самостоятельного изготовления из деревянных брусьев и стекол. Монтаж деревянных конструкций выполняется специальными гвоздями с зазубринами. Они требуют регулярного ухода, древесину рамы обязательно нужно обработать дополнительными пропитками. К сожалению, их легко взломать, а уровень их теплоизоляции при неправильном конструировании оставляет лучшего.

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

сигнальные устройства;
фотоэлемент;
блок управления;
замок.

По принципу работы приводные механизмы бывают:

линейными;
гидравлическими;
электромеханическими;
рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Гаражные и другие ворота с окнами

Основное предназначение окон в гараже

Если у вас большой гараж, наличие окон делает его уютным. В таком помещении намного приятнее находиться, не чувствуешь себя загнанным «в коробку». И даже если окна уже имеются на каркасе, дополнительная установка еще нескольких окошек на воротах лишней не будет.

Окна на гаражных воротах считаются дополнительным аксессуаром – точно так же, как вентиляционные решетки, фотоэлементы, устройства для систем автоматики. Но если вентиляционные решетки обеспечивают проветривание помещения, то предназначение последних совершенно иное. Они отвечают за естественное освещение гаража, а в летнее время еще и существенно экономят электроэнергию. Вам не нужно включать свет в дневное время – все логично.

Ворота с окнами секционного типа

В полотно встраивается стеклопакет с небольшим количеством стекол – от 1 до 4. Техника выполнение при этом может быть как традиционной, так и витражной. Специальное покрытие стекла делает его устойчивым к царапинам. Что касается рам, они могут быть сделаны из пластика или алюминия. Цветовая гамма достаточно разнообразна и подбирается, исходя из общего дизайна ворот. Некоторые модели имеют перегородки или решетки прямо внутри стеклопакета.

Вообще, количество окон в гаражных воротах целиком и полностью зависит от их ширины. Если у вас стандартные секционные ворота в гараже, лучше разместить 2-3 окна. А вот большие промышленные ворота могут иметь до семи.

Для промышленных вариантов чаще всего берутся акриловые окна с закругленными углами. Такие конструкции можно увидеть на СТО, автомоечных комплексах, в автосалонах и пр. Также существуют варианты со шпросами. Их эстетичный вид просто великолепный, что делает их незаменимой деталью в бытовых секционных воротах. Обычно подобный вариант используется в частных домах и коттеджных строениях.

Выбираем надежного производителя

Большую популярность среди потребителей имеют ворота со встроенными окнами фирм Hormann и Alutech. Обычно такие конструкции устанавливаются не только в гаражах, но и в частных домах, на паркингах и автомойках, в подземных гаражах. Они надежно защищают строение от несанкционированного проникновения внутрь. Выбор Hormann и Alutech продукции просто огромный, качество на высоком уровне, к перепадам температур она устойчива и не боится ни лютого мороза, ни сильной жары.

Средний расчет ворот с калиткой и окнами при заказе

Автоматика – надежное решение для ворот с окнами

Каждая модель имеет свою степень сложности, относится к разной ценовой категории. Проверенными производителями в этом направлении являются фирмы Came и Nice, Marantec, Hormann, а также AN-MOTORS. Автоматика для ворот – это гарантия не только удобства, но и безопасности. Отныне доступ на закрытую территорию будет полностью управляемым. Современная автоматика работает практически бесшумно, обеспечивая быстрое управление воротами с окнами. Она прекрасно чувствует себя в любых климатических условиях, может работать в достаточно интенсивном режиме. Простой монтаж и обслуживание, а также приличные сроки эксплуатации делают автоматику для конструкций с акриловыми окнами незаменимым атрибутом комфорта и качества.

https://youtube.com/watch?v=04N3eU_QFg8

Достоинства и недостатки различных видов

Чтобы выбор гаражных ворот был наиболее правильным и в дальнейшей эксплуатации не разочаровал вас, необходимо учесть все преимущества и недочёты гаражных конструкций.

Виды гаражных ворот	Плюсы	Минусы
Распашные	Надёжность и прочность.Возможность самостоятельного изготовления.Невысокая стоимость.Использование многоригельного замкового механизма (вместо навесного замка).	Для открывания створок необходимо большое пространство.Площадка для открывания должна быть ровной, очищенной от снега, земли и прочего мусора.Разбалтывание крепёжных петель при длительной эксплуатации.
Секционные	Лёгкий механизм открывания/закрывания.Экономичность в размещении (и в гараже, и при подъезде к нему).Широкий ассортиментный ряд покрытий и материалов для секций.Гидро-, звуко- и теплоизоляционные свойства в сэндвич-панелях.Размеры ворот могут быть различными (подходят для крупногабаритных помещений).Не требуются дополнительные механизмы для открывания.	Конструкционная сложность.Небольшая устойчивость к проникновению чужих людей внутрь гаража (взлом).Высокая вероятность выхода из строя электроприводного устройства.
Рулонные	Умеренные цены.Компактность.Относительно небольшой вес конструкции.Возможность дистанционного управления.Манёвренность.	Невысокая прочность, недолговечность.Низкая шумо- и теплоизоляция.Ненадёжный механизм открывания.
Откатные	Экономия пространства перед гаражом.Устойчивость и прочность.	Требуется место для отката створки.Высокая стоимость.
Подъёмно-поворотные	Не требуется большое пространство перед гаражом (как у распашных ворот).Несложность проведения монтажных работ.Не нужно расчищать окологаражную площадь.Защита от проникновения холода внутрь помещения достигается за счёт прокладок.	При складывании секций вверх нужно свободное пространство в гараже (до полуметра).Неустойчивость створок к механическому воздействию.Необходимость установки мощных автоматических приводов.
Складывающиеся	Створки можно оснастить окнами.Требуется меньше места, чем для распашных ворот.	Необходимо дополнительное пространство (0,5 м) около гаража.Невысокая надёжность.

Устройство оконных проёмов

Обустраивая проёмы в строящемся доме, необходимо учитывать материал стен и технологию их изготовления, чтобы сохранить проектные размеры.

В кирпичных домах

В домах из кирпича проёмы часто делают с четвертью, устраивая на внешней стороне стен по бокам от них небольшие выступы в 5-6 см (четверть кирпича). Эти выступы предотвращают выпадение рам наружу, уменьшают мостики холода и избавляют от необходимости отделывать наружные откосы.

Схема проёма с четвертью и окна в разрезе Источник lisichansk.com.ua

Как видно на схеме, внутренний просвет проёма больше наружного, поэтому ширина окна должна быть достаточной, чтобы рама упиралась в наружные боковые уступы. Полоса упирания – 2-3 см с каждой стороны и 1,5-2 см сверху. Нижняя плоскость рамы, напротив, приподнимается на 2 см от нижней части проёма, чтобы со стороны улицы можно было устроить отлив с уклоном.

В блочных домах

При устройстве оконных проёмов в стенах из пенобетонных или газосиликатных блоков необходимо учитывать их размеры и положение в кладке:

Боковые стенки проёмов не должны располагаться на одной линии с вертикальными швами.
Высота проёма ограничивается сверху целыми рядами блоков, так как на них укладывается перемычка. Снизу её можно увеличить подрезкой блоков.

Если фасад будет облицовываться кирпичом с устройством четвертей, их нужно учитывать при вычислении размеров проёма. В прочих случаях он делается на 2-5 см больше предполагаемого окна с каждой стороны, которые необходимы для монтажных швов.

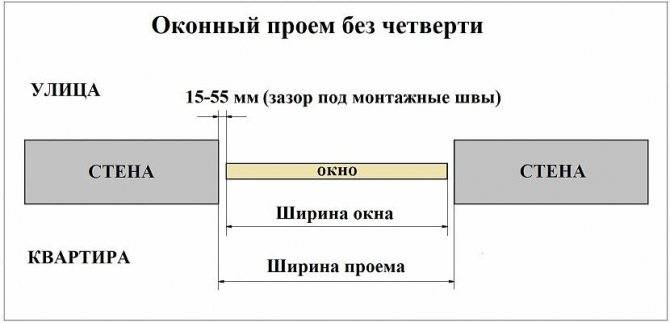

Схема проёма без четверти Источник prorab.guru

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

многообразие типов монтажа;
широкая цветовая палитра дверей, коробок, фурнитуры;
возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

комплект вставок «рассвет»;
вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

~~ворота~~
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода
