Филенка для ворот: фото филенчатых откатных металлических створок

Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)

После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.

Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.

Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.

Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:

Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.

На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:

После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.

Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.

Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:

Типы каркасов

Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:

  • Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
  • С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
  • Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.

Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см.В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения. Чаще всего используется металлопрофиль с сечением 20×40 см

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Секционные гаражные двери

Оптимальный выбор для створок подъемно-поворотной конструкции. При открывании секционные фрагменты преломляются под углом, поднимаясь к потолку. Для их монтажа у производителя приобретаются панельные секции в комплекте с направляющими и крепежными элементами. Образец можно заранее посмотреть на сайте продавца.

Уличные въездные ворота

Перед монтажом размечаются параметры входного проема. В проем монтируются горизонтальные и вертикальные направляющие.

При желании в готовую створку дополнительно врезается окно.

Калитка-филенка

Собрать секционные створки можно в домашних условиях, также можно купить готовые ворота у производителя. Судя по многочисленным отзывам, оставленным пользователями на специализированных форумах, одними из лидеров по производству такой продукции на российском рынке являются компании Alutech (Алютех) и Дорхан, осуществляющие доставку и установку воротных систем по всей стране.

Какую филенку выбрать

При выборе филенчатой продукции ключевую роль играет качество изделий. Для уверенности в прочности и долговечности филенки предпочтительней приобретать изделия известных производителей. Оптимальный выбор – это продукция, изготовленная из прочной стали, позволяющая сохранять эксплуатационные качества створок не менее 3 десятилетий.

Образец готовых ворот

Разновидности филенки

Помимо стандартной вариативности выполнения филенчатых створок, по данной технологии осуществимо создание ворот эксклюзивного дизайна, в основном за счет дополнений из ковки, литья, железных перфорированных вставок и других декоративных элементов.

Образец готовых филенчатых откатных створок

Среди многообразия видов филенки стоит выделить следующие:

  • классическая;
  • плитка;
  • шоколадка;
  • ротанг;
  • зебра;
  • каскад.

Установка готовых ворот

Упомянутые разновидности изделий отличаются фактурностью, рисунком, размерами. Цветовая гамма панелей достаточно обширна. Производители предлагают продукцию различных оттенков, но в основном преобладают темные или коричневые цвета.

Уникальность филенчатых панелей заключается в разнообразии размеров, штампа и покраски филенки. Оригинальный узор на пластинах осуществляется путем выдавливания прессом.

На фото изображен вариант распашных дачных ворот.

Ворота на участке

Что такое филенка для ворот

При обустройстве фасадной части ограждения возникает вопрос о выборе надежного материала для ворот. Наиболее практичный вариант – это филенчатые створки, представляющие собой металлический каркас, облицованный филёнкой.

Откатные створки

Филенка металлическая для ворот определяется как стальная штампованная пластина. Обработанным под прессом панелям из металла придается красивая рельефность. Подобные пластины крепятся к предварительно сваренному решетчатому каркасу, преобразуя его в цельную конструкцию. Каркас выступает в качестве обвязки.

Металлофиленку используют для изготовления как въездных створок, так и калиток. Среди основных достоинств такой продукции – высокая прочность и презентабельность. Тем не менее, учитывая высокую цену изделий, они не пользуются широким спросом среди людей, планирующих установку ворот.

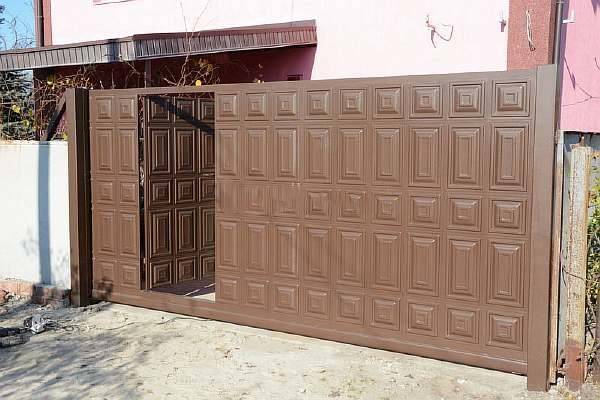

На фото ниже изображена откатная конструкция с калиткой.

Откатная створка на даче

Столбы для кованых заборов

Секции ограждения имеют большой вес. Крепить их следует только к прочным стойкам из металла. Приварить железные конструкции можно к платикам и планкам, вмонтированным в столбы:

  1. Металлические.
  2. Каменные.
  3. Кирпичные.
  4. Литые бетонные.

Стойки из квадратной трубы 100х100 мм свободно выдержат конструкцию заграждений при ленточно-опорном фундаменте. Рама приваривается непосредственно к столбам. Узкие стойки придают ограждению дополнительную воздушность. Забор подходит для дачного участка или небольшого коттеджа.

Перед большим жилым домом забор с металлическими стойками выглядит неестественно. Если столбы оставить без облицовки, ограждение и весь двор проиграют в эстетическом виде. Ажурные красивые пролеты и простые опоры между ними – это как картина без багета. Дорогой кованый забор достоин иметь внушительный фундамент и столбы.

Массивные стойки придают ограждению солидность, превращая его в часть наружного архитектурного дизайна участка и дома.

Металлические столбы готовой изгороди обкладываются кирпичом или натуральным камнем. При возведении стоек до монтажа пролетов в кладку вставляются планки. К ним приваривается рама. Полая внутренняя часть столба заполняется арматурой и заливается бетоном для прочности.

Гармонично сочетаются тонкие изогнутые пруты с бетонными столбами. В опалубке сразу делаются пазы, в которые заводятся металлические пластины для монтажа. Они соединяются с внутренней арматурой сваркой до заливки раствора.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

  • До 400 кг и не шире 4 м;
  • До 600 кг и не шире 6 м;
  • От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

  • Направляющая для установки снизу;
  • Скоба с роликовым механизмом для поддерживания;
  • Роликовые опоры;
  • Подставка для поддержания роликовой платформы;
  • Концевые ролики;
  • Улавливатели снизу и сверху;
  • Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

  • Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
  • Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
  • Поликарбонат – позволит создать легкие ворота;
  • Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
  • Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
  • Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

  • Лопата, лом, трамбовка;
  • Тары для цемента, песка, щебенки и готового раствора;
  • Сварочное оборудование;
  • Болгарка;
  • Молотки;
  • Шуруповерт;
  • Ключи;
  • Рулетка;
  • Карандаш;
  • Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Какие бывают виды ворот для дачи и участка?

Въездные ворота могут быть трех видов. Это распашные, откатные и роллетные ворота.

Распашные ворота – самые распространенные на российском рынке. А все потому, что они недороги, для них не нужен фундамент, опорой для ворот служат столбы. Распашные ворота отличаются долгим сроком службы, если установлены качественно.

Однако у такой конструкции есть и недостатки. Если вы установите распашные ворота на дачу, будьте готовы к тому, что потребуется постоянная очистка территории вокруг них от снега зимой. Кроме того, для их открытия требуется больше места, по сравнению с другими типами. Также учтите, что при установке распашных ворот неизбежно возникают большие углы, а это значит что возле въезда не получиться посадить растения.

Следующим типом являются откидные или откатные ворота. Их главное преимущество — они не занимают драгоценное место на участке, поскольку перемещаются вдоль забора, по специальным рельсам. Для них не нужен фундамент, а сама конструкция продумана таким образом, что им не страшны метели и ураганный ветер. Зимой с ними намного проще — достаточно убрать снег в районе их движения.

Однако, как и любой механизм, откатные ворота не лишены недостатков. Основным минусом распашных ворот является замерзание роликового механизма при резко отрицательной температуре. К счастью, этого можно избежать, если встроить внутрь специальный нагревательный кабель. Второй недостаток конструкций данного типа — цена.

Роллетные ворота будут стоить на порядок дешевле откатных. Их легко установить. Однако конструкция таких ворот считается менее прочной, к тому же создает ограничение по высоте для въезжающего транспорта.

По внешнему виду можно выбрать ворота глухие или с рисунком. Особым шиком среди владельцев коттеджей считаются кованые ворота, изготавливаемые вручную, о которых мы уже писали раньше на нашем сайте.

Из нестандартных решений есть еще и деревянные ворота, которые идеально подходят для домов, построенных из бруса или бревна. Разумеется, они не настолько прочны и долговечны, как металлические, зато смотрятся очень натурально и подчеркивают красоту стоящим за ними дома. А для большей долговечности деревянные ворота пропитывают защитными растворами, которые не позволят грибку, плесени, насекомым разрушить дерево.

Как правило, при выборе ворот, домовладельцы ориентируются на стиль коттеджа и дизайн участка. Если коттедж выполнен в старинном стиле, въезд на территорию будет оптимальнее всего закрыть массивными воротами. А если дом построен в одном из современных стилей, ворота должны быть легкими, соответствовать общему стилю участка.

Желательно, чтобы стиль ворот соответствовал не только внешнему виду коттеджа, но и стилю забора. Постарайтесь подобрать материал и рисунок ворот таким образом, чтобы они гармонировали и с забором, и домом, и гаражом. Не забудьте и про размеры ворот — слишком большие ворота рядом с маленьким коттеджем будут смотреться несуразно, как и наоборот. Ознакомиться с ассортиментом ворот для коттеджа можно здесь: https://worota.com.ua/.

Итак, с вариантами решений для ограждения участка мы разобрались, давайте теперь более подробно рассмотрим какие бывают ворота для гаража. Тем более, что их вариаций и типов на рынке сегодня представлено на порядок больше.

Сплошной узор из кованых элементов

Особенно красиво выглядит профлист, полностью покрытый ажуром из кованых прутков. Разнообразие и неповторимость узоров создают сказочный образ ограды.

Профлист и пики

Преимущества забора из профлиста, украшенного металлическими кружевами, перед кованым забором очевидна:

  • между элементами можно оставлять большие просветы;
  • стоимость и расход материала ниже;
  • монтаж проще;
  • прочность такая же;
  • вариантов оформления больше.

Кованый забор делается на прочном фундаменте. Как правило, его прутки расположены на расстоянии 100 мм. Просветы между деталями маленькие, но все зависит от особенностей составления рисунка. В результате такое ограждение имеет значительный вес.

Профлист с прутьями

Ворота из профнастила, украшенные элементами ковки, прочные и надежные. Они дешевле кованых и выглядят красиво. Каждый владелец участка может самостоятельно укрепить и украсить свою ограду коваными элементами.

Украшение верхней части ворот из металлопрофиля

На распашной и откатный вариант конструкции ворот в первую очередь устанавливается кованый орнамент с пиками по верхней части полотна. Сочетание орнамента из закрученных прутков и направленных вверх острых элементов является надежной защитой от попыток перелезть через ограду. Одновременно ажурная конструкция подчеркивает контраст сплошного фона профлиста и кованого верха.

Профлист на створках

Преимущества парапетной ковки:

  • увеличивает высоту ворот из профнастила без создания дополнительной затененной зоны;
  • повышает неприступность;
  • выглядит красиво и устрашающе;
  • упрочняет верх ворот из профнастила, не позволяет его разрушить;
  • минимальные затраты на создание ворот с элементами ковки.

Любая фотография, где имеется парапетная ковка, демонстрирует красоту конструкции, ее оригинальность.

Конструкция из профлиста около частного дома

Форма верхней границы створок может быть прямой и изогнутой. Ровный край отделывают повторяющимся однотипным рисунком прутьев. Для полукруглого полотна возможны варианты: расположение нижней кромки орнамента по изогнутой линии или прямое основание, частично закрывающее верхнюю часть полотна.

Для распашных ворот из профнастила кованый рисунок располагается симметрично линии разъема. В верхней части хороший вид имеют узоры из завитков без пик. Высота большая, рядом грозные острые детали.

Ровный край откатных ворот из профлиста можно защитить от нежеланных гостей полоской пик. Качество декора повысится, если создать парапетное украшение арочного типа. Кованая надставка сверху будет выглядеть нарядной и оригинальной.

На фото изображена распашная конструкция на участке.

Вариант из профлиста

Особенность откатной конструкции состоит в оформлении полотна в любом стиле. Симметрию соблюдать не нужно, поскольку створка отъезжает вбок, не разделяясь.
