Фановая труба для канализации: 5 правил монтажа

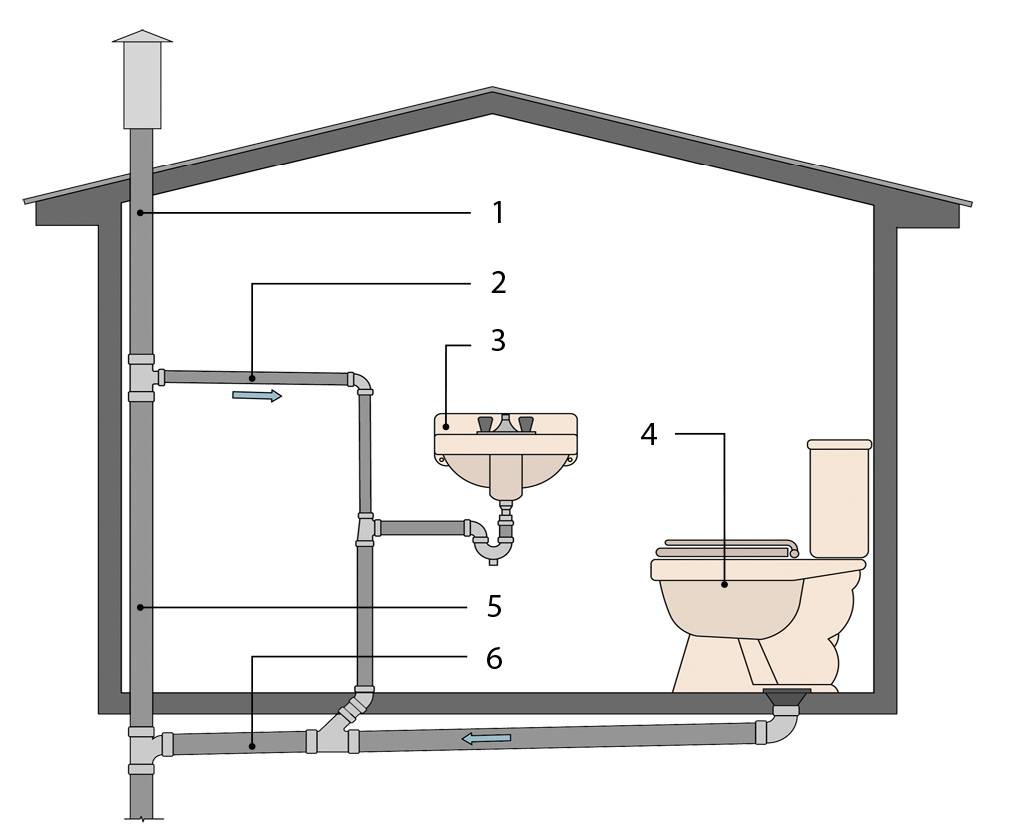

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов.

Отличные варианты труб для канализации вы найдете на сайте компании ООО «АСПМАРКЕТ». У них огромный выбор различных инженерных систем для строительства и ремонта. А персональный менеджер с удовольствием подскажет вам, какой вариант лучше, как правильно составить заказ и как быстро он придет.

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

• Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
• Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
• При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
• Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
• Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
• Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
• Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Вентиляция на основе вытяжной трубы

Принцип работы общегородской магистрали

Как работает система канализации в городе:

1. Все сточные воды, кроме осадочных, через приемные магистрали транспортируются в поэтажные отводы, потом в вертикальный стояк.
2. Стояк в подвале подсоединяется к выпуску, а он — к ближайшему колодцу канализации. Резервуар обустраивают на семиметровом расстоянии от дома ниже уровня промерзания земли.
3. В колодце происходит удержание крупного мусора, устанавливаются уловители жира. Колодезный резервуар предохраняет трубы от возникновения засоров.

В зависимости от предназначения и общего числа подключенных зданий обустраивается несколько колодцев. Там осуществляется соединение труб, выполняется поэтапное очищение жидкости. При выходе из строя одного резервуара его временно заменяет другой. После прохождения колодцев стоки по коллекторной трубе направляются в очистные сооружения.

Как сделать фановый стояк

Согласно сегодняшнему СНиП, монтаж фановой системы требуется в таких случаях:

• при постоянном образовании неприятного запаха в доме;
• когда канализация представляет конструкцию автономной системы, то есть находиться септик, выгребная или накопитель яма;
• для зданий больше двух этажей. где проведена система канализации и находятся сантехнические устройства.

Существует несколько способов устройства. Наиболее популярный – удлинение центрального вертикального стояка до вывода его на кровлю здания. Но по правилам того же СНиП стояки вентиляции обязаны подключаться к системе тут же после последнего прибора сантехники. Не все время физически можно это выполнить. Потому было создано несколько схем по канализационной вентиляции.

Устройство фанового стояка

Для домов, где находятся два этажа, устройство не представляет большой сложности. Чтобы установить — нужно просто удлинить трубу выше уровня крыши

Но в это же время необходимо брать во внимание правила вывода шахты вентиляции и расположение труб канализации. Они регламентируются в таких обязательных размерах выноса:

• от скатной крыши – 50 см;
• от уровня неэксплуатируемой плоской кровли – 30 см;
• минимальное расстояние до проемов окна – 4 метра;
• расстояние от завершения стояка до эксплуатируемой кровли – 3 метра.

Есть четкие правила, выполняя которые фановый стояк на кровле будет функционировать нормально. Перед окончанием ровного участка, проходящего через перекрытие этажа, нужно поставить ревизионный люк. На участке перехода непременно ставят гильзу, которая не позволяет конструкции стояка касаться потолочного материала.

Внимание! Стыки герметизируются и обрабатываются в обязательном порядке. Причем высота фанового стояка обязана соответствовать описанным выше требованиям

Что относительно диаметра, то он не делается меньше размеров основного стояка.

Если в доме находится не один основной стояк, то для оптимизации обмена воздуха их можно объединить в единую фановую трубу. Но участок состыковки обязан располагаться выше последнего подсоединенного сантехнического устройства.

Устройство вентиляции

Вентиляция фанового стояка проходит естественным способом. Очень важную роль здесь играют все те же газы, создающие неприятный аромат. Их температура постоянно чуть выше уличной температуры. В результате этого, как уже выше описывалось, они перемещаются по трубам канализации к патрубку выхода.

Наиболее близкая аналогия данного процесса – тяга в приборах отопления. Но если котельную трубу советуют закрывать дефлектором или флюгаркой, то в стояке вентиляции использование этих конструкции недопустимо.

Существует ряд причин для этого:

• во время сброса большого объема воды на трубе стояка дополнительная конструкция начнет препятствовать быстрому проникновению воздуха вовнутрь. Уровень разряженного воздуха начнет повышаться по мере перемещения сливных масс, что возможно приведет к срыву гидравлических замков на сантехнических устройствах;
• зимой появляется разница температур на поверхности трубопровода стояка, она приводит к образованию конденсата. При отрицательной температуре он преобразуется в лед, этим самым снижая пропускную возможность трубопровода.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Самостоятельный монтаж фановой трубы

Установка фановой трубы Viotto

Если сумели в частном доме самостоятельно сделать канализацию, с монтажом фановой трубы не должно возникнуть проблем. Вывод делайте через чердак на крышу, чтобы не сгнила стропильная система. Используйте пластиковую трубу диаметром 110 мм.

В зависимости от сложности схемы, могут понадобиться фасонные элементы: тройники, крестовины, муфты, колена. Для фиксации трубопровода используйте хомуты. Герметичный вывод через кровлю обустройте проходным элементом.

Пошаговая инструкция монтажа:

1. На стояк канализации установите ПВХ трубу, закрепите хомутами к стене. Выведите канал через отверстие в потолке на чердак. Не забудьте поставить между стояком и фановым выходом фасонный элемент с ревизионным люком. Узел нужен для прочистки канализации, засоренной жировыми отложениями.

2. Соосно выведенному на чердак каналу отметьте место выхода воздуховода через кровлю. Острым ножом по разметке прорежьте пароизоляцию. Освободите участок кровельного пирога от теплоизоляции.

3. Под проходной элемент подготовьте сквозное отверстие в кровельном материале. По контуру подготовленного в теплоизоляции окошка со стороны чердака электродрелью сделайте разметочную перфорацию границ.

4. С улицы на кровле найдите разметочную перфорацию из 2-4 отверстий. Уложите шаблон проходного элемента, обведите маркером. По разметке сделайте частую перфорацию электродрелью. Отверстия сверлите ближе друг к другу, чтобы проще было вырезать фрагмент кровли.

5. Ножницами по металлу перережьте перемычки, оставшиеся между просверленными отверстиями. Удалите вырезанный фрагмент металлочерепицы.

6. По размеру вырезанного в металлочерепице отверстия удалите лишние куски утеплителя и пароизоляции. Вставьте пластиковую деталь гидрозатвора от проходного элемента. Посадите кольцо на герметик, чтобы под гидроизоляцию кровли не попала дождевая вода.

7. Установите основание проходного элемента, зафиксируйте саморезами. Для уплотнения используйте каучуковую эластичную подкладку. Дополнительно нанесите по контуру стыка герметик.

8. На надежно зафиксированное основание установите проходной элемент с дефлектором. Выставите трубу строго вертикально по уровню, зафиксируйте саморезами с пресс-шайбой.

9. Наружная труба проходного элемента имеет заводскую теплоизоляцию. Дополнительно стенки утеплять не нужно. Со стороны чердака от проходного элемента выведите через теплоизоляционный пирог кровли гофрированный патрубок для подсоединения к пластиковому стояку канализации. Зазоры заполните утеплителем. Края разрезанной пароизоляции скотчем приклейте к стенкам гофры, чтобы предотвратить образования мостика холода.

10. Соедините гофру проходного элемента с ПВХ канализационным стояком, стык обожмите хомутом.

11. Чтобы трубопровод надежно удерживался, прикрепите хомутами или металлической полосой к деревянной обрешетке крыши. Надежная фиксация предотвратит самопроизвольное расхождение стыков от тепловых расширений.

12. Трубопровод на чердаке утеплите вспененным полиэтиленом с фольгированным покрытием. Можете использовать минвату или другие виды теплоизоляции.

Проходящие через шахту в доме стояки тоже обмотайте вспененным полиэтиленом. Теплоизоляция дополнительно исполнит роль шумоизоляции. В доме не будут слышны булькающие звуки отводящихся по канализации стоков.

Проблемы монтажа канализации, методы устранения

Замена фанового стояка

При появлении поломки либо потери эксплуатационных характеристик фанового стояка необходима его замена. Данный процесс во много похож на замену какого-то участка системы канализации. Отличия бывают лишь в способах соединения труб и материале их изготовления. Перед процессом ремонтных работ нужно выполнить такие условия:

• после проделанных работ требуется проверка герметичности труб на всей протяженности трубопровода;
• все работы происходят с помощью защитных средств – респиратор, резиновые перчатки;
• если демонтаж системы происходит в жилом доме, то необходимо обеспечить в нем воздушную вентиляцию.

Что лучше: клапан или фановый стояк

Существует альтернатива фановому стояку – это воздушный клапан. Клапан может монтироваться как на какие-то горизонтальные участки трубопровода, так и на основной стояк. Принцип работы воздушного клапана основан на механическом действии воздушного давления при его значительном уменьшении в системе канализации.

При появлении этой ситуации на мембрану или шток воздушного клапана воздействует разница внешнего и внутреннего давлений, в итоге происходит открытие клапана и система нормализируется. Его установка имеет ряд основных достоинств:

• простой монтаж. Если планируется установка на основной стояк, то можно воспользоваться специальными переходниками с одного размера на другой;
• нет необходимости выводить отдельный трубопровод вне дома.

Зачастую вертикальную магистраль стояка устанавливают лишь в чердачное помещение, и здесь уже ставят воздушный клапан. Однако, невзирая на эти достоинства, его установка может повлечь некоторые проблемы:

• воздушный клапан может реагировать лишь на определенные перепады давления. Установка фановой трубы выполняет роль выравнивания гораздо плавней, при этом его работа почти не зависит от разницы внутренней и наружной температур;
• есть эксплуатационные температурные границы. Идеальный диапазон 10-45°С. При снижении температуры на его поверхности возможно образование льда, что привет к поломке оборудования;
• как и какой-либо механизм, воздушный клапан может просто напросто сломаться, и система контроля не будет работать.

Выбор определенного варианта нормальной компенсации давления в трубопроводе будет зависеть от внутреннего канализационного проекта. Для квартир желательно использовать воздушный клапан, а для индивидуальных построек – фановый стояк.

Законодательная база

Большинство жителей МКД задаются вопросами, кто отвечает за водоснабжение, к кому обращаться, если в системе возникают поломки, а также кто обязан возмещать ущерб. Кроме того, при форс-мажорных ситуациях требуется частичный или капитальный ремонт трубопровода. Закон помогает разобраться, к кому обращаться в каждом из этих случаев.

Как следует из ст. 36-37 Жилищного кодекса РФ, за обслуживание и ремонт отвечает управляющая компания (УК) или службы ЖКХ. Текущие расходы покрываются за счет ежемесячных коммунальных платежей жильцов дома. Однако если пользователь сам виноват в поломке, он и будет возмещать нанесенный ущерб.

На то, что службы ЖКХ обязаны восстанавливать работу систем водоснабжения в МКД, указывает и Федеральный закон от 21.07.2007 № 185-ФЗ «О Фонде содействия реформированию жилищно-коммунального хозяйства».

Перечень ошибок и недочетов монтажа

Чтобы фановая канализация работала эффективно, сечение ее труб должно быть больше диаметра труб основной канализации. Как предписано в своде строительных правил, диаметр вытяжной части одиночного стояка должен равняться его сточной части. Из этого следует, что стояк не может сужаться вверху. Несмотря на то, что расширения в правилах не прописано, это увеличивает тягу.

Высоко или низко расположенный выход над линией кровли — это тоже ошибка. В строительных нормах указаны чёткие цифры:

• Высота выхода 20 см над плоской и скатной крышами.
• 10 см от обреза сборной вентиляционной шахты.

На случай сильных снегопадов зимой допустимо поднять выход до 30 см. Поднятие вентиляционной трубы выше конька крыши нецелесообразно. Она будет в таком случае промерзать.

Ошибочное решение — установка на трубе лишнего оборудования, например, флюгарок, колпаков, дефлекторов. Все эти приспособления заменит обычный вентиляционный зонт.

Другая ошибка — не выдержано расстояние от фановой трубы до ближайшего окна. По нормативам оно должно составлять не менее 4 метров по прямой. Законы физики, в том числе и закон обратной тяги, отменить невозможно. Нарушение этого пункта грозит попаданием обратно в дом запахов, которые будут выводиться фановой трубой.

Отклонение стояка от вертикали более чем на 45° или удлинение колена на изломе более чем на 2 метра, стоит ждать неприятностей в виде некачественной работы стояка. Небольшие отступления возможны, ведь особенных изменений в работе фановой вентиляции не будет при изломе трубы менее чем на 45° и отклонения в сторону от основной оси не более метра. Нарушение приведёт к тому, что гидрозатворы расположенные ниже отступа, сорвёт и запах будет проникать в помещение. Делая подобные обходы, следует просчитать реальность использования нижних ярусов канализационной линии, как невентилируемого участка или установить там аэратор.

Ни при каких условиях нельзя совмещать вентиляцию помещений и канализации. Такое решение противоречит здравому смыслу.

Еще одна ошибка — неправильное объединение фановых труб. Правилами предусмотрено, что несколько фановых труб могут объединяться перед выходом на кровлю, но с условием, что верхний участок будет равен диаметру самой широкой трубы. При соединении линий следует учесть уклоны труб, они не должны препятствовать свободному скатыванию по трубам конденсата.

При объединении труб внутри неотапливаемого чердака требуется теплоизоляция этого участка фанового стояка. Утепление для одиночного стояка не прописано в правилах, что даёт возможность экспериментировать, хотя бы первую зиму после установки. В правильно собранной вентсистеме канализационной линии температура будет положительная. Поднимающийся по трубе тёплый воздух из помещения не даст ей промерзнуть. Соответственно конденсат беспрепятственно будет скатываться вниз за счёт того, что в трубе не будет крутых изломов, а возможность промерзания будет исключена.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

ой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу, поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

• Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
• При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
• Расстояние от окон до фановой трубы не должно быть менее 4 м.
• Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
• Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
