Как сделать электрощиток в гараже

Выбираем электрощит в квартиру

Предварительно, до проведения всех работ по установке электрощита, составляется план прокладки проводки с указанием всех точек потребления энергии.

Распределительные щиты выпускаются в модульном исполнении, т. е. все приборы имеют размеры кратные 18 мм, 36 мм и т. д. Стандартные корпуса рассчитаны на размещение кратного количества модулей – 6, 9, 12, 18, 24 и т. д.

В электрическом щите, предназначенном для установки должно быть место, подготовленное для монтажа счетчика учета электроэнергии. Корпуса электрощитов производятся в Белоруссии и имеют стандартные размеры для размещения сетевого оборудования.

Большую роль в снабжении квартиры электрической энергией играет правильный выбор электрического щитка

Основное внимание уделяется трем аспектам:

• местонахождению электрощита;
• комплектации оборудованием;
• особенностям монтажа и подключения электрощита.

Выбор места установки щитка зависит от планировки квартиры, но наиболее удобным, считается установка возле входной двери, на уровне доступном для снятия показателей электросчетчика и ремонта электроприборов.

Для монтажа электрощита в квартире также необходимо учитывать метод прокладки электрокабеля в помещениях. Используется два основных типа монтажа электропроводки:

• наружная – прокладывается сверху штукатурного слоя отделки стены;
• внутренняя – для данного типа проводки в стене пробивается специальный паз с дальнейшей укладкой кабеля.

Ориентируясь на тип проводки, подбирается тип электрощита. Материалом для изготовления корпуса щитка служит:

• металл, имеющий специальную окраску или жаростойкое покрытие;
• прочный термостойкий пластик.

Отделка внутренней и внешней поверхности щита выполняется специальными красками различных цветов согласно требованиям техусловий.

Щиты производятся в различной комплектации и габаритов:

• в каркасном исполнении;
• разборные;
• цельнометаллические.

Выбор: Необходимая марка электрощита подбирается в зависимости от техусловий и габаритов ниши для установки.

Это интересно: Фундамент для дома из керамзитоблоков

Самодельные схемы электрощитка для гаража

Если у вас есть способности и желание собрать своими руками автоматический вариант электрощитка для гаража, можно воспользоваться приведенной схемой.

В конструкции используется система гальванической развязки приборов освещения подвала через трансформатор Т3. Одновременно с низковольтным освещением в конструкции электрощитка реализована возможность подключения потребителей на 12В, что бывает полезным при ремонте автомобильной техники. Кроме того, конструкция на основе Латра позволяет регулировать и подстраивать выходное напряжение под потребности нагрузки приборов в гараже.

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту. Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Сборка электрощитка в гаражном помещении: последовательность действий

Выясняя, как собрать электрощиток в гараж своими руками, необходимо подготовить комплект инструментов: плоскогубцы, отвертки, саморезы и дюбель-гвозди, шуруповерт, молоток. Установка щитка производится следующим образом:

1. Владелец помещения выбирает подходящее место для установки изделия и размечает точки для крепления короба. Электрощиток размещается на высоте около полутора метра от пола.
2. По разметке высверливаются отверстия и вставляются дюбеля. На них закрепляется электрощиток.
3. В ящике для приборов на дин-рейке размещаются счетчик учета электроэнергии и групповые автоматы защиты, или предохранители. Они соединяются перемычками, а корпус щитка подключается к контуру заземления.
4. Подведение кабеля к гаражу с наружной сети осуществляет специалист электросети.
5. Начинается разводка от электрощитка в помещении гаража с использованием алюминиевых или медных проводов. Метод прокладки проводки внутри гаража зависит от того, из какого материала возведена конструкция. Если из кирпича или газоблоков — проводка прокладывается путем вырезки штроб. В деревянном помещении электропровода размещают в коробах из пластика.

Установить электрощиток несложно, если подойти к делу внимательно и ответственно.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

• перфоратор и электродрель, болгарка;
• молоток, зубило;
• плоскогубцы, бокорезы, отвертки;
• изолента и индикаторная отвертка.

Для работы с проводами лучше использовать инструменты с обрезиненными ручками.

Установка электропроводки

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

1. Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
2. В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
3. В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
4. Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
5. Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
6. Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
7. Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
8. Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Линия на 380 В выполняется из 4- или 5-жильного медного кабеля.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

• Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
• Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
• Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
• Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Требования к распределительным щиткам

Фото гаражного кооператива

Гаражный кооператив является некоммерческой организацией, а значит, он не имеет права заниматься энергосбытовой деятельностью. Проще говоря – перепродавать электроэнергию членам кооператива запрещено. Это значит, что электроснабжающая организация производит расчеты (на основании договора) с кооперативом, а не с отдельными ее членами – прибор учета электроэнергии должен учитывать всю потребляемую гаражным кооперативом электроэнергию. Все потребители в этом договоре отсутствуют, а значит платить за электроэнергию должны в кооператив.

Таким образом, подключение электросчетчика в гараже, контроль за потребляемой энергией и предпринимаемые меры к членам кооператива – в случае неуплаты электроэнергии – возлагаются на руководство гаражного кооператива, а все электросчетчики, установленные в конкретных боксах являются приборами технического учета. Со всеми вытекающими отсюда последствиями – более лояльными требованиями к установке, температурным условиям эксплуатации и т.п.

Плата за электроснабжение гаражного кооператива осуществляется согласно Уставу этой организации – либо по внутреннему, техническому счетчику, либо по нормативам. При этом прибор учета электроэнергии гаражного кооператива является общей собственностью.

Ситуацию нельзя сравнивать с общедомовыми приборами учета электроэнергии, когда замена электросчетчика на лестничной площадке может трактоваться по-разному, хотя, если все квартиры в доме являются муниципальной собственностью, ситуация похожа.

Сколько стоит подключение электричества к гаражу – это самый насущный вопрос, который интересует большинство автолюбителей. Цена подключения зависит от ряда факторов, которые необходимо учитывать: сложности работ, дальности объекта и количества подключаемых гаражей – если объединиться с соседями, цена подключения гаража будет меньше.

Все монтажные работы по установке электросчетчиков в подъезде или гаражном кооперативе, можно заказать в нашей организации. ООО «10 киловольт» гарантирует высокое качество работ и их соответствие нормам ПУЭ .

Профессионализм и опыт наших специалистов – к вашим услугам!

Какой электрощиток лучше, самодельный или промышленного изготовления

Во многих случаях подведение электроэнергии в гараж может выполняться без использования покупного ящика и сборки всех приборов управления в одном боксе. Чтобы сэкономить на приборах для гаража, любители изготавливают электрощитки из гетинакса или текстолита, на которые вешают счетчик с автоматом защиты и ряд однофазных пакетников в черных эбонитовых корпусах.

Особых преимуществ такой электрощиток не дает. Использование современных дифавтоматов защиты от короткого замыкания и приборов УЗО является обязательным, независимо от того, какой формы и размеров сам электрощиток в гараже. Качество старых эбонитовых пакетников зачастую очень посредственное, их с удовольствием заменяют более современными моделями немецкого производства.

Правильный выбор оборудования и инструмента

При выборе электрощитка в гараж, следует обратить внимание на несколько факторов:

1. Место расположения устройства. Если оно будет на улице следует выбирать влагоустойчивые модели.
2. Материал блока – пластик или металл. Щиток, расположенный на улице, лучше выбирать железный, так как он более устойчив к повреждениям.
3. Дизайн дверцы —прозрачная или металлическая. Зависит от условий содержания электрощитка.
4. Способ установки — конструкция будет встраиваемая или навесная. В зависимости от состояния стены гаража и веса щитка.
5. Сколько модулей необходимо. Их рекомендуется устанавливать в запасе, чтобы всегда можно было подключить дополнительные элементы. Например, в случае с трехфазным УЗО понадобится 4 модуля.
6. Нужно ли оснащать гаражный щиток зарядным устройством.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

• чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
• лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
• чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
• распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
• если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
• при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Как правильно подключить УЗО

УЗО на линию питания силовых розеток устанавливается таким образом, чтобы через него коммутировалась не только фаза, но и ноль. Только в этом случае оно выполняет свою дифференциальную функцию и сравнивает втекающие и вытекающие токи. На основании этого сравнения в приборе вырабатывается разностный сигнал, управляющий отключением линии от нагрузки.

Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.

При коммутации проводов их концы, идущие от автомата, подводятся к верхним клеммам корпуса УЗО. От нижних контактов отводятся проводники, поступающие в линейную цепь и далее – в нагрузку.

Подключение электрощита – схема

Чтобы электросеть функционировала правильно, необходимо подключить схему внутри электрического щитка. В нее входят следующие элементы:

• счетчик учета;
• клемник нейтрали;
• групповые автоматы защиты;
• устройство защитного отключения;
• клемник заземления;
• вводной автомат;
• DIN рейка.

Порядок подключения зависит от количества фаз напряжения. Если электросеть однофазная, то автомат не должен быть мощнее 220 вольт. Если же фазы три – 380 вольт. Выбор зависит от того, сколько приборов будет подключено к сети и какая нагрузка будет производиться. Самостоятельная сборка электрического щитка делится на три этапа:

• подключить главный кабель, разделенный на три жилы;
• соединить блок устройства защитного отключения. Чтобы он исправно работал, нужно подключить специальные пакетники;
• установить соединительные колодки.

После этого можно подключить щиток к цепи, и электричество начнет поступать в гараж. Главное не спешить и поэтапно производить подключение во избежание несчастных случаев. Если нет уверенности в том, что процесс пройдет удачно, то лучше обратиться к помощи электриков или приобрести готовый прибор.

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Они бывают двух типов:

Для жилья со стенами из гипсокартона оптимальным вариантом будет — встроенный электрощит, который гармонично впишется в интерьер помещения. Но, если отсутствует возможность сделать проем для щитка, или стены изготовлены из бетона, то следует установить наружный электрощит.

Устанавливая устройство на даче, стоит учесть строительные материалы, которые использованы в производстве. Деревянные сооружение лучше всего оснастить внешним безопасным электрическим щитком. В гараже и других хозпостройках как правило нет необходимости интегрировать устройство, поэтому подойдет наружное, которое значительно проще монтировать в помещении.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

• ВВГ;
• NYM;
• ПУНП.

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью

При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

• заняться монтажной схемой, которую привязывают к планировке;
• разбить всех потребителей на группы, имеющие свои ветки питания;
• произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
• определить, есть ли необходимость в УЗО и защитных автоматах;
• если они нужны, то подобрать тип устанавливаемого оборудования.

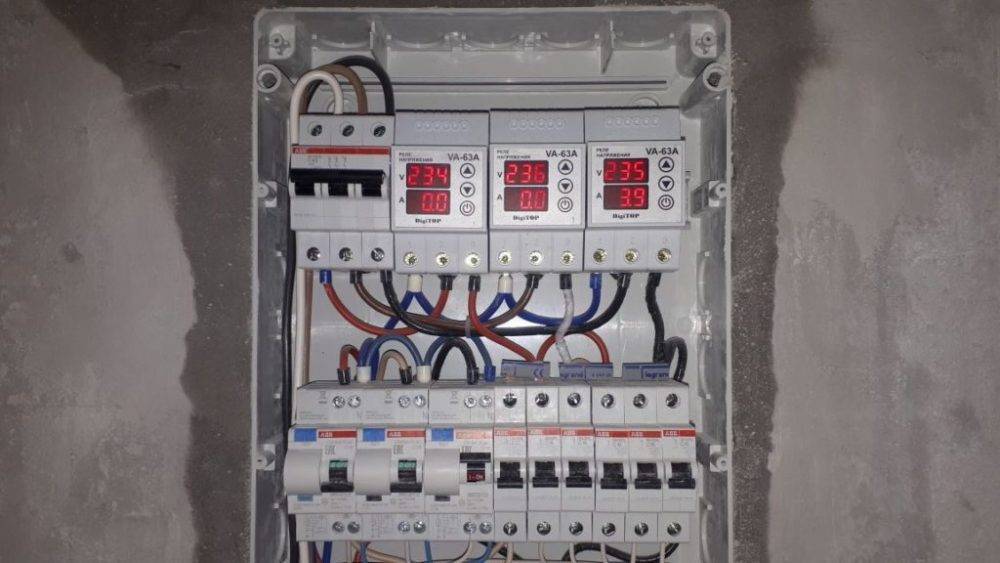

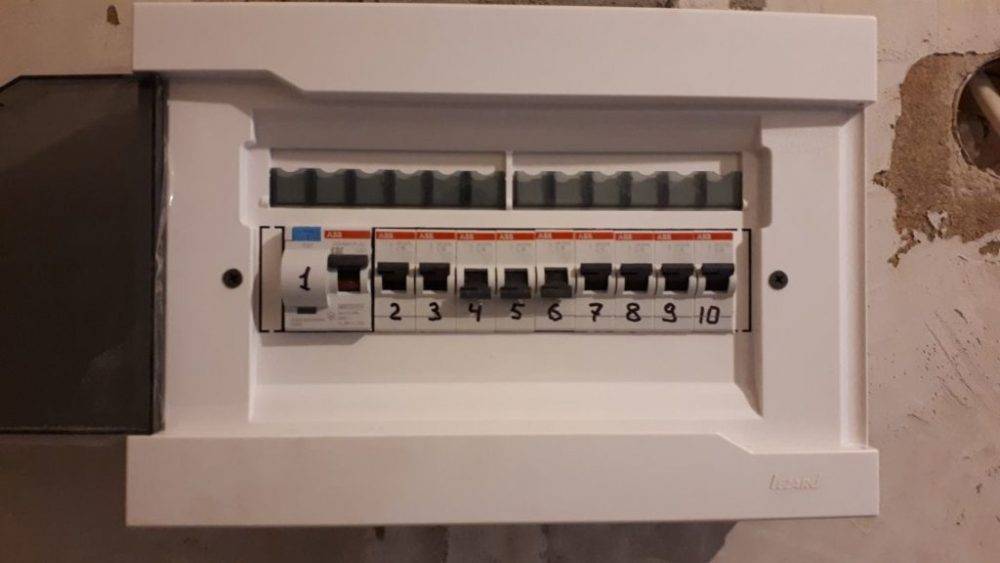

Виды электрощитков

Схема электропроводки

Принцип типовой проводки в гараже по схеме сходен с электрификацией квартиры или офиса. Здание используется как техническое, поэтому приоритетны надежность и безопасность эксплуатации.

При создании первичной схемы знатоки рекомендуют нанести графически на стены расположение элементов, всю разводку системы. Такой рисунок покажет допущенные огрехи, позволит убедиться в корректном расположении элементов. Нужен правильный расчет с учетом понижающего напряжение трансформатора. Проведение работ при трехфазной сети потребует согласования с Энергонадзором

Проект принимает во внимание наличие силовой схемы кооператива, расположение честного дома с электропитанием, отдельное размещение с удаленными коммуникациями

Ввод проводов возможен через крышу или подземным способом. Сечение всех кабелей выбирается с учетом мощности имеющихся приборов: существуют специальные таблицы и формулы для расчета. Если работы ведутся самостоятельно, то схема электропроводки гаража применяется во всех случаях сходная. Потребуется четко указать:

• Способ подключения к внешней силовой линии и ввод кабеля в помещение.
• Расположение вводного автомата на 220 вольт.
• Подключение ноля и фазы к электросчетчику.
• Расположение самого электросчетчика.
• Отводы и размещение автоматов розеточной группы, осветительной сети.
• Разводку электропроводки в розеточной группе и прокладывание провода к выключателям, источникам освещения.

Смотровая яма

Смотровая яма: используются трансформаторы, понижающие риски при дальнейшей эксплуатации сети. Можно выбрать провода, подверженные оплавлению и горению, но надежно укрыть их в трубах. Или подойдут марки ВВГ нг, инертные к горению.

Схема внутреннего освещения предусматривает применение медного кабеля сечением 31,5мм2, для розеток под приборы — 34мм2. Заземление, идущее от общего щитка, предполагает оптимальное сечение 6 мм2.

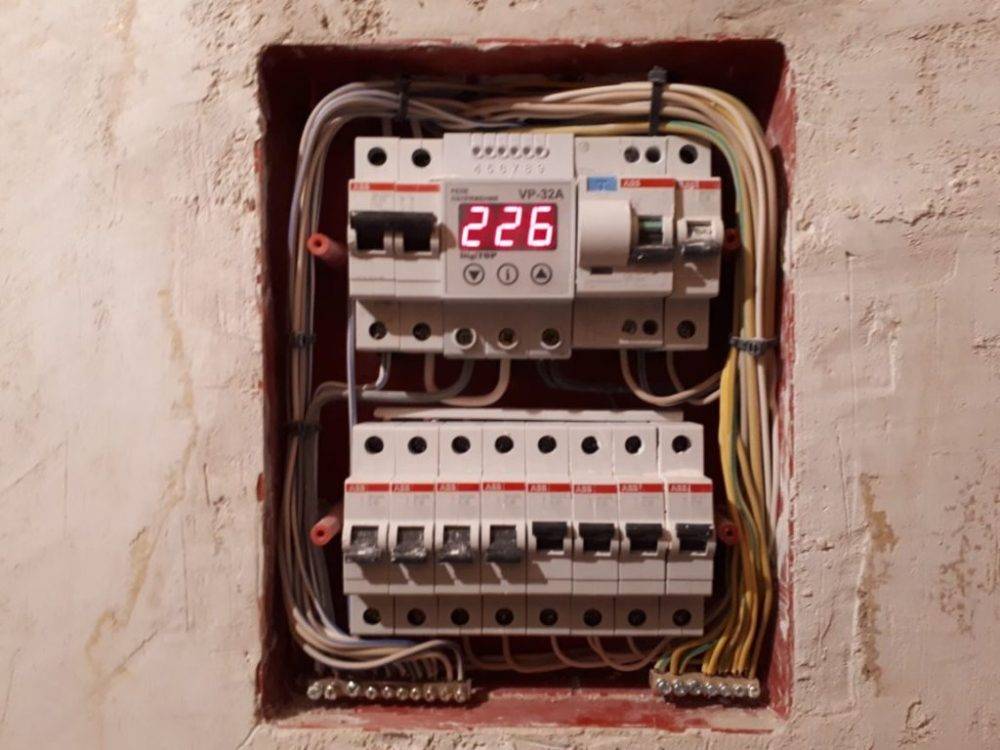

Дополнительная защита — монтаж раздельных УЗО на осветительные элементы или розетки. В качестве гарантии безопасности при сборке системы стоит использовать реле контроля напряжения. При неисправности проводки этот блок обесточивает схему, исключает поломку электрооборудования. Желательно крепить блок на рейку во вводном распределительном щите.

Проводка в капитальном строении своими руками обязательно предусматривает наличие вводного щита с разводкой проводов, общего освещения и розеточной группы в основном пространстве, а также местной подсветки (лампа над верстаком или в смотровой яме, подвале).

Как самостоятельно сделать монтаж проводки

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

• Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
• Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
• При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

• Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
• Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.
