Электромеханический и электромагнитный врезной замок для калитки

ОСОБЕННОСТИ ВЫБОРА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

Прочность и надежность.

Особое внимание необходимо обратить на креплении с помощью которых на калитку устанавливается металлическая планка. Корпус где расположено электромагнитная катушка должен иметь как можно меньше швов, через которые внутрь может попасть пыль и влага

Лучше всего если материалом изготовления для корпуса служит сталь. Модели с корпусами из алюминиевых сплавов нуждаются в дополнительной защите внешними стальными накладками.

Защита от коррозии.

Изделие должно быть покрыто антикоррозийными составами, желательно порошковой краской.

Совместимость с внешними системами управления.

Необходимо подбирать такие параметры энергопотребления, который в дальнейшем позволит использовать электромагнитный замок для домофона или любой другой системы удаленного контроля доступа.

Надежные производители:

Vizit.

Отечественный производитель, выпускающий качественную и надежную продукцию. Приобрёл широкую популярность благодаря богатому в модельному ряду домофонов и комплектующих к ним. Электромагнитные замки полностью совместимы с другим оборудованием этой компании.

Trinix.

Компания основана в Украине в 2005 году. Производит широкий спектр оборудования для систем доступа. Ее продукция отличается высоким качеством и надежностью по доступной цене. Все изделия имеют сертификат соответствия РФ. И адаптированы к суровым условиям эксплуатации.

YLI.

Электромагнитные замки данной компании существенно отличаются по своей конструкции от общепринятых. Запирающим элементом служат специальный изогнутый ригель, который входит в ответную планку особой конструкции. При отключении от электроснабжения такое устройство остается в закрытом состоянии.

Таким образом, электромагнитные и электромеханические замки являются одним из наиболее надежных и удобных в эксплуатации запорных устройств, которыми можно управлять дистанционно.

При их выборе рекомендуется предусмотреть возможность подключения к видеодомофону или системе охранной сигнализации

Естественно, при покупке следует обратить внимание на более дорогостоящие модели, так как срок эксплуатации дешевых китайских изделий весьма ограничен.

* * *

Разновидности

По способу монтажа существует два типа моделей:

Врезной. Устанавливается непосредственно в дверь;
Накладные. Размещается на конструкции, путем наложения главного элемента на внутренний элемент полотна.

Также модели различаются в конструктивном плане:

Самый распространенный вариант – один или несколько ригелей;
Встречаются устройства с блокировочной кнопкой выхода;
Без специальной клавиши.

Также различия касаются способа блокировки. В магазинах продаются модели с электрической блокировкой, когда закрытие осуществляется под воздействием фиксирующего элемента на механическую пружину. Соленоидный способ активирует работу ригеля из-за воздействия электромагнитного поля. Моторным вариантам характерно наличие небольшого моторчика, который приводит блокирующий механизм в движение. Также продается электрическая защелка, здесь движение происходит благодаря давлению на фиксирующую деталь, когда ручка приходит в движение.

Как выбрать замок

Учитывайте несколько важных факторов:

Материал и толщина калитки

От этого зависит выбор врезного или накладного замка.
В какую сторону будет открываться створка.
Замки, которые работают только при постоянном напряжении, требуют установки отдельного блока питания.
Обращайте внимание на то, предназначено ли устройство для наружного применения. Уточняйте рабочий диапазон температур.
Лучший вариант – нержавеющий корпус

Прослужит в разы дольше.
Проверяйте целостность набора ключей. В комплекте должен идти электронный и механический.

Делаем выбор

Зайдя на форум, можно увидеть множество вопросов о том, как найти хороший замок для калитки, если полотно профлист, каркас труба и другие материалы. Отзыв на такие вопросы от разных людей не совпадает, но большинство склоняется к покупке фирменных моделей.

Пример готового к использованию накладного устройства

Модели Apecs простые, врезные с различным количеством задвижек. Сделать запор можно самостоятельно, имея стамеску, дрель, отвертку.

Усиленная недоступность и секрет в механизме моделей Cisa и Kale. Сувальдный механизм задвижки бывает круглой и прямоугольной формы по 3–5 шт.

Пример круглых сувальдов

Леруа Мерлен представляет серию запоров, в которых прочный стержень из титана и сложный ключ. Имеются модели с ручкой и кожухом для установки на кованые калитки.

Лучшие электромеханические и электромагнитные модели выпускает фирма Дорхан. С открыванием ключом, электронным замком и кодом.

Оборудование козырька над входной группой существенно продлит срок службы запирающего механизма

Каждый выбирает свою модель. Но не стоит экономить на запорах, ведь они защищают дом и участок.

Что советуют эксперты?

Если человек покупает дверной замок для помещений, где большая пропускная способность, то разумнее отдать предпочтение соленоидным конструкциям, так как они отличаются меньшим механическим износом. При выборе устройства для частного пользования лучшие модели – с наличием запорного механизма и электрической защелкой. Врезные системы пользуются спросом у банковских организаций и у коммерческих фирм, они обеспечивают важные документы безопасностью. Моторные механизмы устанавливаются у дверей общественных учреждений – школа, детский сад и т.п. Покупку лучше проводить в специализированных магазинах, где продавец может предоставить человеку сертификаты и гарантийные талоны, которые подтвердят надежность.

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Как правильно установить замок

Перед установкой замка на забор из профнастила, необходимо детально ознакомиться с составляющими элементами механизма. Любой замок состоит из главной корпусной части, из навесов и кодовых элементов.

Инструмент, который должен быть у вас под рукой:

линейка;
дрель с различным набором свёрл;
отвёртка, пассатижей.

Установка не требует специфический знаний, если это не электрическая версия. Следуя нижеприведенной инструкции за короткий промежуток времени можно оснастить забор своего дачного участка надёжным замком.

Устройство механического кодового замка

Первым делом на калитке делается разметка каждой части механизма – его внутренней, внешней составляющей.
Соблюдая интервал 0.3 см между запорными планками и калиткой, с помощью саморезов фиксируется основная часть кодового запорного механизма.
После чего фиксируется замок.
Определяется кодовая комбинация, затем тестируется механизм на исправную работу.

Как видим, ничего сложного в монтаже замка нет. Если есть инструмент и желание, то завершить установку можно за считанные часы. Но если терзают сомнения, что установить кодовый запорный механизм не удастся, то в таком случае лучше обратиться за помощью профессионала.

После того, как запорное устройство полностью станет пригодным для выполнения своих обязательств, лучше всего установить над ним защитный карман. В таком случае замок будет продолжительное время сохранять свой привлекательный вид, не нарушая гармонию с фасадом калитки.

Как установить электромеханический замок на калитку

Для того чтобы установить замок электромагнитный уличный для калитки, понадобятся инструменты и некоторые столярно-слесарные навыки, кроме того, необходимо обеспечить подключение электрического кабеля.

Понадобятся:

Дрель.
Перфоратор (если требуется сделать выемку под монтаж).
Шуруповерт.
Монтажная пена.

Проведение монтажа

На калитке или отбойной части выбирается место под монтаж. Изготавливается выемка, в которую на монтажную пену с помощью крепежно-монтажных изделий и шуруповерта закрепляется замок. Изготавливается канавка под защелку. Производится соосный монтаж ответной части.

Подключение кабеля

Электромеханические замки на калитку не работают без электрического кабеля. Он проводится по периметру забора от источника внутри дома или во дворе. Конструкция подразумевает выносные клеммы-фишки, которые подключаются к кабелю и изолируются кембриком или термоусадкой.

Калитка

Монтаж калитки осуществляется согласно правилам установки – она насаживается на петли. Если в конструкции предусматривается механизм автоматического открывания, то на каждую петлю дополнительно монтируются сервопривода, работающие от электрической сети.

ЭЛЕКТРОМАГНИТНЫЕ ЗАМКИ ДЛЯ КАЛИТОК

Электромагнитные замки бывают двух типов удерживающие и сдвиговые. Первые, как правило, являются накладными, а вторые врезными. Принцип их действия одинаков и основан на эффекте электромагнитной индукции. Конструкция не имеет трущихся подвижных деталей и поэтому имеет высокую степень надежности.

Основной элемент состоит из сердечника, изготовленного из трансформаторной стали и катушки (обмотки) который представляет собой изолированный эмалью провод, намотанный на сердечник.

Принцип действия удерживающего накладного электромагнитного замка следующий. Металлическая пластина, прикреплённая к дверному полотну при помощи электромагнитного поля, удерживается корпусом (закреплен на дверном коробе) в котором расположен сердечник с обмоткой.

Сдвиговые электромагнитные замки имеют более сложную конструкцию. Непосредственно в дверное полотно монтируется короб с метрическими ригелями. После активации электромагнитной катушки они выдвигаются, блокируя дверь механическим способом.

Использование сдвиговых электромагнитных замков для уличных калиток не типично. Они требуют более тщательной установки и точного соблюдения всех допусков. В то же время являются более надежными и экономными, так как для надежного удержания дверного полотна требуют гораздо меньше силы электромагнитной индукции.

ВАЖНО! Электромагнитные замки, в отличие от электромеханических, после прекращения подачи питания автоматически открываются, поэтому необходимо позаботиться об устройстве аварийного энергоснабжения.

Преимущества использования электромагнитных замков для калитки:

простота установки (для удерживающих моделей);
высокая надежность удержания калитки и невозможность воздействия извне при помощи отмычек, подбора ключей и т.п.;
компактный размер — устройства можно замаскировать или разместить во внутренних полостях строительных конструкций;
удобное использование — для открывания применяются ключи Touch Memory или магнитные карты;
низкое энергопотребление — некоторые модели через устройства бесперебойной подачи питания могут функционировать до суток на заряде с одного аккумулятора.

Конструкция и общие сведения

Сейчас на рынке существуют разные защитные системы, которые могут устанавливаться для организации безопасности придомовой территории. Крепление электромеханических и электромагнитных замков на калитку производят специализированные фирмы. Но монтаж можно выполнить и самостоятельно.

Непосредственно электромеханическая защелка напоминает механический замок, причем как по внешнему виду, так и по размеру, и по внутренней конструкции. Наличие электронной части является единственным отличием этого защитного устройства от классического механизма.

Для открывания можно воспользоваться ключом. Также открываться он может магнитной карточкой либо с пульта или с панели клавиатуры набрав код.

Сегодня можно увидеть несколько электромеханических устройств этого типа:

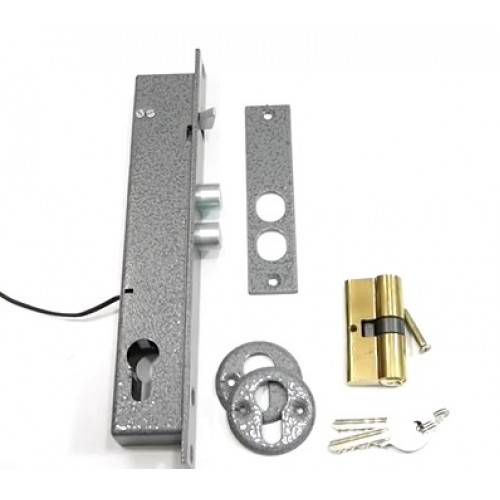

Врезной электромеханический замок встраивается в полость калитки. Крепление накладной конструкции производится наружу полотна двери или ворот.

Если нужна установка электромеханического замка на калитку, то не следует торопиться с приобретением. Требуется внимательно познакомиться со спецификой работы всех моделей. В магазинах доступны замки на калитку, имеющие разное предназначение.

Для начала нужен электромеханический замок уличный на калитку морозостойкий, и он должен выдерживать механические нагрузки. Также оборудование отличается по типу открывания полотна, то есть система отпирания бывает для левой и правой створки.

Различаются конструкции и по крепежу с учетом материала двери. К примеру, для калитки из штакетника и профнастила требуются разные устройства.

Различные модели замков могут иметь дополнительные запоры, представляющие вертикальные ригели, которые находятся в конструкции трехточечного запирания. Часто они подключаются к видеодомофону.

Фото замка можно посмотреть ниже.

Виды механизмов

Помимо расположения, электромеханические замковые системы на калитку отличаются по способу работы. Конструкции делятся с учетом того, как производится открытие механического ригеля. Замок на ворота может быть следующих типов:

Моторный.
Электроблокирующий.
С электрической защелкой.
Соленоидный.

В электроблокирующих замках планка в закрытом положении расположена в пазу. Она хорошо фиксирует калитку.

Так, подпружиненный фиксатор сбрасывается, а ригель заходит в корпус замка. Втягивание производится благодаря использованию ключа или карточки.

Моторные замки для калиток работают за счет небольшого электрического двигателя. Из-за того, что ригель в закрытом состоянии все время находится под давлением, отодвинуть защелку невозможно.

В определенных защитных системах можно подобрать количество планок для закрывания. В дневное время применяется один запор, ночью срабатывают все защелки. Главное отличие моторных замков – небольшая пауза во время открытия.

В соленоидных конструкциях для калитки защитный механизм имеет следующий принцип работы. Для установки замка в определенное положение применяется соленоид. Во время подачи соответствующего сигнала для входа он оттягивает запорную планку из ответной части, затем она фиксируется.

Крепление в этом положении происходит благодаря фиксатору, так калитка открывается. Во время подачи повторного сигнала либо электрического питания фиксатор отпускает ригель. Последний под действием силы пружины закрывает калитку. Но не стоит забывать, что при обесточивании работа электронного емкостно-резистивного механизма невозможна.

Особенность функционирования электрозащелки на калитке состоит в том, что во время подачи тока фиксатор деблокируется. Непосредственно защелку можно открыть за счет нажима на ручку. Электромеханические модели для калиток удобны, так как при их использовании дверь можно оставить открытой.

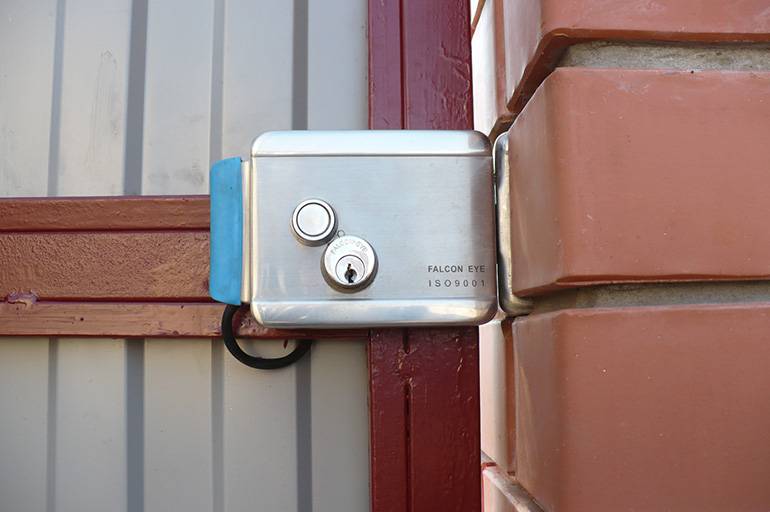

На фото ниже представлен уличный замок для калитки частного дома.

Комплектация

Покупая любой электрозамок, в комплекте производитель может поставлять:

набор ключей и личинок к замку;
инструкцию по эксплуатации;
схему подключения замка;
домофон;
вызывную панель;
специальные крепежи;
блок питания замка;
сертификат качества, гарантийный полис.

На фото ниже – классический морозостойкий электромеханический замок.

Как выбрать

Выбирая замок электромеханического типа, следует обратить внимание на то, в каких условиях предусмотрена его работа. Так, например, для калиток, следует приобретать запоры, специально предназначенные для работы в условиях улицы

Такие устройства имеют высокую степень защиты от атмосферных осадков, изготавливаются из нержавеющих материалов, покрываются антикоррозийными покрытиями и не боятся температурных перепадов.

Так как электромеханический замок сочетает в себе электрическую и механическую части, в комплекте к устройству должны быть представлены ключи двух типов: электронный и механический.

Электронный ключ чаще всего имеет вид карты или таблетки (пуговицы), а механический на вид не отличается от традиционных ключей для замков. При возникновении проблем с электропитанием, механический замок позволит беспрепятственно открыть калитку. Некоторые модели оснащаются электрической блокировкой. Такие изделия относятся к классу особо надежных запоров.

Любой по типу конструкции и способу блокировки электромеханический запор на калитку может дополнить видеодомофон. Одновременное использование этих двух составляющих обеспечит территории максимальный уровень защищенности и безопасности.

Основные технические параметры

К основным техническим параметрам относятся:

Размеры. Замки выполняются для всех типоразмеров калиток, существуют миниатюрные изделия, которые позволяют использование даже на засовах шкафов, шифоньеров и небольших сейфов.
Параметры срабатывания. По типу бывает кодовым или от магнитного ключа, также встречаются модели с голосовым распознаванием, но они крайне редко распространены в частном секторе.
Тип засова. Электромеханическая защелка на калитку может двигаться сбоку или в вверх. Это зависит от того, как смонтирован засов и ответная часть, а также от конструкции. По сути, используя основные конструктивные элементы, может быть разработано любое запорное устройство с подвижной защелкой.

Электрозамок на ворота

Монтаж электронного замка на ворота лучше всего доверить профессионалам. Тем более важен опыт работы, если производится установка сложной системы, которая состоит из множества компонентов.

Перед установкой своими руками на ворота

Чаще всего процесс по установке ворот производится по такой схеме:

К конструкции ворот прикладывают части электрозамка так, чтобы определить зазор между запорным механизмом и ответной частью на раме ворот. Оптимальной считается дистанция в 7–8 мм. Но для тяжелых ворот возможны отступы. Самое главное, чтобы размер защелки смог обеспечить прочное крепление.
На полотно прикладывается основная часть конструкции, наносится разметка для крепежных элементов. С учетом разметки делаются отверстия. После этого конструкция крепится саморезами, которые находятся в комплекте.
Коронкой выполняют отверстия под крепления цилиндра.
Фиксируют основную часть на одной створке, «ответку» – на второй. Проверяется работоспособность механизма.
Отдельно крепится клавиатура либо устройство для считывания пластиковых карт.
Пластиковыми хомутами производится крепление провода питания к устройству. Провод подводится к клеммам запорного устройства, затем напряжение нужно подать в тестовом режиме.
Подключенный электрозамок необходимо проверить на открывание. Если неполадки отсутствуют, крышка закрывается.

Принцип работы электрозамка

Для качественной установки замка немаловажную роль играет выбранная фурнитура.

Схема подключения замка с домофоном

Установив электронный замок, можно обеспечить надежную защиту дома от злоумышленников. Но эти запорные конструкции разные по сложности, поэтому каждая модель требует соответствующего ухода.

Как установить?

Если вы решили выполнить монтаж кодового замка на металлическую дверь, то вам будет это сделать совсем непросто. Дело в том, что здесь не обойтись без проведения слесарных и сварочных работ. Кодовые механизмы, которыми оснащаются деревянные двери, имеют свои нюансы относительно монтажа. К примеру, для установки подобных запорных устройств не используется участок на стыке несущих брусьев.

Если нужно ограничить доступ в подъезд, то чаще всего дверь оборудуют механическим кодовым замком или же запорным устройством магнитного типа, которое дополняют домофоном. Для офисных помещений обычно выбирают электронные кодовые замки. Монтаж замочных механизмов подобного типа осуществляется по той же схеме, что обычных запорных устройств.

Для качественного выполнения монтажа кодовых замков необходимо провести ряд работ:

Вначале необходимо определиться с моделью запорного устройства, принимая во внимание особенности дверного полотна. Так, при использовании врезного замка нужно учитывать такой параметр, как толщина полотна входного блока;
Далее на конструкции двери ставится метка, где будет закреплен рабочий механизм и кодовая панель;
после этого в полотне делают отверстия необходимых размеров, в которые вставляют кодовую панель;
Выполняется сборка кодовой конструкции, а затем устанавливается основной блок устройства;
далее приступают к установке ответной части замка механизма, для которого отводят место на боковой стороне коробки;
После выполнения всех вышеописанных операций необходимо убедиться в работоспособности запорного устройства.. Если владелец решил установить на дверь электронный или магнитный кодовый замок, то потребуется подвести к устройству электропроводку

Причем лучше всего, если эту работу выполнят специалисты

Если владелец решил установить на дверь электронный или магнитный кодовый замок, то потребуется подвести к устройству электропроводку. Причем лучше всего, если эту работу выполнят специалисты.

Особенности запоров

Конструкция устройств бывает нескольких видов.

Моторные для калиток

Ригель перемещает электродвигатель постоянного тока с помощью червячной передачи.

Есть 2 вида механизмов:

С редуктором.
Реечные (винтовые).

Моторные замки для калиток снабжены миниатюрным электродвигателем.

Первые воздействуют на ригель с большой силой. Это дает следующие преимущества:

замок закрывается даже при перекосе дверного полотна и трении засова об ответную часть;
невозможно взломать дверь путем принудительного задвигания ригеля.

Недостатки:

низкая скорость срабатывания (на перемещение засова уходят десятки секунд);
высокая стоимость.

Электроблокировка

Замки оснащены составным засовом из 2 частей:

Взводной.
Запорной.

Замки с электроблокировкой оснащены составным засовом.

При закрывании двери первая составляющая утапливается в корпусе изделия и тем самым взводит пружину. Запорный элемент засова сначала тоже уходит в замок, но затем выдвигается в отверстие ответной части, поскольку имеет одинаковый с ним профиль.

При подаче электричества он смещается, и замок открывается.

Соленоидная

Ригель связан с сердечником, расположенным внутри электрической катушки. При протекании тока она генерирует магнитное поле. Сердечник втягивается и тянет за собой ригель.

Достоинства соленоидных замков:

долговечность, обусловленная отсутствием механической передачи;
высокая скорость срабатывания.

Соленоидные замки отличаются быстрой реакцией на полученный сигнал.

В конструкции электромагнитного замка тоже имеется соленоид. Излучаемое им магнитное поле притягивает пластину, закрепленную на дверном полотне.

По принципу запирания такие конструкции делятся на 2 вида:

Удерживающие. Якорь работает на отрыв.
Сдвижные. При открывании пластина смещается относительно соленоида в горизонтальной плоскости. Требуется высокая точность установки.

В качестве управляющего элемента применяются:

Датчик Холла. Это микросхема, нуждающаяся в питании.
Геркон. Не требует электроснабжения. Магнитное поле замыкает ключ, и соленоид подключается к источнику напряжения.

Электрическая защелка

Недорогая и менее надежная альтернатива. Устанавливается вместе с ответной частью традиционного замка на коробку дверного блока. Захватывает его ригель, не позволяя провернуть ключ или ручку.

Электрическая защелка устанавливается на коробку дверного блока.

Кабель проложен к неподвижной части, поэтому не перегибается и служит дольше.

Критерии выбора

Замок подбирают с учетом следующих данных:

Типа защищаемого помещения.
Проходимости.
Условий эксплуатации (температуры, влажности, класса объекта по взрывоопасности).

Для мест с большой проходимостью лучше подходят соленоидные замки. Частное жилище и прочие объекты, где двери открываются относительно редко, правильнее защищать устройством моторного типа. Электроблокировки чаще всего располагают на калитках, защелки — на внутренних дверях помещений с пониженными требованиями к безопасности.

Отказобезопасные замки (нормально открытые) устанавливают на путях эвакуации большого количества людей: на входе в подъезд многоквартирного дома или общественное здание. Тогда в случае аварии жильцы или посетители смогут беспрепятственно покинуть помещение.

На прочих объектах монтируют нормально закрытые замки: при отключении электроснабжения территория останется недоступной.

В помещениях с высоким классом взрывоопасности, например на элеваторах, используют запорные устройства из композитных материалов. Они не содержат металлических деталей.

Замок подбирают с учетом типа защищаемого помещения и проходимости.

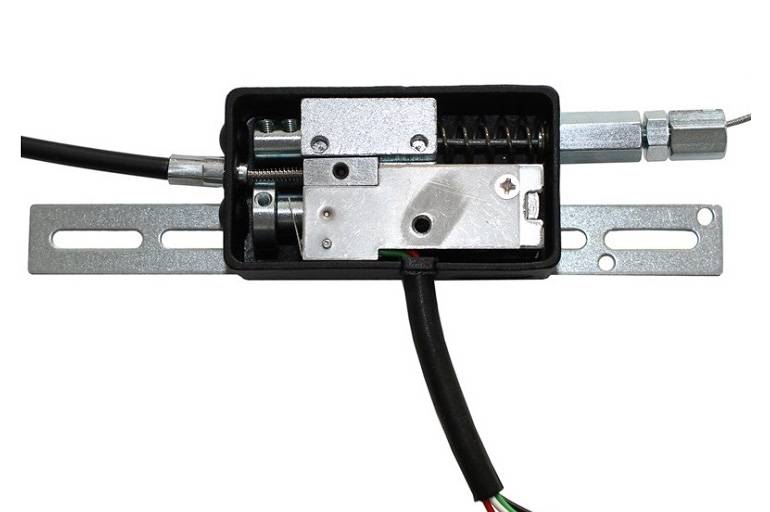

Электромеханические замки делятся на 2 вида в зависимости от того, как подведено электричество:

Непосредственно к мотору или блокиратору.
Через ригель.

Во втором случае кабель подводится к неподвижной части дверного блока и потому служит дольше.

Рекомендуется обратить внимание на дополнительные функции, например:

Блокировку внутренней кнопки для открывания замка. Если она активирована, никто не сможет покинуть помещение.
Режимы день/ночь. Во втором случае вылет ригеля уменьшается почти в 2 раза.
Переключение типа между нормально открытым и запертым.

Перед приобретением электромагнитного замка уточняют следующие характеристики:

Усилие на отрыв. У большинства запоров составляет 100-1000 кг с шагом в 50-100 (кг). Специальные модели удерживают полотно с большей силой.
Остаточную намагниченность. Усилие удержания обусловлено неполным погашением поля после разблокировки замка.

Остаточная намагниченность не должна превышать 2 кг, иначе дверь будет тяжело открывать.
