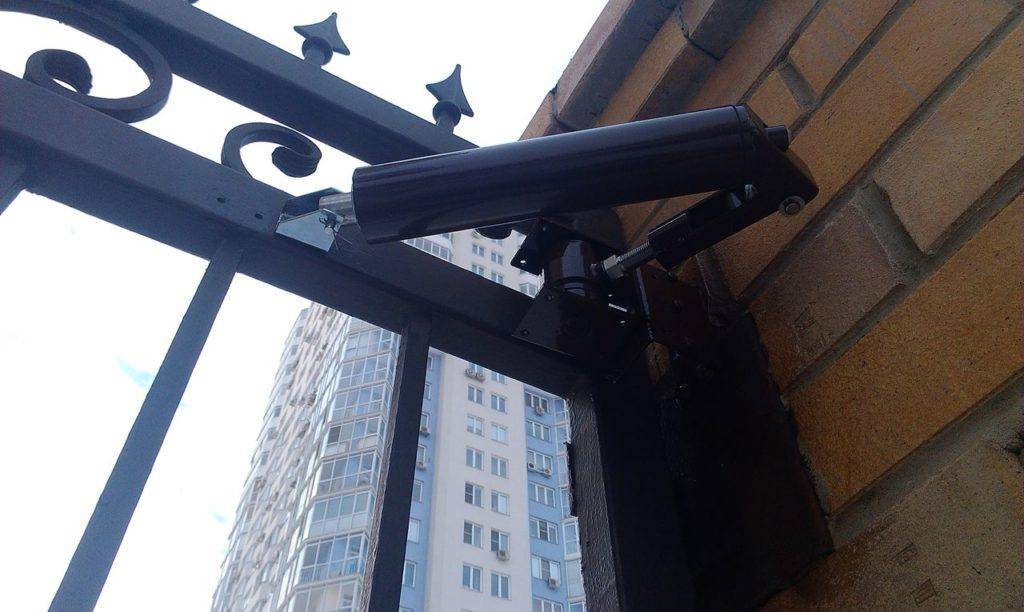

Пневматический доводчик для калитки уличный морозостойкий

Что такое пневматический доводчик?

Пневматический доводчик – механизм, обеспечивающий плавное закрывание двери. Он рекомендован к применению в жестких условиях, в том числе на улице в сильный мороз. Его можно устанавливать как горизонтально, так и вертикально, что позволяет использовать механизм для дверей разных видов.

Принцип работы

Пневматический доводчик – пружинно-поршневой механизм, состоящий, соответственно, из пружины и двух отделов: воздушного и вакуумного. Когда калитка открывается, пружина сжимается. Она не меняет положение до тех пор, пока дверь держат открытой. В это время воздух из одного отсека переходит в другой. Когда дверь отпускают, пружина пытается принять исходное положение.


Когда калитка открывается, пружина сжимается

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Виды и конструктивные особенности

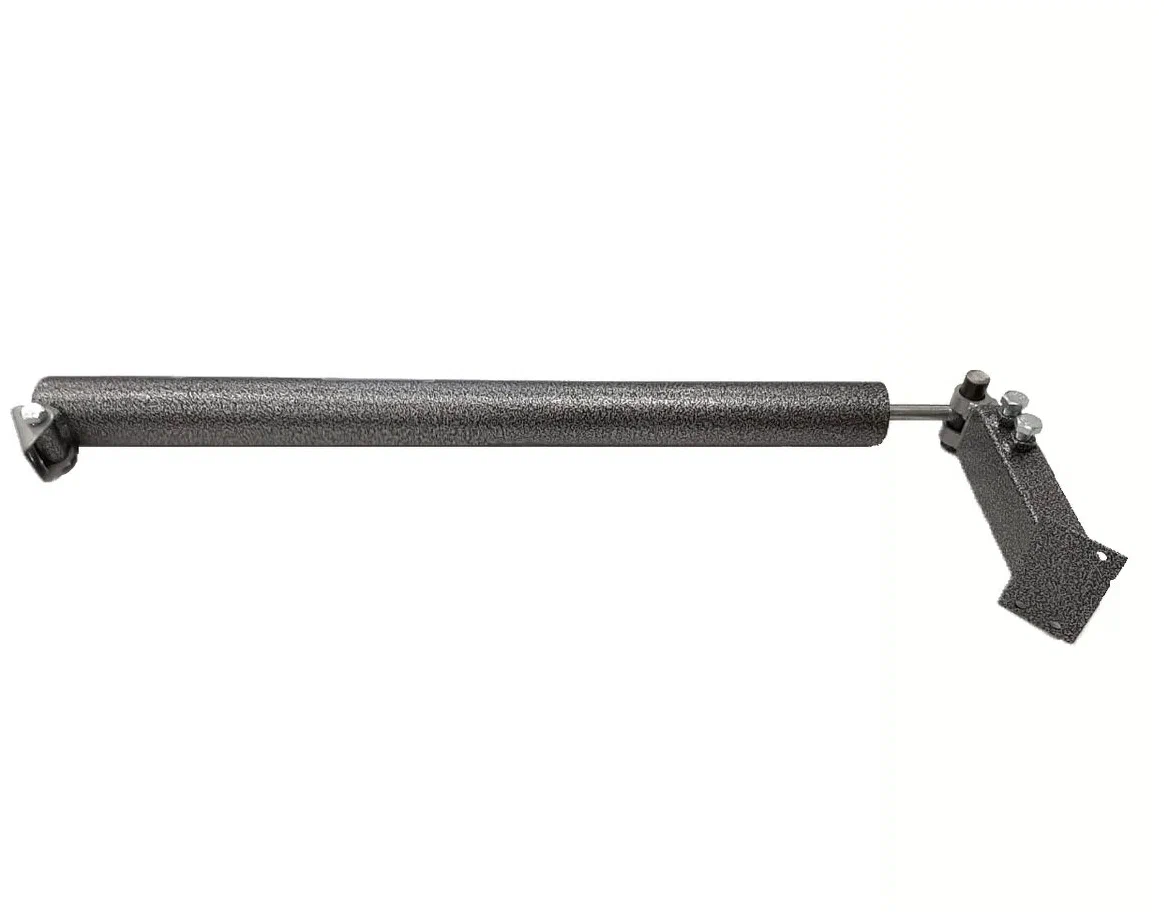

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

  1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
  2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
  3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

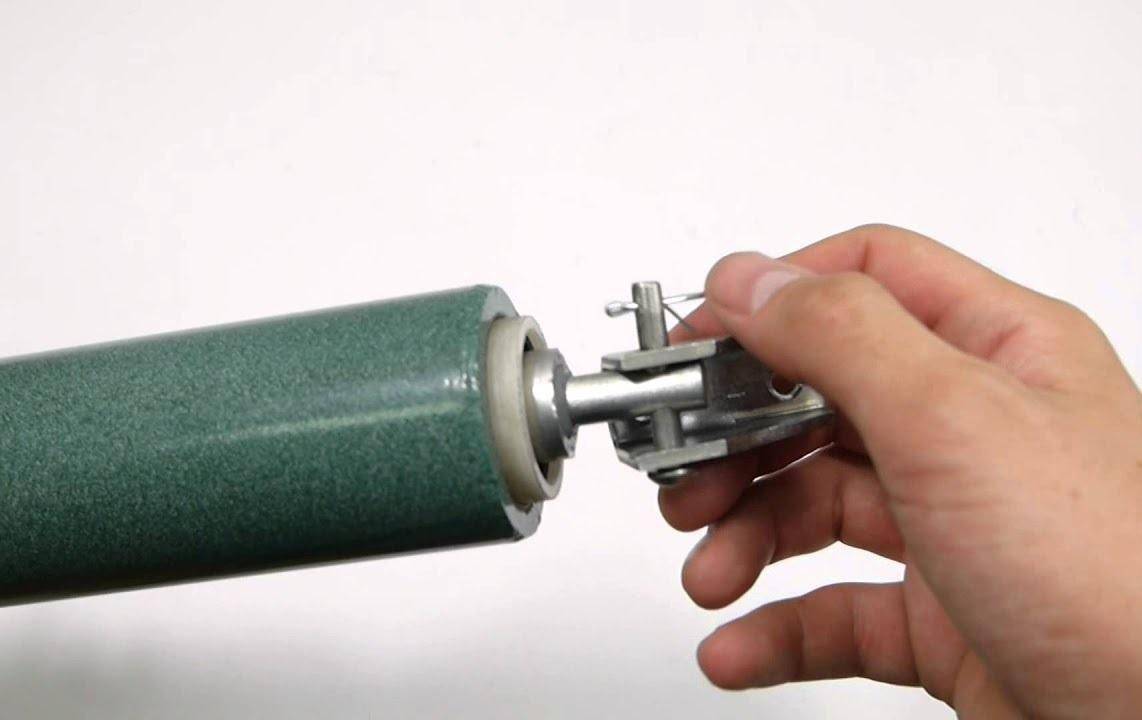

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Ремонт механизма

В случае капитальной поломки механизма выгодней приобрести новый, нежели заморачиваться с ремонтом испортившегося. В этих устройствах обычно не предусмотрена замена деталей. Но если неисправность мелкая, может быть, вы сможете исправить ее своими руками.


Возможен ли ремонт доводчика

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Зимой возможно повреждение корпуса. В этой ситуации сначала оцените масштаб поломки. Если трещина небольшая, заклейте ее герметиком. Если же повреждение велико, ремонт невозможен, поможет только замена. Монтаж и обслуживание доводчика не требуют большого опыта мастера.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

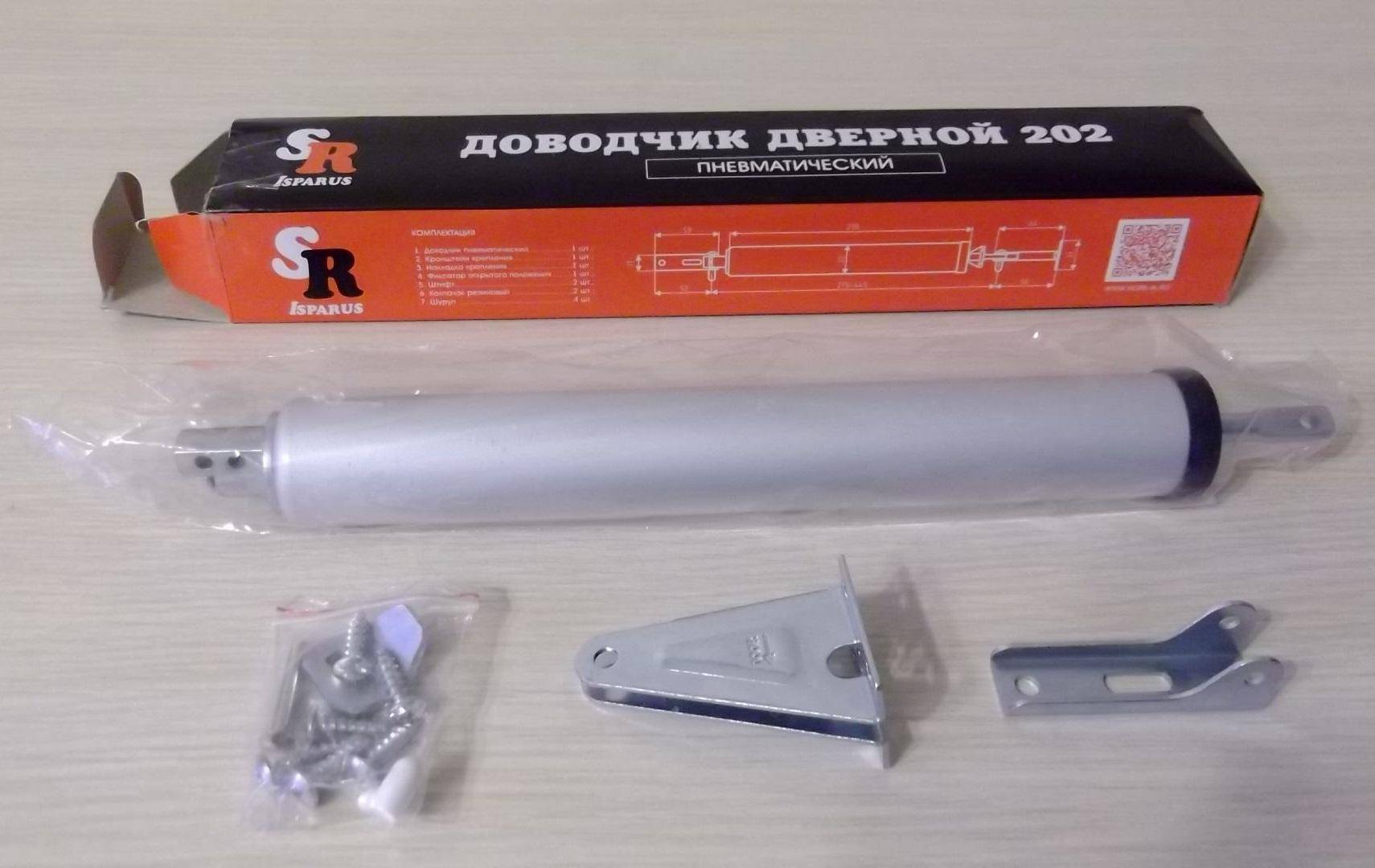

НОРА-М 202

Если эксплуатировать механизм согласно написанным в инструкции условиям, он будет функционировать так, как вы его настроили.

”Их” и ”наши” стандарты

Все доводчики внутренних дверей или для уличной калитки, изготавливаемые или же импортируемые в Россию, должны соответствовать ГОСТ 56177-2014. Нас интересуют устройства с кодом ДН (накладные), возможно, ДФ (с дополнительными функциями, такими, как задержка перед закрыванием). После буквенного кода идут цифры и буквы. Что они значат? По порядку:

  • класс (от 1 до 7). Чем больше момент инерции – тем выше класс (по таблице его находят, исходя из измеренных массы и ширины полотна);
  • безотказность (от 1 до 3);
  • возможность применения в пожарных дверях (нужна 1, означающая «да»);
  • применение в разном климате. Код Н (норма) – от -15 до +40. Код М (морозостойкие доводчики для калитки) — будет работать ниже -15;
  • коррозионная стойкость. 1 — самая высокая;

Накладная модель с функцией задержки перед закрыванием, для двери шириной 1000 мм. массой 55 кг, класса 1 по безотказности, для морозов до -20, максимальной коррозионной стойкости будет иметь код ДНДФ311М1.

В Европе используется стандарт EN 1154, также задающий 7 классов в соответствии с моментами инерции. Недорогие модели выпускаются на один класс, например EN 2. Те, что имеют возможность регулировки, будут иметь код вида EN 2-4.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Плюсы доводчиков

Польза данного механизма очевидна – оставленную в суете открытой калитку либо дверь доводчик плавно закроет. Въезжая на автотранспорте в огороженную территорию, нет необходимости возвращаться к воротам для их закрытия, доводчик для ворот отлично справится со своей функцией.


Положительной стороной является и предотвращение ударов калитки о раму

В настоящее время морозостойкий доводчик на калитку – очень популярный товар. Производители предлагают на рынке широкий ассортимент данного устройства. Они могут быть для калитки, а также устанавливаться на двери и на ворота.


Пример доводчика с повышенной стойкость к погодным условиям

Электрический доводчик

Бесшумный и надежный электрический доводчик обеспечит калитке плавное многократное открывание и закрывание. Наличие такого устройства на калитке повысит уровень безопасности ее использования, что особенно актуально для семей с маленькими детьми или немощными стариками. Такие автоматические механизмы позволяют осуществлять бесконтактное открывание дверей и калиток.

С электрическим доводчиком можно открыть и закрыть створку простым нажатием на специальную кнопку. Такая схема значительно облегчает жизнь людям с ограниченными возможностями. Устройство является универсальным в применении, прочным и компактным. Установить его можно самостоятельно. Для монтажа доводчика понадобится не более 30 минут. Электрические модели доводчиков на калитки представлены в разной комплектации и могут иметь особые клеммы для считывания карт.

Название элементов конструкции электрического доводчика

Дверные пружины: варианты

Системы запирания дверей уже долгое время не обходятся без использования таких элементов, как доводчики или дверные пружины. В обоих случаях присутствуют свои особенности и преимущества.

Существует несколько вариантов дверных петель:

  1. Накладные – петли, установка которых осуществляется без врезки, путем накладывания.
  2. Штыревые – (иногда ввертные) установка производится вворачиванием.
  3. Угловые – имеют схожесть с универсальными вариантами, используются в случаях необходимости открывания и закрывания дверей под определенным углом.
  4. Скрытые – специальное использование для скрытой установки, чаще применяются в межкомнатных дверях.
  5. Двухсекционные петли – (двусторонние, иногда барные) петли, основой которых является пружиной.

Петли для дверей бывают нескольких видов

Как правило, двери крепятся на всем привычные петли, представляя привычный механизм работы. Но бывают исключения в виде иного желаемого устройства или нахождения в нестандартных ситуациях.

Дверной доводчик – это универсальное устройство, которым пользуются для плавного и бесшумного закрывания дверей. Он может быть помещен, как на межкомнатные, так и на наружные двери. Имеет более габаритную конструкцию, чем пружины. Дверные пружины используются для более упрощенной эксплуатации дверей с частым применением в барах, магазинах, метро, медицинских и производственных помещениях, иначе говоря – в местах, где происходят большие потоки людей.

Доводчики уличные для калитки в Балашихе

Дверной доводчик APECS DC-26/100-120-M-W

Доводчик дверной Dormakaba TS 72 EN2-4 (серый)

Доводчик NOTEDO DC-055 IN+HO (дверной доводчик врезной.

Дверной доводчик APECS DC-20.3/0950/065-A1-BR

Доводчик DORMA TS68 с ФОП, EN2/3/4, до 120 кг, коричнев.

Аксессуар для доводчика Tantos TS-DC Рычаг

GS-35 HO пневматический доводчик Notedo

Уличный морозостойкий доводчик TS-DC120 Freeze (белый).

Доводчик DORMA TS-77 EN 3 стд., белый

Дверной доводчик APECS DC-20.4/1050/100-A1-BR

Доводчик для калитки 11601

доводчик дверной dorma ts en 2/3/4 compakt 120кг белая

Дверные доводчики Доводчик дверной Armadillo морозостой.

Доводчик Tantos TS-DC045 (белый)

Дверной доводчик APECS DC-26/100-120-F2-M-S

Доводчик двери FALCON EYE FE-B3W, серебристый

Доводчик DORMA TS-77 EN 4 стд., белый

Доводчик дверной Dormakaba TS 68 EN2/3/4 с рычагом (сер.

DORMA TS 92 B дверной доводчик (корпус доводчика, без т.

Доводчик дверной Armadillo морозостойкий LY5 120 кг зол.

Доводчик дверной Armadillo морозостойкий LY5 120 кг алю.

Доводчик Tantos TS-DC065

РДП-4 пневматический доводчик Рандисс

Доводчик дверной Falcon Eye FE-B5W (белый)

Доводчик двери FALCON EYE FE-B2W, бронза

Доводчик дверной Armadillo морозостойкий LY5 120 кг бро.

Доводчик NOTEDO GS-35 HO (односкоростной пневматический.

Стандартный доводчик Нора-М Доводчик №4S (до 120кг) (зо.

Доводчик на дверь DORMA TS 77 EN2 белый (76040111)

Дверные доводчики Доводчик дверной Armadillo морозостой.

Монтаж доводчика

Как установить доводчик на шкаф своими руками? Инструкция по установке зависит от вида доводчика.

Для выполнения работ потребуются следующие инструменты:

  • рулетка и карандаш (маркер) для определения места установки и места расположения крепежных элементов;
  • дрель (используется для подготовки отверстий, необходимых для крепления);
  • отвертка или шуруповерт (для крепления доводчика);
  • специальный шестигранный ключ для регулировки устройства (как правило, поставляется в комплекте с фурнитурой).

Монтаж петлевых доводчиков

Если пользователем выбраны петли для кухонных шкафов с доводчиками, то их установка производится следующим способом:

  1. дверцы шкафа снимаются с петель. Для этого необходимо отсоединить корпус петли от ответной планки;

Отсоединение дверцы от корпуса мебели

  1. демонтируются старые петли;
  2. если старые крепления подходят для новой фурнитуры, то петли закрепляются на корпусе и дверце шкафа в обратном порядке. Если старые крепления не подходят, то в выбранных местах просверливаются отверстия для новой установки и затем закрепляется фурнитура.
  3. регулировка петли и доводчика.

Фиксация и окончательная регулировка петли с доводчиком

Как произвести замену петель на фурнитуру, оснащенную доводчиками, смотрите на видео.

Монтаж корпусных доводчиков

Установка корпусных доводчиков производится в соответствии с прилагаемой к устройству инструкцией:

  1. выбирается место для монтажа фурнитуры;

Доводчик не должен мешать корректной работе петель и препятствовать проникновению внутрь шкафа.

  1. подготавливаются отверстия для крепления устройства;

Подготовка отверстий

  1. фиксируются верхнее и нижнее крепления;
  2. устанавливается корпус доводчика. В большинстве случаев для крепления корпуса необходимо вставить устройство в подготовленные пазы и зафиксировать при помощи нажатия (до щелчка);

Крепление доводчика к шкафу

  1. при необходимости производится регулировка доводчика (по приложенной схеме, так как в разных устройствах регулировка производится разными способами).

Таким образом, выбор и установка мебельного доводчика – занятие не сложное, с которым может справиться любой человек. Для продления срока службы фурнитуры требуется постоянный уход: прочистка, смазка и так далее.

Установка и регулировка

Доводчики изготавливаются из высококачественной стали. Они не требуют постоянно повторяющихся настроек. Но если какой-либо узел вышел из строя, то ремонт его в домашних условиях практически невозможен. При соблюдении всех правила установки они могут прослужить достаточно долго.

В первую очередь сама калитка должна быть надёжной, исправно открываться и закрываться. Нельзя допускать её перекоса или шаткости петель. Для установки возвратного устройства необходимо использовать надёжный крепёж.

На калиточных дверях нельзя устанавливать доводчики, предназначенные для эксплуатации внутри помещения. Монтаж доводчика на калитку может выполнить каждый внимательный и аккуратный хозяин, притом независимо от того, она деревянная, металлопластиковая или металлическая. Они производятся для открывания двери в любом направлении, но чтобы избежать вандализма и кражи, устройство размещают на внутренней стороне створки, обращённой к дому. Начинают с разметки опорной стойки и калиточной дверцы в закрытом положении.

Прикрепляется доводчик в соответствии с инструкцией, которая входит в комплектацию покупки. Домашнего умельца может не удовлетворить прилагаемый крепёжный материал, и он сам находит более прочный и надёжный. После установки следует отрегулировать скорость движения створки. Большинство моделей имеют регулировочные винты, выкручивая или вкручивая которые можно достичь желаемой жёсткости закрытия калитки.

При выходе или входе иногда возникает потребность открыть калитку на длительное время. Для этого многие возвратные устройства снабжены специальной кнопкой, позволяющей блокировать створку открытой или закрытой. В видео показана работа доводчика.

Различные типы механизмов

электрический. Совмещает функции доводчика и замка. Маломощный электродвигатель питает редуктор с электромагнитным сцеплением. Механизм невелик, дверь может открываться нажатием кнопки и фиксироваться в открытом положении без износа механизма. В дорогих моделях возможна комплектация со считывателем карты. Доводчик для двери калитки с отключением закрывания удобен для маломобильных групп населения, а также если в дверь регулярно нужно провозить детскую коляску;
доводчик пневматический – более универсальный, т.к. работает благодаря вакууму внутри поршня. Время его «жизни» ограничено только герметичностью, которую «удерживает» полиуретановая манжета. Варианты установки – как вертикально, так и горизонтально. Нуждается в смазке шарниров примерно два раза в год

С недорогими моделями могут поставляться некачественные крепежные пластины и болты – на это стоит обратить внимание;

  • гидравлический – усилие открывание через шестерни передается на сжимаемый поршень. Усилие открывания, плавность закрывания можно регулировать с помощью болтов, выведенных на корпус.
  • пружинный доводчик – самодельный, кустарный или заводского изготовления. Крепится на саморезы, имеет одну скорость. Обычно «держит» небольшие калитки весом до 30 кг. Регулировка усилия вручную. Безотказен, главное – чтобы пружина была защищена от сырости.

Для наружных доводчиков обычен рычажный механизм с верхним типом фиксации (справа или слева, в зависимости от двери).

Виды доводчиков

Устанавливается механизм как с внутренней стороны двери, так и с наружной. Для наружной двери доводчик лучше установить внутри дома, так как из-за негативных погодных условий механизм может быстро выйти из строя.

Согласно стандартной схеме установки, доводчик крепится на полотно двери. Сам рычаг монтируется к дверной коробке. Установка также зависит от того, как расположены петли, как открывается дверь. Если дверь открывается вовнутрь, то рычаг крепится непосредственно к брусу дверной коробки, а сам механизм располагается на двери. Если дверь открывается вовне, то здесь все наоборот – рычаг монтируется на полотно двери, а механизм к притолоке.

Конструкция дверного доводчика на рычажной тяге

Наиболее популярный товар – механизм доводчика со скользящей тягой. Такие дверные изделия обладают привлекательным дизайном, который не нарушает гармонии общего интерьера помещения. Также данное устройство можно дополнить электромагнитным фиксатором и даже пожарным сигнализатором. Часто эти доводчики имеют эластичный ограничитель, который контролирует их работу, задавая определенный угол раскрытия двери. Существуют и универсальные модели. Они имеют скользящую канальную тягу, которая позволяет устанавливать механизм с обеих сторон двери.

Одним из главных условий покупки хорошего доводчика, является способность изделия осуществлять регулировку движения двери. Возможность подобной регулировки полностью зависит от момента инерции, создаваемого дверью. Существует даже стандарт, определяющий данный показатель: EN 1154.

Механизмы подобного рода по усилию, необходимому для их закрывания делятся на несколько классов – от 1 до 7 (EN1–EN7). Последние классы применяются в массивных входных дверях, первые – в межкомнатных, имеющих небольшую удельную массу.

Следует отметить, что существуют доводчики, конструкция которых предусматривает изменение усилия открывания двери. Класс таких доводчиков обозначается «плавающий», например, EN 1–3 или EN 4–6.

Отличаются дверные доводчики также по способу установки. Они бывают:

  • накладные;
  • напольные;
  • рамные;
  • скрытые.

Накладной способ установки подразумевает крепление механизма устройства поверх дверной коробки. Иногда он вставляется сразу в петли двери. Этот способ – самый простой. Напольный доводчик устанавливается заранее во время ремонта, и после завершения всех работ становится недоступным. Рамные отличаются от напольных лишь тем, что их крепление осуществляется к дверной раме.

Самый сложный способ установки – это скрытый. Здесь нужно иметь достаточно опыта, так как потребуется готовить полости с помощью фрезера. Часто накладной дверной доводчик сопровождается подробной инструкцией к установке. Если следовать четкому алгоритму действия, то проблем с установкой не возникнет. Однако, как бы просто это ни было, перед установкой нужно убедиться, что дверь находится в рабочем состоянии. Если есть проблемы или поломки, их нужно устранить.

Вопросы-ответы

Можно ли отремонтировать доводчик в случае его поломки?

Как правило, в механизме не предусмотрена замена деталей. Поэтому в случае его поломки лучше всего приобрести новый доводчик.

Что делать, если треснул корпус доводчика?

Если повреждение небольшое, можно заделать его герметиком. При существенной трещине требуется замена всего механизма.

Чем лучше всего крепить доводчик к металлической калитке?

Обычно для этого используют саморезы. Однако самый надежный вариант – приварить болты к полотну.

Электромагнитный замок на калитку

Как можно украсить забор?

Почтовый ящик для забора

Калитка для забора из профнастила

Какие замки можно устанавливать на калитки из профнастила

Колпаки на столбы забора

Пневматический доводчик – механизм, обеспечивающий плавное закрывание. Он имеет простой монтаж, поэтому справиться с его установкой может даже непрофессионал.

Виды и конструктивные особенности

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

  1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
  2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
  3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Как установить

Большую часть уличных доводчиков (за вычетом электрических) можно установить своими руками. Во избежание вандализма крепить лучше со стороны двора. С помощью уровня размечаются полотно и опорный столб. На калитку саморезами прикручивается механизм. На опорном столбе на том же уровне закрепляется ответная планка. Если столб кирпичный, или железобетонный – то ее лучше закрепить за анкерную металлическую пластину. После этого между механизмом и тягой крепится и регулируется подвижный рычаг.

Интересно: как поставить доводчик? Сверху или посредине полотна? Пружинные доводчики наиболее эффективны посредине, основная часть гидравлических и пневматических – сверху.

Если у вас калитка без верхней перекладины, то целесообразна установка пневматического безрычажного доводчика. Такие вертикальные доводчики для калитки также состоят из двух частей: одна крепится на опору, вторая – на полотно. Закрываясь, дверь давит на пружину, сжимающую поршень с газом. Расширяясь – газ давит на пружину, которую можно отрегулировать для плавности закрывания. В зависимости от модели, они могут обеспечить угол открывания до 180 о.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
