Практичная двухтрубная система отопления: 6 этапов установки

Ленинградка или двухтрубная система отопления

Что лучше Однотрубная или двухтрубная система отопления?

Схема отопления Ленинградка – утопия или реальность?

Классификация двухтрубных систем отопления

Данный вид отопления может иметь несколько разновидностей.

Горизонтальная система

В этом варианте все радиаторы в пределах одного этажа соединяются горизонтальными трубопроводами, подключенными к одному стояку. При устройстве такого контура соблюдают следующие условия:

• Подающий трубопровод располагается выше радиаторов, а обратный – ниже.
• Трубы необходимо укладывать с уклоном в сторону движения теплоносителя: для систем с естественной циркуляцией – 5 – 7 см на 1 м, с принудительной – 0,5 – 1 см на 1 м.

Кроме традиционной схемы двухтрубной системы отопления с параллельным соединением нескольких радиаторов может применяться лучевая, при которой подающий и обратный трубопроводы прокладываются к каждому радиатору, так сказать, персонально.

Наличие уклона ограничивает продолжительность горизонтального контура, поэтому такую систему используют только в домах с небольшой площадью этажа. В более крупных строениях применяют вертикальную схему с верхней или нижней разводкой.

С верхней разводкой

Такая система состоит из нескольких стояков, проходящих через все помещения дома.

На каждом этаже к стояку подключен один радиатор. Подающий трубопровод каждого стояка подсоединяется к распределительному контуру, уложенному вдоль периметра чердачного помещения либо технического этажа.

В подвале подобным образом уложен обратный контур, к которому подключается соответствующий трубопровод каждого стояка.

Нагретый теплоноситель от котла по вертикальной трубе поступает в верхний распределительный контур, затем в радиаторы и «обратку».

В системах с верхней разводкой направление циркуляции рабочей среды согласуется с законами физики: сначала разогретый теплоноситель устремляется вверх, затем по мере остывания течет в обратном направлении – сверху вниз. Это позволяет обходиться менее мощным циркуляционным насосом.

С нижней разводкой

Еще одна разновидность двухтрубной вертикальной отопительной системы.

Также состоит из множества параллельно подключенных стояков, но распределительный контур подающей магистрали расположен там же, где и обратной, — в подвале.

Такой вариант применяется при отсутствии в доме технического этажа или чердака, а также в тех случаях, когда необходимо обогреть нижние этажи недостроенного здания.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

В чем отличие тройниковой разводки от лучевой?

При устройстве тройниковой системы радиаторы подключатся к отопительному котлу путем прокладки двух труб, одна из которых подающая горячий теплоноситель, другая отводящая его, после того как он прогреет радиатор и остынет, обратно в отопительный котел. При этом радиаторы подсоединяются последовательно, один за другим, а трубы, как правило, располагаются на виду в нижней части пола у стены. Это совершенно не улучшает эстетичность интерьера помещения. Однако подобная разводка требует меньших финансовых затрат на трубы, но не на различные фитинги и другие детали соединений.

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала

Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и  проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль  состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Типы двухтрубной отопительной системы по расположению трубопровода

На основе конструкции трубных контуров отопление можно поделить на вертикальные и горизонтальные системы, которые по сути различаются только тем, что контурные магистрали прокладывают либо вдоль, либо поперек.

Вертикальная (стояковая) схема востребована в многоэтажных коттеджах и домах, где на одну комнату приходится по одной батарее. Улучшенная циркуляция теплоносителя достигается здесь путем естественной конвекции. Вода нагревается в котле и, поскольку она легче той холодной, которая идет по обратной линии, она устремляется наверх. В такой системе можно обойтись и без циркуляционного насоса. Вертикальную разводку можно сделать и тупиковой, и попутной (с верхним розливом).

Горизонтальная разводка — система отопления в рамках одного этажа, когда лежневка напрямую связана с приборами, т.е. отопительная ветвь прокладывается вдоль помещения. Эта разводка также бывает тупиковой и попутной (по часовой стрелке)

Можно организовать такую схему на нескольких уровнях в малоэтажных объектах: от котла вверх будет идти парный стояк (важно подобрать трубу нужного диаметра), а от него по этажу — разводка. Для улучшения циркуляции носителя рекомендуется стравливать воздух в радиаторах с помощью крана Маевского

Напоследок о сфере применения

Чтобы избежать проблем в процессе эксплуатации, используйте однотрубные сети отопления в подходящих условиях:

1. «Ленинградка» хорошо работает в одноэтажных дачах и небольших домиках площадью до 150 м². Если квадратура не превышает 70 м², достаточно одного общего кольца для всех батарей, в противном случае система делится на 2 контура либо прокладывается трубопровод большего сечения.
2. В 2-этажном здании можно собрать гравитационную однотрубную схему открытого типа либо закрытый вариант с нижней разводкой – на выбор. В случае перебоев с электроснабжением предпочтительнее организовать самотек и поставить циркуляционный насос на байпасе.
3. Самотек с разгонным коллектором, применяемый в одноэтажных постройках, отличается инерционностью. Радиаторы прогреваются медленно, вода сильно остывает из-за малой скорости течения, котел работает в экстремальном режиме. Эту схему лучше не использовать вовсе, она морально устарела и без насоса нормально работать не будет.
4. Не стесняйтесь делить «ленинградку» на 2—3 отдельных поэтажных петли с оптимальным числом батарей на каждой. Не объединяйте радиаторы всех этажей в единый циркуляционный контур – последние приборы останутся холодными.
5. Однотрубная ленинградская система – подходящий вариант для устройства автономного отопления 2—3—комнатной квартиры.

Мастера, доказывающие незаменимость однотрубных систем отопления, часто ссылаются на многоэтажные дома советской постройки, мол, там по 20 батарей на стояке работает. Но забывают упомянуть о давлении и производительности насосов централизованной сети, недостижимой в частных домах. Не слушайте горе-специалистов и применяйте оптимальные варианты систем – двухтрубную, коллекторную либо попутную.

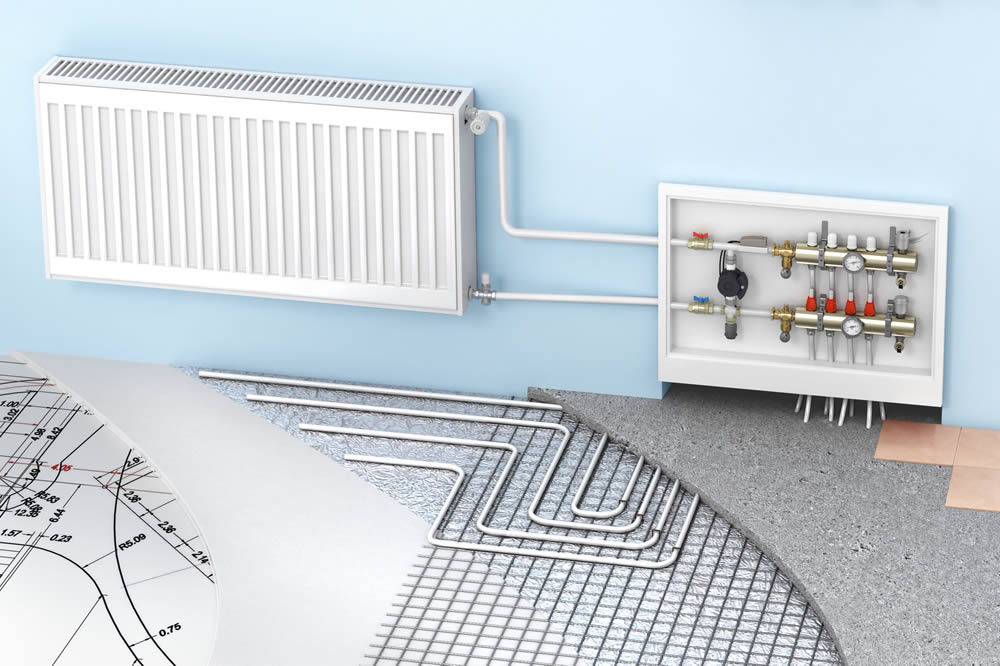

Коллекторная схема разводки

Частный случай двухтрубного подключения, в котором все ответвления от общей трубы раздатки и обратки сгруппированы в одном месте в доме, формируя коллекторную гребенку. К каждому радиатору идут две трубы, чаще замурованные в стяжку пола.

Коллекторная схема разводки отопления

Эффектнее начать с недостатков коллекторной схемы:

• Расход труб и материалов в разы больше, чем в любой другой схеме разводки;
• Для каждого контура в коллекторной группе требуется установка балансировочного редуктора или отдельного циркуляционного насоса;
• Выполнить разводку можно только в ходе капитального ремонта или на этапе строительства дома, так как трубы можно распределить только в стяжке;
• Система полностью энергозависима и естественная циркуляция не возможна в принципе.

Достоинство у коллекторной схемы подключения фактически одно, но неоспоримое – идеальная управляемость отопления с удобным расположением всех регулирующих механизмов в одном месте.

Дополнить его можно тем, что с коллекторной группой легче совместить одновременно систему теплых полов и классического радиаторного отопления с одним высокотемпературным котлом

Две основные схемы отопительной системы

Схемы отопления зданий можно условно подразделить на:

• однотрубные;
• двухтрубные.

Кроме этого каждая система подразделяется на составляющие согласно физической схеме размещения. Так, например, однотрубная система отопления бывает звездообразной, лучевой и коллекторной.

Является классической. Практически все многоэтажные дома, кроме возведенных в последние годы, имеют именно такую схему. Ее можно найти, как в хрущевке, так и в новом строении.

Основные преимущества такого построения:

• более простой монтаж, чем в других вариантах отопления;
• естественная циркуляция теплоносителя;
• экономия материала и труб.

Для повышения эффективности такой системы часто устанавливается циркуляционный насос. Благодаря увеличению скорости потока теплоносителя возможно применение труб меньшего размера.

К сожалению, популярная ранее однотрубная система обладает рядом недостатков:

• использование труб большого диаметра;
• затраты большого количества топлива;
• нет возможности регулировок радиаторов;
• затраты на электричество, в случае использования принудительной циркуляции теплоносителя.

Более эффективный вариант можно реализовать, используя двухтрубную схему. В этом случае теплоноситель проходит параллельно через каждую батарею и по прямой тепломагистрали. При этом увеличивается количество используемых труб, но значительно повышается общая эффективность системы.

Рассмотрим главные преимущества двухтрубных схем:

• универсальность применения, как в одноэтажных, так и в многоэтажных зданиях;
• равномерный прогрев всех радиаторов в системе;
• малый диаметр труб для тепловых линий;
• точная регулировка теплоотдачи каждого радиатора.

Горизонтальные системы (особенности)

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Схема двухтрубной системы отопления

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания.

Вертикальная и горизонтальная схемы

Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

• Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
• Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

• Лучевым или коллекторным;
• Последовательным.

При коллекторной схеме подключения каждый радиатор получает теплоноситель по отдельности. У первого типа системы все отопительные приборы имеют общую пару отопительных контуров, которые объединяет коллекторная коробка. Плюсы первого варианта заключаются в отсутствии необходимости отрегулировать систему своими руками и контролировать проходимость запорной арматуры, температура радиаторов при этом будет одинаковой во всей системе. Однако цена на материалы выше из-за большего расхода труб. Последовательная схема подключения более проста и практична, позволяет легко отрегулировать температуру теплоносителя.

Читать также: Коллектор для водяного теплого пола: устройство, схема и монтаж

Верхняя и нижняя разводка

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды. Подпитка системы водой происходит через трубы отводящего контура. Холодная вода перемешивается с отводящимся теплоносителем, повышая его плотность и увеличивая напор циркуляции в системе отопления.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

Тупиковая и попутная системы

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

• При попутном движении направление приводящего и обратного потоков совпадает;
• Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Система с нижней или верхней разводкой также может быть открытого или закрытого типа. Отличие их в том, что открытая система является проточной, снабжается горячим теплоносителем централизованно либо имеет негерметичный контур. В закрытой системе с принудительной циркуляцией применяется нагрев теплоносителя в замкнутом контуре. Первая схема двухтрубной системы обычно используется в многоквартирных и многоэтажных домах, а вторая больше подходит для одно- или двухэтажного частного дома.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

1. Нагревательного котла;
2. Радиаторов;
3. Труб и трубопроводного фильтра (грязевика);
4. Расширительного бака;
5. Арматуры для балансировки – вентилей, кранов, клапанов;
6. Насоса в случае с принудительной циркуляцией;
7. Группы безопасности и манометров.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Рекомендации по выбору двухконтурного отопления для коттеджа и частного дома:

• Небольшой дом (до 7-9 м высотой), который нуждается в постоянном отоплении зимой, можно обогревать гравитационной системой открытого типа;
• Самотечная система также подойдет для дачных домов, где бывают перебои с электричеством и установлены твердотопливные котлы;
• Если  доме более 2 этажей можно устанавливать отопление вертикального типа с главным стояком, но если комнаты в доме большие, их не получится отопить со стояковой схемой;
• Большие коттеджи более 150 кв.м. по площади необходимо оснащать стабильной принудительной системой с насосом и горизонтальной разводкой;
• При отоплении небольшого дома, подсобки или бани стоит попробовать встречную петлевую систему;
• В коттеджах свободной планировки с большим числом отопительных приборов или с нижней горизонтальной разводкой востребовано кольцо Тихельмана.
• Если трубы будут заливаться в пол, можно попробовать лучевую схему с коллекторами на каждом этаже, чтобы при аварии можно было быстро отключить батарею, не вскрывая полы.
