Домофон на калитку — особенности, правила монтажа, полезные советы

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

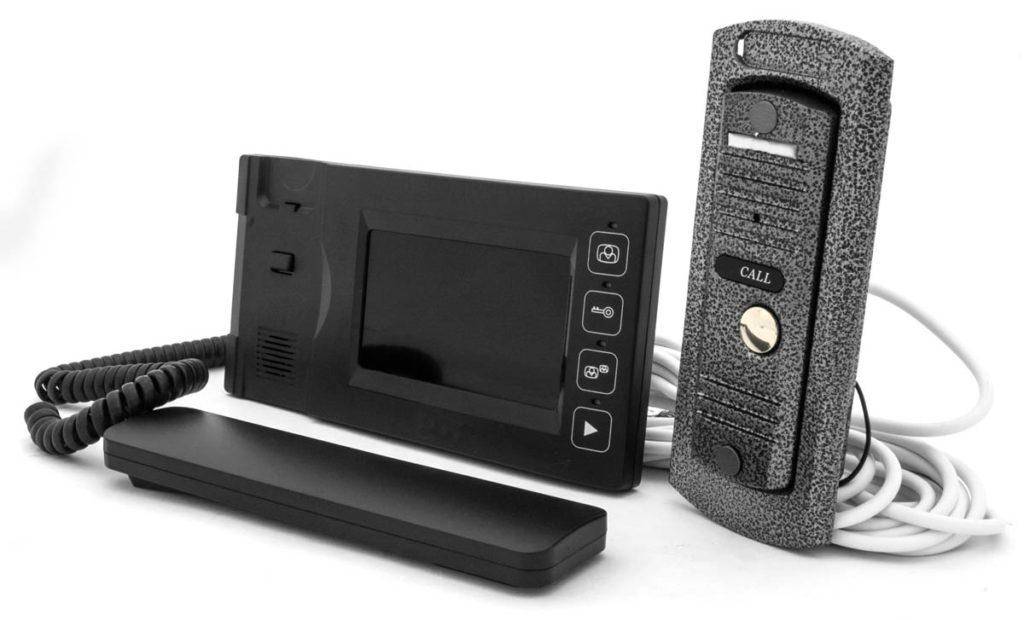

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запор Источник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на ворота Источник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калитку Источник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Как установить и подключить домофон?

Установив домофон, жильцы ждут повышения уровня безопасности и комфорта. Согласитесь, это полезное устройство ограничивает нежелательный доступ на вашу территорию, удачно дополняя надежную входную дверь либо калитку. Не лишней станет и появившаяся после установки функция аудио или видеосвязи, что особенно практично и полезно для жильцов многоквартирных домов

В монтаже всех составных частей нет ничего сложного, поэтому прибегать к услугам специалистов не так уж и важно. Убедиться в этом поможет данная статья, в которой мы рассказали, как производится установка и подключение домофона с электромагнитным замком

В каком месте устанавливать элементы домофона?

Перед тем как начать монтаж всех составляющих домофона, следует определить, где они будут находиться, особенно внимание следует уделить тому, где будут располагаться трубка для разговора или терминал с монитором, отличным вариантом для расположения этих элементов может стать кухня или прихожая, другими словами те места, где люди бывают чаще всего. Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона

Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона.

В завершении работы проводят соединение электрических частей и проверяют общую работоспособность устройства.

Устройство и особенности подключения видеодомофона

Для подключения видеодомофона понадобится кабель с четырьмя жилами. В магазине можно приобрести специальный провод, где две медные жилы расположены рядом с коаксиальным двухжильным проводом. Он называется комбинированным видеокабелем. Обычно используется кабель марки КВК-П 2х0,75.

Подключение видеодомофона к вызывной панели производится комбинированным видеокабелем, который имеет одну экранированную жилу

Для замка добавляется ещё два провода, которые позволят управлять его механизмом не выходя из дома. Панель вызова обычно прикручивается на высоте 150 см от земли.

Если мы будем устанавливать беспроводной домофон, прокладывать и подсоединять кабель необходимости нет.
Надо только правильно подвести питание.

Видеодомофон Quantum QM-4HP

Многие предпочитают устанавливать в своём частном доме удобный, практичный и надёжный видеодомофон Quantum QM-4HP.

Quantum QM-4HP является одной из самых популярных моделей среди владельцев частных домов

Его основные характеристики:

четырёхдюймовый (примерно 10 см по диагонали) CRT монитор;
параллельная работа до 4 мониторов в одной системе;
кнопка открывания двери;
подключение одной вызывной панели;
установка блока видеопамяти;
подключение дополнительной аудиотрубки.

Схема подключения видеодомофона Quantum QM-4HP

Видеодомофон подключается по стандартной четырёхпроводной схеме, которую мы описывали выше. Поэтому эту модель можно использовать для установки системы контроля доступа в частном доме по приведённой нами пошаговой инструкции.

Видеодомофон Quantum QM-4HP можно использовать с дополнительной видеокамерой и блоком памяти на 32 кадра

Для того чтобы установить домофон правильно, необходимо точно следовать всем рекомендациям производителя и разбираться в тонкостях монтажа электрических проводов и устройств. Если всё сделать по инструкции, то не придётся привлекать специалистов и тратить дополнительные средства на установку этого устройства. А в итоге вы получите отличный домофон с аудио- или видеосистемой, который существенно облегчит вам жизнь в частном доме.

Для тех, кто живет в собственном доме, вполне понятна ситуация, когда кто-то пришел и стучится в калитку, а понять, кто именно – не представляется возможным. Или другая ситуация – пришли долгожданные гости, а выйти открыть калитку довольно затруднительно. В такой ситуации на помощь домовладельцам и приходит видеодомофон на калитку. Применение домофона способно обеспечить не только высокий уровень безопасности жильцов, но и надлежащий уровень комфорта, а в случае опасности – определенное время противостоять злоумышленникам (скажем, до момента приезда милиции).

Делаем выбор

Выбор замка для калитки зависит от того, насколько надежно вы хотите защитить свое имущество, от цены изделия и от выбора способа открывания двери (при непосредственном контакте или дистанционно).

Оценить внешний вид запорного механизма вы можете на многочисленных фото замков для калитки в интернете, там же представлены схемы их внутреннего устройства и принцип действия.

Наиболее надежные и дорогие – электромагнитные и радиоволновые. При этом они удобней: работают дистанционно. Главный минус таких замков: сложность в установке, а также невозможность их работы без электрического тока.

Замок на калитку – важная и необходимая вещь для загородного дома или садового участка. Поэтому к выбору модели нужно подойти ответственно. Это не та вещь, на которой стоит экономить. Ведь вы обезопасите часть своей жизни. Выбирайте надежную защиту и будьте спокойны за свое имущество.

Новые функции и возможности новинок

Уже давно не новинка – наличие реального времени, календаря, функции «Свободные руки», подключенной параллельно с трубкой управления. Сейчас более актуальными считаются:

Большой экран с качественной картинкой, получаемой не только с камеры домофона, но и дополнительной, замаскированной от злоумышленника где-нибудь на крыше дома, в стороне от входа, чтобы видеть не только свою, но и прилегающую к забору территорию.
Несколько вариантов открытия дверей – беспроводной планшет с автономным питанием, базовый блок в виде телефонной трубки, перемещаемой по дому.
Глянцевое или матовое покрытие монитора, его большие размеры – возможность получать достаточное четкое и качественное изображение. Для тех, у кого в доме живут старики или люди со слабым зрением, размер монитора иногда имеет принципиальное значение.
Антивандальная наружная панель, предусматривающая наличие надежной защиты от повреждения вероятными факторами – пылью, погодными условиями, злоумышленниками и инфракрасная подсветка, позволяющая увидеть лицо стоящего у вызывной панели в ночное время.

После перечисленных преимуществ можно задуматься не как провести необходимое устройство, а какое выбрать. Но здесь у каждого владельца могут найтись свои собственные критерии.

Как самостоятельно установить и подключить видеодомофон

Для того чтобы начать установку домофона, нам потребуются следующие инструменты:

Острый нож.
Мощный перфоратор и буры.
Электрический шуруповёрт.
Лопатка и пика или штроборез для создания штроб в стенах.
Болгарка и диски для резки металла.
Различные отвёртки.
Удобные плоскогубцы.
Хороший молоток.
Шпатель и посуда для замеса.

Кроме того, необходимо приготовить:

Кабель для электропитания (длина просчитывается индивидуально).
Кабель UTP (витая пара).
Несколько розеток.
Выключатель автомат.
Саморезы и дюбель-гвозди.
Изоленту, защитную одежду.
Гофрированную трубу для проводов (можно использовать прямую).
Кабельные каналы.
Шпаклёвочную смесь для заделывания штроб.
Свёрла различные по диаметру.
Перфорированную ленту и метизы.

Пошаговая схема установки видеодомофона с электромеханическим замком

Выбираем удобное и доступное место на калитке или воротах для размещения вызывной панели. Панель разбираем и размечаем место её установки. Просверливаем отверстия для крепежа и провода.

Вызывная панель может устанавливаться под углом к поверхности калитки, для чего в комплекте имеется специальный переходник

Контроллер замка представляет собой маленькую печатную плату, которую можно смонтировать в пластиковой коробке рядом с замком или замуровать в стену

Монитор видеодомофона навешивается на кронштейн, который крепится к стене саморезами

Устанавливаем блок питания. Он должен подавать напряжение на замок и все устройства, расположенные на калитке. Лучше всего использовать устройство уличного исполнения и монтировать его рядом с замком. Для электромеханических замков нужен блок питания на 12 В и 3 А, для электромагнитного запирающего устройства достаточно источника на 12 В и 1 А.

Замок, контроллер и другие компоненты системы контроля доступа лучше запитывать от источника, расположенного рядом

Для прокладки под землёй кабели затягивают в гофрошланги и укладывают в вырытую траншею в пластиковых или металлических трубах

Электромеханический замок имеет язычок, который должен плотно заходить в ответную планку

После программирования информация о коде доступа с каждого ключа записывается в память контроллера, и устройству разрешается проход

Виды домофонов

Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:

Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).

Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами. Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.

Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е. каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку». После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.

Фото — схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото — блок управления домофоном

Правила монтажа домофонов VIZIT

Оборудование для установки

Все современные модели домофонов комплектуются двумя блоками: блоком для установки внутри помещения и блоком для установки снаружи, т.е. для монтажа на калитку: видеодомофон с замком на калитку содержит в себе вызывную панель, с размещенной на ней микрофоном и видеокамерой. Кроме этого, в ряде моделей может быть предусмотрена возможность подключения дополнительной камеры или дополнительной (второй) вызывной панели.

Камера

В зависимости от модели домофона, последний может комплектоваться как черно-белыми, так и цветными видеокамерами

Особое внимание следует обратить на количество видеокамер, которые можно подключить к домофону. Как правило, подключаемых камер две: одна располагается непосредственно на вызывной панели, а вторая устанавливается произвольно

Устанавливать ее следует таким образом, чтобы при переключении на нее была возможность выявить злоумышленника.

Вызывная панель

Вызывная панель представляет собой не что иное, как двухстороннее переговорное устройство. Она снабжена кнопкой вызова, микрофоном и видеокамерой с достаточно широким углом обзора. Подходя к калитке, гость нажимает на кнопку вызова на панели, а на внутреннем блоки раздается звуковой сигнал вызова и одновременно происходит запуск трансляции изображения с видеокамеры вызывной панели. При этом, хозяин дома имеет возможность поднять трубку домофона и дистанционно переговорить с гостем, а так же может одним нажатием кнопки на внутреннем блоке отпереть электромеханический замок на калитке. В случае отсутствия желания вести переговоры – достаточно нажать на соответствующую кнопку домофона и экран погаснет.

Замок

Вызывная панель предусматривает возможность подключения электромеханического замка, управление которым осуществляется при помощи нажатия кнопки на внутреннем блоке домофона.

Работа замка может быть организована двумя способами:

запор калитки при помощи замка магнитного типа;
запор калитки при помощи замка электромеханического типа.

В зависимости от конструктивных особенностей калитки, монтаж того или иного типа замка будет иметь свои преимущества и недостатки, однако, все же установка электромеханического замка является более предпочтительной для частного сектора, нежели электромагнитного. В случае длительного отсутствия электроэнергии механический замок будет возможно открывать и закрывать при помощи обыкновенного ключа (думаем, понятно, что от электромагнитного замка в таком случае проку будет очень мало).

Как установить и подключить домофон?

Типы домофонов и их основные производители

Исходя из функциональности, системы домофонов можно разделить на 2 группы: аудиодомофоны и видеодомофоны.

Первый вид работает с человеком только исходя из его голоса, второй способен определить человека и с помощью голоса, и используя видео.

Второй тип может работать не только как обычный домофон, но и способен служить как видеорегистратор, который может записывать происходящее на любой вид носителей.

Однако установка видеодомофона в частном доме не требует лишних затрат и умений. Такой домофон отличается от обычного только тем, что передает видеосигнал, а чтобы у вас появился видеодомофон достаточно приобрести специальный экран и протянуть 2 дополнительных провода для успешного соединения.

Таким образом, установка видеодомофона в частном доме вполне простая процедура.

Также существуют производители домофонов, которые создают устройства, которым почти не нужны провода, она способны работать через радиосигнал или Интернет, только стоимость таких СКУД также увеличится, за счет необходимых новых модулей для связи.

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, — обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров

Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит

Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками

Видео описание

В видео показано, как врезать замок в калитку из профильной трубы:

Радиоволновые замки

Эта разновидность также входит в категорию электронных моделей. Отличается она от вышеописанных тем, что сам процесс открывания производится с помощью брелока. Последний отправляет радиосигнал на блок управления, который и открывает калитку. Сам же механизм открывания может быть магнитным или электромеханическим.

Открыть такой замок можно с любой точки двора или с расстояния, подходя к дому. Это самые дорогие модификации, предлагаемые современным рынком.

Электронный замок дистанционного управления Источник ae01.alicdn.com
