Устройство, принцип действия оголовков
Вентиляционные оголовки различаются формой, конструкцией, размером. Изготавливают простые колпаки в виде шляпки грибка и сложные шарообразные, Н-образные насадки. Независимо от исполнения, все модели имею 3 основных конструктивных элемента:
Основанием оголовка служит диффузор, выполненный усеченным конусом. Узел замедляет воздушный поток, увеличивает давление. Нижняя част диффузора служит крепежным элементом для фиксации к вытяжной трубе. Защитный колпак закрывает диффузор и вытяжную шахту от загрязнения мусором, попадания осадков, проникновения птиц. Элемент обычно выполнен в форме зонта. Во вращающихся оголовках колпаки сделаны шаром, сачком с флюгером. Н-образные диффузоры не имеют зонтов. Корпусом приспособления служит цилиндрическое кольцо. У неподвижных моделей детали стационарно закрепляются стойками. Подвижные оголовки оснащены вращающимся на подшипнике механизмом.
Принцип действия
Работа оголовка основана на законе Бернулли. Внутри корпуса образуется взаимосвязь между отводящимся воздухом из вытяжного канала и давлением. Сужение воздуховода диффузором ускоряет скорость потоков. Давление в трубе снижается, создается разрежение.
Рассмотрим принцип действия по шагам:
- Установленный на трубу оголовок улавливает воздушный поток.
- Попадающая внутрь корпуса воздушная масса направляется в диффузор с последующим разветвлением на потоки, способствующие снижению давления на выходе вентиляционной шахты.
- В образовавшуюся область разряжения выходит по шахте из здания отработанный воздух. Порывами ветра грязные массы уносятся в атмосферу.

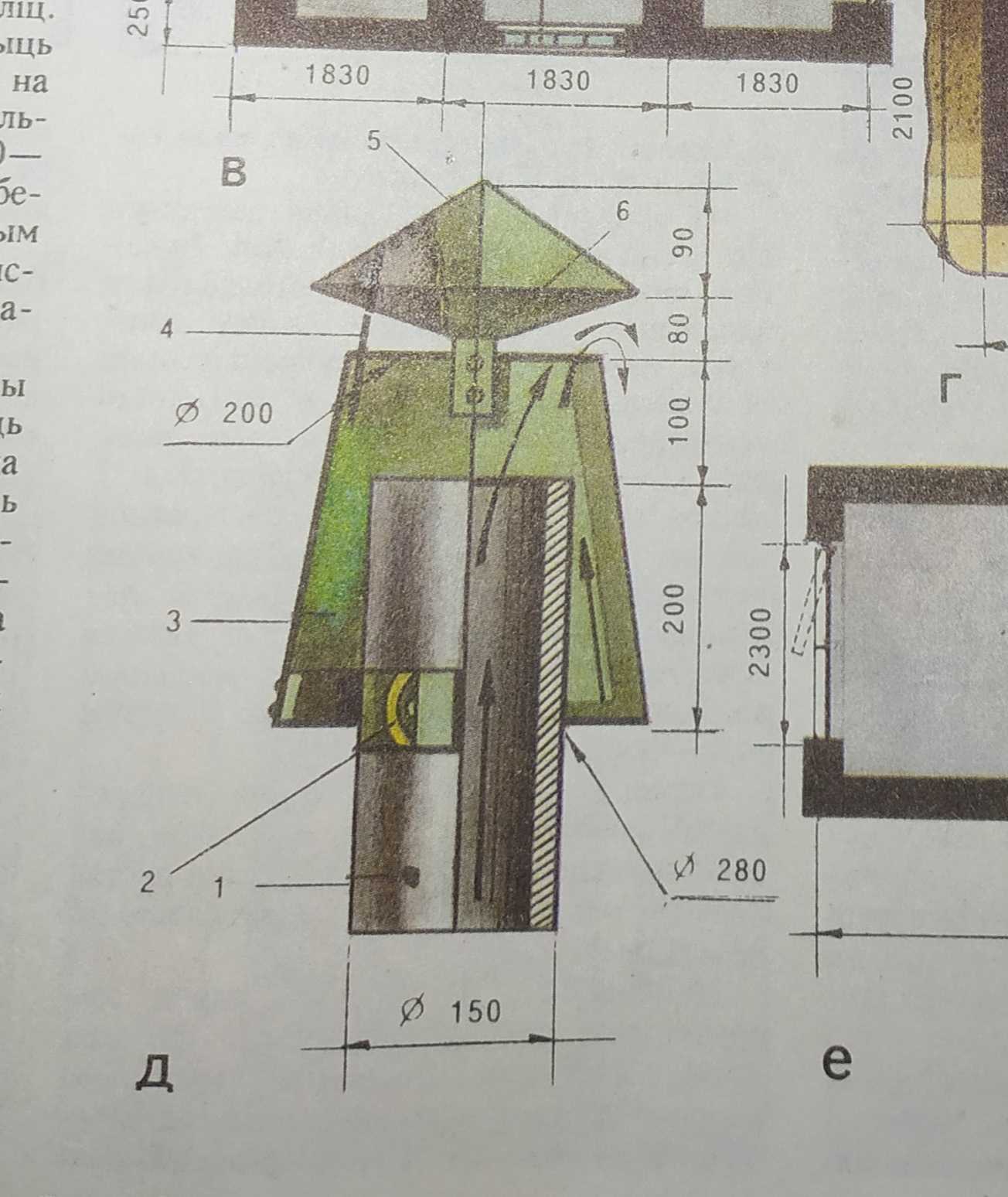

Как работает дефлектор
Принцип функционирования описываемой конструкции рассмотрим на простейшем примере. У данного дефлектора имеются внешний (верхний) цилиндр и зонт.
Самый простой дефлектор состоит из корпуса (дефлектора) и зонта
При его эксплуатации происходят следующие процессы:
- Ветер несёт воздушные массы. Они ударяются о внешний цилиндр.
- Далее потоки закручиваются по его поверхности.
- Часть из них, поднимаясь после завихрения над внешним цилиндром, подхватывает дым из печки. Тяга увеличивается.
- Зонт, в свою очередь, препятствует проникновению в теплогенератор осадков и грязи.
Такую компоновку люди придумали очень давно, так что её эффективность проверена годами.
Монтаж классического дефлектора
Дефлектор на вытяжную трубу устанавливается довольно просто. Монтаж этого устройства может выполнить каждый человек, не обладающий специальными строительными знаниями. Однако стоит внимательно изучить этапы этого мероприятия.
Вначале необходимо подготовить нужные инструменты и материалы для установки дефлектора:
- само приспособление;
- инструменты для фиксации болтов (шуруповёрт или отвёртка);
Сама установка выполняется очень просто:
- На устье дымохода при помощи болтов фиксируется нижняя часть приспособления.
- С помощью хомутов к нижней части присоединяется верхняя часть (диффузор).
- В конце необходимо смонтировать защитный козырёк. Фиксация козырька выполняется на кронштейны.
Дефлектор – полезное приспособление, которое оказывает влияние на тягу в дымоходе и работу отопительной системы
Установить его несложно, но важно правильно выбрать модель и размеры приспособления

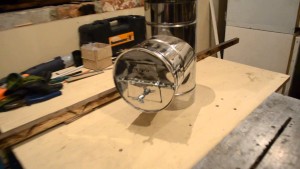

Изготовление колпака
Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.
Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.
Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса
При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.
Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.
На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.
Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.
Смотреть видео:
Ошибки установки и возможные проблемы
Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.
При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.
Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.
Другие ошибки в установке, снижающие эффективность работы устройства:
- монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
- установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.
Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.
Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.
- https://sovet-ingenera.com/otoplenie/o-drugoe/deflektor-na-dymoxod-svoimi-rukami.html
- https://KrovGid.com/drugoe/deflektor-na-trubu-dymoxoda.html
- https://tur-gaz.ru/deflektor-na-trubu-dymohoda-dlya-uvelicheniya-tyagi/
- https://eurosantehnik.ru/deflektor-tyagi-na-dymoxode-dlya-chego-on-nuzhen.html
- https://clubpechnikov.ru/deflektor-dymnik/
- https://topsamoe.ru/kakoj-deflektor-luchshe-na-dymohod-ot-zaduvanija/
- https://Roofs.club/dymohod/deflektor-na-dyimohod-svoimi-rukami-chertezhi.html
Что представляет собой дефлектор
Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.
В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.
Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).
Принцип работы
Классический дефлектор состоит из нескольких частей:
- цилиндр
- диффузор
- зонт, защищающий дымоход от проникновения мусора и атмосферных осадков
- кольцо подпрыгивает, установленное на дне устройства и вокруг него
Устройство устанавливается на дымоходе, что позволяет перекрывать поток воздуха. Таким образом, ветер разбивается на огромное количество небольших воздушных потоков, которые имеют очень малую интенсивность. Это необходимо для того, чтобы поток ветра улавливал дым, выходящий из дымового канала, что обеспечивает большую тягу. Кроме того, дефлектор предотвращает обратный поток выходящего из трубы ударного газа.
По мнению специалистов, при неправильном расположении дымохода в конструкции дефлектор не может работать на полную мощность, поэтому перед установкой обязательно проверьте правильность установки канала.
Кроме того, дефлектор может выполнять роль вентиляционной турбины, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать дефлектор вентиляции своими руками.
Принцип работы и устройство
В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.
Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.
Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.
Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.
Виды
Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:
- Дефлектор ЦАГИ
- Тарельчатый дефлектор, Astato
- Круглый «Волпер»
- Дефлектор Григоровича
- Н-образный дефлектор
Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.
Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.
Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.
Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.
Как сделать дефлектор ЦАГИ на трубу дымохода своими руками
Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.
Необходимые инструменты
Вам обязательно потребуется:
- лист плотной бумаги для чертежа и макета;
- маркер для разметки;
- заклепочник для соединения элементов конструкции;
- ножницы по металлу для вырезания деталей;
- дрель;
- молоток.
Не забываем про нужный инструмент, перед монтажом дефлектора

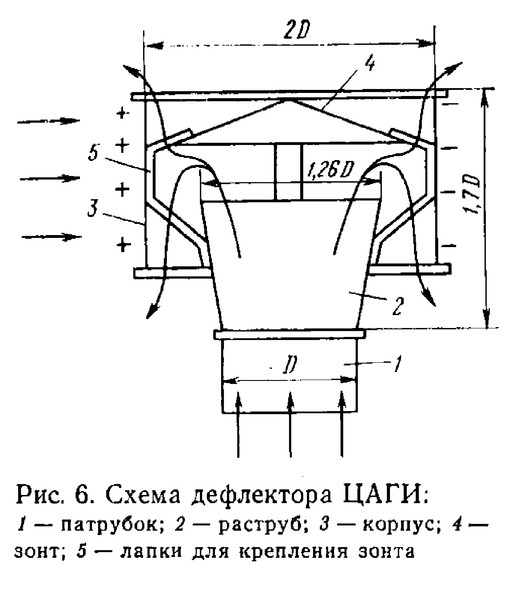

Разработка чертежа модели дефлектора ЦАГИ
Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.
Для этого применяются специальные формулы:
- диаметр верхней части дефлектора — 1.25d;
- диаметр наружного кольца — 2d;
- высота конструкции — 2d+d/2;
- высота кольца – 1,2d;
- диаметр колпака — 1,7d;
- расстояние от основания до кромки наружного кожуха — d/2.
Где d – это диаметр дымовой трубы.
Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.
| Диаметр печной трубы, см | Диаметр внешнего кожуха, см | Высота внешнего кожуха, см | Диаметр выходного отверстия диффузора, см | Диаметр колпака, см | Высота установки внешнего кожуха, см |
| 100 | 20.0 | 12.0 | 12.5 | 17.0…19.0 | 5.0 |
| 125 | 25.0 | 15.0 | 15.7 | 21.2…23.8 | 6.3 |
| 160 | 32.0 | 19.2 | 20.0 | 27.2…30.4 | 8.0 |
| 20.0 | 40.0 | 24.0 | 25.0 | 34.0…38.0 | 10.0 |
| 25.0 | 50.0 | 30.0 | 31.3 | 42.5…47.5 | 12.5 |
| 31.5 | 63.0 | 37.8 | 39.4 | 53.6–59.9 | 15.8 |
Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.
Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.
Пошаговая инструкция
Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.
Порядок действий следующий:
- Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
- С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
- По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
- Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
- Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
- Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
- Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.
Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.
https://youtube.com/watch?v=s2nDMIuV9AQ
Технологические хитрости
Неправильная конструкция зонта для дымохода
Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.
Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.
Соединение листов тонкого металла в фальц (фальцовка)
Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:
Переход с квадрата на круг (квадрат внутри круга):
https://youtube.com/watch?v=ZLqFoeX74mo
Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее
Переход с круга на круг:
https://youtube.com/watch?v=rOfAH4AqAWk
Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

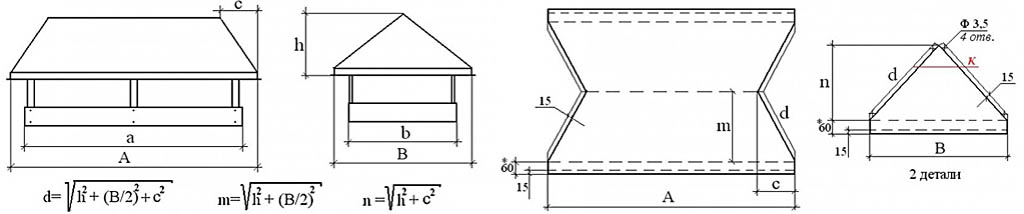

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд. Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует
Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

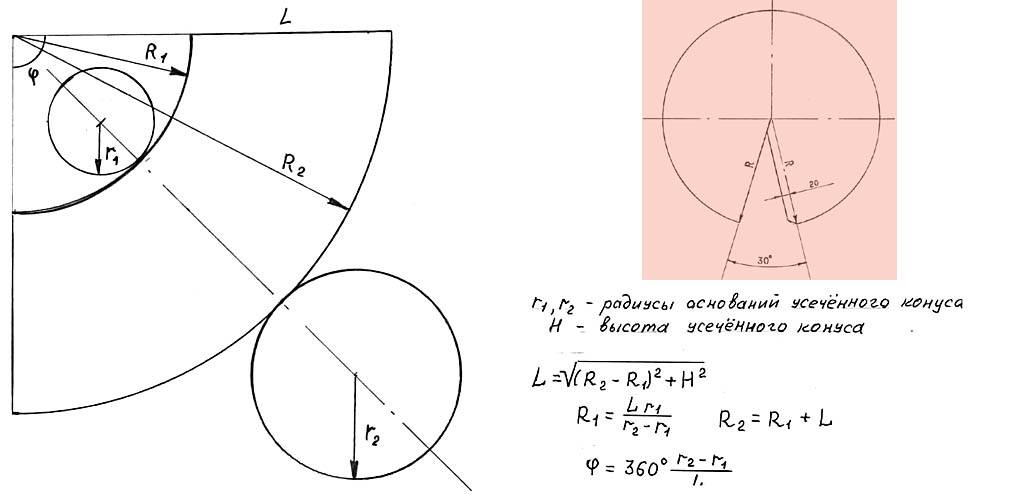

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2
Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания. Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r
Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно
Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.
Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре
После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.
Как построить развертку усеченного конуса и конуса Григоровича
Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:
- Размечают и вырезают развертку;
- Сверлят отверстия под заклепку;
- Отгибают внутрь под 90 градусов борта (крылья) припуска;
- Заклепывают край;
- Через деревянные подкладные бруски струбцинами сжимают борта;
- Пропаивают шов.

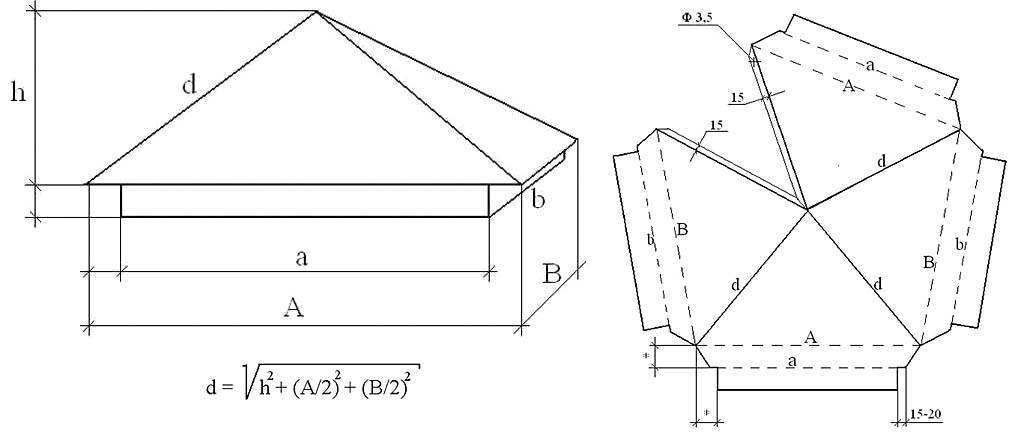

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.
Построение развертки вальмового шатра (зонта) дымника

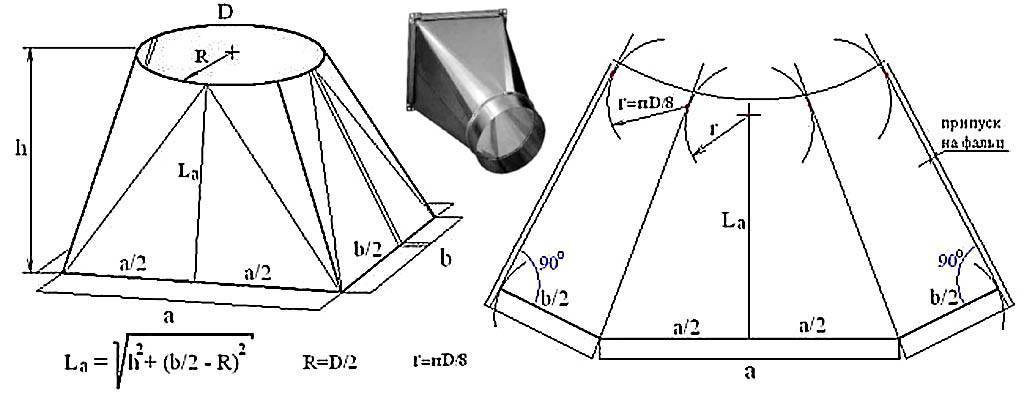

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы
Монтаж дефлектора
Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.
Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:
- Электродрель со сверлами.
- Набор рожковых ключей.
- Шпильки резьбовые.
- Гайки.
- Соединительные хомуты.
- Лестницы для подъема и перемещения на крыше.
Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.
Монтаж дымника на трубу выполняется в таком порядке:
- На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
- Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
- В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
- Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.
Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.
Увеличение тяги в дымоходе своими руками
Давление варьируется 10-35 Па.
Стабилизатор тяги устанавливают двумя способами:
- конструкция размещается на полметра выше, чем прибор генерации тепла соединяется с дымоходной системой;
- стабилизатор устанавливается на одной высоте с теплогенерирующим прибором, но это расстояние делают не менее 40 см от пола.
Производители предлагают использовать такие устройства, которые называют «грибками». Такой регулятор выглядит как кусок дымоходной трубы и расширяется в форме грибка и отверстием для поступления воздуха с улицы. Если сравнить с обыкновенным дымоходом, подобное решение имеет такие достоинства:
- стабилизируется давление в печи;
- устраняется излишняя тяга в дымоходе, и КПД приходит в норму;
- теплогенерирующее устройство защищено, когда в дымоходной трубе возникает обратная тяга;
- контролируется тяга.
Некоторые хозяева коттеджей и дач монтируют в дымоходы твердотопливных котлов разнообразные теплообменники, чтобы собрать остаточное тепло и снизить расход топливного материала.
Принцип функционирования
Дефлектор может представлять собой небольшой цилиндр, который монтируется на верхушку трубы. На нем также присутствует специальный козырек, который препятствует попаданию воды в дымоход, а соответственно и его разрушению. Принцип работы дефлектора очень прост. Это приспособление создает разрежение воздуха внутри цилиндра. Происходит это за счет того, что потоки, которые огибают его, теряют свою силу и частично поднимаются вверх. Благодаря этому происходит захват дыма в дефлекторе и его выброс наружу. Дефлектор также препятствует тому, чтобы происходил обратный ток воздуха, из-за которого дым попадает внутрь. Дефлекторы монтируют не только на дымовыводящие каналы. Они также применяются для систем вентиляции, чтобы без использования дополнительных вентиляторов происходил ток воздуха из помещения. Существует несколько разновидностей таких приборов. Каждый дефлектор в той или иной степени отличается по эффективности. Среди них выделяют:
- круглый (Волпер);
- открытый (Astato);
- ЦАГИ;
- Григоровича;
- в форме буквы «Н»;
- в форме звезды.
Все эти дефлекторы можно купить готовыми под конкретный диаметр трубы.
Сделать самому или заказать прибор
Для решения этого вопроса нужно учесть все факторы:
- Ваши требования к эстетике, назначение дома, размещение колпаков относительно наружной стороны дома;
- выбранной конструкции;
- высоты крыши здания;
- возможности самостоятельно вести работы на высоте (особенно если Вы боитесь высоты), наличия лестницы на кровле;
- финансового состояния.
Выполнение более простых неподвижных моделей возможно и самостоятельно – работа достаточно сложная, но доступная.
Ротационную конструкцию изготовить достаточно сложно — такую модель проще купить. Детали такого колпака изготавливаются с маленькими допусками и более высокой точности.
Виды и конструкции дефлекторов
Ветровые насадки изготавливаются из следующих материалов:
- лист оцинковки;
- листы из нержавеющей стали;
- листы алюминия;
- медь (дорогой материал и используется редко)
- бывают готовые пластиковые колпаки, применяемые для систем вентиляции.
Конструктивно дефлекторы выпускаются следующих типов:
- модель конструкции ЦАГИ (Центрального гидродинамического института) – самая универсальная,
- вращающаяся модель конструкции Григоровича;
- круглый Вольперта;
- вращающаяся «звезда» Шенард;
- «Астато» — открытого типа;
- Н-образного типа;
- небольшой колпак простой формы также усиливает тягу;
- иногда изготавливают изделия в виде декоративного флюгера.
Типы дымовых дефлекторов
На сегодняшний день ассортимент этих приспособлений представлен несколькими, отличающимися по конструктивному исполнению, изделиями. Рассмотрим самые популярные модели:
- вентиляционной ЦАГИ;
- тарельчатый;
- шарообразный «Волпер»;
- устройство Григоровича;
- Н-образный.
Любой из вышеперечисленных дефлекторов дымохода обладает прекрасными эксплуатационными качествами. Разные модели могут отличаться по размерам и чувствительности к потокам ветра.
Существуют и другие приспособления, которые отличаются от классических моделей по конструктивному исполнению:
- вращающийся дефлектор;
- дефлектор «флюгер».
Принцип действия таких моделей не отличается от классических. В основе их работы лежат те же законы физики.
Эти приспособления изготавливаются из разных металлов. Самые распространённые материалы:
- оцинкованная сталь;
- нержавеющая сталь;
- медь.
Дефлекторы чаще всего изготавливаются из материалов, устойчивых к коррозии. например, нержавеющей или оцинкованной стали
Все вышеперечисленные материалы обладают одним общим свойством — устойчивостью к губительному воздействию коррозии
Это очень важное качество, ведь устройство монтируется снаружи дома, поэтому на него воздействуют различные разрушительные факторы окружающей среды
Кроме этого, существуют приспособления, которые монтируются в вентиляционных конструкциях (пластиковый вентиляционный дефлектор). Пластиковые дефлекторы в вентиляционных конструкциях выполняют, по сути, те же функции.
Дефлектор для дымохода своими руками
Каждое приспособление обладает уникальными размерами, которые определяются в зависимости от конструкции дымохода. Высота дефлектора зависит от внутреннего диаметра дымохода, данные представлены в таблице №1.
Таблица 1
| Внутренний диаметр трубы, мм | Высота дефлектора, мм |
| 500 | 600 |
| 400 | 480 |
| 200 | 240 |
| 140 | 168 |
| 120 | 144 |
Ширина диффузора также имеет зависимость от внутреннего диаметра дымохода. Эти важные моменты стоит учитывать при сборке этого устройства своими руками, а выяснить соотношение можно при помощи таблицы №2.
Таблица 2
| Внутренний диаметр трубы, мм | Ширина диффузора, мм |
| 500 | 1000 |
| 400 | 800 |
| 200 | 400 |
| 140 | 280 |
| 120 | 240 |
Для собственноручного изготовления устройства необходимо следовать такой последовательности действий:
- Перед тем, как начать сборку приспособления, необходимо снять замеры с трубы дымохода и составить предварительный чертёж устройства.
- Далее следует подготовить макеты всех частей дефлектора. Их можно вырезать из картона.
- Размеры макетов переносятся на металлические листы.
- На четвёртом этапе из металлических заготовок вырезаются детали для будущего устройства.
- Производится стыковка отдельных элементов в единую конструкцию. Соединить части самодельного приспособления можно болтами или сваркой.
- Из металлических полосок изготавливаются фиксаторы для колпака (кронштейны).
- Конусная часть монтируется на колпак устройства.
Собрать дефлектор простой конструкции несложно, это можно сделать своими руками
