Составляем в 3 этапа чертеж теплицы

Инструкции для калькулятора расчета материалов арочной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы выбирается исходя из бюджета, наличия свободного места для размещения на участке, а также Ваших пожеланий и целей. Стандартная ширина теплиц заводского изготовления находится в пределах 1800–6000 мм. Оптимальное значение X для комфортной работы в теплице не меньше 2400 мм. Такой размер позволяет оборудовать в теплице проход шириной 600 мм (что оптимально), поставить стеллажи с рассадой или оборудовать грядки по обе стороны до 900 мм (сложно ухаживать за растениями дотягиваясь дальше указанного расстояния).

Z – Длина парника, может быть любой, если позволяют размеры участка. При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется полиэтиленовая пленка значение длины Z должно быть кратным 1000 мм, а если поликарбонат – кратным 2100 мм.

Один из решающих аспектов, влияющих на выбор ширины и длины теплицы, это ширина покрытия. Стандартная ширина листа поликарбоната 2100 мм это максимально допустимая ширина, при которой не происходит провисание под собственным весом, при условии обеспечении упора краями материала на каркас. Теплица, покрытая материалом максимальной ширины более светлая, поскольку в таком случае используется меньше стоек. Однако при определении оптимального количества стоек каркаса также следует учитывать климатические особенности Вашего региона (снеговые и ветровые нагрузки).

Y – Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника). Значение Y влияет на длину дуги каркаса (больше высота – длиннее дуга и большее количество материала необходимо для остекления). Оптимальная высота теплицы 2000 – 2200 мм.

При выборе основных параметров теплицы следует учитывать рекомендации СП 107.13330.2012 «Теплицы и парники» (актуализированная редакция СНиП 2.10.04–85).

A – Количество вертикальных секций на фасаде теплицы, следует выбирать с учетом геометрических размеров материала для обшивки.

E – Число вертикальных сегментов стен, зависит от размеров используемого для обшивки материала и длины парника. Например, для шести метровой теплицы остекленной поликарбонатом стандартной ширины, значение E следует принимать не меньше 3.

D – Количество ячеек в вертикальном сегменте принимается с учетом свойств материала остекления и прочности каркаса. Если используется поликарбонат, достаточно значения D =3 (поскольку в конструкции он согнут и напряжен, то хорошо воспринимает нагрузки на растяжение-сжатие), для парниковой пленки следует принимать значение D больше чтобы исключить провисание.

У Вас есть возможность подобрать оптимальные размеры секций и ячеек изменяя их количество, при этом размеры будут отображены на чертежах теплицы.

Калькулятор поможет посчитать площадь, объем и периметр полукруглой теплицы. А также площади крыши, боковых стен и фасадов и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину дуг теплицы (их количество) и длину материалов для изготовления каркаса. Использование данного онлайн калькулятора позволит Вам достаточно точно рассчитать материалы для изготовления арочной теплицы своими руками и оценить финансовые вложения в ее постройку. Также будет произведен расчет длины и дуги арки теплицы.

Комментарии2 комментария

1. Вадим: 22.03.2017 в 11:36

   Согласен с автором статьи, что сварка наилучший вариант для конструкции из профилей в плане надёжности, но всего предусмотреть невозможно. Девять лет назад на дачном участке установил стационарную теплицу из профилей, вертикальные стойки забетонировал, все соединения выполнял с помощью сварки. В трёх-пяти метрах от теплицы, вдоль забора росли саженцы голубой ели, которые за это время выросли в деревья. Тень от елей падает на теплицу, урожай в последние два года никакой, а деревья пилить жалко. Придётся демонтировать теплицу, резать «болгаркой» конструкцию из профилей, и заново всё собирать в другом месте.

2. Валерий:

   06.08.2018 в 19:58

   Статья действительно полезная. Что не часто нынче встречается. Обычно статейки шлёпают по принципу тяп-ляп-быстрей. И польза от них такая же. А здесь всё достаточно обстоятельно и весьма подробно разобраны разные практически полезные нюансы. Я даже добавил ссылку на главный экран. Спасибо.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Необходимые материалы и инструменты

Сложность сборки хлебницы заключается в необходимости изготовления полудуг с соблюдением точных размеров. Стальным трубкам лучше придавать полукруглую форму на специальном станке. Для соединения элементов металлического каркаса хлебницы понадобится сварочный аппарат. Можно собрать своими руками парник-хлебницу из полипропиленовых труб, соединив их родными фитингами. Пластиковый каркас получится легкий, неподвергающийся коррозии. Если создавать парник-хлебницу из дерева своими руками, понадобится деревообрабатывающий инструмент: пила, рубанок, шлифмашина. Дополнительно нужна болгарка, молоток, отвертка, уровень, остро заточенный нож, электродрель.

Расход материалов: сколько поликарбоната на теплицу 3х4 нужно

Отталкиваться необходимо от планируемых показателей конструкции. К примеру, для конструкции, чья высота составляет 4 метра, требуется не менее 5 листов поликарбоната.

Уместной здесь окажется рекомендация всегда иметь запасной лист, позволяющий при необходимости устранить возникшую оплошность.

Перед покупкой поликарбоната для теплицы следует выполнить ее чертеж на бумаге и рассчитать необходимое количество материалов

Последовательность действий при возведении традиционной или мини-теплицы выглядит следующим образом:

• Формируется фундамент выбранного типа;
• Предварительно рекомендуется установить для него кирпичные столбы;
• Стойки каркаса крепятся только с использованием системы частичной фиксации брусьев с последующей фиксации уголком;
• На следующем этапе формируется обвязка из брусьев для конструкции 3х8 или 3х4 м;
• В зависимости от того, сколько скатов будет на крыше (1 или 2) крепится 1 или 2 стойки.

Парник хлебница своими руками – этапы строительства

Чертежом с размерами парника хлебницы необходимо запастись заранее, чтобы рассчитать и приобрести нужное количество стройматериалов, подобрать подходящее место на участке и сделать фундамент.

Для изготовления парника, открывающегося с одной стороны и размером 2х1,2х0,6, понадобятся:

• профильная труба 20х20х1,5 общей длиной 19 м;
• лист поликарбоната 2,1х3 м;
• болты, гайки, саморезы с термошайбами, грунтовка и краска по металлу.

Необходимые инструменты:

• сварочный аппарат;
• углошлифовальная машина (болгарка);
• дрель;
• шуруповерт или отвертка.

Если строение будет стоять на фундаменте, необходимо дополнительно запастись цементом, щебнем, песком и досками для опалубки.

Выбор места на участке

Небольшой уклон для парника не страшен, но при сильных перепадах высот придется потратиться на постройку фундамента.

Фундамент

Фундамент понадобится только в двух случаях:

• высокий уровень подземных вод, выходящих в паводок на поверхность;
• расположение участка на склоне.

Для постройки простого ленточного фундамента выкапывают траншею 20–25 см в ширину и до 40 см в глубину. Дно выравнивают, засыпают слоем песка, трамбуют. На легких сыпучих грунтах делают опалубку (на плотных влажных глинах можно обойтись без нее). Затем заливают бетон, после схватывания застилают пленкой и оставляют на 2–3 недели до полного затвердевания.

Если участок сухой и ровный, а ставить парник прямо на землю не хочется, предусмотрите в чертеже теплицы «хлебницы» основание из бруса. Для предотвращения гниения дерево пропитывают биозащитой, олифой или отработкой.

Каркас

Длину дуг измеряют по формуле длины окружности — 2πR. Полученный результат делят на 4, так как дуга занимает четверть окружности. В нашем случае понадобятся 3 дуги длиной 942,5 мм и 3 дуги длиной 894,9 мм. Чтобы превратить прямой отрезок трубы в дугу, нужен трубогиб.

Можно использовать простейшее самодельное устройство из двух валов, расположенных на осях свободно и одного жестко закрепленного к рукоятке. Расстояние между валами подбирают так, чтобы труба, проходящая между ними, изгибалась под нужным углом.

Длинные дуги приваривают к внешней детали, укороченные – к внутренней.

Затем отрезают 2 трубы по 2000 мм и 2 по 1940 мм.

Отрезки сваривают вместе согласно рисунку:

После сварки меньшую деталь примеряют к большей – они должны входить одна в другую, не задевая, точно по размерам чертежей парника «хлебницы». На вершинах прямых углов в торцах дрелью просверливают отверстия диаметром 8,5 мм для скрепления деталей. Сваренный каркас зачищают от окалины, грунтуют и прокрашивают составом по металлу.

Зашивка каркаса поликарбонатом

Лист поликарбоната разрезают строительным ножом по следующей схеме:

Прикручивают к каркасу, начиная с боковых частей. К внутренней части поликарбонат крепят саморезами с прессшайбой, для внешней подойдут кровельные. Затем прикручивают поликарбонат к продольным сторонам. Покрытие должно закрывать торцы боковин, чтобы в материал не попадала влага.

Внешнюю и внутреннюю детали соединяют с зазором, ширину которого фиксируют шайбами. Изнутри на болт накручивают две гайки, чтобы узел не разбалтывался во время эксплуатации.

По центру длинных сторон монтируют 1–2 защелки для фиксации верхнего положения открывающейся части.

Если зазор получился слишком широким, по верхнему краю большей детали прикрепляют полосу резины подходящего размера. Она будет закрывать щель и очищать поликарбонат во время открывания створки.

На этом строительство парника «хлебницы» своими руками можно считать завершенным.

Использование профильной трубы для строительства

Профильная труба — это труба квадратного или прямоугольного сечения. Производители предлагают холоднокатаные и горячекатаные, цельнотянутые и сварные трубы. Больших требований к профилю для изготовления каркаса теплицы нет, поэтому можно покупать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, необходимо выбрать для каркаса небольшой профиль.

Для возведения каркаса теплицы оптимальным будет профиль с поперечными сторонами 2 * 2 см и 2 * 4 см. Прямоугольные трубы используются на несущих конструкциях, квадратные — для устройства поперечных перемычек и косых упоров (если предусмотрено проектом).

Производители предлагают трубы стандартной длины 3, 6 и 12 погонных метров. При составлении проекта следует учитывать это обстоятельство и рассчитывать на использование безоломного профиля.

Поскольку основной угрозой для металла, не защищенного от разрушающего действия атмосферной влаги, является ржавчина, профильная труба с антикоррозийным цинкованием или специальным напылением станет идеальным выбором для строительства теплицы. Здесь дополнительная защита нужна только в суставах.

Чертеж теплицы арочного типа

Для арочной теплицы схема составляется с учетом таких значений:

Этапы монтажа теплицы из поликарбоната своими руками

• длина парника, количество направляющих, на каком расстоянии они размещены. Для высокой конструкции (2,1 м) достаточно будет 7 направляющих, установленных в длину, без учета основания каркаса. Причем, три из них располагаются в верхней части и по две по бокам на одинаковом расстоянии;
• ширина. По всему периметру по нижней части теплицы сваривается или скрепляется единый прямоугольник-основание;
• высота парника. Определяется показатель в наивысшей точке и расстояние от земли до каждой направляющей;
• диаметр арки. Высчитывается исходя из известных параметров;
• размер двери. Для каркаса лучше использовать вертикальные трубы или уголки на всю длину, это придаст конструкции дополнительную жесткость. На противоположной стороне также нужно сделать две вертикальные направляющие на аналогичном расстоянии, даже если двери там устанавливаться не будут;
• если планируется сделать выдвижную секцию, чертежи составить сложнее. В этом случае схема должна иметь информацию о способе крепления и разлете створки.

Нужно ли делать фундамент?

Фундамент

Перед началом строительства необходимо решить на что установить теплицу из поликарбоната. Конечно, можно на грунт, но основание быстро придет в негодность от агрессивной среды. Далее предлагаем посмотреть, как делается установка теплицы из поликарбоната на грунт, видео монтажа конструкции на ровном участке.

https://youtube.com/watch?v=gg6LGpQKu04%3F

Поэтому, если фундамента не планируется, то:

• расчистить, выровнять площадку;
• засыпать щебнем, песчаником;
• постелить рубероид.

По отзывам специалистов и огородников со стажем, под теплицу необходим фундамент:

• Ленточный мелко заглубленный или заглубленный: монолитно-бетонный, блочный, из бруса, кирпича, камней, бутылок. Подходит для ровных участков, считается почти универсальным основанием. Оптимален для зимних теплиц.
• Столбчатый из труб (металлических, асбестовых), кирпичей, камней, монолитно-бетонный в рубероидной опалубке. Для небольших теплиц можно просто подложить блоки, кирпичи. Самый бюджетный вариант, подходит для участков сырых и с высоким уровнем грунтовых вод. Для металлических теплиц можно нарезать куски швеллера, уголка 50*50 мм, длиной 1200-700 мм, забить их в землю.
• Свайный фундамент оправдан на местности со сложным рельефом, и на болотистых участках. Устраивается на 200 мм ниже уровня промерзания почвы, забивается либо ввинчивается.

Деревянная арочная конструкция под поликарбонат на кирпичных столбиках

Как установить теплицу из поликарбоната на фундамент

Чтобы сделать фундамент необходимо:

• выкопать яму под столбы, траншею для ленты;
• засыпать по 100-200 мм щебня, песчаника, утрамбовать;
• постелить рубероид;
• сделать опалубку;
• связать армирующий каркас;
• залить бетоном.

Свайное и столбчатое основание по оголовкам стягивается ростверком: бетонной лентой, швеллером, брусом. При устройстве ленточного фундамента, после заливки раствора следует перпендикулярно воткнуть арматуру с выпуском, через каждый метр и по углам, либо специальные уголки на анкерных болтах – к ним будет крепится основание теплицы: сваркой – профтруба, болтами – алюминиевые изделия, на уголки – дерево, скобами – трубы пвх.

Комплектация и сборка теплиц серии «Новатор»

Теплицу серии «Новатор» можно устанавливать самостоятельно. Понадобится стандартный набор инструментов с наличием гаечного ключа, плоскогубцев и отвёрток.

Покрытие тепличного сооружения выполняется непосредственно после полной установки и фиксации каркаса теплицы

«Новатор 2», а также «Новатор усиленная» и теплица «Новатор премиум» поставляются с полным набором фурнитуры, который включает специальные фиксаторы и петли для подвязывания растений. Любая серия поставляется в разобранном состоянии. Базовый каркасный блок представляет собой конструкцию размером 3х4. Увеличение размеров теплицы можно произвести при помощи дополнительных вставок с размером 3х2. В качестве доукомплектации всегда можно оснастить тепличное сооружение автоматом для проветривания. Он отвечает за автоматическое открывание и закрывание боковой форточки, которая способствует дополнительному проветривания тепличного помещения.

Инструкция предполагает монтаж тепличного сооружения из серии «Новатор» непосредственно на грунт. Однако многочисленные отзывы опытных садоводов говорят о необходимости возведения фундаментного основания, которое выполняется в соответствии с следующими требованиями:

• предварительная разметка по размерам тепличного сооружения;
• рытьё котлована исходя из уже выполненной разметки;
• выполнение качественной опалубки;
• заливка опалубки цементным составом;
• выдерживание залитого фундамента до полного застывания.

Инструкция предполагает монтаж тепличного сооружения из серии «Новатор» непосредственно на грунт

Есть возможность установить теплицу менее энергоёмким и затратным способом:

• на выбранном для установки теплицы месте выполняется разметка;
• исходя из разметки забивается стальная арматура, которая послужит основанием для тепличных дуг;
• арматура надевается на дуги от тепличного основания и крепится при помощи обычных саморезов.

Оптимальное расстояние между дугами теплицы из поликарбоната

Каркас, сделанный из замкнутого прямоугольного профиля, может выдержать снег, дождь и ветер, однако его сечение должно быть 25х25 мм либо 30х30 мм

Для устойчивости конструкции, необходимо обратить внимание на толщину стенки профиля, она должна быть 1,5 мм и более. Сам металлический профиль должен быть сделан холоднокатаным способом, так как будет устойчив к коррозии

Парник является особым местом, где повышенная влажность, если использовать железные профили без оцинкованного покрытия и сделанного горячекатаным способом, то просто через пару недель покроются ржавчиной. Для того чтобы избежать данных проблем, за неимение профиля высокого качества, обычный железный профиль необходимо покрыть лакокрасочным материалом. В полевых условия хорошо подойдёт порошково-полимерная краска, она устойчива к повреждениям, таким как царапины, сколы.

Особое внимание необходимо уделить к расстояние между дугами парника. Для распределения нагрузки на всю конструкцию поликарбонатным укрывным материалом, дуги располагаются на расстоянии не более 1 метра друг от друга

Также можно учесть, что чем чаще расставить дуги, тем прочнее будет каркас для парника. Также дуги должны быть цельными, не разбираться, если они разбираются, то это снижает прочность конструкции. Если в каркасе парника имеется большое количество горизонтальных перемычек (дополнительные стальные соединительные элементы), то это также снижает прочность конструкции из-за концентрации напряжений, такая конструкция не является усиленная.

Плотность поликарбоната очень важна, потому что, чем выше плотность, тем большую нагрузку поликарбонат может выдержать, а самое главное, тем выше будут его теплоизоляционные характеристики. Также у поликарбоната должен быть пожарный сертификат, УФ-защита.

УФ – защита необходима поликарбонату, так как он:

• Уязвим под воздействием солнечных лучей;
• Его структура меняется;
• Теряются свойства;
• Далее он становится хрупким;
• Может треснуть от простого дождя или града.

Установка теплицы «Новатор»

В комплекте имеется вся необходимая фурнитура для сборки теплицы, поэтому процесс занимает всего несколько часов. Вам понадобятся плоскогубцы, гаечный ключ, отвертка. Устанавливать каркас можно как на фундамент, так и непосредственно на грунт. Для этого в комплекте поставляются специальные забивные сваи.

Если вы решили установить парник на фундамент, сначала вам придется вырыть по периметру будущей постройки котлован. Затем необходимо соорудить опалубку и залить бетонный раствор. После того как бетон полностью затвердеет, основание каркаса крепят к фундаменту и возводят всю конструкцию. Поликарбонат в рулонах нарезается на листы необходимого размера и монтируется на каркас теплицы.

Крутая подборка! Теплица с грядками из шифера/9 моделей

Теплицы бывают разными: из разного материала, размера разного, а еще могут быть разной формы, да и грядки внутри также можно сделать из разного материала. Делают теплицы из различных материалов. Да и внутри также есть возможность применить разные вещи для прочего обустройства. Например, ровные грядки можно сделать из листов шифера, волнистого или прямого, на ваше усмотрение.

Такие ровные грядки и вообще обустройство теплицы внутри может быть сделано с помощью волнистого шифера, его небольших кусок, просто вертикально выставленых.

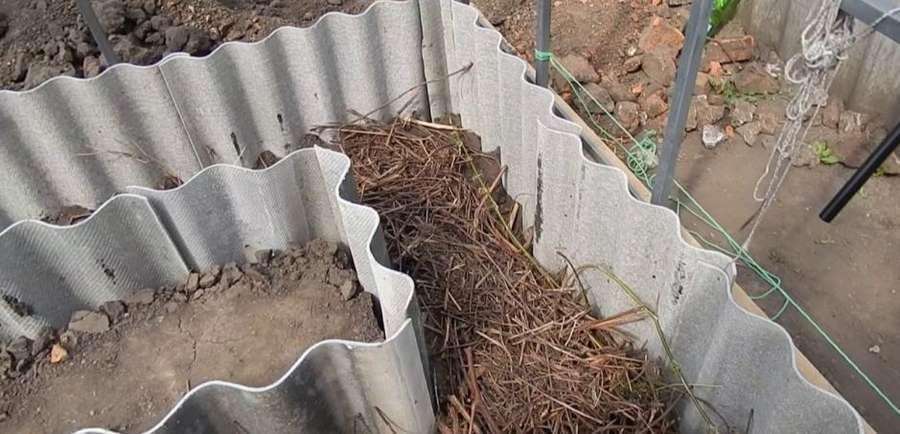

Еще один похожий вариант сделанных грядок, когда использован волнистый шифер в качестве ограждения для посадок.

Здесь шифер использован уже в качестве не только ограждения, но и как форма для земляной насыпи для грядки.

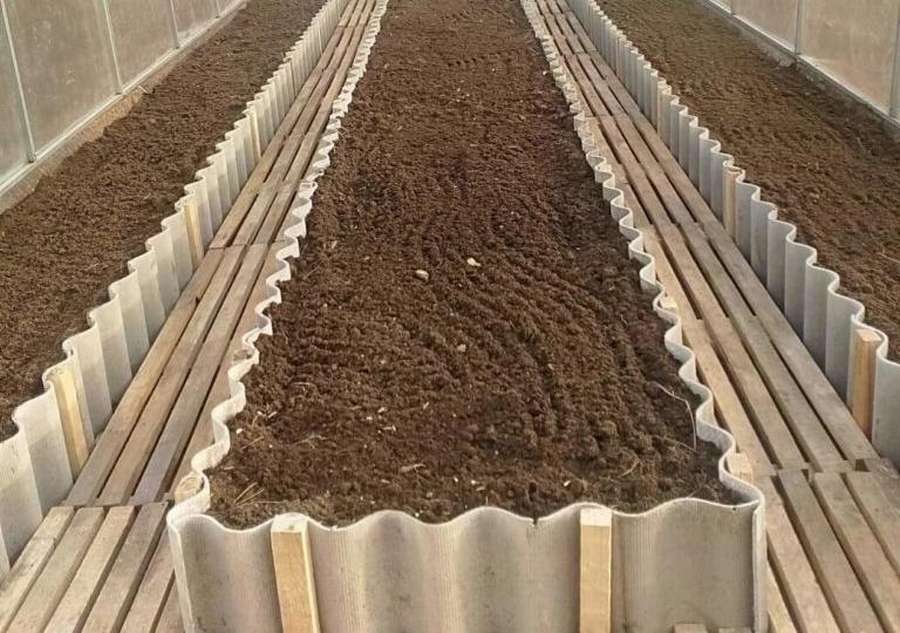

Ровные грядки с помощью волнистого шифера подкреплены деревянными брусками для прочности конструкции.

Можно использовать шифер не стоймя, а наоборот – чтобы волны шли горизонтальными линиями, а для поддержки формы все также используем бруски или металлические штыри.

Чтобы конструкция из шиферных грядок была прочнее – стоит ставить куски шифера внахлест, как в следующем варианте.

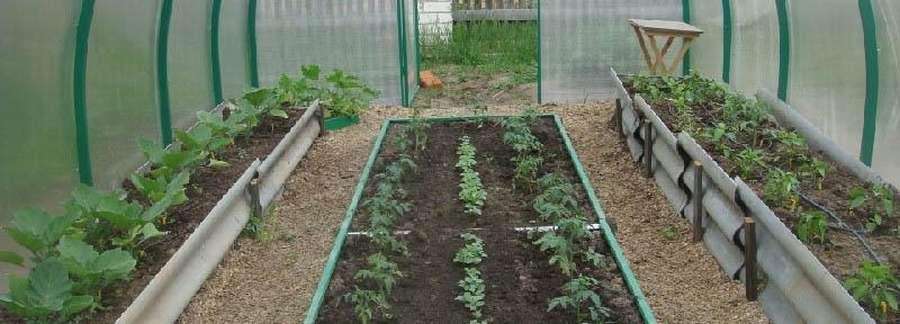

Ровные грядки будут радовать взор, даже когда верх теплицы откроется – все будет ровно и красиво, главное, шифер вкопать хорошо, чтобы держал землю.

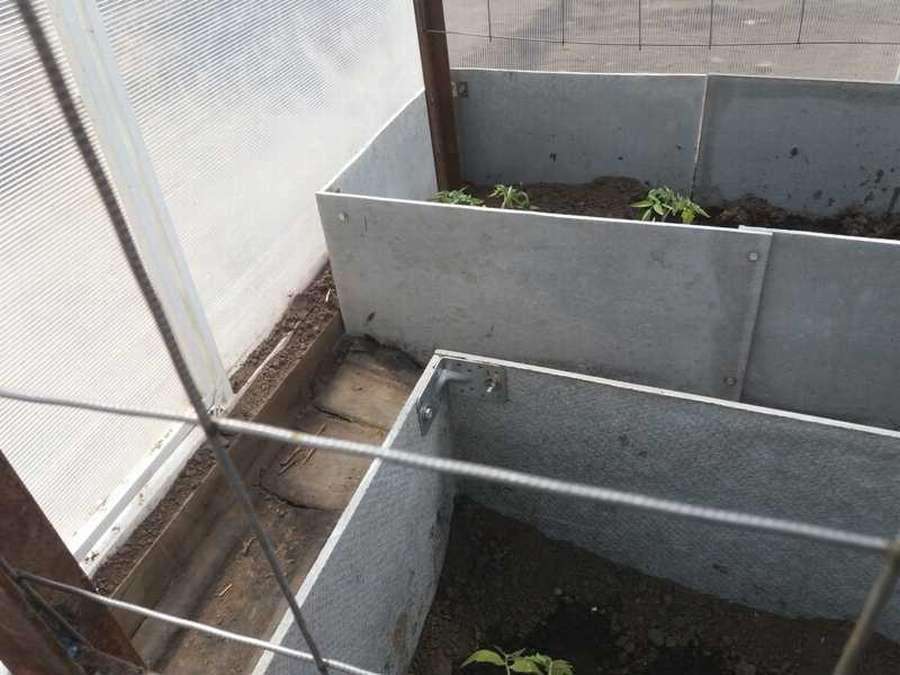

Если использовать плоский шифер, тоже можно добиться весьма удобных грядок, а, главное, они будут еще и высокими. Но их надо обязательно укрепить штырями, чтобы грядка не рассыпалась.

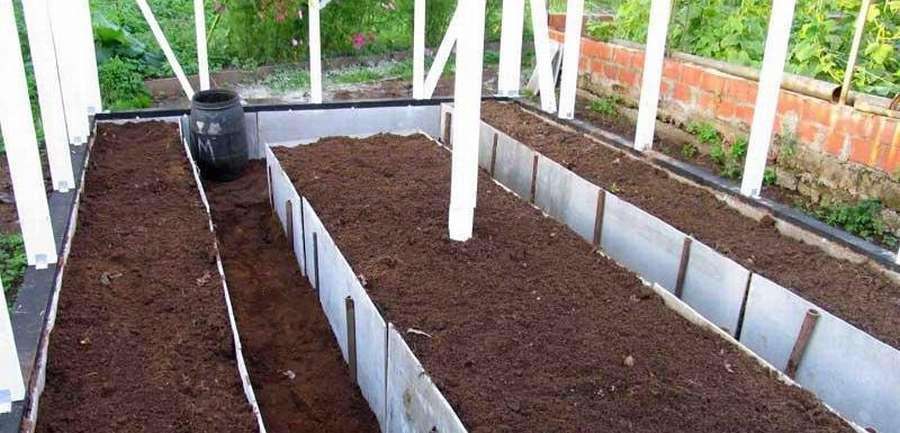

Еще один вариант грядок из плоского шифера, здесь скрепляем конструкцию уголками изнутри и болтами.

Читать полностью (ссылка)

Характеристики профильной трубы

Профильная труба – это вид металлопроката из высокоуглеродистой стали, сформированный с гранями стандартной ширины и швом по всей длине. Главные качества профильной трубы – устойчивость к коррозии и нагрузкам при небольшом весе. Конструкции из неё можно собирать как при помощи сварки, так и с использованием обычного крепежа – болтов с гайками, шурупов, скоб. Монтаж под силу одному человеку, готовую конструкцию можно перемещать по участку.

На заметку!

В продаже встречается профильная труба с оцинкованным покрытием, предназначенная для монтажа безсварочным способом.

Из профильной трубы можно собрать сезонную разборную теплицу и стационарную зимнюю. Для монтажа небольшой теплицы с покрытием из популярного поликарбоната достаточно трубы с размерами 20х20 или 20х40 мм и толщиной стенок 1,5 мм. Для каркаса основания лучше взять более толстую трубу с квадратным сечением – 40х40 мм и толщиной стенок 2-2,5 мм. Если планируется обшивать каркас более тяжёлым материалом, то нужно либо взять более толстую трубу, либо сделать больше рёбер жёсткости.

Выбираем место для теплицы

Схема теплицы из поликарбоната с размерами 3х6. Предприятие – изготовитель:

ТД КРУПНОВ г. Нижний Новгород

Предприятие – изготовитель несет ответственность за качество продукции в соответствии с ГК РФ. Предприятие оставляет за собой право на внесение изменений в конструкцию теплицы, не ухудшающих её потребительских качеств.

Другие Статьи

Теплица арочного типа

«Народная усиленная» 6 м

труба 25х25

Паспорт и инструкция по сборке и установке.

*Теплица, изображенная  на рисунке,  может не совпадать с приобретенной конструкцией.

Внимание!

Перед сборкой и использованием, внимательно

ознакомьтесь с инструкцией по сборке и эксплуатации!

Теплица арочного типа  с покрытием из сотового поликарбоната.

Сборку теплицы выполняют два человека в безветренную погоду с наличием следующего инструмента:

1. Лопата совковая.
2. Отвертка крестовая.
3. Ключ гаечный 8мм-10мм
4. Шуруповерт.
5. Нож строительный.
6. Уровень строительный.
7. Шнур для измерения диагоналей.
8. рулетка 6м.
9. молоток.
10.  Для крепления поликарбоната к каркасу необходимо 150 кровельных саморезов 5,5*25

Комплектация:

1.Торцы с форточкой и дверью – 2шт.

2.Дуга – 5шт.

3.Верхние направляющие туба 20*20 длина 3 метра – 6 шт

4.Нижнее основание труба 25*25 длина 3 метра  — 4шт.

5.Тавр соединительный – 2шт.

6. Ручка завертки – 4шт.

7. Саморез с пресс шайбой – 155 шт.

8.Гайка М6 для сборки каркаса – 29 шт.

9.Винт М6х70 с потайной головкой  — 29 шт.

10. шайба – 10 шт.

11.саморез типа клоп – 15шт.

Для покрытия рекомендуется использовать сотовый поликарбонат 2,1х6 метров толщиной 4мм в количестве – 4 листов.

Сборку начинаем с выравнивания поверхности выбранного для установки участка, так чтобы высота неровностей была не более 5 см. Устанавливаем фундамент для теплицы, например доска 50*100, либо брус 100*100, 150*100.

Перед сборкой и установкой каркаса, необходимо закрыть торцы сотовым поликарбонатом, используя шуруповерт. Для облегчения вкручивания кровельных саморезов в торец и дуге теплицы, можно предварительно просверлить отверстия в металле сверлом 3мм.

Рис.1 СХЕМА РАСКРОЯ ПОЛИКАРБОНАТА

Соотношение схемы раскроя и торца теплицы смотреть на рисунке 2.

Раскроить поликарбонат как показано на рисунке 1(части 1 и 3 можно вырезать, приложив торец теплицы к листу поликарбоната) и прикрутить его к торцу теплицы кровельными саморезами. Раскрой поликарбоната можно проводить строительным, либо обычным острым ножом.

Рис.2 СХЕМА КРЕПЛЕНИЯ САМОРЕЗОВ

Схема крепления саморезов представлена на рисунке №2.

ВНИМАНИЕ! Затяжку саморезов  вести, не допуская деформации ребер жесткости поликарбонатной панели. В случае деформации ребер жесткости необходимо ослабить затяжку винта вплоть до восстановления панелью своей формы

Строительным, либо обычным острым ножом обрезать выступающие части поликарбоната за арочную часть, затем прорезать проем форточки и двери. Далее собираем каркас теплицы. Первым делом собираем основание теплицы (основания соединяются тавром) и закрепляем к фундаменту при помощи саморезов (в комплект поставки не входят), устанавливаем торцы, дуги, и скрепляем их верхними направляющими.

В случае поставки теплицы с перегородкой, перегородка ставиться вместо тавра и средней  дуги.

МОНТАЖ ПОЛИКАРБОНАТА

            Монтаж поликарбоната начинается с краев теплицы при помощи шуруповерта и производится следующим способом:

 При помощи рулетки производим замер внешней образующей дуги, включая оба основания.

Полученный размер отрезаем на ровной поверхности по линейке от листа сотового поликарбоната с небольшим запасом – около 10 см.

            На дуги и торец уложить лист поликарбоната лицевой стороной вверх, предварительно сняв с него прозрачную защитную пленку с внутренней стороны листа. Поликарбонат ложится  таким образом, чтобы край листа выступал над верхней частью торца  на 40-50 мм. Уложенный материал закрепить кровельными саморезами по образующей поверхности дуги, так ка представлено на рисунке 3.

РИС.3 (Крепление листов)

Обратите внимание, при креплении поликарбоната к каркасу, необходимо соблюдать направление крепления, т

Схема прямоугольного парника

Чертежи теплицы, выполненной в форме дома, будут различаться только нюансами при проектировании крыши. Схема каркаса для парника с двухскатной крышей должна содержать такие детали и их размеры:

• длина и ширина теплицы. Нижнее основание являет собой прямоугольник;
• высота. В углах и на одинаковом расстоянии размещаются балки, брус, уголки или труба. По обеим сторонам они должны располагаться зеркально, чтобы конструкция получилась ровной. На лицевой и задней частях эти балки должны доходить до самой высокой точки крыши, но в верхней части (выше уровня дверей) – соединяться с горизонтальными уголками, для крепости;
• наклон ската. Определяется согласно уровня осадков в регионе и может составлять от 20° до 45°;
• от каждой вертикальной балки устанавливается диагональная направляющая до верхней части ската. Противоположные стороны соединяются, образуя так называемую «ферму», как и при строительстве крыши дома. Размер их высчитывается исходя из известных показателей.

Двухскатный прямоугольный парник. Чертеж

Для выполнения односкатного парника схема несколько проще, ее нетрудно начертить своими руками. Прорисовывается основание, согласно длины и ширины парника, а также балки на определенном расстоянии, параллельно друг другу. Здесь нужно учесть, что с одной стороны теплицы они будут длиннее, согласно выбранного размера ската. Минимально он может составлять 20°-30°. От них к расположенным на противоположной стороне вертикальным уголкам прокладываются балки и высчитывается их размер.

Схема прорисовывается на конструкцию в целом и на сложные детали отдельно, в большем масштабе. Особенно это касается сдвижных или откидных деталей.

Схема обустройства парника из поликарбоната с односкатной крышей

Составляя чертежи, проектируя и высчитывая размеры, стоит учитывать, что листы поликарбоната имеют размер 2,1*6 м. Чтобы сократить расход материала и непригодных обрезков, нужно подбирать соответствующие размеры теплицы, например 1,5*4,2 м. Для этого потребуется порезать лист на 4 части, для одной стороны уйдут две из них. Большой парник можно сделать 2,1*6 м, так лист полностью закроет одну сторону. Выполняя действия своими руками, проще работать с крупными деталями, а не «подгонять» части порезанного поликарбоната. Кроме того, чем меньше будет стыков, тем выше будут теплоизоляционные качества парника.
