Польза занятий на турнике
Типы крепежных элементов
Хороший крепеж важен для турника. От прочности монтажа зависит долговечность агрегата. Рассмотрим разные типы крепежных элементов, выберем подходящую конструкцию.
Универсальные крепления
К универсальным креплениям относят металлические крючки. Их используют для установки спортивного снаряжения.
Толщина крючков 2 миллиметра, выполнены из металла. Они крепятся к стене анкерными или дюбельными болтами, они будут рассмотрены позже. Изделие «подвешивается» на крючки.
Такое крепление выдерживает нагрузку в 250 килограммов на стене из любого материала (бетон, кирпич).
Дюбели
Дюбели или дюбельные болты – любимый крепеж новичков. Обусловлено это простотой использования.
Дюбель – болт диаметром 8-10 миллиметров с капроновой пробкой. В стене просверливается отверстие глубиной сантиметр.
Дюбельные болты позволяют монтаж на поверхность из любого материала. Кирпич выдерживает 200 килограммов нагрузки, бетон – 300.
Анкера
Анкер считается самым надежным креплением. Новичку с ним не совладать. Для крепления турниковой конструкции анкерными болтами требуется опыт в строительном деле.
Монтаж с помощью анкеров «вынослив» – выдерживает весовую нагрузку в 300-500 килограммов на стене из любого материала.
Самодельные крепления
Самодельным креплением называется любой импровизированный вариант монтажа. Это «альтернатива». Можно использовать болты-саморезы, клей, другие приспособления. Для каждого решения существуют инструкции и рекомендации, которые лучше соблюдать. Клею нужно дать полностью высохнуть.
Правила крепления: про длину анкера и количество точек крепления
Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.
Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.
Количество креплений рассчитывается по такой формуле:
(Рн х 2.5) / 130, где:
- Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
- 2.5 — фиксированный коэффициент.
- 130 — минимальная несущая способность 1 точки.
Результат нужно округлить в большую сторону до ближайшего четного числа.
Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):
(200×2.5) / 130 = 3.85.
Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.
Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.
Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).
Глубина, на которую анкер должен вставляться в стену:
- Не менее 120 мм — для бетона.
- Не менее 150 мм — для кирпича.
- Не менее 180 мм — для бруса из прочных пород дерева.
- Не менее 220 мм — для хвойных пород или переклеенного бруса.
Наружу болт должен выступать не больше, чем на 20 мм.
Как сделать турник для квартиры своими руками — фотоотчет
Виды турников
Их разделяют на две большие группы: уличные и для домашнего использования.
Для дома
Если необходим турник в квартиру (комнату), можно выбрать из:
- Настенных. Монтируют на «чистых» участках стен. Конструкцию составляет опорная часть и перекладина. Также настенные могут фиксироваться над дверными проемами.
- Угловых. Такие турники крепят к двум смежным стенам с образованием уголка. Изделия данного типа хорошо держатся.
- Раздвижных. Их также привинчивают к проемам. Своими руками такие снаряды сделать очень сложно. Есть и еще один недостаток – некачественный турник не выдержит больших нагрузок. Сильная сторона – быстрота монтажа и демонтажа.
- Навесных междустенных. Должны располагаться на небольшом расстоянии (до 1,5 метра).
- Съемных междустенных. Саму перекладину не монтируют к стенам. Внутрь врезают пазы, а в них вставляется перекладина. По окончанию занятий турник отсоединяют, пазы останутся.
- Навесных для шведских стенок (если планируется установка).
- Потолочных. Крепят к потолкам.
Для улицы
На улице можно соорудить:
- Перекладины между деревьями (если на участке есть толстые деревья, расстояние между ними не должно превышать 2,5 метра).
- П-образные отдельно стоящие турники.
Как и у всякого спортивного снаряжения, у этого комплексного инвентаря имеются плюсы и минусы. Их также стоит учитывать, выбирая турник.
Положительные стороны:
- конструкция сама по себе весьма компактна, много места занимать не будет;
- снаряд способен выдерживать вес приблизительно до 200 килограммов;
- модель, сделанная собственными руками, – самая бюджетная, в сравнении с готовым снаряжением в магазинах;
- изготовление из подручных материалов обойдется в пределах 1 тыс. руб.
Отрицательные стороны:
- Для сборки и установки тренажера требуются специальные навыки. Как минимум – умение обращаться со сварочным аппаратом.
- Поскольку турник прилегает очень близко к стенке, отдельные подходы делать неудобно или даже невозможно.
Требования
В целях безопасности физических занятий разработан набор требований к турникам, равно как и ко всем остальным спортивным конструкциям. К ним относят следующие:
- ширина перекладины должна составлять 1,1 м;
- диаметр ручки – 35 мм (при использовании накладок) и 27 мм (без таковых);
- максимально допустимая нагрузка на тренажер – 250 кг.
В большинстве случаев место под турник выбирают по остаточному принципу: если речь идет об уличной конструкции, то сначала размещают хозпостройки, выделяют участок под клумбы, сад и огород, беседку и элементы декора, а уже потом задумываются о размещении спортивного инвентаря. В условиях дома или квартиры сначала занимаются меблировкой, а затем подбирают свободный участок для занятий.
Категорически запрещено размещать турники на таких участках, как:
- низины – в таком случае на площадке будут застаиваться снег и вода, что затруднит тренировки в осеннее и весеннее время;
- склоны – в целях безопасности и обеспечения прочности установки турники следует крепить исключительно на горизонтальных поверхностях;
- возле водоемов – данная мера особенно актуальна для детей, которые могут упасть в воду при раскачке;
- участки с повышенным уровнем залегания грунтовых вод – снаряд попросту может покоситься после весеннего половодья.
Если площадка обустраивается для малышей, то лучше разместить турник как можно ближе к дому, желательно, чтобы родители из окна могли держать под контролем тренировку своего ребенка
Особое внимание уделите вопросам освещенности: так как турники выполнены из металла, то в жаркие дневные часы материал раскаляется, что делает невозможным выполнение упражнений. Постарайтесь выбрать освещенное, но слегка притененное место. В доме турники располагают так, чтобы при покачивании вперед и назад тело не наталкивалось на опоры – предметы интерьера и двери
В доме турники располагают так, чтобы при покачивании вперед и назад тело не наталкивалось на опоры – предметы интерьера и двери.
Виды турников
В зависимости от конструкции и способа крепления, выделяют следующие разновидности турников:

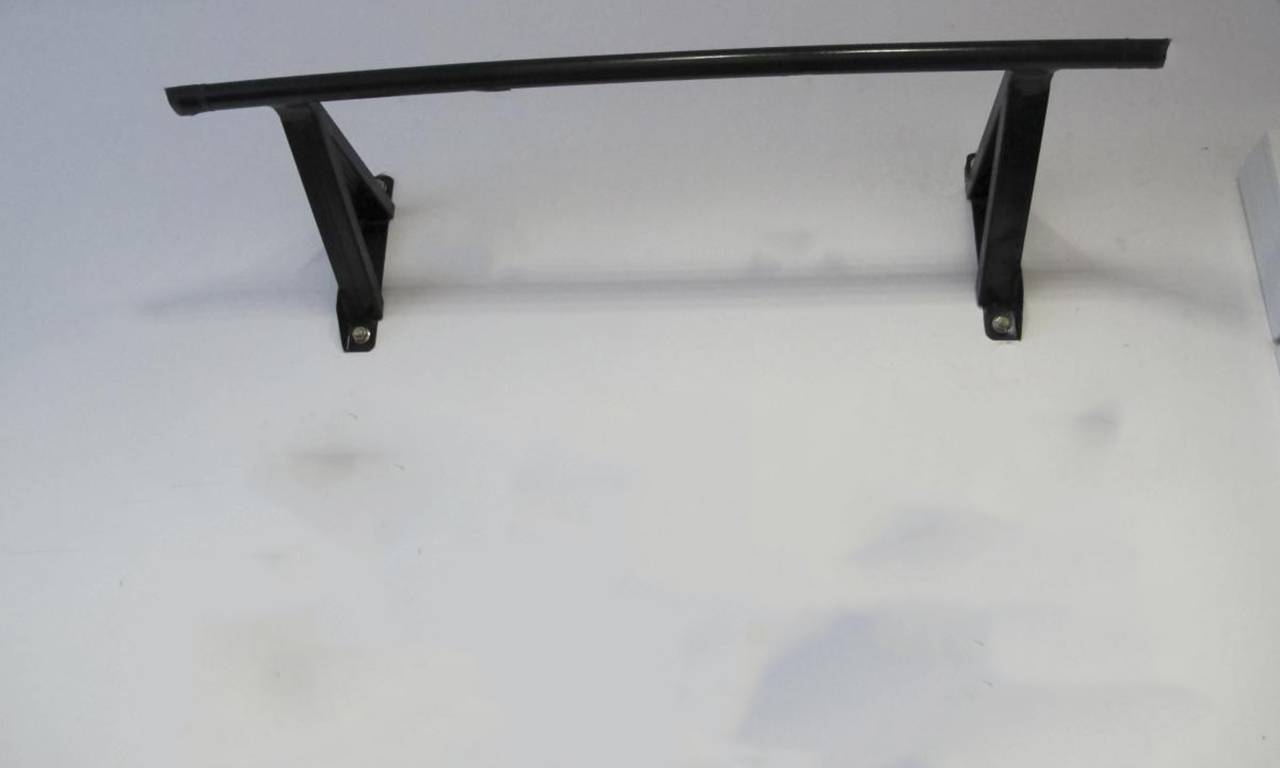

Настенный турник
Конструкция турника предполагает вертикальное крепление к стене анкерными болтами (в двух, иногда в четырех местах). Надежный вариант для домашнего турника. Крепление к стене придает конструкции устойчивости.
Настенный турник можно монтировать только на надежную стену из бетона или кирпича. На тонкие деревянные или гипсокартонные перегородки такой турник устанавливать нельзя.
Угловой настенный турник
Вариант настенного исполнения, при котором крепление турника осуществляется в углу, между двумя перпендикулярно расположенными стенами. Угловое расположение позволяет создать дополнительное пространство для тренирующегося, задействовав угол.
Наддверный турник
Турник монтируется над дверным проемом. Таким образом, во время выполнения различных упражнений, корпус и ноги тренирующегося могут уходить в дверной проем.
Турник в дверном проеме
Самый популярный вариант домашних турников. Для тренировок задействуется дверной проем, благодаря чему тренирующийся имеет достаточное пространство и спереди, и сзади. Однако такие турники часто бывают ненадежны. Хотя турник в дверном проеме способен выдерживать 130 – 150 кг, на них не рекомендуется выполнять сложные упражнения, в частности упражнения в положении вниз головой. Из-за того, что оба конца турника углубляются в дверную коробку, порой бывает сложно оценить реальную надежность турника. Со временем дерево может деформироваться, а надежность конструкции снизится. Крепление непосредственно к бетонной или кирпичной стене является более надежным, чем в дверную коробку.
Выделяют два вида турников в дверном проеме:
Распорный турник
Крепится за счет внутренней распорной пружины. Такие турники обычно делают съемными. Обычно он выдерживает вес взрослого человека, однако из-за неправильного монтажа, раскачки при выполнении упражнений, или чрезмерной нагрузке может оборваться.
Раздвижной турник
Фиксируется посредством выдвижных телескопических труб. Крепится анкерными болтами, поэтому считается более надежным, чем распорный.
Турник в проеме между двумя стенами
Аналог турника в дверном проеме, но турник крепится не в дверную коробку, а непосредственно к стенам.
Далеко не во всех помещениях есть возможность для такой установки, но если такая возможность имеется, то это отличное место для турника.
Потолочный турник
Турники, крепящиеся к потолку во многом похожи на турники с настенным расположением.
Потолочные турники бывают самой различной конструкции, от самых простых, до более сложных, подразумевающих возможность подтягивания разным хватом.

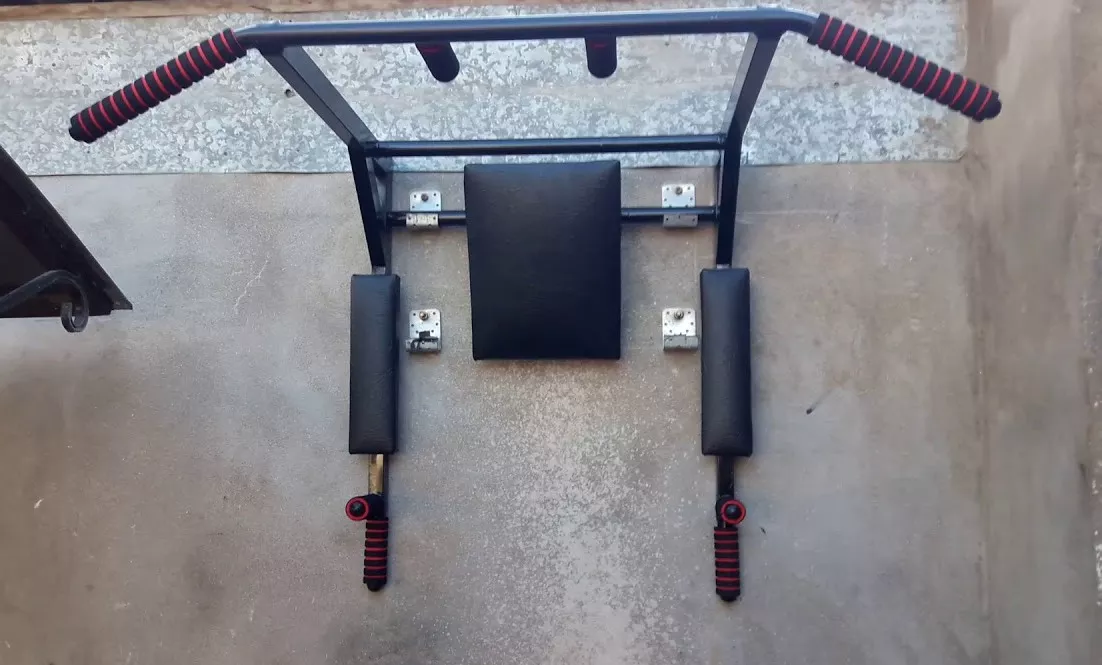

Турник, комбинированный с брусьями
Эффективный комплексный снаряд, позволяющий существенно расширить возможности для тренировок, добавив к подтягиваниям еще и отжимания на брусьях.
Если есть такая возможность постарайтесь сделать для себя именно турник, комбинированный с брусьями, т.к. брусья задействуют дополнительные группы мышц, и в комбинации с турником дадут более существенный результат.
Отзыв: Перекладина для подтягиваний Domyos – Распорный турник для дверного проема из Декатлона
Дочь давно мечтала о турнике. У нас когда-то дома был целый детский спортивный комплекс, но его пришлось демонтировать в силу семейных обстоятельств, но привычка заниматься спортом дома осталась. Летом ещё на спортивных площадках занимались (турники, тренажёры и т. п.), но осенью особо не потренируешься на улице. Поэтому вновь был поднят вопрос о покупке турника.
В типовом панельном доме не так много мест, где можно было бы установить турник без ущерба для дверных косяков и стен. Мы одно такое местечко нашли.
В отзывах мы не нашли одного важного момента – можно ли на эту перекладину повесить качели или гимнастические кольца. Мы хотели младшей дочке купить качели, но выдержит ли трение от шнура антискользящее покрытие? В описании было указано, что перекладина изготовлена из трёх материалов: структура (сама труба) – 100% сталь, пена (покрытие) – 100% нитрил, шапка (уплотнители по краям) – 100% термопластичный полиуретан. Вот такую увесистую “палку” мы получили на пункте выдачи заказов
Сделан турник в Португалии
Вот такую увесистую “палку” мы получили на пункте выдачи заказов. Сделан турник в Португалии.
Надо было видеть, в какую коробку упаковали наш заказ в магазине – коробку размером примерно 50х100 см. Мы искали маленький узенький пакетик, а получили самую большую коробку. Было весело и нам, и сотрудникам магазина.
Первым делом мы “заценили” покрытие.
Мы остались довольны материалом, из которого изготовлено покрытие, – назвав его “пеной” производитель явно имел ввиду что-то другое. Покрытие очень плотное, прорезиненное, прочное.
На покрытии нанесена красная надпись Domyos с логотипом.
Уплотнители тоже красного цвета.
Материал уплотнителей мягкий, но прочный.
Чтобы установить турник, нужно частично раскрутить стальную основу с обеих сторон. С одной стороны она была уже откручена немного и на ней виднеется подсказка, в какую сторону крутить.
А противоположная сторона глубоко сидит в трубе, потребовалось значительное усилие, чтобы открутить внутренний кронштейн. Мы даже подумали, не брак ли у нас. На второй стороне тоже наклеена подсказка. А если раскрутить кронштейны на значительное расстояние, можно увидеть предупреждающую наклейку с надписью STOP – дальше откручивать небезопасно.
Инструкция прилагались, но нам она показалась малосодержательной.
Обьемная она только из-за того, что на разных языках.
В инструкции производителем предлагается два варианта крепления турника – враспор без саморезов и с саморезами.
Как монтировать, показано в простых схемах. Показано, как правильно устанавливать турник, а так неправильно.
Мы выбрали первый вариант монтажа.
Монтаж оказался очень простым. Кронштейны могут свободно как раскручиваться, так и закручиваться
Важно запомнить, в каком направлении закручен турник, чтобы упражнения потом выполнять в направлении закручивания. Производитель об этом предупреждает
Но самое главное при установке перекладины – это правильно выбранное место. Недовольные покупатели сообщали на сайте Декатлона о проломленных стенах, разбитых дверных косяках, сломанном кафеле. Оптимальный вариант – установка между двумя несущими стенами. Никакого гипсокартона, никаких тонких бетонных перегородок. У нас получилось так, что с одной стороны стена несущая, а с другой стороны панель между ванной и туалетом. Если бы мы отступили от этой перегородки хотя бы на сантиметр, то при установке пробили бы стену. Уверены, что и дверной косяк мы бы точно повредили, если бы решили установить там перекладину. Лучше не рисковать, а устанавливать турник между стен.
Вот выглядит уже установленный турник.
Производитель снимает с себя всю ответственность за повреждения стен и травмы, полученные при использовании турника.
В инструкции есть также небольшие рекомендации по занятиям на турнике, а на сайте – видео с демонстрацией упражнений.
Что касается тренировок, то заниматься на этом турнике, – сплошное удовольствие. И руки действительно не скользят – наружное покрытие просто отличное.
Дочка довольна, и все остальные тоже. Турник выдерживает вес 100 кг. без проблем (проверено лично). Прочитали, что при правильной установке он и 130 может выдержать, но проверять не будем.
Смогли мы повесить на турник и детские качели ROMANA, купленные также в Декатлоне.
А как их делать?
Теперь мы знаем достаточно для выбора подходящей конструкции. Чтобы сделать турник дома, осталось разобраться с материалами и технологией. Возможно, указанные ниже требования кому-то в чем-то покажутся избыточными, но учтите: турником может воспользоваться достаточно массивный, энергичный и тренированный человек. Ответственность за все потенциальные нежелательные последствия при этом полностью ляжет на изготовителя, т.к. сертификации самодельных спортивных снарядов законодательством не предусмотрено, хотя изготовление их для собственного употребления и не запрещено.
О нагрузках
Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается. Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200-1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.
Трубы и профили
Для деталей турника под захват используют стальные трубы диаметром 26-40 мм. Чтобы определить его точнее, замерим ширину ладони на уровне оснований пальцев и умножим на 3,3. Трубы толще или уже не обеспечат надежного хвата, и эффективность занятий упадет. С учетом указанной выше минимально необходимой несущей способности толщина стенок трубы из обычной конструкционной стали должна быть от 2 мм для домашнего турника и от 3 мм для уличного, а бесшовной из спецстали – от 1,5 мм. Тоньше нельзя из соображений устойчивости к знакопеременным нагрузкам, даже если материал жестче карбона.
Очень хорошие круглые трубы для спортивных снарядов обнаруживаются иногда в карнизах старых штор и гардин, но не всяких. Изделия эпохи брежневского расцвета застоя бракуются однозначно; их легко распознать по ясно различимому шву и некачественному, вздувшемся пузырями и шелушащемуся, покрытию. Зато среди остатков горбачевско-перестроечной конверсии обнаруживаются такие, что, возможно, ведущие разведки мира до сих пор безуспешно охотятся за секретами их сплавов.
Квадратные стальные трубы для домашних турников применимы от 40х40х2, а для уличных – от 50х50х3 или от 60х60х2. Стойки последних можно делать также из круглой трубы от 80х2. Если же трубы квадратные, то обязательно – с закругленными углами. Трубы с острыми углами рассчитаны на давление изнутри, скажем, в трубопроводах, а под внешней нагрузкой ненадежны и способны внезапно, без появления видимых предупреждающих признаков, сминаться с изломом.
Выбор материалов
Разновидности снарядов
Существует два основных типа снарядов – домашние и уличные турники.Домашние Домашние турники делятся на подвижные (с элементами механизмов и пружин) и неподвижные снаряды. Уличные турники могут быть разнообразных форм и размеров, в зависимости от вашего роста и предпочтений. Во дворе также можно установить брусья для занятий на развитие плеч и спины.
С креплением на стену
Прежде чем установить турник для дома своими руками, вам необходимо убедиться, что вы найдете опорные балки, которые будут поддерживать всю установку. Если у вас нет прочной балки, добавьте её в список покупок, указанный ниже.
Расположите опорную балку или настенные держатели в стене и пометьте центр балки или шпильки карандашом. Если вы устанавливаете турник на стене, измерьте и отметьте правильную высоту, на которой вы будете отжиматься. Проденьте основную трубу в 90-градусные локти. Затем проденьте фланцы в противоположные (открытые) концы труб с плоской стороной от точки подключения. Закрепите планку и используйте трубный ключ, чтобы затянуть все соединения между трубопроводом, локтями и фланцами. Отметьте место, где отверстия во фланцах будут соответствовать 5 x 10 или 5 x 15 сантиметровым доскам. Предварительно просверлите отверстия для винтов.
Поместите трубу в отверстия и выровняйте фланец над просверленными отверстиями. Завинтите винты. При необходимости затяните гаечным ключом. Установите планку к стене вдоль центральной опорной балки или в центре шпильки, используя оставшиеся винты лаг. Затяните с помощью торцевого ключа. Испытайте смонтированную подтягивающую планку, компенсируя вес тела, сидя в кресле, пока вы поднимаетесь на турнике. Спортивный снаряд готов!
Уличные модели
Для установки уличного турника на даче своими руками отметьте на земле точки на расстоянии 1,5 метра друг от друга. На этих местах будут вкопаны основания снаряда. Выкопайте квадратные отверстия 25 см x 25 см, чтобы метки, сделанные вами в земле, были посередине отверстий. Эти отверстия должны быть около 1 метра глубиной. Используйте около 7 сантиметров гравия в отверстиях, чтобы помочь дренажу воды и предотвратить разрушение деревянных опор. Вы должны уравнять гравий, чтобы сделать высоту свай одинаковой. Нарисуйте столбы с помощью мела или палки. Поместите опоры в отверстия и найдите помощников, которые смогут их удержать. Убедитесь, что сваи симметричны друг другу:
- одинаковая высота;
- плоские параллельные края на обоих столбах;
- сваи прямые (используйте уровень).
Затем налейте один мешок сухого цемента в каждое отверстие вокруг столбов и перепроверьте уровнем. Добавьте правильное количество воды в цемент. Высушите смесь стержнем, чтобы смешать воду с порошком. Удостоверьтесь, что вы держите столбы ровно, в то время как смесь сохнет (обычно около 3-5 минут сушки). Смешайте бетон, следуя инструкции на упаковке, заполните отверстие и выровняйте его. Время окончательного затвердевания смеси – 1-2 дня.
Закрепите железную трубу между сваями. Измерьте точное расстояние в миллиметрах между вершинами столбов (где вы хотите установить турник). Измеряйте полученную трубу у местного торговца / продавца / изготовителя. Очистите и нанесите краску оксидом. Удерживайте планку ровно и отметьте отверстия для точек сверления. Снимите планку и просверлите отверстия, равные длине резьбы на болтах. Используйте сверло 9 мм, даже если болт диаметром в 10 мм. Закрутите болты и гайки с помощью ключа для фиксации штанги на месте. Вы закончили установку уличного турника!
Турник 3 в 1
Турник 3 в 1 – наиболее сложный в изготовлении снаряд, однако, его конструкция позволяет совмещать три разнообразных типа упражнений. Установив его, вы можете совместить занятия на брусьях, пресс и обычные подтягивания. Для сборки большого настенного турника необходимо составить предварительный чертёж, который будет соответствовать вашим физиологическим особенностям. Сделайте брусья для подтягиваний, турник и снаряд для пресса, совместив их в одном тренажере!
Схемы и размеры
Разновидности уличных спортивных снарядов
Все турники относятся к типу спортивных снарядов, где нагрузкой является собственный вес занимающегося. Естественно, работать можно и с дополнительным утяжелением, однако основная идея турника – это предельно простая конструкция не имея подвижных деталей.
Условно все модификации можно поделить на несколько групп:
простейшая П-образная конструкция. Она наиболее устойчива, легка в изготовлении и вместе с тем позволяет выполнять большое количество упражнений;
- настенный турник (или потолочный). По сложности мало отличаются от П-образного, в сущности являются современным «осмыслением» самого первого турника – ветки дерева. Крепятся к капитальной стене/потолку или специальной инсталляции;
двойные, тройные модели, рассчитанные на разный рост пользователей. Особенно удобны для семьи с разновозрастными детьми;
комбинированные конструкции, где кроме турника предусмотрена шведская стенка, упор для качания пресса и отжиманий, брусья, кольца, лестница, канат и другие приспособления для развития тела.
Планируя изготовление уличного турника своими руками, нужно выбрать не только модификацию, однако и материал. Чаще всего для создания конструкции применяется дерево или металл.
Деревянные изделия максимально просты в изготовлении, не требуют особых инструментов, достаточно прочны (если соблюдать условие правильного разнообразия сечения пиломатериалов), однако, к сожалению, не слишком долговечны и бывают повреждены при избытке веса пользователя или неправильном приложении нагрузки.
Металлические комплексы прочнее, надежнее и долговечнее, однако для их изготовления необходимы навыки работы с металлом – резки, сварки, окраски.
Оба типа конструкций либо крепятся на существующей балке, либо на максимально прочно прикрепленных в грунте/площадке опорах-стойках.
Турники в дверной проем
Металлический П-образный турник во дворе частного дома своими руками
Для чего нужен турник на даче?
Стандартный турник является спортивным снарядом, который может иметь различное количество перекладин. Он может дополнятся вспомогательными конструкциями, такими как: лестница, брусья и т.п. Конструкция, включающая в себя, несколько перекладин является цельной. Это означает, что все они объединены между собой стойками. Перекладины принято располагать на разных уровнях.
Обратите внимание! При выборе высоты стоек рекомендуется ориентироваться на рост членов семьи. Многоуровневый турник – лучшее решение для семьи, в которой есть дети. В таком случае самая низкая перекладина будет предназначаться для ребенка
В таком случае самая низкая перекладина будет предназначаться для ребенка.
Лестница, являющаяся дополнительным элементом конструкции, может располагаться как в вертикальной, так и в горизонтальной плоскости. При желании можно сделать не только брусья, но и установить другие дополнения для занятий спортом. Например, если в семье есть дети, то тогда турник можно дополнить канатом, баскетбольным кольцом или небольшой боксерской грушей.
Уличный спортивный комплекс
Наличие турника во дворе имеет множество преимуществ. Основным из них является доступность сооружения, которое располагается в непосредственной близости от частного дома или дачи. Наличие турника способствует поддержанию хорошей физической формы. Упражнения на турнике помогают снять усталость и напряжение, улучшить общее физическое состояние и здоровье. Для ребенка наличие этого спортивного снаряда также является плюсом. Занятие на турнике позволяют подкорректировать осанку и укрепить кости позвоночника.
