Что учитывать при покупке?
Недостатка в моделях по автоматическому управлению гаражными воротами различного типа в магазинах нет.
Задача перед покупателем в другом: как среди большого числа выбрать нужный вариант.
Дадим автовладельцам рекомендации по выбору автоматики для ворот в гараже:
Если у покупателя ещё нет ни гаража, ни ворот, он должен определиться с выбором типа их конструкции: возможно, что это будут распашные ворота, откатные или секционные
Только после этого следует выбирать модель автоматического привода.
При наличии распашных ворот, важно определить, в какую сторону: наружу или внутрь гаража они будут открываться. Нужно помнить, что конструкция такого типа требует свободного пространства перед входом
Также нужно просчитать требуемый для условий эксплуатации угол открытия.
Владелец гаража должен примерно иметь в виду, как часто он будет использовать автоматическую систему по открытию/закрытию ворот. Продаются модели, в которых компоненты устройства рассчитаны на большое число рабочих циклов. Есть более простые варианты с меньшим подобным значением.
Нужно знать о наличии проблем с электричеством в доме, на приусадебном участке, где стоит гараж. Если они есть, следует покупать автоматику, имеющую в комплекте резервный аккумулятор.
Необходимо обдумать перед покупкой, какими дополнительными мерами безопасности должна быть укомплектована автоматическая система открытия ворот. Это может быть: фотодатчики на закрытие, защита от непроизвольного падения воротного полотна, сигнальные лампы, подсветка и т. д.
Одним из основных факторов при выборе модели должен стать выбор компании производителя. От качества товара зависит его рабочий ресурс, надёжность защиты от злоумышленников.
Предлагаем потенциальным покупателям автоматических систем по открытию ворот гаража список фирм, чья продукция хорошо зарекомендовала себя на рынке.
Ведущие производители автоматики для ворот
Nice (Италия)
Козырными фишками продукции итальянской фирмы являются:
- Надёжность автоматического устройства.
- Короткое время открытия или закрытия.
- Несложная эксплуатация.
Came (Италия)
Продукция этой компании привлекает разнообразием моделей, надёжной работой, богатой дополнительной комплектацией.
Doorhan (Россия)
Одним из плюсов автоматики отечественной компании считается адаптация оборудования к работе в сложных климатических условиях нашей страны.
BFT (Италия)
Оптимальное сочетание цены и качества – так характеризуют в своих отзывах автоматические устройства этой компании владельцы гаражей.
Faac (Италия)
Большой опыт производства автоматических систем для ворот, шлагбаумов и т. д. позволяет компании (основана в 1965 г.) выпускать товар высокого качества.
An Motors (КНР)
Китайские производители, в том числе и эта фирма, всё чаще удивляют потребителей качеством своего товара.
Доступная цена на модели делают покупку не только полезной, но и выгодной.
Comunello (Италия)
Эта компания – относительно недавно появилась на рынке, но уже успела хорошо зарекомендовать себя у потребителей.
Многофункциональность автоматических систем, высокое качество товара, стильное оформление – вот достоинства, которыми итальянские производители привлекают к себе покупателей.
Разводка электрических проводов и кабелей
Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.
Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.
Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.
Автоматические шлагбаумы CAME и аксессуары к ним:
GARD 2500 (ZG2-ZC2) GARD 4000 GARD 6000 GARD 4 (G 4040Z – G 4040IZ) GARD 8 (G 2080Z – G2080IZ) G 0460 Лампы на прямоугольную стрелу G 0462 Фиксированная опора G 0463 Шарнирная опора G 0465 Шторка на стрелу G 0467 Шарнир для прямоугольной стрелы Правый – Левый (переделка) G 028011 Защита стрелы от удара GARD 12000 G 02803 – G 02804 Дюралайт (старый) Совместимость дюралайта и кабеля GARD 3750 GARD 2500 (ZC5) GARD 3000 G 02801 Купольная лампа G 02802 Кронштейн для DIR G 028401 – G 028402 Дюралайт (новый) G 02805 Кронштейн для аккумулятора G 02807 Фиксированная опора G 02808 Подвижная опора G 03003 – G 04001 Защита стрелы от удара G 03003 Крепление полуовальной стрелы G 03004 Крепление круглой стрелы G 03755 Шарнир для полуовальной стрелы G 06802 Дополнительная вставка для стрелы G 06803 Соединитель и вставка для стрелы GARD 6500
Брелки BFT — особенности изделий
ВFT Mitto 2-12, ВFT Mitto 4-12 — соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:
- Нажать кнопку «Ок», после чего появиться приветствие.
- Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
- Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
- Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».
Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:
- Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
- Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
- Должна появиться сначала надпись «relise», а затем «desired button».
- Нажать одну клавишу.
- Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
- Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
- Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.
Проем имеет значение
Первым этапом при заказе секционных ворот станет подготовка проема для них, только зная точные мерки, можно быть уверенным, что ворота подойдут лучшим образом и установятся без проблем. Если же будут допущены какие-то ошибки или неточности, то ворота не будут функционировать должным образом, и могут выйти из строя гораздо быстрее заявленного срока.
Размеры проема под секционные ворота включают такие замеры:
- Высота проема;
- Высота притолоки (перемычка над проемом);
- Ширина проема;
- Ширина левого и правого бокового пространства.
При подготовке проема для секционных ворот важно учитывать все типы замеров
Важно, чтобы высота перемычки составляла минимум 21-25 см – это значение, на которое рассчитан стандартный тип установки. Больше можно, а вот если меньше, то придется использовать низкую установку. Специально под малую высоту перемычки производятся секционные ворота, собранные на пружинах растяжения
Они предусматривают установку при минимальной высоте в 10 сантиметров. Стоимость изготовления ворот с нестандартной высотой установки всегда дороже
Специально под малую высоту перемычки производятся секционные ворота, собранные на пружинах растяжения. Они предусматривают установку при минимальной высоте в 10 сантиметров. Стоимость изготовления ворот с нестандартной высотой установки всегда дороже.
Требования к ширине бокового пространства немного проще – не менее 12 см, а лучше – 15. Выполнив измерения стены, в которую будет выполняться установка, и убедившись, что они соответствуют требованиям, можно приступать к подготовке проема для секционных ворот.
Для установки дополнительного оборудования: цепных редукторов или осевых приводов, потребуется боковое расстояние от 24 см.
Общие требования к помещению
Хорошо, если стены кирпичные, из бетонных панелей или массива дерева – они ровные и лежат в одной плоскости, а это обязательное требование к проему под секционные ворота. Крепления в такой стене будет держаться очень надежно. Для остальных материалов потребуется укрепление металлическими уголками.
Случается, что ремонт в помещении еще не закончен, а ворота уже заказаны. Если полы еще не залиты, то лучше не спешить. Их точная высота поможет заказать ворота максимально точного размера, в противном случае возникнут проблемы с монтажом направляющих. Как вариант – можно добавить страховочную погрешность около 1 см.
Несущую функцию выполняет потолок и поперечная перемычка над проемом, поэтому легкая конструкция потолка не подойдет для секционных ворот. Его глубина должна быть больше высоты ворот:
- 0.5 м для механических ворот;
- 1 м для ворот с электроприводом.
Для секционных ворот с электроприводами обязательно предусматривается розетка для подключения к сети питания. Кабель должен отвечать требованиям производителя ворот, а разводку нужно доверять только специалисту.
Потолки из литых бетонных плит могут иметь неровности. В таком случае, высотой помещения считается минимальное значение расстояния от потолка до пола. По такому же принципу рассчитывают размеры проема под секционные ворота, если на потолке есть коммуникации, которые невозможно перенести, балки перекрытия или скосы.
Если притолока подходит под установку секционных ворот, но неравномерна по высоте, то ее выравнивают доступным способом: срезка болгаркой, закладка брусом, штукатурка.
Обобщив требования, можно вывести составляющие подготовки, чтобы установка была быстрой и качественной:
- Соблюдение требований по высоте и ширине;
- Прочные и ровные стены из кирпича или бетона;
- Предварительная корректировка размеров проема с отделочными работами;
- Заказ с учетом точной высоты пола.

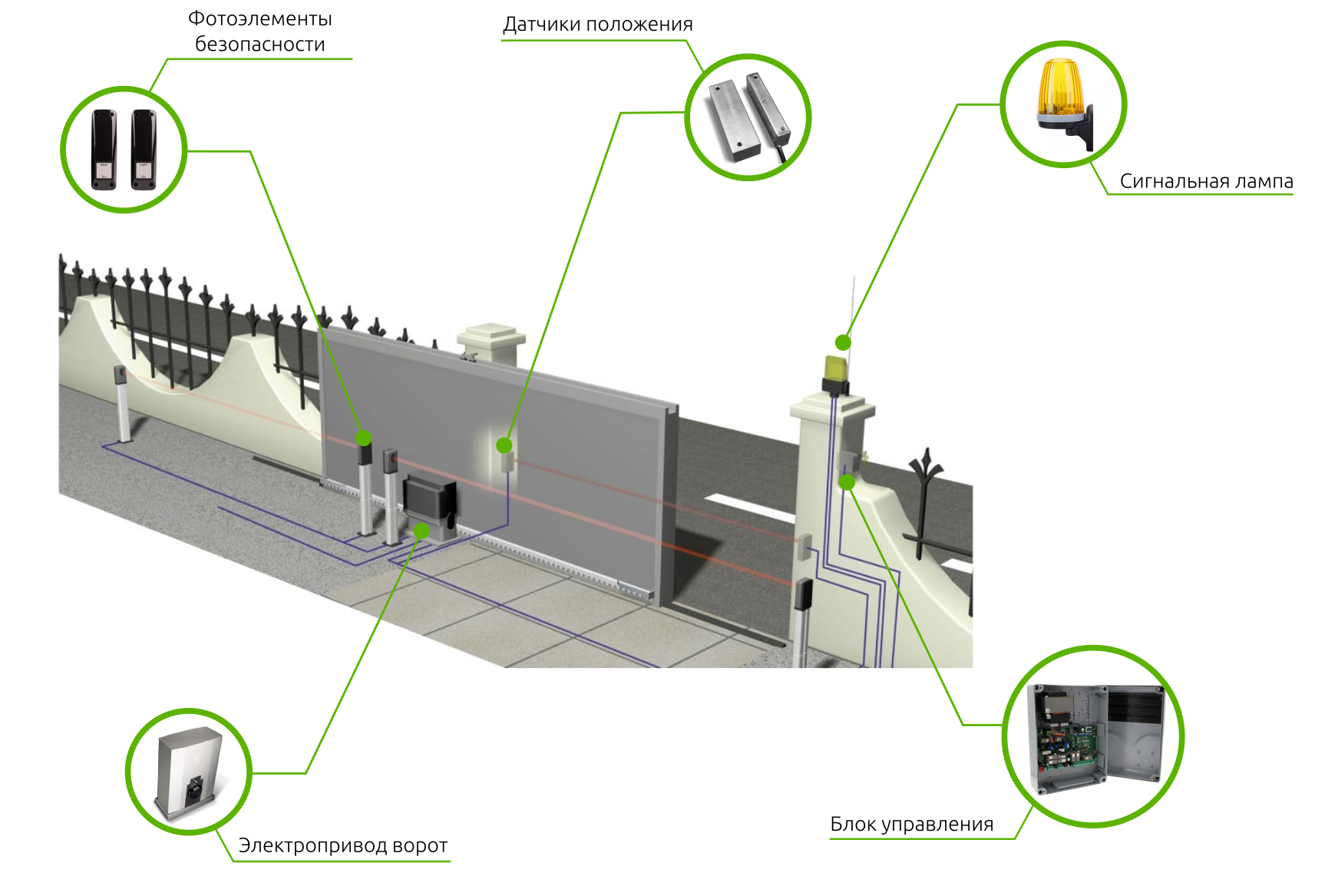

Устройство автоматических ворот
Ворота любого типа можно оборудовать электроприводом и системой автоматики. Для каждого типа ворот применяется свой тип электропривода.
Как правило, производители автоматики для ворот предлагают свои изделия в виде готовых комплектов, в которые входит сам привод, блок управления, пульт управления и все необходимые датчики.
Датчики положения. Используются для контроля конечных положений ворот (открыто или закрыто). Достаточно использовать два таких датчика: один – на открытие, другой – на закрытие. Датчики положение могут быть двух типов:
- Механические концевые выключатели. Срабатывают при механическом воздействии на рычаг датчика.
- Магнитные датчики. Состоят из двух элементов: самого датчика и магнита. Датчик срабатывает, когда магнит приближается к нему на расстояние в несколько сантиметров.
Фотоэлементы — ИК-датчики для реализации функций безопасности. Представляют собой ИК-излучатель и ИК-приемник. Если в момент закрывания ворот на пути ИК-луча оказывается человек или животное, луч прерывается и движение ворот прекращается. Не позволяет воротам закрыться если в их створе что-то находится (автомобиль).
Блок управления — специальный модуль, предназначенный для управления приводами ворот. Считывает сигналы с датчиков и устройств управления. Может быть оборудован GSM-модулем для управления с телефона или радиомодулем для управления с брелока.
Плата аварийного питания. Обычно поставляется опционально и предназначена для аварийного запуска привода ворот от аккумулятора в случае пропадания питания от основного источника.
Сигнальная лампа. Включается во время движения ворот. Предупреждает находящихся поблизости людей об опасности.
Способы управления воротами
Управление воротами с помощью приложения умного дома — самый эффективный и удобный способ. Подключив автоматику ворот к системе умного дома, вы сможете в любой момент контролировать состояние ворот и отправлять команды управления из любого места.
Принцип управления
С точки зрения электротехники привод ворот представляет собой электродвигатель, на который подается напряжение для приведения его в действие. Поэтому логика управления автоматическими воротами сводится к простым действиям: при поступлении команды на открытие блок управления замыкает реле на запуск привода, и ворота открываются. Когда ворота доходят до датчика открытия, на блок управления приходит сигнал с датчика и контактор размыкается, ворота останавливаются.
Особенности подъемно-поворотного механизма
Такой тип створок представляет собой сплошное полотно. При открытии дверей полотно перемещается в потолочную сторону, меняя вертикальное направление на горизонтальное. Изделие экономично и не занимает много места. Но рядом со створкой на расстоянии 1/3 часть от высоты пройма не должны находиться посторонние предметы. Иначе открыться дверь не сможет.
Подъемно-поворотный тип – идеальное решение для помещений с низким потолком. Если потолок высокий, отдайте предпочтение гильотинным дверям с подъемником.
Чем отличаются откатные ворота консольной модификации
Откатные заборы и ограждения снабжены рельсами, благодаря которым створки перемещаются. Но консольная разновидность сделана так, что рельса передвигается согласно роликовому механизму. Крепление дверей осуществляется в нижнем и верхнем улавливателях.
Максимально допустимая ширина таких створок в промышленных объектах достигает 24 м. Традиционные параметры составляют 12 м. Их реально увеличить путем приобретения дополнительных ворот, которые могут открываться в другую сторону. Это поможет обустроить красивый ландшафтный дизайн и высадить разные растения.
Чтобы привести конструкцию в рабочее состояние, нужно монтировать привод. Если электричества нет, калитка открывается своими руками.
Достоинства
Изделия имеют ряд преимуществ:
– экономия пространства возле дверного проема гаражного помещения;
– имеется большая палитра цветов и возможность нанесения рисунка;
– монтаж секционных ворот производится оперативно, но требует особых навыков;
– защита от несанкционированного проникновения;
– поддержание комфортного температурного режима;
– удобное управление: открыть или закрыть ворота можно одним нажатием кнопки на дистанционном пульте управления, не покидая при этом автомобиль.
– запорное устройство, которое блокирует движущиеся элементы конструкции во избежание травматизма и защемления посторонних предметов;
– огнестойкость и надежность.
По перечисленным преимуществам, становится понятно, что автоматические секционные ворота намного лучше, практичней и надежней, чем обыкновенные металлические. Современные технологии предоставляют возможность управлять автоматическими гаражными воротами более комфортно и безопасно. Мы осуществляем продажу, доставку и установку автоматических гаражных ворот в Москве и Московкой области.
Основные типы автоматических ворот
Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот
Распашные створки
Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.
Монтажная схема выглядит следующим образом:
С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.
Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.
Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.
Откатные системы
Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.
Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.
На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.
Подъемные механизмы секционного типа
Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.
Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.
Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция
Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.
Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.
Нюансы выбора автоматических ворот
Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.
Выделим основные ошибки заказчика:
- заключение договора с не проверенными фирмами;
- покупка оборудования без установки;
- отсутствие в договоре пунктов про гарантию и обслуживание;
- заказ установки автоматики отдельно от монтажа ворот.
Интернет пестрит объявлениями о поставке оборудования для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.
Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники
Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.
Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.
Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.
Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.
Этапы настройки
В этапы настройки входят следующие действия:
- регулировка подъемных секционных ворот;
- налаживание привода;
- регулировка пружины.
Каждый этап имеет важное значение для обеспечения плавного и безопасного процесса открытия/закрытия секций
Регулировка подъемных секционных ворот
Для самостоятельной регулировки потребуется выполнение таких действий, как:
- Полотно ворот Дорхан фиксируется в нижнем положении.
- Нижние кронштейны надежно крепятся к стене. Делайте это аккуратно и наверняка, так как кронштейны удерживают большой вес, и халатное отношение приведет к печальному результату.
- Фиксируется шпонка.
- Барабан закрепляется в одном положении с максимальной надежностью. Для этого затяните установочный винт как можно туже.
- Проворачиваем вал до тех пор, пока не пропадет провисание.
Обратите внимание! Поворачивайте вал не спеша, излишнее натяжение нам ни к чему
- Как только нужное натяжение достигнуто, затягиваем болты основательно, до конца.
Правильное выполнение этих действий позволит отрегулировать конструкцию надежно и основательно.
Налаживание привода
Конструкции с электроприводом порой начинают барахлить, и нуждаются в дополнительной настройке. Основной причиной возникновения проблемы служит неправильная настройка границ верхнего и нижнего предела движения ворот. Настраиваем привод:
- Берем пульт управления и нажимаем клавишу «Р». Это позволит выбрать канал привода.
- Дожидаемся появления на дисплее цифры 1, после чего отпускаем кнопку.
- Нажимаем «Р» повторно, не отпуская до тех пор, пока единица не начнет моргать.
- Далее, при помощи клавиши «+», определяем правильные верхние границы полотна, после чего сохраняем настройку нажатием клавиши «Р».
- Схожим образом настраиваем нижнюю границу, но теперь вместо единицы выбираем цифру два.
Закончив регулировку, проверьте работоспособность системы, убедившись, что элементы конструкции работают исправно, и нигде не требуется дополнительная корректировка.
Регулировка пружины
Алгоритм действий:
- ослабляем фиксирующие элементы;
- прокручиваем пружину на несколько оборотов, для достижения требуемого результата;
- затягиваем фиксирующие элементы пружины обратно.
Важно! Несмотря на простоту сборки и регулировки продукции Дорхан, уделяйте повышенное внимание технике безопасности. Ворота весят немало, и в случае форс-мажорной ситуации нанесут серьезный вред. Помните об этом!
Помните об этом!
Помните об этом!
