Монтируем откатные ворота своими руками

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

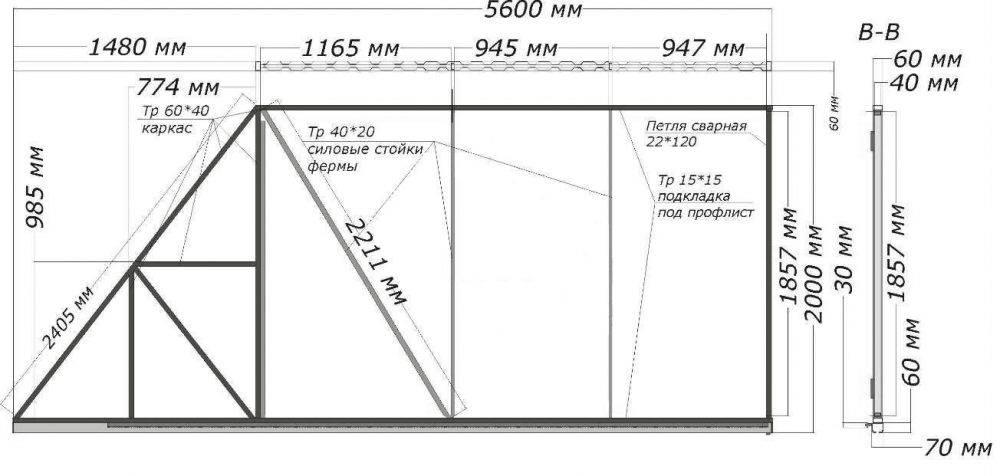

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется короной или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы

Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.

Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.

Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.

Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.

Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.

Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.

Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.

Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить

После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.

Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.

Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.

Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.

После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.

Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.

На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.

Акция!

При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

• верхние ролики;
• роликовые опоры;
• заглушки;
• концевой ролик;
• рельс;
• улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Проектирование чертежей и схем

Весь технологический процесс установки делится на несколько этапов. Произвести точные расчеты, создать чертежи и схемы – первое, что нужно сделать. Игнорировать этот этап не стоит, поскольку именно от точности расчетов зависит будущее успешное функционирование системы. В проектирование входит проведение следующих действий:

1. Замеры высоты и ширины проема для определения оптимального варианта конструкции.
2. Расчет противовеса нужен, чтобы уравновесить створки ворот. Правильный расчет способствует правильному распределению веса конструкции по кареткам.
3. Оценка веса полотна для определения подходящей несущей опоры.
4. Изготовление чертежей и схем.

В зависимости от веса будущей откатной системы, подбирается фурнитура. Планируя установку откатных ворот в регионе с неблагоприятными климатическими условиями, следует учитывать нагрузку от порывов ветра.

Выбираем тип

Фундамент для откатных ворот – это два типа используемых конструкций: ленточный или столбчатый с ростверком. В качестве ростверка используется лента мелкозаглубленного вида. Оба варианта – это монолитные конструкции, которые заливаются бетоном. Иногда вместо монолитных столбов устанавливаются винтовые сваи, изготовленные из стальной трубы, к концу которой приварен винтовой конус.

Правильно сделать выбор в пользу того или иного сооружения – это значит, определиться с типов грунта на строительном участке

В принципе, выбор будет очевиден, если принять во внимание, какой фундамент был заложен под основной дом. То есть, в основу выбора закладывается прочность основания грунта

Но тут может вмешаться экономия денежных средств, потому что свайно — монолитный фундамент дешевле ленточного. К тому же по трудоемкости проводимых строительных операций свайный легче.

Самая простая схема у ленточной конструкции. По сути, это траншея с шириною 50 — 60 см, глубиною ниже уровня промерзания грунта на 20 — 30 см. Ее придется выкопать своими руками с помощью лопат, выровняв дно и стенки.

Со свайным фундаментом немного сложнее. Здесь придется точно рассчитать количество столбов и расстояние между ними. Хотя чисто схематично они будут располагаться на одной линии. То есть, получается в обоих случаях, что схема фундаментов под откатные ворота – это прямолинейный отрезок длиною, равный ширине проема.

При этом надо четко понимать, что элементы и сама конструкция ворот – это несколько вариантов, от которых зависит длина фундамента. Выше уже упоминалось о роликах, которые будут двигаться по плоскости стального профиля. Так вот эта конструкция называется рельсовой, в которой ролики являются частью ворот. Для нее фундамент заливается длиною, равной длине ворот или ширине проема.

Если используется конструкция с консолью, то ролики являются частью двигательной системы (электродвигатель и редуктор). Под такие ворота заливается фундамент длиною в половину ширины проема. Но в том и другом случае к устройству фундамента для откатных ворот надо подходить с одинаковой позиции.

Монтаж верхнего ограничителя и концевого ролика

В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.

По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.

Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.

Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.

Монтаж верхнего и нижнего уловителя своими руками

В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.

Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.

Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.

Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.

Почему проще купить заводской комплект фурнитуры, чем изготовить детали самостоятельно

Несколько лет назад заводская фурнитура для откатных ворот была менее доступной, так как ее стоимость достигала 350-400 долларов, и не каждый хозяин готов был потратить такую сумму. Многие пользовались услугами монтажников, которые сами изготавливали комплектующие.

Чтобы сделать ролики опор, нужно было обратиться к токарю, чтобы он обточил подшипники.

В качестве направляющего рельса использовалась квадратная металлическая труба сечением 60х60, 80х80 или 100х100 мм. В одной из ее стенок болгаркой делался прорез по всей длине, чтобы она вместе со створкой могла двигаться по роликовым опорам.

Стоимость самодельного изготовления составляла 150-200 долларов, но на сегодняшний день изготавливать такую фурнитуру не выгодно, хотя бы потому, что за эти же деньги можно купить заводской комплект. Стоимость примерно такая же.

Эксплуатировать ворота с комплектующими заводского изготовления проще и комфортнее, притом они намного дольше будут служить. Створка легко перемещается и не создает грохота.

Как показывает практика, собственными силами сделать роликовые опоры нормального качества мало кому удалось, поломки случались часто.

Преимущества заводской фурнитуры:

Геометрия всех изделий имеет высокую точность в отличие от самодельной.
Все элементы оцинкованы. Для самодельных изделий сложно выполнить такую защиту, потому риск того, что они в скором времени начнут ржаветь, очень высок.
Направляющий профиль при правильной установке не деформируется, как это случается с квадратной трубой, которая теряет геометрию сразу после того, как в одной из ее стенок делается прорез для перемещения по роликовым опорам.
Роликовые поры значительно проще установить в правильное положение, особенно если использовать регулировочные пластины.
Ролики опор имеют минимальный износ за счет подвижной верхней их части.
Верхнюю пластину с роликами можно подогнать точно под толщину створки, потому ее верхняя грань не будет люфтить при перемещении.
С комплектом заводской фурнитуры надлежащего качества створка будет двигаться легко

Это очень важно если ворота автоматические, так как нужно, чтобы привод работал без перегрузок.

Особенности расчета ворот

Особенности самостоятельного расчета Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

• размеры автотранспорта, который будет въезжать на участок;
• угол въезда автомобилей;
• свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Схема откатных ворот

При составлении чертежа конструкции следует правильно рассчитать высоту и длину ворот, а также размеры противовеса (хвостовая часть, находящаяся за пределами проема). Высота должна соответствовать забору, длина – ширине проема, хвостовик делают примерно вполовину короче полотна ворот.

Рекомендуемые параметры откатных ворот с проемом 4 м

На этом же этапе определяются с типом каркаса. Он может состоять из рамы и 2-3 закрепленных под наклоном отрезков прямоугольных труб либо частой обрешетки из горизонтальных и вертикальных направляющих. При желании, в таких воротах можно предусмотреть встроенную калитку, но это требует закупки дополнительных материалов – профиля для рамы, подвесов и прочей фурнитуры. Кроме того, порог такой калитки получится высоким, а это создаст неудобства для детей и пожилых людей.

Первый этап возведения конструкции

Решив сделать откатные ворота, необходимо подобрать чертежи, схемы, эскизы и решить какая их конструкция вам лучше всего подойдёт. Обычно выбирают ворота, изготовленные из металлопрофиля, реже всего применяются конструкции из поликарбоната ввиду их ненадёжности.

Этапами создания откатных ворот считаются следующие операции:

• создание опорных столбов;
• подготовка фундамента под откатные ворота;
• монтаж электропроводки для подключения автоматики;
• изготовление и монтаж ворот на место.

Если вы стремитесь провести все работы с наилучшим качеством, постарайтесь найти самые актуальные схемы и чертежи откатных ворот для их возведения своими руками. При этом не спешите и вначале полностью отработайте один этап, прежде чем перейти ко второму или третьему.

Опорные столбы можно возвести из самых разных материалов, таких как кирпич, бетон или дубовый брус. Изготовляя откатные ворота своими руками, схемы проведения работ стоит подбирать такие, которые гарантируют в будущем надёжность и устойчивость всей конструкции. Так, например, согласно им столб для будущих ворот стоит бетонировать на глубину не менее одного метра.

В том же случае, когда вы решите изготовить такой столб из бетона или кирпича, вам нужно будет предусмотреть них не менее трёх металлических закладок. Все залитые бетоном элементы при этом должны отстояться для затвердевания не менее чем неделю. Ускорять этот процесс не рекомендуется, так как только естественное отвердевание придаст раствору наибольшую прочность.

Выводы

Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.
