Разновидности запорной фурнитуры
При подборе определенной модели уделяется внимание ее типу. Данная характеристика – одна из самых важных, зависит она от материала, устройства других качеств
По типу запорной фурнитуры изделия бывают такими:
- Накладные – включают скобу, колбочку, дополнены несколькими отверстиями у основания для закрепления. На калитку, сделанную из профнастила, лучше брать дверные ручки формы С или Г, на которых нет отверстий, а крепить понадобится сваркой. Мастера подтверждают тот факт, что приваренные детали служат лучше и дольше.
- Сквозные – в продаже есть данная разновидность разных форм. Для закрепления в дверце просверливаются отверстия, туда продевается штырь с резьбой, влитый в ручку. С оборотной стороны закрепляется вторая ручка. В итоге – с двух сторон располагаются одинаковые.
Сквозная модель
- Поворотные, нажимные – рекомендуется использовать при установке общей конструкции ручка-замок. Данные типы реализуют сразу 2 задачи – надежный захват при открывании, фиксация благодаря запорному механизму.
- Кованые – самые востребованные из всех благодаря надежности и большому выбору моделей. Изделия часто монтируются на калитках, даже гаражных воротах. Выглядят они максимально эстетично, гармонично сочетаются с имеющимся стилем, добавляя богатства. Кованые изделия становятся настоящим украшением.
Виды запоров и классификация
Классификацию запорных устройств и требования к ним определяет ГОСТ 5089-2011 “Замки, защёлки, механизмы цилиндровые. Технические условия”.
Документ выделяет три типа устройств:
- Замки — изделия, предназначенные для запирания защитных конструкций, обладающее охранными свойствами.
- Защёлки для фиксации полотна двери в закрытом положении.
- Защёлки с механизмом запирания: изделия, служащее для фиксирования двери в закрытом положении, оснащённые механизмом блокирования.
Защёлки, в свою очередь, классифицируются по следующим признакам:
- способу установки: врезные или накладные;
- правые, левые, универсальные;
- одно- и двухсторонние в зависимости от возможности открывания;
- принципам работы — механические, электромеханические, электронные, магнитные;
- исполнению засова — прямоугольные, с несколькими прутками прямоугольного или круглого сечения и со скошенным торцом (засов-защёлка).
Монтаж защелки: выбор из модельного ряда
Еще один вид запора – защелка на калитку своими руками. Используется небольшая, но довольно таки тяжелая готовая щеколда. Как вариант, ее можно изготовить из имеющегося дома расходного материала. Особенность защелки в том, что фиксирующие приспособления должны находиться только по одну строну плоскости.
Укрепляться может прямо у калитки, а может к ограждению: все зависит от стороны открывания/закрывания дверки. При этом фиксаторы ориентированы по направлению вниз и с уклоном порядка 40°.
- Приложив защелку к калитке, одновременно производится ее постепенный наклон до той точки, в которой стержень без принудительной силы, а исключительно под своим весом сам начнет опадать вниз. В этом положении и фиксируется наклон защелки.
- Привязанная к ручке бечевка пропускается через направляющие проушины. Конец ее протягивается и закрепляется в удобном для «дистанционного управления» месте.
- В случае открывания калитки бечевку нужно потянуть на себя.
- На закрытие защелка работает в автоматическом режиме, опускаясь под тяжестью собственного веса.
Рассматривая варианты, как сделать запор на калитку своими руками, обратите внимание на электромеханическую модель защелки. Она считается надежным запором и может работать в комплекте с замком, домофонами с аудиосигналом
При этом легко устанавливается на калитке своими силами и выполняет команды дистанционно.
Какой замок выбрать

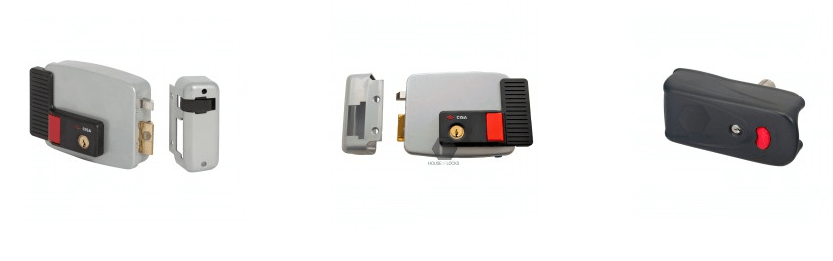

Выбор ЭМЗ обусловлен особенностями и условиями эксплуатации. Для калиток обычно выбирают только накладные замки, поскольку сама конструкция не допускает штатной установки врезных моделей. Как правило, выбор производят исходя из наличия домофона, СКУД или других дистанционных систем. Кроме того, учитывают сложность конструкции замка — это самый важный момент. Условия его работы будут самыми сложными, и чем проще будет конструкция, тем надежнее окажется замок.
Кроме этого, важным фактором выбора является цена замка. В продаже имеются разные модели, стоимость которых заметно отличается. Можно выбрать вариант подешевле или остановиться на более дорогом варианте. Есть модели, оснащенные кодовой или вызывной панелью, а также другими дополнительными опциями.
На заметку! Если опыта использования подобных замков нет, рекомендуется не выбирать сразу дорогие изделия — лучше ограничиться изделием средней ценовой категории. Общий функционал у всех замков одинаков, поэтому сразу бросаться к витринам с самыми дорогими моделями нецелесообразно.
KRF Fass steel
Дори-4
Atis lock SS CK
Atis Lock B
FZB AX071
VIRO V09 BS50мм
Разновидности
Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.
Тип конструкции
По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.
Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.
Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.
Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.
Легкость в монтаже
Особенности установки
Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.
Расположение
Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.
Покупной вариант
Виды моделей
- Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
- Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
- Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
- Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
- Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
- Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
- Сейфовое устройство. Блокировка происходит в верхней и нижней частях.
Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.
Вертушка
Направление запирания
Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.
Защелка на складе
Вертикальные защелки
Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.
Вертикальный запор для калитки и ворот
Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.
Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.
Схема изготовления запора для калитки
Горизонтальные накладные задвижки
Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).
На фото изображена створка на даче.
Вариант установки
Щеколда на калитку своими руками
Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.
Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.
Схема шпингалета
По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте. Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант.
На видео ниже представлен подробный процесс установки своими руками.
Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.
На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.
Чертеж задвижки
Разновидности замков по способу управления (запирания)
Для улицы предпочтительнее замки, не восприимчивые к атмосферным воздействиям. Они должны легко открываться, быть долговечными, не поддаваться взлому. Работа с ними должна быть легкой, управление простым.
Механика
Врезные, амбарные и накладные устройства с дисковым, цилиндровым или сувальдным механизмом. Они просты в эксплуатации, надежны, если выбраны правильно. Работа не зависит от электропитания. Управляются при помощи ключей, дужек, механических защелок.
Кодовые
Их устанавливали на подъездах, пока не появились электромагнитные вместе. Удобны тем, что не нужен ключ. Открываются путем ввода цифровой комбинации. Но перебирать кнопки, чтобы войти на территорию своего участка, – то еще удовольствие, особенно, в темноте. Да и надежность не «зашкаливает». Комбинацию подберут даже дети.
Электромагнитные
Принцип действия – магнитное поле, создаваемое электричеством. Система состоит из корпуса и ответной планки с высокой магнитной проницаемостью. Часто работают в паре с домофонами.
Плюсы – простота, отсутствие передвижных частей. Минус: при аварийном отключении электропитания дверь откроется.
Дистанционные (радиоуправляемые)
Предназначены скорее для ворот, чем для калиток. Чтобы дверь открылась, нужно нажать кнопку на специальном брелке, как для автомобиля. Корпус полностью защищен от влаги и пыли, не реагирует на температурные колебания.
Обзор производителей
Сегодня электронные замки изготавливает множество производителей. Среди этого большого количества можно выделить несколько проверенных заводов-изготовителей, которые отличаются высоким качеством своей продукции.
Самым популярным изготовителем различных конструкций замков для калитки с электроприводом считается компания CISA. Запорные устройства этой фирмы не нуждаются в постоянном электропитании. Им требуется лишь импульс, чтобы открыть или закрыть калитку.
Вариант для калитки на даче
Комплектация для любой модели стандартная. Электрическую систему необходимо покупать отдельно. Электрозамок CISA можно приобрести на сайте «Авито».
Выбор изделий довольно большой, причем стоят устройства не очень дорого (к примеру, накладная модель 1A731.00.0 стоит от 7200 руб.). Особенностью является то, что во время отсутствия электроэнергии все устройства можно открыть механическим способом.
Mingyang
Завод-производитель сделал упор на повышенную работоспособность и комфорт во время эксплуатации своей продукции. Чаще всего изделия представлены электрозамками с пультами д/у, а также стационарными домофонами.
Falcon Eye
Любой вид электрозамков этого производителя совместим с разными домофонными системами, видеокамерами и сигнализациями. Сила на прочность: от 500 кг. Температурный режим: от −40 до +50 градусов.
Niedzwiedz lock
Блокиратор JoyLock используется для автомобилей с электронной коробкой передач. Он представляет собой электрозамок с джойстиком. Сделан замок из стали толщиной 4 мм.
Уникальность состоит в том, что не требуется профессиональный монтаж. Всю конструкцию замка можно устанавливать своими руками.
Защелка на калитке
«Шериф»
Эти замки используются в качестве безопасности в сейфах и терминалах самообслуживания. Очень надежные, имеют самую совершенную систему от взлома.
Блок памяти работает от пульта дистанционного управления. Если отсутствует электроэнергия, устройство работает от аккумуляторной батареи. Сила удержания – более 300 кг.
На фото ниже изображен электронный замок.
Электромагнитный вид запорного устройства

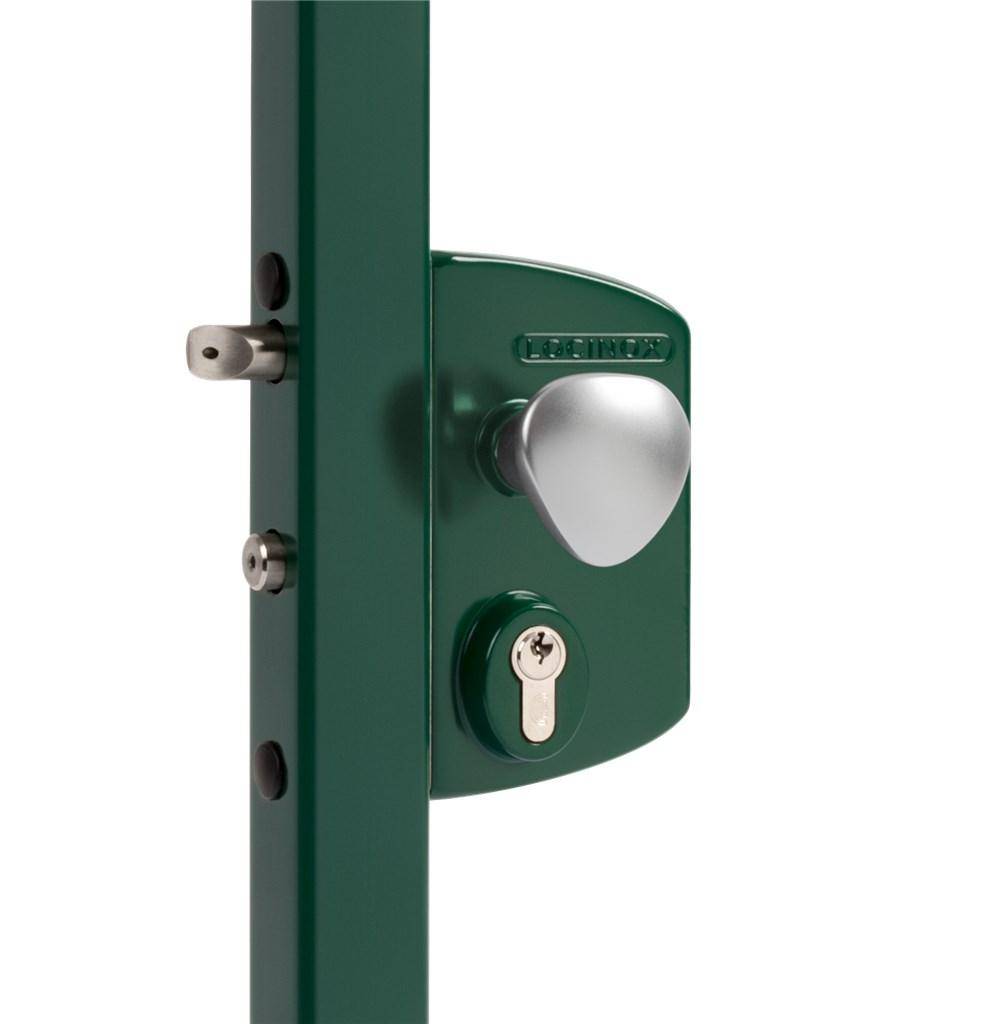

Виды замков для калитки из профлиста
Для предотвращения попадания незваных гостей на приусадебный участок необходимо сделать правильный выбор модели запирающего механизма. Также необходимо понимать, как выполняется установка замка на калитку из профнастила. Большое разнообразие вариантов заставляет владельцев частных домов изучать особенности каждого представителя этой группы.
Разновидности запирающих устройств
С этим поможет разобраться классификация запирающих устройств, которая разделяет такие изделия по типам монтажа и запорного механизма.
Тип размещения
Каждый из представителей имеет свои сильные и слабые стороны. По способу фиксации замки на калитку подразделяются на следующие виды:
- накладной;
- врезной;
- навесной.
Вариант установки накладного механизма
Накладные модели выигрывают по скорости монтажа. Фиксация запорного изделия осуществляется при помощи винтов с гайками. Полотно профнастила при установке таких замков практически не подвергается повреждениям. Это сводит риск появления коррозии к минимуму.
Врезное запирающее устройство
Устанавливая врезные механизмы, следует знать, что их фиксация осуществляется путем врезки в само полотно. Такие модели выбираются чаще всего для пустотелых типов заборов. Фиксация замка с торцевой части калитки делает защитное устройство более надежным.
Навесные модели, несмотря на свою громоздкость, довольно часто монтируются на калитки. Большинство таких механизмов выполняется из антикоррозийных материалов. Эта особенность снимает с хозяина задачу по обработке поверхностей защитными составами.
Размещение навесного механизма
В зависимости от конструктивных особенностей такие изделия классифицируются следующим образом:
- классические – в их основе лежит механический секрет: процедуры открывания и закрывания осуществляются посредством ключа;
- кодовые – для открытия калитки требуется ввести заранее установленную комбинацию чисел (код).
Для обеспечения защиты от пагубного воздействия влаги вне зависимости от модели нелишним будет возвести над устройством небольшой козырек.
Идея установки навеса над входной группой
Тип запорного механизма
В представленной подгруппе выделяют три основные группы замочных устройств:
- Смартлоки.
- Цилиндровые.
- Сувальдные.
Разновидность Смартлока
К первой категории относятся защитные механизмы, срабатывающие при считывании отпечатка пальца (глазной сетчатки) или введении числовой комбинации, что отлично видно на фото. Имея умеренную надежность, купить такие изделия можно в среднем от 3500 до 12000 руб.
Цилиндровые замки среди практичных вариантов выделяются простотой ухода и умеренной ценой.
Схема устройства цилиндрового механизма
Степень защищенности находится в прямой зависимости от сложности личины. В случае поломки такие механизмы без демонтажа закрывающего устройства с легкостью меняются на новые экземпляры. Однако со всеми положительными сторонами такие изделия имеют повышенную чувствительность к пыли и прочим загрязнениям, что обязывает выполнять периодическую чистку и смазку.
Периодическое смазывание внутренних деталей позволяет продлить срок службы цилиндровых замков
К элементам с повышенной надежностью относят сувальдные механизмы. Этот показатель напрямую зависит от количества сувальд в изделии. Такой кодовый замок на калитку обладает единственным существенным недостатком – значительными габаритами.
Виды запорных конструкций
Модели самодельных и покупных запоров настолько многочисленны, что определиться с выбором бывает непросто. Выбрать разновидность накладного запора помогает предназначение устройства: от работы механизма зависит и способ его применения в дверце забора или на воротах.
По направлению монтажа
Установка запорного элемента может производиться вертикально и горизонтально. Поэтому все конструкции подразделяют по направлению их монтажа:
- Вертикальные задвижки ставят на ворота, чтобы предотвратить их открывание снаружи. Чаще всего такие запоры располагают парами: вверху и внизу створки. При закрывании стержень механизма входит в отверстие на верхней и нижней перекладине короба ворот. Садовые калитки оснастить такой задвижкой сложнее — они не имеют верхней планки. Но и врезанную в ворота дверцу закрывать на подобную задвижку неудобно: ее нельзя закрыть и открыть снаружи. Но для фиксации калиток на ночь можно использовать такой запор только в их нижней части.
- Горизонтальные конструкции ставят так, что запорный стержень перемещается параллельно земле и закрывает калитку, удерживая ее сбоку. Для фиксации засова применяется скоба или ушко на боковой стойке короба, с противоположной петлям стороны. Подобные конструкции иногда делают так, чтобы их можно было открыть или закрыть снаружи. К горизонтальному типу относят и вертушки, и щеколды, которые фиксируют дверь сбоку, но при открывании перемещаются в вертикальной плоскости.
По функционированию механизма
В магазинах хозтоваров можно приобрести и простые, и сложные механизмы, установка которых иногда требует помощи специалиста. К ним относят электромагнитные замки и кодовые устройства, которые отпирают только при помощи магнитного ключа или набором комбинации цифр. Их невозможно сделать самостоятельно и даже при установке или ремонте рекомендуется вызывать мастера.
Более простые механические устройства делят на следующие разновидности:
- Замки с ригелями. Накладные или врезные конструкции, которые открываются ключом или поворотной ручкой. При этом в движение приводится сложный механизм, который сдвигает запорные стержни. Они фиксируются в скобе или выемке на коробе дверцы. Установить такие замки можно своими руками.
- Сдвижные конструкции (шпингалеты). Изготавливаются из плоской или круглой в сечении подвижной части, кожуха для нее с выемками для фиксации в открытом или закрытом положении и скобы для установки на боковине короба. Последняя деталь служит для удержания двери на месте в закрытом положении.
- Вертушки. Устанавливаются на коробе и имеют вид небольшого крутящегося бруска. При приведении его в горизонтальное положение торцевая часть заходит на боковину калитки на 3-4 см и фиксирует ее, прижимая к раме. Для открывания брусок переводят в вертикальное положение.
- Шлагбаумы. Отличаются от вертушек тем, что закреплены не посередине, а ближе к 1 торцу и установлены на створке. Для запирания нужна открытая сверху скоба, в которую заходит щеколда. Открыть такой запор можно снаружи, прикрепив к подвижной части шнур или поворотную ручку.
- Крючки. Несложный внутренний запор, изготавливаемый из жесткой проволоки. Для фиксации калитки язычок крюка опускают в отверстие кольца. Подвижную часть крепят как на коробе, так и на створке. Колечко для фиксации ставят на противоположной части притвора.
Пружинный засов
Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.
Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.
Для работы понадобятся болгарка, сварка и дрель.
В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.
Действие задвижки
Единственным недостатком таких приспособлений является то, что запираются они только с внутренней стороны. Хотя умельцы придумали такие варианты, чтобы была возможность с обеих сторон эксплуатировать задвижку. Для фиксации створки применяют металлическую арматуру или прутья с загнутыми концами или приваренной ручкой, которые проворачиваются в сторону калитки и не представляют опасности.
Принцип изготовления
Простой запирающий механизм
На каркасе и на самой калитке, если они металлические, привариваются дуги, диаметром чуть больше арматуры, так, чтобы задвижка свободно скользила. Если изделие деревянное, то подобные дуги вырезаются из металлического листа, и крепятся к нему саморезами.
Чаще на калитку крепят горизонтальные задвижки, этот вариант удобен в эксплуатации. Не нужно будет наклоняться к земле, чтобы ее открыть или закрыть. Для того чтобы самодельная щеколда запиралась наглухо, в плоскости дуги высверливаются отверстия с резьбой. В них будут ввинчиваться до упора соответствующие по диаметру болты. Этот способ закрепления щеколды удобен для ночного пользования, так как она становится неподвижной.
Необходимый материал
Чтобы соорудить такую незамысловатую конструкцию понадобятся:
- арматура такой длины, чтобы ее было достаточно для соединения каркаса с калиткой, и для сгибания (подобие ручки);
- металлический лист или такая же арматура для создания дужек;
- сварочный аппарат или саморезы;
- вспомогательный столярный инструмент;
- краска.
Винтовой механизм
Вместо дужек можно использовать профильную трубу, в которой вырезаются соответствующие отверстия для свободного движения ручки щеколды. Об этом способе изготовления доступно описано в видеоуроке в конце статьи.
Защелки и фиксаторы для откатных ворот
Откатные ворота представляют из себя достаточно сложное устройство, при этом их движение осуществляется вдоль одной линии. Таким образом, достаточно вертикального штыря, чтобы заблокировать открывание. В зависимости от исполнения ворот можно подобрать подходящий вариант запора из представленных на фото.
Перечислим их по порядку:
- фабричная задвижка с пружиной и фиксатором;
- петли для замка, приваренные к воротам и их каркасу;
- механическая защелка;
- автомобильный привод замка двери, управляемый напряжением 12В.
При этом нельзя забывать, что один их хозяев ворот может забыть или не знать о том, что они заблокированы. В результате при попытке открыть ворота, например с помощью брелока, на привод будет подано напряжение и электродвигатель выйдет из строя.
Одно из возможных решений – установка концевого выключателя, который обесточивает привод при нахождении ограничивающего штыря в положении блокировки. Именно этот вариант представлен на фото. Таким же образом можно поступить и в отношении вертикальных автоматических гаражных ворот.
