Монтаж электромеханического замка на калитку – все за и против

Схема подключения домофона

Данный блок управления состоит из 2 частей:

1. Панели вызова. Располагается на двери подъезда или калитке.
2. Станции абонента. Находится в доме (квартире).

Электромеханический замок подключают к панели вызова. Она расположена рядом, поэтому потребуется лишь небольшой отрезок кабеля. Нужен 4-жильный проводник, поэтому применяют «витую пару» (UTP). Этот кабель состоит из 8 изолированных жил, сплетенных по 2. Каждую пару используют совместно, т.е. подключают к 1 контакту.

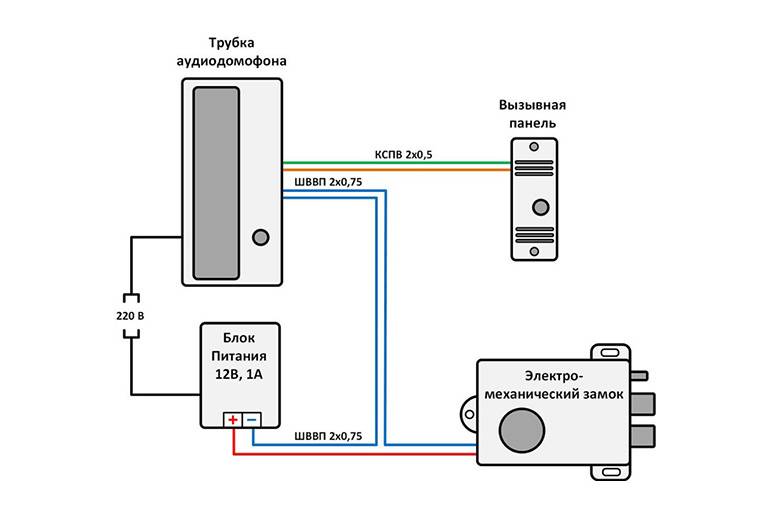

Схема домофона.

Провод от панели вызова видеодомофона подсоединяют к контроллеру параллельно с кнопкой входа, которая установлена внутри. Ее и считыватель данных подключают 2-жильным проводом.

Для соединения станции абонента с панелью вызова тоже используют UTP-кабель.

Распиновка следующая:

• желтый — аудиосигнал;
• белый — видео;
• черный — общий;
• красный — +12V.

Подключение выполняют в соответствии с инструкцией к изделию.

Особое внимание!

Надежность любого замка определяется его классом или стойкостью к вскрытию. Всего различают четыре класса, из которых первый – устройства с наиболее слабыми охранными свойствами.

Четвертый класс, соответственно, присваивается наиболее надежным запорным механизмам. Второй, третий и четвертый классы подлежат обязательной сертификации, которую уполномочены проводить только имеющие соответствующие лицензии организации и подразделения. Поэтому в целях безопасности есть смысл перед покупкой замка изучить сопроводительную документацию на него.

Каким бы надежным он ни был, неправильная установка замка может отразиться как на сроке службы, так и на его охранных свойствах. Такую работу лучше доверять специалистам, ведь сомнительная экономия на оплате труда мастера может отразиться на безопасности участка и на вашем кошельке. Единственным исключением, пожалуй, может послужить неприхотливая механика не высокой классности.

Установка электрозамка

Установка электрозамка своими руками производится различными способами в зависимости от вида устройства и места его расположения.

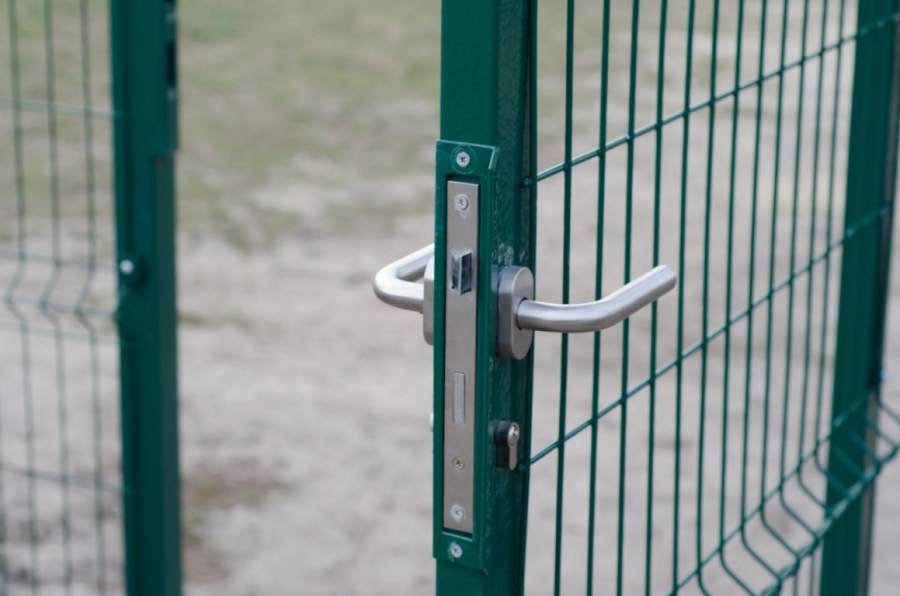

Если запирающий механизм необходимо установить на двери, то преимущественно используются врезные замки.

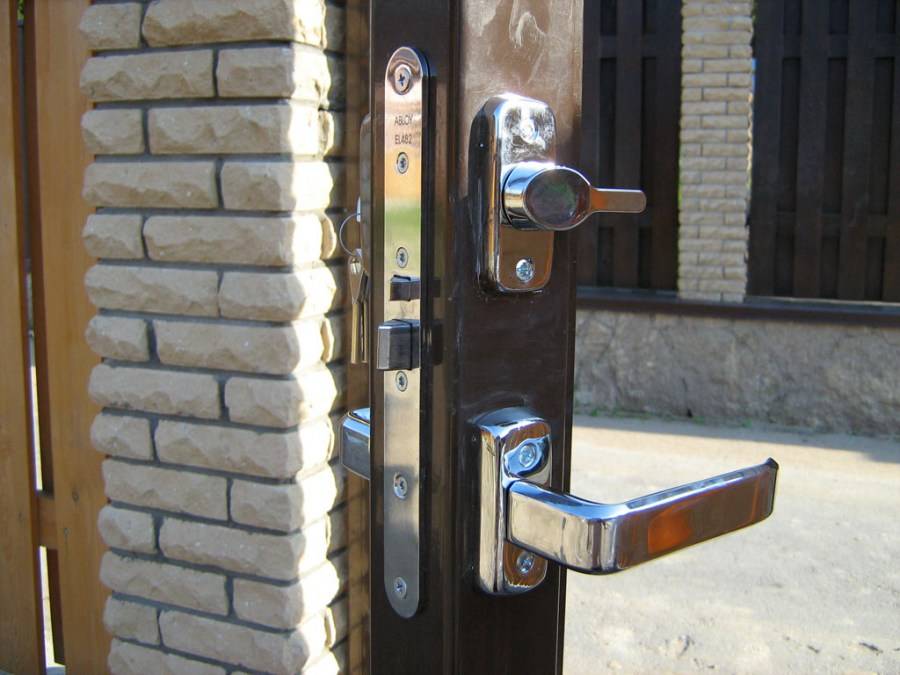

Запирающий механизм, устанавливаемый внутрь двери

Если запорное устройство требуется для фиксации калитки, то применяются накладные замки.

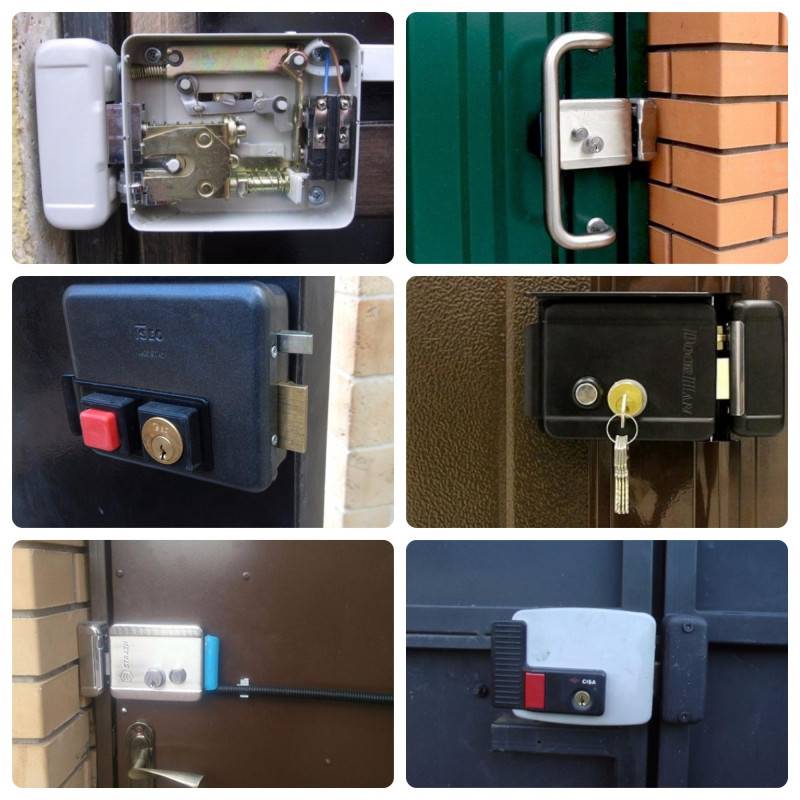

Запорный механизм, устанавливаемый на поверхность двери

Монтаж электрозамка на входную дверь

Как поставить электрозамок на входную дверь? Для этого потребуются:

• дрель с различными насадками для сверления отверстий под крепления элементов замка и дополнительного оборудования;
• шуруповерт для надежной фиксации соединительных элементов;
• стамеска, молоток. Необходимы для обустройства внутренней ниши в деревянных конструкциях;
• короба или иные приспособления для защиты электрических проводов от механических повреждений и попадания влаги, а также для придания помещению эстетичного вида.

Врезать электрозамок своими руками можно по следующей схеме:

1. на дверном полотне разметить область для установки замка и отметить места крепления устройства;

Корректная разметка – залог правильной установки и бесперебойной работы замка.

1. вынуть часть дверного полотна и просверлить отверстия для соединительных болтов;
2. установить замок в нишу и надежно зафиксировать устройство;
3. на дверном косяке отметить область под ответную планку;
4. аналогичным способом вынуть часть косяка;
5. установить и закрепить ответную планку;
6. установить дополнительное оборудование;

Блок питания располагается вблизи источника тока. Контроллер целесообразнее установить на стене рядом с дверью, чтобы оборудование не мешало проходу и открыванию двери.

1. протянуть и убрать в короба все соединительные провода;
2. подключить все механизмы. Схема подключения электрозамка находится в комплекте;
3. подключить цепь к источнику питания;
4. проверить работоспособность.

В случае обнаружения ошибок или недочетов их следует устранить и/или исправить, так как работа замка будет некорректной.

Процесс установки врезного замка подробно рассмотрен на видео.

Монтаж электрозамка на калитку

Чтобы установить электрозамок на калитку, дополнительно к вышеперечисленному оборудованию потребуется:

• болгарка;
• сварочный аппарат.

Это оборудование необходимо для монтажа профильных труб, на которых замок будет крепиться.

Пример изготовления каркаса из труб

Произвести установку замка можно, руководствуясь следующей инструкцией:

1. при необходимости в области установки замка смонтировать каркас из профильных труб. Как это сделать правильно поможет разобраться схема электрозамка, приложенная к комплекту оборудования, на которой размечены все габариты устройства;
2. произвести разметку под дальнейшую установку. Необходимо отметить места креплений и сквозных отверстий, требующихся для монтажа элементов системы;
3. установить и закрепить замок;

Подключение питания

1. аналогичным способом смонтировать ответную планку и предусмотренное конструкцией дополнительное оборудование;
2. произвести подключение электрозамка согласно приложенной схемы;
3. установить над замком защитный кожух;
4. проверить корректность работы устройства. При необходимости исправить недочеты.

Установка электрозамков производится по приложенным к устройству схемам

Чтобы механизм правильно работал и использовался длительный период времени, требуется весь процесс монтажа проводить с предельной четкостью и повышенным вниманием

Разновидности

Существует несколько разновидностей электромеханических замков. Их можно разделить на группы по тем или иным признакам.

По конструкции электропривода:

• с электроблокировкой. Открывание и запирание замка происходит чисто механическим способом, но в крайнем закрытом положении ригеля производится его блокировка с помощью дополнительной защелки. Она приводится в действие соленоидом;
• с соленоидным приводом. Ригель приводится в действие с помощью стального сердечника, который при подключении рабочего напряжения втягивается в катушку. При этом срабатывание замка от ключа также возможно (если конструкция не рассчитана только на электронные типы ключей);
• замки с электромотором. Внутри корпуса этих устройств расположен электродвигатель. Привод ригеля осуществляется с помощью червячной передачи, позволяющей развить большое усилие на оси запирания. Таким замкам не страшны сложные условия работы, в частности, они устойчивы к обмерзанию.

По отказобезопасности:

• нормально открытые. Это конструкции, у которых ригель устанавливается в закрытое положение усилием соленоида, преодолевающим действие возвратной пружины. При отключении электроэнергии открываются;
• нормально закрытые. Эти замки открываются под действием соленоида, а при отключении питания сразу же закрываются.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Оба варианта обладают собственными плюсами и минусами. Однако есть ситуации, когда необходимы те или другие модели (они выбираются из соображений безопасности, практичности, эффективности работы).

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Кроме этого, ЭМЗ можно разделить по признаку, обычному для всех замков:

• накладные;
• врезные.

Выбор той или иной конструкции производится исходя из материала, толщины, конструкции калитки.

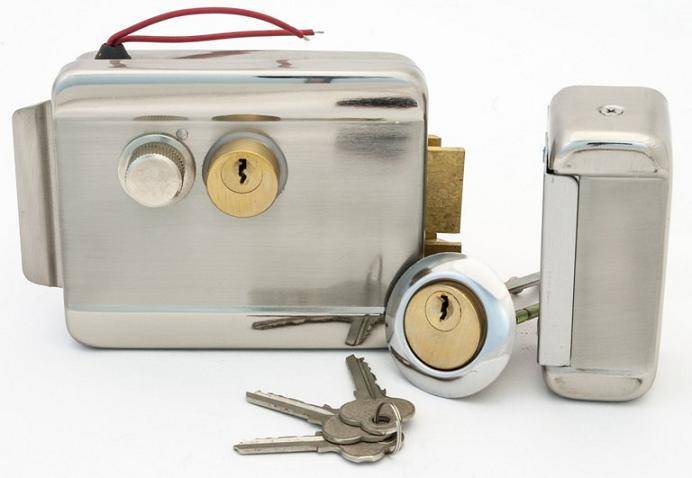

Электромеханический замок из нержавейки 12В (уличный на дверь, калитку)

Обзор производителей

Сегодня электронные замки изготавливает множество производителей. Среди этого большого количества можно выделить несколько проверенных заводов-изготовителей, которые отличаются высоким качеством своей продукции.

Самым популярным изготовителем различных конструкций замков для калитки с электроприводом считается компания CISA. Запорные устройства этой фирмы не нуждаются в постоянном электропитании. Им требуется лишь импульс, чтобы открыть или закрыть калитку.

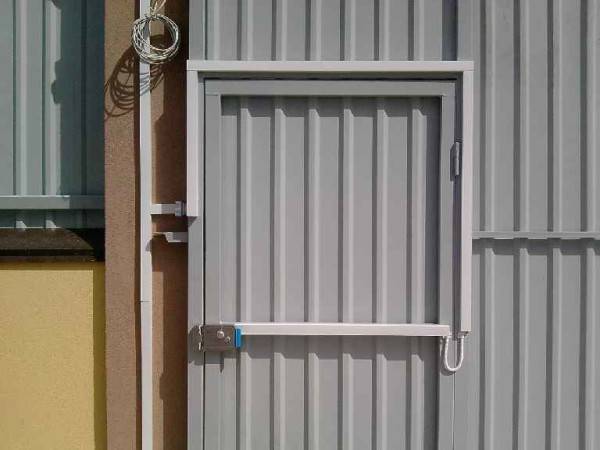

Вариант для калитки на даче

Комплектация для любой модели стандартная. Электрическую систему необходимо покупать отдельно. Электрозамок CISA можно приобрести на сайте «Авито».

Выбор изделий довольно большой, причем стоят устройства не очень дорого (к примеру, накладная модель 1A731.00.0 стоит от 7200 руб.). Особенностью является то, что во время отсутствия электроэнергии все устройства можно открыть механическим способом.

Mingyang

Завод-производитель сделал упор на повышенную работоспособность и комфорт во время эксплуатации своей продукции. Чаще всего изделия представлены электрозамками с пультами д/у, а также стационарными домофонами.

Falcon Eye

Любой вид электрозамков этого производителя совместим с разными домофонными системами, видеокамерами и сигнализациями. Сила на прочность: от 500 кг. Температурный режим: от −40 до +50 градусов.

Niedzwiedz lock

Блокиратор JoyLock используется для автомобилей с электронной коробкой передач. Он представляет собой электрозамок с джойстиком. Сделан замок из стали толщиной 4 мм.

Уникальность состоит в том, что не требуется профессиональный монтаж. Всю конструкцию замка можно устанавливать своими руками.

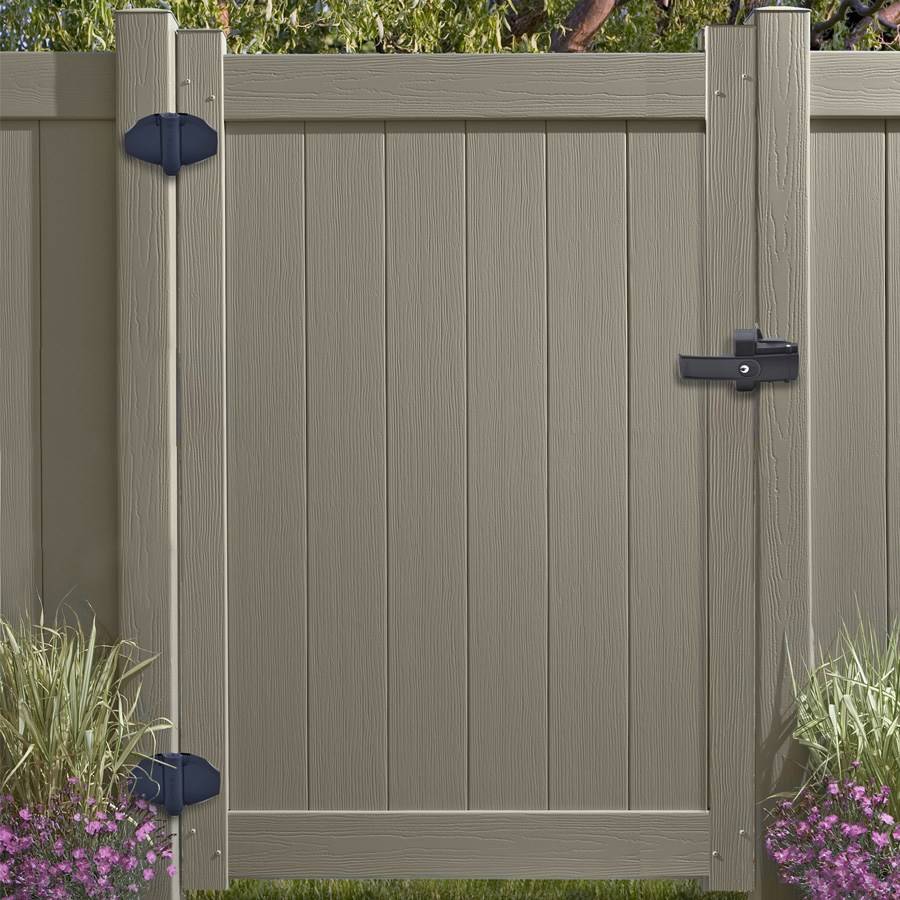

Защелка на калитке

«Шериф»

Эти замки используются в качестве безопасности в сейфах и терминалах самообслуживания. Очень надежные, имеют самую совершенную систему от взлома.

Блок памяти работает от пульта дистанционного управления. Если отсутствует электроэнергия, устройство работает от аккумуляторной батареи. Сила удержания – более 300 кг.

На фото ниже изображен электронный замок.

Электромагнитный вид запорного устройства

Основные нюансы установки и подключения

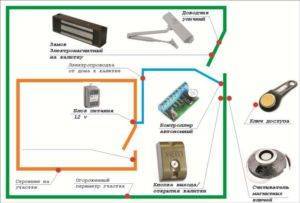

Схема подключения электромагнитного механизма для запирания калитки

Рекомендуется, чтобы все работы с монтажом производили специализированные мастера, особенно, если замок будет управляться с домофона или открываться пультом. Однако, электрозамки на калитку могут устанавливаться и своими руками. При этом необходимо учитывать массу калитки, габариты и направление движения.

Своими руками можно без проблем установить наиболее простые модели, монтировать врезной замок гораздо сложнее.

Существует определенная схема выполнения работ:

1. Запирающее устройство прикладывается к дверце. Лучше всего, когда оно будет расположено посередине. Таким образом, злоумышленники не смогут пробраться внутрь, если отогнут полотно калитки сверху или снизу. Необходимо следить за достаточностью длины засова для надежного закрытия.
2. В местах, где потребуется сделать отверстия, делаются отметки.
3. Далее высверливаются все необходимые отверстия, включая замочную скважину.
4. Не затягивая до упора крепежи, устанавливается корпус без крышки.
5. Проверяется возможность открытия и закрытия обычным ключом.
6. Затем, необходимо просверлить с внешней стороны калитки отверстия, через которые будет закреплена панель вызова со встроенным считывателем данных.
7. Изучив схемы и инструкции, нужно своими руками при помощи проводов соединить вызывную панель с замком.
8. Далее вытягиваются провода к домофону, а также к блоку питания.
9. В сети подключается блок, а также трубка.

Если же вы все-таки решились установить систему своими руками, то, кроме желания и терпения, понадобится еще и набор инструментов. В него должны входить:

• дрель по металлу и сверла к ней;
• так называемая болгарка;
• напильники;
• рулетки, линейки и другие приборы для измерения;
• карандаши, ручки, маркеры;
• кусачки и плоскогубцы;
• набор отверток и другие.

Таким образом, процесс установки системы закрывания калитки своими руками состоит из нескольких этапов. В качестве подготовительного этапа выступает изучение места, где планируется установка, и возможные трудности при выполнении работ.

Далее, должен происходить процесс поиска и выбора всей системы с учетом полученной информации. Потом следует подбор инструмента и внедрение замочной конструкции. И в заключение происходит монтаж всех электронных коммуникаций.

Выполнив все описанные в статье работы и получив готовый результат, вы можете быть уверены в том, что дом теперь находится под надежной защитой, а непрошеные гости так и не перешагнут через его порог.

Классификация замков по принципу работы механизма

Запорные устройства отличаются «начинкой» и нюансами работы. Выделяют механические и электрические. Разберем подробнее.

Механические:

• Защелка или крючок. Самое простое приспособление для запирания изнутри. Хорошо работает вместе с другими моделями.
• Реечный (ригельный). Никому не советую этот пережиток прошлого. Ходит туго, зимой промерзает. Конструкция простейшая, поэтому защитные свойства на нуле. Чтобы вскрыть, даже не потребуется отмычка – хватит отвертки.
• Дисковый (финский). Изобретен в 1907 году. Состоит из нескольких дисков, которые вращаются относительно друг друга. Надежность «хромает».
• Цилиндровый (штифтовый, английский). Рабочей частью является цилиндр. Внутри – сменная сердцевина с уникальным рисунком выступов. Прост, надежен.
• Сувальдный. Это более сложная разновидность предыдущей конструкции. Внутренняя часть представляет собой пакет пластин с фигурными вырезами. При открытии они подталкиваются выступами, расположенными с 3 сторон на бородке ключа.

А еще бывают комбинированные замки. Например, сувальдно-цилиндровый, двухсувальдный или двухцилиндровый.

Электрические замки

Их делят на 2 вида: электромеханические и электромагнитные. Ставят в подъездах, подключают к домофонам. На калитки, которая выходит на улицу, их тоже можно ставить. Но я не хочу. Причины:

• Плохо переносят холод, перепады температур.
• Перестают работать при перебоях с электричеством.
• Чувствительны к перепадам напряжения.
• Если изделие в открытом исполнении, при отключении электропитания оно автоматически разблокируется. Если в закрытом – вы останетесь на улице. Для обеспечения бесперебойной работы придется установить блок автономного питания, которого хватит на несколько часов.

Радиоволновые

Главное преимущество – герметичность корпуса, беспроводной механизм, возможность дистанционного открытия. Датчик реагирует на радиосигнал, который включается на брелке. Управлять работой можно из любой точки двора или дома. Недостатков два: зависимость от электропитания и цена.

Электронные

Из считают самыми безопасными. Их применяют в отелях, офисах, гостиницах. Открываются магнитной картой, сканером пальца или сетчатки глаза. Для калитки эти навороты вряд ли нужны. Кроме того, если отключат электричество – пиши пропало.

Плюсы и минусы

Преимущества электромеханических замков на калитку в том, что:

1. Механизм надежен. Сложно взломать и открыть, даже если произошло обесточивание системы.
2. Установить его можно самому.
3. Замок хорошо комбинируется с домофоном, видеонаблюдением. Позволяет открыть дверь дистанционно, из дома.
4. Его допускается ставить на калитку из многих материалов (профнастила, ковки, евроштакетника, дерева).
5. Замок служит долго. Для использования при отсутствии электропитания не сложно подключить аккумуляторную батарею.
6. Дверь можно заблокировать изнутри.

Но и недостатков достаточно:

1. Есть риск порчи одежды, имущества проходящих мимо жильцов об выступающий ригель калитки.
2. Считается, что электромеханические замки быстрее ломаются. Для повышения безопасности рекомендуется рядом ставить обычный механический.
3. Большинство моделей плохо переносят влагу и перепады температур.
4. При неаккуратном закрытии входной двери двойной ригель получает сильную нагрузку, удар, из-за чего быстрее ломается.
5. Стоят такие замки много.
6. Использование электрического питания влечет за собой дополнительные расходы.

Разновидности замков по способу управления (запирания)

Для улицы предпочтительнее замки, не восприимчивые к атмосферным воздействиям. Они должны легко открываться, быть долговечными, не поддаваться взлому. Работа с ними должна быть легкой, управление простым.

Механика

Врезные, амбарные и накладные устройства с дисковым, цилиндровым или сувальдным механизмом. Они просты в эксплуатации, надежны, если выбраны правильно. Работа не зависит от электропитания. Управляются при помощи ключей, дужек, механических защелок.

Кодовые

Их устанавливали на подъездах, пока не появились электромагнитные вместе. Удобны тем, что не нужен ключ. Открываются путем ввода цифровой комбинации. Но перебирать кнопки, чтобы войти на территорию своего участка, – то еще удовольствие, особенно, в темноте. Да и надежность не «зашкаливает». Комбинацию подберут даже дети.

Электромагнитные

Принцип действия – магнитное поле, создаваемое электричеством. Система состоит из корпуса и ответной планки с высокой магнитной проницаемостью. Часто работают в паре с домофонами.

Плюсы – простота, отсутствие передвижных частей. Минус: при аварийном отключении электропитания дверь откроется.

Дистанционные (радиоуправляемые)

Предназначены скорее для ворот, чем для калиток. Чтобы дверь открылась, нужно нажать кнопку на специальном брелке, как для автомобиля. Корпус полностью защищен от влаги и пыли, не реагирует на температурные колебания.

Электромеханический замок на калитке — безопасность и комфорт

Электромеханический замок – это устройство, что активно используется всеми людьми. Их устанавливают к дверям объектов общественного пользования (в школах, где ученики заходят внутрь с помощью пластиковых карт, подъездах, жильцы которых используют магнитные ключи). Такие механизмы крепят к калиткам, ограничивающим проход к частной территории, загородных владений.

Этот вид замыкающего устройства предотвращает проникновение злоумышленников, облегчает доступ владельцев. Чтобы открыть его не нужно подходить к калитке, достаточно нажать на кнопку, расположенную на щитке видеодомофона, который с расстояния откроет ворота.

Почти каждая модель имеет возможность присоединения домофона, набор ключей, чтобы жильцы могли беспрепятственно проникать на территорию собственных владений. Некоторые системы оснащены только переговорным устройством, другие содержат камеру, транслируя по видео связи то, что происходит у ворот.

Особенности выбора

Если вы все-таки решили ставить ЭМЗ, нужно правильно подобрать модель

Особое внимание уделите условиям, в которых замок сможет четко работать. Если вы планируете ставить его на калитку, тогда покупайте модель, пригодную для наружного использования

Уточните, как выбранная модель реагирует на перепады температуры и осадки. Чтобы усилить устойчивость ЭМЗ к этим факторам, производители начали закрывать их корпусом из нержавейки.

Проверьте наличие электронного и механического ключа в комплекте к замку. Этот момент очень важен, поскольку правильная функциональность ЭМЗ зависит от этих двух процессов. Электронный ключ может напоминать таблетку или карту. Если у вас возникнут проблемы с электричеством, открыть замок можно обычным ключом.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запор Источник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на ворота Источник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калитку Источник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Назначение и преимущества

Применение дистанционных запирающих устройств обладает целым рядом преимуществ:

1. Быстрота реагирования. Не нужно тратить время, чтобы выяснить, кто стучит, звонит в калитку.
2. Облегчение реагирования. Чтобы впустить гостя, хозяин жилища вынужден выйти на улицу (в зимнее время не всегда приятно выходить на мороз). Дистанционное управление входом решает эту проблему.
3. Соединение с домофоном. Уличный домофон максимально облегчит задачу. Некоторые посетители имеют к владельцу дома такое дело, которое требует лишь краткого разговора. Диалог может быть осуществлен по громкой связи домофона.
4. Обеспечение безопасности. Чтобы не выходить каждый раз на улицу, многие решаются не замыкать калитку. Но говорить о безопасности участка при этом не получается. Вход свободен. Накладной электронный замок позволяет ограничить доступ нежелательным лицам, как в виду реакции хозяина, так и в момент его отсутствия.

Замок калитки может управляться из любого места на участке

Вопросы и ответы

Рассмотрим самые частые вопросы, возникающие у неподготовленных людей.

Какой механизм открывания лучше, обычный ключ или электронные виды (карта, брелок и т. п.)?

Обычный ключ надежен и проверен многими десятилетиями. Электронные варианты могут отказать вследствие действий злоумышленников — например, воздействии сильным электромагнитным полем. Механические устройства также не могут полностью исключить возможность нежелательных воздействий, но их устойчивость к повреждениям заметно выше.

Есть ли разница, левый или правый механизм?

Большинство моделей имеют универсальный тип установки — можно поставить как на левую, так и на правую калитку. Принципиальным условием может быть только размещение цифровой или вызывной панели, хотя и в этом отношении особых сложностей в использовании не будет, только некоторое неудобство.

Как быть, если калитка открывается наружу?

Для таких ситуаций требуются специализированные замки, рассчитанные на работу в подобных условиях. Кроме этого, есть модели с возможностью разворота язычка. Они могут использоваться на любых калитках.

Некоторые замки имеют возможность блокировки в открытом положении. Следует ли их предпочесть?

Блокировка в открытом положении важна, если есть опасность оказаться за забором без ключа. Подобные ситуации иногда случаются — человек вышел, доводчик закрыл калитку, и он не может войти обратно. Необходимость наличия блокировки каждый определяет для себя самостоятельно.

Замок какой фирмы следует предпочесть?

Назвать конкретного производителя или модель очень сложно. Сегодня все изготовители относятся к своей продукции очень внимательно и не допускают выпуска изделий с низким качеством. Поэтому, надо выбирать модель исходя из ее параметров и собственных возможностей.

Электромагнитный замок на калитку

Как можно украсить забор?

Почтовый ящик для забора

Калитка для забора из профнастила

Какие замки можно устанавливать на калитки из профнастила

Колпаки на столбы забора

Выбор устройства

Отличия замков состоят в способе управления, допустимом электрическом напряжении, типу и материалу двери, на которую можно установить устройство.

Продавец специализированного магазина, выяснив все ваши условия, предложит несколько вариантов на выбор. Помимо электромеханического, вам могут предложить электромагнитный замок, электрическую защелку.

У этих моделей есть свои преимущества, но для уличной калитки, как показывает практика, электромеханический — подходит больше. Подбирайте замок, который можно открывать обычными ключами, на случай отключения электричества.

Электромеханический замок

Электромеханический стоит дороже чем, к примеру, электромагнитный замок, но при этом он более практичен, долговечен и надежен.
