Вытяжка в гараже: схема работы и правильный выбор

Виды

Как и в любом замкнутом пространстве, в гараже надо организовывать или естественную, или принудительную вентиляцию.

1. Естественная вентиляция в гараже – это переток воздушных масс снизу вверх, действующих по стандартным физическим законам, когда теплый воздух стремится вверх, подтягивая за собой холодный снизу.
2. Принудительная – это тот же переток, только сформированный под действием вентиляторов, которые могут быть установлены внизу на приточном участке или вверху на вытяжном.

Какой вид более рационально использовать?

Говорить о том, что один вид лучше другого нельзя, потому что у каждой позиции свои преимущества. Но в основе выбора лежит объем самого гаражного помещения. Если это небольшое помещение, в котором помещается лишь машина и верстак, то нет смысла устанавливать в него вентилятор. Если это помещение, которое используется и, как стоянка для автомобиля, и как место хранения некоторых приборов, домашний утвари, урожая с огорода и сада, тогда без принудительной системы не обойтись. Потому что в таком большом помещении естественная вентиляция может не справиться с повышенной влажностью.

Есть ли разница в системах между металлическим и построенным гаражах?

Сам по себе металлический гараж – строение маленькое, поэтому в нем будет достаточно естественной вентиляции с установкой вытяжки и приточного канала. Хотя, как уже было сказано выше, щели в воротах и двери бывают достаточны, чтобы обеспечить требуемый приток свежего воздуха. При этом вентиляция играет в этом случае одну единственную роль – вывод именно отработанного воздуха и неприятных запахов.

Обычно металлическая конструкция – это всего лишь место хранения автомобиля. Если хозяин в нем делает домашнюю мастерскую, то строение утепляют и отапливают. И вот тут вентиляция играет немаловажную функцию. Свежий воздух в таком помещении должен поступать обязательно, и, скорее всего, щели не смогут обеспечить его в полном объеме. Тогда и надо будет продумать систему его притока. Хотя в любом случае вентиляция в железном гараже – система проще, чем в капитальной постройке.

Гараж из кирпича или блоков в первую очередь требует основательного подхода к организации воздухообмена. Конечно, все зависит от его размеров, но принудительная вентиляция даже в небольшом по площади помещении здесь не помещает. Как уже было сказано, самый простой вариант – установка настенного вентилятора или на приточный участок, или на вытяжной.

Нельзя подходить к решению задач, связанных с гаражной вентиляции, с позиции объема помещения. Надо просто обозначить – эта система должна быть обязательно, а уже потом решать, какую делать, устанавливать вентилятор или нет.

Рекомендации

Несколько советов:

• используя полироль для панели автомобиля, следует включать вытяжку на средние обороты, но при наличии склонности к аллергии, её включают на полную мощность;
• приготовляя самодельные средства для обработки кузова, проветривание должно быть особенно интенсивное. Например, автошампунь для ручной мойки фирменного изготовления имеет минимальные побочные эффекты, а краска грозит серьёзными последствиями;

• в гараже с компрессором обязательно наличие мощной вентиляции, так как подразумевается выполнение окрашивания, мойки, очистки и т. д. Важную роль в выполнении процедур играет качество материала. Лучше подбирать шампунь для бесконтактной мойки без запаха, чтобы не спровоцировать аллергию;
• некоторая полировка автомобиля имеет резкий запах. Процесс в целом относительно безопасен, так как отполировать фары или кузов можно различными средствами, в том числе натуральными веществами;
• при работе с нагревающими приборами вентиляция помогает регулировать температуру. Существует несколько способов, как снять тонировку со стекла, но один из самых эффективных – воспользоваться строительным феном, который также пригодится для устранения трещин на фарах, разглаживания тонировочной плёнки и т. д.

Полноценная регулируемая вытяжка способствует использованию гаража для многочисленных ремонтных работ. Она помогает сохранить автомобиль от коррозии, предотвратить появление сырости, конденсата и ускоряет очистку воздуха от химических испарений.

Нюансы проветривания смотровой ямы

Для обеспечения комфортных условий работы смотровую яму можно оборудовать качественным освещением, разного рода полками, предназначенными для хранения оборудования, и, разумеется, вентиляцией. Вкратце выясним, как это все должно выглядеть.

Если вытяжка в помещении уже наличествует, то вы можете просто протянуть соответствующие трубы в смотровую яму. Что касается диаметра воздуховодов, то он в данном случае может составлять около 10-ти сантиметров. Труба, подающая воздух, должна заканчиваться практически у самого дна ямы, вторую же зафиксируйте с противоположной стороны, отступив от верхнего края тоже сантиметров на 10.

Вентиляция гаража со смотровой ямой

В смотровой яме без вентиляции воздух не циркулирует и застаивается, накапливая сырость и затхлость, что пагубно влияет на днище автомобиля, запчасти и инструменты. Организации естественной вентиляции будет достаточно для решения данной проблемы — приточная труба просто опускается непосредственно в яму. Можно сделать автономную вентиляционную систему смотровой ямы, расположив вентканалы (d = 10 см) по стандартной схеме:

• в противоположных углах ямы;
• один — на расстоянии 0,1 м от пола ямы;
• второй — на 0,1 м ниже пола гаража;
• выходы каналов на улице необходимо защитить от осадков, мусора, грызунов.

Зимой яму лучше всего закрывать, чтобы не скапливать мусор и сырость от въезжающего автомобиля.

Достоинства вентиляции в яме

Вентиляция смотровой ямы в гараже характеризуется следующими преимуществами:

1. Температура в помещении стабилизируется. Проводить осмотр автомобиля становится намного комфортнее.
2. Нормализуется уровень влаги в воздухе. Это позволяет защитить здоровье людей, продлить эксплуатацию металлических частей машины.
3. Защищает смотровую яму от преждевременного развития деструктивных процессов. Повышенная влага приводит к быстрому разрушению бетонного основания, снижению технических и декоративных качеств отделки.
4. Предупреждает появление плесени, грибка.
5. Выводит токсичные вещества.

Правильно установленная вытяжка обеспечивает комфортные для работы и здоровья условия.

Особенности воздухообмена гаража

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола

Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки

Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

• Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
• В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
• Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Естественная вентиляция в гараже

Если внутри постройки имеется погреб, то его необходимо оборудовать отдельной вытяжной системой (подробнее об этом читайте здесь). Смотровая яма к этому правилу не относится – ее размер учитывается при расчете общей площади.

Чтобы сделать хорошую вентиляцию, нужно опираться на следующие факторы:

• объем воздуха, который нужно менять;
• направление ветра и периодичность его смены;
• уровень температур в регионе и их перепады в зависимости от сезона.

Большое значение имеет разность температуры внутри и снаружи. Воздух в помещении должен быть теплее, а потому легче – тогда он будет легко замещаться более тяжелым. Свежие потоки будут проникать сквозь воздуховод самостоятельно, без вмешательства механических систем, заменяя собой менее плотные воздушные массы.

Также эффективность такого рода конструкции зависит от разных показателей давления между вертикальным положением притока и вытяжки.  Перепад между вводным отверстием и выводным должен быть не менее 3 метров.

Если эти условия не были выполнены при монтаже вытяжки естественного типа, конструкция не будет в полной мере выполнять свои функции. В холодное время года потребуется отопление, чтобы установить разницу температур внутри и снаружи. Входящий поток следует уменьшить путем регулировки открытия воздуховода. Летом вентиляционный проход открывается полностью, а циркуляция обеспечивается за счет направления ветра.

Такая самодельная вытяжка для гаража будет стоить недорого, но ее эффективность не достаточно высока. Приемлемая циркуляция воздуха будет наблюдаться только при температуре на улице ниже +10 градусов. Также может создаваться сквозняк, негативно влияющий на здоровье. Трубы требуют регулярной очистки: летом – от пыли, зимой – от льда.

Экономический вопрос в оборудовании гаража вентиляцией

Естественно наиболее дешевым вариантом для вас будет естественная вентиляция в гараже. При этом у нас и не возникает вопрос как сделать вентиляцию в гараже своими руками. Для выполнения этой процедуры достаточно просто сделать два отверстия внизу и вверху гаража.

Комбинированная заставит вас потратить немного денег на электрический вентилятор и в последствии на электроэнергию для него. Как и первый вариант, он достаточно быстро выполняется и самостоятельно без должной подготовки. И наконец, механическая система заставит выложить владельца гаража сумму довольно ощутимую. Цены начинаются от 1000 $, а верхний порог трудно даже сказать. Всё будет зависеть от применяемого оборудования и сложности монтажа.

Задачи вентиляции

Какие функции должны выполнять установленные в вашем гараже системы, чтобы Вы смогли навсегда избавиться от влажности или даже плесени?

Среди заданий системы кондиционирования воздуха можно отметить следующие:

1. удаление водяных паров;
2. проветривание;
3. очистка воздуха от вредных для организма газов, которые выделяются при работе двигателя и при ремонтных или покрасочных работах.

Следующее, что должна делать ваша вентиляция – не допускать образования влаги на потолках и стенах помещения. Если автомобиль заехал с улицы, он должен «подсыхать» прямо в помещении, и влажность внутри него играет не последнюю роль. Несмотря на материал, из которого построен гараж, он должен получать приток свежего воздуха — это обязательное условие для всех гаражей.

Откуда появляется влага в помещении? Если вентиляционные каналы не были запланированы заранее, то влага может появляться такими способами: из почвы, и если ее занес сам автомобиль. Пока температура снаружи одинакова с температурой в помещении, проблем с повышенной влажностью быть не должно. Однако, как только на улице похолодает, теплый воздух в виде конденсата может начать оседать на стенках гаража. Возникновение влаги должно быть приведено к минимуму, для борьбы с таким негативным явлением. Поэтому системы вентиляции в гараже являются необходимыми.

Вентиляция погреба в гараже

Вентиляция погреба в гараже производится несколькими способами. Схема вентиляции в погребе.

Вариант 1:

• естественный приток, расположенный внизу хранилища;
• естественная вытяжка внутри потолка;

Вентиляционные выходы размещаются по диагонали, чтобы охватить наибольшую площадь пространства. Смена воздушных масс происходит естественным способом. Вытяжка проходит сквозь гаражное помещение, крышу, удаляя таким образом отработанный воздух наружу.

Подающая воздух труба также начинается снаружи постройки, забирая с улицы свежий поток.

Вариант 2:

• подающий воздуховод расположен внутри сооружения;
• вытяжка размещена автономно, проходит внутри или снаружи здания.

Отведение застоявшегося воздухопотока происходит по схеме варианта 1. Приточный канал, размещенный внутри, улавливает свежий поток из общегаражного проема внизу стены.

Вариант 3:

• принудительная подача воздушных масс;
• принудительное отведение отработанного воздуха.

Вентиляторы одинаковой мощности монтируются внутри вентиляционных каналов. Смена воздушных потоков происходит механическим способом. Если установлен таймер или датчик влажности, воздухообмен происходит автоматически, не требуя участия человека.

Вариант 4:

• подающий воздух канал работает естественным способом;
• вытяжка оснащена вентилятором.

Комбинированный тип проветривания эффективен. На место удаляемого подвального воздухопотока постоянно прибывает свежий.

Нужна ли вентиляция в гараже

Даже не занимаясь сервисным ремонтом авто и не имея дело с промышленным оборудованием, гараж должен хорошо проветриваться. Необходимость обусловлена следующими факторами:

1. Риск отравиться угарным газом. Автомобиль выпускает в воздух токсичные газы и нефтяные продукты сгорания. Эти вещества могут стать причиной плохого самочувствия человека и даже вызвать смертельное отравление, при их большом скоплении в помещении без проветривания.
2. Повышенная концентрация ядовитых веществ в воздухе. Многие хранят в гараже различные краски, аэрозоли и различные бытовые химикаты. Если помещение не проветривается, запахи могут сохраняться, особенно в жаркие месяцы. Вентиляция также необходима при хранении пестицидов и инсектицидов. Эти вещества выделяют ядовитые пары, которыми легко можно отравиться.
3. Образование, плесени, грибка, размножение вредителей. Вентиляция также может помочь в предотвращении проблемы скопления конденсата. Лишняя влага на стенах в теплый сезон приводит к появлению плесени и размножению насекомых, в холодное время — к наледи и протечкам.
4. Появление разломов и трещин. Тающий снег, дождевая вода и влага от мокрого автомобиля могут нарушить структурную целостность пола гаража, вызывая трещины и повреждения. Это особенно актуально для бетонных полов. Обеспечив достаточную вентиляцию, можно продлить срок службы пола в гараже и исключить необходимость его замены.

Примерные схемы вытяжек в гараже.

Для чего нужна, требования

Ввиду периодической эксплуатации этого здания предпочтительнее энергонезависимая естественная вентиляция через продухи или воздуховоды. Когда проектируется вентиляция в гараже своими руками, схема и фото могут немного отличаться в зависимости от наличия подземного овощехранилища-погреба.

Схема естественного воздухообмена гаража без смотровой ямы или погреба

Основные требования указаны в СП 7.13130, при хранении транспорта воздух должен обновляться ежечасно, при заведенном двигателе кратность воздухообмена должна увеличиваться до 4. Поэтому в вытяжных, приточных каналах часто монтируются осевые, радиальные вентиляторы, включаемые по мере необходимости владельцем.

Схема принудительной механической вентиляции

Отсутствие притока воздуха приводит к последствиям:

• снижение ресурса авто за счет коррозии кузова;
• разрушение силовых конструкций гаража от избыточно влажного воздуха;
• опасность отравления выхлопами авто.

Выхлопные газы будут скапливаться в помещении без отсутствия вытяжки

Механическая вытяжка: делаем самостоятельно

Рассмотрим, как сделать вытяжку в гараже, используя механический вентилятор. Таким образом обустраивается принудительная вентиляция с достаточно высоким уровнем эффективности

Все пространство будет хорошо проветриваться, воздух станет чистым и свежим, что в гараже особенно важно. Кроме того, нормальная атмосфера установится и в смотровой яме, в погребе

Опытные гаражники отмечают, что такую принудительную вентиляцию можно очень удачно сочетать с обогреванием помещения. Для этого устанавливают тэны на приточные отверстия. И в помещение поступает не только свежий, но еще и нагретый воздушный поток.

Здесь необходимо принять во внимание два существенных фактора

• К вытяжным отверстиям надо заранее подвести защищенные электрические кабели, чтобы обеспечить бесперебойное питание вентилятора.
• Приточное отверстие нужно обязательно монтировать сверху. А вот вытяжку располагают на противоположной стороне.

Механическая принудительная вентиляция – отличный вариант для повышения эффективности.

Как правильно сделать вентиляцию в гараже

Верное решение – разработка схемы еще на этапе проектирования постройки. Это связано с тем, что во время возведения здания удобнее создавать функциональные отверстия в стенах и потолке

Принимается во внимание площадь, высота стен, количество этажей и число автомобилей, на которые рассчитывается помещение. По этим факторам определяется вид вытяжного устройства, который будет обеспечивать проветривание наилучшим образом

Все системы вентиляции можно разделить на 3 типа:

1. Естественная. Эта конструкция основана на принципах аэродинамики, воздушные потоки свободно циркулируют без какого-либо вмешательства извне.
2. Механическая, или принудительная. Используются автоматическое оборудование, которое обеспечивает идеальное проветривание.
3. Комбинированная – сочетание первых двух видов. Самостоятельно перемещение потоков дополняется действием специализированного оборудования.

Выводные и вводные пути собираются из металлических, асбестовых или из пластиковых труб. Для выбора необходимого диаметра требуется оценка газовых объемов в помещении. По действующим нормативам он рассчитывается по такому принципу: 1,5 см диаметра трубы на 1 квадратный метр площади. Например, если размер постройки 10 кв. м., то для обустройства всей конструкции потребуется 2 отрезка трубы с диаметром в 15 см.

Применяется еще один способ расчета вентиляции, который более подходит для монтирования одноканальной автоматизированной системы. По этой формуле третья часть площади должна соответствовать общей величине вентиляционных отверстий.

Схема вентиляции гаража

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Нужна ли вентиляция в гараже?

В соответствии с нормативными документами РФ, свежий воздух должен поступать в помещение, где хранится автомобиль, в объёме, по меньшей мере, 180 литров ежечасно. В Европе данный норматив равен 360 литрам в час. Считается, что обновление воздуха в соответствии с данной нормой делает пребывание автовладельцев в закрытом гараже безопасным на предмет отравления выхлопным газом. СО₂ может уже при уровне 0,2 % привести к потере сознания или даже гибели человека. Опираясь лишь на эту информацию понятно, что вентиляция гаража — это залог сохранения здоровья всех, кто в нем может находиться даже непродолжительное время.

Вентиляционная система в гаражном помещении, несмотря на его:

• размеры (для одной или нескольких машин),
• наличие надстроенных комнат (мастерских),
• помещений нижнего уровня (смотровых ям, погреба, подвала),

выполняет не только функцию выведения вредных газов. Она устраняет излишнюю влагу, скапливающуюся в гараже, а также предотвращает образование агрессивного конденсата, как в самом помещении, так и внутри автомобиля. Повышенная влажность — это вероятность образования грибка и плесени на всех поверхностях, а их споры приводят к аллергии и заболеваниям дыхательных путей человека. Хорошая вытяжка поможет предотвратить подобные проблемы.

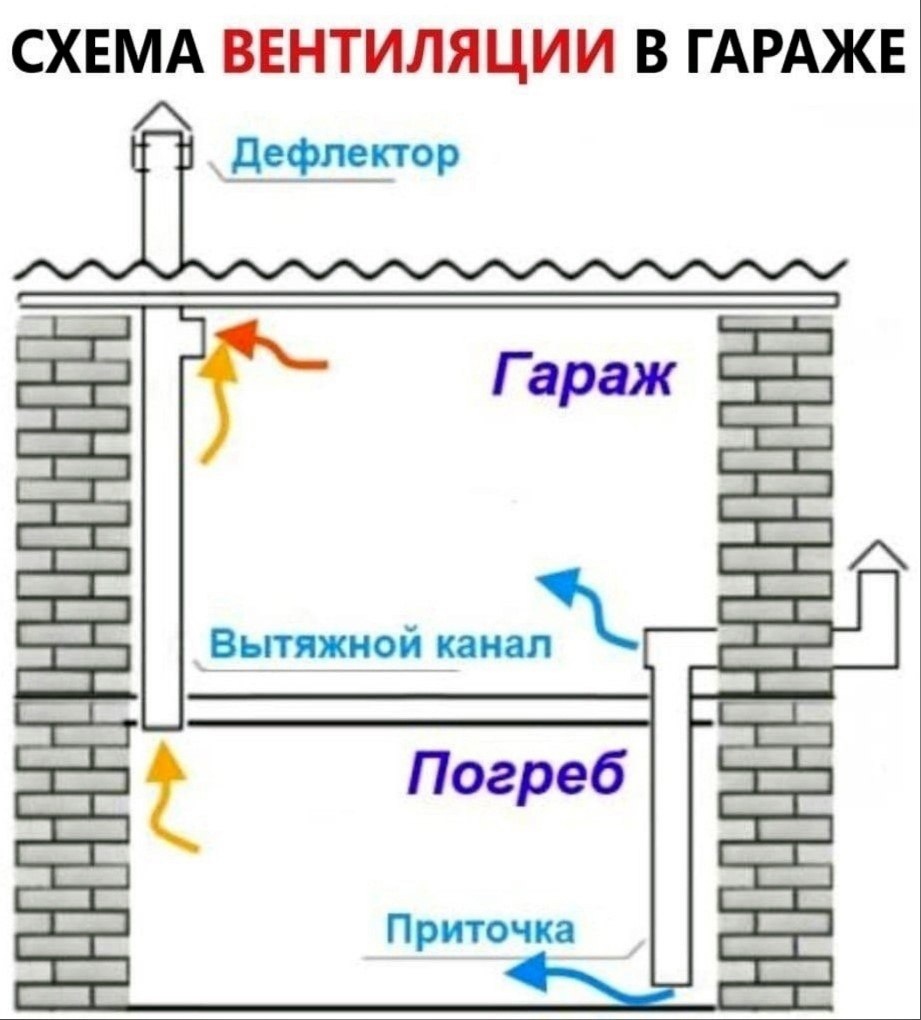

Сборка естественной вентиляции в гараже с подвалом

Узнайте как сделать вентиляцию в подвале с одной и двумя трубам — много схем, советы подбора диаметра воздуховода и т.д.

Вторым вариантом предлагаю рассмотреть простую схему естественной вентиляции. Усложнена она необходимостью обустройства воздухообмена в подвале под гаражом. Для ясности действий рассмотрим пошагово процесс монтажа:

1. Нарисуйте схему гаража и подвала. Отметьте на чертеже места вытяжных и приточных отверстий, расположение каналов.

2. В нижней части стены пробейте перфоратором два приточных отверстия. Закройте их решеткой для преграды проникновения домашних животных внутрь помещения.

3. Из гаража в противоположном от приточного отверстия углу выведите трубой вытяжку через крышу на улицу. Нижний конец трубы опустите ниже потолка на 20-30 см.

Вытяжное отверстиеЧерез крышу выводим вытяжную трубу

4. В другом углу гаража для вентиляции подвала установите вытяжную трубу. Закройте ее теплоизоляцией для создания тяги. Один конец через крышу выведите на улицу. Другой конец вытяжной трубы через пол гаража пропустите в подвал, где под потолком оставьте патрубок длиной 20-30 см.

5. Отдельно в противоположном углу от вытяжки установите приточный канал внутри подвала. Нижний конец воздуховода опустите до пола, оставив зазор около 20 см.

6. Верхний конец приточки через перекрытие выведите в гаражное помещение. С помощью фасонных элементов сделайте вывод по полу через стену на улицу, где заранее подготовлен второй продух с решеткой.

7. На крыше установите на каждую вытяжку дефлектор. Всего должно получиться 2 трубы: выход из гаража и подвала.

Тягу возле приточных и выходных отверстий проверьте огнем зажигалки или листком бумаги. Для регулировки скорости воздушных потоков установите шибера. Щели прохода каналов через стены заделайте герметиком или монтажной пеной.

Вентиляция гаража своими руками.

Ответы на самые наболевшие темы

Как сделать проветривание готовой смотровой ямы?

Узнайте примерную толщину стяжки пола гаража. Отступив расчетное расстояние от верха смотровой ямы, прорежьте алмазной коронкой отверстие. Насадками с удлинителем выберите грунт, чтобы получился сквозной проход под стяжкой пола на улицу. Внутрь подготовленного канала вставьте трубу диаметром 100 мм.

Как сделать проветривания смотровой ямы на этапе строительства?й

Установите вертикально трубу в котлован. Нижний конец отводом выведите выше 20 см от пола смотровой ямы за границы будущей стенки. Верхний конец отводами и прямыми участками трубы выведите на улицу. После возведения стен смотровой ямы вертикальный канал останется за пределами кладки из кирпича или блоков. Получившийся в нижней части продух закройте решеткой от загрязнения крупным мусором.

Как часто надо чистить воздуховоды?

Каналы забиваются пылью, насекомыми грызунами, другими загрязнителями. Минимум раз в год прочищайте воздуховоды, тестируйте правильную работу системы.

На какой остановиться – принудительной или естественной системе?

Для домашнего гаража делайте естественный воздухообмен с регулировкой шиберами.
