Вытяжка для покрасочной камеры в гараже – подробное описание, схемы, фото, видео

О бщие требования к вентсистеме покрасочной камеры

Перечислим основные правила:

1. Вентиляция должна быть только механической (принудительной).
2. Фильтры необходимо устанавливать как на приточном, так и на возвратном воздухе.
3. Вентиляционное оборудование должно быть взрывозащищенным.
4. Воздух продувается через потолок вертикальным нисходящим потоком. Слив — организован через решетку в полу.

Что учитывается при проектировании? (+видео с общими сведениями)

Это то, что:

1. Габариты автомобиля. От этого зависит размер самой камеры — она ​​не должна быть слишком большой, так как тогда придется делать более мощную систему вентиляции. Средний размер автомобильных камер — 6.9×3.9×2.7.
2. Тип краски (знать состав лакокрасочных материалов, тип растворителей). Исходя из этого, можно выбрать лучшие фильтры.
3. Как часто планируется покраска и сколько времени займет работа.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Особенности вентиляционной системы

Что нужно учесть при расчете вентиляции в покрасочной камере:

Наименьшая скорость перемещения воздуха – от 25 см/с.
Необходимо не только контролировать удаление пыли из камеры, но и предусмотреть на пути поступающего воздуха фильтрующие элементы. Защита мест забора воздуха решетками, позволит предотвратить попадание мусора в систему.
Для надежности системы, необходимо предусмотреть несколько мест забора воздуха

Важно правильно подсчитать производительность устанавливаемых вентиляторов. Мощность приточного вентилятора должна быть на 1/3 больше, чем у вытяжного, чтобы не возникал забор воздуха с пылью из смежных помещений через дверь.
Важно, так расположить воздушные каналы и подобрать такую мощность вентиляции, которая не будет влиять на качество окраски изделия

Проще говоря, прямое воздействие струи воздуха, не должно повредить свежеокрашенную поверхность детали.
Трехкратная очистка поступающего воздуха: на входе; после нагрева и перед подачей в камеру
Возможность регулирования температуры и интенсивности воздухообмена
Нельзя надеяться только на естественную вентиляцию, так невозможно обеспечить необходимое количество чистого воздуха в камере, работать она будет неэффективно и неравномерно;
Желательно над рабочим местом, равномерно разместить вытяжные каналы. Иногда изготавливают жесткий каркас, на нем закрепляют несколько раструбов воздухозаборника. Так можно сделать удобную конструкцию, позволяющую отсасывать из камеры покрасочный туман;
Программатор и таймер, установленные в блок, увеличат комфорт рабочих цеха.

Смешанная вентиляция в окрасочном цехе

Следует заметить, что вся система вентиляции в покрасочном цехе состоит из общеобменной приточно-вытяжной вентиляции и местных отсосов (местной вытяжки). Приточный воздух поступает в помещение рассеянно и распределяется по всей площади цеха. В этом случае расчет системы вентиляции производится так, чтобы объем подаваемого воздуха был больше объема воздуха, удаляемого из камеры (приток свежего воздуха должен составлять не менее 80% от вытяжки отработанного воздуха).

ВАЖНО! Выброс вытяжного воздуха должен находиться на 2 м выше кровли. При проектировании и как следствие при эксплуатации системы общеобменной приточно-вытяжной вентиляции должны использоваться разные сети воздуховодов и разные воздушные шахты. Не допустима организация приточных и вытяжных вентиляционных каналов под полом

Кроме того, систему вентиляции покрасочного цеха оборудуют специальными взрывозащищенными обратными клапанами, располагаемыми на воздуховодах

Не допустима организация приточных и вытяжных вентиляционных каналов под полом. Кроме того, систему вентиляции покрасочного цеха оборудуют специальными взрывозащищенными обратными клапанами, располагаемыми на воздуховодах

При проектировании и как следствие при эксплуатации системы общеобменной приточно-вытяжной вентиляции должны использоваться разные сети воздуховодов и разные воздушные шахты. Не допустима организация приточных и вытяжных вентиляционных каналов под полом. Кроме того, систему вентиляции покрасочного цеха оборудуют специальными взрывозащищенными обратными клапанами, располагаемыми на воздуховодах.

Уровни  вытяжки и притока нужно размещать таким образом, чтобы при окрашивании в воздуховодах не появлялись мертвые зоны и зоны завихрений. А предотвратить появление таких зон позволяет грамотное разветвление сети воздуховодов.

Рисунок 1 – Пример организации системы вентиляции в цехе, предназначенном для покраски автомобилей

По окончанию каждого технологического процесса, необходимо выполнять «продувку» окрасочной камеры. Для фильтрации воздуха от частиц краски в вытяжных воздуховодах нужно использовать оросители (гидрофильтры). Также необходимо регулярно чистить решетки, воздуховоды и т.д.

Местная вентиляция малярного цеха

При проектировании местной вентиляции инженеры стараются сделать так, чтобы обмен воздуха производился как можно эффективней. Для этого воздушные массы из цеха отводятся в следующих пропорциях (от объема воздуха) в соответствии с зонированием цеха:

•  2/3 – из верхней зоны
•  1/3 – из нижней зоны

В зависимости от степени испарения растворителей и разбавителей соотношение может измениться.

Некоторые виды оборудования  необходимо оснастить местной вытяжкой, такие как:

• Агрегаты струйного распыления;
• Установки для обезжиривания;
• Камеры окраски;
• Сушильные камеры
• Ванны окунания
• Покрасочные столы

Тут нужна Картинка от Андрея в его программе «Местная вытяжка для окрасочного цеха»

При необходимости подача приточного воздуха осуществляется непосредственно в покрасочную камеру, его рекомендуется подавать над подшивным потолком, оборудованным фильтрующими кассетами.

Категорически запрещается соединять систему местных отсосов воздуха от окрасочных камер с другим оборудованием для создания единой системы воздуховодов, так как возможно осаждение или конденсация взрыво — и пожароопасных веществ в воздуховодах или оборудовании. Кроме того, из соединения этих веществ может образовываться взрывоопасная смесь или создаваться более опасные и вредные вещества. Возможность объединения местных отсосов горючих или вредных веществ в общие системы должна указываться в задании на проектирование.

При проектировании вентиляции в окрасочном цехе рекомендуется ставить пылевые вентиляторы и защищенными от искр, поскольку отлитающая шпаклевка, пыль, краска могут налипать на лопатки рабочего колеса вентилятора.

Для сотрудников покрасочных цехов осуществляется воздушное душирование, которое заключается в локальной подаче струи воздуха на ограниченную рабочую зону или непосредственно на сотрудника предприятия.

Воздушное душирование

Также для повышения уровня безопасности работников малярных цехов им выдаётся защитная спец. одежда, и предоставляются баллонные респираторы.

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Требования и расчет

Покрасочные камеры должны быть обеспечены приточной и вытяжной вентиляцией, с дополнительным обустройством вытяжки в верхней части помещения. Нижний отвод воздуха оборудуется путём поднятия решётки на 15—20 см над основным уровнем пола. В это пространство монтируются воздухозаборники с фильтрами.

Система воздухообмена в окрасочной камере в обязательном порядке оснащается фильтрующей системой как на приточном, так и на вытяжном участке. С ее помощью из поступающих масс удаляется пыль. На выходе, из отработанных газов удаляются красящие частицы, с помощью специальных краскоулавливающих установок.

При проектировании вентиляции используются сложные расчеты

Очень важно выполнить точный расчет скорости обновления воздуха в помещении. Почему это так важно?

1. Слишком сильные потоки воздуха могут привести к нарушению технологии покраски.
2. Низкая скорость поступления свежего кислорода приведёт к низкой эффективности проветривания и удаления технологических частиц. Такая ситуация несёт высокий уровень опасности для работающих на объекте людей.

На конструкцию покрасочной камеры и ее систему вентиляции существенное влияние оказывает размер и конструктивные особенности предметов, которые планируется покрывать краской в помещении.

Здесь важным показателем, который точно определяется при расчете системы вентиляции, является кратность. Кратность воздухообмена при обработке объектов с небольшой площадью поверхности должна быть пятикратной. То есть, столько раз должен обновляться воздух за единицу времени.

На объектах, предназначенных для обработки легковых автомобилей, кратность увеличивается в 50—100 раз. Исходя из параметров кратности, в камерах, обустроенных для покраски транспортных средств, не рентабельно производить нанесение краски на небольшие по площади предметы.

Стандартная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час. Такой объём обеспечивает создание благоприятных рабочих условий для персонала и соблюдение технологических требований.

Стандартная покрасочная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час

• длина – 7 метров;
• ширина – 4 метра;
• высота – 3 метра.

Определение объёма помещения производится путём умножения показателей длины, ширины и высоты. Наш объём равен 84 кубическим метрам. Цех используется для покраски автомобилей, его кратность равна 90. Рассчитываем производительность. 84 умножаем на 90. Получается проходимость воздуха 7 560 кубических метров в час. Показатель недостаточен и требует увеличения примерно в два раза. То есть нужно увеличить мощность оборудования или размеры помещения.

Чтобы рассчитать параметры приточно-вытяжной системы нужно учитывать параметры давления и производительности оборудования. Давление находится в прямой зависимости от площади фильтров. Чем больше фильтров «на входе» и «выходе», тем ниже давление.

Примерная стоимость вентсистемы (проектирование + оборудование + монтаж)

Выполним расчет стоимости при обустройстве помещения под покраску:

Статья расхода	Стоимость, тысяч рублей
Проектирование с учетом освещения, вентиляции, нагрева, фильтров	От 50-70
Вентилятор-«улитка» во взрывозащищенном исполнении, 18000 м³/ч, 4 кВт	40 (нам надо 2 штуки, значит 80)
Нагреватель (дизель или газ) на 250 кВт	От 75
Датчик температуры воздуха	1
Напольный фильтр для задержания краски (PS3), рулон 0.75х20 м	5
Потолочный фильтр тонкой очистки, класс F5, рулон 2х20 м	15
Угольный фильтр (на вытяжку)	12-15
Манометр перепада давления (чтобы следить за загрязненностью фильтров)	3-4
Комплект оцинкованных воздуховодов (со всеми отводами, адаптерами, врезками), длиной 30-40 м (на приток и на вытяжку, с запасом)	75
Панель управления вентиляцией	5-15

Итого выходит около 320 тысяч рублей только на вентиляцию (то есть освещение, отделку стен, напольные решетки, заезд, ворота — оплачиваем отдельно). Это не считая услуг специалистов по монтажу и подключению этого оборудования. Конечно, мы считали грубо округленные суммы, и на практике цена может оказаться ниже.

Примерная стоимость готовой камеры с вентсистемой

Готовые окрасочные камеры с вентиляцией (на 1 легковое авто) стоят примерно столько:

1. Colortech CT 7000 (Турция): от 1.3 млн рублей. Размер — 7х4х2.8 м, горелка на 237 кВт, производительность притока и вытяжки — по 18000 м³/ч.
2. Colortech CT 6000 (Турция): от 1.1 млн. Характеристики те же, только размер другой: 6.2х4.08х3.4 м.
3. СК-1 Техносоюз (РФ): от 750 тысяч. Размер — 7.2х4.8х3.5 м, производительность по воздуху — 22000 м³/ч, регулировка температуры — от +20º до +90º.
4. Guangli GL-2000A GL-3 (Китай): от 1 млн. Размер — 6.9х3.9х2.7 м, производительность по воздуху — 24000 м³/ч.
5. Technoline Grand (Китай): от 800 тысяч. Размер — 6.9х4х2.9 м, воздухообмен — 26000 м³/ч, дизельная горелка на 330 кВт.
6. SPK-4.4.3 (РФ): от 2.7 млн. Размер — 4х4х3 м, воздухообмен — 10000 м³/ч, для нагрева воздуха — ТЭН на 282 кВт. Есть программируемый контроллер с сенсорным управлением.
7. Atis Aqua Prima 7.5.4 (РФ): от 900 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 24000 м³/ч, дизельная горелка 218 кВт.
8. Nordberg Standart (Китай): от 975 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 80000 м³/ч, дизельная горелка на 202 кВт.

У всех моделей есть фильтры (набор и их качество — разное), встроенные взрывозащищенные светильники, пожарные датчики, системы управления вентиляцией. В цену не включена доставка и установка.

Презентация покрасочной камеры Blowtherm (видео, не на русском)

Как сделать систему вентиляции в покрасочной камере своими руками?

Как сделать систему вентиляции в покрасочной камере своими руками?

А теперь поведем речь о том, как сделать систему вентиляции в собственноручно созданном покрасочном боксе. Для этого понадобится немало подручных материалов, качество и количество которых Вы будете определять самостоятельно в процессе подготовки и соизмеряя свои финансовые возможности.

Итак, после того, как стены гаража будут обшиты пластиковой вагонкой либо металлическим профлистом, а на стенах и под потолком будут расставлены лампы дневного света, следует установить воздухозабор. Он устанавливается под потолком вместе с тепловой пушкой и дополнительными тэнами. Из тепловой пушки воздух разводится при помощи воздуховодов в шесть-восемь различных точек по всему периметру нашего гаража в одном направлении – к центру.

Следует уделить немного внимания тепловой пушке. Для того, чтобы понять что это такое, представьте себе фен для сушки волос, по сути это та же тепловая пушка, но в миниатюре. В общей сложности под тепловой пушкой подразумевается вентилятор, гонящий воздух сквозь нагретые спирали. Цена такого устройства будет зависеть от его производительности, а также бренда и количества доступных настроек. Но ее можно сделать и самостоятельно, а в качестве спирали взять нихромовую проволоку. Еще один вариант (пожалуй, самый простой) – провести от тепловых вентиляторов гофру – вот и вся тепловая пушка.

Пол как элемент системы вентиляции

Пол как элемент системы вентиляции

Как уже упоминалось выше, требуется произвести определенные процедуры по поднятию пола. Для этого в большинстве случаев делается стальной рифлено-дырчатый пол из уже готовых листов, либо сварить решетку из прутьев арматуры. В целом пол должен получиться приподнятым на 15-20 сантиметров от земли, что необходимо для установки вытяжки на базе вентилятора.

Вы можете установить теплогенератор, работающий на соляре, что будет гораздо дешевле. Однако лучше использовать тэны, работающие на электричестве. Это хоть и дороже, но в несколько раз безопаснее. Тэны – это специальные электронагревательные приборы, которые представляют собой металлические трубки, заполненные теплопроводящими электрическими изоляторами. В самом центре этого изолятора можно найти токопроводящую нихромовую нить, которая характеризуется определенным сопротивлением. Это необходимо для того, чтобы передавалась необходимая удельная мощность непосредственно на поверхность тэн.

Альтернативный способ сушки  – инфракрасные лампы

Инфракрасная сушка – как альтернативный способ сушки

Есть еще один вариант сушки автомобиля после покраски. Для этого придется отказаться от процедуры сушки машины воздухом, установив инфракрасные лампы. Таким образом, лакокрасочное покрытие высыхает гораздо быстрее, исключается возникновение воздушных потоков, что значительно упростит задачу окрашивания машины. Но помните, что даже если в Вашем боксе установлены инфракрасные лампы, то это не означает отсутствие необходимости сооружать вентиляционные системы. Хорошая вентиляция нужна не только для сушки, но и непосредственно для самой процедуры окрашивания машины.

Таким образом, мы с вами соорудили жизненно важный элемент покрасочной камеры – систему вентиляции воздуха. В общей сложности в большинстве покрасочных боксов используется классическая система вентиляции. Это предусматривает подачу наружного отфильтрованного потока воздуха сверху. После циркуляции отработанный воздух выбрасывается обратно наружу. Важную роль в этом деле также играет сезонность проведения работ. К примеру, в зимнее время подогрев наружного воздуха производится до 20-25 градусов.

Главное, что должно предусматриваться такой конструкцией – максимально равномерное распределение потоков воздуха сверху вниз. Результатом этого стает создание наилучших условий для окрашивания автомобилей. Важную роль также играет система фильтров. Обычно она простая и дает возможность устанавливать фильтры разных марок.

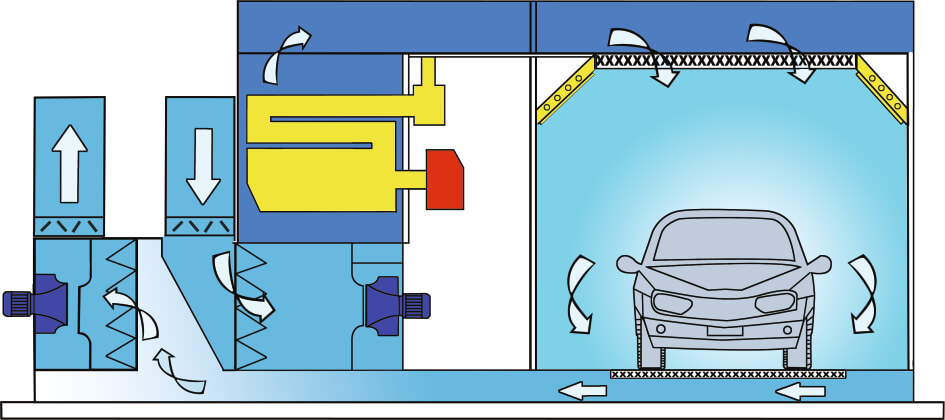

Устройство и схема

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.

При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.

Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:

1. Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
2. Создание особых условий для покраски (температурного режима в 30 градусов).

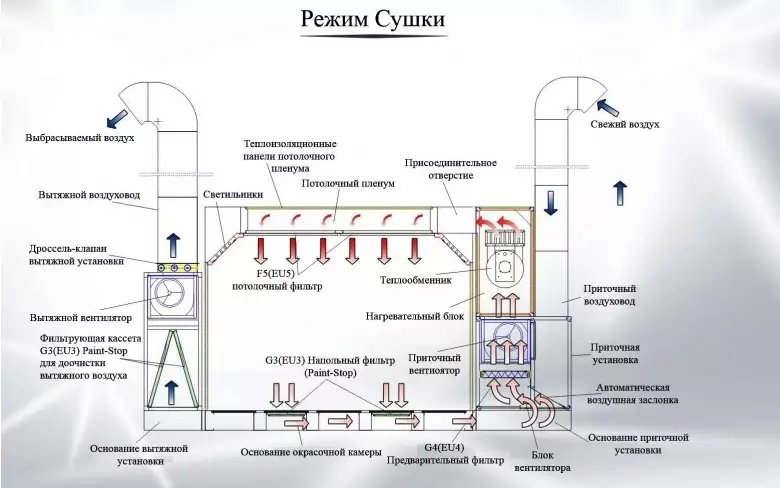

3. Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

Вентиляция в гараже для покраски или малярном цеху в своём устройстве имеет следующие конструктивные элементы:

1. Вентиляторы.
2. Нагревательные элементы (тены).
3. Пылеулавливающие фильтры на приточной линии.
4. Краскоулавливающие и пылеулавливающие фильтры на вытяжной линии.
5. Траншеи и отверстия в полу, закрытые решётками.

При проведении покрасочных мероприятий, важным технологическим фактором является определённый уровень давления. Нужные результаты обеспечиваются за счёт установки на притоке и вытяжке вентиляторов с регулируемой мощностью.

Если требуется повышенное давление, на большую мощность включается входной прибор. Если нужен разряженный воздух, вентилятор «на выходе» включается в режим более высокой мощности.

При проектировании и расчете важно избегать образования «мёртвых зон», где воздушные массы могут застаиваться и концентрироваться в загрязнённом виде. Ещё один важнейший показатель эффективности — герметичность. Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол

Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность

Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол. Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность.

Кроме отверстий для качественного выведения воздуха, может использоваться принцип поднятия пола. За счёт этого процесса образуется пространство по краям напольных плит, куда монтируется вытяжка и фильтрующие приспособления.
