Характеристики и виды откатных гаражных ворот, этапы установки и настройки своими руками

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы

1. Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями

Изготовление бетонного основания

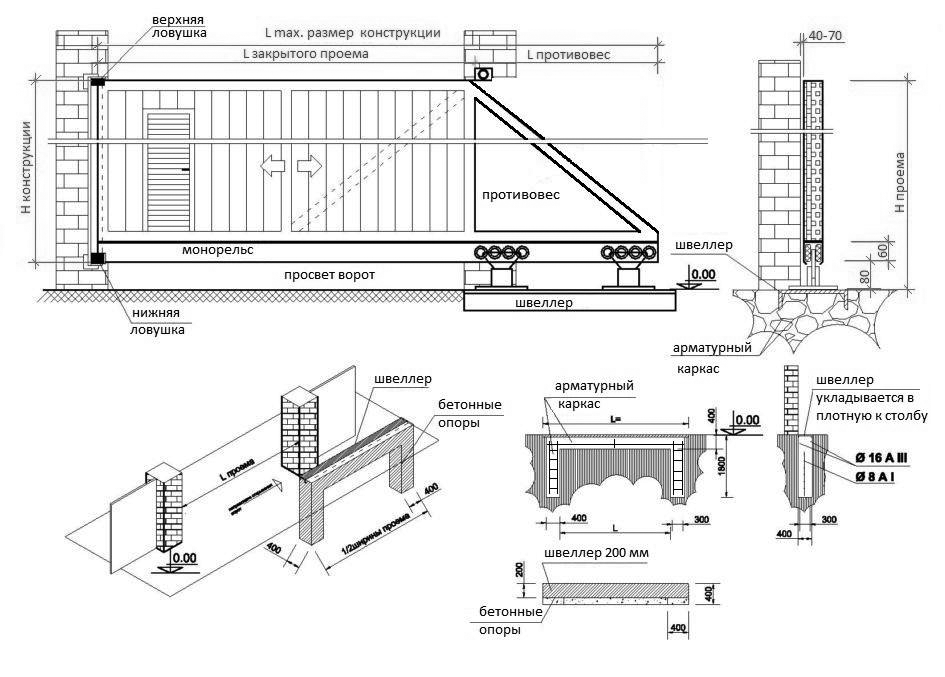

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

1. Инверторный сварочный аппарат.
   Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
2. Болгарка.
   С ее помощью режется швеллер и другие заготовки для будущих ворот.
3. Компрессор.
   Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

Рекомендации по выполнению работ

Любому ограждению необходимо прочное основание, чтобы оно было не только прочным, но и устойчивым. Правильно установленный забор на склоне оказывает влияние на укрепление поверхности грунта. Каменное ограждение является оптимальным вариантом для того, чтобы участок был укреплен.

Схема забора с уклоном на фундаменте.

Каждая последующая секция должна располагаться ниже предыдущей секции.

Самый дешевый и менее трудоемкий способ — это натянуть сетку-рабицу. Даже если будут наблюдаться перепады высоты склона, то ограждение из такой сетки все равно будет ровным, натянутым параллельно поверхности земли. Среди недостатков ограждения можно отметить его непрезентабельный внешний вид. С целью предотвращения коррозии металла, установка секционного забора осуществляется при соблюдении расстояния между ограждением и грунтом, равным 5-10 см.

В процессе строительства каменных заборов используется песчаник или известняк. Можно использовать бетон, кирпич, бетонные плиты. Всем этим материалам присуща прочность, долговечность, высокая устойчивость к влиянию различных факторов внешней среды.

Если строить забор из дерева или металла, то потребуется особый уход за ограждением. Лучше всего строить забор из сосны, которая может служить от 20 до 30 лет. За бетонным, каменным или кирпичным забором не требуется тщательный уход. Перед установкой забора необходимо очень тщательно продумать все нюансы, с которыми можно столкнуться в процессе строительства.

Чтобы избежать лишних затрат, необходимо проводить геодезическую съемку на будущем участке строительства. Она необходима, если в процессе инженерно-геологических наметок ее не проводили. Перед началом рытья траншеи или котлована, следует определить самый высокий участок и начать рыть там. Делать выемки необходимо на одном уровне.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

1. Ручной откат.
2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

• Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
• Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
• Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
• Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

https://youtube.com/watch?v=NlyV7eyRgDg

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

• Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
• Снизу приварить к основанию направляющую балку.
• На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

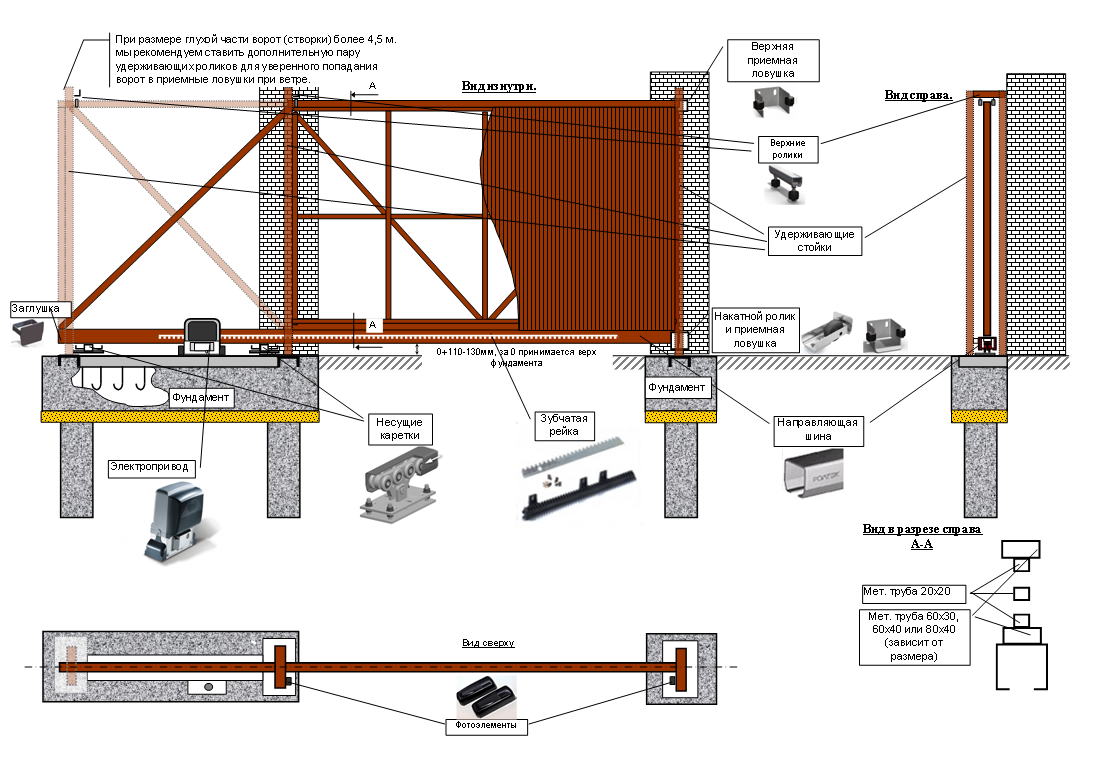

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.

Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Post Views: 225

Требования к полотну

Надежные откатные ворота для гаража можно соорудить самостоятельно, если следовать технологии. Чтобы конструкция не создавала проблем в процессе эксплуатации и реже требовала ремонта, следует оборудовать ее в соответствии с определенными требованиями. Для этого существует несколько правил:

Ворота должны быть максимально устойчивыми и жесткими, чтобы во время движения створка не деформировалась.
Следует учесть массу ворот, чтобы они не оказались слишком громоздкими

​Внимание! Полотно должно сохранять форму, не прогибаясь под своим весом. Для этого создают жесткую раму

Для створки следует приобрести качественные металлические элементы, не пораженные коррозией. В этом случае ворота прослужат намного дольше.
Ширину створки рассчитывают по такой формуле – П+200 мм. Здесь «П» представляет собой ширину проема. К этому значению дополнительно добавляют 200 мм, чтобы перекрыть проем с каждой стороны на 10 см.
Оптимальной шириной противовеса является 50% от ширины проема. Если сделать его меньше, механика может быстро выйти из строя в результате износа деталей.
Учитывая, что парусность створки для откатных ворот довольно большая, необходимо учесть ветровые нагрузки в процессе установки. Обшивку следует сделать прочной, чтобы она не прогибалась даже при сильном ветре. Однако лучше не увеличивать общую массу полотна, чтобы не увеличивать нагрузку на роликовые опоры.

От боковых зеркал автомобиля до боковых краев проема должно оставаться 40-50 см с каждой стороны.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

• профилированный металлический настил;
• опорные трубы;
• профили из стали;
• ролики подшипникового типа;
• гаечный ключ;
• стальные уголки;
• материалы для изготовления бетона;
• направляющая балка;
• электродрель;
• лопата;
• электропривод;
• сверла подходящего размера;
• аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки

Затем следует выполнить такие действия:

• Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
• Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
• Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
• Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы. К нижнему основанию полотна приваривают направляющую балку. Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.

Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.

После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы. После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка. На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Несколько слов о подвесных откатных воротах

Подвесные откатные ворота чаще всего используются в промышленных зданиях: в ангарах, складах, гаражах, доках и так далее.

Откатные ворота имеют модульную конструкцию, благодаря конторой легко выполняется сборка. Чаще всего ворота изготавливают из стали. Детали для крепления покрывают слоем цинка, который защищает их от коррозии.

Классические ворота с двумя створками из железа либо дерева уже не пользуются такой популярностью, как ранее. На смену им приходят современные конструкции, которые являются более удобными в эксплуатации. К подобным воротам можно отнести подвесные, которые актуально использовать как в роли гаражных дверей, так и в роли въезда на участок.

Схема установки приводов на подвесные сдвижные ворота.

Подвесные ворота устроены по такому же принципу, как откатные. Отличие только в том, что в конструкции подвесных ворот используется направляющая, которая крепится к верхней балке перекрытия. Откатные же ворота содержат рельсу. Подвесная конструкция изготавливается с использованием пластика либо листового металла. Движение створки будет происходить вдоль ограждения либо стены. Подобные ворота могут иметь автоматизированный либо ручной привод.

Откатные ворота преимущества и недостатки

Откатные ворота обладают рядом ключевых преимуществ, которые делают их идеальным выбором для многих владельцев домов. Однако, как и любое другое решение, они имеют свои недостатки. Давайте рассмотрим преимущества и недостатки откатных ворот в следующей таблице:

Преимущества	Недостатки
Экономия пространства. ворота открываются вдоль забора, что позволяет оптимально использовать пространство.	Высокая стоимость. откатные ворота и их установка обычно стоят дороже, чем обычные ворота.
Надежность и долговечность. с правильной установкой и обслуживанием, откатные ворота могут служить долгие годы.	Сложность установки. установка откатных ворот требует специальных навыков и оборудования.
Универсальность. откатные ворота подходят для широкого спектра построек и стилей домов.	Не подходит для неровных участков. откатные ворота требуют ровной поверхности для нормальной работы.
Возможность автоматизации. откатные ворота легко автоматизировать, что добавляет удобства.	Необходимость в регулярном обслуживании. для сохранения работоспособности ворот требуется регулярное обслуживание.

Важно помнить, что ваши конкретные нужды и обстоятельства определяют, будут ли откатные ворота лучшим выбором для вас. Прежде чем принять решение, внимательно взвесьте все преимущества и недостатки

Откатные ворота по схеме Якселя своими руками

Откатные ворота по схеме Якселя — это популярное решение для частных домов и участков, которое можно сделать своими руками. Инструкция ниже предполагает, что у вас уже есть навыки работы с металлом и основные инструменты для этой работы.

Материалы:

• Профильная труба 60х60 мм — для рамы ворот
• Профильная труба 40х20 мм — для наполнения ворот
• Квадратная труба 100х100 мм — для стоек ворот
• Листовой металл — для обшивки
• Воротные ролики
• Рейка для откатных ворот
• Замок, ручка для ворот
• Крепежные элементы (болты, гайки, шурупы)
• Анкерные болты — для крепления стоек к основанию
• Бетон — для установки стоек ворот

Инструкция:

1. Измерьте ширину проема и определите размеры ворот. Длина ворот должна быть больше ширины проема на 0,5-1 метр.
2. Из профильной трубы 60х60 мм сварите раму ворот. Убедитесь, что все стороны рамы прямые и углы прямые.
3. Из профильной трубы 40х20 мм создайте наполнение ворот, приварив его к раме. Дизайн наполнения может быть любым, в зависимости от ваших предпочтений.
4. Сварите стойки ворот из квадратной трубы 100х100 мм. Высота стоек должна быть больше высоты ворот на высоту роликов и зазор.
5. Установите стойки ворот, закрепив их анкерными болтами к основанию и залейте бетоном.
6. Когда бетон застынет, установите воротную раму на ролики и рейку. Убедитесь, что ворота легко открываются и закрываются.
7. Обшейте ворота листовым металлом с внешней стороны.
8. Установите замок и ручку.
9. При необходимости окрасьте ворота в выбранный вами цвет.

Простые откатные ворота своими руками

Откатные ворота своими руками — это проект, который требует времени, терпения и некоторых навыков, но позволяет создать удобную и надежную конструкцию. Вот подробная инструкция, как это можно сделать.

• Подготовка. прежде всего, вам потребуются материалы и инструменты. Среди материалов. металлические профили для создания рамы и створки ворот, ролики, направляющие, а также привод для автоматизации (если это предусмотрено). Инструменты включают в себя измерительную ленту, уровень, болгарку, сварочный аппарат.
• Расчеты. определите размеры ваших ворот, основываясь на размерах проезда и свободного пространства рядом с ним.

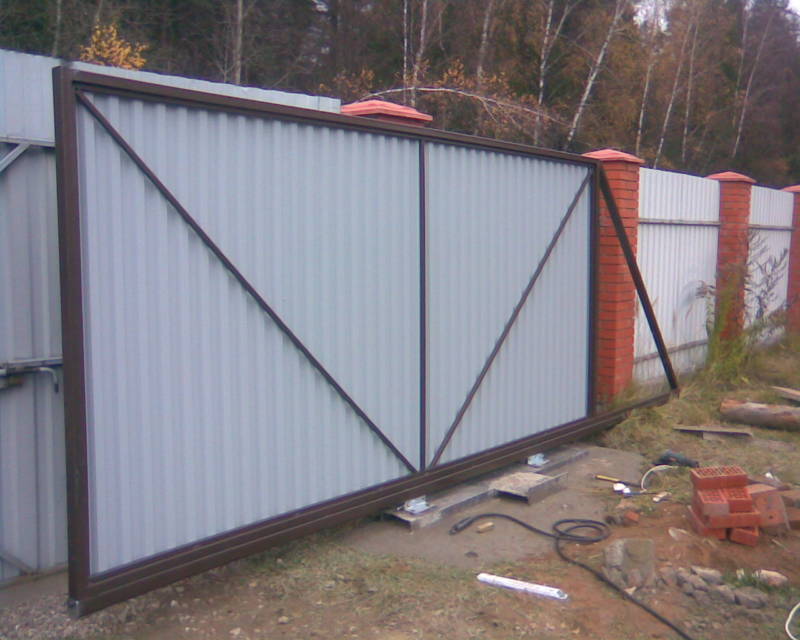

• Создание рамы. используйте металлические профили для создания рамы ворот, учитывая заранее выбранные размеры. Приварите профили друг к другу, образуя прямоугольник или квадрат.
• Установка роликов и направляющих. установите направляющие на раму ворот и ролики на подходящее место на заборе или стене.
• Установка створки ворот. после того, как ролики и направляющие установлены, можно приступить к установке створки ворот. Она должна плавно двигаться вдоль направляющих.
• Установка привода (если предусмотрено). привод следует установить согласно инструкции производителя. Он может быть как механическим, так и электрическим.
• Финальные штрихи. в завершение можно покрасить ворота или обработать их антикоррозийным средством для продления срока службы. Также убедитесь, что ворота без проблем открываются и закрываются.

Достоинства и недостатки откатной конструкции дачных ворот

Многих интересует, почему выбирается откатная конструкция? Сложность исполнения откатного механизма выше, а стоимость — больше. Но перечень преимуществ у откатных ворот своими руками намного шире, чем список недостатков.

Достоинства откатных воротных створок:

Простые действия при открывании створок, без приложения чрезмерных усилий. Невысокая цена на строительный комплект, низкая себестоимость конструкции. Собранные ворота своими руками можно автоматизировать и механизировать, не усложняя конструкцию

Открытые створки ворот не нужно фиксировать, как распашные створки, что особенно важно при ветре на открытой местности. Каждую или любую из половинок ворот можно остановить в любом месте при наличии системы автоматического открывания. Автоматизированный объект можно снабдить блокировкой

При должной защите всех узлов и механизмов срок без службы ворот без ремонта – 50 лет и более. Если необходимо провести плановый или срочный ремонт, ворота продолжат работать даже при отключении электронных и электрических систем

Автоматизированный объект можно снабдить блокировкой. При должной защите всех узлов и механизмов срок без службы ворот без ремонта – 50 лет и более. Если необходимо провести плановый или срочный ремонт, ворота продолжат работать даже при отключении электронных и электрических систем.

Отрицательные моменты при эксплуатации ворот своими руками:

1. Чтобы смонтировать ворота своими силами, покупается специальная фурнитура.
2. Под столбы воротных створок необходимо обустраивать мощный заглубленный фундамент.
