Обшивка ворот
Обшивка ворот – этап работ, во время которого важно все делать качественно, так как от этого будет напрямую зависеть не только внешний вид конструкции, но и ее функциональность. При сварке соблюдаем следующий порядок действий:. При сварке соблюдаем следующий порядок действий:
При сварке соблюдаем следующий порядок действий:
По размеру створок обрезаем листы оцинкованного железа. Не забываем учитывать, что полотно левой створки должно быть на несколько сантиметров шире, и идти внахлест на профиль правой створки. Лист металла сразу приваривается к каркасу в нескольких точках. Обшивка правой части конструкции обрезается с учетом двух сантиметров, указанных выше. То есть – край металлического полотна не доходит до края профиля на указанное расстояние. Приступаем к сварочным работам
Лист металла важно сразу прихватить по углам и в центре, чтобы он никуда не съехал, так как в противном случае один из углов может выгнуться наружу. Это не смертельно, и исправляется при помощи кувалды, но проще сразу сделать все качественно
Проварка производится не одним сплошным швом, а точечно
В противном случае створки ворот может повести. Если же вы хотите варить сплошным, то при помощи струбцин рамы необходимо плотно прижать струбцинами к швеллеру, и варить этапами примерно по 10 сантиметров
Важно – каждый раз с другой стороны, чтобы избежать перегрева металла
Размеры гаражных ворот и начало работ своими руками
Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.
Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) – так надежнее.
Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли
Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника. ШАГ 1: выставление рамы

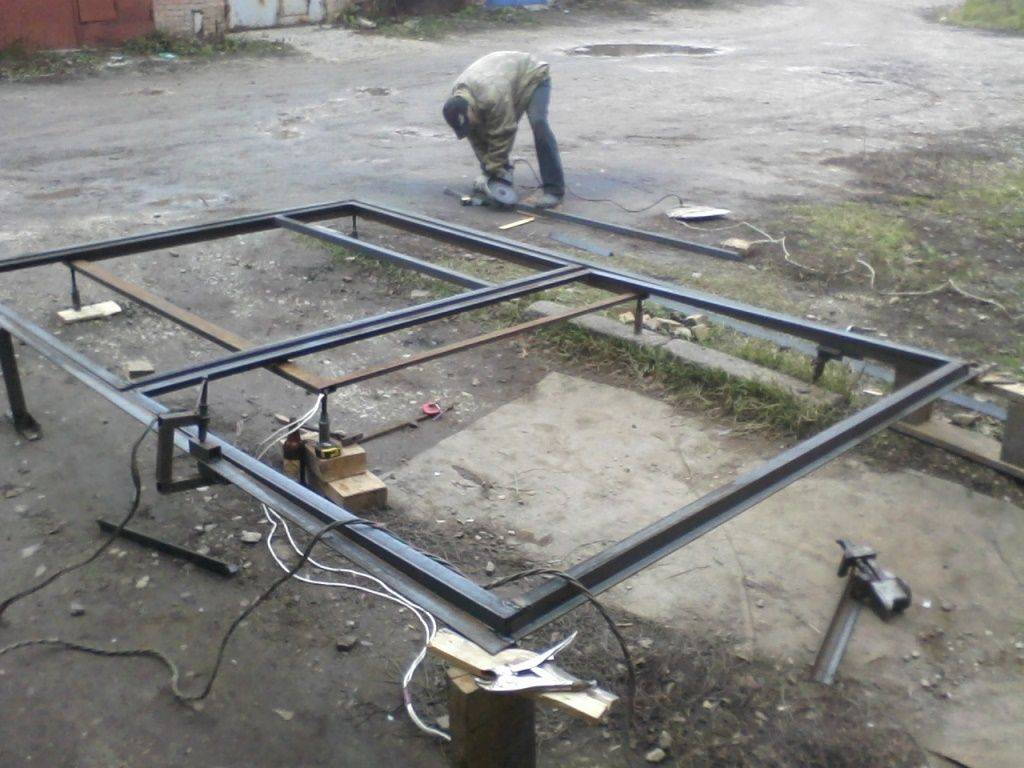

Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции
ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.
ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.
ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.
ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь)
Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).
ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.
ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше
Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм
Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.
После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!
Как собрать ворота своими руками
Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.
Шаг 1. Подготовка
На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.
Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.
Шаг 2. Сборка и сварка
Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.
Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.
Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.
Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.
Помимо каркаса створок нужно подготовить коробку
. Коробка
крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.
Шаг 3. Облицовка и покраска
Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.
Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.
Подробнее про облицовку
Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.
Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.
Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.
Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.
Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.
Виды ворот
Заготовка материалов
Чтобы в нужном количестве приобрести металл для заполнения въездного проема, необходимо обмерить габариты последнего и толщину фронтальной стены. Понадобится такой металлопрокат:
уголок равнополочный не менее 75 мм шириной – на обрамление стен вокруг въезда и для изготовления створок;
Равнополочный уголок разных размеров
- то же, шириной 60 мм для раскосов;
- стальной лист толщиной 2 мм и более для дверных полотен и связей между рамами;
Лист стальной нержавеющий 2мм
простые цилиндрические навесы (шарниры) наружной установки;
Основные разновидности цилиндрических петель
задвижки – 4 шт., можно сварить из кругляка либо купить готовые;
Задвижка для ворот
замки.
Связи в виде полос металла шириной 10—15 см, по длине равных толщине стены, можно нарезать заранее. Поскольку в процессе сваривания гаражных ворот своими руками потребуются разные подставки и подкладки, то под рукой стоит держать отрезки уголков, профильных труб и прочего проката, имеющегося в хозяйстве.
Перечень инструментов тоже невелик:
- сварочный инвертор;
- УШМ — машина шлифовальная угловая (болгарка);
- дрель электрическая;
- струбцины;
- средства измерения – рулетка, линейка, угольник и жидкостный уровень;
- обычные слесарные инструменты – молоток, пассатижи и так далее;
- расходные материалы: электроды сварочные диаметром 3 мм, круги по металлу, сверла.
Для установки замков понадобится крепежный метиз – болты, гайки, шайбы. В конце работ полотна необходимо загрунтовать и окрасить своими руками, для чего обычно используется состав ГФ-021 и пентафталевая эмаль (ПФ) соответственно.
Как сварить металлические распашные ворота для дачи своими руками
Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.
Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.
Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.
Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.
При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.
С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.
Весь металл необходимо нарезать согласно разметке. Будьте внимательны при измерении необходимых отрезков. Если не уверены, оставьте небольшой запас по длине заготовок.
Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.
Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.
Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.
Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.
На этих фото показаны распашные металлические ворота, изготовленные своими руками:
Сварка ворот
Следующий этап – сварка. Ниже представлена схема расположения створок, калитки, опор.
Створки и калитку лучше сваривать на ровной поверхности, если есть специальный сварочный стол, то он будет лучшим вариантом.
Эти меры необходимы для избежания деформации всей конструкции. Сначала сварке подвергается внешняя рама.
Правильно будет сложить рамы на стол (для получения ровного прямоугольника), проверить углы, они должны быть 90 градусов, и диагонали также должны быть равными.
После этого сваривают внутреннюю раму, которую приваривают к внешней. Швы при этом не должны быть большими (не более 2 см).
Если створки ворот получаются больше 1 метра, то правильно будет установить вертикальную перекладину для укрепления конструкции. См. видео.
Видео:
Расположение внутренней рамы зависит от количества слоев обшивки: при односторонней – профильные трубы располагают ближе к одной из сторон каркаса, при двусторонней – расположение внутреннего каркаса должно быть между профильных труб внешней рамы.
Калитку делают аналогичным образом, без вертикальных укрепляющих труб, поскольку ее размер меньше размера ворот.
После проделанных работ необходимо зачистить и отшлифовать все швы.
Если обшивка ворот будет происходить с помощью профлиста, то тогда необходимо перед обшивкой сделать покраску каркаса, в других случаях (кованые ворота, из цельного металлического листа) покраска осуществляется после обшивки.
Обшивка начинается с приваривания петель. Расположение петель должно быть ровным, сначала они крепятся к опорам, после – к каркасу. Обшивать ворота можно деревом, металлическими листами, с помощью профиля, ковки и пр.
Обшивать можно с двух сторон либо с одной – в зависимости от желания хозяина.
Изготовление
Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.
Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:
- Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
- Каркас. Его выполняют из прокатного уголка.
- Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.
Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.
После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем
Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность. Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами
Сделайте из них подкладки и еще раз проверьте форму на неровности
Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.
Как сварить ворота в гараж?
После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.
Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.
Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.
В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.
Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.
После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.
Требования
Перед тем как сварить ворота на гараж из уголка или профиля, необходимо ознакомиться с требованиями, предъявляемыми к качественным воротам:
- размер ворот должен быть оптимальным относительно габаритов автомобиля, и обеспечивать беспрепятственный, простой выезд;
- минимальное расстояние от бока автомобиля до створки ворот с каждой стороны – минимум 30 сантиметров. Если автомобиль небольшой, все равно постарайтесь сделать расстояние максимально большим – вдруг решите позже приобрести внедорожник;
- для легковых автомобилей оптимальная высота ворот составляет не менее двух метров;
- размеры проемов отличаются в зависимости от размеров самой постройки, здесь все подбирается индивидуально;
- важнейшая функция гаражных ворот – защита от взлома. Лучше всего использовать для обшивки оцинкованные листы стали толщиной не менее 3-5 миллиметров. Для дополнительного укрепления можно использовать запоры, предназначенные для внешних колодок. Если есть возможность, нелишними будут и бронированные накладки;
- еще один важный параметр – защита от негативных атмосферных воздействий, которая лежит на креплении ворот. Для обеспечения надежного прилегания полотна стоит использовать вертикальные запоры, препятствующие перекосу. Также нелишним будет и уплотнитель – он обеспечит створкам и раме хороший контакт.
Размеры
На что обратить внимание
При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:
- Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
- Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
- Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
- Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
- Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
- Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
- Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
- Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.
Петля в разрезе
Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
