Способы утепления
В качестве утеплителя для ворот на болтах, как правило, используется пенопласт. Вначале выполняется разметка. Далее острым ножом вырезают куски требуемого размера. Между профлистом и пенопластом необходимо оставить небольшой зазор при помощи брусьев. Закрепить их на металлической поверхности можно с помощью жидких гвоздей.
Пространство заполняется утеплителем. Стыки пенопласта обрабатывают строительной пеной. Мостики холода, которые остались на ребрах жесткости, можно закрыть фольгированным утеплителем.
Рядом с домом
Использование профлиста при изготовлении ворот без сварки позволяет значительно сэкономить и самостоятельно сделать надежное ограждение. Нужно только внимательно продумать устройство, правильно подойти к созданию проекта и точно соблюдать технологию.
Установка столбов
Подготовка ям под столбы
Начать надо с устройства воротных столбов. Вариантов тут несколько – деревянный брус, сечением не менее 150 миллиметров на 150 миллиметров, цельное круглое бревно диаметром сантиметров двадцать в комле и железный прокат – швеллерная балка толщиной 14–16 миллиметров. Приведенные варианты это то самое, что под силу поднять одному–двум мужикам без применения кранового оборудования.
Глубина ям под воротные столбы должна быть равна трети высоты надземной части. Надземная часть столба должна быть на 50 сантиметров выше, чем само полотно створок. Это делается из того расчета, чтобы нижний край ворот был приподнят над землей на 20-30 сантиметров, и немного осталось сверху. Под столбы из дерева яма должна быть чуть-чуть шире, чем сам столб, чтобы ненарушенный слой грунта лучше держал. Такую яму лучше всего делать приставкой к трактору – «вертушкой» или ручным садовым буром.
На дно ямы насыпают немного гравия и тщательно его утрамбовывают, после этого туда надо налить некоторое количество строительного битума или гудрона. Весь столб, а особенно та его часть, что будет на уровне земли, надо обработать водорастворимыми антисептиками. Нижнюю часть можно обжечь на костре и завернуть в рубероид, после чего паяльной лампой прогреть лист рубероида, чтобы он приварился к дереву. А можно обработать горячим битумом.
В круглом бревне надо выбрать паз–четверть, для плотного прилегания створки ворот. После этого столб устанавливают в яму и, постоянно контролируя его вертикальность, подсыпают мелким гравием, непрерывно трамбуя его. После установки столб должен выстояться дня два, перед тем как на него навесят створки ворот. Для столба из швеллера надо копать яму метр на метр, засыпать ее дно гравием, утрамбовать и залить туда бетонный раствор. В качестве наполнителя вместо щебня или гравия можно использовать даже бой кирпича.
До полного застывания раствора может пройти месяц, все это время надо удерживать столб строго вертикально. Для ускорения и придания столбу из швеллера дополнительной устойчивости, к его нижней части можно приварить квадрат из стального листа толщиной не менее 3 миллиметров, размером 50 на 50 сантиметров. Створки ворот можно вешать, когда швеллер ощутимо крепко держится, особенно если его верхние концы соединены друг с другом. Швеллер должен быть повернут плоской стороной внутрь ворот.
Конструкция строения
Калитки, как правило, делают распашными.
Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.
Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.
Распашная или раздвижная
Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.
Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.
Способ №1. Краб-элементы
Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.
Краб-крепление для профильной трубы
Существуют такие виды краб-элементов:
- объемные (предназначены для соединения трех труб по углам или четырех внутри);
- Т-образные (предназначены для соединения трех труб);
- Х-образные (предназначены для фиксации четырех труб);
- Г-образные (предназначены для соединения двух профилей).
Разновидности креплений профильных труб краб-системой Домашние мастера используют краб-системы, чтобы без сварки собирать:
- теплицы, парники;
- стеллажи, скамейки;
- летний душ;
- клетки для питомцев, вольеры;
- беседки, навесы;
- опоры для вьющихся растений, легкие ограждения.
Такие крепежи используются в теплицах и парникахНа заметку! Еще краб-системы используют для временного соединения деталей при ремонте сварных конструкций. В целом, это достаточно надежный способ соединения, едва ли уступающий сварке по прочности.
- большой срок службы (до 50-ти лет);
- конструкции можно многократно собирать/разбирать;
- доступная стоимость краб-элементов;
- со сборкой справится даже неквалифицированный работник;
- универсальность.
- нельзя соединять трубы больше 40х40 мм;
- места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
- трубы можно соединять лишь под углом 90 градусов;
- если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
- гайки нужно регулярно подтягивать.
Обзор технических характеристик профлиста
Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.
Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:
- легкость;
- высокая жесткость;
- простой раскрой;
- быстрота сборки конструкции;
- длительной срок эксплуатации;
- изделия из этого материала красиво выглядят в течение долгого времени;
- возможность его менять.
Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.
Обзор технических характеристик профлиста
Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.
К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:
- легкий вес;
- достаточно высокая жесткость;
- легкий раскрой;
- быстрота сборки конструкции;
- долговечность результата;
- сохранение внешнего вида в течение длительного времени, возможность его менять;
- эстетичность.
Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.
Деформация профлиста от удара Источник www.shumoekran.ru
Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.
Монтаж распашных ворот сварным способом
Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.
Чаще всего выбираются следующие размеры:
Для монтажа потребуются:
Монтаж опор
Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

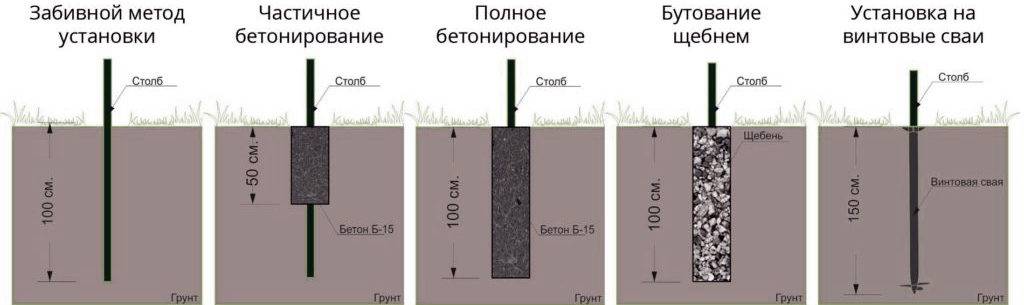

Крепление отдельных опор может производиться так:
Сборка рамы
Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.
Таким же образом можно сделать ворота на болтах.
Обшивка каркаса
Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.
Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.
Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.
Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.
Особенности конструкции ворот распашного типа
Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.
Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.
Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.
В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.
Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.
В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.
Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.
Конструкции створок
С первого взгляда может показаться что, вариантов различных конструкций с таким материалом добиться сложно. Но это не так, перебирая различные вариации установки перемычек можно добиться их расположения:
- Наискосок.
- Горизонтально.
- Крестообразно.
Даже крестообразная конфигурация отвечает всем необходимым эксплуатационных критериям. Полотно получается прочным и износостойким.
Конструкция ворот может быть разнообразной. Самые популярные варианты это с силовой рамой, которая проходит по периметру ворот и без неё. Понятно, что наличие дополнительной фиксирующей рамы позволит сделать ворота более устойчивыми и прочными, но за это придется расплатиться ограничением на высоту проезжающего транспорта.
Ворота из профнастила своими руками, у которых опорные сваи надежно вкопаны в землю, могут обойтись и без лишних конструкций.
Для того, чтобы упростить процесс установки обшивки ворот профнастилом, можно к ним приварить нержавеющий металлический профиль шириной минимум в 10 мм. Это обеспечит, во-первых простоту установка, во-вторых придаст будущей конструкции эстетичности.
Закрепление профнастила
Листы закрепляются кровельными саморезами, можно болтами. На перекладинах, профлистах сначала требуется высверливать отверстия выбранного диаметра. Саморезы допускается ввинчивать сразу в металл. Чтобы упростить процесс рекомендуется применять шуруповерт с низкими оборотами.
Монтировать профлисты требуется от угловой опоры. Нужно уделить достаточно внимания на работу с первым листом. Последующие выравниваются под него. Для строго вертикального расположения обязательно используют строительный уровень. Лист закрепляется в четырех точках – примерно 15 см от краев, там, где волна соприкасается с балкой. Следующий – идет внахлест на волну.
После окончания навешивания полотен важно провести дополнительное закрепление. Осуществляется данный процесс посредством вкручивания саморезов каждые две волны на всю длину перекладины
Если делать это реже, то листы прогнутся, станут причиной стуков, расшатывания всего забора.
Ворота из профнастила своими руками – фото и идеи
Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.
Ворота с калиткой
Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.
Подъемно-поворотные ворота
Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика
Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления
Откатные ворота из профнастила
Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.
Откатные ворота с верхним подвесом
Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.
Раздвижные ворота из профнастила
В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.
Преимущества комплексных ворот
Ворота и калитки можно ставить деревянные, глухие металлические, ажурные кованые – вариантов на сегодняшний день различными фирмами-производителями, да и частниками, предлагается великое множество. Однако каждый из этих вариантов имеет недостатки, которых лишены ворота и калитки с элементами ковки, защищенные профнастилом. Перечислим основные преимущества.
- Невысокий вес, в отличие от глухих металлических ворот, которые все же весят немало. И их установить самостоятельно, без посторонней помощи практически нереально. Кроме того, из-за тяжести такие конструкции со временем будут перекашиваться, то есть требовать постоянного отслеживания состояния и текущего ремонта.
- Долговечность. Ворота из профнастила с элементами ковки прослужат хозяину куда дольше, чем деревянные или простые металлические.
- Эстетичность. Кованые элементы придают воротам элегантный и ажурный вид, чего трудно добиться от обычных глухих образцов.
- Надежная защита. Ажурные кованые конструкции, конечно, очень красивы, но через них двор просматривается насквозь, отчего хозяева чувствуют себя неуютно, а недоброжелатели получают возможность «присмотреть добычу». Кроме того, через решетки без труда проникают бродячие животные, которые никому на личной территории не нужны. Профлист с элементами ковки защищает и от посторонних взглядов, и от стай одичавших собак.
Надежная защита дома
Как построить забор самостоятельно без сварки
Перед работой подготавливают материал и инструмент, который потребуется для сборки конструкции и обшивки профлистом. Определяют длину забора и на основании полученных данных рассчитывают необходимое количество профнастила, лаг и узлов крепления. Эскиз конструкции забора на бумаге позволит, выполнить расчет материла.
Установка опор
Для установки столбов готовят фундаментные ямы, для изготовления целесообразно использовать ямобур, ручной или электрический. Диаметр бура подбирают чуть больше чем размер сечения опоры. Глубина ямы составляет 1 метр. На дне потребуется соорудить песчаную подушку высотой 100-200 мм.
После установки столба в яму, потребуется выставить вертикаль, для этого используют уровень. На следующем этапе в яму заливают готовый раствор. После заливки раствор уплотняют, протыкав стальной арматурой. Дальнейший монтаж лучше выполнять после того, как залитый раствор начнет схватываться. Как минимум 48 часов столбы должны спокойно простоять.
Фиксация перекладины
При изготовлении эскиза выполняют и разметку столбов. По разметке устанавливают на столбы заготовленный кронштейн для забора, и фиксируют их с использованием подобранного крепежа.
Монтаж каркаса и обшивка профлистом
После того как столбы и пластинки установлены на место, устанавливают перекладины к сборке каркаса ограждения. Саморезы со сверлом позволяют обойтись без сверления отверстий.
Листы к лагам крепят с использованием тех же саморезов, их устанавливают там, где волна прилегает к перекладине.
Достоинства и недостатки
Изготовленная своими руками створка для забора из сетки рабицы имеет ряд преимуществ:
- низкая стоимость, доступность материалов;
- простота исполнения;
- прочность в сочетании с легкостью;
- минимальный уход;
- светопроницаемость.
К недостаткам относят один параметр: сетчатое полотно рабицы пропускает пыль, сквозняк, делает участок открытым для идущих мимо людей. Летом этот минус при желании устраняется вертикальным озеленением.
Забор из рабицы – опора для живой изгороди: вьющиеся декоративные растения оградят участок от пыли, шума, посторонних взглядов. Калитку можно украсить однолетними лианами, подвесив сверху кашпо для ампельных растений или укрепив снизу контейнер для ползучих насаждений.
ЧИТАТЬ ТАКЖЕ: Как Сделать Деревянный Плетеный Вертикальный Забор Из Досок
На фото ниже представлена створка около дома.
Распашные ворота из сэндвич панелей своими руками
Простота конструкции, легкость монтажа — основные качества распашных ворот. Именно благодаря им конструкция пользуется большим спросом.
Причем ее довольно легко сделать своими руками. Помимо эксплуатационных качеств, каждый домовладелец хочет, чтобы конструкция отличалась эстетическим видом.
Поэтому распашные ворота из сэндвич панелей завоевывают все большую популярность.
Красивые ворота всегда привлекали своим вниманием гостей или простых прохожих, так как они являются визитной карточкой вашего участка
Необходимые материалы
Чтобы изготовить и установить распашные ворота, используя сэндвич панели, для начала необходимо подготовить следующие материалы:
• сэндвич панели (стальные или алюминиевые); • металлические уголки 65 мм; • профильная труба 100/100 мм; • петли;
• цемент, песок, щебень.
Установка опор
Любые распашные ворота нуждаются в крепких и устойчивых опорах, иначе вся конструкция сможет накрениться, что в итоге произведет к нарушению их работоспособности.
1. Для начала необходимо выкопать две или три ямы: все зависит, планируете ли вы установить отдельно калитку из сэндвич панелей. Глубина ям зависит от степени возможного промерзания почвы, в южных широтах достаточно 1 м, а на севере она может достигать 2,5 м.
2. После этого на дно ям стелется подушка из песка и мелкофракционного щебня, все это хорошо трамбуется.
3. Далее необходимо подготовить раствор. Песок, цемент и щебень смешиваются в необходимых пропорциях. Для его приготовления лучше использовать бетономешалку, это ускорит процесс.
4. Затем в ямы нужно вставить предварительно подготовленные опоры из профилированной трубы. Можно использовать и деревянный брус, но тогда распашные ворота прослужат гораздо меньше. Для лучшей устойчивости на низ столба желательно приварить две пластины крест-накрест.
5. Потом установленные столбы необходимо залить подготовленным раствором, чтобы не оставалось воздуха: тогда он хорошо трамбуется. Следите, чтобы опоры не были перекошены, для этого нужно с помощью уровня проверить их вертикальность.
6. После завершения заливки, столбы нужно оставить на две недели, до полного застывания бетона.
Изготовление и установка ворот
Чтобы не терять времени пока бетон набирает своей прочности, можно начать изготавливать распашные ворота с применением сэндвич панелей.
1. Для этого в первую очередь понадобиться подготовить площадку, где будут производиться монтажные работы. Ее размеры должны быть на пару метров больше чем параметры створок конструкции: это упростит рабочий процесс.
2. Далее нужно сделать замеры между столбами. Не забудьте учесть, что между створками и столбами понадобиться оставить зазоры по 2 см, иначе распашные ворота не смогут нормально функционировать.
3. Затем из металлического уголка, в соответствии с размерами, нужно сделать заготовки и выложить на подготовленной площадке. Вначале уголки между собой свариваются точечной сваркой, чтобы можно было исправить недостатки. Далее с помощью уровня проверяется горизонтальность и вертикальность створки. Если нет никаких отклонений, швы полностью провариваются сваркой. То же самое нужно проделать со второй створкой.
4. После их подготовки необходимо приварить навесы. Для этого они вначале привариваются к столбам. Потом поочередно к навесам приставляются и прихватываются сваркой створки.
5. Далее нужно проверить ход створок, иначе в будущем распашные ворота могут иметь перекосы. Если все в порядке, то навесы привариваются уже жестко.
6. Чтобы приступить к установке сэндвич панелей, створки необходимо снять с навесов и снова разместить на площадке. Заготовки делаются согласно с размерами створок. При этом нужно учитывать, чтобы они утапливались в уголок.
7. Можно использовать как алюминиевые, так и оцинкованные сэндвич панели. Все они красивые и имеют большое разнообразие цветов. Правда, алюминиевые будут стоить гораздо больше, но и материал этот более долговечен.
8. Затем каждая панель поочередно прикручивается к каркасу с помощью саморезов. Для этого предварительно в уголке и в сэндвич панелях под них сверлятся отверстия. В итоге получаем красивые створки будущих ворот.
9. Каждую створку необходимо снова прикрепить к навесам и проверить их работоспособность. Затем распашные ворота обеспечиваются ручками и запорами.
На этом монтаж закончен, в результате вы получаете красивые ворота, которые прослужат многие годы.
