Какая схема лучше
Можно выделить 4 основных аспекта, как сделать освещение в гараже, благодаря которым качество монтажа будет улучшено, а также они помогут определиться с выбором светильников:

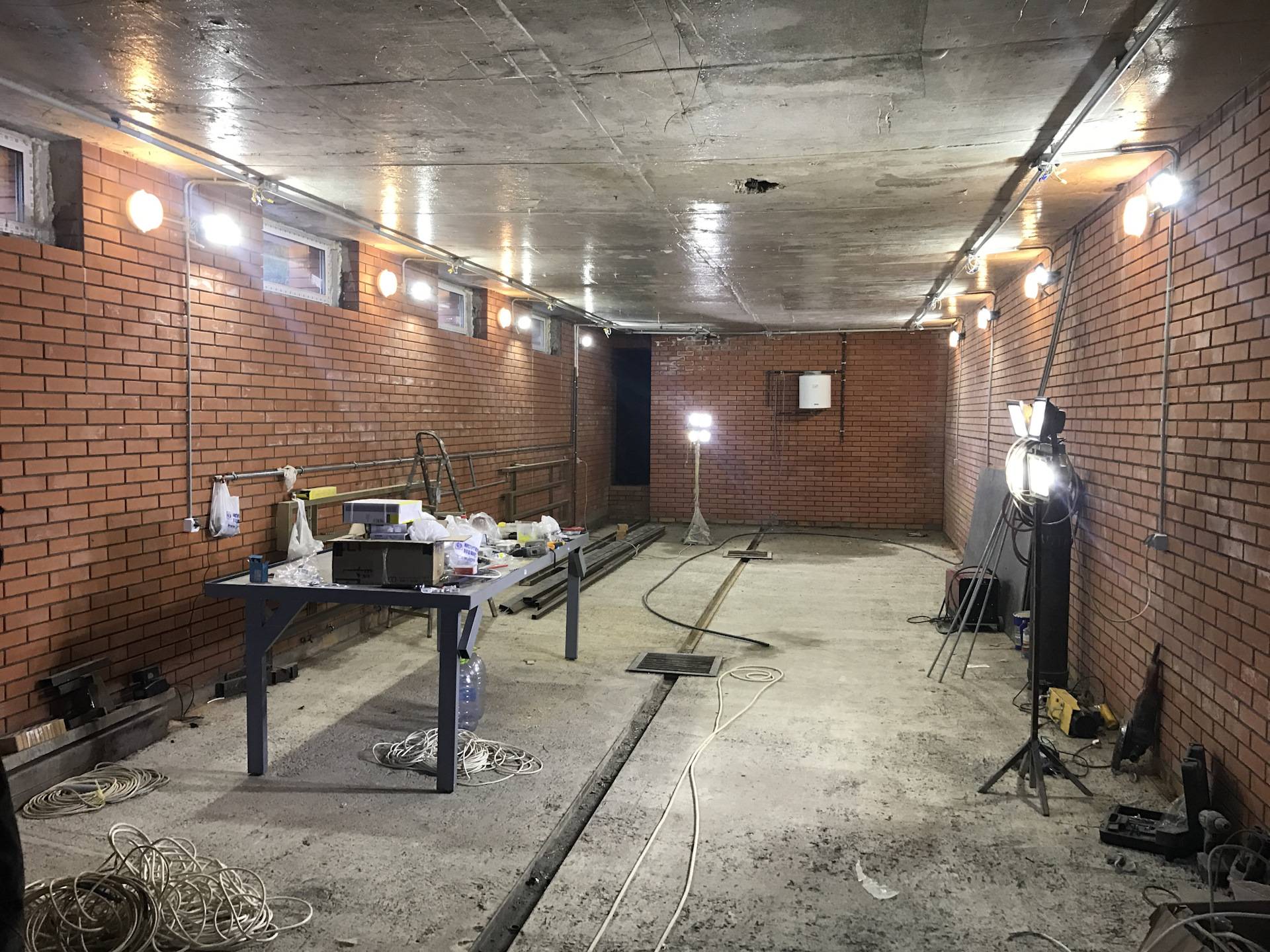

Освещение организовывается так, чтобы в гараже не было темных зон.
Световой поток в помещении лучше распределить равномерно, тогда припарковать машину можно будет легче и безопаснее. То же самое можно сказать и про обслуживание и ремонт транспорта. Достичь этого поможет распределение освещения на общее и локальное (об этом дальше).
Чтобы определиться, как выполнить освещение в гараже, следует заранее решить, по какой схеме будут размещены светильники
Такую схему выполняют с учетом того, чтобы она была удобной и легкой в использовании.
Не менее важно прикинуть, как можно расходовать электроэнергию экономнее. Такого эффекта получится достичь, если применять не лампы накаливания, а экономки или LED светильники.
Варианты освещения
При выборе источника освещения нужно учесть все за и против. Ввиду этого до начала монтажа светильника или ламп необходимо исследовать их характеристики, провести сравнительный анализ и выбрать те лампы, что смогут экономить электроэнергию и быть достаточно светлыми. Самыми популярными на сегодня считаются лампы накаливания, которые применяются уже десятки лет, также вышеупомянутые энергосберегающие лампы. К этому списку можно добавить люминесцентные и светодиодные источники света, имеющие свои уникальные характеристики и форму.
Освещение в гараже: сколько нужно
Решив делать освещение в гараже своими руками, необходимо рассчитать общую мощность источников света. Она вычисляется по правилу: двадцать ватт на 1 кв.м помещения. Например, в гараже с габаритами 6 х 7, то есть 42 кв. м, она составит 42 х 20 = 840 ватт. Если речь об обычных лампах, то понадобится, например, четырнадцать 60-ваттных лампочек.
Такой же световой поток, как лампа накаливания в 60 ватт, дает светодиод в 8-10 ватт. То есть необходимо купить 14 светодиодных ламп такой мощности. Расчёты справедливы при высоте помещения до 250 см (если больше, то умножаем еще на 1,5).
Обустраивая светодиодное освещение в гараже, лучше использовать две системы – общую (для всего помещения) и локальную (для особо важных мест), а каждую зону снабдить собственным выключателем.
Освещение в гараже при наличии электропитания
При наличии заведенной проводки на 220 В необходимо в гараже на входе установить распределительный щиток, где смонтировать автомат, расположить лампу дежурного освещения, несколько розеток и выключателей для электроснабжения разных зон помещения.
Расположение щитка в непосредственной близости к воротам позволяет решить несколько задач:
- упростить доступ в автоматике и выключателям;
- обеспечить доступ к электросети при работе снаружи;
- осветить пространство на улице при открытых воротах.
Особое внимание надо уделить разводке электропроводки. Для этого следует спрятать провод в гофрорукав или специальный короб
Также рекомендуется на щитке установить понижающий трансформатор на 12В, благодаря чему можно провести низковольтную проводку и использовать в помещении более экономные светодиодные лампы.
При этом существует несколько дополнительных способов экономной организации системы освещения:
Светодиодные автомобильные лампы на 12В подпаиваются к контактам цоколя сгоревшей лампы накаливания с последующим склеиванием этих двух частей;
Использование блоков питания от стационарных ПК. К такому блоку можно припаять гнездо автомобильного прикуривателя. Для этого используют три провода блока питания — желтый на 12В, а также черный и зеленый. Последние провода необходимо соединить вместе. Кроме того, обычный мультиметр позволит подобрать нужные контакты.
Устройство БИРП 12/1,6 с подключенным посредством диода аккумулятором позволит устранить периодически возникающие проблемы с электроэнергией. Здесь допустимо применять старый автомобильный аккумулятор с незамкнутыми банками.
Условия для освещения гаража
Грамотно выстроенное освещение в гараже — залог обеспечения комфортных условий эксплуатации места хранения и ремонта машины вне зависимости от времени суток. Чтобы правильно обустроить такое помещение, нужно руководствоваться нормативным документом — СНиПом. В нем указаны регламенты, к которым стоит обращаться, чтобы добиться комфортной обстановки. Согласно им должно быть не менее 100 люксов.
Хорошая освещенность гаража — залог здорового самочувствия пользователя
Обратите внимание! Точное значение будет зависеть от площади помещения, типа используемых ламп, удельной мощности, отделки, зонирования и цветового оформления. В любом случае свет в нем должен иметь равномерную структуру, покрывая всю внутреннюю часть комнаты. Он должен быть модульным для освещения отдельных участков, а также экономным
Лучше для этого использовать энергосберегающий вид ламп или датчик движения
Он должен быть модульным для освещения отдельных участков, а также экономным. Лучше для этого использовать энергосберегающий вид ламп или датчик движения
В любом случае свет в нем должен иметь равномерную структуру, покрывая всю внутреннюю часть комнаты. Он должен быть модульным для освещения отдельных участков, а также экономным. Лучше для этого использовать энергосберегающий вид ламп или датчик движения.
Нормы освещенности гаражного помещения
Упрощенный расчет освещения
Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото
Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.
Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.
Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.
Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.
Как обеспечить освещение в гараже без электричества своими силами?
Многие гаражи не имеют подключения к электричеству, что делает их темными и неудобными в использовании вечером и ночью. Однако существуют простые и доступные способы обеспечить освещение в гараже без необходимости подключения к сети электроснабжения.
Первым способом является использование солнечных светильников. Для этого необходимо установить солнечные панели на крыше гаража или в другом месте, где они будут получать максимальное количество солнечного света. Затем подключите светильники к солнечным панелям, и они будут заряжаться днем и освещать гараж в темное время суток.
Второй способ — использование светодиодных ламп. Светодиодные лампы потребляют гораздо меньше энергии, чем обычные лампочки, и могут работать от батареек. Вы можете установить несколько светодиодных ламп в гараже и питать их от перезаряжаемых батарей. Когда батареи разряжаются, их можно просто зарядить с помощью солнечных панелей или другого источника энергии.
Третий способ — использование фонарей на солнечных батарейках. Эти фонари могут быть размещены в разных уголках гаража и обеспечить достаточное освещение для выполнения различных задач. Они также будут заряжаться днем и светиться в темное время суток.
Независимо от выбранного способа, помните о безопасности при работе с электричеством. Всегда соблюдайте инструкции по установке и подключению светильников или ламп, и избегайте перегрузки электрической сети. Если вы не уверены в своих навыках в электротехнике, лучше обратиться за помощью к специалисту.
Обеспечение освещения в гараже без электричества не только сделает его более удобным для использования, но и поможет сэкономить энергию и деньги. Выберите подходящий для вас способ и создайте комфортное и безопасное освещение в своем гараже своими силами!
Освещение в гараже: типы расположения светильников
Зоны освещения в гараже
Как и во всяком помещении, в гаражах используется освещение нескольких типов. Которые различаются:
- По расположению – общее освещение и освещение по зонам.
- Фиксированное и передвижное.
Идеальным вариантом будет комбинация обоих типов освещения. При оптимальном использовании, размещая светильники в различных частях помещения, вы добьетесь желаемого результата.
- Освещение всего гаража. Под эту категорию попадают приборы, закрепленные на потолке и на стенках. Лампы, попадающие в эту группу, дают общий поток света. Для этого могут быть использованы энергосберегающие лампочки и люминесцентные светильники, а также лампы на светодиодах.
- Точечное освещение – это организация подсветки отдельных зон гаража.

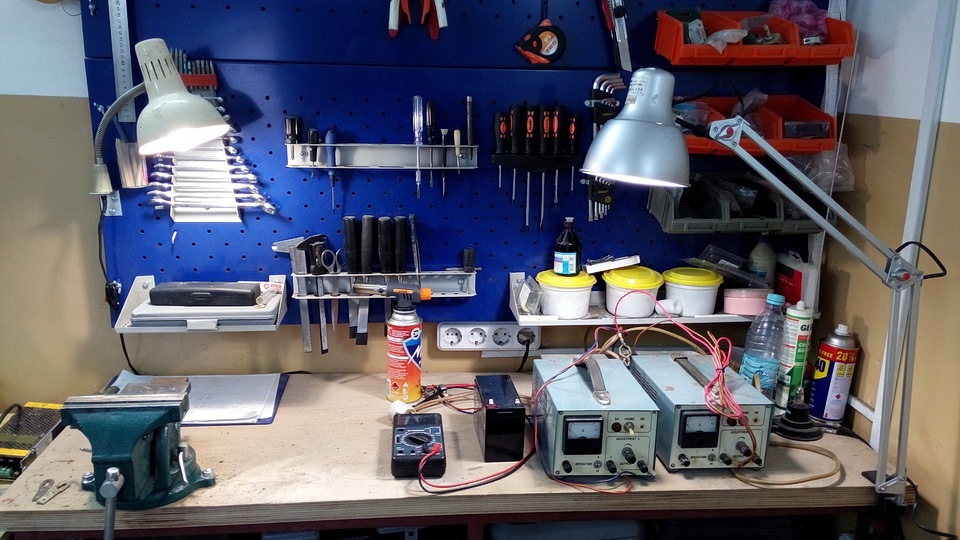

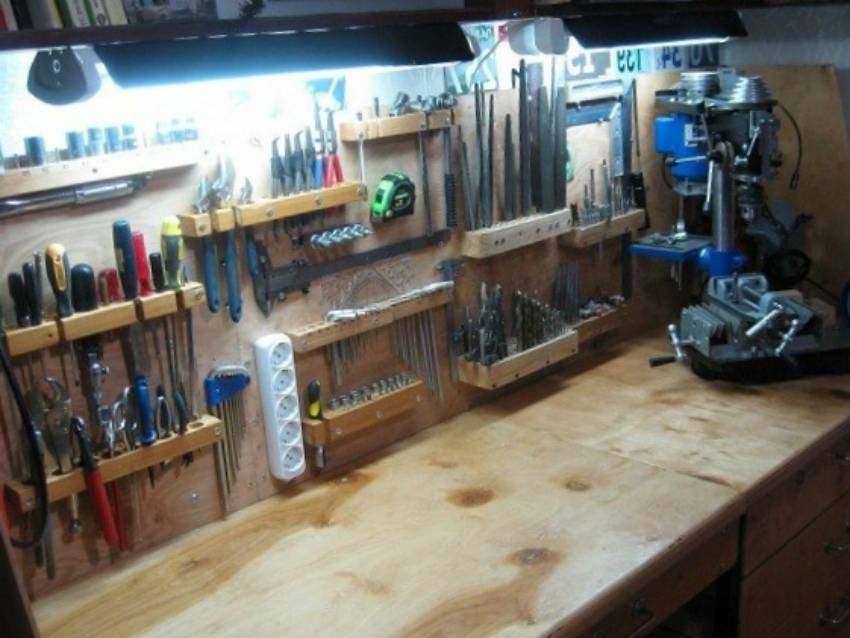

Отдельно стоит отметить освещение рабочей зоны, верстака
Этому стоит уделить особое внимание. Для работы на верстаке необходимо удобное освещение. С этой целью можно использовать лампы со светодиодными элементами
Для подсветки непосредственно рабочего стола выбирайте люминесцентные лампы, дающие белый свет. Смотровая яма может освещаться светодиодной лампой
С этой целью можно использовать лампы со светодиодными элементами. Для подсветки непосредственно рабочего стола выбирайте люминесцентные лампы, дающие белый свет. Смотровая яма может освещаться светодиодной лампой.
Для достижения максимального эффективного освещения в гараже, можно сделать его четырехуровневым:
- потолочный уровень;
- уровень глаз – высота от напольного покрытия около 1700 мм;
- полезный уровень – высота 800 мм;
- четвертый уровень –350 мм от напольного покрытия.

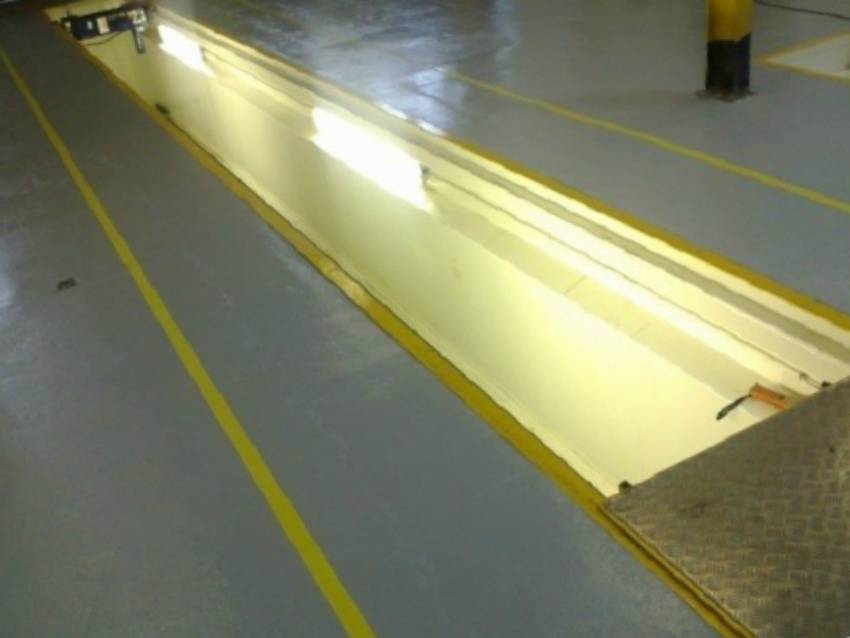

Освещение в смотровой яме
- к системе освещения её нужно отнестись со всей ответственностью. Потому что совершенно очевидно, что смотровая яма является наиболее взрывоопасным местом в гараже. Для этого потребуется трансформатор для понижения напряжения. Здесь используются лампы со светодиодными элементами в 12 вольт;
- зачастую используются так называемые «переноски», питающиеся от аккумуляторной батареи автомобиля, которые в эксплуатации совершенно безопасны, также можно использовать фонарик, закрепленный на лоб автолюбителя;
- светильники обязательно должны быть защищены плафонами;
- во избежание короткого замыкания категорически запрещена установка в яме включателей и розеток.
- электропроводку в смотровой яме необходимо проводить со штроблением стенки ямы с последующим цементированием;
- осветительный прибор, смонтированный на стене смотровой ямы, располагают в небольших углублениях-нишах. Это защитит осветительный прибор от механических повреждений. Для максимального эффекта отражения света можно покрасить стенки ниши акриловой краской серебряного или белого цвета;
- все электроприборы, расположенные в яме, необходимо заземлить.
Из рассылки
Короткое замыкание Автоматы защитыЗащита от токовой утечкиКак расключать распределительный электрощитСерия рассылок: “Умные устройства”. 1. Диммер- что это такое и как можно использоватьСерия рассылок: “Умные устройства”. 2. Блок защиты, датчик движения, таймер отключения и еще кое-чтоКак управлять включением/выключением электропотребителей из 2-х, 3-х, 4-х, … мест. Реализация: двухпроводная система с применением бистабильного релеКак защитить бытовую технику от перенапряжений и индустриальных помех в сети электропитания. Стабилизация напряжения.Автоматизация водоснабжения в частном домеВключение потребителей (например, нагревательные установки) по заданной временнОй программеВключение света, звукового извещателя или видеокамеры при появлении движущегося объекта в зоне действия датчикаЗащита галогенных ламп и ламп накаливания от перегорания, продление их службы в несколько разВключение/выключение света (и не только) в зависимости от времени суток (сумерки/рассвет)Отключение питания от потребителя в случае превышения потребляемой мощности. Защита от несанкционированного подключения к питающей сетиОтключение от электропитания неприоритетной цепиКак имитировать присутствие человека в помещении путем включения/выключения света через случайные промежутки времениКонтроль и поддержание заданной температуры в помещенииКак заставить работать вентилятор в санузле после отключения освещения на установленный отрезок времени
Правильная организация освещения в гараже
Освещение гаража имеет собственную специфику, обусловленную назначением и порядком расположения рабочих мест. Используется три группы светильников:
- общие;
- рабочие;
- нижний ярус (смотровая яма).
Эти группы осветительных приборов выполняют собственные задачи и могут использоваться одновременно. Рассмотрим их детальнее.

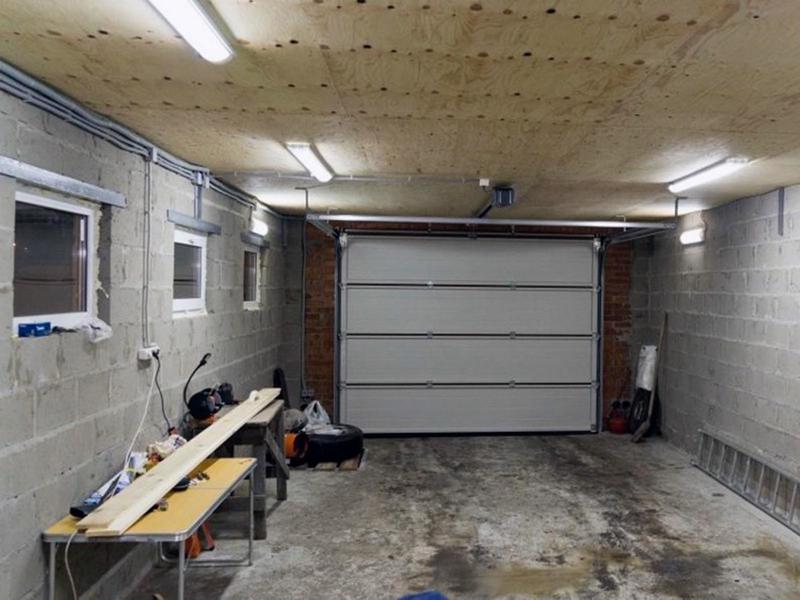

Общий свет

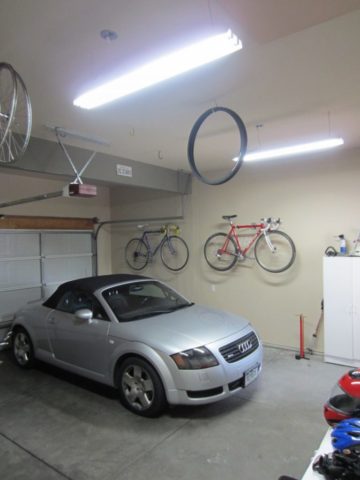

Общий свет для гаража — это группа приборов, которая включается в первую очередь. Светильники размещаются в верхнем ярусе помещения, чаще всего они устанавливаются на потолочную плиту или монтажные фермы. Задачи, которые выполняет общее освещение, заключаются в создании достаточной видимости для выполнения обычных, повседневных процедур. Общий свет используется чаще всего, но большой мощностью не отличается. Чаще всего, устанавливаются несколько линейных светильников. Для увеличения эффективности рекомендуется покрасить потолок в белый цвет. Благодаря этому он будет частично отражать свет, что зрительно увеличит яркость.
В рабочей зоне
Подсветка рабочих зон гаража является наиболее важной группой, позволяющей улучшить условия и безопасность выполняемых работ. Верстаки обычно располагаются вдоль стен, поэтому действовать приходится спиной к потолочным светильникам
Такое расположение образует в рабочей зоне тень, недостаток света, требующий установки дополнительных приборов
Такое расположение образует в рабочей зоне тень, недостаток света, требующий установки дополнительных приборов.
Помимо удобства работы, наличие достаточного освещения рабочего участка предписывается правилами безопасности. Основным требованием является правильный выбор расположения приборов, чтобы они светили в нужную точку и не слепили работающего человека
Это важно при использовании стационарных или ручных станков, приспособлений
Подсветка в яме
Смотровая яма является участком, требующим качественной и обильной подсветки. Естественным образом свет в нее не проникает, поэтому необходимо организовать освещение по периметру ямы и дополнительный мобильный светильник для отдельных участков. Обычно используется переноска с одной лампочкой, чего для качественной подсветки явно не хватает. Специфика сооружения такова, что источники света должны быть равномерно распределены по всему сооружению, лучи следует направлять снизу-вверх.
Варианты осветительных приборов для гаража
Знание классификации поможет определить, организация какого освещения лучше в гараже. Осветительные приборы отличаются по конструкции и виду устанавливаемой лампы.
Виды источников света:
- Лампы накаливания имеют невысокую цену, небольшой ресурс, низкий КПД светоотдачи — до 15 лм/Вт. Неравномерно рассеивают свет, чувствительны к перепадам напряжения.
- Галогенные лампы нагреваются в процессе работы, обладают светоотдачей до 22 лм/Вт и средним сроком службы. Выходят из строя при скачках напряжения, попадании на стеклянную колбу жидкости, жира, поэтому требуют установки в герметичные колпаки.
- Люминесцентные трубки более экономичны — светоотдача от 45 лм/Вт. Неустойчиво работают при перепадах напряжения и температуре ниже +5℃. Содержат ртуть, которая при потере герметичности колбы попадает в окружающую среду, что вредно для здоровья человека.
- Светодиодные панели, ленты и лампы выдают на 1 Вт затраченной электроэнергии световой поток 120 лм, что характеризует их наиболее экономичными. Ресурс работы достигает 30 тыс. ч.
В гаражах применяют накладные, подвесные, встраиваемые светильники, а также устройства на регулируемом кронштейне. Исполнение корпуса бывает влагонепроницаемым, пылезащищенным, ударопрочным или с защитной решеткой.
Устройство освещения
Следует уделить внимание различным видам освещения: в гараже должен функционировать общий и местный свет. Последний позволяет обеспечить комфортные условия для работы в отдельных зонах постройки
Выключатель общего освещения размещается у входа в помещение, местного — непосредственно около освещаемого участка.
Аварийное освещение

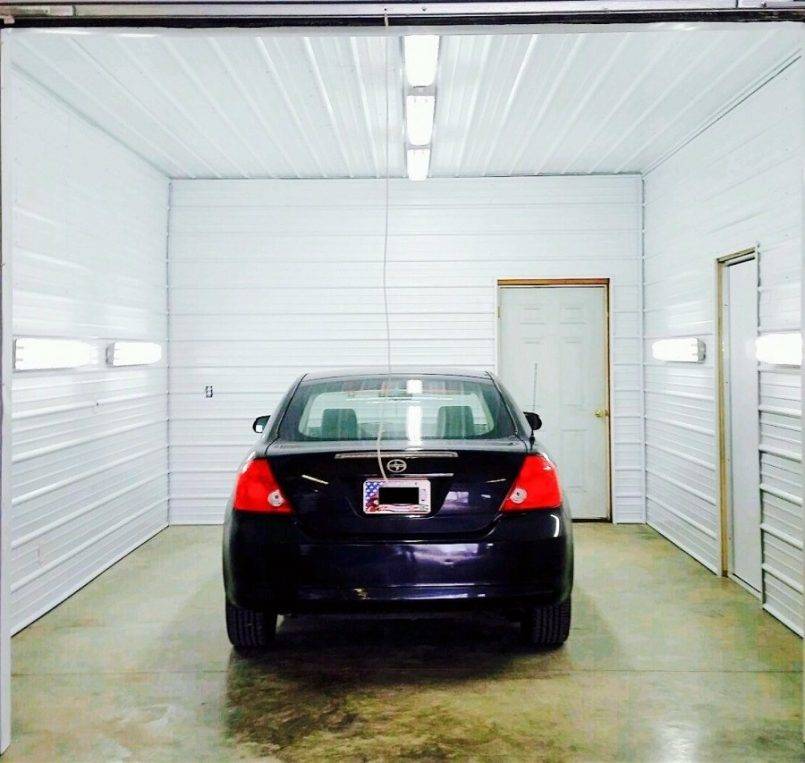

Один из основных источников света требуется установить на потолке, над точкой нахождения капота машины
Важно разместить его так, чтобы не было тени
Светильник над капотом автомобиля
Электропроводку можно проложить скрытым способом, проштробив (в бетонных или кирпичных основаниях) углубления для укладки кабеля или смонтировать открытую систему, использовав для его размещения гофру, кабель-каналы, металлические трубы или просто закрепив на поверхности при помощи скреп. Рекомендуется приобретать розетки из качественного пластика с крышками, что позволит минимизировать вероятность попадания пыли.
Отдельно следует остановиться на освещении смотровой ямы, как на участке, представляющем существенную опасность с точки зрения электробезопасности. С организацией осветительной системы можно познакомиться, посмотрев видео в этой статье.

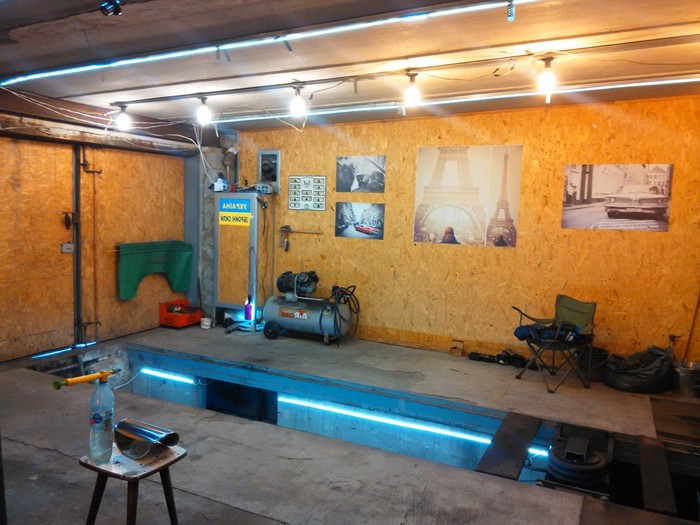

Свет в смотровой яме
В этой зоне велика вероятность повышенной влажности, а также падения тяжелых предметов, способных повредить светильник.
- Основной световой поток должен быть направлен вверх, не ослепляя человека.
- В смотровой яме следует размещать маломощные светильники, лучше всего — светодиодные.
- Требования ПУЭ устанавливают правила применения светильников в ямах. В соответствии с ними напряжение приборов не должно превышать 50 В. Сеть 220 В допускается использовать, но для этого осветительные приборы необходимо подключать через УЗО, имеющий ток утечки не более 30 мА.
- Поскольку сеть с напряжением 12 В все равно понадобится (для подключения переносных устройств), рекомендуется использовать ее и для подключения освещения ямы.
- Светильники чаще всего устанавливаются в верхней части смотрового отсека. Рекомендуется использовать для установки специальные ниши в боковых стенках ямы.
- Удобно проводить работы при использовании направленных осветительных приборов, но они могут создавать помехи при проведении работ.
Светильники с изменяемым направлением светового потока
- Проводка должна быть скрытой, чтобы не подвергать опасности находящихся в тесных условиях людей. Укладка должна проводиться в гофру с герметизацией мест выводов к приборам.
- Светильники должны быть защищены металлической сеткой.
Технология подключения электричества
Используя алгоритм действий, организовать освещение гаража своими руками не покажется непосильной задачей. При проведении работ по подключению света необходимо соблюдать правила техники безопасности, действующие нормативы, а также правила, которые содержатся в документации к электроприборам.
Краткая инструкция по устройству осветительной системы в гараже:
Составляется принципиальная схема освещения и схема с расположением всех источников света.
Разводка проводки (принципиальная схема)
В месте, удобном для обслуживания и не затопляемом, монтируется электрощиток, откуда пойдет распределение электрической энергии. Выделяются группы освещения, каждая из которых подключается к отдельному автомату. Сеть 12 В подключается через трансформатор. Всего может быть несколько групп: для подключения освещения и розеток, для питание сети 12 В и для подключения оборудования, имеющего большую мощность.
Электрический щиток в гараже
- Освещение в помещении гаража можно организовать при помощи следующих видов кабеля: АППВ с сечением 1.5…2.5 мм2, ВВГ-П или ПВСм, имеющие сечение 1.5 мм2. Для расчета требуемого сечения можно воспользоваться соотношениями: 1кВт мощности соответствует 1.57 мм2 для медного кабеля и 2.355 мм2- для алюминиевого.
- Над каждым выключателем и розеткой следует установить распределительную коробку.
- Ко всем потребителям протягивается кабель.
Схема расположения потребителей электроэнергии
Производится пробный пуск системы освещения.
Правильно организовав гаражное освещение, можно устроить удобное помещение не только для содержания железного коня, но и для полезного времяпрепровождения в этом строении.
Особенности эксплуатации разных типов прожекторов
Натриевые и металлогалогенные лампы имеют высокую энергоэффективность – 80-120 люмен/вт. При этом они достаточно капризны
к температуре окружающей среды, напряжению питания, требуют время на розжиг и отключение. Кратковременное отключение электричества и попытка повторного розжига неостывшей лампы может вывести ее из строя.
Светодиодные прожекторы наиболее удобны и практичны как для промышленного, так и для бытового использования. Энергоэфективность на уровне газоразрядных ламп, мгновенный розжиг и очень высокий срок службы делает их наиболее привлекательными. Идеально подходят для освещения участка.
Виды прожекторов по источнику света
- Галогенные;
- Металлогалогенные;
- Натриевые;
- Светодиодные
Галогенный
В качестве источников освещения используют галогенную лампу, это та же лампа накаливания, колба которой заполнена инертным газом что увеличивает ее яркость и срок службы.
Металлогалогенный
Построен на основе газоразрядной лампы. У них очень высокая яркость, но для их работы требуется специальный блок розжига лампы и особые условия эксплуатации.
Натриевый
Использует газоразрядную лампу, но колба заполнена парами натрия которые и излучают свет.

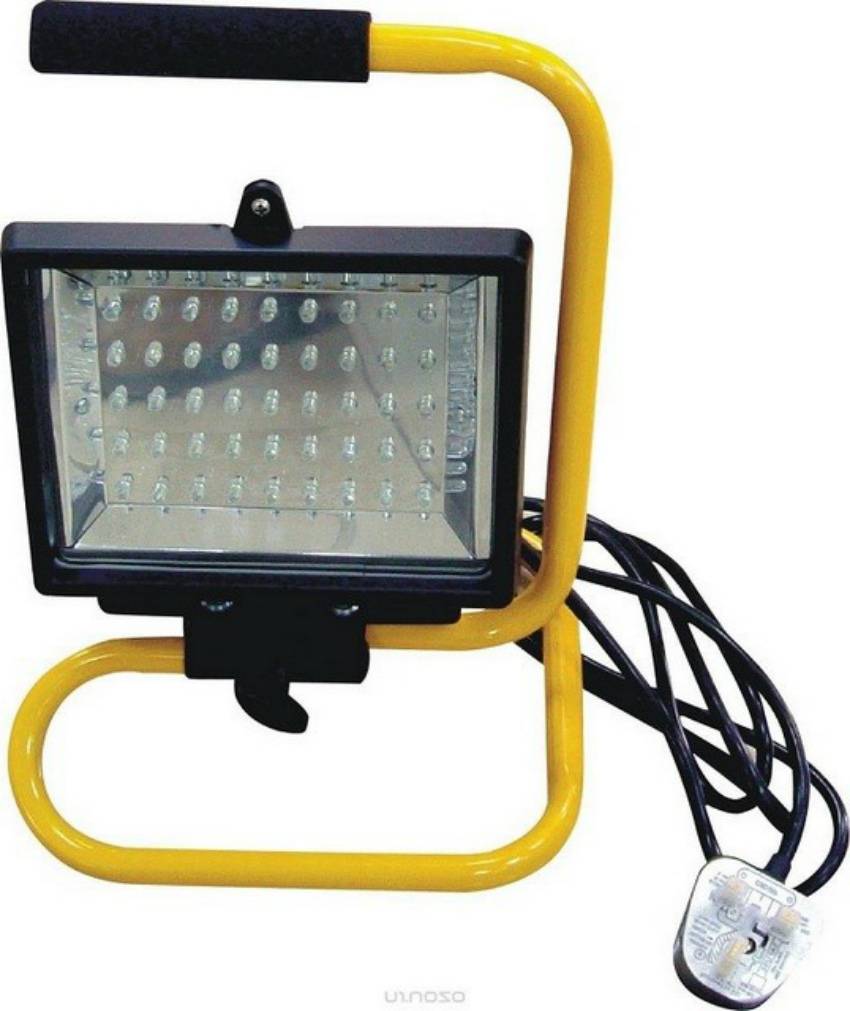

Светодиодный
Источником света служит матрица из ярких светодиодов. Эти приборы обладают наиболее компактными размерами и большим сроком службы.
Заключение
Для создания в гараже автономного освещения сегодня существует масса возможностей. Некоторые варианты будут достаточно дорогостоящими, но зато очень эффективными (например, установка солнечных батарей или покупка бензинового генератора), а некоторые более дешевыми, но менее эффективными (например, использование садовых светильников с солнечными батареями). Но если подойти к решению данной проблемы грамотно, то можно из всех имеющихся вариантом подсветки выбрать наиболее оптимальный метод и перестать зависит от электричества, которое подается с перебоями.
