Терморегулятор для радиатора отопления: 3 известных вида

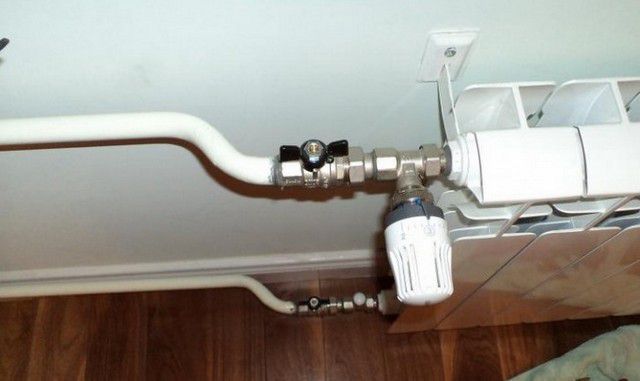

Как правильно установить терморегулятор на батарею своими руками

Для размещения прибора не нужны особые навыки. Сложнейшая часть процесса — монтаж байпаса в системе с металлическими трубами. При возникновении проблем с последним следует пригласить специалиста, который поможет собрать устройство.

Для работы понадобятся:

• непосредственно прибор;
• запорные арматуры;
• отрез трубопровода, крепежи или сварка для его монтажа;

• байпас;
• набор ключей;
• пакля или любой другой герметик.

Перед началом работ обязательно сливают теплоноситель. Для этого достаточно закрыть вентиль, расположенный после ответвления трубы от магистрали к радиатору.

Следует учитывать, что нижний кран, если есть, необходимо открыть, иначе жидкость застопорится в батарее.

Внимание! Монтаж термостата следует выполнять в тёплое время года. Например, летом, до начала отопительного сезона

Слив теплоноситель, переходят к монтажу кранов. На участке трубы возле радиатора выполняют вертикальный надрез, отсоединяя магистраль. Затем проделывают следующее:

1. Если термостат металлический, то байпас просто приваривают. Если электронный, то размещают перемычку между участками трубы.
2. С запорной арматуры снимают гайки, хвостовик. То же проделывают с устройством. Полученные детали вкручивают в пробки радиатора.
3. По очереди монтируют вентиль и прибор контроля температуры.
4. Производят сборку трубопровода путём затягивания креплений или варкой.
5. Заполняют систему рабочей жидкостью и проводят тестовый пуск.

Проведя первичную проверку, делают осмотр обвязки на наличие течей или дефектов. Первые устраняют герметиком, вторые — повторной термической обработкой.

Перед выполнением монтажа, при выборе места, рекомендуется продумать доступ к устройству на случай ремонта. Для этого понадобится выбрать место в свободном пространстве и правильно направить головку прибора.

Процесс настройки прибора

1. Подготовка заключается в исключении факторов, влияющих на обогрев. К ним относят естественную и искусственную циркуляцию ветра, дополнительные источники теплоты. Затем около устройства ставят градусник.
2. Головку прибора проворачивают против хода часов, полностью открывая. Когда в помещении температуру превысит норму на пару градусов, элемент возвращают в начальное положение.
3. По мере остывания системы показание термометра совпадёт с указанным в СНиП. В этот момент клапан открывают.
4. Поворот останавливают, когда тело вентиля прогреется и появится шум воды. С этим шагом завершается настройка.

Современные термостаты имеют встроенную шкалу. На ней выставляют температуру, которую устройство должно создать и поддерживать. В этом случае возможна корректировка. Её делают, если прибор создал неверный климат.

Справка. Электронные термостаты гораздо проще и точнее в настройке.

Завершающий этап. Правильная настройка терморегулятора

Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.

С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:

Расположить в комнате термометр.
Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды

Обратите внимание: головка термостата при этом должна стать тёплой.

Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.

Выбираем прибор

Чтобы выбрать термостат для радиатора отопления, следует определиться с техническими параметрами установленной отопительной системой. А именно перед покупкой необходимо узнать:

• Габариты клапана. Измерьте диаметр пробки в батарее или трубы, где планируется установка.
• Одно или двухтрубная система. С двумя трубами нагрузка на термостат выше, поэтому и выбирать оборудование необходимо с более высоким уровнем гидравлического сопротивления.
• Если система с циркуляционным насосом, то в описании к терморегулятору будет указано, подходит ли он для нее.

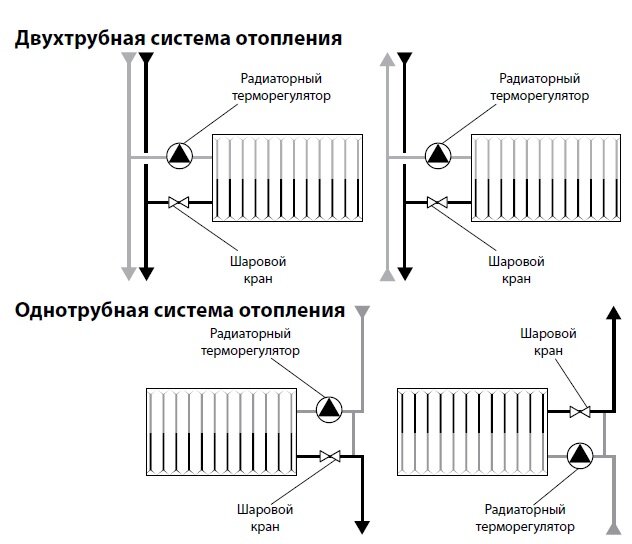

Схема одно и двухтрубного подключения

А также самостоятельно или проконсультировавшись с продавцом, выберите по типам терморегулятор для себя:

• Механика или автоматика.
• Жидкость или газ.
• Температура (от 5 до 30 градусов тепла).

Цены будут различаться у фирм производителей, и влиять на них будет механический или автоматический датчик температуры для отопления вы выберите.

Например, вот таблица с примерной стоимостью.

DanfossИзображениеOverntropИзображениеLuxorИзображение

Терморе- гуляторы	835		610		765
Прямая подача	790		738		518
Обратная подача	790		738		518
Нижние угловые на две трубы	960		770		890
Угловая подача	570		448		365

Можно найти более дешевые модели, так как от производителя цена варьируется довольно сильно. Для автоматических терморегуляторов с выносным датчиком можно увидеть цены от 750 рублей и выше, программируемое оборудование стоит от 680 рублей.

Цены представлены средние, в зависимости от региона и варианта покупки (через обычный магазин или интернет).

Повышение заданной температуры, чтобы быстрее отопить помещение

Если вы только что вошли в холодный дом в морозный зимний день, может показаться разумным включить термостат на большую температуру. Но это не поможет вам быстрее почувствовать тепло и уют. Причина этого проста: термостат не контролирует, насколько быстро нагревается ваш дом, все, что он делает, это устанавливает конечную температуру для вашего уровня комфорта. Лучше всего думать о базовом термостате, как об ограничителе температуры. Это позволяет полностью включить нагрев, пока не будет достигнута заданная температура, после чего термостат выключит нагрев, пока температура снова не упадет. Таким образом, если вы повернете термостат выше уровня комфорта, система перегреет пространство, что сделает ваш дом слишком теплым и будет тратить значительную энергию.

Термостатический клапан

Термоклапан для радиатора отопления по своей конструкции напоминает вентиль. В наличии седло и запорный конус, раскрывающий / закрывающий просвет при циркуляции теплоносителя. Температурные показатели настраиваются количеством проходящего теплоносителя через батарею.

На однотрубную и двухтрубную разводку устанавливают разные клапаны. Давление воды, оказываемое на однотрубную конструкцию, значительно ниже. И только таким способом можно её привести в баланс. Менять вентили не стоит, так как нагрев происходить не будет.

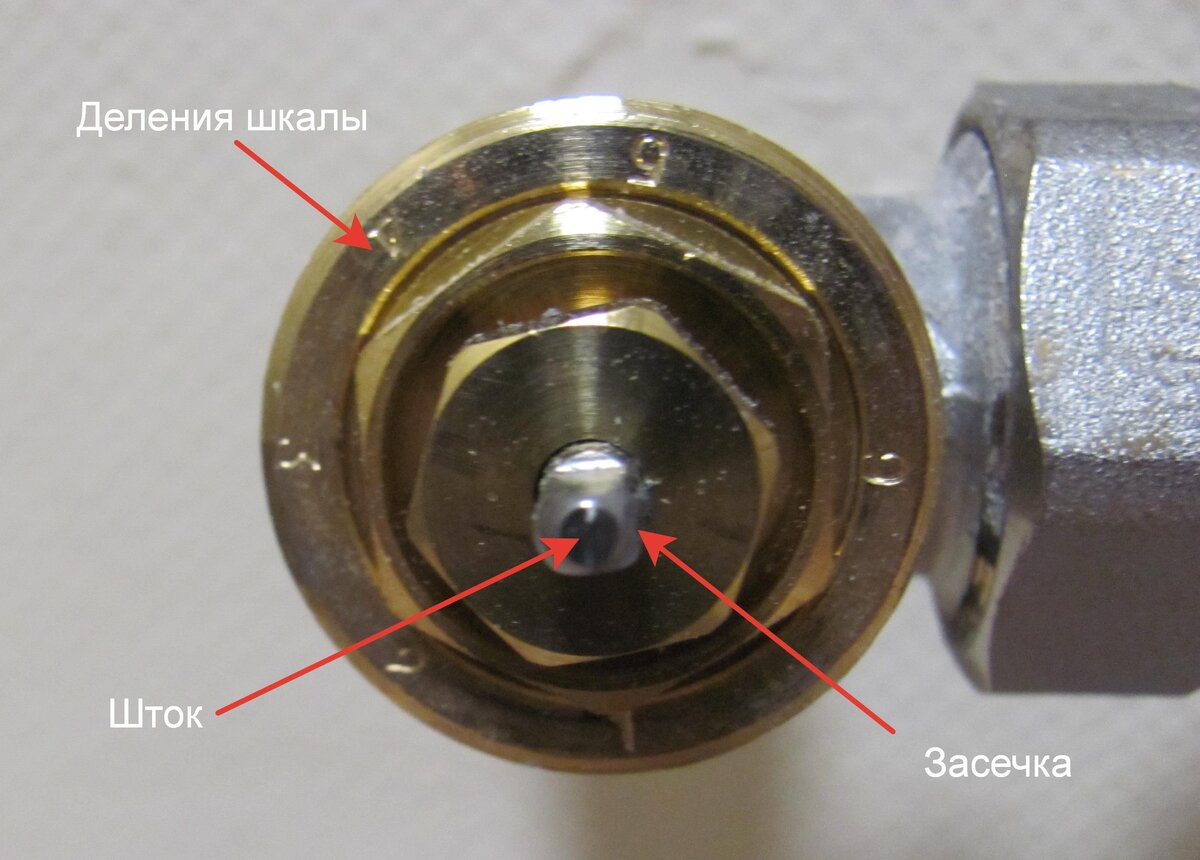

Устройство термостатического вентиля

Вентили для конструкций однотрубных сочетаются с системами с естественной циркуляцией. В случае монтажа гидравлическое сопротивление, безусловно, вырастет, однако система не сработает.

Каждый клапан имеет стрелку, показывающую направление теплоносителя. При установке его закрепляют таким образом, чтобы направление потока совпадало со стрелкой.

Корпус клапана выполняется из металлов, стойких к процессам коррозии. Обычно в дополнение изделие покрывают слоем защиты (хром, никель). Вентили могут быть из бронзы с покрытием никеля или хрома, из латуни с никелированным покрытием, из нержавейки.

Безусловно, нержавеющая сталь является наилучшим вариантом, так как она химически нейтральна, не поддаётся коррозии и не контактирует с другими металлами. Однако при всём этом, такие клапаны стоят дорого, да и найти их сложнее.

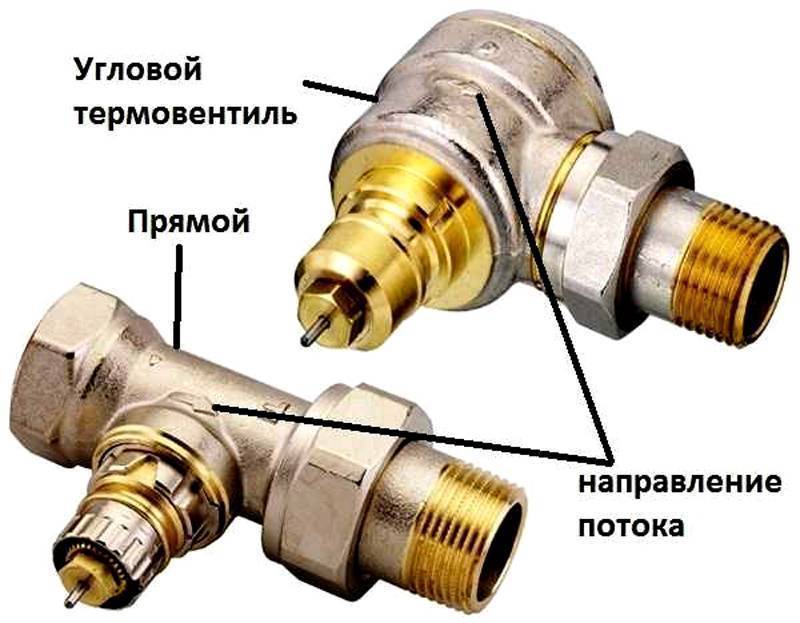

Угловой и прямой термоклапан

Вентили из бронзы и латуни практически одинаковы по сроку эксплуатации.

Важно выбрать приспособление с качественным сплавом. Зарекомендовавшие себя производители за этим следят

На корпусе в обязательном порядке должна быть стрелка, которая указывает направление движения теплоносителя. Скорее всего, если её не будет, то вам попалось изделие из дешёвых, и его лучше не приобретать.

По принципу исполнения клапаны могут быть двух видов:

• проходными (или прямыми);
• и угловыми.

Наличие двух вариантов обусловлено разной установкой радиаторов. Правильный подбор клапана поможет отопительной системе работать эффективно.

В настоящее время достаточно фирм, производящих термоклапаны. Известными являются Danfoss (Дания), BROEN (Дания), OVENTROP (Германия). Подберите подходящий вашей системе.

Компания	Для какой системы предназначено	Ду	Материал корпуса	Рабочее давление, Бар	Средняя стоимость, $
Danfoss (угловой RA-G с возможностью настройкой)	однотрубной	15 мм, 20 мм	Никелированная латунь	10	25-32
Danfoss (прямой RA-G с возможностью настройки)	однотрубной	20 мм, 25 мм	Никелированная латунь	10	32-45
Danfoss (угловой RA-N с возможностью настройки)	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10	30-40
Danfoss (прямой RA-N с возможностью настройки)	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10	20-50
BROEN  (прямой с фиксированной настройкой)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	8-15
BROEN  (прямой с фиксированной настройкой)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	8-15
BROEN (угловой с возможностью настройки)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	10-17
BROEN (угловой с возможностью настройки)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	10-17
BROEN (прямой с фиксированной настройкой)	однотрубной	15 мм, 20 мм	Никелированная латунь	10	19-23
BROEN  (угловой с фиксированной настройкой)	однотрубной	15 мм, 20 мм	Никелированная латунь	10	19-22
OVENTROP (осевой)	однотрубной	1/2″	Никелированная латунь, покрытая эмалью	10	140

Термостаты входя в группу автоматики газового котла.

Советы перед началом монтажа

Термоклапан — строение, назначение, виды

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

• теплоносителя;
• воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

• приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
• устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

• механические;
• электронные;
• полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.
Прямой и угловой клапана.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Типы термостатических головок

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

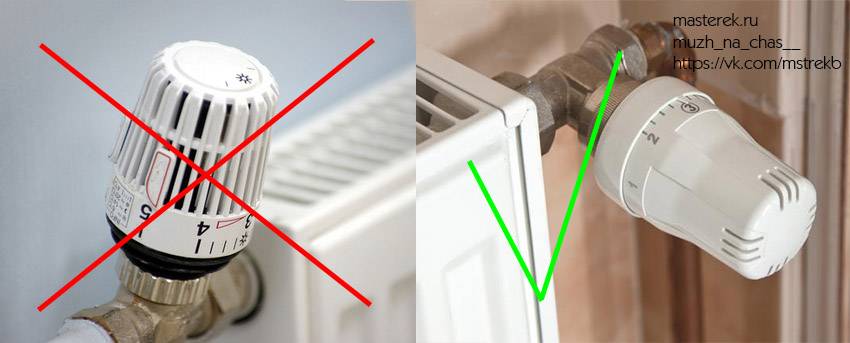

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Вывод

Выбор термостатических клапанов для радиаторов является важным шагом для обеспечения эффективности, комфорта и экономии в вашей системе отопления. В нашем рейтинге мы представили лучшие модели, которые соответствуют различным ценовым категориям и требованиям. Независимо от того, ищете ли вы продвинутые функции управления и автоматизации или просто надежный и простой в использовании клапан, у нас найдется правильный вариант для вас. Не забывайте учитывать такие факторы, как совместимость с вашей системой, легкость установки и настройки, а также долговечность и качество материалов. Мы надеемся, что наш рейтинг поможет вам принять правильное решение и насладиться комфортом и эффективностью вашей системы отопления.
