Вариант #3 – пленочный пол
Несмотря на эффективность, пленочный пол под плитку стелить не рекомендуется. Выделяют 3 основных причин, почему этого делать не стоит:
- Низкая адгезия. Пленка не дает качественное соединение с бетонной стяжкой и клеевым составом, создавая «плавающий эффект». Залитая на пленку стяжка при простукивании будет издавать пустой звук. Если же на такой пол уронить что-либо тяжелое, то стяжка может и вовсе треснуть.
- Химический состав пленки. Цементные растворы и клеевые составы имеют щелочную среду, которая со временем способны «разъедать» ПЭТ независимо от толщины материала и количества применяемых слоев. Это может привести к образованию искр в оголенных электрических соединениях и даже короткому замыканию.
- Есть достойная альтернатива. Зачем изощряться, придумывая безопасные способы укладки, если есть кабельные и стержневые электрические полы, которые идеально подходят для «мокрой укладки».
В зависимости от задействованного нагревательного материала выделяют два типа инфракрасных обогревательных систем: углеродные и биметаллические. Если уж и стелить инфракрасную пленку, то выбирать для этой цели стоит углеродный тип, поскольку биметаллический абсолютно с ней несовместим. Им не страшна коррозия, а в случае повреждения отключится только один участок за счет параллельного соединения элементов.
Некоторые специалисты отмечают, что под твердым типом покрытия, таким как керамогранит или кафельная плитка, инфракрасные лучи часть своих полезных свойств теряют
Среди представленных вариантов системы отопления по эксплуатационным и качественным параметрам наиболее предпочтительным можно считать электрический теплый пол.
Но все же окончательный выбор, соответствующий возможностям и желаниям, будет оставаться за вами.
Какой лучше электрический теплый пол под плитку: нюансы выбора
Чтобы принять решение, стоит учесть особенности проведения работ. Очень часто условия монтажа такие, что особого выбора нет, так как подходит только одна разновидность. Необходимо помнить несколько простых рекомендаций:
- Рассчитайте примерную мощность, которая нужна для обогрева помещения. Лучше проконсультироваться со специалистом, чтобы знать нормы и руководствоваться ими. Для основного отопления чаще всего выбирают кабельный электрический вариант как самый мощный и долговечный. Для дополнительного обогрева подойдет практически любое решение.
- Определитесь с тем, как будет готовиться основание. Для кабеля заливка стяжки обязательна, но не всегда есть возможность поднять уровень пола на несколько сантиметров. Если нужно сэкономить пространство, лучше всего выбирать кабельные маты или стержневой инфракрасный пол.
- Рассчитайте примерный расход электроэнергии. Очень часто дешевый в плане стоимости и монтажа вариант оказывается самым дорогим в эксплуатации. По эффективности и экономичности на данный момент лучше всего стержневой тип.
- Определите, где будет лежать обогревательные элементы. Помните, что маты резать нельзя, кабель можно укладывать как угодно. А стержни хороши тем, что даже если потом сделать перестановку, пол под мебелью не будет перегреваться благодаря функции саморегуляции.
Можно пообщаться с теми, у кого лежат разные варианты теплого пола. Тогда вы сможете сделать определенные выводы. Доверять рекламе не стоит, действительность может сильно отличаться о того, что обещает производитель.
Вариант #1 – водяной теплый пол
Особенности технологии обустройства
Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.
Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие
Технология монтажа водяного пола включает ряд этапов:
- Выкладывание на подготовленное базовое основание фольгированного утеплителя;
- Укладка арматурной сетки для фиксации водопроводных труб;
- Монтаж системы из металлопластиковых труб;
- Заливка песчано-цементной стяжки;
- Укладка плитки на клеющий состав.
Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.
Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.
Достоинства и недостатки данной системы
Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:
- Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
- Выполняет роль мощного аккумулятора тепловой энергии.
Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.
Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом
Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.
Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.
Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм
Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.
Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.
Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.
А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.
Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:
| Температура подачи, oC. | |
| Температура обратки, oC. | |
| Шаг трубы, м. | 0.050.10.150.20.250.30.35 |
| Труба | Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь) |
| Напольное покрытие | ПлиткаЛаминат на подложкеПаркет на фанереКовролин |
| Толщина стяжки над трубой, м. | |
| Удельная тепловая мощность, Вт/м2 | |
| Температура поверхности пола (средняя), oC | |
| Удельный расход теплоносителя, (л/ч)/м2 |
На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:
Как выбрать теплый пол
Если перед Вами возникла проблема: как выбрать правильный вариант, Вы должны ответить себе на три вопроса.
Вопрос №1 Будет для вас основным обогревом или он нужен для комфорта?
Об основном обогреве идет речь в случае слабой мощности батареи или ее отсутствии. Комфортный обогрев является дополнительным обогревом помещения.
Вопрос №2 Какой планируется тип стяжки?
Если планируете использовать бетонную стяжку 3-5 см, т. е. хотите поднять пол на 3-5 см, оптимальным решение является классический кабельный теплый. Кабель может быть либо одножильным, либо двужильным. Наиболее подходящим финишным покрытием в таком случае будет керамогранит, плитка, камень.
В случае стяжки 2-3 см подойдет карбоновый термомат RHE и UNIMAT преимуществом данного типа обогрева является саморегуляция, которая защищает поверхность от перегрева. Бесспорными достоинствами также является удобство монтажа и экономия электроэнергии до 60% (если сравнивать с аналогами). В последнее время обретает популярность ИК (ИнфраКрасное излучение). У него также много положительных качеств. Идеальным финишным покрытием будет плитка, ковролин, ламинат, керамогранит.
Если хотите делать пол без стяжки, подойдут маты в плиточный клей. В этом случае нагревательный элемент имеет малый диаметр и легко укладывается в плиточный клей. Из-за отсутствия стяжки они быстрее прогревают поверхность. Оптимальным финишным покрытием является плитка и керамогранит.
Или можно сделать пленочный теплый пол (стяжки вовсе не будет), который в народе называют термопленкой. Ее можно уложить под финишное покрытие даже без участия профессионалов. Она укладывается на любые поверхности: горизонтальные (пол), вертикальные (стены) и наклонные. Самым подходящим финишным покрытием выступает ламинат, линолеум ковролин.
Вопрос №3 Какова площадь помещения?
Площадь помещения рассчитывается по следующей формуле:
Площадь (м2)= Длина (м)*Ширина (м)
Преимущества
Устройство обладает рядом достоинств, в том числе и возможность использования в малогабаритных помещениях. Можно ли отапливать с его помощью большие помещения? Ответ положительный, однако уровень потребляемой семьей электроэнергии существенно возрастет. В больших помещениях рекомендуется использовать устройство в качестве дополнительного источника отопления.
Перечень достоинств:
Тёплые полы работают по принципу конвекции, тем самым прогревая предметы интерьера и декора. Это позволяет обогреть комнату равномерно и быстро.
Длина излучаемой волны составляет 4-15 микрометров, что позволяет устройству не только нагревать используемое напольное покрытие, но и стоящие в комнате предметы.
Подниматься пыль не будет, что так необходимо аллергикам и людям с маленькими детьми. Принцип их работы отличается от радиаторного отопления, поэтому пыль не будет подниматься в воздух и перемещаться по комнате.
Для уменьшения затрат следует выставить наиболее оптимальный температурный режим
Стоит обратить внимание, что использование радиаторного отопления подразумевает наличие в помещении температуры в 25*С, при этом с ИК отоплением достаточным и комфортным будет показатель в 20*С. Меньший прогрев потребует уменьшенного количества электрической энергии и приведет к экономии семейного бюджета.
Имеющееся излучение минимально
Этот показатель даже меньше, чем у кабельных устройств.
AdminАвтор статьи
Общие требования обустройства теплых полов под плитку
Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.
Основание
Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений
Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска
Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.
При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия
Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.
Стройматериалы
Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.
Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы
Виды электрических теплых полов
Эксперты по строительным работам единогласно советуют использовать электроподогрев. Система нагрева проста в установке и не требует профессиональных навыков.
Недостатки водных теплых полов:
- сложность подключения к центральной отопительной системе;
- высока вероятность протечки и, как следствие, затопления соседей;
- температура теплоносителя не регулируется;
- уровень поверхности после монтажа системы повышается на 5-7 см.
Водяная система обогрева пола показывает высокую эффективность в помещениях более 20 кв. м.
В отличие от водного контура, электрическая нагревательная система имеет небольшой вес и не оказывает существенного давления на перекрытия. Так как вода в нагревательном процессе не используется, отсутствует проблема, какую трубу выбрать для теплого пола, и вероятность затопить соседей снизу при поломке.
Существует ряд систем подогрева, отличающихся стоимостью, сложностью монтажа, мощностью и уровнем безопасности.
Выбор кабеля
Чтобы произвести укладку теплого пола, схематично отображается на бумаге схема кабеля. Нельзя монтировать греющие элементы в местах, где будет находиться ванна, мебель и прочее тяжелое сантехническое оборудование.
Расчет кабеля производится с учетом удельной мощности, которая должна находиться в пределах 140−150 Ватт на 1 кв. м. Чтобы узнать мощность, площадь, рассчитанная под установку теплой системы, умножается на значение удельной мощности.
При покупке системы необходимо знать длину кабеля для комнаты. Электрические кабели бывают с одной и двумя жилами. Последние провода легко монтируются и подключаются. Сложнее подсоединить одножильный кабель.
При наличии в доме любого электрического теплого пола жильцы смогут регулировать температуру их нагрева. Для этого предусмотрен терморегулятор. Его монтируют на стену в удобном месте. Он включает и выключает систему, поддерживая нужную температуру.
Типы регулировки теплого пола:
- Ручные. Система запускается и отключается вручную, но температура самостоятельно поддерживается на заданном уровне.
- Автоматические. Система самостоятельно запускается и останавливается с учетом времени суток и дней недели. Есть дисплей, на котором отображаются нужные данные.
Если теплый пол не является главным источником отопления дома, а только поддерживает комфортную температуру, лучше отдать предпочтение системе с терморегулятором и датчиком температуры.
Какой вид электрического пола выбрать?
Как рассчитать площадь теплого пола
- Измеряют нагреваемую площадь, вычитают отступы от стен по 15 см. с участками, где будет стоять тяжелая мебель. Когда используют нагревательный мат больше никаких показателей не потребуется, их комплектуют по фрагментам, при необходимости разрезают. К примеру, в результате получилось 20 м2 – площадь помещения, которое нужно нагреть.
- Определяют мощность полов в зависимости от того, для чего используется теплый пол:
- при подогреве пола для комфортной температуры – 85 Вт/м2;
- для дополнительного подогрева пола и всей комнаты – 125 Вт/м2;
- в помещениях, где повышена влажность, на поверхностях под мрамором, камнем, гранитом – 140 Вт/м2;
- при полном отоплении – 180 Вт/ м2.
- Если условно принять 150 Вт/м2как среднее значение удельной мощности для конкретного помещения, то теплоотдача будет равна:
20 м2 х 150 Вт/м2 = 3000 Вт
Этапы монтажа
Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:
- обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;
- обустройство системы заземления на основе электропроводного скотча;
- грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
- непосредственная установка инфракрасных обогревательных элементов;
- подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м2;
- тестирование выполненной системы на работоспособность;
- финишная отделка напольной поверхности плиткой.
Схема монтажа пленочного теплого пола
При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности. Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора
Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора
Установка и монтаж
Эта конструкция на сегодняшний день является наиболее распространенной для коридоров, кухонь и ванных комнат. Она представляет собой систему водопроводных трубок, которые укладываются непосредственно в стяжку.
Получаемый при этом пирог пола состоит из:
- Основания
- Теплоизолирующего слоя
- Армирующей сетки
- Системы труб
- Цементно-песчаной или бетонной стяжки
- Клеевого слоя
- Керамической плитки
Металлопластиковые трубы укладываются на армирующую сетку с небольшим промежутком между ними (от 10 до 30 см) и фиксируются пластиковыми хомутами. В тех местах, где будет проходить деформационный шов, на них следует одеть гофру. Труба в системе не должна иметь стыков, ее вход и выход следует располагать в коллекторе.
Перед заливкой по периметру помещения устанавливают демпферную ленту. Она необходима для компенсации расширения стяжки, которое будет происходить в результате изменения температуры.

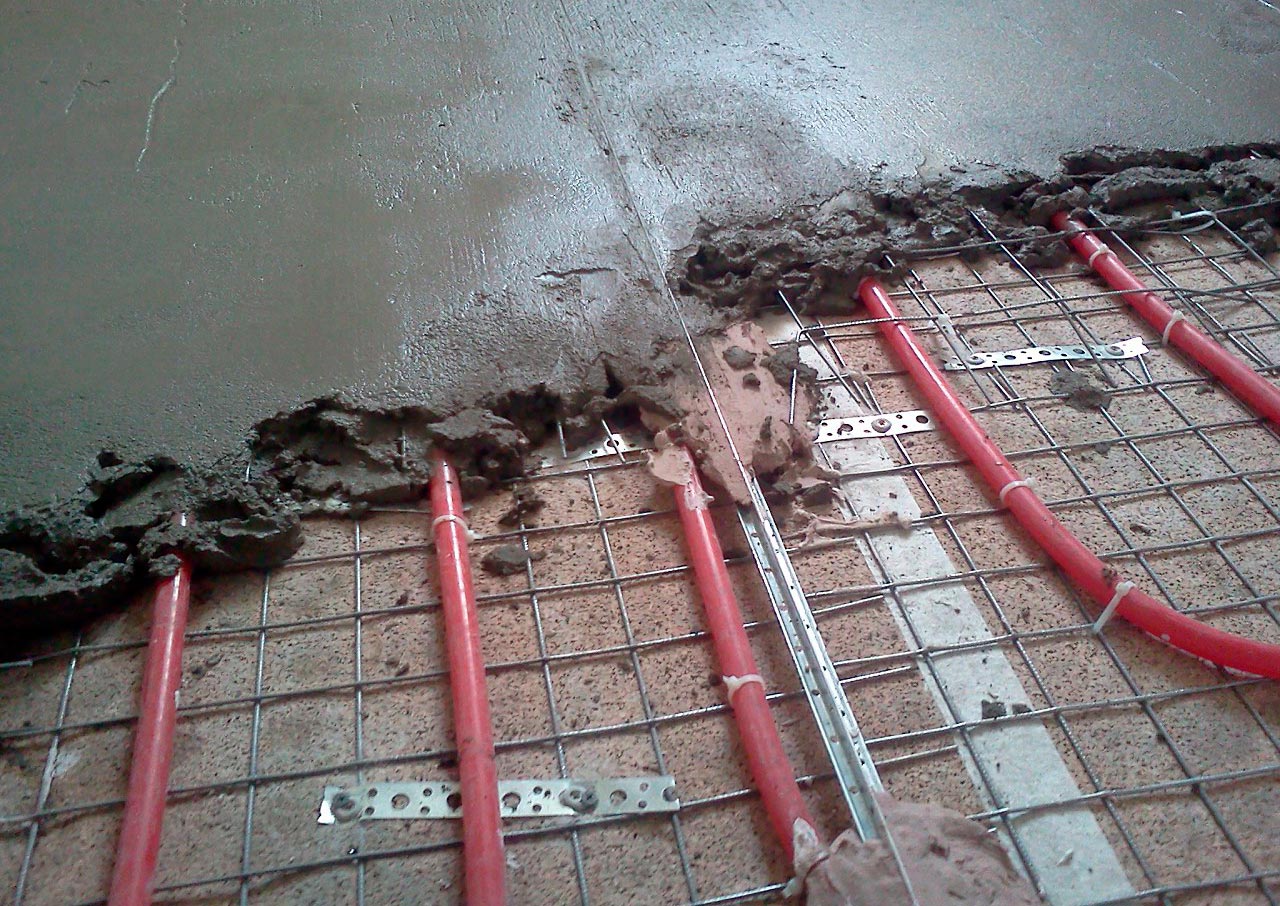

После проведения гидравлических испытаний системы можно начинать заливку чернового пола. Его толщина должна быть не менее 30 мм. Водяной пол под плитку является достаточно эффективной системой отопления, позволяющей в месяц сэкономить почти 10% тепловых ресурсов.
Пленочный инфракрасный пол
Кабель используется для монтажа полов достаточно давно. Инфракрасные полы появились недавно. Такой пол представляет собой полимерную пленку, в которую запаяны нагревательные пластины. Пластины питаются от сети, как и кабель.
По ряду причин считается, что это самый лучший электрический теплый пол:
- энергопотребление заметно меньше, чем у кабеля;
- отсутствует вредное для здоровья электромагнитное излучение;
- простой монтаж;
- можно обойтись без стяжки;
- минимальная толщина, малый вес;
- пол долго держит тепло. Принцип инфракрасного излучения заключается в том, что нагревается не воздух, а присутствующие в помещении предметы. Потом они отдают тепловую энергию. Помещение долго не остывает.
Инфракрасные пленки с момента появления широко используются не только для полов, но и для стен, потолков, межэтажных перекрытий и мансард.
Очевидный плюс этого пола: все нагревательные элементы подключены параллельно. Если часть выйдет из строя, остальные продолжат функционировать. А в случае серьезной поломки придется демонтировать только покрытие.
Но минусы у этого варианта тоже есть. Стоит он дороже простого кабеля, защита от воды у него плохая. Устанавливать такой пол в ванную или баню не рекомендуется, а плиточное покрытие кладут чаще всего в мокрых помещениях.
Как выбрать теплый электрический пол
Еще один недостаток – на материал пленки не ложится плиточный клей. Для укладки плитки придется закрыть пленку гипсокартонной панелью, а гипсокартон – хороший теплоизолятор.
Другой вариант монтажа – уложить между пленкой и клеевым слоем армирующую стекловолоконную сетку с мелкой ячейкой, не больше трех сантиметров.
Но самый хороший электрический теплый пол при использовании инфракрасной пленки – не с плиточным покрытием, а с ламинатом: ламинат можно положить плавающим способом, клей не понадобится.
Важно! Пленочные полы бывают углеродные и биметаллические. Под плитку можно устанавливать только углеродные
Почему под плитку не рекомендуется теплый пол с водяным обогревом
Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

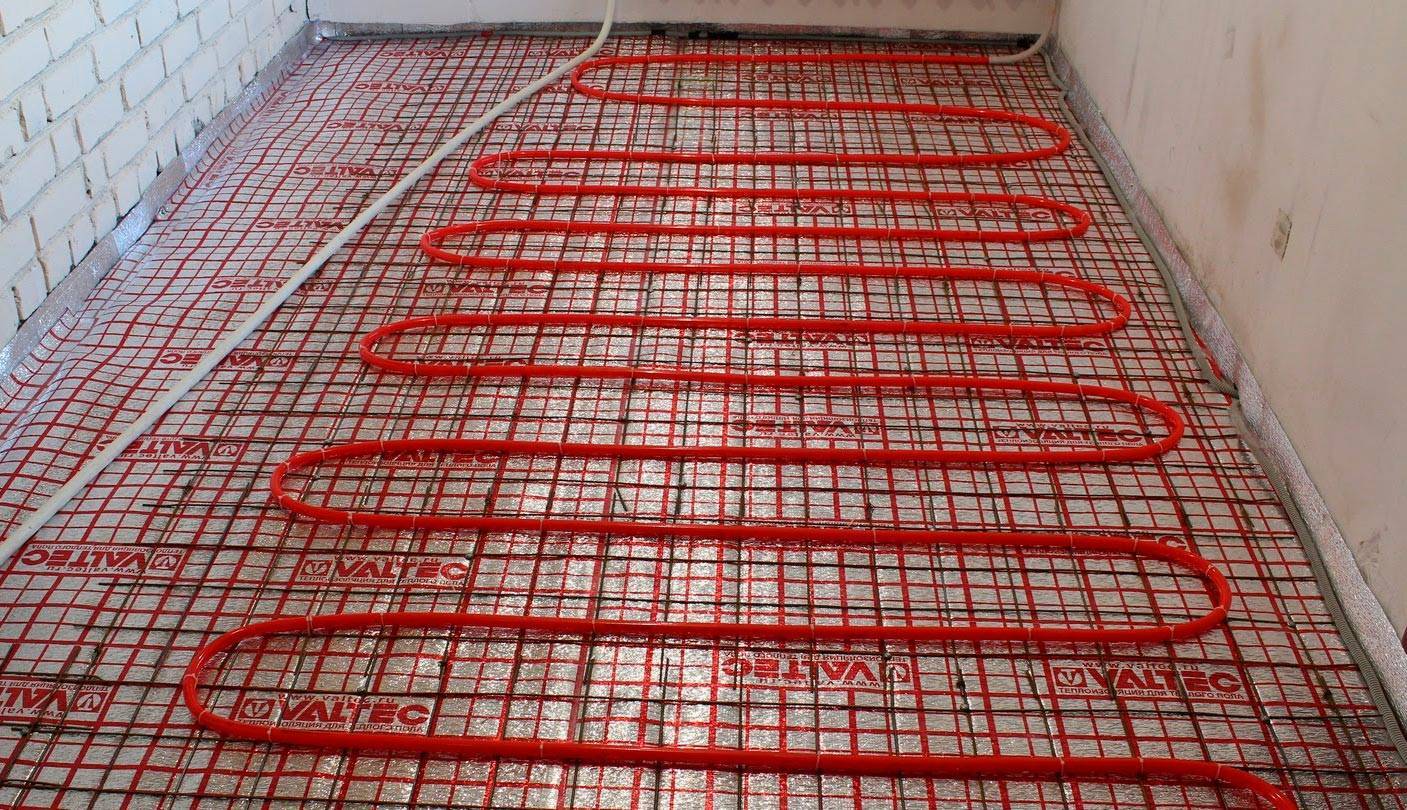

Укладка труб водяного теплого пола
Технологические причины
Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.
Устройство теплого пола
Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.
Коллекторный узел и элементы управления теплым полом
Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.
Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон
Физические причины
Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.
Нанесение клея на кафель
Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.
Отклеившееся кафельное покрытие придется менять
Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.
Плитка поверх труб прогревается неравномерно
В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.
Планировка
Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку
Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:
- Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
- В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

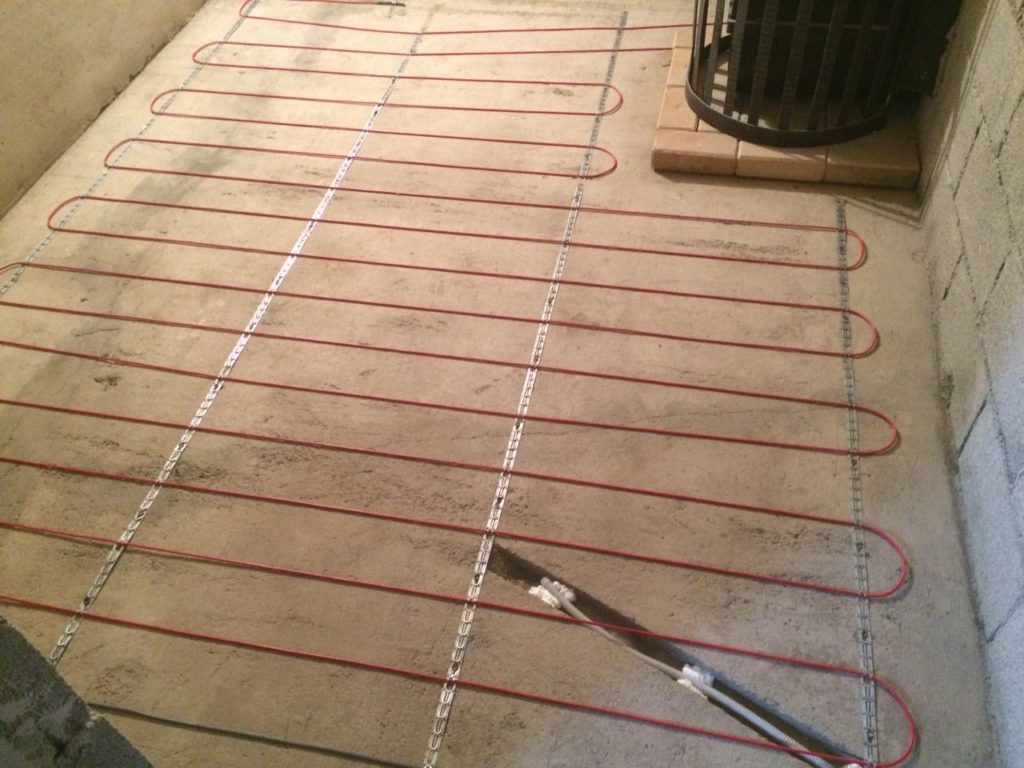

Планировка укладки кабеля теплого пола
Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

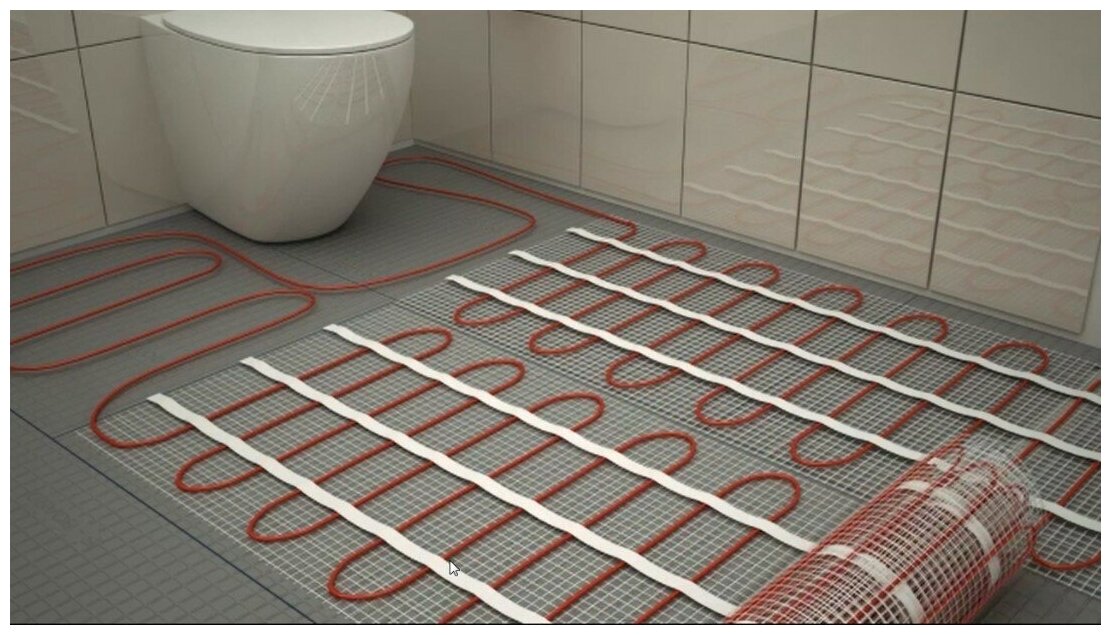

Планировка укладки матов тёплого поля
Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.
Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.
Электросеть для теплого пола
После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую
Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным
Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.
Инфракрасный пленочный пол под плитку
Электрический вид – доступный комфорт
Прошли времена, когда эта система была роскошью и атрибутом жилища только состоятельных людей. Тем более что ее использование стало менее энергозатратным. Обустроив можно его с терморегулятором, мы добъемся экономии электроэнергии до 35%.
Следует отметить, что расход электроэнергии зависит только от скорости остывания поверхности. Иными словами – от качества теплоизоляции.
Цена такого пола зависит от качества, надежности, мощности и количества токопроводящих жил в греющем кабеле. Он бывает одножильный и двухжильный. В последнем виде, благодаря его конструкции, два токопроводящих элемента компенсируют электромагнитные поля друг друга. Одножильный кабель из-за повышенного выделения электромагнитных волн в основном используется только в нежилых помещениях.
Кабельный теплый пол
Какая система обогрева лучше под плитку?
Монтируя систему обогрева под плитку, мы сталкиваемся с некоторыми нюансами:
- Плитка кладётся на клей либо на раствор. Схватываются эти материалы по-разному. Скажем, раствор более чувствителен к распределению влаги, влага должна быть распределена в растворе равномерно, он должен высыхать и схватываться как можно равномерней. Поэтому отопление в таком случае желательно включать по истечении хотя бы 10 суток.
- Второй нюанс касается материала, из которого изготовлена плитка. Плитка может поглощать воду, а может не поглощать. В первом случае, даже если вы кладёте плитку на клей, следует повременить с подогревом.
- Третий нюанс заключается в размерах плитки. Чем меньше плитка, тем быстрее и равномернее произойдёт процесс схватывания. Конечно, технология кладки всё равно требует подождать некоторое время.
Стоит отметить, что если обогрев под плитку не установлен, то рекомендуется ждать 3 дня. На практике, люди ходят по плитке на 2 день.
Это вполне оправдано, если использовался клей, а плитка сама большая, ведь чем больше плитка, тем меньше давление от человека передаётся на стяжку. Но поскольку речь идёт о подключении обогрева, то физика несколько другая.
Что касается того, какой «тёплый пол» лучше установить под плитку, то однозначного ответа нет:
- Водяное отопление потребует достаточно толстой выравнивающей стяжки над трубами.
- В случае с электрическим отоплением как таковой стяжки может и не быть.
В остальном, необходимо рассмотреть каждую модель отдельно.
Пошаговая инструкция монтажа теплого пола с водяным подогревом
Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола
Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру. Вместе с тем он обеспечивает ровный прогрев всего помещения
Вместе с тем он обеспечивает ровный прогрев всего помещения.
Подготовка
Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.
Подготовительные работы затрагивают следующие этапы:
- Установка новой стяжки высотой 3-7 мм.
- Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
- В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
- Сверху укладывается армирующая сетка для закрепления стяжки.
Подключение
Подключение водонагревательных труб может происходить следующим образом:
Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.
Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.
Водонагревательные трубы устанавливаются одним из следующих способов:
Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке. Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм. Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева. Крепёжная стальная проволока. Маты из полистирола. Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.
Стяжка
Для стяжки водяного пола используют:
Смесь, хорошо проводящую тепло. Состав может быть самым разным. Классический бетон с добавлением пластификатора.
Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.
