Теплый плинтус водяной: плинтусное отопление своими руками, греющий обогреватель электрического типа

Система тёплых плинтусов

Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.

Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.

Принцип действия

Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.

Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.

Виды тёплых плинтусов и их особенности

Существующие системы обогрева подразделяются на два основных вида:

Электрические

Водяные

Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 600С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.

Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 850С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.

Плюсы и минусы

Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.

Среди других достоинств:

универсальность оборудования;
эстетичный внешний вид;

долговечность;
простота эксплуатации.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.

Недостатки теплого плинтуса

Цена в целом процентов на 15 дороже традиционных систем отопления, но это субъективная оценка. Я сознательно не пишу тут никаких цифр — слишком много переменных для расчета затрат. Минимальная цена 1,5 метров погонных $50, без расчетов.
Оребрение может потрескивать при остывании-нагревании. Выходя на постоянную температуру никаких звуков не наблюдается.
Скорость выхода на оптимальную температуру около суток, тоесть дольше конвекторов и радиаторов. Это не годится для зимней дачи с непостоянным проживанием.
В загроможденных мебелью помещениях теплый плинтус себя не оправдает.

опубликовано econet.ru

Предложения производителей и цена

Выбор типа устройства зависит от личных пожеланий и бюджета. Стоимость контура учтите на этапе планирования ремонта и строительства дома. Это предотвратит неприятные ситуации в дальнейшем и позволит окончательно определиться с выбором. Цена метра начинается с 40 долларов. Не забывайте, что ремонт электрических моделей и ежемесячная плата за электричество требует значительных расходов в дальнейшем! Водяные технологии дешёвые.

Материалы контура с антикоррозийными свойствами, срок эксплуатации — 10 лет. Это гарантия срока службы обогревателя (7—12 лет) и простоты ремонта. Они сочетаются с другими типами обогревательных приборов. Правильное решение — сочетать их с программой “умный дом”, где всё продумано до мелочей и установки автоматического режима управления.

В составе отопительного компонента: профили из алюминия, трубы, коллекторы, фитинги, кронштейны. Всё это нужно для обеспечения надёжности конструкции и качественного обогрева всего пространства. Количество составляющих контура и стоимость влияют следующие факторы:

площадь комнаты и его форма;
количество теплопотерь;
цвет конструкции;
количество коллекторов;
цена дополнительных материалов.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.

Принцип работы

Преимущества плинтусного отопления

Объяснить популярность водяных плинтусов в США и Европе несложно, если ознакомиться со всеми преимуществами такой системы отопления. Преимуществами системы являются:

Экономия полезной площади в квартире. Плинтус не занимает много места, что для обитателей маленьких комнат может оказаться бесценным.
Установить водяной теплый плинтус своими руками не представляет особой сложности — это позволяет сэкономить, так как нет необходимости оплачивать работу мастеров.
Хороший обогрев комнаты.
Высокий показатель КПД.
Эффективность.
Если возникает необходимость в ремонте, получить доступ к внутренним составляющим предельно просто: необходимо убрать лицевую панель.
Внешний вид плинтуса можно легко изменить в соответствии с требованиями стиля.
Плинтуса выпускаются в разных цветовых вариантах.
Хорошо сочетается с разными напольными покрытиями.
Плинтус состоит из отдельных модулей, каждый из которых при необходимости несложно заменить или модернизировать.
Если установить термостат, тогда отопление будет поддерживаться на одном уровне.
Эстетичный внешний вид, не придется искать способы спрятать батареи.
Обогрев проходит с разных сторон, а не от одной.
Компактность.

Немаловажное значение имеет тот факт, что теплый плинтус — один из немногих способов отопления, идеально подходящий для «нестандартных» помещений (с высоким потолком, арочным входом, большим количеством оконных проемов). Даже в таких комнатах воздух прогревается достаточно быстро и равномерно

Водяной теплый плинтус можно использовать как самостоятельную систему отопления, а можно сочетать с более традиционной

Например, нередко в жилых помещениях устанавливают радиаторы или теплый пол, а водяные плинтусы — на лоджиях, закрытых верандах, в кладовках, подсобках и других помещениях, которые используются не так часто. Теплый плинтус препятствует появлению грибков, плесени, так как нагревается не только воздух в помещении, но и стены. При этом воздух не становится излишне «сухим», температура поддерживается на оптимальном уровне

Водяной теплый плинтус можно использовать как самостоятельную систему отопления, а можно сочетать с более традиционной. Например, нередко в жилых помещениях устанавливают радиаторы или теплый пол, а водяные плинтусы — на лоджиях, закрытых верандах, в кладовках, подсобках и других помещениях, которые используются не так часто. Теплый плинтус препятствует появлению грибков, плесени, так как нагревается не только воздух в помещении, но и стены. При этом воздух не становится излишне «сухим», температура поддерживается на оптимальном уровне.

Это позволяет избежать возможных ограничений во время планирования отопления в многоквартирных домах.

Преимущества и недостатки теплого плинтуса

Преимущества

При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.

Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.

Недостатки

Высокая стоимость самой конструкции.
Большие расходы на электроэнергию.
Эта система нуждается в постоянном функционировании.
Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.

Как правильно установить теплый плинтус своими руками

Если вы приобрели теплый плинтус и хотите его установить, для этого вам не обязательно нужно обращаться к специалистам. Установить его и подключить вы сможете и сами. Так как его конструкция очень проста.

Для работы нам понадобятся инструменты, которые можно найти в каждом доме: разводные ключи, кусачки, пассатижи, молоток, острые ножницы, дрель. Собрав все эти инструменты можно приступать к работе.

Схема установки греющего теплого плинтуса

Пошаговая схема установки водяного плинтуса:

Закрепить профили;
Затем установить держатели;
К держателям прикрепить конвектор;
Систему подсоединить к основному источнику отопления;
Проверить на течь;
Закрыть декоративными панелями.

Если вы все правильно сделаете, выполняя работу по данной схеме, тогда сможете насладиться правильной работой плинтуса, а дом ваш станет теплым и уютным.

Виды

Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.

Водяной

Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.

Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.

Электрический

Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:

легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.

Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:

большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.

Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.

Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

Выбор подходящего материала

При выборе материала для своего электрического теплого плинтуса нужно учитывать несколько факторов

Следует обратить внимание на эффективность передачи тепла от нагревательного элемента к помещению, надежность и безопасность работы, а также долговечность и экологичность материала

Типы материалов

1. Деревянный плинтус

Деревянный плинтус является одним из наиболее популярных вариантов благодаря своей природной красоте и эстетичному виду. Однако он не самый эффективный в передаче тепла и может быть подвержен деформации при повышенной влажности.

2. Металлический плинтус

Металлический плинтус отличается высокой эффективностью передачи тепла, но может быть менее привлекателен с эстетической точки зрения. Он также может быть склонен к окислению и коррозии.

3. Пластиковый плинтус

Пластиковый плинтус является более дешевым вариантом и обладает хорошей прочностью и долговечностью. Однако он не обладает такой же эффективностью передачи тепла, как деревянный или металлический плинтус.

Производители водяных плинтусов

Производителей теплых плинтусов сейчас очень много, но при покупке всегда нужно выбирать только продукцию самых известных и авторитетных компаний. Так как водяной теплый плинтус пока не является распространенным способом отопления, марки производителей могут быть не на слуху. Тем не менее, самых известных нужно знать, чтобы не ошибиться в выборе:

Mr. Tektrum (Россия);
Термия (Украина);
Best Board (Австрия).

Компания Best Board выпускает линейки электрических и водяных теплых плинтусов, причем последние получили наибольшее распространение. Продукция компании отличается качеством и практичностью. Такие плинтуса очень быстро собираются и разбираются, занимают минимум места, очень удобны в применении. Лицевые панели выпускаются в разных стилевых и цветовых вариантах. Стоимость конструкций при этом немаленькая — одна секция (обычно длиной 1 м) стоит не менее 100 долларов.

При монтаже внутриплинтусного отопления необходимо предусмотреть возможность доступа к ним для очистки радиатора

Немного уступает Best Board по популярности отечественный производитель Mr. Tektrum. Данный производитель ориентируется на бюджетных покупателей, поэтому цены на водяные теплые плинтуса от Mr. Tektrum значительно ниже, чем у европейских аналогов. Снизить стоимость конструкции удалось за счет использования более дешевых материалов и компонентов. Что особенно радует, на качестве работы конструкции это если и сказывается, то незначительно.

Полный ассортимент комплектующих позволяет сделать теплый плинтус любой формы

Водные плинтуса Тектрум производятся в Виннице и точно так же, как и Mr. Tektrum, ориентированы на среднестатистических покупателей. Плинтусы отличаются неплохим качеством, хорошо работают и в домах, и в квартирах, но одна секция обходится в 5 раз дешевле, чем у австрийского производителя.

Трубы из гофрированной нержавеющей стали — простой и надежный способ соединения элементов внутриплинтусного отопления

Кроме перечисленных компаний производством водяных плинтусов занимаются и другие. Например, неплохими характеристиками обладают секции от Uden S. В целом, хороших марок вполне достаточно. Поэтому не лишнем будет перед покупкой почитать отзывы о водяных плинтусах от разных производителей и на этом основании принимать решение.

Наличие различных декоративных панелей позволит вписать теплый плинтус практически в любой интерьер

Инновационная система «Водяной теплый плинтус»: характеристики изделия

Итак, что это такое — плинтусный обогреватель? Какими достоинствами он обладает? Где его можно использовать? А цена, наверное, шокирующая? И, вообще, как устанавливается? Абсолютно ничего непонятно! Дорогие друзья, спокойствие. Сейчас во всём разберёмся.

Понятие

Водяной плинтусный конвектор – это приспособление, предназначающееся для обогрева помещения. Устройство устанавливается по периметру нижнего основания стены и декорируется плинтусом. Теплоноситель установки – это вода, в принципе, название говорит само за себя, но может быть и специализированная «незамерзайка». Характеризируется изделие отсутствием нестабильной температуры в помещении, так как тёплый воздух распространяется по комнате равномерно.

Устройство

Водяной плинтус состоит из следующих элементов:

теплообменного модуля, представленного двумя медными трубками, по которым циркулирует вода;
лицевой панели, «украшенной» отверстиями, предназначающимися для циркулирования воздушного потока;
тыльной панели, надёжно защищающей стены от высокой температуры изделия;
отопительных радиаторов, задача которых – нагрев воздуха;
поворотных боковых заглушек;
специальных кронштейнов — креплений.

В принципе, трудно сказать, что плинтусный конвектор – это «бешеная» инновация, поскольку ничего сверхъестественного в нём нет. Отличительная черта – размеры. А также, отопительная плинтусная система отлично играет роль тепловой завесы. Как это? Грубо говоря, тёплый поток воздуха, который исходит от плинтуса, собирается возле оконных проёмов и стен, не позволяя холоду проникнуть внутрь комнаты. Кроме того, тепловая завеса прекрасно прогревает стены, улучшая результативность отопления.

Монтаж водяной системы плинтусного обогрева

Проще всего делать водяное отопление в плинтусах при проведении ремонта или в процессе строительства дома. Трубы отопления прячутся в пол, чтобы не прокладывать их вдоль стен – это место будет занято приборами отопления. Для выкладки в стяжку лучше брать полимерные изделия, которые не отличаются высокой теплоотдачей, не подвергаются коррозии.

Что касается подключения, то последовательная схема не отличается эффективностью – пока теплоноситель пройдет по всем радиаторам и достигнет последнего прибора, температура значительно снизится, крайние приборы будут всегда холодными. Поэтому тут лучше отдать предпочтение лучевой схеме, при которой плинтусная система отопления подключается на каждый радиатор или попарно. Пригодится коллекторный узел, куда нужно подключить трубы поступления теплоносителя в конвекторы, но это увеличивает затраты на материалы – к каждой группе радиаторов будет прокладываться 2 трубы, одна на подачу, вторая на обратку.

Алгоритм работ:

От точки распределительного коллектора до зоны размещения плинтуса отмерить две длины защитного трубопровода с припуском минимум 20 см. Также отмерить 2 длины соединительного трубопровода, тоже с припуском в 20 см. Соединительную вставить в защитную и концы заклеить скотчем.
Протянуть трубопроводы по полу так, чтобы они не натягивались, закрепить монтажными лентами и затем покрыть защитным раствором с выводом концов на стену. Конец не должен быть длинным, хватит 6 см трубы, но выводить нужно так, чтобы до ближайшего края стены или угла было расстояние не менее 100-150 мм.
Как только будет уложена чистовая отделка, также на стену наклеить защитную ленту, зафиксировать кромку из алюминия по всей длине отопительной системы так, чтобы кромка закрыла зону стыка между стеной и полом.
Затем зафиксировать верхний профиль, на него надеть держатели с шагом по стене в 400 мм, отступив от угла стены 150 мм.
Чтобы соединить отопительные трубы и детали нагрева, применяются муфты с гайками, прокладками и втулками. В углах муфты заменяются на угловые поворотные трубки на 90⁰ С, в торцах – на торцевые трубки на 180⁰ С с заглушками.

Осталось только совместить нагревательные секции между собой переходниками и зафиксировать их держателями, осторожно вдавливая детали до щелчка. Затем вся конструкция накрывается декоративным коробом и можно запускать тестирование магистрали отопления

Если все работы выполнены правильно, то теплоноситель поступает через коллектор посредством циркуляционного насоса от котла или от центральной системы отопления.

Стандартные показатели

Стандартная установка, которая изготавливается в заводских условиях, имеет мощность 240 Ватт. Это оптимальный показатель для комнаты, периметр которой равен примерно двадцати метрам (с учетом средней высоты потолков).

Часто задаваемые вопросы касаются возможности самостоятельного изготовления подобного радиатора. В принципе есть смысл заняться этим самостоятельно, однако необходимо быть готовым к тому, что процесс отнимет много времени, сил и финансов. В некоторых случаях такой эксперимент оказывается более дорогим удовольствием, чем покупка готового теплого плинтуса.

Теплый плинтус: устройство и принцип работы системы

По большому счету, ничего нового в этом комплексе оборудования, предназначенном для обогрева жилья, нет. Все те же старые идеи в новом воплощении. Разобрав одно из таких устройство, внутри можно обнаружить теплообменники, насаженные на медные трубки диаметром 13мм. Единственное их отличие от привычных для нас трубчатых конвекторов – это миниатюрность, они помещены в небольшой короб шириной 3см и высотой 14см. Ввиду своей сравнительно малой эффективности по сравнению с обычными батареями, устанавливаются такие обогревательные приборы по всему периметру помещения над полом – именно отсюда и пошло название «теплый плинтус».

Конструктивно система теплый плинтус состоит из трех основных частей:

короб с кронштейнами для крепления нагревателей внутри;
трубчатый конвектор;
поворотные элементы.

Разновидности системы теплый плинтус

Все детали представляют собой части конструктора, предусматривающие быструю и простую установку. Но об этом позже, а пока вернемся к принципу работы этой системы. Здесь ничего нового нет, кроме идеи создания тепловой завесы вдоль всех стен помещения. Поток горячего воздуха, поднимающийся от теплого плинтуса, создает преграду для холода, идущего от стен, и не пускает его внутрь помещения. Кроме того, этот же поток воздуха прогревает стены дома, увеличивая таким образом эффективность обогрева. Сам же воздух в комнате нагревается, как и в случае с любым другим отоплением, за счет конвекции.

Отопление теплый плинтус фото

Установка водяного плинтуса

Подготовив набор необходимых инструментов, можно приступать к установке теплого водяного плинтуса своими руками. Сперва необходимо проложить трубки для подачи теплоносителя. Установку начинают с угла, куда выходят эти трубки. Для упрощения процесса мы подготовили детальную пошаговую инструкцию:

Устанавливаем нижнюю планку.
Устраняем зазор между стеной и планкой с помощью герметика.
Фиксируем планку соединительными материалами.
На стену приклеиваем теплоизоляционный материал.
Излишки обрезаются ножом.
Отмеряем необходимую высоту плинтуса.
Устанавливаем первый держатель на расстоянии не менее 15 см от угла.
Остальные держатели следует устанавливать на расстоянии 40 см друг от друга.
Прикручиваем держатели к стене. Если позволяет материал, то это делается саморезами. В противном случае для каждого держателя нужно отметить места для сверления, высверлить отверстия, установить в них дюбели и только потом прикрутить держатель.
Аналогичным образом крепим к стене остальные держатели.
Проводим установку всех планок и креплений по тем участкам комнаты, где будет установлен теплый плинтус.
Устанавливаем необходимые декоративные элементы и регулируем держатели.
Раскладываем радиаторы на полу и вымеряем необходимое расстояние.
Если некоторые участки комнаты меньше длины радиатора, его можно обрезать и снять некоторые звенья для упрощения работ.
Начинаем соединение системы с места подвода теплоносителя. Надеваем фитинги и прокладки для соединения.
Соединяем радиатор с системой подвода теплоносителя.

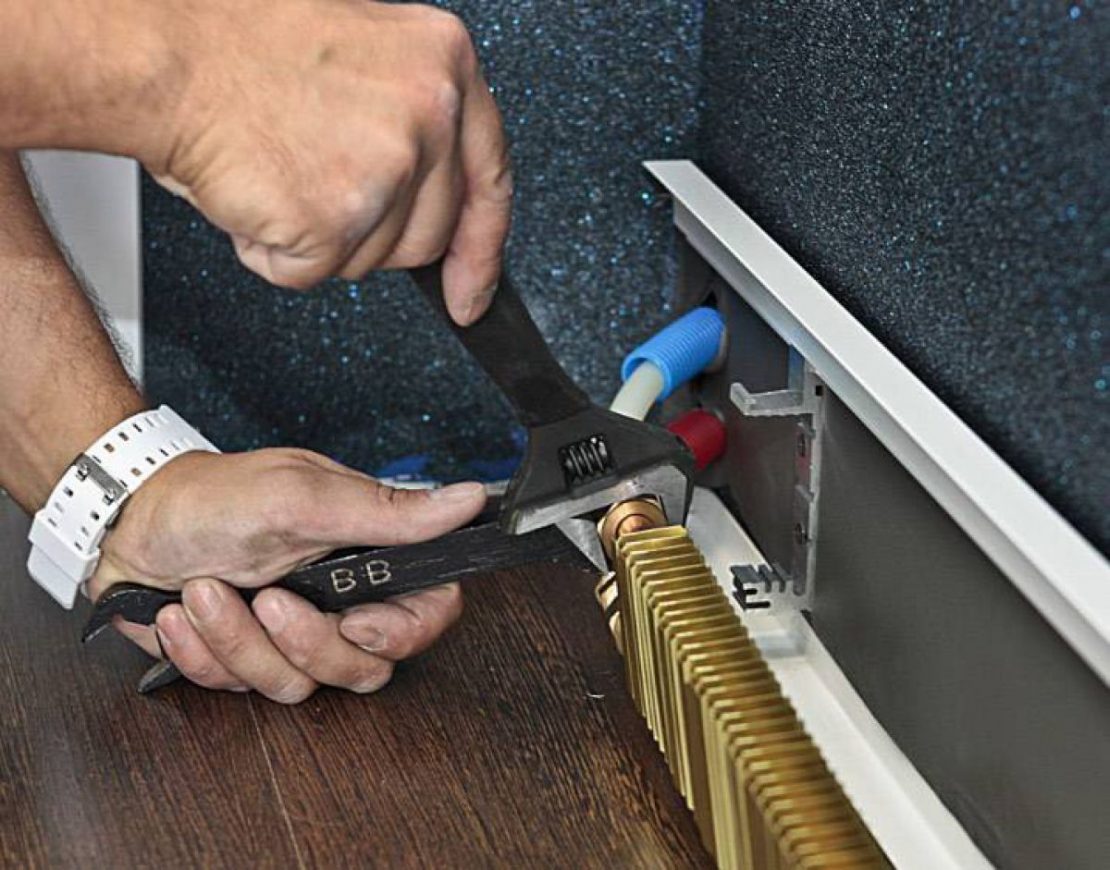

Затягиваем фитинги гаечными ключами.
Крепим радиатор на держатели.
Соединяем радиаторные секции между собой, предварительно установив соединительные элементы.
На конечных секциях трубки радиатора замыкаются поворотными шлангами.
После завершения проводятся первый пуск системы, и проверяется наличие протечек. При обнаружении их в местах соединения, они устраняются более плотной затяжкой ключами.
Если пуско-наладочные работы показали исправность системы и ее готовность к использованию, можно завершать работу установкой декоративной передней панели.
На внутреннюю сторону декоративного элемента наклеивается теплоизоляционная лента. Она предотвращает перегрев и способствует выходу нагретого воздуха.
Передняя панель крепится на подготовленную основу.
Для надежности ее нужно прикрепить саморезами.
Выпирающие части шурупов прячутся под заглушками.

Кажется, что порядок действий слишком сложный, но на деле с ним сможет справиться каждый человек, который ранее пользовался гаечными ключами и шуруповертом.

Детальный разбор подготовительных работ и установки плинтуса можно увидеть на этом видео:

Теплый водяной плинтус: типы и виды устройства
