Разновидности теплопушек
Тепловые обогревательные приборы делятся по методу нагрева и виду горючего, используемого в работе. Также они различаются по назначению (промышленные и бытовые).
Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт элемента нагрева с воздушной массой нагревает ее и выбрасывает через сопло.
Эти приспособления стоят довольно мало, а их КПД достаточно большой. Но с точки зрения экологии, приборы с прямым нагревом считаются плохими. Они выбрасывают в пространство помещения все газообразные, жидкие и твердые вещества, что может быть страшно для человека. В месте эксплуатации устройства лучше всего предусматривать механическую вентиляцию.
В данном видео вы будете знать специфику газовой пушки:
Конструкция устройств с непрямым нагревом более непростая. В ней находится теплообменный аппарат, который роль играет фильтра. Он делит тёплый воздух и газообразные, жидкие и твердые вещества. От прибора идет труба, по которой все вещества которые вредны уходят на улицу.
Горелки с непрямым нагревом дороже, а их КПД меньше, чем у устройств с прямым нагреванием воздуха. Но интерес на них все равно большой из-за неопасной эксплуатации.
При подборе типа теплопушки необходимо учитывать эксплуатационные условия. Прибор с прямым нагревом подойдёт для отапливания или осушения помещений большого размера, в которых не бывает накопления людей (склады, подвалы).
Если пушка нужна в производственном цеху или во время строительства и ремонте помещений для жилья, то подбирайте модели с непрямым нагревом.
Супер пушка собственными руками:
Что лучше для капитального гаража?
Утепленный капитальный гараж, построенный из кирпича, бетона, как правило, отличается качественной изоляцией. В связи с этим можно сэкономить на оборудовании правильного отопления. Обычно для таких помещений проектируются водяные системы, реже воздушные. При сравнении по затратам сразу кажется более доступным вариант с воздушной. Но принципиальное значение уделяется и расходам во время эксплуатации – по этому критерию водяная система выигрывает.
Мастера особенно отличают достоинства, присущие техническим характеристикам котлов. Данный вид отопления можно соорудить самостоятельно при работе не с магистральной сетью. Отличное решение – современный котел, функционирующий за счет сжиженного газа.
Не сложно подобрать подходящую модель для гаража – напольную или настенную, с открытой или закрытой камерой сгорания. Расход газа небольшой – для отопления 30 квадратов вполне хватит баллона в месяц.
К преимуществам применения отопительных котлов со сжиженным газом относятся:
Компактность. Данный критерий играет важную роль как раз для гаража, ведь в там всегда недостает свободного места. Требуется экономить каждый сантиметр, поэтому такие котлы удобны, ведь можно выбрать компактную модель для стены, ее будет почти не заметно
Надежность В любом помещении при монтаже котла особое внимание уделяется технике безопасности. Современные устройства дают гарантии сохранения безопасности При превышении допустимой температуры от теплоносителя, при пропадании тяги газ перестает подаваться автоматически
Долгий срок службы. Обычно гарантийное время эксплуатации котла не больше 10 лет. Но в реальности этот срок в разы больше, агрегаты характеризуются высокой устойчивостью к износу. Простота установки. Аппарат легко монтировать своими руками. Правильное решение – это выбор моделей с коаксиальным дымоходом, чтобы еще больше упростить установку. Кроме того, можно управлять даже процессом горения. Универсальность. Зачастую ситуация не позволяет провести подключение к центральному газопроводу. При этом обладателям универсальных котлов не понадобится менять их. Достаточно провести несложную модификацию. Подключение термостата
Важное достоинство, помогающее рационально тратить топливо. Если модель котла оснащена термостатом, то удается всегда поддерживать требуемую температуру, что очень экономично
Оборудование в гараж Но стоит отметить и недостаток в работе устройства на сжиженном газе с баллоном. Постановка, хранение баллонов в гараже запрещена, поэтому потребуется организация установки на улице рядом с гаражом. Некоторые владельцы для этой цели сооружают ящики из металла, куда и помещают баллоны.
Как работает такая установка
Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.
Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.
Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.
Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.
Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.
Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.
Разновидности газовых тепловых пушек
Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.
Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.
В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.
Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

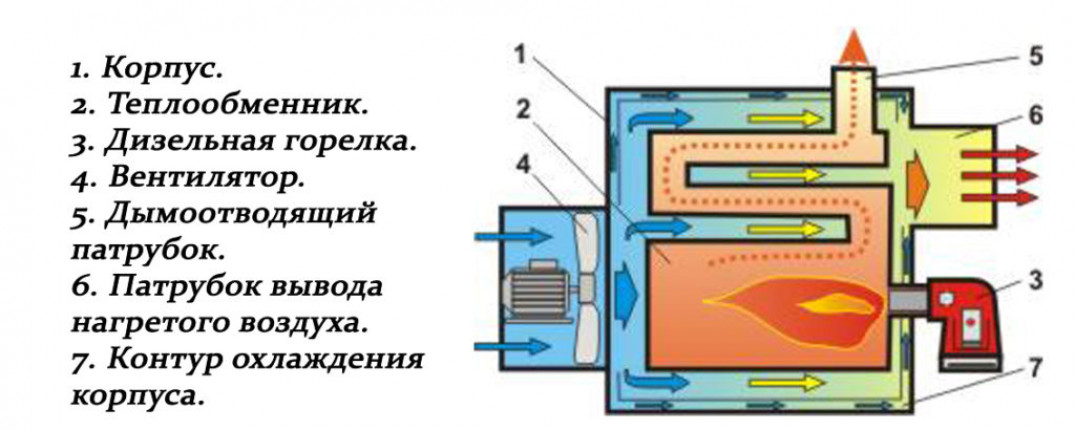

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.
В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.
Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.
Изготовление тепловой пушки своими руками
Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.
Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

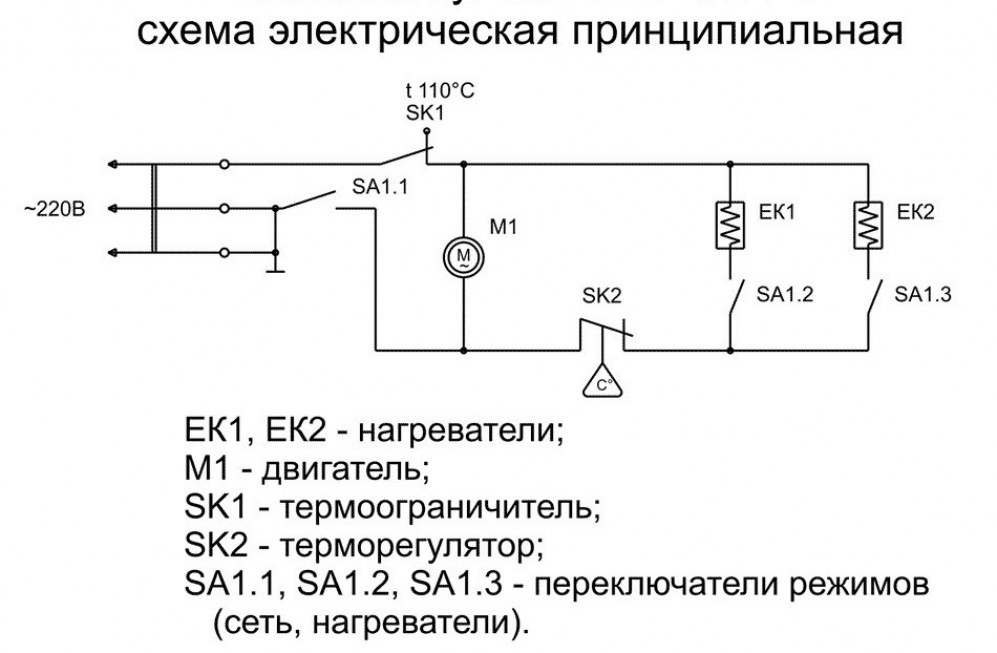

Так выглядит чертеж принципиальной электрической схемы тепловой пушки
Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.
Изготавливается электрическая теплопушка так:
Видео: электрическая пушка своими руками для обогрева гаража

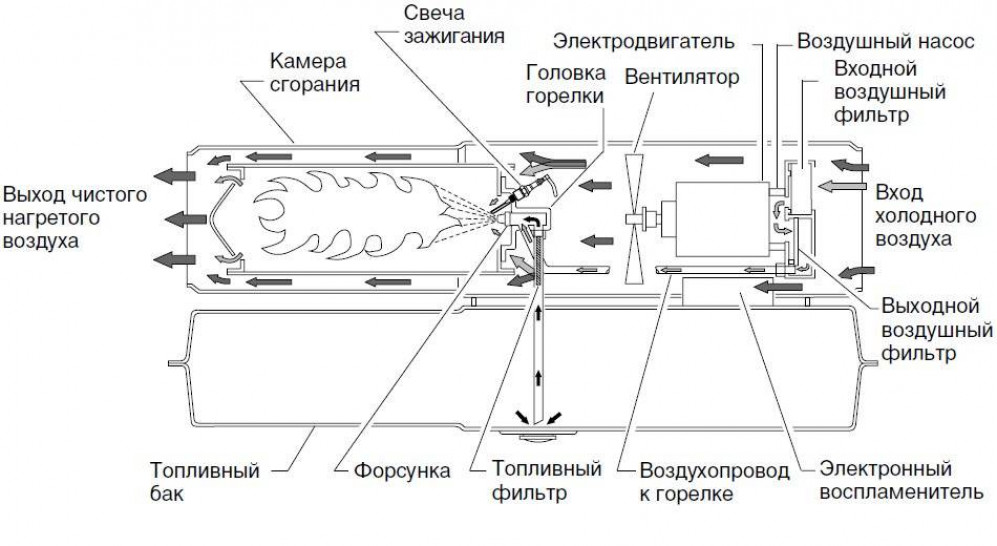

Теплопушка на дизельном топливе и на солярке
Процесс изготовления состоит из следующих этапов:
Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской
Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.
В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.
Видео: тепловая пушка многотопливная
Газовая теплопушка
Эту установку изготавливают так:
- В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
- На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
- Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
- Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
- К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
- В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
- Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.
Видео: самодельная газовая тепловая пушка
Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).
Один из вариантов дровяной тепловой пушки показан на чертеже:
Чертеж общего вида теплвой пушки с указанием ее основных размеров
Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.
Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки
Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.
Установку изготавливают следующим образом:
Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.
Видео: твердотопливная самодельная пушка
Как выбрать тепловую пушку
Как правильно подобрать тепловую пушку в гараж?
Прежде всего, нужно рассчитать мощность обогревателя. Опыт пользователей подсказывает, что для отопления 25 кубических метров гаража, необходимо 1,5 киловатта мощности пушки, при том, что температура «за бортом» будет около нуля градусов. Если температура достигает 10 — 15 градусов ниже нуля, то потребуется в два, а-то и в три раза больше мощности.
Правильно рассчитав мощность обогревателя выбираем подходящую тепловую пушку для гаража
Для того, чтобы понять, какой обогреватель для вашего гаража подойдет лучше всего, необходимо узнать:
- сколько ресурсов будет потреблять прибор, и их стоимость;
- как долго будут работать люди, при включенном теплом аппарате;
- насколько этот агрегат пожаробезопасен;
- утеплен ли гараж, и как качественно.
Как определить нужную мощность тепловой пушки
Вот это — наиболее важный и сложный пункт при выборе тепловой пушки. Нужно определить, какой мощности будет достаточно для поддержания комфортной температуры в гараже при той или иной температуре наружного воздуха.
Для этого можно пользоваться простым соотношением: 0,8−1,4 кВт тепловой мощности на 10 м2 площади гаража (при высоте потолка 2,5 м). То есть, на среднестатистический гараж достаточно взять пушку мощностью до 3 кВт (а если нужен запас на случай сильных морозов — до 5 кВт), и в нем будет обеспечена комфортная температура. Однако мощные тепловые пушки создают значительные нагрузки на проводку, что может обернуться неприятностями.
Тепловые пушки для гаража разной мощности
Для более точного вычисления можно пользоваться простой формулой:
Q = Vxt1-t2xkx0,1 163
Где V — объем помещения, t1 — необходимая температура в помещении, t2 — температура наружного воздуха, k — коэффициент теплоизоляции стен помещения. Умножение на 0,1 163 необходимо для получения численного значения, выраженного в кВт (так как из формулы выводится количество теплоты, выраженное в калориях, а 1 кВт/ч равен 860 ккал/ч).
Коэффициенты теплоизоляции для различных материалов выведены экспериментально, и они примерно следующие:
— Гараж из простых деревянных досок или металла — k=3…4; — Кирпичная кладка в один ряд с теплоизоляцией средней толщины — k=2…2,9; — Кирпичная кладка в два ряда с хорошей теплоизоляцией — k=1…1,9; — Качественная теплоизоляция стен и крыши — k=0,6…0,9.
Так можно посчитать необходимую тепловую мощность пушки для любого типа помещения. Однако, как было уже сказано, для гаражей можно использовать пушки из расчета до 1,4 кВт на 10 м2 площади, и в большинстве случаев этого будет более чем достаточно.
Классификация
По какому принципу можно разделить тепловые пушки? Вся их классификация основана на топливе, используемом для выработки тепла. Отсюда и разновидности приборов:
- Дизельный.
- Электрический.
- Газовый.
- Инфракрасный.
- Водяной.
- Монотопливный.
Нас будет интересовать именно электрический вариант, потому что это проще всего. Ведь электричество проведено во все отдаленные уголки любого региона. Это первое. Второе – это безопасность эксплуатации. Третье – простота обслуживания. К примеру, не нужно постоянно контролировать солярку в баке или температуру горячей воды, протекающей в трубках теплообменника.
Область применения и принцип действия
Принцип работы подобного агрегата можно сравнить с функционированием вентилятора, однако тепловая пушка выпускает в помещение не холодный, а теплый воздух.
Воздух, функционирующий внутри корпуса, разогревается от ТЭНа или горелок, работающих на различных видах топлива.
Название «пушка» вызвано как внешним сходством прибора с артиллерийским орудием, так и мощной струей разогретого воздуха, которым «выстреливает» агрегат
Тепловые пушки разных модификаций находят широкий спектр применения.
Их с успехом используют:
- в промышленности для обогрева обширных производственных и складских помещений;
- в сельском хозяйстве для поддержания комфортной температуры воздуха в парниках, оранжереях, теплицах;
- в строительстве для быстрой сушки оштукатуренных, окрашенных или отделанных другими способами комнатах;
- в быту для нагрева и просушки подсобных помещений и гаражей;
- для обогрева жилых домов при чрезвычайных обстоятельствах (например, авариях на отопительных трассах).
Существуют и другие способы использования подобных устройств, так например газовые агрегаты широко применяются при монтаже натяжных потолков.
Принцип работы
Газовая пушка для обогрева помещений – как сделать своими руками, пошаговая инструкция
Газовые пушки — самый мощный выбор для отопления домов
Но на какие параметры нужно обратить внимание при покупке такой техники? А как выбрать оптимальный по мощности обогреватель, например, для гаража?. Тепловые пушки — один из самых мощных инструментов для обогрева помещений. Они похожи на обычные обогреватели, но имеют гораздо большую мощность и конвекционную систему, обеспечивающую мощный поток тепла
В среднем, газовый обогреватель мощностью 10 — 15 кВт может повысить температуру в помещении площадью 150 м2 на 5 — 10 ℃ в течение 20 минут. Обычные электронагреватели просто не имеют сравнимой мощности, поскольку такую нагрузку могут выдержать только промышленные электросети
Они похожи на обычные обогреватели, но имеют гораздо большую мощность и конвекционную систему, обеспечивающую мощный поток тепла. В среднем, газовый обогреватель мощностью 10 — 15 кВт может повысить температуру в помещении площадью 150 м2 на 5 — 10 ℃ в течение 20 минут. Обычные электронагреватели просто не имеют сравнимой мощности, поскольку такую нагрузку могут выдержать только промышленные электросети
Тепловые пушки — один из самых мощных инструментов для обогрева помещений. Они похожи на обычные обогреватели, но имеют гораздо большую мощность и конвекционную систему, обеспечивающую мощный поток тепла. В среднем, газовый обогреватель мощностью 10 — 15 кВт может повысить температуру в помещении площадью 150 м2 на 5 — 10 ℃ в течение 20 минут. Обычные электронагреватели просто не имеют сравнимой мощности, поскольку такую нагрузку могут выдержать только промышленные электросети.
Особенности использования
Электрическая схема тепловой пушки Правила пользования дизельной тепловой пушкой Master прямого нагрева Дизельные тепловые пушки Master b представляют собой нагреватели с прямым нагревом, которые осуществляют подачу теплового воздуха вместе с продуктами сгорания.
Итак, если мощность устройства не превышает 6 кВт, его можно подключать к однофазной сети. Подсоединить шнур питания, кабель от нагревающих элементов и вентилятора к пульту управления. После проверки изоляции всех соединений можно сделать пробный запуск прибора.
Чтобы сделать электрическую пушку своими руками, понадобятся: стальной корпус; рама, где будет находится конструкция; электрический вентилятор; провода для подсоединения устройства к электросети; включатель. Двигатель с вентилятором смонтирован на задней решетке тепловой пушки за нагревающими элементами.
На данный момент в продаже представлен широкий ассортимент продукции отечественного и зарубежного производства, при этом цены вполне приемлемы, например, на продукцию компании «Ресанта». И не каждая сеть будет поддерживать такое устройство.
