Теплица своими руками из пластиковых труб: парник из поликарбоната сделать, полиэтиленовый чертеж, фото и видео

Как выбрать место для парника

Выбирая место для постройки парника, нужно дать себе ответы на ряд вопросов

Какое место является максимально освещенным?
Откуда стоит ждать сильных порывов ветра?
Какой грунт на участке?
Планируется ли дополнительное проведение коммуникаций к парнику?

После анализа ответов вам станет предельно ясно, какое место на участке станет идеальным для будущего парника.

При этом учтите, что специалисты рекомендуют размещать парник с востока на запад, именно на таких грядках растениям будет достаточно освещенности для нормального роста и развития.

Схема наиболее благоприятного расположения теплицы относительно сторон света

Парник из полипропиленовых труб своими руками: фото инструкция

Полная установка тепличной конструкции из полипропиленовых труб занимает всего несколько часов и с этим может справиться даже один человек. Хотя, работать вдвоем значительно проще и удобнее. Проводить сборку необходимо на заранее подготовленной, ровной площадке.

Подготовка территории к установке парника включает в себя расчистку участка от травы и мусора, а также закладку фундамента. Для теплицы отлично подойдет ленточный фундамент, но также можно выложить площадку кирпичом, камнем или блоками. Еще проще – использовать для этой цели брус или доски размером 50×100 мм или 50×150 мм, в зависимости от размеров парника.

Перед началом строительства парника, необходимо подготовить ровный и прочный фундамент

Полезный совет! Если необходимо укрепить основание, то можно запилить торцевые части бруса на половину и вложить один в другой. Для фиксации достаточно насквозь просверлить оба бруса и стянуть болтами.

Для создания полноценного фундамента, стоит придерживаться следующего алгоритма:

Площадка размечается согласно чертежу.
В углах забиваются колышки, а по периметру площадки натягивается веревка.
Верхний слой почвы лучше всего снять. Достаточно будет удалить примерно 30-50 см грунта.
По периметру желательно выкопать траншею, глубина которой составит 30-70 см, а ширина – 30-40 см.
Необходимо максимально выровнять дно и засыпать в траншею щебень слоем 10-20 см и поверх песчаником – 10-20 см. Далее, слои нужно утрамбовать.
После этого укладывается один, а лучше два слоя рубероида.
Брус или доски, которые планируется использовать, Необходимо обработать антисептической пропиткой и промазать жидким битумом.
После высыхания их можно выложить в траншею. На этом этапе стоит проверить геометрию, чтобы диагонали и углы были равны;
В завершение, крепятся оцинкованные уголки и закрепляются длинными саморезами.

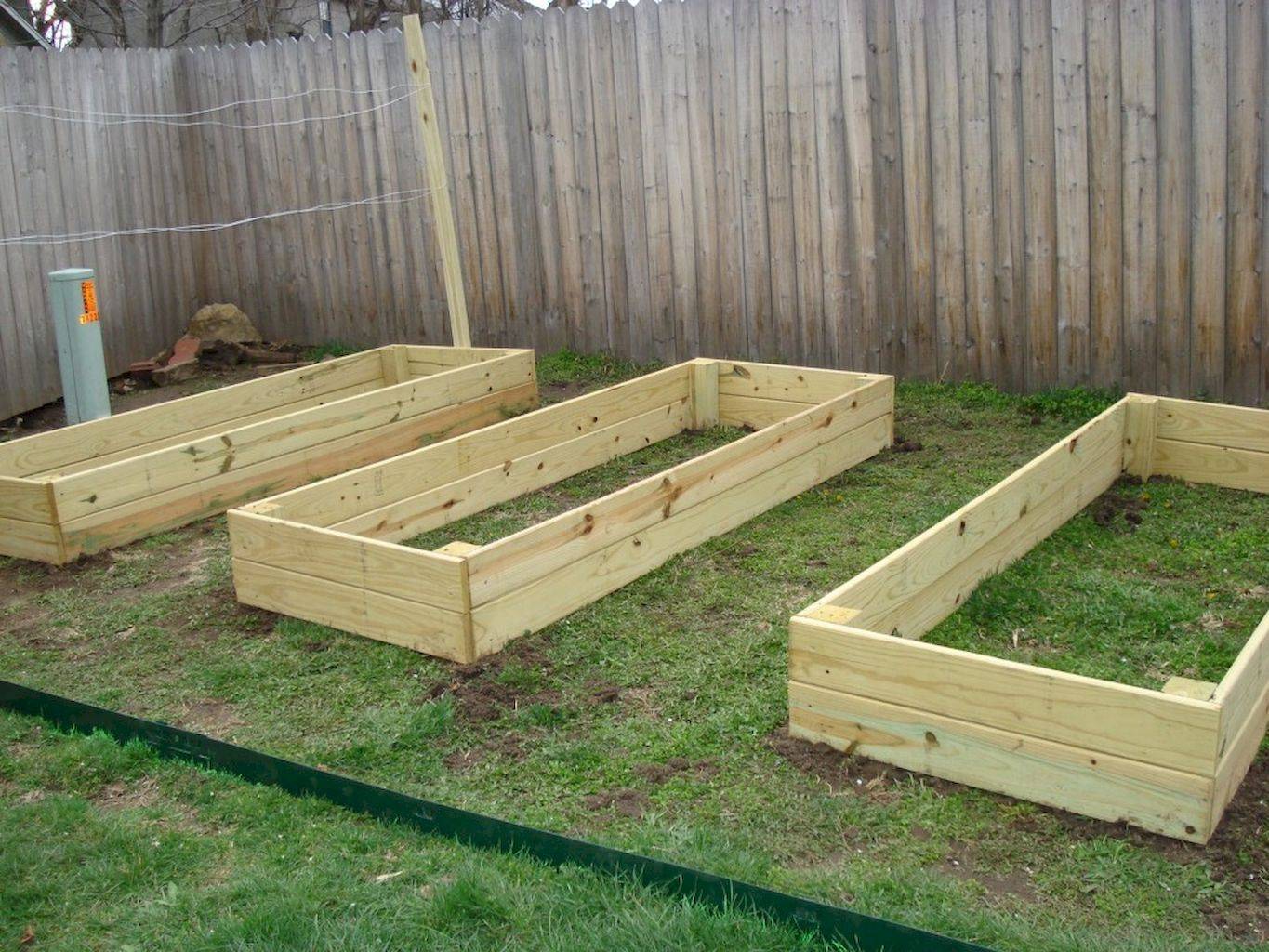

Короб для парника можно соорудить из досок или шифера и укрепить конструкцию саморезами или арматурными прутьями

Для обеспечения дополнительной гидроизоляции, вверху и по боковым частям фундамента прокладывается рубероид. Только после этого можно переходить к засыпке грунта.

Полезный совет! Для лучшего понимания процесса строительства, полезно посмотреть пошаговую инструкцию с фото парников из пластиковых труб своими руками. Кроме того, множество наглядных советов можно получить, посмотрев видео парников из ПВХ труб своими руками.

Вариант для ленивых и нетерпеливых

Материалы

Возьмем сразу быка за ошейник, и определим требуемое количество и наименование стройматериалов и расходников, которые нам (вам) потребуются. Это:

Доски и деревянные бруски на устройство основания. Поскольку фундамента для такой легкой конструкции не требуется. Толщина досок маневренная, от 20 до 40 мм, но это уже для больших масштабов. Бруски – от 25х25 мм.
Труба пластиковая, ПВХ, белая или любая другая. Изначально давайте сориентируемся на конкретные размеры будущей теплицы, и заготовим 13-мм трубу длиной 6 метров в количестве 19 штук.
Арматура стальная или стальные прутья диаметром – чтобы плотно входили внутрь труб. Достаточно 10 штук длиной 80-100 см.
Пленка парниковая, плотная, выбирайте на рынке или в магазине любую, желательно – попрочнее (см. Армированная пленка для теплиц — как выбрать). Стандартная ширина, 24 погонных метра.
Расходники: хомуты пластиковые или алюминиевые, небольшие деревянные досочки (50 штук), петли и ручки дверные, саморезы по дереву, гвозди небольшие любые.

Для тех, кто любит посложнее…

Процесс

Определите место, но пока лучше очистите его от плодородного слоя, сняв сантиметров несколько. Потому что во время постройки непременно будут роняться гвоздики и саморезы, падать стружки, попадать в почву другой строительный мусор и инородные, совершенно не нужные для помидоров тела.

А после монтажа уже можно будет заполнить грядки внутри парника почвой. Заодно обогатите ее кислородом, пока будете копать, рыхлить и переносить с места на место. Особо опытные огородники ни за что не забудут сразу же добавить удобрения (см. Чем обработать землю в парнике и как повысить её плодородность).

Итак, начинается монтаж теплицы из пластиковых труб своими руками:

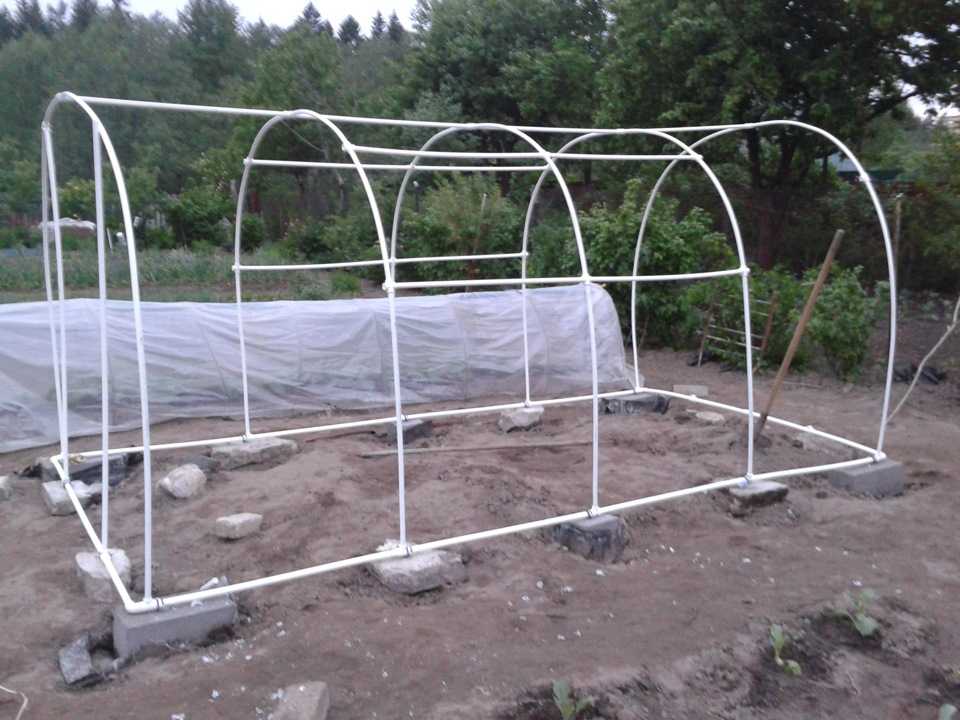

Берем деревянные бруски и делаем из них простейшее подобие фундамента, то есть, сколачиваем рамку, которую укладываем на землю. Для определения правильности сборки нужно замерить диагонали. Если они равны, значит, рама у вас собрана прямоугольная, а не в форме ромба. Этот готовый каркас можно очень просто зафиксировать, если по углам с внутренней стороны вбить по арматурине;
Как устанавливать дуги? Арматуру режьте: каждый отдельный прутик на 4 равных части. В итоге будете иметь 36 кусков арматуры. В землю забиваем 40 см от этих кусков, остальное пусть остается торчать. Забиваем по длинной стороне, примерно на расстоянии 60-65 см между соседними. И на эти торчащие из земли отростки арматуры надеваем трубы, так у нас получатся параллельные арки по всей длине конструкции. Это будет основной каркас теплицы из пластиковых труб;

Простота – залог скорости!

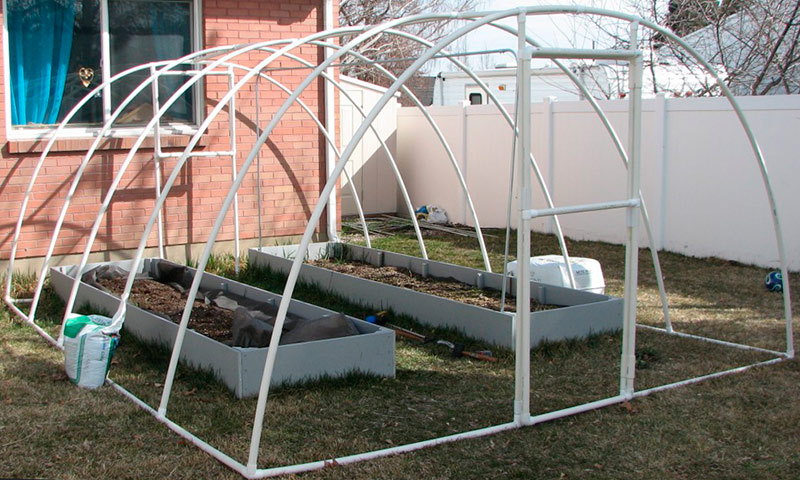

В каждом основании этих арок делаем крепеж труб ПВХ к деревянному фундаменту-раме. Это могут быть простые хомуты, которые плотно зафиксируют конец трубки;
Собирайте торцевые конструкции теплицы из труб по тому же принципу, учитывая жесткость, которая должна все-таки присутствовать. Торцы трубок также надеваются на вбитую в землю арматуру, а затем крепятся к деревянной раме снизу;

Проверьте размерность дверного проема, собирая его еще на земле. Дверь вместе с коробкой очень просто сделать из брусков, даже не нужно ничего выпиливать под углами. Просто смастерите два прямоугольник, один в другом. На внутренний (собственно, дверь) еще прибейте косую рейку, чтобы поддерживать жесткость. Затем установите конструкцию в торец теплицы и зафиксируйте любым удобным способом. Петли навесили, ручку будем прибивать после того как пленку натянем;

Размотаем рулон полиэтиленовой пленки и аккуратно начинаем натягивать его на конструкцию. Лучше этим заниматься, когда на улице солнце, и погода больше теплая, чем прохладная. Но и в жару работать тоже не нужно, иначе пленка потом от температурного расширения (точнее, сужения) будет натянута слишком сильно, что может привести к ее разрывам, особенно в местах соприкосновения с трубами и в перегибах. Крепить пленку тоже можно на свое усмотрение: рейками, досками или просто наложить на свободные концы энное количество кирпичей, чтобы порывы ветра не унесли ее на северо-запад.

Все, теплица из труб пластиковых установлена за полдня. Не забудьте прикрутить дверную ручку.

Удачи вам!

Способы крепления труб

Изначально пластиковые трубы предназначались для сборки водопроводов. Их можно соединять следующими способами:

на стяжках;
болтами;
с помощью фитингов на клей.

С помощью хомутов

Крепление с помощью хомутов удобно для небольших теплиц, там, где продольные балки состоят их одного куска трубы. Места пересечения труб крепят двумя стяжками крест-накрест. Это самый быстрый способ крепления. Для компактных легких конструкций можно использовать армированный скотч, также наматывая его в местах соединений крест-накрест. Прочность скотча невысока, к тому же ему трубно пережить зиму. При демонтаже скотч срезают.

Соединение мебельными стяжками

Применяют мебельные стяжки диаметром 4-6 мм достаточной длины. Соединяют трубы так:

разметить отверстия;
просверлить сверлом, на 2мм большим по диаметру;
совместить отверстия на трубах;
вставить и закрутить стяжку.

Для того, чтобы было удобнее сверлить отверстия, из фанеры делают шаблон: ящичек с тремя стенками шириной, равной диаметру трубы. В него заводят трубу и прижимают ко дну. На боковой стенке есть отверстия, через которые вводят сверло точно посередине трубы

На клей

Применяют клей для ПВХ, он быстро схватывается и обеспечивает прочность шва. Действуют следующим образом:

трубы нарезают по размеру;
проверяют точность подгонки, собирая участок конструкции насухо;
зачищают ножом торец трубы, снимая заусенцы и фаску;
обезжиривают поверхность;
клей наносят на трубу и внутрь фитинга;
конец трубы вставляют в отверстие фитинга вдоль оси и поворачивают на 60-90одля равномерного распределения клея;
выдерживают 15-20 секунд в прижатом состоянии;

Теплица из труб ПВХ можно скреплять на клей

Полностью клей схватится через пару минут и соединение сможет нести нагрузку.

Выбор полипропиленовых труб

Выбирая трубы, следует знать о существовании однослойных и многослойных. У однослойных труб есть маркировка, которую можно прочитать на ее поверхности. Ниже приведена расшифровка этих замысловатых букв.

Маркировка	Назначение
РРВ	Холодное водоснабжение, вентиляционные шахты
РРR	Горячее и холодное водоснабжение
РРН	Промышленное холодное водоснабжение, водоемы
РРS	Универсальные трубы с высокой термостойкостью

Многослойные трубы, как правило, дополнительно усилены специальным материалом. Есть варианты с армированным стекловолокном. Цена их, соответственно, выше, но и характеристики более надежные, а срок эксплуатации увеличивается примерно в 3 раза. Изготовленная из таких труб конструкция будет тяжелой, крепкой, устойчивой к погодным капризам.

Иногда в качестве прослойки выступает алюминиевая фольга. В работе с такой трубой следует быть предельно аккуратным, чтобы не повредить материал.

Наличие или отсутствие прослойки невооруженным глазом можно увидеть на поперечном разрезе трубы:

однослойные трубы имеют равномерный цвет;
в многослойных трубах прослойки, как правило, окрашены в отличный от самой трубы цвет, что сразу бросается в глаза.

У многослойных также труб имеется своя маркировка:

Маркировка	Материал
PPR-FB-PPR	Армированное стекловолокно
PPR-AL-PPR	Фольга
PPR-AL-PEX	Фольга

Стекловолоконную прослойку в армированной трубе видно сразу благодаря другому цвету ее окраса

Мы подобрали для вас наиболее популярные фирмы-производители пластиковых труб, завоевавшие доверие покупателей:

Экопластик Fiber;
Про Аква;
Pilsa;
Banniger;
Blue ocean.

Фундамент для теплицы

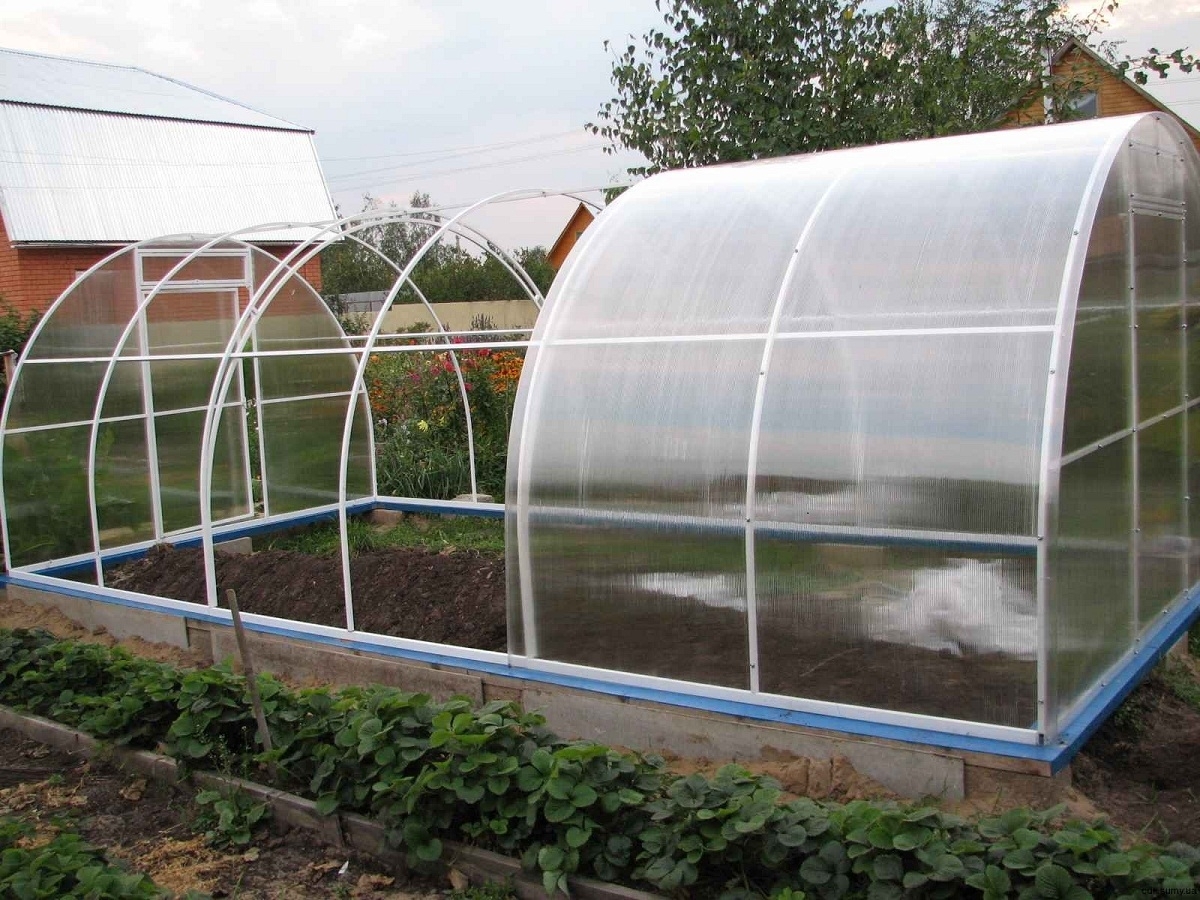

Тепличная конструкция на основе остова из поливинилхлоридных труб и поликарбоната весит от 80 кг в зависимости от габаритов. Трубный каркас теплицы средних размеров имеет массу от 50 кг. Сооружение не нуждается в обустройстве мощного фундамента.

Для возведения парникового сооружения на каркасе из пластиковых труб, зашитого поликарбонатным полотном, выберите один из типов основания:

деревянный ярус. Для монтажа фундамента подойдет брус сечением 15х15 или 20 х 20. Венец уложите на выровненную поверхность в небольшое углубление на 10 см. Закрепите остов теплицы к брусчатому коробу скобами, изогнутыми метизами, гвоздями или монтажом арматуры в тело бруска. Обработайте основание антисептическими пропитками, чтобы исключить процесс гниения дерева под воздействием влажности;
металлический ростверк. Используйте швеллер, чугунную трубу или рельс. Уложите основание из металла. Материал требует регулярной обработки антикоррозийными составами. Каркас теплицы закрепляют к фундаменту обвязкой проволокой.

Важное!

Для постановки поликарбонатной теплицы выбирайте равнинные участки. На склонах установка конструкции потребует выравнивающего фундамента.

Легкая воздушная парниковая конструкция нуждается в утяжелении снизу, чтобы противостоять порывистым ветрам. Вы можете не использовать никакого основания при закреплении каркаса в грунт с помощью длинных шпилек, заглубляемых в почвогрунт.

Подготовительный этап

Перед монтажом теплицы необходимо определиться с видом каркаса и просчитать количество требуемого материала. Общий пошаговый план по монтажу теплицы:

Выбор месторасположения. Определение размеров теплицы. Расчет количества необходимого материала

Внимание! При расчете длины теплицы с покрытием из поликарбоната необходимо учитывать размеры ширины листов (2 м). Так не будет лишних обрезков. Разметка и очистка территории

Установка фундамента. Расстановка металлического прута. Установка дуг. Фиксация дуг. Сборка основы и каркаса. Установка торцов. Монтаж обшивки. Установка дверей и форточек

Разметка и очистка территории. Установка фундамента. Расстановка металлического прута. Установка дуг. Фиксация дуг. Сборка основы и каркаса. Установка торцов. Монтаж обшивки. Установка дверей и форточек.

Размеры и чертежи

Самая простая конструкция – арочная. Высота парника 2,1 м, ширина 3 м, длина 8 м, дверной проем 0,95 м.

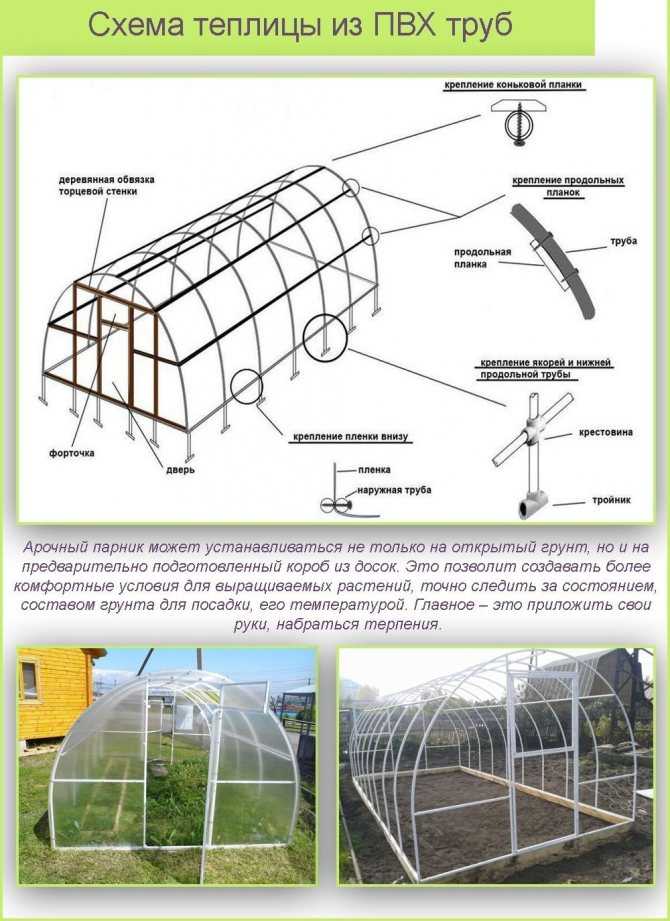

Схема арочной теплицы из труб ПВХ:

Двускатная теплица выполняется из жестких пластиковых труб. Высота конструкции с крышей 2,3 м, длина 2,56 м, ширина – 1,942 м.

Проект двускатной теплицы из пластиковых труб:

Расчет количества материала

Для расчета необходимого количества материала на арочную теплицу из гибких пластмассовых труб применяют формулу:

L = 2πR,

Где L – длина окружности, R – радиус, π – число Пи, равное 3,14.

Учитывая ширину теплицы 3 м, диаметр окружности составит 3 м, а радиус 1,5 м. Произведя дальнейшие вычисления, получают:

L = 2πR=2*3,14*1,5=9,42 м – это длина всей окружности, а для теплицы потребуется половина, т. е. длина дуги без стоек равна 4,71 м.

Учитывая высоту парника 2,1 м и вычтя из этого размера радиус, получают столбики длиной 2,1-1,5=0,6 м – длина одной стойки, т. к. их две, то общая длина дуги теплицы равна 0,6*2+4,71=5,91 м.

Таких дуг по проекту требуется 9 шт., устанавливаться они будут с шагом 0,89 м, т.е. 9*5,91 м=53,19 м.

Помимо дуг, потребуются:

усилители для 2 торцов, 2 дверей, 2 форточек;
7 поперечных планок, длиной 8 м;
2 планки длиной 3 м для придания жесткости парника;
4 усилителя длиной 1 м;
2 двери размером 0,95*1,6 м;
форточка 0,95*0,4 м;
2 лутки для двери размером 1*2,05 м.

Количество материала для указанных элементов составляет:

7*8+2*3+4*1=66 м для усилителей и планок;
2*0,95*2+2*0,95*0,4=3,04+0,76=3,8 м для 2-х дверей и форточек;
2*1*2,05=4,1 м для 2-х луток.

Общая длина трубы для конструкции равна 53,19+66+3,8+4,1=127,09 м.

Далее необходимо просчитать количество соединительных узлов для расчета крепежных материалов.

При расчете материала для строительства двускатной теплицы из металлопластиковых труб своими руками учитывается высота конструкции с крышей 2,3 м, длина 2,56 м, ширина 1,942 м. Вертикальные трубы длиной 1,6 м устанавливают с шагом 0,64 м. Всего труб для них потребуется 10 шт. 10*1,6=16 м.

Для крыши требуется 10 сегментов по 1,6 м: 10*1,6=16 м.

Для торцов 4 стойки по 2 м: 4*2=8 м.

Поперечные планки каркаса 4*2,56 и 4* 1,942, итого 10,24+7,768=18,008 м.

Для двери размером 2*0,8 потребуется 2*2+4*0,8=4+4,8=8,8 м.

Для усиления каркаса требуется 8 диагональных планок по 2 м: 8*2=16 м.

Для 2 форточек размером 0,64*0,5 потребуется 2*0,64+2*0,5=2,28 м.

Всего потребуется трубы 16+16+8+18,008+8,8+16+2,28=85,088 м.

По числу соединительных узлов рассчитывается количество саморезов и крепежей. Для разборных теплиц из пластиковых труб потребуются соединительных тройники и крестовины.

Выбор пластиковых труб

Выбирая трубы для теплицы, необходимо опираться на тип конструкции. Для арочных подойдут гибкие. Для двускатных и многоугольных конструкций – жесткие трубы.

Внутренний диаметр труб специалисты рекомендуют выбирать не менее 13 мм. Толщина стенок не менее 3 мм.

Важно! Короткие отрезки трубы потребуют большего количества соединительных узлов. Это скажется на надежности конструкции

Необходимый инструмент

Для того чтобы самому сделать арочную теплицу из пластиковых труб, необходимо подготовить инструменты:

брус 10*10 см для основания;
пластиковые трубы;
металлические пруты;
набор саморезов, гвоздей, скоб,
поликарбонат или полиэтиленовую пленку;
дверные петли;
шуруповерт;
сварочный аппарат для пластиковых труб;
хомуты ПВХ;
молоток:
канцелярский нож;
мебельный степлер;
уровень;
рулетку.

Выбор участка под теплицу

Участок под расположение теплицы должен быть ровным и хорошо освещенным. В доступной близости необходимо иметь водопровод и хозяйственные постройки.

При эксплуатации теплицы в зимнее время необходимо обустроить систему отопления и полива на стадии закладки фундамента.

В северных широтах рекомендуется выбирать участок с учетом зоны ветров, чтобы уменьшить потерю тепла.

Теплица из ПВХ профиля

Как вариант, самодельный парник можно сделать и из профиля ПВХ. В таком случае каркас получается намного крепче, и форму ему можно придать абсолютно любую.

В таких теплицах внешнее покрытие очень часто изготавливают из стекла, однако, бывают и другие варианты.

Такой профиль ПВХ аналогичен тому, что устанавливается в окнах, так что устанавливать остекление в парниках из него вполне целесообразно. Причем подобные конструкции могут служить как временным местом для выращивания рассады, так и использоваться в любое время года.

Тем не менее, подобные конструкции доставляют намного больше хлопот в плане самостоятельной сборки, да и цена на комплектующие значительно выше. Так что это, скорее, предмет роскоши.

Какой бы вариант вы ни выбрали, надеемся, что наш материал поможет вам в реализации всех задумок.

Как сделать парник из пластиковых труб

Соорудить небольшой парник высотой 80 – 120 см можно за несколько шагов:

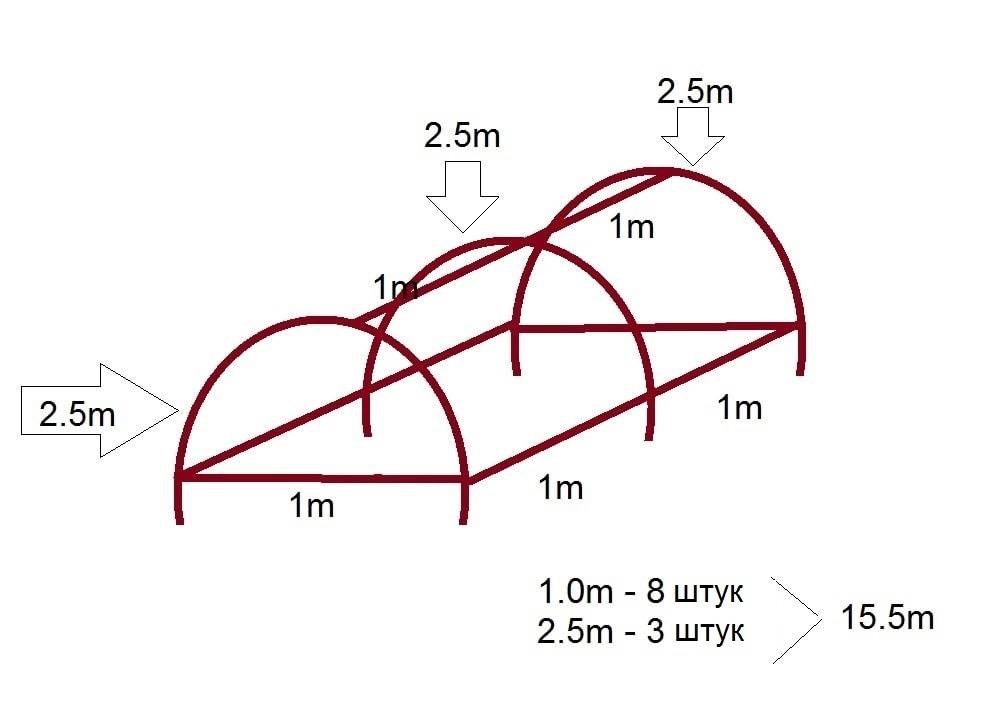

Делаем чертеж с размерами. Решаем вопрос закрепления дуг: ограничительные доски, металлические штыри или вкапывание дуг в землю. Допустим, мы выбрали первый вариант. Считаем количество материалов и докупаем необходимое. Размечаем и разравниваем площадку.

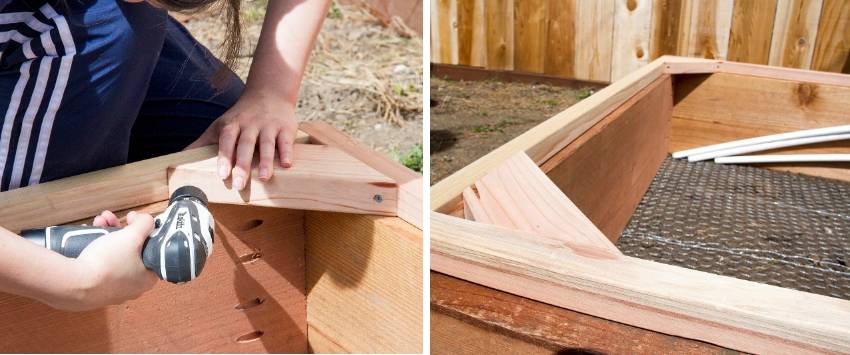

Собираем раму из досок. Укрепляем углы диагональными элементами или металлическими накладками. Отмечаем места установки дуг. Выкапываем траншею глубиной примерно в половину высоты деревянной рамы. Уплотняем в ней грунт. Устанавливаем раму на место. Если оно плохо защищено от ветра, ставим недалеко от углов грунтозацепы.

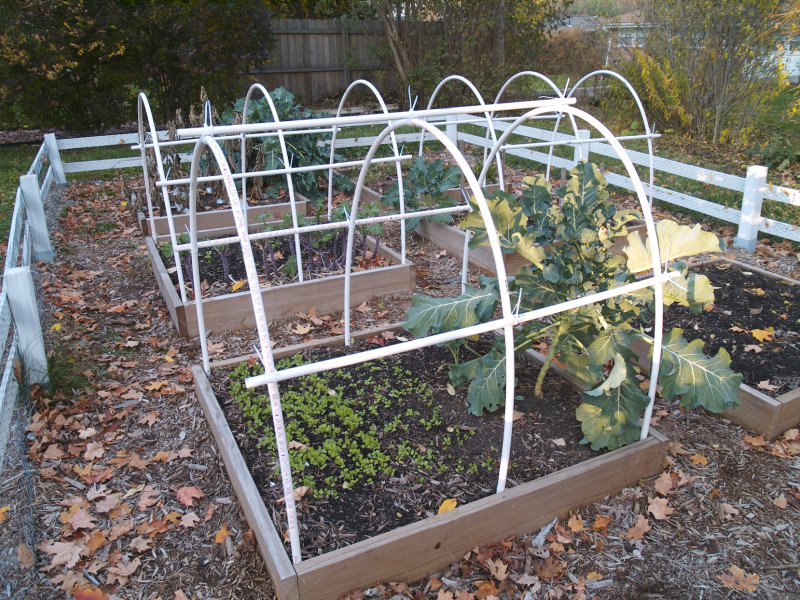

Сгибаем ПВХ или ПП трубы малого диаметра и закрепляем на раме металлическими скобами и саморезами. К вершине каркаса пластиковыми хомутами крепим последнюю трубу, она послужит стяжкой и придаст парнику продольную устойчивость.

Натягиваем полиэтилен. С одной длинной стороны конец загибают и прибивают к деревянной раме через дощечки. С другой пленку придавливают кирпичами.

Опытные овощеводы заменяют полиэтилен на нетканый укрывной материал, когда на улице становится тепло. Это позволяет растениям избежать перегрева.
