Заглубленный столбчатый фундамент с ростверком из монолитного железобетона
Если использование жесткой гидроизоляции не предполагается, процедуры проходят достаточно похоже на предыдущий вариант, но с некоторыми важными изменениями.
- Ямы не бурятся, а выкапываются вручную или с помощью техники. Впрочем, для упрощения работ можно вначале пробурить скважину на нужную глубину, а потом лишь расширить ее под требуемую форму.
- Песчано-гравийная подушка выполняется так же, возможно расширение скважины в нижней части для создания «башмака».
В яму опускается арматурный каркас, вставляется опалубка по желаемой форму колонны.
- В подготовленную опалубку заливают бетон, удаляют воздух с помощью виброуплотнителя или трамбовки.
- После отверждения бетона удаляют опалубку и обрабатывают поверхность колонны гидроизоляционным составом – лучше на основе битума. Можно также использовать рулонную или пленочную гидроизоляцию с соответствующим закреплением. Более подробно о видах защиты от влаги в статье.
Ростверк заливается или одновременно с заливкой колонн, или после удаления опалубки с них и проведения гидроизоляции. Различают ростверк наземный – лежащий непосредственно на грунте – и приподнятый. Второй вариант более практичен, поскольку не подвержен силам морозного пучения и не требует такой тщательной гидроизоляции с нижней стороны. Опалубку для обоих видов ростверка изготавливают по принципам, рассмотренным в статье.
Также в качестве ростверка можно использовать железобетонные перемычки. В этом случае фундамент будет монолитно-сборным.
Виды кирпичных оснований
При самостоятельном строительстве фундамента необходимо учитывать тип строения и почвы: грунт может оседать под тяжестью здания, деформироваться под воздействием перепадов температур и наличием воды, которая, замерзая, расширяется и выталкивает основание наружу – все это влияет на выбор типа фундамента.
Выбор разновидности зависит от предполагаемой нагрузки на грунт. Кирпичный фундамент бывает двух видов:
- столбчатый;
- ленточный.
Особенности кладки фундамента столбчатого типа
Эта разновидность фундамента подходит для строительства дач, бань, террас, открытых веранд или летних домиков, которые не будут значительно нагружать кладку.
Кирпичные столбики устанавливаются в углах здания – здесь будут находиться места пересечения несущих стен. Желательно расположить их и вдоль всего строения через каждые 2 метра. Столбы монтируют в яму квадратной формы размером 1х1 метр и такую же глубину. Дно засыпается песком, который затем смачивается водой и утрамбовывается. Это необходимо для образования своеобразной платформы, так как она не даст столбу проседать в почву. Далее яма засыпается щебнем или гравием на глубину 20-30 см. Не нужно сильно утрамбовывать, иначе вода не будет свободно проходить и при заморозках грунт начнет вспучиваться. Слой гравия или щебня выравнивают раствором, после затвердевания положить рубероид. Желательно сделать несколько слоев – это улучшит гидроизоляцию.
После того как подготовительный этап закончен, можно начинать выполнение самой кирпичной кладки. Столбчатый фундамент для террасы предполагает использование столбиков габаритами 2х2 кирпича, которые укладываются в следующей последовательности:
- 2 ряда по 2 кирпича вдоль оси;
- 2 кирпича поперек;
- 4 вдоль;
- 2 поперек;
- 2 вдоль;
- 4 поперек;
- 2 вдоль;
- 2 поперек.
Швы, которые образовались в процессе, необходимо заполнить раствором. Затем кладку штукатурят и монтируют слой гидроизоляции. Это может быть битум или рубероид – они надежно защитят кирпич от губительного действия влаги и быстрого разрушения.
Возведение ленточного основания из кирпича
Если предполагаются здания, которые будут иметь стены, дающие большую нагрузку – крытая веранда с террасой или баня с пристройкой, – то лучше выбрать ленточный фундамент. Для этого по всей длине будущего строения роется траншея 1 м в ширину. В случае влажной почвы или высокого залегания грунтовых вод, ширина канавы на должна быть на 1 м больше, чем у возводимого здания (это нужно для установки дренажа). Подготовительные действия такие же, как и при дренажировании столбчатого основания: на дно насыпается песок, поливается водой и утрамбовывается.
Затем выкладывается опалубка из досок, ширина которой на 15-20 см больше, чем сам ленточный фундамент, а высота составляет 15 см. Дно опалубки покрывается гидроизоляцией, поверх заливают бетонную смесь. Слой раствора нужно хорошо выровнять, применяя строительный уровень. Бетон схватится через несколько дней и после его затвердения можно начинать устройство ленточного основания. Кладка должна подниматься уступами, кирпичи следует укладывать в перевязке. Обязательно между двумя нижними и верхними рядами кладется арматура из прутков или сеток – это сделает фундамент более прочным.
Какую марку кирпича выбрать для строительства?
Подбирая кирпич для строительства фундамента своими руками, стоит учитывать тип основания: подземное или надземное. Для первого лучше выбрать красный, обожженный. Он практически не сжимается и не впитывает и не накапливает воду. Кладка фундамента из красного кирпича долгое время прослужит без ремонтных работ. Если же основание наземное или необходимо устроить цокольную часть и верхние перекрытия, можно применять белый кирпич. Но здесь стоит учитывать тип почвы, на которую он кладется. Она не должна быть влажной и иметь подземных вод, пролегающих близко к верхним слоям.
Кирпичи, имеющие пустоты внутри, лучше не использовать в строительстве, так как на них пагубно влияет повышенная влажность и при длительных нагрузках они могут деформироваться.
При выборе кирпича для устройства фундамента (как столбчатого, так и ленточного) стоит обратить внимание на следующие факторы:
- лучшие марки имеют номера М150, М175, М200, М250 и М300;
- устойчивость к низким температурам должна находиться в пределах 35-50 циклов;
- если нужен кирпич для основания, которое будет располагаться под землей, учитывайте показатель поглощения влаги. Хорошо, если он не меньше 6 % и не больше 16 %.
Особенности фундаментов из кирпича
Какому бы виду основания вы ни отдали предпочтение, не стоит забывать о некоторых факторах, учитывая которые вы создадите крепкую, надежную кладку:
Вариации основания из столбов
Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.
Блочные опоры
Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.
Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала
В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.
Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники
Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.
Кирпичные столбы
Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.
Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен
Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.
Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича
Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.
«Ножки» из дерева
Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.
Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться
Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.
Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.
Для надёжного закрепления столба в грунте используют крестовину и укосины
Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.
Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.
Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см
Монолит
Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.
Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями
Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.
Типы столбчатого фундамента
Если ваше строительство не предполагает использования «тяжелых материалов», свайная конструкция позволит вам существенно сэкономить не только по деньгам, но и по времени. Кроме того, существует и большое разнообразие материалов, из которых он может быть сделан. В частности, к таковым относятся:
- бетон;
- бутобетон;
- бут-плитняк;
- кирпич;
- естественный камень.
В принципе, для возведения основания подобного типа можно воспользоваться и деревом, но делать этого не рекомендуется. Древесина – материал весьма ненадежный и подверженный влиянию внешней среды. Если вы решили сделать столбчатый фундамент своими руками, используя доски, не забудьте произвести их обжиг и обработать против гниения. Только в таком случае, дерево сможет стать надежной основой для дома или другого строения.
Гораздо чаще используют либо бетон, либо кирпич. Но при этом следует помнить, что второй материал также обладает определенными недостатками, в частности:
- Трудоемкость процесса.
- Плохая реакция фундамента на движение грунта.
- Необходимость приобретения прожженного кирпича.
Итак, если вы определились с материалом и глубиной заложения, самое время перейти непосредственно к процессу. Как же сделать столбчатый фундамент своими руками? Как это делается
Как и при любом другом строительстве, первый этап – подготовительный. В первую очередь с территории строительства необходимо убрать весь мусор, растительность и разровнять грунт. Если на площадке, где будет находиться будущая основа вашего дома, находится глинистая почва – необходимо провести подсыпку гравием. После этого вам понадобится произвести расчет нужного количества свай и разметить участок, наметив места, где будут находиться эти самые сваи. В этих точках нужно заранее выкопать отверстия для них.
Как только подготовка будет завершена, самое время приступить к созданию опалубки для фундамента. Опалубка бывает двух видов:
При использовании второго способа можно использовать только те трубы, диаметр которых превышает 10 сантиметров.
Армирование – следующий шаг на пути к созданию качественного столбчатого фундамента. Озаботьтесь, чтобы на строительной площадке в необходимом количестве были припасены прутья, сечением 12-14 мм. Они устанавливаются вертикально и связываются с перемычками при помощи проволоки
Обратите внимание: для того чтобы столбы можно было удобно связать с ростверком, верхняя часто арматуры должна быть выше уровня столбов хотя бы на 15-20 см
Заливка бетоном
Проводя данную процедуру, обращайте внимание на то, чтобы под слоем бетона не оставалось воздуха. Тщательно трамбуйте раствор, прокалывайте образовавшиеся «карманы» арматурой или разравнивайте при помощи вибратора. Кроме того, следует помнить о том, что заливка должна проходить одномоментно
В противном случае могут образоваться швы, которые негативно скажутся на прочности конструкции. Не забудьте и о гидроизоляции. Если участок, на котором ведется строительство, находится на влажном грунте – лучше воспользоваться двойным слоем рубероида. В ином случае вполне хватит и одного
Кроме того, следует помнить о том, что заливка должна проходить одномоментно. В противном случае могут образоваться швы, которые негативно скажутся на прочности конструкции. Не забудьте и о гидроизоляции. Если участок, на котором ведется строительство, находится на влажном грунте – лучше воспользоваться двойным слоем рубероида. В ином случае вполне хватит и одного.
После того как фундамент будет залит, необходимо прикрепить ростверк. Для этого вам придется повторно сделать опалубку и связать арматурный каркас. Как только эти работы будут готовы – производится заливка бетоном, которую следует выполнить с соблюдением тех же правил, что и при заливке фундамента. После ее завершения производится забирка, которую, как правило, делают из кирпича. Не забудьте оставить несколько отверстий, необходимых для вентиляции и в местах подводки коммуникаций.
Если у вас под рукой есть трубы, и вы хотите сделать столбчатый фундамент своими руками с их использованием – это вполне реально. В таком случае последовательность действий следующая:
- Бурение отверстия необходимой глубины.
- Установка трубы. Ее диаметр должен быть несколько меньшим, чем диаметр ямы.
- Фиксирование и засыпка грунта в полость между трубой и стенкой ямы.
- Заливка внутреннего пространства трубы бетоном. Ее нужно заполнить на 1/3, а затем слегка вытянуть.
- Повторная заливка, но теперь незаполненное пространство не должно превышать 10-15 см сверху.
- Трамбовка смеси и установка внутрь арматурных прутьев.
Монолитный столбчатый фундамент: этапы работ
Технологические процессы, этапы установки ленточного и столбчатого монолитного железобетонного фундамента во многом схожи. Подобным образом выполняют оценку грунтов, подготовку, монтаж опалубки, заливку раствора, устранение дефектов.
Процесс установки столбчатого железобетонного фундамента включает следующие виды работ:
- подготовка площадки под основание + 2-4 м со всех сторон (расчистка, удаление дерна, планировка по уровню);
- обноска по периметру, установка отметок для стен, перекрытий и низа траншеи;
- рытье котлована, технологических отверстий по осевой планировке, создание подушек из песка, гидроизоляция;
- монтаж опалубки из смоченных досок или труб;
- армирование прутами с обвязкой хомутами;
- заливка раствора слоями по 15-20 см с вибрационной утрамбовкой;
- монтаж ростверка, сборка и соединение перемычек, закрепление проволокой, установка каркаса, заливка бетона, выравнивание и гидроизоляция;
- установка забирки между опорами из стяжки и несущими стенами;
- гидроизоляция в виде цементной, песчаной подушки, закрытой битумом, рубероидом.
Проектирование и разметка
Технологическую карту на устройство монолитного столбчатого фундамента разрабатывают на этапе проектирования. Карта содержит конструктивные схемы, расчеты и поэтапное описание технологии строительных процессов.
Проектировка включает в себя: анализ грунта, исследование участка, расчет глубины столбов, веса опор, промежутков между ними, массы здания, постоянных и временных нагрузок на строение. Профессиональные проектировщики рассчитывают показатели с максимальной точностью, что позволяет сэкономить без ущерба для дома.
Для разметки используют схему строения с точками расположения столбцов. Чертеж переносят на площадку, фиксируют оси и размеры основания.
Рытье ям и устройство фундаментной подушки
Под колонны из железобетона техникой или вручную роют воронки. Вертикальные ямы должны располагаться вдоль осей. Воронки высотой более 1 м укрепляют брусом, распорками. Провалы должны получиться на 20-40 см шире будущей опоры. К расчетной глубине дополнительно прибавляют 20-30 см. Свободное пространство будет заполнено опалубкой, подпорками.
На дно каждого отверстия отсыпают крупнозернистый песок с гравием для минимизации пучения в мороз. Подушка должна быть шире столба на 10-20 см со всех сторон. Смесь заливают, затем уплотняют ручной трамбовкой. На подушку обязательно кладут гидроизоляцию из полиэтилена или рубероида.
Армопояс и опорные площадки
На площадки устанавливают вертикальную арматуру (10-12 мм) на расстоянии 20-25 см, чтобы оставить сварочное пространство. Пруты обвязывают хомутами по 6 мм. Для обхватывания подойдет отожженная проволока, исключающая боковые расхождения. Пруты должны подниматься над верхней частью фундаментных опор на 10-20 см. К выступающим частям прутов будет приварена арматура ростверка.
Опалубка, заливка колонн
Опалубка необходима при бетонировании на всех типах почв, кроме плотного и неглубокого грунта. Опалубку изготавливают из разных материалов, таких как увлажненные доски по 25-40 мм, трубы от 100 мм, влагостойкая фанера, пластик, рубероид, ДСП, металлические листы. Для получения круглых колонн подойдет свернутый рубероид или трубы, которые остаются в земле после заливки.
В опалубку бетон надо заливать слоями по 20-30 см, обязательно утрамбовывая ручным вибратором. Смесь подавать по желобу с высоты не более 1-1,5 м. Границу каждого слоя отмечать, сверять по уровню и выравнивать. На застывание слоя требуется по 2,5 часа. Весь фундамент будет затвердевать около 28 суток.
Распалубка
После заливки раствора можно переходить к уходу за бетоном, затем к распалубке, гидроизоляции и обратной засыпке. Распалубку производят, когда цемент приобрел необходимый уровень прочности. Обратную засыпку выполняют поэтапно, слоями по 20 см с трамбовкой. Для заполнения пазухи лучше выбрать крупнозернистый песок или смесь песка/щебня.
Возведение фундамента из железобетона: этапы работ
Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его
Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его. Точные расчеты позволят добиться максимальной крепости основания. При проектировании стоит соблюдать такие нормы:
- Сечение каждой колонны должно быть не менее 20х20 см. Однако на практике чаще всего столбы делают сечением 25х25 см или диаметром 25 см.
- Желательно сделать башмак для каждой колонны. То есть своеобразное расширение сваи в нижней её точке при заливке. Такая технология позволит снизить давление готового здания на все опоры.
- Расстояние между колоннами может варьироваться в пределах 1-2 метра, но при условии, что колонны будут установлены в обязательном порядке по всем углам здания, на местах стыков стен дома, под всеми выступами и массивными точками, такими как печь или камин и пр.
После того как фундамент нанесен на бумагу и полностью рассчитан в соответствии с параметрами дома, можно приступать к его разметке на грунте. Для этого намечают все места будущих столбов и вбивают колья. Причём колья должны быть вбиты по наружной и внутренней стороне предполагаемых колонн. Между кольями натягивают леску, чтобы отследить уровень расположения всех намеченных столбов по горизонтали и по диагонали.
Следующим этапом в монтаже колонн фундамента станет устройство подушки из песка и щебня. Такая прослойка выполняется в следующем порядке:
Сначала в точки установки предполагаемых опор насыпают слой песка толщиной 15-20 см. Его хорошо трамбуют. После этого сверху песка стелют слой щебня толщиной 10-15 см. Его также тщательно трамбуют.
Применение столбового фундамента при возведении построек
Устройство столбчатого основания показано не всегда, оно относится к малонесущим конструкциям и рекомендуется в случаях:
- для дома без подвального помещения, имеющего легкие стеновые ограждения, выполненные, например, из древесины, щитов, древесно-стружечных панелей, пенобетона и др.;
- в случаях, когда по расчету требуется глубокое заложение фундамента, а устройство сплошного ленточного основания не экономично;
- когда при расчете установлено, что столбчатые фундаменты дают гораздо меньшую просадку определенного типа грунта, чем ленточный вариант;
- площадь боковой поверхности столбчатого основания наименее подвержена воздействию пучинистых грунтов в отличие от других типов фундаментов.
Видеопример устройства столбчатого фундамента: Укрепление столбчатого фундамента ростверком
Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк – верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.
Вид ленточно-столбчатого фундамента
При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.
Материалы для изготовления
Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.
В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.
Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.
Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.
Армирование монолитного ростверка
Армирование монолитного ростверка
Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:
Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой
Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.
В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.
Заполнение бетоном ростверка
После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.
Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.
Как сделать столбчатый фундамент из железобетона
Рассмотрим два распространенных вида устройства несущей конструкции.
Бюджетный мелкозаглубленный фундамент
Напомним: легкие опоры с малым заглублением подходят для нетяжёлых конструкций на прочных грунтах. Столбики можно выставить под каркасный дом или хозяйственную постройку. Столбчатый фундамент для бани станет отличным эффективным и дешевым вариантом устройства несущего основания.
- Подготовка скважин. Строительным буром на 25 выкапываем отверстия в грунте на глубину до 0,7 метров. Можно воспользоваться обычной лопатой. На дно выстилаем слой рубероида, закрывая и боковые стенки ямы. Это поможет избежать протечки цементного молока в грунт и в дальнейшем защитит конструкцию от воды и коррозии.
- На дно засыпаем небольшой слой песчано-гравийной подушки около 10 см, выкладываем армирующую сетку, вставляем в нее несколько прутков арматуры диаметра 10…12 мм и длиной больше проектируемой высоты столба на 10 см, заливаем бетонным раствором подушку толщиной 10-20 см.
- После застывания раствора вставляем в яму асбесто-цементрую трубу диаметром 150-200 мм, надевая ее на арматуру. Засыпаем внешнее пространство грунтом, а внутрь трубы заливаем бетонный раствор марки не ниже М300 на высоту столба. Некоторые специалисты допускают использование бетонной смеси М200, но надо помнить, что марка указывает на допустимую нагрузку, возможную для будущего изделия. Если домик или строение небольшое – пожалуйста. В случае с баней из бруса не стоит экономить, в добавок к существующим нагрузкам добавляется агрессивная среда воды.
По представленному описанию иногда создают столбы в грунте, затем изымают их после застывания бетона и в готовом виде монтируют в скважины.
Смотрите видео изготовления столбчатого фундамента своими руками:
После застывания бетона (от 5 до 15 суток камень наберет до 70% прочности) можно приступать к монтажу ростверка. Для облегченной конструкции подойдет деревянная или металлическая балка. Прежде, чем ее укладывать, на поверхность столба надевают 1-2 слоя рубероида для нормального соединения разнородных материалов. Далее в балке просверливают отверстия для продевания арматуры, накладывают элементы друг на друга и фиксируют гайкой. Так же к поверхности столба на этапе заливки можно прикрепить шпильку и аналогичным способом после застывания бетона надеть на нее ростверк.
Заглубленный фундамент
Классическое исполнение монолитного столбчатого фундамента встречается при строительстве коттеджей из бруса, бревна, сэндвич-панелей, иногда из легких бетонов.
Последовательность действий остается аналогичной:
- Подготовим основание – снимем верхний грунт, уберем растительность.
- По размеченному плану выкапываем скважины под столбики. Глубина их введения в землю определяется как глубина сезонного промерзания почвы плюс 20-30 см для устройства подушки. Ширина углублений зависит от типа выбранной опалубки. В этом качестве можно использовать рубероид, скрученный в 2 слоя трубкой диаметром 20 см, готовую трубу того же диаметра, доски или щиты для съемной опалубки. В случае с трубами и рубероидом не придется снимать форму – материал останется с опорой, для деревянной формы понадобится пространство в яме для ее монтажа.
- Выставляем опалубку в скважину, размещаем в ней арматуру 10-12 мм в диаметре. Оптимально взять 3-4 прутка.
- Заливаем бетонный раствор, уплотняя его каждые 30-40 см глубины.
- Ждем застывания камня около 5 дней в зависимости от условий.
Ростверк у классического столбчатого основания обычно монолитный железобетонный, если речь идет о строительстве тяжелых домиков. Можно воспользоваться сборными готовыми блоками, тогда просто выкладываем их на предварительно обмазанные битумом столбы и перевязываем выпущенной арматурой. С монолитным сложнее:
- Первым делом выстраиваем опалубку. Для этого берем обрезные доски 150(180) х 22 мм, сколачиваем из них форму. Между столбами выставляем деревянные подпорки для удержания большого веса монолита. Ширина ростверка должна быть не менее ширины свай.
- В подготовленную форму выкладываем арматурный каркас. Для небольшого дома можно взять арматуру 10 мм. Используем 4 прута, располагая их квадратом в сечении, но не менее 2 см от края изделия. Поперечно можно выставить дополнительные усилительные скобки, связанные с продольным армированием проволокой.
- Заливаем бетонный раствор. После его застывания снимаем опалубку.
Монолитный бетонный фундамент можно собрать за 7-10 дней. Такого же алгоритма придерживаются при устройстве бутобетонных опор.
Виды опорно столбчатых оснований
В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

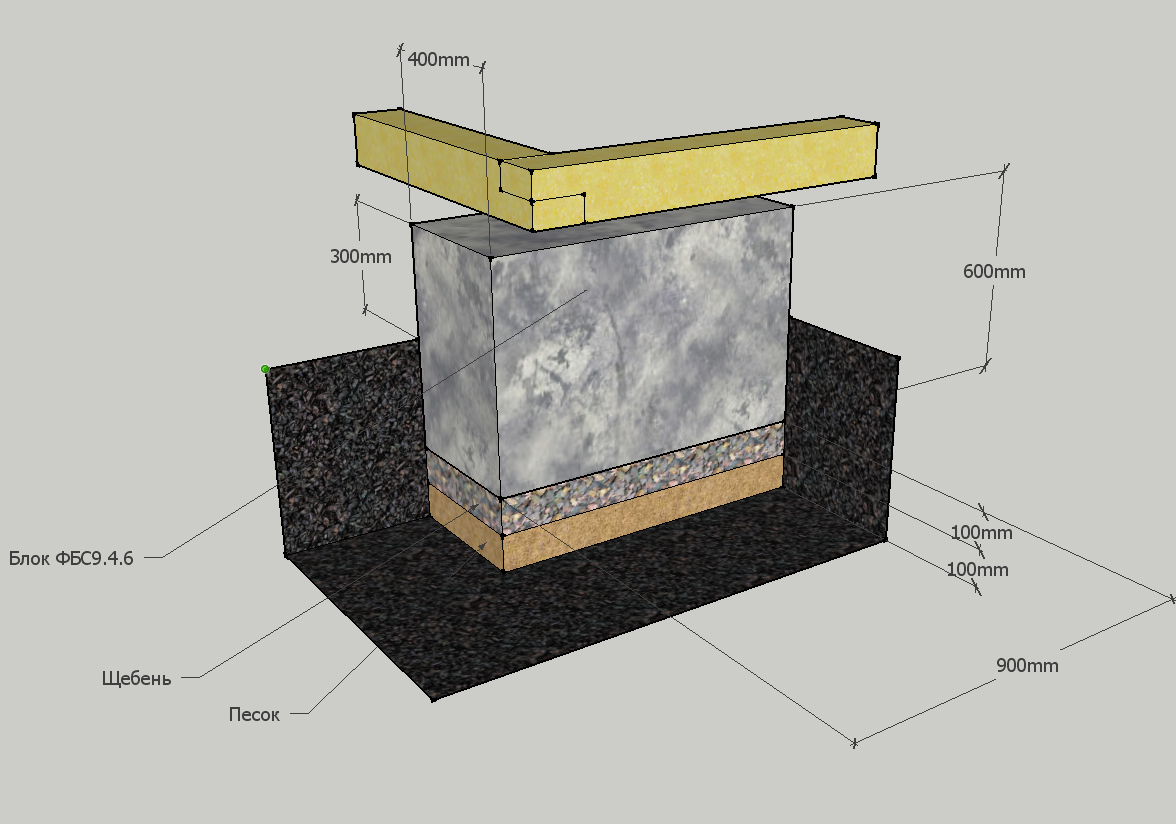

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.
Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:
Кирпичные;
Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.
Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича
Столбчатые опоры из стальных труб;
Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.
Столбчатые опоры из асбестовых труб;
Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.
Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб
Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб
Столбчатые опоры из монолитного бетона;
Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.
Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент
Из фундаментных бетонных блоков;
За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.
Из дерева;
Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.
Рис 1.5: Опорно-столбчатый фундамент из бревен
