Создаем солнечную батарею своими руками в 5 этапов

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

• поликристаллические;
• монокристаллические;
• аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

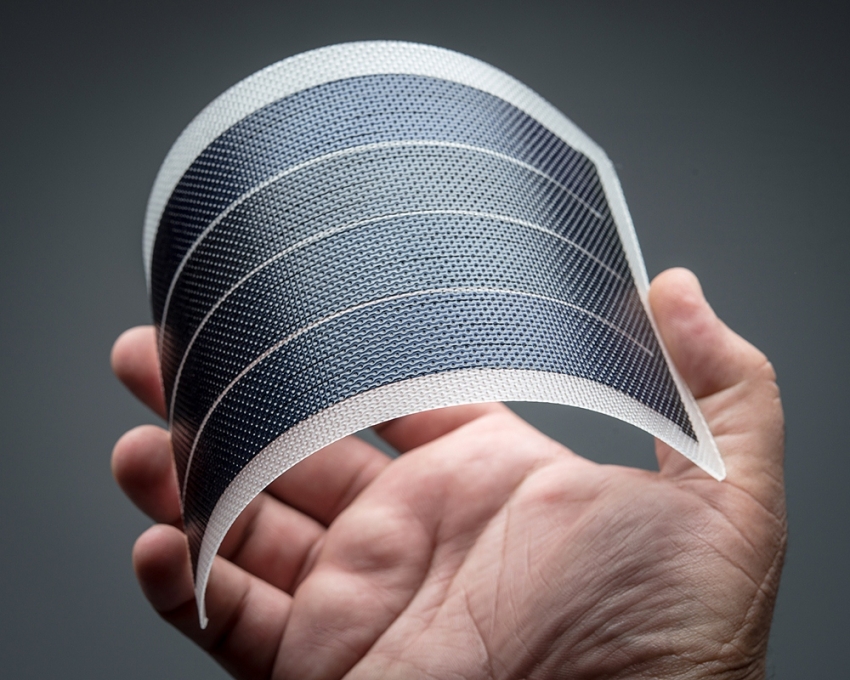

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

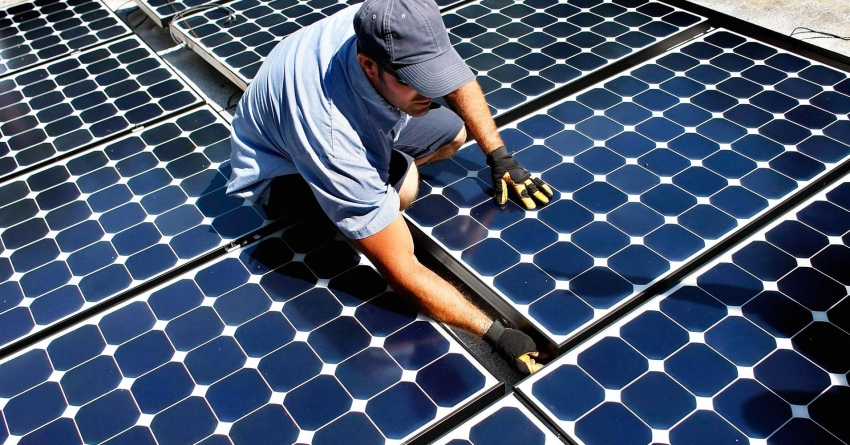

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

Разновидности

Солнечные батареи подразделяются на следующие виды.

Кремниевые

Кремний — самый популярный материал для батарей.

Кремниевые батареи также делятся на:

1. Монокристаллические: для производства таких батарей используется очень чистый кремний.
2. Поликристаллические (дешевле монокристаллических): поликристаллы получают постепенным охлаждением кремния.

Пленочные

Такие батареи подразделяются на следующие виды:

1. На основе теллурида кадмия (КПД 10%): кадмий обладает высоким коэффициентом светопоглощения, что и позволяет использовать его в производстве батарей.
2. На основе селенида меди — индия: КПД выше, чем у предыдущих.
3. Полимерные.

Солнечные батареи из полимеров начали изготавливать относительно недавно, обычно для этого используют фуреллены, полифенилен и др. Пленки из полимеров очень тонкие, порядка 100 нм. Несмотря на КПД 5%, батареи из полимеров имеют свои преимущества: дешевизна материала, экологичность, эластичность.

Аморфные

КПД аморфных батарей составляет 5%. Такие панели изготавливаются из силана (кремневодорода) по принципу пленочных батарей, поэтому их можно отнести, как к кремниевым, так и к пленочным. Аморфные батареи эластичны, генерируют электричество даже в непогоду, поглощают свет лучше других панелей.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками

Да – такое тоже возможно

И хочется вас уверить – она будет не хуже покупных аналогов

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

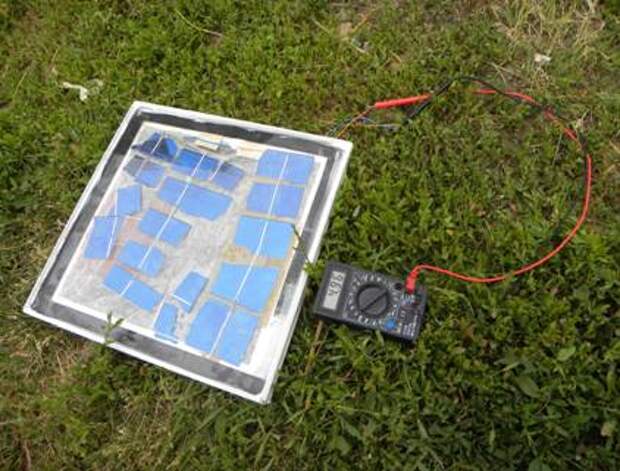

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Почему люди стали задумываться об альтернативной энергии?

Потому, что желают иметь запасной источник электроснабжения.

Прежде, чем приступить к сооружению солнечной батареи своими руками в домашних условиях, нужно четко определиться для чего проводится работа. Если делается она в целях экономии, то нужно понимать, что окупаемость конструкции из подручных средств, собранной своими руками, зависит от себестоимости используемых материалов. С другой стороны, экономия на расходных материалах приводит к снижению срока службы. Значит, искать нужно «золотую середину».

В самом бюджетном варианте потребуются:

• алюминиевый уголок;
• стекло;
• фотоэлементы и проводники;
• диоды и материал для каркаса;
• герметик;
• мультиметр;
• паяльник;
• олово;
• флюс;
• шины для пайки;
• герметик
• шурупы;
• краску и оплетку для изоляции кабеля.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

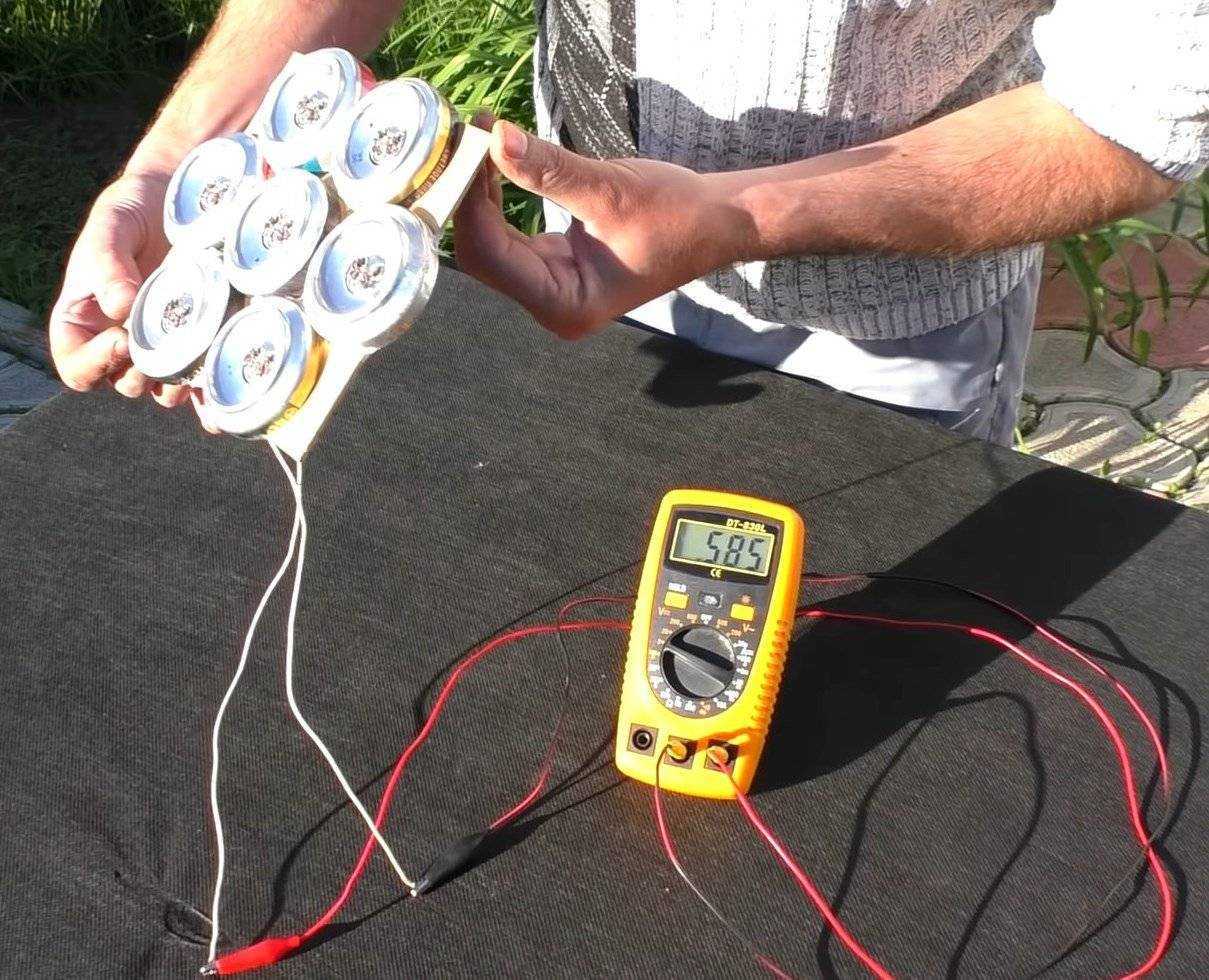

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Расчет и проектирование

Для расчетов солнечной батареи, собранной дома, обязательно потребуется перечень всех электроприборов и оборудования, имеющихся в доме. Сразу же нужно выяснить потребляемую мощность каждого из них.

Данные о мощности указываются в маркировке или в техническом паспорте устройства. Их значения довольно приблизительные, поэтому для панели, работающей с инвертором нужно ввести поправку, то есть среднее энергопотребление умножается на поправочный коэффициент. Полученная таким образом общая мощность дополнительно умножается на 1,2, учитывая потери при работе инвертора. Мощные приборы при запуске потребляют ток, в несколько раз превышающий номинальный. В связи с этим, инвертор также должен в течение короткого времени выдерживать двойную или тройную мощность.

Если мощных потребителей довольно много, но одновременно они практически не включаются, то применяемый в системе инвертор с большим выходным током получится слишком дорогим. При отсутствии значительных нагрузок рекомендуется использовать менее мощные недорогие приборы.

Солнечная батарея в домашних условиях рассчитывается по времени работы каждого электроприбора в течение суток. Вычисленное опытным путем, значение умножается на мощность, и в результате получается суточное энергопотребление, измеряемое в киловатт-часах.

Обязательно понадобятся сведения с местной метеостанции о количестве солнечной энергии, которую можно реально получить в этой местности. Расчет данного показателя выполняется на основе показаний среднегодовой солнечной радиации и ее среднемесячных значений при самой плохой погоде. Последняя цифра позволяет определить минимальное количество электроэнергии, достаточное для решения текущих задач.

Получив исходные данные можно приступать к определению мощности одного фотоэлемента. Вначале показатель солнечной радиации нужно разделить на 1000, в результате, получаются так называемые пикочасы. В это время интенсивность солнечного свечения составляет 1000 Вт/м2.

Формула для расчета

Количество энергии W, вырабатываемое одним модулем, определяется по следующей формуле: W = k*Pw*E/1000, в которой Е – величина солнечной инсоляции за определенный период времени, k – коэффициент, составляющий летом – 0,5, зимой – 0,7, Pw – мощность одного модуля. Поправочный коэффициент учитывает потери мощности фотоэлементов при нагревании солнечными лучами, а также изменение наклона лучей относительно поверхности в течение дня. Зимой элементы нагреваются меньше, поэтому и значение коэффициента будет выше.

Учитывая суммарную мощность энергопотребления и данные, полученные с помощью формулы, рассчитывается общая мощность фотоэлементов. Полученный результат делится на мощность 1 элемента и в итоге будет требуемое количество модулей.

Существуют различные модели с целым рядов мощностей элементов – от 50 до 150 Вт и выше. Выбирая компоненты с необходимыми показателями, можно собрать солнечную панель с заданной мощностью. Например, если потребность в электроэнергии составляет 90 Вт, то необходимы два модуля по 50 Вт каждый. По такой схеме можно создать любую комбинацию из имеющихся фотоэлементов. В любом случае расчеты следует производить с некоторым запасом.

Количество фотоэлементов оказывает влияние на выбор емкости аккумуляторной батареи, поскольку именно они создают зарядный ток. Если мощность панели 100 Вт, то минимальная емкость АКБ должна быть 60 А*ч. С возрастанием мощности панелей потребуются и более мощные аккумуляторы.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Сборка конструкции

Солнечная панель своими руками собирается в несколько этапов. Лучше всего делать работу по порядку, чтобы ничего не упустить и добиться хорошего результата.

Изготовление каркаса

Алюминиевый каркас – идеальное решение.

Основа под будущие фотоэлементы должна быть прочной и долговечной, ее можно делать из разных материалов. Можно использовать влагостойкую фанеру или плиты ОСП, работа в этом случае проводится так:

Вырезаются куски подходящего размера, по периметру делается обрамление из деревянного бруска, важно точно подогнать все части друг к другу, чтобы не было щелей, а стыки и соединения промазать атмосферостойким герметиком. Затем поверхность покрывается защитным составом или краской и оставляется до полного высыхания. Лучше нанести покрытие в несколько слоев

Используйте алюминиевый каркас, так как он намного прочнее и долговечнее, чем деревянный. В этом случае подбираются уголки и соединяются, чтобы получилась прочная рама. В нее ставится оргстекло или другой прозрачный материал, все стыки надо обработать герметиком, чтобы не было щелей. Продолжать работу можно после того, как состав полностью высохнет, излишки можно срезать строительным ножом

Лучше нанести покрытие в несколько слоев. Используйте алюминиевый каркас, так как он намного прочнее и долговечнее, чем деревянный. В этом случае подбираются уголки и соединяются, чтобы получилась прочная рама. В нее ставится оргстекло или другой прозрачный материал, все стыки надо обработать герметиком, чтобы не было щелей. Продолжать работу можно после того, как состав полностью высохнет, излишки можно срезать строительным ножом.

Кстати! Размеры каркаса подбираются под параметры приобретенных фотоэлементов. Пока их нет, рамы лучше не делать.

Пайка проводов и соединение фотоэлементов

На всех модулях есть контакты, имеющие разную полярность, перед началом работы они протираются спиртом, после чего к ним припаиваются проводники. Только потом их можно объединить между собой, чтобы собрать систему. Если проводники уже припаяны, обязательно проверяются все соединения, нередко там есть брак, который надо исправить перед монтажом. Если используются специальные шины, то инструкция по проведению работы такая:

1. Шины нужно нарезать на полоски подходящего размера, если они идут в одном листе. Контакты на пластинах обязательно протираются спиртом для обезжиривания, после чего на них аккуратно наносится небольшой слой флюса.

2. Шину следует приложить к контакту по всей длине, после чего разогретым паяльником нужно провести по поверхности без нажима, чтобы не испортить панель. После остывания элемент переворачивается и работа повторяется на контакте со второй стороны в том же порядке.

3. Чтобы правильно разместить соединения и подобрать подходящую длину, предварительно разложите модули на подготовленном основании и разметьте их положение.
4. Подготовить солнечный элемент своими руками не так сложно. После того, как контакты прикреплены, модули ставятся на место и соединяются между собой. Главное – следить за соблюдением полярности.

Если на соединении шины с контактом есть неровности, надо провести по поверхности паяльником еще раз.

Нанесение герметика

В домашних условиях проще всего использовать строительные атмосферостойкие составы, которые продают во всех магазинах. Работа проводится так:

Вначале надо нанести капли состава по краям фотоэлементов через небольшое расстояние. После этого они размещаются на прозрачном основании по меткам, нанесенным ранее

Важно ровно выставить модули и прижать их как можно плотнее к поверхности. Для фиксации в подходящем положении на места нанесения герметика ставятся любые грузы

Их можно снять после высыхания состава. Далее необходимо покрыть герметиком все края, а также стыки между элементами, чтобы полностью герметизировать их

При этом важно не попадать на рабочие части

Сборка панели

Когда герметик высох, можно проводить окончательную сборку. Тут могут быть свои особенности в зависимости от системы, но чаще всего процесс выглядит так:

1. В первую очередь в боковой части корпуса крепится разъем для подключения, к которому надо присоединить диоды Шоттки.
2. На наружную сторону вырезается экран из прозрачного материала, который лучше всего закрепить на герметике, чтобы обеспечить герметичность конструкции и исключить попадание влаги внутрь.
3. Готовый элемент проверяется на работоспособность. Если все нормально, можно ставить на каркас крепления, чтобы установить батарею в подготовленном месте.

Классификация фотоэлектрических модулей

Сегодня производство солнечных батарей идёт двумя параллельными путями. С одной стороны на рынке присутствуют фотоэлектрические модули, созданные на основе кремния, а с другой — плёночные, созданные с использованием редкоземельных элементов, современных полимеров и органических полупроводников.

Популярные сегодня кремниевые фотоэлементы подразделяются на несколько типов:

• монокристаллические;
• поликристаллические;
• аморфные.

Для использования в самодельных солнечных батареях лучше всего использовать модули из поликристаллического кремния. Хоть КПД последних и ниже, чем у монокристаллических элементов, но зато на их работоспособность не так сильно влияет загрязнённость поверхности, низкая облачность или угол падения солнечных лучей.

Что же касается батарей из аморфного кремния, то они ещё менее зависимы от погодных условий и за счёт своей гибкости практически не подвержены риску повреждений при сборке. Тем не менее использование их в собственных целях ограничивается как достаточно низкой удельной мощностью на 1 квадратный метр поверхности, так и по причине высокой стоимости.

Кремниевые солнечные элементы представляют собой самый распространённый класс электрических фотопластин, поэтому они чаще всего используются для изготовления самодельных устройств

Появление плёночных фотоэлектрических модулей обусловлено как необходимостью в снижении стоимости солнечных батарей, так и потребностью получить более производительные и долговечные системы. Сегодня промышленность осваивает выпуск тонких гелиоэлектрических модулей на основе:

• теллурида кадмия с КПД до 12% и стоимостью 1 Вт на 20–30% ниже, чем у монокристаллов;
• селенида меди и индия — КПД 15–20%;
• полимерных соединений — толщина до 100 нм, с КПД — до 6%.

О возможности использования плёночных модулей для постройки электрической солнечной станции своими руками говорить пока ещё рано. Несмотря на доступную стоимость, изготовлением теллуридо-кадмиевых, полимерных и меде-индиевых фотоэлементов занимаются лишь отдельные компании.

Такие достоинства плёночных фотоэлементов, как высокий КПД и механическая прочность позволяют с полной уверенностью говорить, что за ними — будущее солнечной энергетики

Хоть в продаже и можно найти батареи, созданные по плёночной технологии, в большинстве своём они представлены в виде готовых изделий. Нам же интересны отдельные модули, из которых можно построить недорогую самодельную солнечную панель — на рынке они пока ещё в дефиците.

Сводные данные по КПД солнечных элементов, которые выпускаются промышленностью, представлены в таблице.

Таблица: КПД современных солнечных батарей

Тип фотоэлемента	Коэффициент полезного действия, %
Монокристаллический кремний	от 17 до 22
Поликристаллический кремний	от 12 до 18
Аморфный кремний	от 5 до 6
Теллуридо-кадмиевые	от 10 до 12
На основе селенида меди-индия	от 15 до 20
Полимерный	от 5 до 6

Разновидности солнечных элементов

Фотоэлектрические преобразователи – это небольшие панельки со стороной от 38 до 156 мм. Для более-менее нормальной мощности вам понадобится не менее 35-50 элементов. Они могут быть как с припаянными проводниками, так и без них. Второй случай доставит больше хлопот с паяльником.

Панели очень хрупкие. Продавцы придумывают разные способы уберечь их от трещин и царапин во время доставки. Но даже такие меры не всегда спасают элементы. В процессе работы шанс повредить элементы еще больше: если их согнуть, они могут лопнуть, если сложить стопкой – поцарапать одна другую. Незначительные сколы не сильно повлияют на мощность.

На рынке есть два самых популярных типа фотоэлементов:

• поликристаллические;
• монокристаллические.

Поликристаллические имеют срок эксплуатации порядка 20 лет. Они достаточно эффективны в сложных погодных условиях. КПД – 7-9%. Монокристаллические преобразователи более долговечны (около 30 лет) и имеют больший КПД (13%). Однако они слишком чувствительны к плохой погоде: если солнце закрыто облаками или лучи падают не под прямым углом, эффективность существенно падает.

Виды солнечных элементов

Как собрать солнечную батарею своими руками
