Смотровая яма для частного гаража
Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.
Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:
ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;ВСН 01–89 «Предприятия по обслуживанию автомобилей»;ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;МГСН 5.01–94 «Стоянки легковых автомобилей»;ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.
Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.
Ширина смотровой ямы зависит от размеров вашей колесной пары. Просто измерьте расстояние между внутренними сторонами шин и вычтите по 20 см с каждого конца. Учтите, что в будущем вы можете захотеть поменять автомобиль или организовать свое дело. Тогда при закладке ширины смотровой ямы в гараже полезно будет ориентироваться на средние значения. Промежуток 75-80 см подходит для большинства легковых моделей, даже микролитражек.
Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.
Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.
А вот глубина смотровой ямы в гараже зависит прежде всего от роста хозяина. Для удобства движения при ремонте зазор между поверхностью и днищем автомобиля нужен в пределах 25-30 см. Наименьшая высота смотровой ямы — это рост владельца плюс 10-15 см. В процессе рытья котлована лучше выкопать его чуть больше, чем заложено планом. Трудно заранее сказать, какой слой гидроизоляции понадобится на полу. В заглубленной траншее всегда можно поднять настил на нужную высоту. Если глубина смотровой ямы окажется недостаточной, придется ходить полусогнувшись.

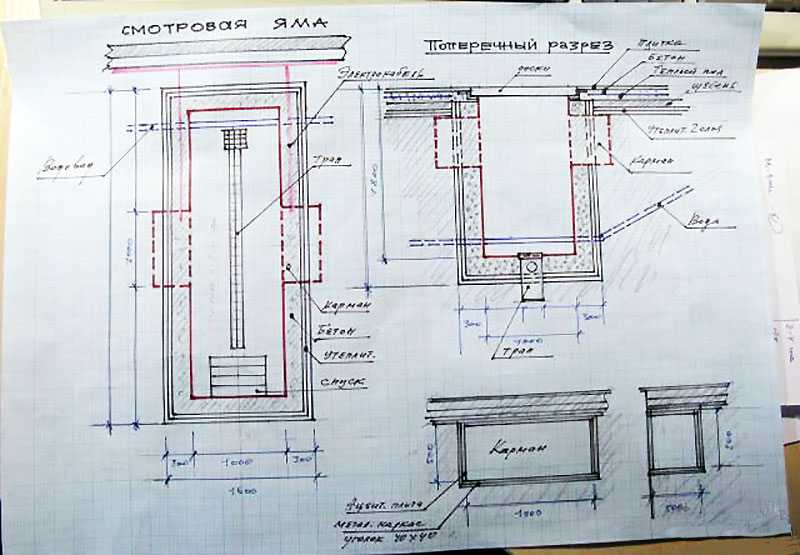

размеры смотровой ямы в гараже
Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.
Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно. При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе
И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе
При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.
Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.
Стены
Для возведения стен чаще всего используют бетонные блоки, кирпичную кладку либо делают опалубку и заливают сплошным бетонным монолитом. Если грунт на срезе твердый, достаточно сделать только внутренний короб опалубки, внешним станет сама земляная стена.
Если грунт сыпучий, придется ставить деревянные щиты по всему периметру ямы. Перед тем, как в установленную опалубку залить бетон, между противоположными щитами обязательно нужно установить прочные распорки. В ином случае доски деформируются и выгнутся от тяжести.
Обратите внимание!
Душевая кабина своими руками — пошаговая инструкция с фото и описанием
- Как установить чердачную лестницу своими руками — обзор популярных конструкций с фото и описанием
Как утеплить входную железную дверь: пошаговая инструкция с фото и описанием самого эффективного метода
В худшем варианте они просто могут не выдержать и бетон прольётся на дно ямы. Заливать весь бетон нужно в один приём и не оставлять часть этой работы на следующий день. Иначе место соединения старого и свежего бетона будут непрочными
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).
Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Домкрат
Даже после всех вышеописанных работ, просмотровая яма не может быть описана как полная яма. Основная часть всех ремонтных работ на шасси автомобиля требует подвески колес. Все домкраты (фермы) ям классифицируются в соответствии с типом подвески колес и принципом действия.
Это, конечно, удобно, но стоит кучу денег. А если закупка такого оборудования не планируется, то на этапе маркировки необходимо предусмотреть место для обычного домкрата на верхней части карьера.
Яма управления является неотъемлемой частью каждой мастерской. Это может значительно облегчить ремонт автомобилей и в то же время обеспечить дополнительные площади для хранения различных запасных частей. Основываясь на нашем строительном плане и учитывая все нюансы, вы можете легко построить смотровую площадку самостоятельно.
Посмотрите видео, показывающее этапы строительства ямы наблюдения в гараже шаг за шагом собственными руками:
Page 2
Хорошо известно, что гараж — это не только автостоянка. Это помещение, как и подвал дома, часто используется для временного хранения ненужных или убого выбрасываемых вещей.
Автозапчасти, ремонт и техническое обслуживание оборудования также требуют много места. Сохраните площадь этого пространства от загрязнения поможет построить полки, которые будут очень реалистичны для вас.

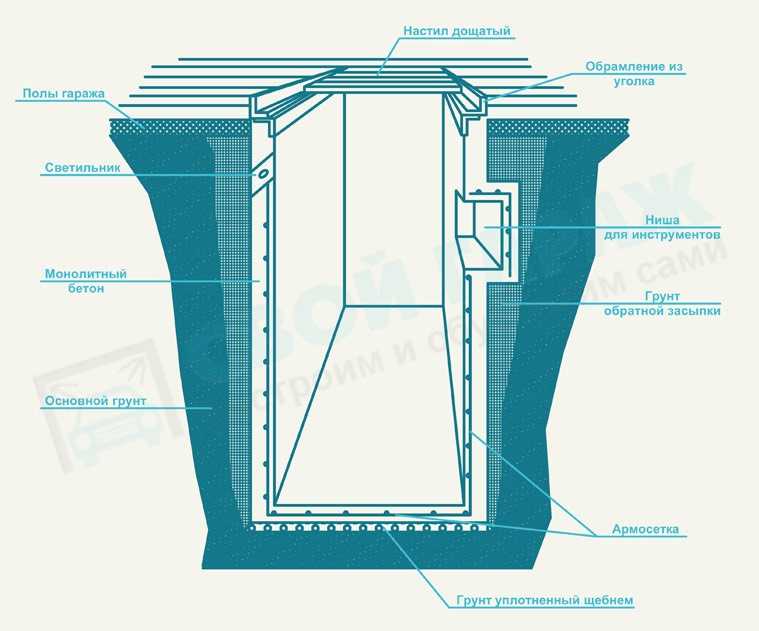

Как сделать стены и полы смотровой ямы своими руками
Для устройства стен, наиболее распространённых и проверенных возможностей две: кладка из блоков (кирпича) и монолитный бетон. В обоих решениях есть свои преимущества и недостатки. Мы рекомендуем и далее будем рассматривать монолитный бетон. По стоимости материалов (особенно если готовить бетон самостоятельно) выйдет дешевле. При установке закладных деталей можно выполнить их качественное, прочное крепление. Да и сооружение в целом будет надёжнее.
Начинаем с того, что по уплотнённому щебнем грунту делаем бетонный пол. Шесть – семь сантиметров толщины для него будет более чем достаточно. Пол армируем проволочной сеткой с ячейкой не более 150х150 мм и толщиной арматуры 4-5 мм.
Бетон приготовим исходя из следующих пропорций на 1 кубометр бетона: 300 кг (0,28 м3) цемента ПЦ, марки 400; 680 кг (0,47 м3) песка, 1210 кг (0,9 м3) щебня фракции 5-20 мм и 210 литров воды. При замешивании вручную, воды придётся добавить больше, чтобы смесь была более подвижной, но при использовании бетономешалки, лучше соблюсти пропорции близкие к указанным. Если воды вы добавляете заметно больше нормы, увеличим и количество цемента килограммов на десять — пятнадцать.
Бетон, полученный таким образом, будет иметь марку прочности на сжатие 200, что для нас более чем достаточно.
Рекомендую: Какие функции выполняет плинтус
Стены будем делать толщиной 15 сантиметров, этого вполне достаточно для нашей ямы. Состав бетона немного иной, чем для пола: цемент 360 кг (0,33 м3), песок 670 кг (0,46 м3), щебень 1168 кг (0,86 м3), воды всё те же 210 литров.
Бетонировать стены будем послойно, ярусами в тридцать – сорок сантиметров высотой, уплотняя штыкованием, для чего хорошо подойдёт узкая лопата. Более толстый массив вручную качественно уплотнить невозможно, разве что где-то раздобыть глубинный вибратор (скажем, взять на прокат). Но и в этом случае, не стоит делать ярус больше 50 см.
В качестве опалубки, используем листы ОСП толщиной 10-12 мм. Впоследствии ОСП пригодится для различных гаражных нужд: сделать полки или стеллажи, обшивку ворот при утеплении и т.д.
При устройстве стен смотровой ямы, армированием иногда пренебрегают, но лучше не поскупиться и всё же выполнить эту операцию. В качестве арматуры, можно использовать такую же сетку, как и для пола. Установим её на расстоянии 3 см или чуть меньше, от внутренней плоскости стены. Установленная сразу на всю высоту ямы, сетка будет здорово мешать, поэтому, монтировать её будем полосами, по ходу бетонирования.
Устанавливая опалубку, сразу выполняем устройство стеновых ниш. «Потолок» ниш армируем по всей длине двумя – тремя арматурными стержнями (арматуры A-III диаметром 8-10 мм будет достаточно), что бы они не сдвинулись, скрепляем их между собой проволокой.
В последнем ярусе нелишне будет предусмотреть наклонные цилиндрические «стаканы», куда впоследствии установим светильники. Устройство таких стаканов можно обеспечить, наклонно вставив в опалубку, обрезанную под углом пластиковую канализационную трубу (см. рис. 2).
Периметр ямы обрамляем закладной деталью, сваренной из уголков с шириной полки в пределах 60-70 мм. «Усы» (анкера) закладной детали выполняем из арматуры тождественной той, что мы использовали при армировании ниш. Длину анкера принимаем равной 50 см. Если при установке детали анкер не входит по высоте яруса, можно его согнуть как нужно.
Обрамление выполняет несколько задач: укрепляет угол стены, служит «обоймой» для укладки дощатого настила перекрытия, наконец, о чём уже говорилось, исполняет роль страховочного поребрика, препятствующего соскальзыванию в яму колёса автомобиля (см. рис. 2).
Что бы наш бетон не разрушился при перемещении опалубки, нужно дать ему схватиться, на протяжении двух – трёх дней. После устройства последнего яруса, до начала обратной засыпки, пусть постоит хотя бы неделю. Обратную засыпку делаем суглинком, слоями по 15-20 см, тщательно трамбуя каждый слой. В идеале, засыпку можно выполнить так называемым «несжимаемым» грунтом (щебень, гравий). Однако это дорого, к тому же для легкового автомобиля не особо нужно.
Рекомендую: Если рядом выкопана яма, даст ли стена осадку
Можно пойти на хитрость. После того как сделаем обратную засыпку, сразу не бетонировать пол, а подсыпать щебнем до нужной высоты (если в гараже уже был выполнен пол). Через пару недель, заезжая и выезжая из гаража, вы колёсами утрамбуете грунт в местах пазух, после чего смело можно бетонировать пол, гарантированно не просядет.
Технология устройства смотровой ямы из кирпича
Мы определились с размерами смотровой ямы в чистоте. Но при устройстве котлована следует учесть:
- толщину будущих стен из кирпича (250мм — в один кирпич);
- слой выравнивающей подготовки из песка, щебня, гравия толщиной 50-100мм;
- толщину днища из бетона марки 150 – 200 равную 100мм.
Спуск в смотровую яму
Осуществляем отрывку котлована, зачищаем дно и приступаем к устройству днища. Спускаться в яму можете по приставной стремянке.
Делаем выравнивающую подготовку и приступаем к устройству горизонтальной гидроизоляции днища из рулонных материалов – изола, рубероида и прочих пленочных материалов.
При этом следует учесть, что края изолирующего материала надо вывести на 50см за границы днища, чтобы затем завернуть их и наклеить на наружную поверхность будущих кирпичных стен ямы.
Подошло время бетонирования днища. Производим его шириной равной ширине ямы 75 – 80см плюс толщина двух кирпичных стенок (50см) плюс запас на «туда – сюда» (5-10см). Итого ширина плиты получается 1,4м. Аналогично просчитайте длину плиты днища.
Армировать ли днище? Если вы применяете бетонную смесь М-150, 200, выдерживая толщину 80 – 100мм, то можно обойтись без арматуры. Бетон должен схватиться до первоначальной прочности, – в нашем случае отводим на это срок в 3-4 дня.

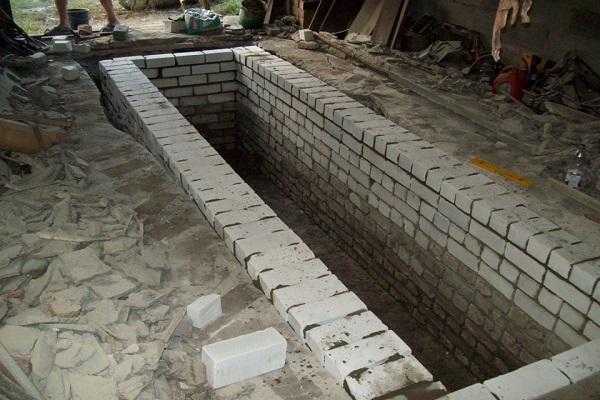

Начинаем кирпичную кладку, которую опираем на бетонную плиту. Кладку кладем под расшивку швов либо штукатурку. С наружной стороны стены ямы следует оштукатурить, чтобы можно было качественно выполнить вертикальную гидроизоляцию.
Штукатурку осуществляем параллельно с кладкой, то есть, выложив 4 – 5 рядов по высоте стенки, тут же оштукатуриваем ее снаружи.

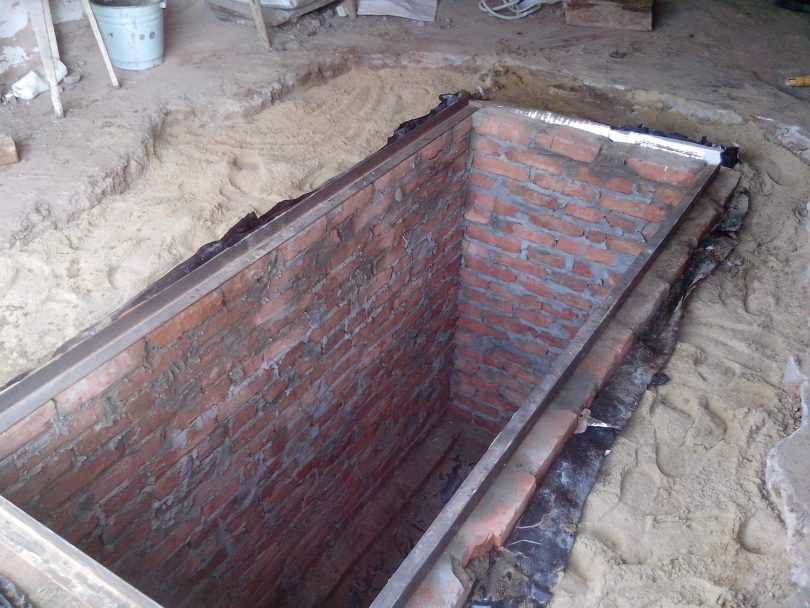

Выполняем наружную обмазочную гидроизоляцию – горячим битумом, битумной мастикой, аналогичными материалами в два слоя. Гидроизоляция нужна, чтобы стенки ямы не «тянули» влагу из земли и не создавали сырость внутри нее.
Выполнив стенки ямы и их гидроизоляцию нужно произвести обратную засыпку пазух с послойным трамбованием грунта через 15 – 20см. Идеально, если это будет глина, так как уплотненная глина создает «глиняный замок», препятствующий проникновению воды через нее.
Устройство ниш
Очень удобно если смотровая яма в гараже из кирпича обустроена по длинной стороне нишами – для размещения электрического светильника, выключателя, розетки.
К этой нише следует подвести кабель с напряжением 36вольт, используемый в подвальных и сырых помещениях одетый в резиновый шланг либо в гофрированном (лучше стальном) варианте.
Другую нишу – для размещения инструментов необходимых при работе. Размещают ниши на высоте 0,9 – 1,2 м от уровня пола ямы.
Размеры ниш можно выдержать в мм:
- по глубине 120
- длина в пределах 500 – 750
- высота 250-300
После укладки последнего верхнего ряда кирпичей на них устанавливается металлическая обрамляющая проем рамка из уголка № 45-50.

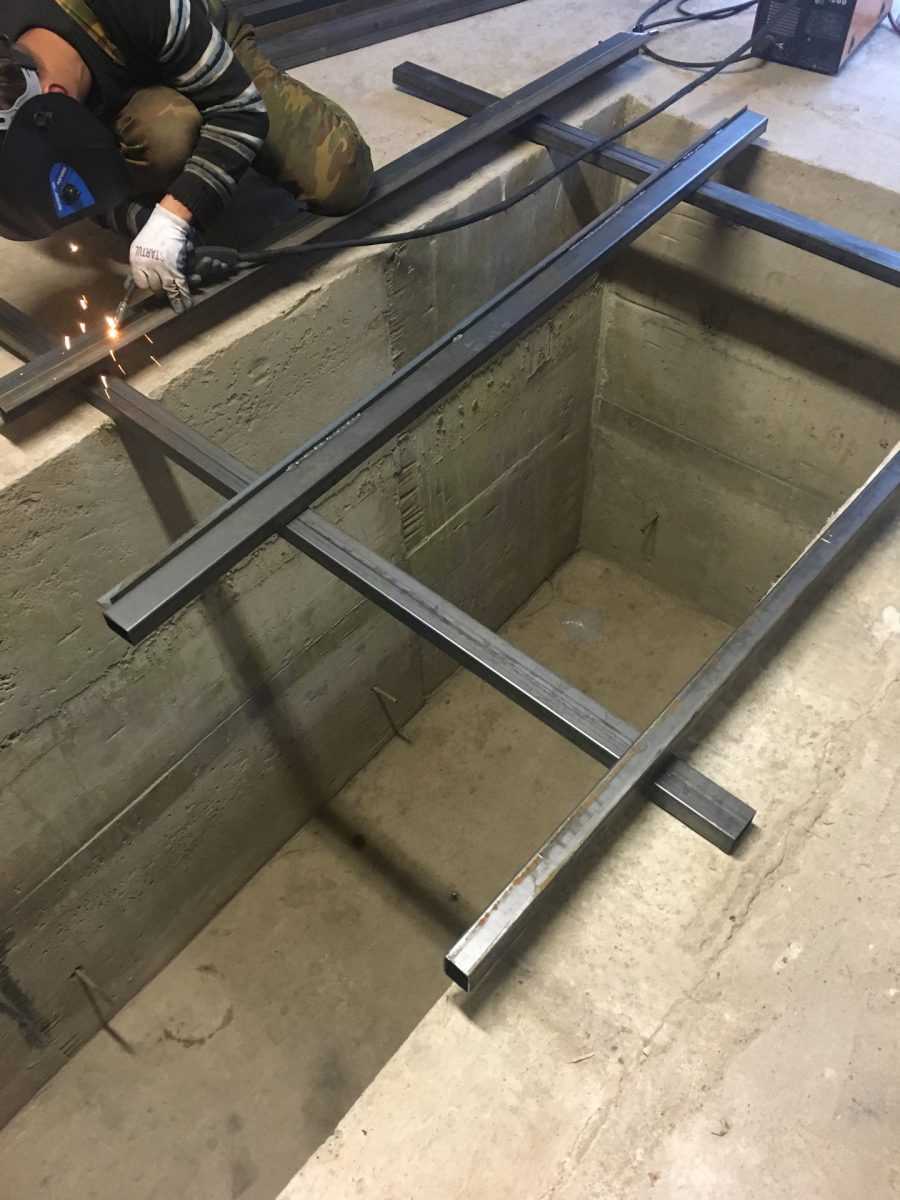

Для надежной фиксации рамки к внешней боковой ее стороне привариваются анкерные выпуски из арматуры диаметром 6-10мм через 25-30см, которые после бетонирования пола гаража входят в тело бетона.
Уголки свариваются таким образом, чтобы в рамку по короткой стороне можно было устанавливать доски толщиной 40-50мм, которыми перекрывают яму в тех случаях, когда ею не пользуются.
Доски можно сбить в щиты, но не слишком тяжелые. Их нужно антисептировать и покрасить, чтобы продлить срок эксплуатации. Металлические детали (рамки, лестницы и прочее) тоже необходимо окрасить.

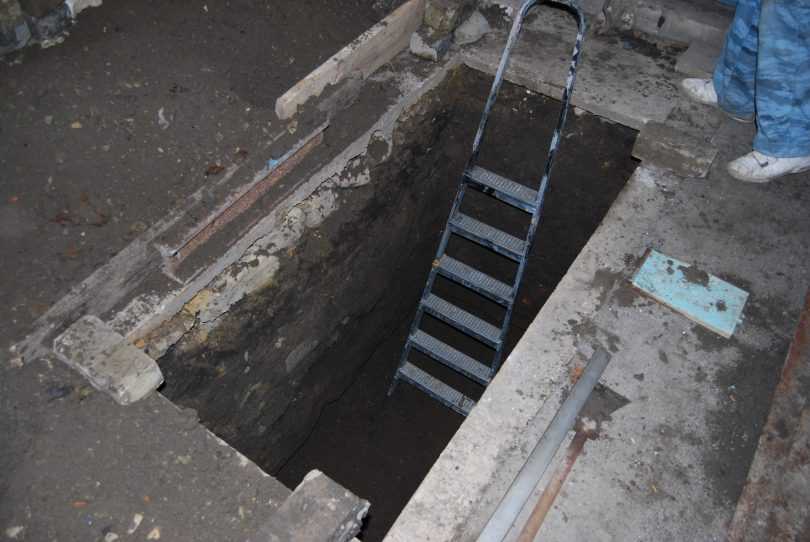

Моя смотровая яма, выполненная в подвале гаража
Чтобы смотровая яма в гараже из кирпича была безопасной для заезда, устанавливают, так называемые, колесоотбойники, которые не позволяют случайно съехать колесам автомобиля в яму.
Это металлическое обрамление вокруг ямы из металлического профиля (трубы, швеллера, уголка), которое несколько возвышается над отметкой пола и представляет собой барьер, огораживающий проем смотровой ямы.
Смотровую яму рекомендуется держать закрытой ( кроме случаев ее использования), так как в ней образуется конденсат, который может способствовать коррозии днища и металлических узлов машины. Просушивайте яму в жаркую погоду, когда вы выезжаете из гаража.
Это, пожалуй, основные моменты, которые следует учесть при строительстве смотровой ямы. Еще раз подумайте и взвесьте целесообразность устройства ямы при строительстве своего гаража.
Смотровая яма гараже кирпича — несложная постройка, необходимая для самостоятельного ремонта транспортного средства. Предварительно специалисты советуют подготовить план-схему будущего строения, определиться с уровнем грунтовых вод, приобрести строительные материалы и инструменты.
Смотровая яма для гаража должна располагаться по середине строения.
Существующие стандарты и нормы
Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.
Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности
В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным
Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости
Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.
Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.
Завершающий этап
Завещающий этап – установка металлического обрамления вокруг входа в яму
Важно, чтобы оно немного выступало над уровнем гаражного бокса
После создания ямы желательно сделать лестницу. В качестве материала подойдет дерево или металлические уголки. Если блок небольшой, стремянка будет удобнее, чем стандартная лестница. Однако в некоторых случаях ступеньки приходиться выкладывать из кирпича или бетона.

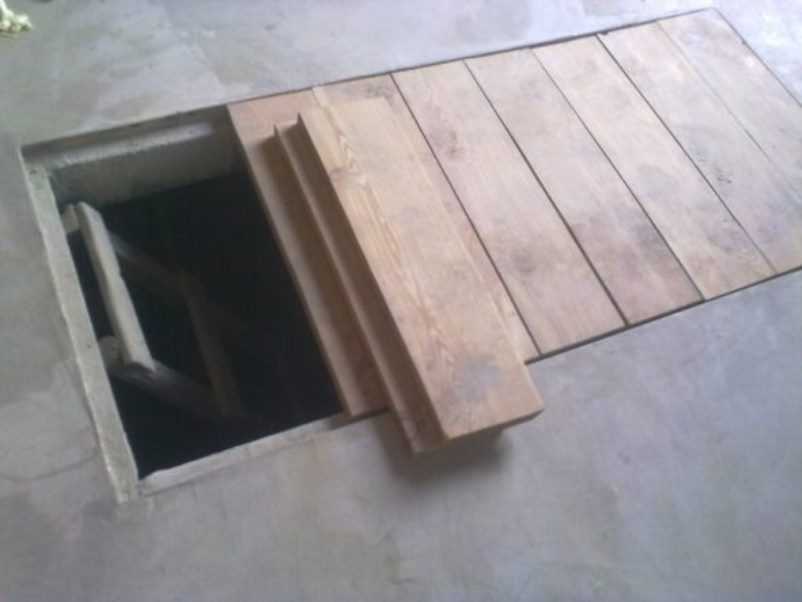

Также после создания ямы необходимо использовать дощатый настил, чтобы закрывать ее тогда, когда вы не будете ее использовать.
Смотровая яма в гараже считается не роскошью, а скорее необходимостью для тех, кто хочет исправлять небольшие неисправности машины своими руками. Она позволит выполнять все работы комфортно. Конечно, для ее обустройства понадобится немало времени и денег, но оно того стоит.
Сложности, с которыми можно столкнуться
Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:
- неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
- недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
- ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.
Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.
Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.
Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.
