Складские стеллажи: как изготовить

9 Сборка, монтаж и изменение конфигурации стеллажей

9.1 Сборка и монтаж стеллажей

Сборку и монтаж стеллажей выполняют в соответствии с инструкциями предприятия-изготовителя.

Параметры смонтированных стеллажей должны соответствовать требованиям, указанным в разделе 6.

Необходимость крепления стеллажей к полу, тип и число анкеров, других фиксирующих элементов определяет предприятие-изготовитель стеллажей. Установку анкеров и болтовых соединений проводят в соответствии с требованиями предприятия-изготовителя стеллажей.

Отсутствие крепления к полу допускается при наличии указания со стороны предприятия-изготовителя стеллажей.

Конструкция пола должна обеспечивать возможность установки анкеров в соответствии с требованиями предприятия-изготовителя стеллажей и отсутствие скрытых инженерных коммуникаций, гидроизоляции и пр.

Моменты затяжки болтовых соединений и анкеров должны быть указаны в инструкции по монтажу и паспорте на стеллажи.

При наличии в схеме установки стеллажей вертикальных элементов жесткости и прочих элементов, указанных в спецификации на поставку, их монтаж является обязательным и должен проводиться в соответствии с инструкциями по монтажу предприятия-изготовителя. Демонтаж, перестановку либо модификацию подобных элементов допускают только по согласованию с предприятием-изготовителем.

После завершения монтажных работ рекомендуется установка на видном месте информационных табличек с указанием максимально допустимой нагрузки на полку и на секцию. Данные таблички могут либо входить в комплект поставки, либо быть установлены эксплуатирующим предприятием.

9.2 Изменение конструкции и конфигурации стеллажей

Любое изменение конфигурации стеллажей может привести к изменению несущей способности и поэтому должно быть обязательно согласовано с предприятием-изготовителем либо с поставщиком стеллажей, если в паспорте на стеллажи не указано иное. При отсутствии возможности получения указанного согласования изменение конфигурации стеллажей проводят только на основании расчетов несущей способности.

Изменение конфигурации следует проводить при полностью разгруженных стеллажах в месте проведения изменений.

После изменения конфигурации стеллажей необходимо обновить соответствующие данные на информационных табличках и указания о максимальных допустимых нагрузках.

Описание всех проведенных изменений вносят в паспорт на стеллажи с указанием даты и предприятия, проводившего работы.

9.3 Приемка стеллажей после сборки и монтажа

После завершения сборочных и монтажных работ должна быть проведена приемка стеллажей в эксплуатацию с оформлением акта приемки между эксплуатирующим предприятием и организацией, проводившей монтаж.

Перед вводом в эксплуатацию проверяют соответствие стеллажей требованиям инструкции по монтажу предприятия-изготовителя стеллажей, схеме размещения оборудования на объекте заказчика (планировке). Для проверки соответствия стеллажей параметрам, указанным в таблице 1, проводят контрольные измерения стеллажей в незагруженном состоянии в заранее согласованном объеме.

Источник

Техническое освидетельствование стеллажей

Техническое освидетельствование стеллажей — комплекс мер, направленный на поддержание функциональности и исправности конструкций на протяжении всего срока эксплуатации. Ежегодная и еженедельная проверка позволят исключить вероятность непредвиденных затрат на покупку нового оборудования. Кроме того, они обеспечат безопасность хранения на складе товаров и работающих там сотрудников.

Компания «СкладВоркс» избавит вас от хлопот, связанных с поверкой складского оборудования. У нас вы можете заказать все виды технического освидетельствования стеллажей. Квалифицированные эксперты проверят состояние конструкций и помогут предотвратить серьезные поломки, чем сохранят ваш бюджет и нервы.

Виды технического освидетельствования стеллажей

Компания «СкладВоркс» предоставляет следующие услуги:

Частичное техническое освидетельствование. Проводится 1 раз в неделю. Необходима для продления срока и повышения безопасности эксплуатации стеллажных конструкций. При выполнении данного вида обследования проводится визуальный осмотр с целью выявления повреждений, классификация имеющихся недостатков, проверки наличия фиксаторов. По итогам проверки эксперт предоставляет официальное заключение о том, требуется ли замена части или всей конструкции стеллажа.
Полное техническое освидетельствование. ПТО стеллажей проводится ежегодно с целью приведения складских помещений в соответствие действующим требованиям законодательства. По итогам комплексной процедуры выдается подробный отчет и заключение о состоянии конструкций. В соответствии с ними клиенту может потребоваться привести в порядок стеллажи полностью или подправить недостатки.
Паспортизация конструкций. Производится обследование стеллажей, по итогам которого составляется официальный документ с рекомендациями. В паспорте прописываются максимально допустимые нагрузки на стеллажи. Документ составляется в соответствии с законодательными требованиями и может предоставляться представителям проверяющих органов.

Маркировка стеллажей. Позволяет быстро идентифицировать конструкции. При процедуре на стеллажи устанавливаются таблички, содержащие важные данные: о производителе, категории, количестве элементов для размещения, допустимых максимальных нагрузках, дате изготовления.

Какие требования предъявляются к стеллажам?

Складские помещения оборудуются металлическими конструкциями. Их сборка и расстановка выполняются с учетом всех требований. Качественно обустроенные системы хранения металлопроката, бытовой техники, штучных товаров соответствуют нормам безопасности и санитарно-гигиеническим нормам. Владельцы частных объектов должны следить за тем, чтобы все работы выполнялись грамотно. Тогда на предприятиях не будут возникать чрезвычайные ситуации, связанные с опасностью для здоровья.

Какие требования к размещению стеллажей на складе нужно принимать во внимание? Мы перечислим главные моменты, которыми нельзя пренебрегать:

отсутствие дефектов – прочность является важным параметром. Конструкции из нержавеющей стали, отличающиеся безупречным качеством, эксплуатируются долгое время;
кривизна опор – чтобы торгово-складские стеллажи не падали, кривизна стоек, балок не должна превышать 0,1%. Когда стандарты нарушаются, об устойчивости конструкции говорить не приходится;
целостность сварных швов – на металлических деталях не должно быть шлаковых включений, наплывов. За этим нужно следить. Тогда уровень безопасности на складе увеличивается;
соответствие грузоподъемности, указанной в технической документации, – чтобы складской стеллаж эксплуатировался десять и больше лет, рассчитывается допустимая нагрузка. При изготовлении систем это обязательно учитывается;
стойкость к коррозии – конструктивные детали должны обрабатываться специальной краской. Если этого не сделать, вскоре появляется ржавчина. Это способствует снижению прочности и уменьшению срока службы систем.

Установка полок

После того, как основная рама стеллажа готова, можно приступить к установке полок. Всего необходимо определить желаемое количество полок и распределить их равномерно по высоте стеллажа.

Тщательно измерьте и отметьте места, где будут располагаться полки. При этом учтите, что каждая полка должна иметь достаточно пространства для размещения необходимых предметов, но идеально не должна быть слишком высокой, чтобы не прогибаться под тяжестью.

Если вы хотите, чтобы полки были съемными, то установите стойки на нужной высоте и использовать опорные стержни, которые держат полки на месте.

Чтобы установить полки, вставьте их в предварительно изготовленные пазы стоек. Будьте внимательны и аккуратны, чтобы убедиться, что полки находятся на нужном уровне и надежно фиксируются.

После установки полок проверьте их прочность и убедитесь, что они не прогибаются и не скачут. Если полки нужно вызволить или переместить, просто удалите их из пазов стоек, внимательно поднятием их вверх.

Важно помнить, что при установке полок необходимо убедиться в их надежности и правильной фиксации. Они должны выдерживать необходимую нагрузку, а также быть устойчивыми и безопасными для использования

В каких случаях проводят испытания

Испытания стеллажей проводят в том случае:

если был разработан новый продукт – прежде чем стеллаж из новой серии допустить к использованию, его нужно в обязательном порядке проверить;
если было массовое поточное производство стеллажных конструкций – из общей партии исследуются только несколько стеллажей, выбранные случайным образом;
если испытание стеллажей надо провести на складе – проверка проходит в рамках самого склада; в этом случае необходимо учитывать не только специфичность самого склада, но и индивидуальные особенности стеллажа в период его использования;
если пришло время периодического контроля – согласно действующему закону стеллажные конструкции должны регулярно испытываться в течение всего времени их эксплуатации. Даже наличие небольшого искривления – достаточное основание для его тотального переоборудования.

Шаг 5: Сборка основной конструкции стеллажа

Для сборки основной конструкции стеллажа вам понадобятся следующие материалы и инструменты:

Деревянные доски нужной длины и толщины
Дрель
Сверло
Винты или гвозди
Отвертка
Угловые стяжки

Для начала, подготовьте деревянные доски, при необходимости отрежьте их до нужной длины. Затем, с помощью дрели и сверла, просверлите отверстия для винтов или гвоздей на досках, чтобы гарантировать прочное соединение.

После того как все доски подготовлены, начните сборку основной конструкции стеллажа. Расположите две боковые доски вертикально на нужной высоте и соедините их с помощью гвоздей или винтов. При креплении используйте угловые стяжки для обеспечения дополнительной устойчивости.

Затем, прикрепите горизонтальные доски между боковыми досками, чтобы сформировать полки стеллажа

Важно убедиться, что все доски расположены ровно и параллельно друг другу

После сборки основной конструкции стеллажа, проверьте ее прочность и устойчивость. Если необходимо, закрепите доски дополнительными гвоздями или винтами.

Поздравляю, основная конструкция стеллажа готова! Теперь вы можете переходить к следующему шагу — добавлению поперечных балок и задних досок, чтобы усилить конструкцию и сделать ее более стабильной.

Многоярусные стеллажи или складской мезонин

Для эффективного использования всего объема складских помещений, особенно при высоких потолках, используется многоярусная стеллажная конструкция, когда нижние консольные стеллажи являются опорой для верхней площадки или надстройки (мезонина).

Типы складских надстроек:

Многоуровневая складская стеллажная система.
Надстройка (мезонин) на платформе.

Гравитационные стеллажи — разновидность стеллажных систем для паллет, реже ящиков или коробок. Основная особенность гравитационных стеллажей — их полки выполнены из цилиндрических роликов. Учитывая обратный уклон (3-5%) полок, поставленный груз сам вкатывается вглубь стеллажа под действием силы гравитации. Безопасное перемещение грузов и его остановку контролируют специальные тормозные ролики. Так же как и глубинные стеллажи, гравитационные очень эффективно используют площадь склада, но позволяют вмещать грузы различных видов и типоразмеров, а по скорости грузооборота превосходят проходные въездные стеллажи.

Фрагмент гравитационного стеллажа со стороны «отгрузки»

Мобильные складские стеллажи — система подвижных складских стеллажей различных типов состоящая из собственно стеллажей, мобильных платформ с двигателями и специальных рельс. Проход между рядами стеллажами один, порядок доступа к конкретным секциям определяет оператор или автоматическая система управления. Удобная и эффективная система складирования, но весьма дорогостоящая.

Универсальные мобильные складские стеллажи

Специальные складские стеллажи — сконструированы для хранения одного, как правило, специфического вида продукции. Например, автопокрышек:

или бутылок с вином

Многообразие систем складских стеллажей позволяет решить любые задачи по эффективному размещению грузов, не зависимо от их типа и количества. Большинство конструкций складских стеллажей изготавливается на основе модульных систем, что позволяет устанавливать их в любых помещениях, адаптируя для решения любых задач хранения. Наиболее прогрессивные системы складских стеллажей готовы к внедрению полностью автоматизированного процесса грузооборота, когда человек осуществляет только дистанционный контроль и аварийно-ремонтное обслуживание.

Стоит ли покупать отечественные стеллажи?

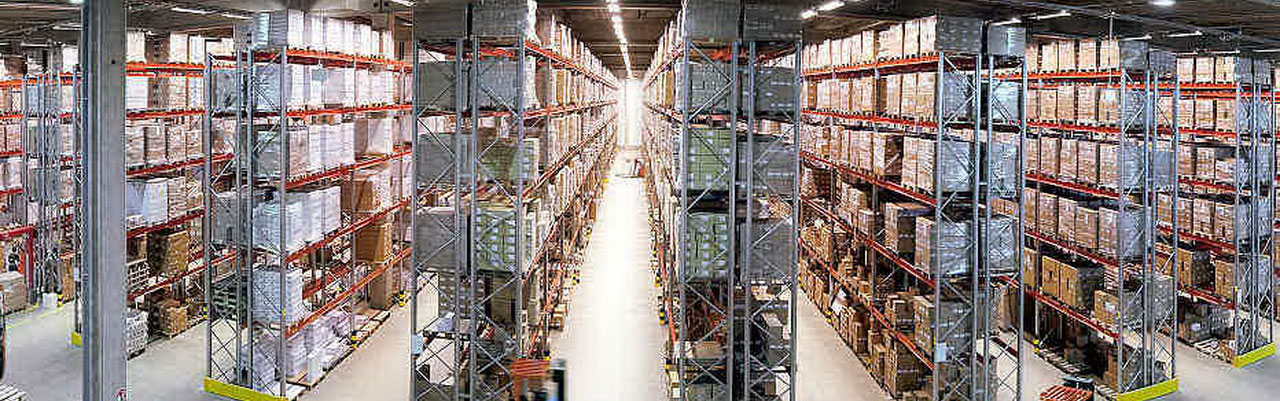

Стеллажи для склада

Сегодняшние отечественные складские поставщики собирают конструкции по иностранным технологиям, но имеют место и отечественные технологии, которые практически ничем не отличаются от зарубежных, а напротив даже лучше в некоторых аспектах.

Иностранные конструкции отличаются техническими возможностями, везде выдерживаются габаритные размеры, тем самым обеспечивая высокое качество сборки. Отечественные конструкции больше ориентированы на прочность и грузоподъемность, а не на точность сборки. Но бывают и исключения.

В некоторых областях складской мебели отечественные производители до сих пор не могут сравниться с их иностранными конкурентами. Так, например, в сегменте передвижных и гравитационных (нестандартных) стеллажей.

Если ваш склад имеет нестандартные параметры, то лучше всего приобрести стеллажное оборудование у иностранных поставщиков или их дилеров на российском рынке.

На 2014-2015 года по оценкам экспертов необходимость в нестандартных складских стеллажах колеблется на уровне пары процентов. Наши производители также не сидят на месте и уже некоторые способны конкурировать с иностранными поставщиками.

Выбирайте складское оборудование правильно, учитывая все детали. Не гонитесь за дешевизной.

Методика проведения испытаний

При испытаниях стеллажей на нагрузку проверяют элементы стеллажа, выборочно отобранные в следующем объеме:

для фронтальных стеллажей — две смежные секции номинальной высотой с номинальным числом уровней хранения. Для проведения испытаний рекомендуется выбирать две крайние секции в ряду (в качестве наиболее неблагоприятного варианта нагружения);
для набивных стеллажей — два смежных канала с номинальным числом уровней хранения. Для проведения испытаний рекомендуется выбирать два крайних канала в блоке;
для консольных стеллажей — секция стеллажа с номинальным числом консолей.

Перед проведением испытаний необходимо провести осадку путем нагружения испытуемых элементов номинальной по техническому паспорту изделия нагрузкой .

Загрузку стеллажей контрольными грузами проводят непрерывно снизу вверх, разгрузку — в обратном порядке.

При проведении испытаний на все уровни хранения прикладывают вертикальную равномерно распределенную нагрузку, равную номинальной (при необходимости равномерность приложения нагрузки согласовывают с предприятием-изготовителем). Равномерно распределенной допускается считать нагрузку, приложенную при нагружении стеллажа поддонами с размещенными на них контрольными грузами, установленными на все уровни хранения.

Продолжительность действия нагрузки — 10 мин с момента установки последнего груза.

Во время действия нагрузки проводят измерения упругого прогиба элементов стеллажей.

После снятия нагрузки на элементах стеллажей не должно быть повреждений и остаточных деформаций.

Результаты заносят в протокол испытания стеллажей.

Требования к проведению работ

Работы должны проводиться с соблюдением всех существующих требований охраны труда и ГОСТ Р 55525-2017

Один из нюансов, на который заказчик редко обращает внимание, касается измерения отклонений по осям. Здесь все зависит от кол-ва инженеров, которые проводят освидетельствование. На стеллажах высотой более 6 метров измерение отклонений обычно проводят два инженера, один работает внизу, другой на верху, тем самым, в т.ч., достигается 100% идентификация поврежденных элементов на всех уровнях хранения

На стеллажах высотой более 6 метров измерение отклонений обычно проводят два инженера, один работает внизу, другой на верху, тем самым, в т.ч., достигается 100% идентификация поврежденных элементов на всех уровнях хранения.

Как выглядит тестирование стеллажных конструкций?

Оборудование проходит несколько этапов проверки, на которых испытываются различные технические характеристики и параметры эксплуатации. Вот основной список актуальных процедур:

параметр вертикального или горизонтального отклонения элементов конструкции – балки, полки. Причем каждая разновидность стеллажа имеет свой допустимый коэффициент отклонения; проверяются несущие элементы на предмет несоответствия формы поперечного сечения определенной норме. Возникают такие деформации в результате необоснованных нагрузок; мастер обязательно осматривает внешний вид конструкции

Здесь одинаково важно осмотреть как несущие элементы, так и полки, поддоны; проверяется целостность крепежа – сварных швов или соединительной резьбы в зависимости от типа конструкции; также не обходится без проверки перпендикулярного и параллельного размещения стеллажных опор (стойки, балки). Испытание стеллажей на нагрузку – завершающий и наиболее важный этап, который должен продемонстрировать соответствие нагрузочных возможностей конструкции с заявленными параметрами в паспорте

Испытание стеллажей на нагрузку – завершающий и наиболее важный этап, который должен продемонстрировать соответствие нагрузочных возможностей конструкции с заявленными параметрами в паспорте.

После всех процедур специалист составляет специальный акт, куда вносятся результаты тестирования. Этот акт является официальным документом, который владельцы складом могут показывать при государственных проверках.

Виды стеллажей

Стеллаж из досок или металла используют для хранения различных предметов. Благодаря открытым полкам он выглядит более «воздушным» и не отнимает много места. Это делает стеллаж незаменимым предметом в небольших помещениях.

Прежде, чем начать мастерить стеллаж, стоит выбрать, каким он будет. Конструкции делятся:

По размерам. Полки бывают крупные (до потолка) и обычные (не выше метра).
По форме. Стеллажи могут стоять вдоль стены или находиться в углу.
По расположению. Конструкция может быть горизонтальной и вертикальной.
По конструкции. Полки могут быть разной высоты и ширины, могут иметь дополнительные декоративные элементы, например, проходящую насквозь высокую статую. Часть полок может быть заменена вешалками.

Чаще всего стеллаж своими руками делают максимально простыми, состоящими из каркаса и самих полок. Такая конструкция является универсальной и может использоваться в любом месте: в гараже, погребе, кухне, спальне и т.д.

Обычно стеллажи для погреба делают из дерева и металла, а также из обоих материалов одновременно (металлический каркас и деревянные полки). Самодельные полки можно собрать из подручных материалов, например, из пластиковых труб и фанеры.

Дерево

Для полок используют как обычную древесину, так и ДСП или ДВД. Это более простой в монтаже вариант, с которым легко справится начинающий.

Деревянный стеллаж проще и дешевле собирать: можно даже использовать оставшиеся от строительства или ремонта части, если они подходят по размерам. Само дерево лучше вписывается в различный интерьер, его можно покрасить в любой цвет.

Однако недостатков у деревянных полок больше:

Они легко загораются;
Выдерживают меньший вес, чем металл;
На них может появиться плесень или гниль.

Для стеллажей чаще используют лиственницу, дуб и бук. Популярные сосна и береза подходят только, если полки не предполагается сильно нагружать, так как оба дерева довольно мягкие.

Металл

Стеллаж из профильной трубы подходящего размера чаще всего встречаются в офисах и на складах. В частном доме их ставят в подвалах и гаражах.

К достоинствам металлических полок относится:

Долговечность (несколько десятков лет); Способность выдержать значительные нагрузки; Негорючесть (это особенно важно, если стеллаж стоит в помещении, где легко может вспыхнуть пожар); Простой монтаж и демонтаж; Интересный внешний вид. Недостатками металлических полок могут стать более высокая цена. Кроме того, потребуется умение паять

Кроме того, потребуется умение паять

Недостатками металлических полок могут стать более высокая цена. Кроме того, потребуется умение паять.

Изготовление своими руками

Стеллажи можно изготавливать своими руками

Важно подготовить инструменты, расходные материалы, сделать рисунок готовой конструкции с указанием всех размеров

Изготовление металлического стеллажа с деревянными полками (Фото: Instagram / brutal_workshop)

Инструменты и материалы

Для выполнения работ нужно подготовить:

доски или металлические листы для изготовления полок;
профильные трубы прямоугольного или квадратного сечения;
крепежные элементы (болты, саморезы, крючки);
сварочный аппарат;
наждачную бумагу или напильник;
болгарку с дисками по металлу;
ручную ножовку;
антикоррозийный состав, кисточки;
строительный уровень;
рулетка, маркер.

Дополнительно понадобятся материалы для декоративной отделки готовой конструкции.

Сварочный аппарат (Фото: Instagram / pnevmoteh)

Этапы изготовления

Этапы выполнения сборки металлоконструкции:

Профильные трубы разметить, разрезать болгаркой на отдельные части.
Полученные обрезки соединить в единый каркас с помощью сварочного аппарата. При совмещении отдельных элементов нужно строительным уровнем проверять ровность рамки.
Закрепить по бокам конструкции диагональные раскосы для усиления.
Установить крепления под полки на расстоянии друг от друга. Лучше сделать пазы под несколько креплений, чтобы была возможность изменять высоту полок.
Приварить к металлоконструкции ножки. На них закрепить резиновые накладки, чтобы не царапать пол.
Из металла или дерева вырезать полки.

Если каркас будет установлен возле стены, заднюю стенку можно закрыть листовым металлом.

Стеллаж для хранения картотеки (Фото: Instagram / umnyereshenia)

Изготовление своими руками

Стеллажи можно изготавливать своими руками

Изготовление металлического стеллажа с деревянными полками (Фото: Instagram / brutal_workshop)

Инструменты и материалы

Для выполнения работ нужно подготовить:

доски или металлические листы для изготовления полок;
профильные трубы прямоугольного или квадратного сечения;
крепежные элементы (болты, саморезы, крючки);
сварочный аппарат;
наждачную бумагу или напильник;
болгарку с дисками по металлу;
ручную ножовку;
антикоррозийный состав, кисточки;
строительный уровень;
рулетка, маркер.

Дополнительно понадобятся материалы для декоративной отделки готовой конструкции.

Сварочный аппарат (Фото: Instagram / pnevmoteh)

Этапы изготовления

Этапы выполнения сборки металлоконструкции:

Профильные трубы разметить, разрезать болгаркой на отдельные части.
Полученные обрезки соединить в единый каркас с помощью сварочного аппарата. При совмещении отдельных элементов нужно строительным уровнем проверять ровность рамки.
Закрепить по бокам конструкции диагональные раскосы для усиления.
Установить крепления под полки на расстоянии друг от друга. Лучше сделать пазы под несколько креплений, чтобы была возможность изменять высоту полок.
Приварить к металлоконструкции ножки. На них закрепить резиновые накладки, чтобы не царапать пол.
Из металла или дерева вырезать полки.

Если каркас будет установлен возле стены, заднюю стенку можно закрыть листовым металлом.

Стеллаж для хранения картотеки (Фото: Instagram / umnyereshenia)

Принципы выбора

При выборе стеллажа нужно обратить внимание на ряд факторов:

наличие видимых дефектов;
количество полок;
тип крепления к металлическому каркасу.

Прочитать технические характеристики можно в документе, который прилагается к металлоконструкции.

Преимущества и недостатки

Положительные стороны:

Привлекательный вид.
Прочность, надежность, долговечность, износоустойчивость.
Простая сборка цельной металлоконструкции из отдельных частей.
Устойчивость к воздействию влаги, температуры, различных химических веществ.
Возможность изменения высоты ярусов.
Простотой уход за материалом. Металлические поверхности легко очищаются от грязи, пыли.

Недостатков у стеллажей из металла нет.

Стеллаж из металла для хранения посуды и продуктов (Фото: Instagram / umnyereshenia)

Производители и цены

В продаже можно найти разные металлоконструкции. У незнающего человека могут возникнуть проблемы при выборе стеллажа. Чтобы не ошибиться, рекомендуется изучить отзывы покупателей о разных компаниях. Российские производители:

«Проф-сейф»;
«Стеллаж-OFF»;
«Стелл-строй».

Цена зависит от размеров и технических характеристик металлоконструкции, количества полок. Средняя стоимость — 2000 рублей.
