Необходимые материалы
После того как схема электрической проводки будет составлена, следует заняться подбором материалов. Прежде всего необходимо определиться с количеством кабеля. Проводка будет проходить как изнутри, так и снаружи – от столба к электрическому счетчику. К тому же, если планируется прокладка кабеля в гофре, следует закупить необходимое количество креплений.
Для начала необходимо подобрать сечение жил – для наружной сети оно должно быть не менее 10 мм2. Лучше использовать медные жилы, нежели алюминиевые провода. Во-первых, необходимо выбирать гораздо большее сечение. Во-вторых, алюминий менее эластичен, чем медь, и по этой причине подвержен частым механическим повреждениям.
Для правильного расчета сечения внутренней проводки необходимо учитывать суммарную мощность всех используемых электрических приборов. Полученную цифру следует умножить на коэффициент 1,2 (запас мощности 20 %). Для розеток желательны жилы с сечением не менее 4 мм2. Что касается выключателей, то им вполне будет достаточно 1,5 мм2.
Теперь предстоит выбрать длину кабеля. Поскольку потребуется несколько отрезков (от розетки к щитку, от выключателя до светильника и т. п.), то следует брать с хорошим запасом. Для каждого соединения необходимы дополнительные 10-15 см. При этом, если монтаж проводки решено будет сделать открытым способом, то удобно укладывать провода в специальные кабель-каналы 20х10.
Вам будет интересно:Как состыковать линолеум и плитку?
Необходимо определиться с точным количеством розеток – их должно быть не меньше двух. В одну будет подключаться удлинитель, а другая послужит для стационарного оборудования. То же самое касается и выключателей – 2: один для главного освещения, другой для включения светильников смотровой ямы.
Необходимые инструменты для монтажа
Выбор способа прокладки провода
Еще одним важным аспектом от которого зависит как сделать электропроводку в гараже является выбор способа прокладки провода. Как известно существует два вариант – открытый и скрытый способ.
Давайте разберем каждый из них:
- Скрытый способ эстетически более правильный. Но он требует штробления стен и штукатурных работ. Для гаража это далеко не всегда актуально, да и не всегда реализуемо.
- Открытый способ реализовать значительно проще, но в большинстве случаев он более затратен и портит внешний вид гаража. Но в некоторых случаях без него не обойтись.
- Выбор способа прокладки проводки в первую очередь зависит от материала изготовления гаража. Для строений, выполненных из кирпича или бетона более правильным будет применение скрытой проводки. Ведь в этом случае в штробе вы можете прокладывать не защищенные провода.
Скрытая проводка в гараже
Если ваш гараж выполнен из металла, то здесь реализуется открытая проводка. При этом провод для защиты от механических повреждений следует заключить в пластиковый или металлический короб. Вместо короба можно использовать обычную гофру.
Если ваш гараж изготовлен из дерева, то проще реализовать то же открытую проводку. В этом случае для защиты провода от механических повреждений можно использовать только металлическую гофру или короб.
Требования к электропроводке в гараже запрещают применять металлические трубы, гофры и короба для механической защиты провода в подвалах и смотровых ямах. А при применении таких материалов в других помещениях, еще на этапе монтажа следует исключить возможность образования и скопления в них влаги.
Для любого вида проводки следует соблюдать требования ПУЭ по сечению провода
Правила выбора сечения провода мы уже не раз рассматривали и поэтому не будем на этом вопросе вновь заострять внимание.
В кооперативных гаражах
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).
Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю
А разницу дает как раз ток утечки на землю
Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Требования, предъявляемые к электрическим линиям
Выбирая кабель для проводки, руководствуйтесь советами опытных электромонтажников или собственными расчетами. Существуют общепринятые правила и СНиП, которые регламентируют применение металлических шнуров для кабелей. И использование этих правил обеспечивает безопасность и долговечность проводки в доме или гараже.
Прежде чем выбрать электрокабель, учтите, что сеть должна выдерживать значительную нагрузку, ведь в гаражах включают не только лампочки, но и:
- болгарки
- станки
- сварочные аппараты
Если не предусмотреть это
, можно столкнуться с проблемами в виде замыкания или пожара, а это может иметь неприятные последствия не только для техники, но и для людей.
Для настройки электропроводки редко используют отдельно металлические шнуры. Обычно применяют трехжильный кабель. В его основе лежит алюминиевая или медная проволока. В зависимости от типа металла она обладает разным сечением и выдерживает разный уровень напряжения.
Требуется лишь соблюдение некоторых мер безопасности
Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.
Основные моменты, которые следует знать:
- Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
- При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
- Необходимо учитывать воздействие сырости и агрессивных жидкостей.
- Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
- После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
- Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.
Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.
Места установки электрооборудования
Какое сечение медного кабеля нужно для проводки в гараж?
Последовательность действий по монтажу электрической проводки своими руками
Электроприборы
Создание схемы электропроводки в гараже своими руками
Схема однофазной электропроводки для гаража
Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.
Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.
Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок.
Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.
Пример устройства внешней электропроводки в гараже
После этого на схеме обозначаются места расположения следующих устройств:
- вводной распределительный щит;
- устройство учёта, УЗО, автоматика;
- розеточная группа;
- выключатели и осветительные приборы;
- силовой кабель и электропроводка.
При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.
При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.
Схема для гаража без смотровой ямы
Схема однофазной электропроводки гаража на 220 В
С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.
На схеме для гаража без смотровой ямы изображено:
- 1 – вводной двухполюсный автомат, рассчитанный на 220 В;
- 2 – электрический счётчик;
- 3 – УЗО для розеточной группы и освещения;
- 4 – однополюсные автоматы на каждую розеточную группу;
- 5 и 6 – попарные розеточные группы;
- 7 – автомат общей осветительной сети;
- 8 – автомат местной осветительной сети для точечных осветительных приборов;
- 9 и 10 – выключатели для общего и местного освещения;
- 11 и 12 – осветительные приборы.
Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.
Схема проводки для помещения со смотровой ямой

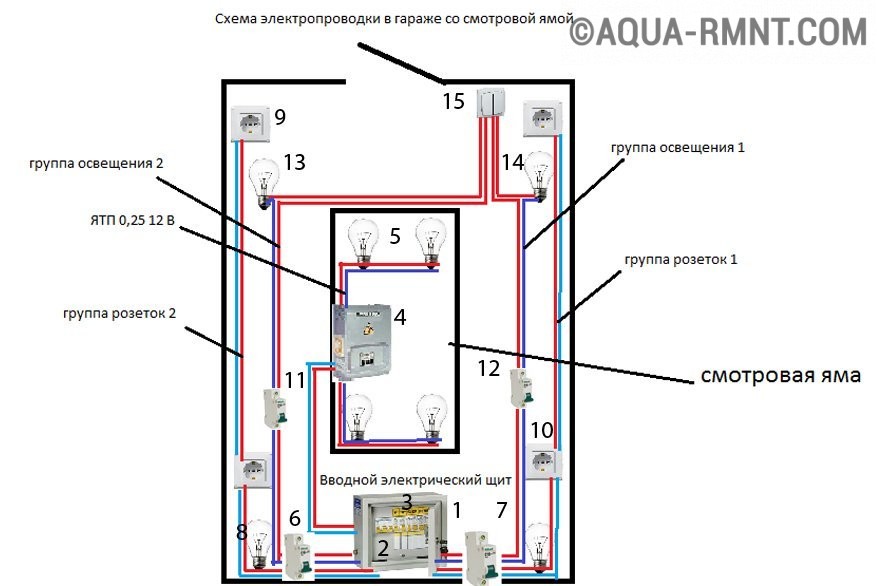

Схема однофазной электропроводки гаража со смотровой ямой

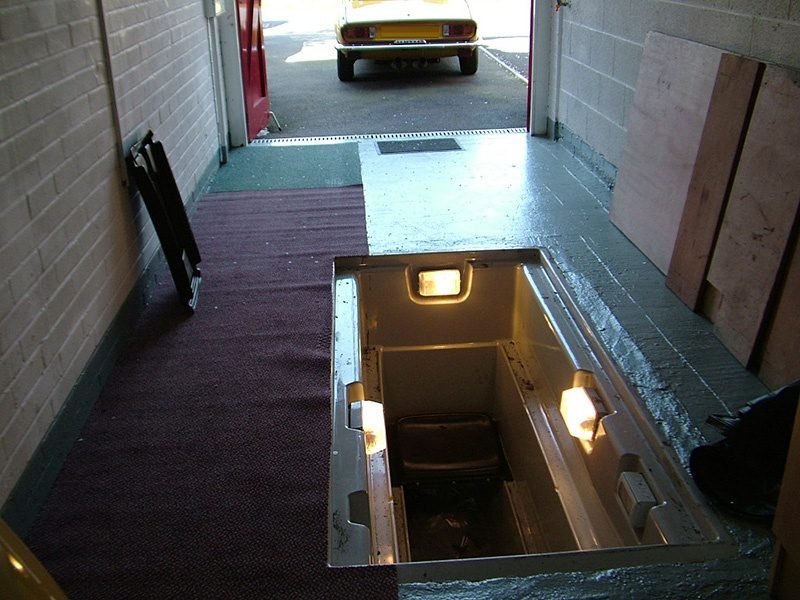

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения – 42 вольта и менее.
Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.
Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:
- 1 – вводной электрический щит;
- 2 – вводной двухполюсный автомат на 220 В;
- 3 – электрический счётчик;
- 4 – понижающий трансформатор до 36–42 вольт;
- 5 – осветительные приборы смотровой ямы;
- 6 – УЗО;
- 7 и 8 – автоматы розеточной группы № 1 и 2:
- 9 и 10 – розеточные группы № 1 и 2;
- 11 и 12 – автомат освещения группы № 1 и 2;
- 13 и 14 – группа освещения № 1 и 2;
- 15 – выключатель или несколько выключателей для групп освещения.
Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель – ВВГ 3*1,5, а для розеточных групп – ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.
Расчет количества материалов
Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.
Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.
Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.
Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.
Составляем схему электропроводки
Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.
Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.
В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.
Выбираем кабельную продукцию и устройства защиты

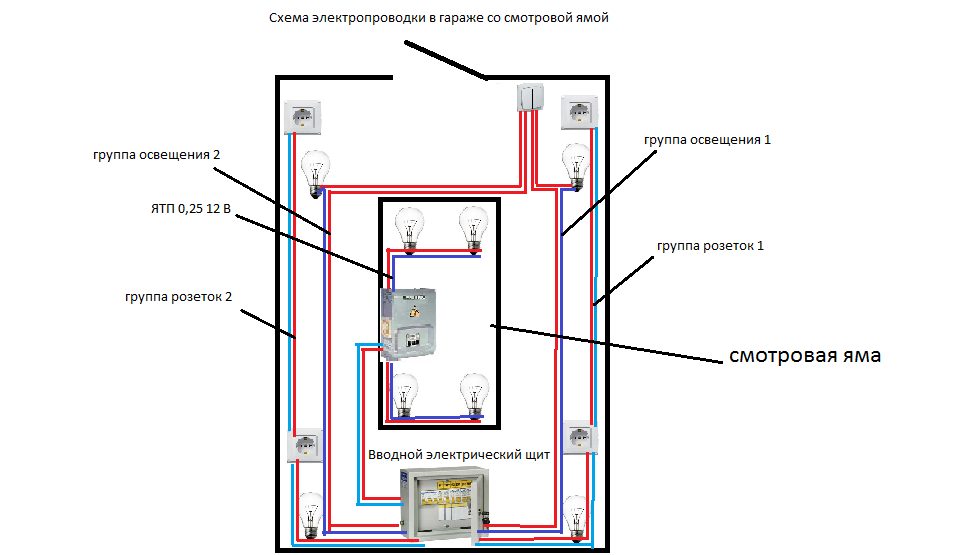

Схема электропроводки в гараже
Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.
Электропроводка в гараже
Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.
Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.
Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.
Пример не сложной электрической схемы гаража
То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.
Воздушный ввод кабеля в гараж
Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.
В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража. Он должен содержать все автоматы, УЗО, шины заземления
Он должен содержать все автоматы, УЗО, шины заземления.
Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.
Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.
Электрощит в гараже
После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.
Разница в схемах на 220 и 380 вольт
Делаем заземление своими руками
Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.
Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании
Не надо делать скрутки
Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов
Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.
Начнем с наиболее существенных моментов.
- УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
- Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
- Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
- Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.
Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.
Алгоритм работы
Рассмотрим инструкцию.
- В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
- Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
- Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
- Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
- Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
- На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.
Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.
Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.
Необходимые материалы
Правильная схема будущей электропроводки убережет от сюрпризов!
Возможно она будет простой, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что необходимо сделать для быстрого и качественного завершения работы. Чтобы ваша схема электропроводки в гараже соответствовала, основным, требованиям безопасности она должна включить в себя максимум полезной информации.
Каким моментам уделяется повышенное внимание:
- Укажите точное место установки приборов для освещения площади помещения, защитных коробок для соединений, расположение всех выключателей, различных типов розеток – это поможет, если что-то перегорит;
- Работы ведутся от распределительного щитка. Любые соединения необходимо обозначать понятными знаками;
- В плане необходимо указать способ соединения всех элементов. Лампы либо выключатели разрешается подключать лишь последовательным вариантом. А розетки можно устанавливать исключительно перед любыми выключателями;
- Расстояние монтирования любых проводов до потолка не может превысить 10 см, а до пола либо электророзеток 50 см;
- Главный рубильник разрешается устанавливать на правой стороне от ворот гаража не ближе, чем 1,5 метра до пола.
Нюансы устройства
Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.
Гаражи редко имеют отделку внутри и используются в основном для технических целей
По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки
Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.
Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.
Выбор проводов и кабелей по мощности нагрузок
Здесь можно руководствоваться такой таблицей:
Таблица составлена для напряжения 230 В
(новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт
, светильники на 36 В
в яме по 100 Вт
и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.
Линия потолочных светильников потребляет в сумме 240 Вт
, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В
. Кроме того, в яме есть розетка под электроинструмент на 36 В
. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт
.
Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).
Провод от трансформатора
лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки
, это потребует, согласно таблице, 5.5 мм.кв.
На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.
Итак, нам понадобится 8 м кабеля
4.5 мм.кв и 7 м кабеля
5.5 мм.кв. А также 9 м алюминиевого кабеля
сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.
Алюминий мы выбираем потому, что он недорог
, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.
По току выбираем и автоматы
. Для линии потолочных светильников 2.5 А
, для линии розеток в яме 15 А
, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А
. Общий максимальный ток составит 20 Ампер
и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.
Оно должно быть рассчитано на проходящий ток не менее 20 А
и ток срабатывания 10-20 мА
, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.
