Счетчик в гараже: правила установки, схема и какой лучше подключить для учета электроэнергии

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

Лампы. Это основной источник света, без которого невозможно работать в гараже.
Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

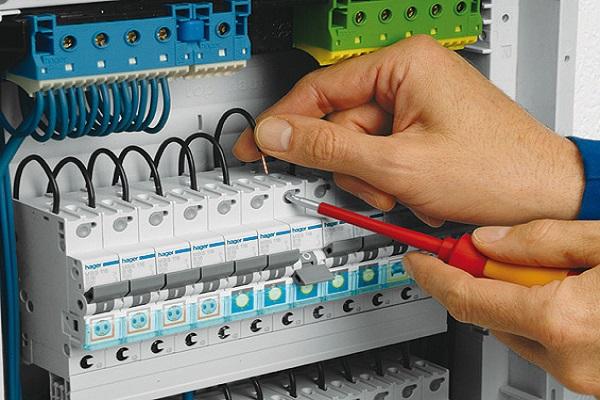

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

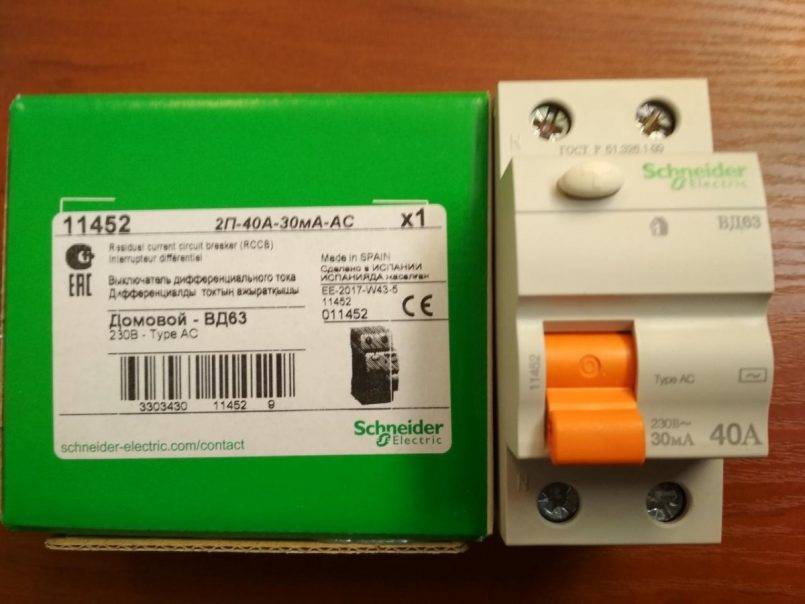

Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.

“> “>

Схема электропроводки в гараже: советы по планированию

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

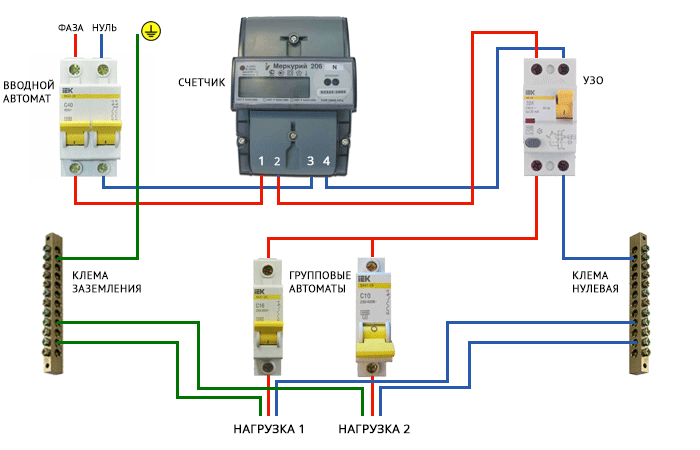

Схема электрощитка

Схема электрощита с УЗО

При построении схемы нужно учитывать, что каждый потребитель должен быть подключен через аппарат защиты. В качестве защиты применяются автоматические выключатели. Помимо распределительных автоматов, необходимо также предусмотреть установку вводного автомата. Его выбор зависит от типа питающей сети. В случае, когда подводится однофазное напряжение, вводной автомат будет на 220 В. Если трехфазное – на 380 В. Выбор типа сети производится исходя из перечня потребителей. Для подключения промышленного сварочного аппарата желательно подвести трехфазную сеть.

Подбор автоматических предохранителей осуществляется согласно типу потребителей и их электрических параметров, таких как напряжение и номинальный ток. Все эти данные указаны в паспорте к оборудованию. Как правило, ток отключения автомата должен быть больше номинального тока аппарата.

Установка розеток в гараже

Кроме бытовых розеток, на которые ставятся дифференциальные автоматы, другие потребители могут быть подключены через обычные предохранители. Обычно допускается подключение электроприемников одной категории через общий автомат. Например, это касается освещения.

Из всего оборудования в гараже сварочный аппарат является наиболее энергоемким потребителем. Поэтому если планируется его использовать, необходимо предусмотреть запас по мощности.

Обычно освещение и бытовые розетки подключаются через предохранитель на 16 А, а промышленный сварочный аппарат ‒ не менее 50 А. На практике следует ориентироваться на результаты расчетов (в случае если приемников одной категории несколько) и на паспортные данные оборудования. Необходимо также предусмотреть как минимум один резервный автомат на 16 А. Для учета электроэнергии ставится счетчик.

Монтаж заземления

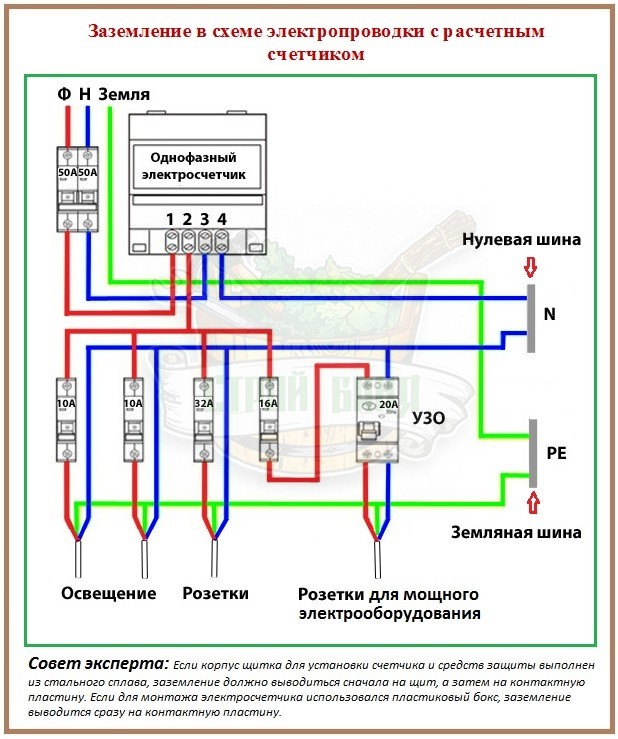

Вторым по значимости моментом при проектировании является вопрос заземления. Согласно ПУЭ для гаражей рекомендуется применять систему TN. Следует выполнить контур заземления из металлических круглых прутков диаметром 1,5 см, соединенных стальной полосой. Это в случае если контур отсутствует.

Далее необходимо определиться с корпусом щитка. Существуют шкафы открытого и закрытого типов. Так как гараж является объектом повышенной опасности, где могут в воздухе присутствовать пары горючих смесей, желательно отдать предпочтение корпусам закрытого типа с дверью. Степень защиты не менее IP20. Необходимо отследить, чтобы шкаф был с установленными DIN рейками.

После разработки проекта необходимо узнать, как собрать электрощиток и что для этого нужно.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

B — срабатывает при превышении номинального тока в 3-5 раз;
C — если он превышен в 5-10 раз;
D — если больше в 10-20 раз.

Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Выбираем электросчетчик для гаража

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

Типы счетчиков

У электросчетчиков есть два основных вида.

Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.

Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.

Конструкция счетчика

Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.

Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.

Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N. В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные

В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.

Что важно учесть при выборе счетчика

Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.

Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже

Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность. Метод крепления должен подходить для вашего электрощитка

Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз

Правда, однофазное устройство можно без проблем подключить к трехфазной сети. Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью. Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

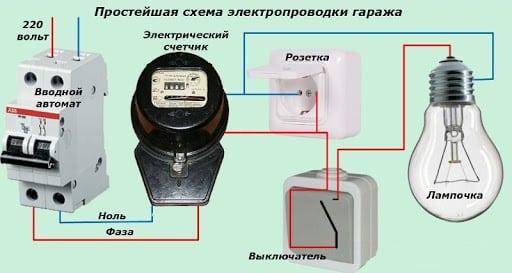

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Зачем устанавливать электрический щит в гараж

Электрощиток для гаража

При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

Основная часть, предназначенная для хранения автомобиля.
Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Использование электрооборудования

Если вы любите долгое время находиться гараже и мастерить что-либо своими руками, то безусловно у вас соберется необходимый минимум электроинструмента. Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть ее перед тем, как сделать электропроводку в гараже. А чтобы правильно рассчитать сечение кабеля, необходимо точно определить, какие электроприборы будут использоваться внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент 1,2 -для обеспечения запаса мощности в 20%.

Примерная мощность электроинструментов:

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

За что можно получить штраф?

Стоимость одного киловатта электроэнергии устанавливает энергоснабжающая организация. Она не имеет право взимать штрафы с абонентов, а может, в случае задолженности, отключить свет. Вы всегда можете обратиться в прокуратуру и подать претензию, если в данном вопросе председатель не может дать однозначного ответа.

Что будет за долги?

В случае неуплаты могут отключить свет до того, как долг будет погашен. Это могут сделать без предупреждения и света не будет до того момента, как вы полностью не погасите долг.

Нормы потребления электроэнергии в ГСК

Нормой электроэнергии в ГСК считается потребление до 5 киловатт в месяц. Но здесь многое зависит от того, по какому назначению используется гараж.

Алгоритм подключения

Условия установки счетчика в гараж для всех приборов одинаковы. Они закреплены в документе ПУЭ 7:

Высота от пола до смонтированного щита составляет от 0,7 до 1,7 м;
Подведение питания должно выполняться поводами, не имеющими соединений, скруток и ответвлений;
Для безопасной эксплуатации перед прибором монтируют автоматические выключатели. В этом случае для них нужен отдельный бокс (можно совместно с прибором учета), который можно опломбировать;
Возможность визуального контроля питающего кабеля;
Сечение проводов должно соответствовать максимальной нагрузке.

Этими правилами руководствуется собственник гаража, решивший смонтировать счетчик в гараже своими руками.

Подключаем однофазный счетчик

Имея необходимый уровень знаний и соответствующий инструмент, можно выполнить установку электросчетчика в гараже самостоятельно. При этом монтаж выполняют аккуратно, постоянно проверяя собранную схему. Любая неточность приведет к выходу из строя оборудования или поражению электрическим током. Важным аспектом является соблюдение техники безопасности.

Монтаж производится по следующей методике:

Из негорючего материала изготавливают вводной щиток. Это может быть оргалит, тетстолит, гетинакс или многослойная фанера;
На нем располагают и закрепляют все необходимые приборы — УЗО, автоматические выключатели, розетки, понижающий трансформатор, к нему подключают переносной светильник для работы в яме или подвале;
Монтируют щит на стену гаража;
К электросчетчику подключают питающие провода согласно схеме подключения. Фазный провод подключают к клемме 1, а нулевой к клемме 3;
Нагрузку подключают к клемме 2 (фаза) и клемме 3 (ноль);
Прибор учета защищают автоматическими выключателями со стороны нагрузки. А от возможных неисправностей проводки, оборудования или изоляции монтируют УЗО.

Можно приобрести собранный щиток с установленными автоматами, понижающим трансформатором и счетчиком. Это сэкономит время, и исключит ошибки в монтаже. Но дороже обойдется владельцу.

Подключаем трехфазный счетчик

Для обеспечения электроэнергией гаражного бокса применяются счетчики прямого включения. Они проще в монтаже и не такие дорогие, как устройства, подключенные через трансформаторы тока.

Монтаж трехфазного прибора учета мало чем отличается от подключения счетчика на одну фазу.Отличие состоит в схеме подключения и монтаже в отдельном металлическом шкафе автоматов, включенных до счетчика. Часто в него монтируют и счетчик. Шкаф обязательно опечатывают, что предотвращает воровство электроэнергии.

Подготовительные работы выполняют по вышеописанной методике. Подсоединение фазных проводов производят к контактам 1, 3, 5, а нулевой к контакту 7. Нагрузку через автоматические выключатели и УЗО подключают к 2, 4 и 6, ноль соединяют с клеммой 8.

Его достаточно укрепить на стене гаража, подвести электричество и подключить нагрузку. Это предотвратит неточности в монтаже, и ускорит процесс подачи электричества.

Техника безопасности перед началом работ

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой

Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию
